ISO 5577:2025
(Main)Non-destructive testing — Ultrasonic testing — Vocabulary
Non-destructive testing — Ultrasonic testing — Vocabulary
This document defines the terms used in ultrasonic non-destructive testing and forms a common basis for standards and general use. This document does not cover specific terms used in ultrasonic testing with arrays. NOTE Terms used in ultrasonic testing with arrays are defined in ISO 23243.
Essais non destructifs — Contrôle par ultrasons — Vocabulaire
Le présent document définit les termes utilisés pour le contrôle non destructif par ultrasons et constitue une base commune pour les normes et l’usage général. Le présent document n’inclut pas les termes spécifiques utilisés pour le contrôle à l’aide de réseaux ultrasonores. NOTE Les termes utilisés pour le contrôle à l’aide de réseaux ultrasonores sont définis dans l’ISO 23243.
General Information
Relations
Standards Content (Sample)

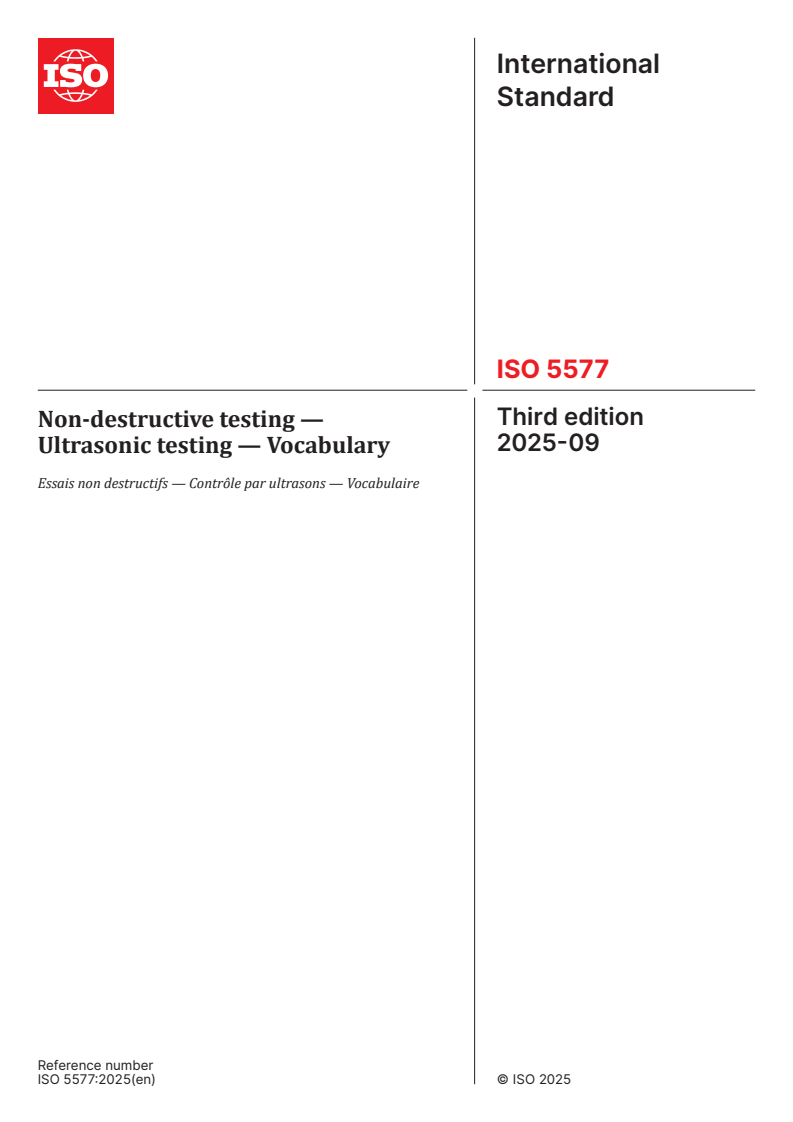

International
Standard
ISO 5577
Third edition
Non-destructive testing —
2025-09
Ultrasonic testing — Vocabulary
Essais non destructifs — Contrôle par ultrasons — Vocabulaire
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Terms related to frequencies, waves and pulses . 1
4.1 Frequencies .1
4.2 Waves and pulses .3
4.3 Types of ultrasonic waves .5
5 Terms related to sound . 6
5.1 Sound generation and reception .6
5.2 Sound propagation .7
5.3 Loss of sound pressure .10
5.4 Ultrasonic waves at interfaces .10
6 Terms related to test equipment . 14
6.1 Instrument .14
6.2 Probes .16
6.3 Combined test equipment . 23
6.4 Instrument setting, reference blocks and test blocks .24
7 Terms related to ultrasonic testing .25
7.1 Testing techniques . 25
7.2 Test object . 30
7.3 Coupling .32
7.4 Reflectors .32
7.5 Signals and indications . 33
7.6 Presentations . 35
7.7 Location . 39
7.8 Evaluation of indications .41
Bibliography .44
Index .45
iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 135, Non-destructive testing, Subcommittee
SC 3, Ultrasonic testing, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 138, Non-destructive testing, in accordance with the Agreement on technical cooperation
between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 5577:2017), which has been technically
revised.
The main changes are as follows:
— terms pulse overshoot, main lobe, main beam, side lobe, diffraction, contact surface, echo amplitude,
signal amplitude, and full screen height have been added;
— the term "plate wave" was replaced by "Lamb wave";
— some definitions and figures have been revised.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
International Standard ISO 5577:2025(en)
Non-destructive testing — Ultrasonic testing — Vocabulary
1 Scope
This document defines the terms used in ultrasonic non-destructive testing and forms a common basis for
standards and general use.
This document does not cover specific terms used in ultrasonic testing with arrays.
NOTE Terms used in ultrasonic testing with arrays are defined in ISO 23243.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Terms related to frequencies, waves and pulses
4.1 Frequencies
4.1.1
frequency
number of cycles per second
Note 1 to entry: Expressed in Hertz (Hz).
4.1.2
nominal frequency
probe frequency
frequency (4.1.1) of the probe (6.2.1) as stated by the manufacturer
4.1.3
test frequency
effective ultrasonic frequency of a system used to test a material or object
4.1.4
amplitude spectrum
distribution of amplitude (4.2.2) in relation to frequency (4.1.1)
Note 1 to entry: See Figure 1.
4.1.5
centre frequency
arithmetic mean of the upper and lower cut-off frequencies (4.1.7)
Note 1 to entry: See Figure 1.
4.1.6
peak frequency
frequency (4.1.1) at which the maximum amplitude is observed
Note 1 to entry: See Figure 1.
4.1.7
cut-off frequency
frequency (4.1.1) at which the amplitude (4.2.2) of the transmitted signal has dropped by a specified amount
from the amplitude at peak frequency (4.1.6)
Note 1 to entry: See Figure 1.
Note 2 to entry: The transmitted signal can drop e. g. by 3 dB.
4.1.8
bandwidth
width of the amplitude spectrum (4.1.4) between the upper and lower cut-off frequency (4.1.7)
Note 1 to entry: See Figure 1.
4.1.9
relative bandwidth
ratio of the bandwidth (4.1.8) to the centre frequency (4.1.5)
Note 1 to entry: The relative bandwidth is expressed in per cent.
Key
X frequency
Y amplitude
1 peak frequency
2 upper cut-off frequency
3 lower cut-off frequency
4 centre frequency
5 bandwidth at specified amplitude drop
6 peak amplitude
7 specified amplitude drop
Figure 1 — Amplitude spectrum and related terms
4.2 Waves and pulses
4.2.1
ultrasonic wave
any acoustic wave having a frequency (4.1.1) higher than the audible range of the human ear, generally taken
as higher than 20 kHz
4.2.2
amplitude
absolute or relative measure of a sound wave's momentary magnitude
Note 1 to entry: The amplitude is not necessarily the maximum value, see echo amplitude (7.5.6).
4.2.3
phase
momentary condition of a vibration expressed as an arc measurement or an angle
4.2.4
wavelength
distance along the propagating direction between consecutive corresponding points of the same phase (4.2.3)
Note 1 to entry: See Figure 3.
4.2.5
wavefront
continuous surface joining all the most forward points of an ultrasonic wave (4.2.1) that have the same
phase (4.2.3)
4.2.6
time of flight
TOF
time it takes an ultrasonic pulse to travel from the transmitting transducer through the test object (7.2.1) to
the receiving transducer, including the delay path(s) (6.2.9)
4.2.7
pulse
electrical or ultrasonic signal of short duration
4.2.8
pulse amplitude
maximum amplitude of a pulse (4.2.7)
Note 1 to entry: For rectified pulses (e. g. in an A-scan presentation), baseline-to-peak.
Note 2 to entry: For unrectified pulses, peak-to-peak.
4.2.9
pulse rise time
time taken for the amplitude of a pulse (4.2.7) to change from a specified lower level to a specified upper level
4.2.10
pulse duration
time interval between the leading and trailing edges of a pulse (4.2.7) measured at a specified level below
the peak amplitude
4.2.11
pulse shape
diagramatic representation of the amplitude (4.2.2) of a pulse (4.2.7) as a function of time
4.2.12
pulse envelope
contour of a pulse shape (4.2.11) including all the peaks in terms of amplitude (4.2.2) and time
4.2.13
pulse energy
total energy within a pulse (4.2.7)
4.2.14
pulse overshoot
voltage peak at the rising o
...

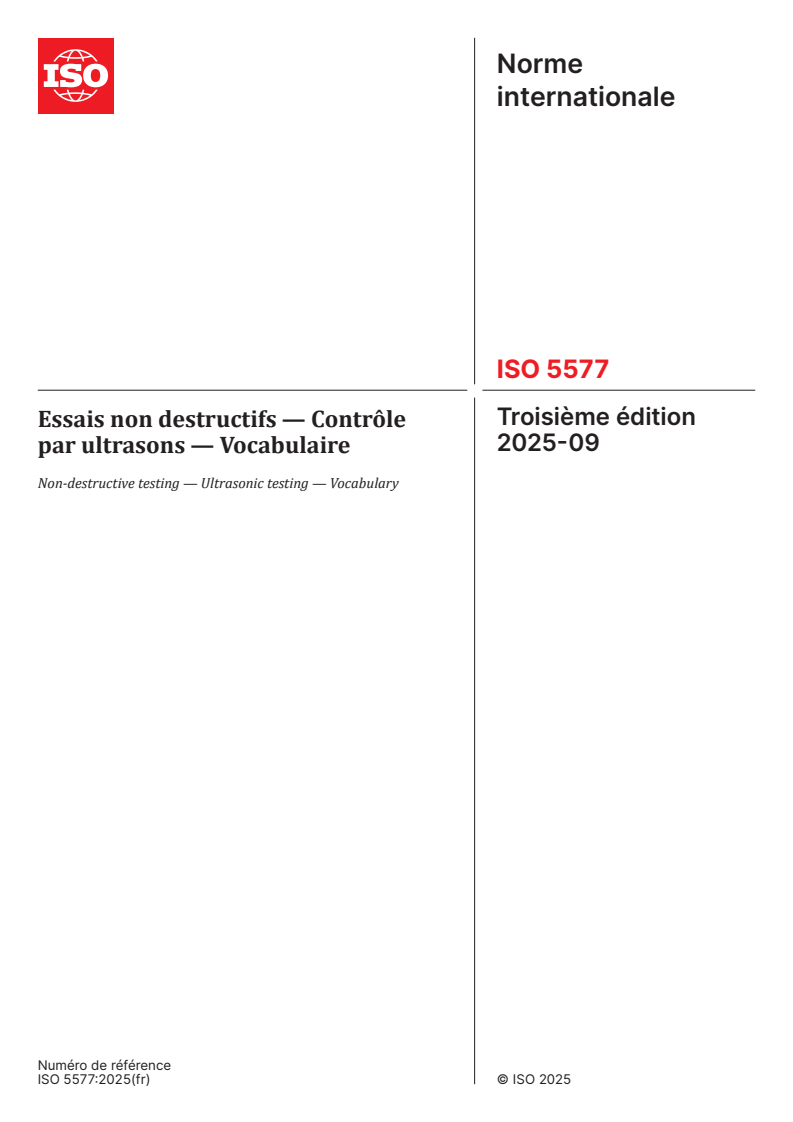

Norme
internationale
ISO 5577
Troisième édition
Essais non destructifs — Contrôle
2025-09
par ultrasons — Vocabulaire
Non-destructive testing — Ultrasonic testing — Vocabulary
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Termes relatifs aux fréquences, aux ondes et aux impulsions . 1
4.1 Fréquences .1
4.2 Ondes et impulsions .3
4.3 Types d’ondes ultrasonores.5
5 Termes relatifs aux sons . 7
5.1 Génération et réception de sons.7
5.2 Propagation de l’onde ultrasonore .8
5.3 Perte de pression acoustique .11
5.4 Ondes ultrasonores aux interfaces . 12
6 Termes relatifs à l’équipement de contrôle .15
6.1 Appareil. 15
6.2 Traducteurs .17
6.3 Équipement de contrôle complet .24
6.4 Réglage de l’appareil, blocs de référence et blocs d’essai . 25
7 Termes relatifs aux contrôles par ultrasons .26
7.1 Techniques de contrôle . 26
7.2 Pièce à contrôler .32
7.3 Couplage . 33
7.4 Réflecteurs . 34
7.5 Signaux et indications . 35
7.6 Représentations . . .37
7.7 Localisation .42
7.8 Évaluation des indications . 44
Bibliographie . 47
Index .48
iii
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas reçu
notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu
d’avertir les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse www.iso.org/brevets.
L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité ISO/TC 135, Essais non destructifs, sous-comité SC 3, Contrôle
par ultrasons, en collaboration avec le comité technique CEN/TC 138, Essais non destructifs, du Comité
européen de normalisation (CEN), conformément à l’Accord de coopération technique entre l’ISO et le CEN
(Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 5577:2017), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les termes «dépassement transitoire d’une impulsion», «lobe principal», «faisceau principal»,
«lobe latéral», «diffraction», «surface de contact», «amplitude de l’écho», «amplitude du signal»
et «hauteur totale d’écran» ont été ajoutés;
— le terme «onde de plaque» a été remplacé par «onde de Lamb»;
— certaines définitions et figures ont été révisées.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
Norme internationale ISO 5577:2025(fr)
Essais non destructifs — Contrôle par ultrasons —
Vocabulaire
1 Domaine d’application
Le présent document définit les termes utilisés pour le contrôle non destructif par ultrasons et constitue
une base commune pour les normes et l’usage général.
Le présent document n’inclut pas les termes spécifiques utilisés pour le contrôle à l’aide de réseaux
ultrasonores.
NOTE Les termes utilisés pour le contrôle à l’aide de réseaux ultrasonores sont définis dans l’ISO 23243.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Termes relatifs aux fréquences, aux ondes et aux impulsions
4.1 Fréquences
4.1.1
fréquence
nombre de cycles par seconde
Note 1 à l'article: Exprimée en hertz (Hz).
4.1.2
fréquence nominale
fréquence du traducteur
fréquence (4.1.1) du traducteur (6.2.1) spécifiée par le fabricant
4.1.3
fréquence d’essai
fréquence ultrasonore effective d’un système utilisé pour contrôler un matériau ou une pièce
4.1.4
spectre d’amplitude
répartition de l’amplitude (4.2.2) en fonction de la fréquence (4.1.1)
Note 1 à l'article: Voir Figure 1.
4.1.5
fréquence centrale
moyenne arithmétique des fréquences de coupure (4.1.7) supérieure et inférieure
Note 1 à l'article: Voir Figure 1.
4.1.6
fréquence de crête
fréquence (4.1.1) à laquelle l’amplitude maximale est observée
Note 1 à l'article: Voir Figure 1.
4.1.7
fréquence de coupure
fréquence (4.1.1) à laquelle l’amplitude (4.2.2) du signal transmis a chuté d’une valeur spécifiée par rapport à
l’amplitude à la fréquence de crête (4.1.6)
Note 1 à l'article: Voir Figure 1.
Note 2 à l'article: Le signal transmis peut diminuer, par exemple, de 3 dB.
4.1.8
bande passante
largeur du spectre d’amplitude (4.1.4) entre les fréquences de coupure (4.1.7) supérieure et inférieure
Note 1 à l'article: Voir Figure 1.
4.1.9
bande passante relative
rapport de la bande passante (4.1.8) à la fréquence centrale (4.1.5)
Note 1 à l'article: La bande passante relative est exprimée en pourcentage.
Légende
X fréquence
Y amplitude
1 fréquence de crête
2 fréquence de coupure supérieure
3 fréquence de coupure inférieure
4 fréquence centrale
5 bande passante à la chute d’amplitude spécifiée
6 amplitude maximale
7 chute d’amplitude spécifiée
Figure 1 — Spectre d’amplitude et termes s’y rapportant
4.2 Ondes et impulsions
4.2.1
onde ultrasonore
onde acoustique ayant une fréquence (4.1.1) supérieure à la limite d’audition de l’oreille humaine,
généralement située au-delà de 20 kHz
4.2.2
amplitude
mesure relative ou absolue de l’amplitude momentanée d’une onde acoustique
Note 1 à l'article: L’amplitude n’est pas nécessairement la valeur maximale, voir amplitude de l’écho (7.5.6).
4.2.3
phase
état momentané d’une vibration, exprimé sous la forme d’une mesure d’arc ou d’un angle
4.2.4
longueur d’onde
distance, dans la direction de propagation, séparant les points consécutifs correspondant à la même phase (4.2.3)
Note 1 à l'article: Voir Figure 3.
4.2.5
front d’onde
surface continue réunissant tous les points les plus en avant d’une onde ultrasonore (4.2.1) ayant la même
phase (4.2.3)
4.2.6
temps de vol
TOF
temps nécessaire à une impulsion ultrasonore pour se déplacer du transducteur émetteur à travers la pièce à
contrôler (7.2.1) vers le transducteur récepteur, y compris le ou les trajets de retard (6.2.9)
4.2.7
impulsion
signal él
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
