Standards Content (sample)

TECHNICAL ISO/ASTM TR
REPORT 52917
First edition
2022-08
Additive manufacturing — Round
robin testing — General guidelines
Fabrication additive — Essais interlaboratoires — Lignes directrices
générales
Reference number
ISO/ASTM TR 52917:2022(E)
© ISO/ASTM International 2022
---------------------- Page: 1 ----------------------
ISO/ASTM TR 52917:2022(E)

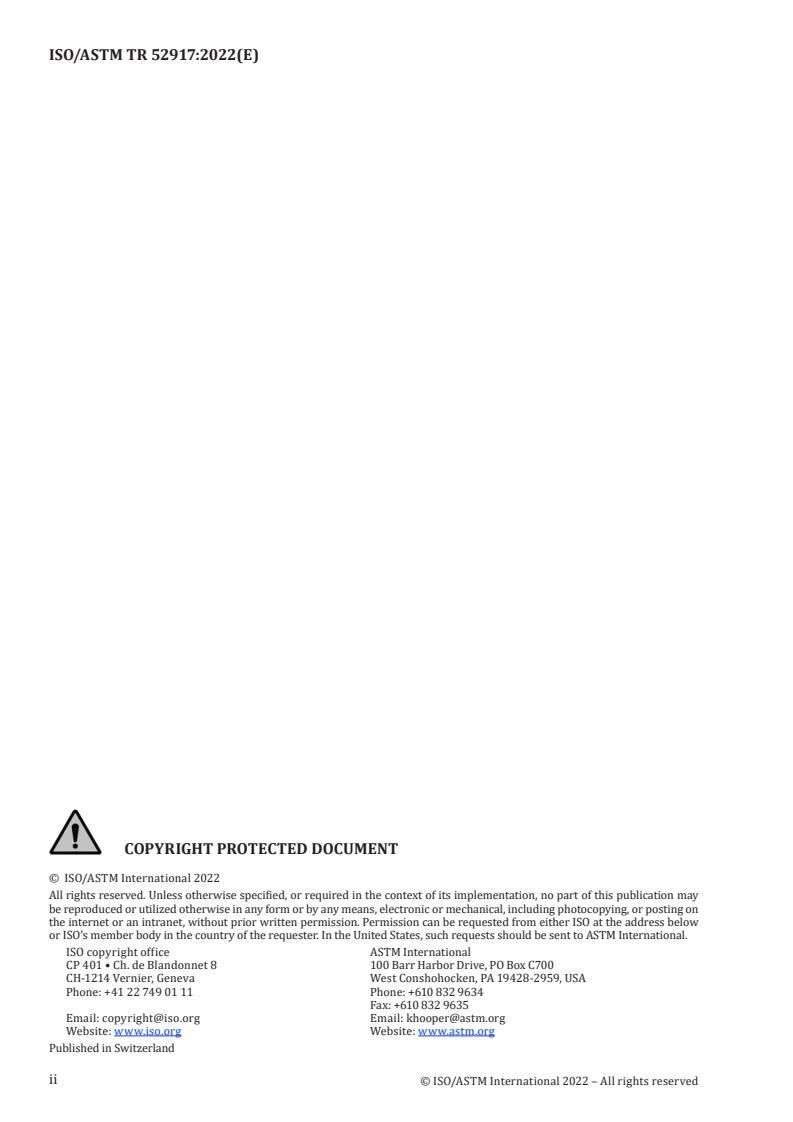

COPYRIGHT PROTECTED DOCUMENT
© ISO/ASTM International 2022

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on

the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below

or ISO’s member body in the country of the requester. In the United States, such requests should be sent to ASTM International.

ISO copyright office ASTM International
CP 401 • Ch. de Blandonnet 8 100 Barr Harbor Drive, PO Box C700
CH-1214 Vernier, Geneva West Conshohocken, PA 19428-2959, USA
Phone: +41 22 749 01 11 Phone: +610 832 9634
Fax: +610 832 9635
Email: copyright@iso.org Email: khooper@astm.org
Website: www.iso.org Website: www.astm.org
Published in Switzerland
© ISO/ASTM International 2022 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/ASTM TR 52917:2022(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction .................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ..................................................................................................................................................................................... 1

3 Terms and definitions .................................................................................................................................................................................... 1

4 RRS task force and RRS manager .......................................................................................................................................................1

5 Develop a round robin study ...................................................................................................................................................................2

5.1 Suggested steps to develop a round robin study ..................................................................................................... 2

5.2 Identify the goal of the study and select the round robin task force ..................................................... 2

5.3 Prepare scope of round robin study .................................................................................................................................... 2

5.4 Develop a manufacturing plan ................................................................................................................................................. 3

5.5 Process control document ............................................................................................................................................................ 5

6 Develop a measurement and testing plan ................................................................................................................................. 5

7 Solicit participants ............................................................................................................................................................................................5

8 Send the manufacturing plan to participants ...................................................................................................................... 5

9 Execute a pilot run with select participants .......................................................................................................................... 6

10 Execute a full scale production run ................................................................................................................................................. 6

11 Data handling .......................................................................................................................................................................................................... 7

12 Prepare study report ......................................................................................................................................................................................7

13 Record keeping ...................................................................................................................................................................................................... 7

Bibliography ................................................................................................................................................................................................................................ 8

iii
© ISO/ASTM International 2022 – All rights reserved
---------------------- Page: 3 ----------------------
ISO/ASTM TR 52917:2022(E)

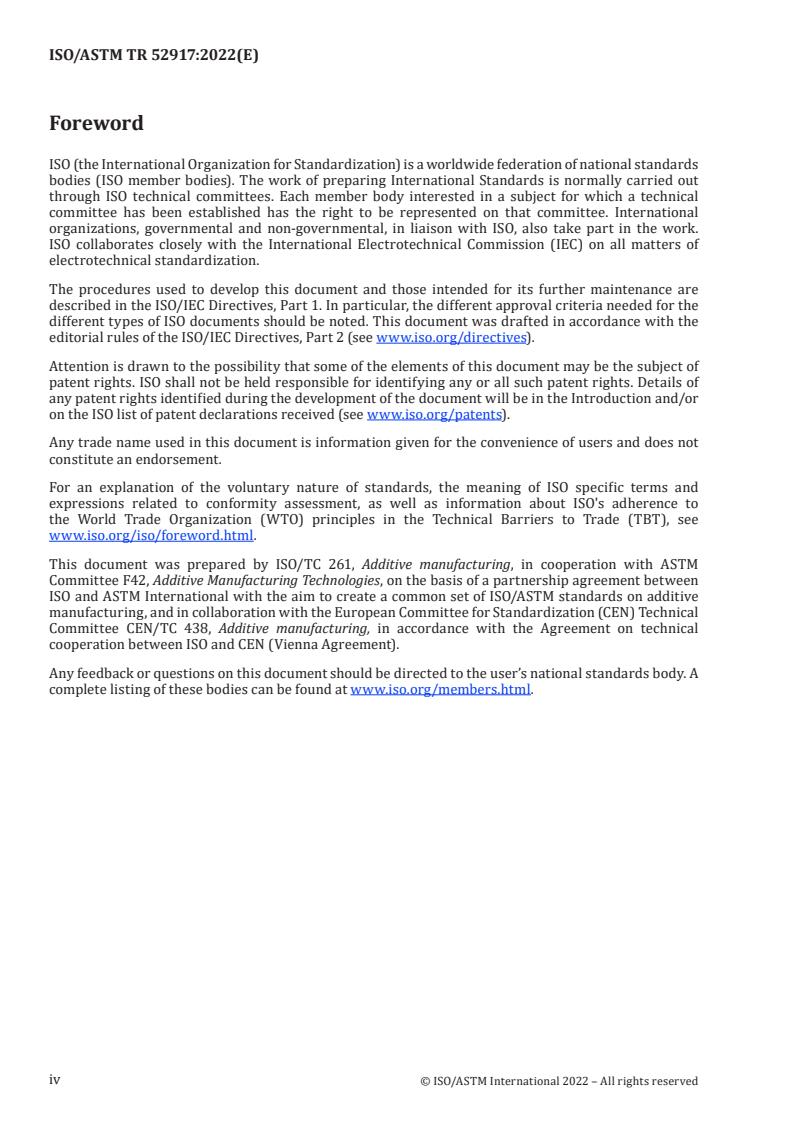

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to

the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see

www.iso.org/iso/foreword.html.

This document was prepared by ISO/TC 261, Additive manufacturing, in cooperation with ASTM

Committee F42, Additive Manufacturing Technologies, on the basis of a partnership agreement between

ISO and ASTM International with the aim to create a common set of ISO/ASTM standards on additive

manufacturing, and in collaboration with the European Committee for Standardization (CEN) Technical

Committee CEN/TC 438, Additive manufacturing, in accordance with the Agreement on technical

cooperation between ISO and CEN (Vienna Agreement).

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www.iso.org/members.html.
© ISO/ASTM International 2022 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/ASTM TR 52917:2022(E)
Introduction

This document outlines the steps with regard to aspects of design to conduct and run a round robin

study (RRS) to assess the degree of variability in an additive manufacturing material or process.

The RRS can be used to study variations arising from the AM production process including feedstock,

machine operation, process control, and post processing. The RRS plan can identify various aspects of

the AM process to be considered to execute the study so that it is possible to maximize the consistency

of the results based on the objective of the study.

Additive manufacturing is still a developing technology and round robin studies play an important role

to help generate the information needed to populate materials engineering databases, determine design

allowables, and improve processing and post-processing consistency in order to drive maturation.

The result of the RRS is a qualitative or quantitative assessment of the material used or the process

variability, rather than the assessment of accuracy and precision of a specific test method from an inter-

laboratory study. Additionally, RRS can involve other entities besides laboratories.

Round robin studies differ from normal research studies by having different participants, each trying

to undertake a nominally identical process. The aim is to determine the effect of the desired variables

on the process outcome. The output can be used for different applications such as the demonstration

of process robustness or for derivation of material property data. A well-conducted RSS does not

guarantee small variability, but ensures that any observed variability is indicative of the material or

process, not poor study design.
© ISO/ASTM International 2022 – All rights reserved
---------------------- Page: 5 ----------------------
TECHNICAL REPORT ISO/ASTM TR 52917:2022(E)
Additive manufacturing — Round robin testing — General
guidelines
1 Scope

This document is focused on the management of the round robin study (RRS) and can provide guidance

for the scope development, planning, and execution of the RRS study. It can provide guidance to identify

the feedstock, machine operations, process controls, and post-processing operations prior to running

the study. RR organizers can identify controlled and free parameters in the study. This document

can also provide guidance on the selection and use of test methods that can be applicable. The RRS

investigates the variations found in AM parts. The outcome of the study can be used to improve the

maturation of AM technologies.

A RRS, as described in this document, is different from an inter-laboratory comparison because an inter-

laboratory study establishes the variability in a measurement method when undertaken by multiple

users on a well-controlled artefact.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO/ASTM 52900, Additive manufacturing — General principles — Fundamentals and vocabulary

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO/ASTM 52900, and the

following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
process control document
document recording process variables, procedure followed, and building notes
4 RRS task force and RRS manager

The RR task force is the executive team responsible for establishing the goals and scope of the round

robin study. The procedure presented in this guide can consist of sequences to help the RRS task force

in preparing the RRS. Once the RRS has been developed, an RRS manager can be assigned to assist

participants with operational questions.
The RRS task force can be the sole arbiter of technical issues.
© ISO/ASTM International 2022 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/ASTM TR 52917:2022(E)
5 Develop a round robin study
5.1 Suggested steps to develop a round robin study
Suggested steps in an RRS are given in Table 1.
Table 1 — Sequence of a round robin study
Clause/subclause in this docu-
Sequence Procedure
ment
Determine goal and select the RRS
1 5.2
task force
2 Determine scope of RRS 5.3
3 Develop a manufacturing plan 5.4
4 Process control document 5.5
Develop a measurement and testing
5 6
plan
6 Solicit participants 7
7 Provide RRS plan 8
8 Pilot run (if needed) 9
9 Full scale run 10
10 Data handling 11
11 Prepare study report 12
12 Record keeping 13
5.2 Identify the goal of the study and select the round robin task force

Identifying the objective of the study is an important first step. Once the goal of the study is determined,

an RRS task force can then be formed consisting of interested parties with relevant experience in AM.

The RRS task force can name an RRS manager who is able to assist RRS participants during the pilot

and full-scale runs. The RRS task force can then develop the RRS plan that includes:

a) scope and purpose;
b) manufacturing;
c) measurement and testing plans,
d) soliciting participants;
e) guiding the study;
f) collecting data;
g) interpreting data;
h) preparing a final report.
5.3 Prepare scope of round robin study

The RRS task force can determine process selections such as feedstock material, process parameters,

and methods that are required to be controlled. It is possible that AM RRS can be a useful tool for

determining the repeatability and reproducibility of an AM process, assessing production readiness,

and populating material databases and material data sheets for design purposes. The output of the RRS

can be a reporting of statistical variations in AM part properties.
© ISO/ASTM International 2022 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/ASTM TR 52917:2022(E)
5.4 Develop a manufacturing plan

A manufacturing plan sets forth the AM process, feedstock, process parameters and sequence of

activities needed to produce a specific part. The following outline can provide a minimum guide of

information that can be included in the plan, however, it is possible that the RRS can have more details

than what is listed.

a) Part description (part geometry, including build platform and lattice structure).

The part description can provide full details of the part or parts, including tolerances of each part,

support layout, lattice structures, and tolerances for any specified surface textures or embossed

labelling. Depending on the study, the source file (CAD, scan, or other source type),

...

RAPPORT ISO/ASTM TR
TECHNIQUE 52917
Première édition
2022-08
Fabrication additive — Essais
interlaboratoires — Lignes directrices
générales
Additive manufacturing — Round robin testing — General guidelines
Numéro de référence
ISO/ASTM TR 52917:2022(F)
© ISO/ASTM International 2022
---------------------- Page: 1 ----------------------

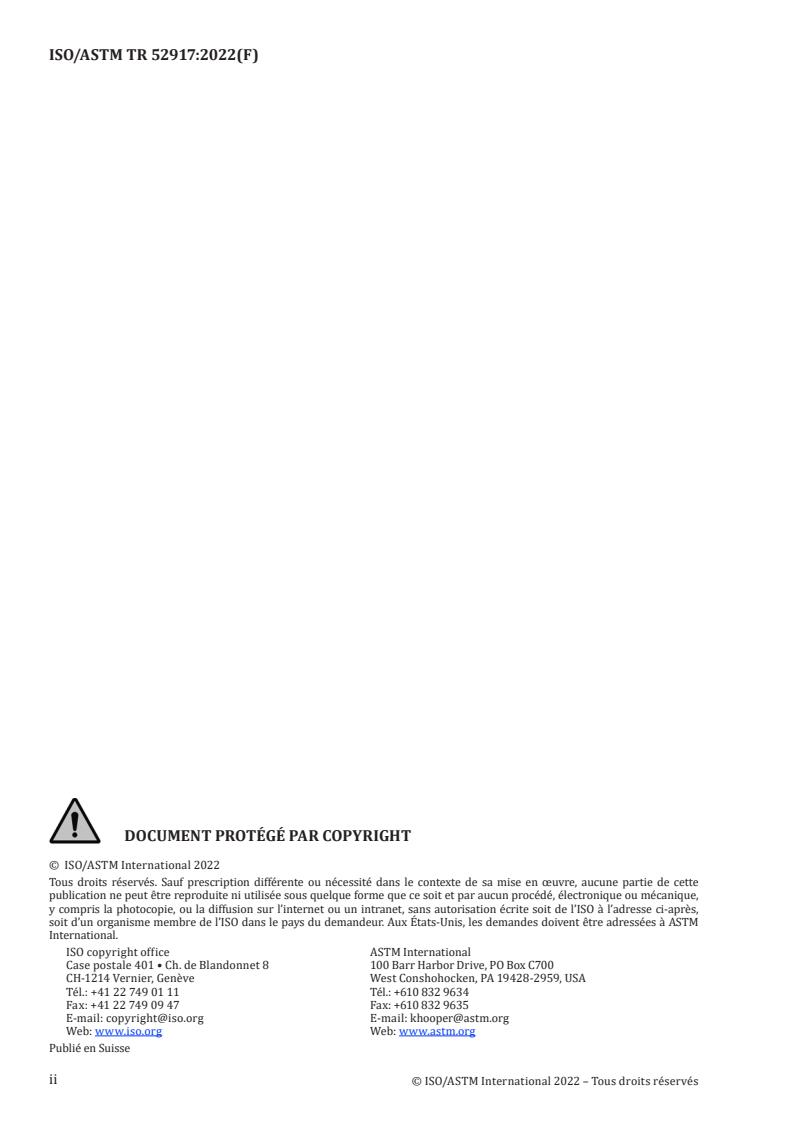

ISO/ASTM TR 52917:2022(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO/ASTM International 2022

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou un intranet, sans autorisation écrite soit de l’ISO à l’adresse ci-après,

soit d’un organisme membre de l’ISO dans le pays du demandeur. Aux États-Unis, les demandes doivent être adressées à ASTM

International.
ISO copyright office ASTM International
Case postale 401 • Ch. de Blandonnet 8 100 Barr Harbor Drive, PO Box C700
CH-1214 Vernier, Genève West Conshohocken, PA 19428-2959, USA
Tél.: +41 22 749 01 11 Tél.: +610 832 9634
Fax: +41 22 749 09 47 Fax: +610 832 9635
E-mail: copyright@iso.org E-mail: khooper@astm.org
Web: www.iso.org Web: www.astm.org
Publié en Suisse
© ISO/ASTM International 2022 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/ASTM TR 52917:2022(F)
Sommaire Page

Avant-propos .............................................................................................................................................................................................................................iv

Introduction .................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ..................................................................................................................................................................................1

3 Termes et définitions ...................................................................................................................................................................................... 1

4 Groupe d’étude EIL et responsable EIL ......................................................................................................................................... 1

5 Développer une étude interlaboratoires ................................................................................................................................... 2

5.1 Étapes suggérées pour développer une étude interlaboratoires ......... ...................................................... 2

5.2 Identifier l’objectif de l’étude et sélectionner le groupe d’étude EIL ...................................................... 2

5.3 Préparer le domaine d’application de l’étude interlaboratoires ................................................................. 2

5.4 Développer un plan de fabrication ........................................................................................................................................ 3

5.5 Document de contrôle du procédé ........................................................................................................................................ 5

6 Développer un plan de mesures et d’essais ............................................................................................................................. 5

7 Solliciter les participants ...........................................................................................................................................................................6

8 Envoyer le plan de fabrication aux participants ................................................................................................................ 6

9 Exécuter un essai pilote avec des participants sélectionnés ................................................................................ 6

10 Exécuter un essai de production à grande échelle .......................................................................................................... 6

11 Gestion des données .........................................................................................................................................................................................7

12 Préparer le rapport de l’étude ............................................................................................................................................................... 8

13 Tenue des registres ........................................................................................................................................................................................... 8

Bibliographie .............................................................................................................................................................................................................................. 9

iii
© ISO/ASTM International 2022 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO/ASTM TR 52917:2022(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir

www.iso.org/directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html.

Le présent document a été élaboré par l’ISO/TC 261, Fabrication additive, en coopération avec le comité

ASTM F 42, Technologies de fabrication additive, dans le cadre d’un accord de partenariat entre l’ISO et

ASTM International dans le but de créer un ensemble commun de normes ISO/ASTM sur la fabrication

additive, et en collaboration avec le comité technique CEN/TC 438, Fabrication additive, du Comité

européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le

CEN (Accord de Vienne).

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www.iso.org/fr/members.html.
© ISO/ASTM International 2022 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/ASTM TR 52917:2022(F)
Introduction

Le présent document présente les étapes qui concernent les aspects de conception pour conduire et

exécuter une étude interlaboratoires (EIL) pour évaluer le degré de variabilité d’un matériau ou d’un

procédé de fabrication additive.

L’EIL peut être utilisée pour étudier les variations découlant du procédé de production par FA, y compris

la matière première, les opérations de la machine, le contrôle du procédé et le post-traitement. Le plan

EIL peut identifier divers aspects du procédé de FA à prendre en considération pour exécuter l’étude de

sorte qu’il soit possible de maximiser la cohérence des résultats sur la base de l’objectif de l’étude.

La fabrication additive est encore une technologie en cours de développement et les études

interlaboratoires jouent un rôle important pour aider à générer les informations nécessaires pour

alimenter les bases de données de génie des matériaux, déterminer les limites autorisées pour la

conception et améliorer la cohérence de traitement et de post-traitement afin de favoriser la maturation.

Le résultat de l’EIL est une évaluation qualitative ou quantitative de la variabilité du matériau utilisé ou

du procédé, plutôt qu’une évaluation de l’exactitude et de la précision d’une méthode d’essai spécifique

à partir d’une étude interlaboratoires. En complément, l’EIL peut impliquer des entités autres que les

laboratoires.

Les études interlaboratoires diffèrent des études de recherche normales du fait qu’elles ont des

participants différents chacun essayant de réaliser un procédé nominalement identique. Le but est de

déterminer l’effet des variables désirées sur le procédé obtenu. Le résultat obtenu peut être utilisé pour

différentes applications telles que la démonstration de la robustesse du procédé, ou pour en déduire les

données de propriétés du matériau. Une EIL correctement menée ne garantit pas une faible variabilité,

mais elle assure que toute variabilité observée est indicative du matériau ou du procédé, non de la

mauvaise conception de l’étude.
© ISO/ASTM International 2022 – Tous droits réservés
---------------------- Page: 5 ----------------------
RAPPORT TECHNIQUE ISO/ASTM TR 52917:2022(F)
Fabrication additive — Essais interlaboratoires — Lignes
directrices générales
1 Domaine d’application

Le présent document est axé sur la gestion de l’étude interlaboratoires (EIL) et peut fournir un guide

pour le développement du domaine d’application, la planification et l’exécution de l’étude EIL. Il peut

fournir un guide pour identifier la matière première, les opérations de la machine, les contrôles de

procédé et les opérations de post-traitement avant d’exécuter l’étude. Les organisateurs d’EIL peuvent

identifier des paramètres contrôlés et libres dans l’étude. Le présent document peut également fournir

un guide sur la sélection et l’utilisation des méthodes d’essai qui peuvent être applicables. L’EIL examine

les variations observées dans les pièces de FA. Le résultat de l’étude peut être utilisé pour améliorer la

maturation des technologies de FA.

Une EIL, telle que décrite dans le présent document, est différente d’une comparaison interlaboratoires

parce qu’une étude interlaboratoires établit la variabilité d’une méthode de mesure lorsqu’elle est mise

en œuvre par de multiples utilisateurs sur un artefact bien contrôlé.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO/ASTM 52900, Fabrication additive — Principes généraux — Fondamentaux et vocabulaire

3 Termes et définitions

Pour l’application du présent document, les termes et définitions donnés dans l’ISO/ASTM 52900 ainsi

que les suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
document de contrôle du procédé

document enregistrant les variables de procédé, la procédure suivie et les notes de fabrication

4 Groupe d’étude EIL et responsable EIL

Le groupe d’étude EIL est l’équipe exécutive responsable de d’établissement des objectifs et du domaine

d’application de l’étude interlaboratoires. La procédure présentée dans ce guide peut être composée

de séquences pour aider le groupe d’étude EIL à préparer l’EIL. Une fois que l’EIL a été développée, un

responsable EIL peut être assigné pour aider les participants pour les questions opérationnelles.

Le groupe d’étude EIL peut être le seul arbitre pour les problèmes techniques.
© ISO/ASTM International 2022 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO/ASTM TR 52917:2022(F)
5 Développer une étude interlaboratoires
5.1 Étapes suggérées pour développer une étude interlaboratoires
Les étapes suggérées dans une EIL sont indiquées dans le Tableau 1.
Tableau 1 — Séquence d’une étude interlaboratoires
Article/paragraphe dans
Séquence Procédure
le présent document
Déterminer l’objectif et sélectionner
1 5.2
le groupe d’étude EIL
Déterminer le domaine d’application
2 5.3
de l’EIL
3 Développer un plan de fabrication 5.4
4 Document de contrôle du procédé 5.5
Développer un plan de mesures et
5 6
d’essais
6 Solliciter les participants 7
7 Fournir un plan EIL 8
8 Essai pilote (si nécessaire) 9
9 Essai à grande échelle 10
10 Gestion des données 11
11 Préparer le rapport de l’étude 12
12 Tenue des registres 13
5.2 Identifier l’objectif de l’étude et sélectionner le groupe d’étude EIL

Identifier l’objectif de l’étude est une première étape importante. Une fois que l’objectif de l’étude est

déterminé, un groupe d’étude EIL peut alors être formé, composé des parties intéressées ayant une

expérience pertinente dans la FA. Le groupe d’étude EIL peut nommer un responsable EIL qui est

capable d’aider les participants EIL pendant les essais pilotes et à grande échelle. Le groupe d’étude EIL

peut ensuite développer le plan EIL, qui comprend:
a) le domaine d’application et l’objectif;
b) la fabrication;
c) les plans de mesures et d’essais;
d) la sollicitation des participants;
e) le guidage de l’étude;
f) la collecte des données;
g) l’interprétation des données;
h) la préparation du rapport final.
5.3 Préparer le domaine d’application de l’étude interlaboratoires

Le groupe d’étude EIL peut déterminer les sélections du procédé, telles que les matières premières, les

paramètres de procédé et les méthodes qu’il est exigé de contrôler. Il est possible que l’EIL de FA puisse

être un outil utile pour déterminer la répétabilité et la reproductibilité d’un procédé de FA, évaluer

la capacité à produire et alimenter les bases de données des matériaux et les fiches techniques de

© ISO/ASTM International 2022 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/ASTM TR 52917:2022(F)

matériaux pour les besoins de la conception. Le résultat de l’EIL peut être un rapport des variations

statistiques des propriétés des pièces de FA.
5.4 Développer un plan de fabrication

Un plan de fabrication fixe le procédé de FA, la matière première, les paramètres de procédé et la

séquence des activités nécessaires pour produire une pièce spécifique. La présentation suivante peut

fournir un guide minimal des informations qui peuvent être comprises dans le plan, toutefois, il est

possible que l’EIL puisse comporter plus de détails que ce qui est énuméré.

a) Description de la pièce (géométrie de la pièce, y compris la plateforme de fabrication et la structure

en treillis).

La description de la pièce peut fournir des détails complets de la pièce ou des pièces, y compris les

tolérances de chaque pièce, l’imbrication des supports, les structures en treillis et les tolérances pour

tout état de surface ou tout étiquetage en relief spécifié. Selon l’étude, le fichier source (CAO, balayage

ou autre type de source), le fichier ou les fichiers de la pièce et le fichier de fabrication peuvent être

fournis avec les tolérances spécifiées. Des instructions sur le placement et l’orientation des composants

numériques dans le volume de fabrication des systèmes de FA peuvent être comprises.

b) Exigences pour la machine (y compris marque/modèle, logiciel, maintenance, étalonnage, etc.).

Le plan de fabrication peut clairement définir les exigences pour la machine de FA, telles que, sans s’y

limiter:
— marque/modèle;
— type de procédé de FA étudié;
— plateforme;
— atmosphère;
— version du logiciel de la machine;
— date de la dernière maintenance; et
— étalonnage de la machine.

c) Exigences pour l’installation (environnement, stabilité, gaz de procédé, etc.).

Les exigences pour l’installation dans laqu
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
