Ceramic tiles — Part 2: Determination of dimensions and surface quality

This document specifies methods for determining the dimensional characteristics (length, width, thickness, straightness of sides, rectangularity, surface flatness) and the surface quality of ceramic tiles. Tiles with areas less than 4 cm2 are excluded from measurements of length, width, straightness of sides, rectangularity and surface flatness. NOTE Spacer lugs and glaze blobs and other irregularities of the sides are intended to be ignored when measuring length, width, straightness of sides, rectangularity, if these are subsequently hidden in the joints after fixing (installation).

Carreaux céramiques — Partie 2: Détermination des caractéristiques dimensionnelles et de la qualité de surface

Le présent document spécifie des méthodes pour la détermination des caractéristiques dimensionnelles (longueur, largeur, épaisseur, rectitude des arêtes, angularité, planéité) et de la qualité de surface de tous les carreaux et dalles céramiques. Les carreaux ayant une surface inférieure à 4 cm2 ne sont pas soumis aux mesurages de longueur, de largeur, de rectitude des arêtes, d'angularité et de planéité. NOTE Les tétons d'espacement, les bavures d´émail et autres irrégularités des côtés ne doivent pas être pris en considération pour le mesurage de la longueur, de la largeur, de la rectitude des arêtes et de l'angularité, si ceux-ci sont ultérieurement cachés dans les joints après la pose (installation).

General Information

Status
Published
Publication Date
16-Sep-2018
Technical Committee
Current Stage
6060 - International Standard published
Start Date
21-Aug-2018
Completion Date
17-Sep-2018
Ref Project

RELATIONS

Buy Standard

Standard
ISO 10545-2:2018 - Ceramic tiles
English language
13 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 10545-2:2018 - Carreaux céramiques
French language
13 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

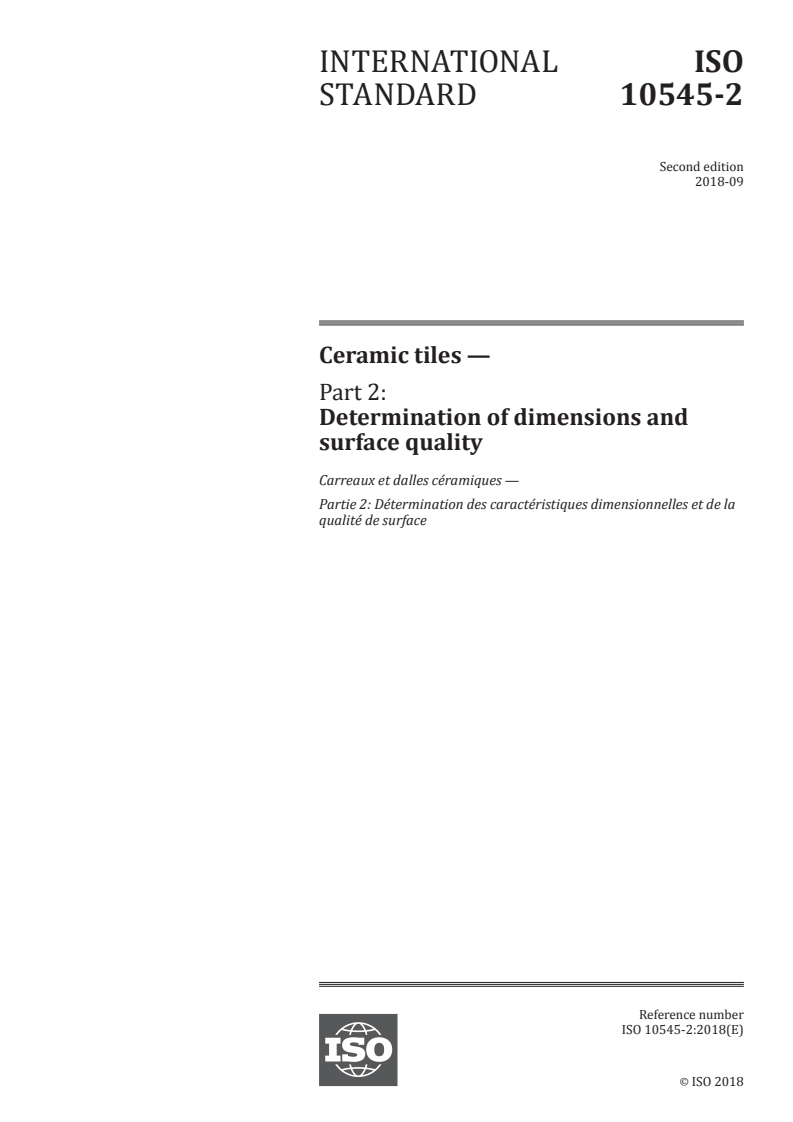

INTERNATIONAL ISO
STANDARD 10545-2
Second edition
2018-09
Ceramic tiles —
Part 2:
Determination of dimensions and
surface quality
Carreaux et dalles céramiques —
Partie 2: Détermination des caractéristiques dimensionnelles et de la
qualité de surface
Reference number
ISO 10545-2:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 10545-2:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10545-2:2018(E)

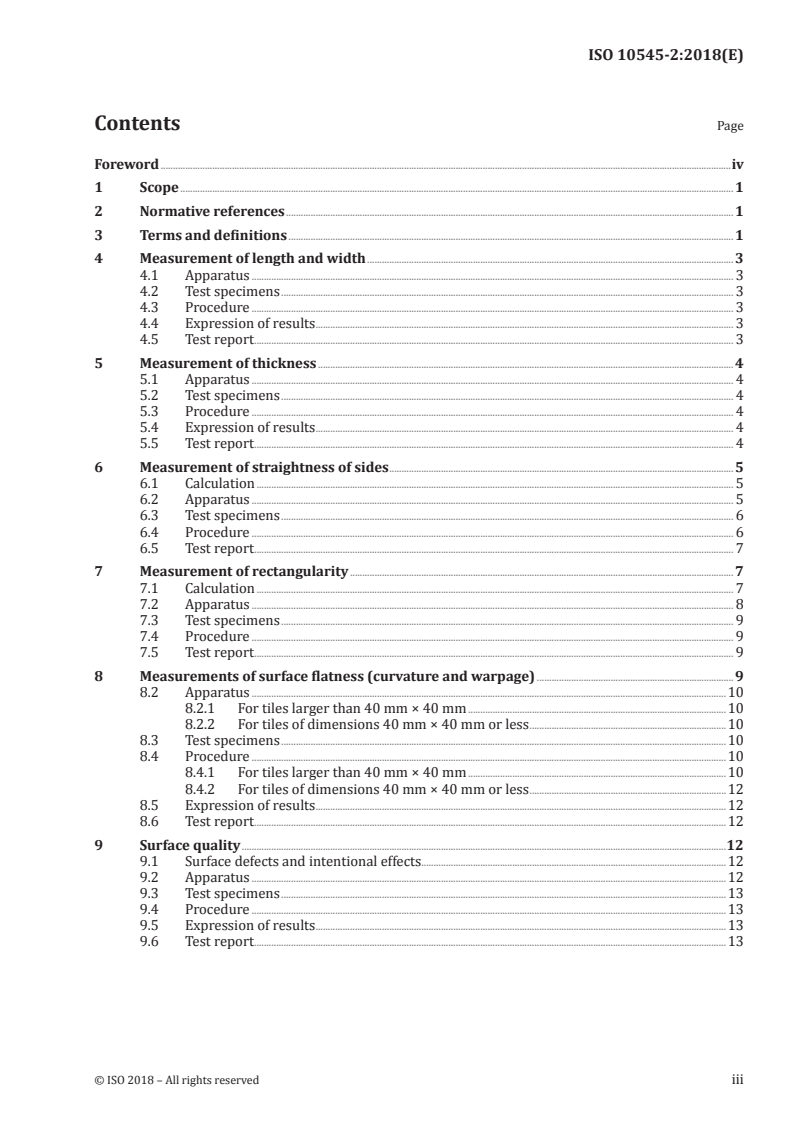

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Measurement of length and width ..................................................................................................................................................... 3

4.1 Apparatus .................................................................................................................................................................................................... 3

4.2 Test specimens ........................................................................................................................................................................................ 3

4.3 Procedure .................................................................................................................................................................................................... 3

4.4 Expression of results .......................................................................................................................................................................... 3

4.5 Test report ................................................................................................................................................................................................... 3

5 Measurement of thickness ......................................................................................................................................................................... 4

5.1 Apparatus .................................................................................................................................................................................................... 4

5.2 Test specimens ........................................................................................................................................................................................ 4

5.3 Procedure .................................................................................................................................................................................................... 4

5.4 Expression of results .......................................................................................................................................................................... 4

5.5 Test report ................................................................................................................................................................................................... 4

6 Measurement of straightness of sides ............................................................................................................................................ 5

6.1 Calculation .................................................................................................................................................................................................. 5

6.2 Apparatus .................................................................................................................................................................................................... 5

6.3 Test specimens ........................................................................................................................................................................................ 6

6.4 Procedure .................................................................................................................................................................................................... 6

6.5 Test report ................................................................................................................................................................................................... 7

7 Measurement of rectangularity ............................................................................................................................................................ 7

7.1 Calculation .................................................................................................................................................................................................. 7

7.2 Apparatus .................................................................................................................................................................................................... 8

7.3 Test specimens ........................................................................................................................................................................................ 9

7.4 Procedure .................................................................................................................................................................................................... 9

7.5 Test report ................................................................................................................................................................................................... 9

8 Measurements of surface flatness (curvature and warpage) ................................................................................ 9

8.2 Apparatus .................................................................................................................................................................................................10

8.2.1 For tiles larger than 40 mm × 40 mm .........................................................................................................10

8.2.2 For tiles of dimensions 40 mm × 40 mm or less ................................................................................10

8.3 Test specimens .....................................................................................................................................................................................10

8.4 Procedure .................................................................................................................................................................................................10

8.4.1 For tiles larger than 40 mm × 40 mm .........................................................................................................10

8.4.2 For tiles of dimensions 40 mm × 40 mm or less ................................................................................12

8.5 Expression of results .......................................................................................................................................................................12

8.6 Test report ................................................................................................................................................................................................12

9 Surface quality .....................................................................................................................................................................................................12

9.1 Surface defects and intentional effects............................................................................................................................12

9.2 Apparatus .................................................................................................................................................................................................12

9.3 Test specimens .....................................................................................................................................................................................13

9.4 Procedure .................................................................................................................................................................................................13

9.5 Expression of results .......................................................................................................................................................................13

9.6 Test report ................................................................................................................................................................................................13

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 10545-2:2018(E)

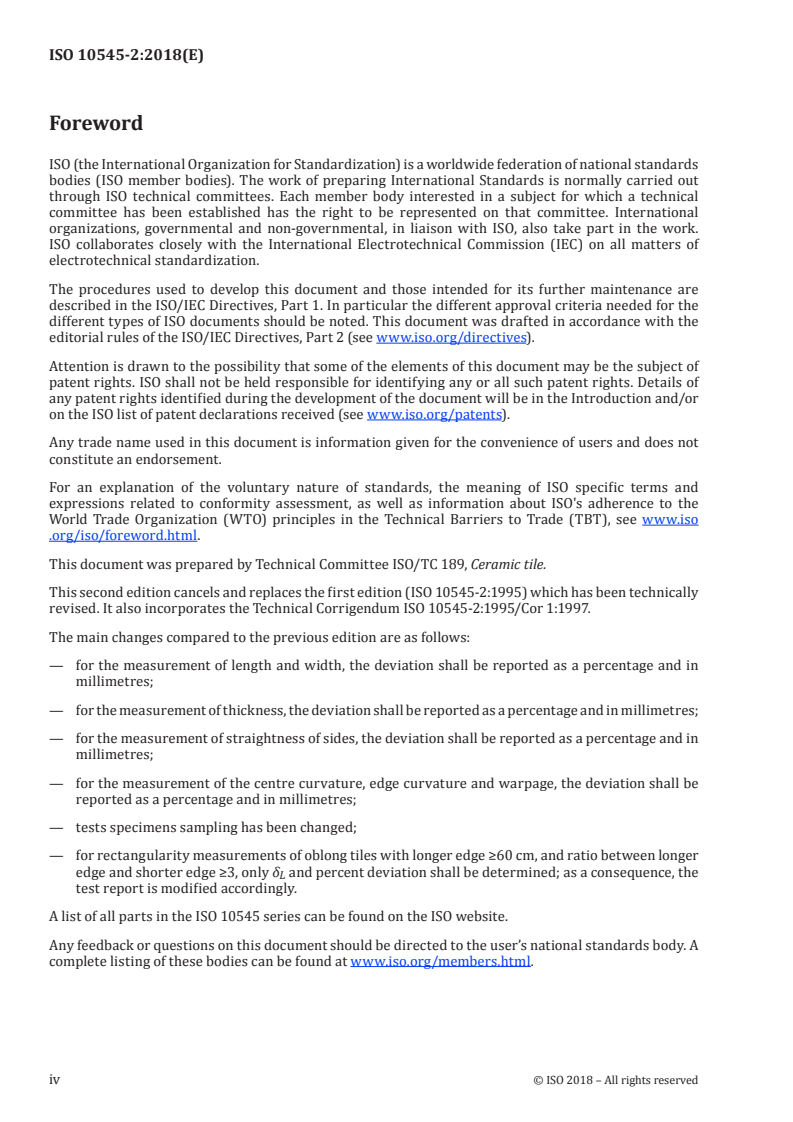

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso

.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 189, Ceramic tile.

This second edition cancels and replaces the first edition (ISO 10545-2:1995) which has been technically

revised. It also incorporates the Technical Corrigendum ISO 10545-2:1995/Cor 1:1997.

The main changes compared to the previous edition are as follows:

— for the measurement of length and width, the deviation shall be reported as a percentage and in

millimetres;

— for the measurement of thickness, the deviation shall be reported as a percentage and in millimetres;

— for the measurement of straightness of sides, the deviation shall be reported as a percentage and in

millimetres;

— for the measurement of the centre curvature, edge curvature and warpage, the deviation shall be

reported as a percentage and in millimetres;
— tests specimens sampling has been changed;

— for rectangularity measurements of oblong tiles with longer edge ≥60 cm, and ratio between longer

edge and shorter edge ≥3, only δ and percent deviation shall be determined; as a consequence, the

test report is modified accordingly.
A list of all parts in the ISO 10545 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10545-2:2018(E)
Ceramic tiles —
Part 2:
Determination of dimensions and surface quality
1 Scope

This document specifies methods for determining the dimensional characteristics (length, width,

thickness, straightness of sides, rectangularity, surface flatness) and the surface quality of ceramic tiles.

Tiles with areas less than 4 cm are excluded from measurements of length, width, straightness of

sides, rectangularity and surface flatness.

NOTE Spacer lugs and glaze blobs and other irregularities of the sides are intended to be ignored when

measuring length, width, straightness of sides, rectangularity, if these are subsequently hidden in the joints after

fixing (installation).
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
straightness of sides
deviation from straightness of the centre of the side in the plane of the tile
Note 1 to entry: See Figure 1.
3.2
deviation from rectangularity
measurement of the departure from squareness of each corner of a tile
Note 1 to entry: It is expressed in millimetres.
Note 2 to entry: See Figures 3 a) and b).
3.3
surface flatness measurement
measurements in three positions on the surface of tiles

Note 1 to entry: Tiles that have relief on the proper surface preventing measurement on that surface shall, where

possible, be measured on the back.
© ISO 2018 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 10545-2:2018(E)
3.4
centre curvature

departure of the centre of a tile from the plane in which three of the four corners lie

Note 1 to entry: See Figure 4.
3.5
edge curvature

departure of the centre of one edge of a tile from the plane in which three of the four corners lie

Note 1 to entry: See Figure 5.
3.6
warpage

departure of the fourth corner of the tile from the plane in which the other corners lie

Note 1 to entry: See Figure 6.
3.7
crack
fracture in the body of the tile visible on the face or the back or both
3.8
crazing
fracture of the glaze that appears as irregular hairline cracks (3.7)
3.9
dry spot
area on the face of a glazed tile which has no glaze
3.10
unevenness
depression in the surface of a tile or a glaze
3.11
pin hole
tiny pit in the surface of a glazed tile
3.12
glaze devitrification
crystallization of the glaze which is visually apparent
3.13
speck
spot
visually contrasting area in the tile face
3.14
underglaze fault
apparent fault covered by glaze
3.15
decorating fault
apparent fault in decoration
3.16
chip
fragment broken off from the edges, corners or surface of a tile
3.17
blister
small surface bubble or blow-out resulting from the expulsion of gas
...

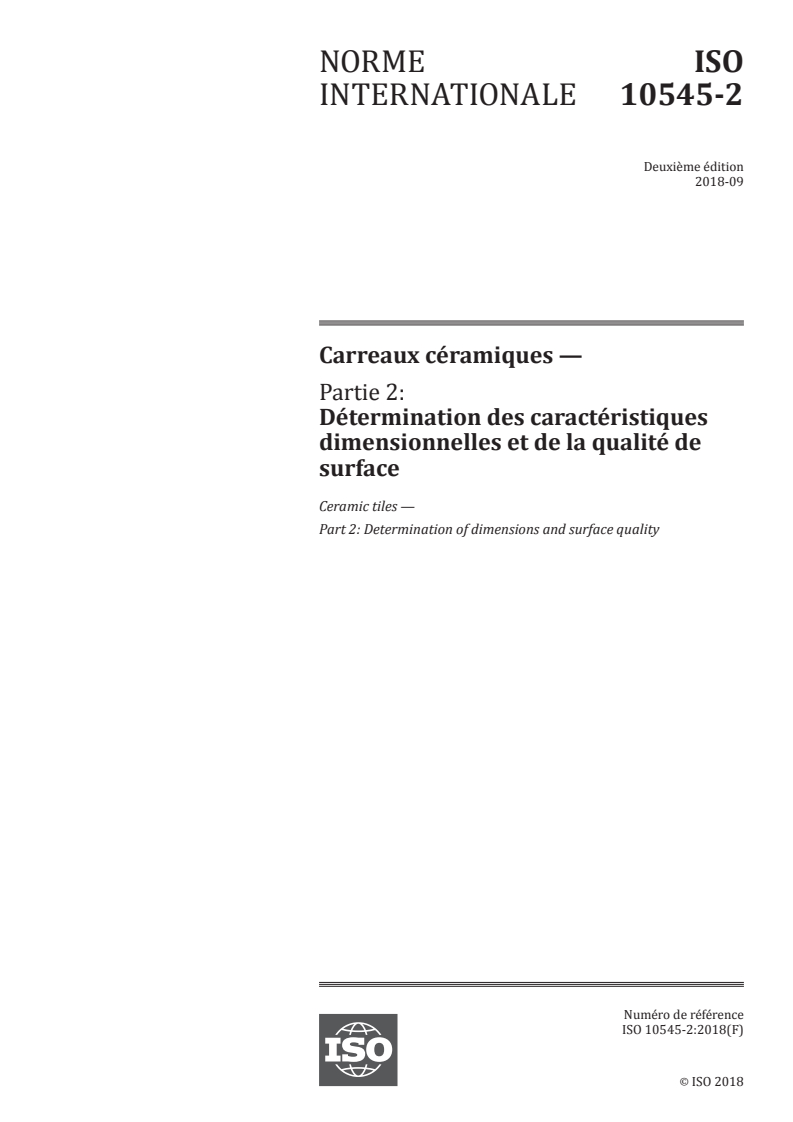

NORME ISO
INTERNATIONALE 10545-2
Deuxième édition
2018-09
Carreaux céramiques —
Partie 2:
Détermination des caractéristiques
dimensionnelles et de la qualité de
surface
Ceramic tiles —
Part 2: Determination of dimensions and surface quality
Numéro de référence
ISO 10545-2:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 10545-2:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10545-2:2018(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Mesurage de la longueur et de la largeur ................................................................................................................................... 3

4.1 Appareillage............................................................................................................................................................................................... 3

4.2 Éprouvettes ................................................................................................................................................................................................ 3

4.3 Mode opératoire .................................................................................................................................................................................... 3

4.4 Expression des résultats ................................................................................................................................................................. 3

4.5 Rapport d’essai ....................................................................................................................................................................................... 3

5 Mesurage de l´épaisseur ............................................................................................................................................................................... 4

5.1 Appareillage............................................................................................................................................................................................... 4

5.2 Éprouvettes ................................................................................................................................................................................................ 4

5.3 Mode opératoire .................................................................................................................................................................................... 4

5.4 Expression des résultats ................................................................................................................................................................. 4

5.5 Rapport d’essai ....................................................................................................................................................................................... 4

6 Mesurage de la rectitude des arêtes ................................................................................................................................................. 5

6.1 Calcul ............................................................................................................................................................................................................... 5

6.2 Appareillage............................................................................................................................................................................................... 5

6.3 Éprouvettes ................................................................................................................................................................................................ 6

6.4 Mode opératoire .................................................................................................................................................................................... 6

6.5 Rapport d’essai ....................................................................................................................................................................................... 7

7 Mesurage de la rectangularité ................................................................................................................................................................ 7

7.1 Calcul ............................................................................................................................................................................................................... 7

7.2 Appareillage............................................................................................................................................................................................... 8

7.3 Éprouvettes ................................................................................................................................................................................................ 9

7.4 Mode opératoire .................................................................................................................................................................................... 9

7.5 Rapport d’essai ....................................................................................................................................................................................... 9

8 Mesurage de la planéité de surface (courbure et voile) .............................................................................................. 9

8.1 Appareillage............................................................................................................................................................................................10

8.1.1 Pour les carreaux de dimensions supérieures à 40 mm × 40 mm .....................................10

8.1.2 Pour les carreaux de dimensions inférieures ou égales à 40 mm × 40 mm ...............10

8.2 Éprouvettes .............................................................................................................................................................................................10

8.3 Mode opératoire .................................................................................................................................................................................10

8.3.1 Pour les carreaux de dimensions supérieures à 40 mm × 40 mm .....................................10

8.3.2 Pour les carreaux de dimensions inférieures ou égales à 40 mm × 40 mm ...............12

8.4 Expression des résultats ..............................................................................................................................................................12

8.5 Rapport d’essai ....................................................................................................................................................................................12

9 Qualité de surface .............................................................................................................................................................................................12

9.1 Défauts superficiels et effets intentionnels .................................................................................................................12

9.2 Appareillage............................................................................................................................................................................................12

9.3 Éprouvettes .............................................................................................................................................................................................13

9.4 Mode opératoire .................................................................................................................................................................................13

9.5 Expression des résultats ..............................................................................................................................................................13

9.6 Rapport d’essai ....................................................................................................................................................................................13

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 10545-2:2018(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 189, Carreaux en céramique.

Cette deuxième édition annule et remplace la première édition (ISO 10545-2:1995), qui a fait l'objet

d'une révision technique. Elle incorpore également le Corrigendum Technique ISO 10545-2:1995/

Cor 1:1997.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— pour la mesure de la longueur et de la largeur, l’écart doit être reporté en pourcentage et en

millimètres;

— pour la mesure de l’épaisseur, l’écart doit être reporté en pourcentage et en millimètres;

— pour la mesure de rectitude des arrêtes, l’écart doit être reporté en pourcentage et en millimètres;

— pour la mesure de courbure centrale, de courbure latérale et de voile, l’écart doit être reporté en

pourcentage et en millimètres;
— l’échantillonnage des éprouvettes a été modifié;

— pour la mesure de rectangularité des carreaux oblongs avec le bord le plus long ≥60 cm et dont le

ratio entre le côté le plus long et le côté le plus court ≥3, seuls δ et les écarts en pourcentage doivent

être déterminés; en conséquence, le rapport d’essai est modifié.

Une liste de toutes les parties de la série ISO 10545 se trouve sur le site web de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10545-2:2018(F)
Carreaux céramiques —
Partie 2:
Détermination des caractéristiques dimensionnelles et de
la qualité de surface
1 Domaine d'application

Le présent document spécifie des méthodes pour la détermination des caractéristiques dimensionnelles

(longueur, largeur, épaisseur, rectitude des arêtes, angularité, planéité) et de la qualité de surface de

tous les carreaux et dalles céramiques.

Les carreaux ayant une surface inférieure à 4 cm ne sont pas soumis aux mesurages de longueur, de

largeur, de rectitude des arêtes, d’angularité et de planéité.

NOTE Les tétons d’espacement, les bavures d´émail et autres irrégularités des côtés ne doivent pas être pris

en considération pour le mesurage de la longueur, de la largeur, de la rectitude des arêtes et de l’angularité, si

ceux-ci sont ultérieurement cachés dans les joints après la pose (installation).
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:/ /www. iso. org/obp

— IEC Electropedia: disponible à l’adresse http:/ /www.e lectropedia. org/
3.1
rectitude des arêtes

écart par rapport au plan défini par des mesure en trois positions à la surface des carreaux

Note 1 à l'article: Voir Figure 1.
3.2
écart de rectangularité
mesure de l’écart de rectangularité de chaque coin
Note 1 à l'article: Exprimé en millimètres.
Note 2 à l'article: Voir Figures 3 a) et 3 b).
3.3
mesure de la planéité de surface
mesures obtenues en trois points de la surface des carreaux

Note 1 à l'article: Les carreaux ayant sur leur belle face des reliefs qui empêchent le mesurage doivent, si possible,

être mesurés sur le revers.
© ISO 2018 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 10545-2:2018(F)
3.4
courbure centrale

écart du centre d’un carreau par rapport au plan défini par trois des quatre angles

Note 1 à l'article: Voir Figure 4.
3.5
courbure latérale

écart du centre d’une des arêtes d’un carreau par rapport au plan défini par trois des quatre angles

Note 1 à l'article: Voir Figure 5.
3.6
voile

écart du quatrième angle d’un carreau par rapport au plan défini par les trois autres

Note 1 à l'article: Voir Figure 6.
3.7
fente

toute rupture se produisant dans la masse du carreau visible sur le dessus et/ou sur le dessous

3.8
tressaillage
rupture de l´émail sous la forme de craquelures irrégulières (3.7)
3.9
manque d´émail
parties de la face d’un carreau émaillé ne possédant pas d´émail
3.10
moutonnement
dépression à la surface d’un carreau ou d’un émail
3.11
piqûre
minuscule trou à la surface d’un carreau émaillé
3.12
dévitrification de l´émail
cristallisation de l´émail apparente à l’oeil nu
3.13
point
tache
toute zone visuellement différente du reste de la surface du carreau
3.14
défaut sous l´émail
tout défaut apparent recouvert par l´émail
3.15
défaut de décoration
tout défaut apparent dans la décoration
3.16
éclat
fragment se détachant des bords, des coins ou de la surface d’un carreau
3.17
cloque

petite bulle de surface, éclatée ou non, due à l’expulsion de gaz durant la cuisson

2 © ISO 2018 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 10545-2:2018(F)
3.18
bord rugueux
toute irrégularité le long du bord du carreau
3.19
bavure
accumulation importante et inhabituelle d´émail le long du bord
3.20
défaut de polissage
effet de polissage
incohérence visuelle résultant du processus de polissage

Note 1 à l'article: Les défauts de polssage incluent mais sans s'y limiter, un polissage inégal, une réflectivité

incohérente, des marques abrasives ou des marques de broyeur qui ne sont pas comp

...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
