INTERNATIONAL STANDARD
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXCLIYHAPOjJHAfl OPTAHW3AUMJl no CTAHAAPTW3AWiW~ORGANISATION INTERNATIONALE DE NORMALISATION
Information to be given to the
Straight bevel gears -
manufacturer by the purchaser in Order to obtain the gear
required
Engrenages coniques - lndica tions S fournir au tailleur d ‘engrenages par Ie clien t pour ob tenir
Ia denture deSir&e
First edition - 1976-08-01
Ref. No. ISO 1341-1976 (E)
UDC 621.833.2 : 658.74
Desctiptors : gears, bevel gears, engineering drawings, specifications.
Price based on 2 pages
---------------------- Page: 1 ----------------------

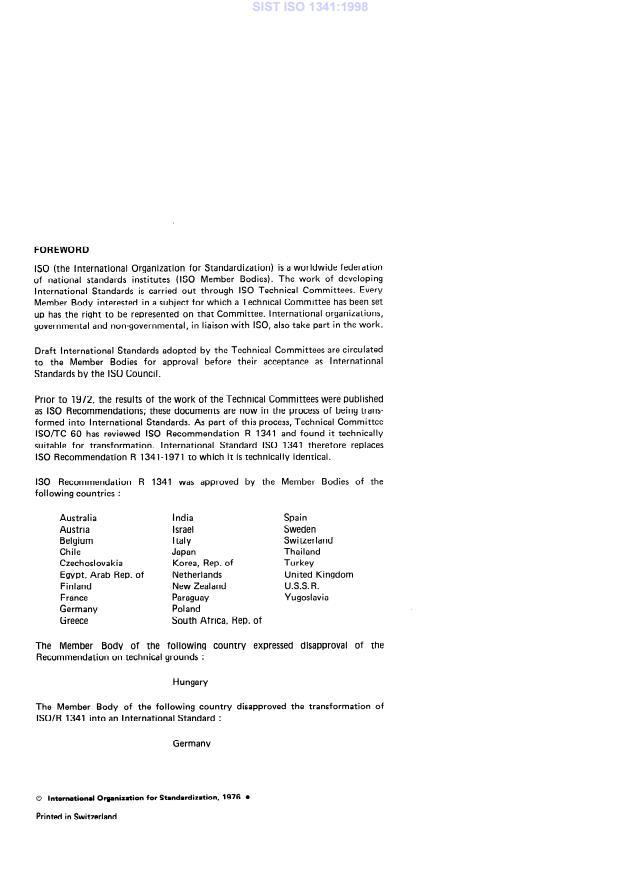

FOREWORD
ISO (the International Organization for Standardization) is a worldwide federation
of national Standards institutes (ISO Member Bodies). The work of developing
International Standards is carried out through ISO Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the ISO Council.
Prior to 1972, the results of the work of the Technical Committees were published
as ISO Recommendations; these documents are now in the process of being trans-
formed into International Standards. As part of this process, Technical Committee
lSO/TC 60 has reviewed ISO Recommendation R 1341 and found it technically
suitable for transformation. International Standard ISO 1341 therefore replaces
ISO Recommendation R 1341-1971 to which it is technically identical.
ISO Recommendation R 1341 was approved by the Member Bodies of the
following countries :
Australia India Spain
Austria Israel Sweden
Belgium Italy Switzerland
Chile
Japan Thailand
Czechoslovakia Korea, Rep. of Turkey
Egypt, Arab Rep. of Netherlands United Kingdom
Finland New Zealand U.S.S. R.
France Paraguay Yugoslavia
Germany Pol and
G reece South Africa, Rep. of
The Member Body following country expressed disapproval
of the of the
Recommendation on technical grounds :
Hungary
The Member Body of the following country disapproved the transformation of
ISO/R 1341 into an International Standard :
Germany
0 International Organkation for Standardkation, 1976 l
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD ISO 1341-1976 (E)
Straight bevel gears - Information to be given to the
manufacturer by the purchaser in Order to obtain the gear
required
- Distance to the locating face :
1 SCOPE AND FIELD OF APPLICATION
This International Standard specifies the information which a: from the pitch cone apex (locating distance) and
should be stated on all straight bevel gear drawings. For tolerante
each particular case they should be completed by such
b : from the pitch circle
information as may be necessary or useful.
c: from the tip circle of the tip cone
tip distance)
and tolerante
2 REFERENCES
d : from the tip circle of the inner cone
I SO/ R 468, Surface roughness.
e: from the inner face
ISO 677, Basic rack of straight bevel
...
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.]REQLNHEngrenages coniques -- Indications à fournir au tailleur d'engrenages par le client pour obtenir la denture désiréeStraight bevel gears -- Information to be given to the manufacturer by the purchaser in order to obtain the gear required21.200GonilaGearsICS:Ta slovenski standard je istoveten z:ISO 1341:1976SIST ISO 1341:1998en01-avgust-1998SIST ISO 1341:1998SLOVENSKI
STANDARD
SIST ISO 1341:1998
INTERNATIONAL STANDARD INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXCLIYHAPOjJHAfl OPTAHW3AUMJl no CTAHAAPTW3AWiW~ORGANISATION INTERNATIONALE DE NORMALISATION Straight bevel gears - Information to be given to the manufacturer by the purchaser in Order to obtain the gear required Engrenages coniques - lndica tions S fournir au tailleur d ‘engrenages par Ie clien t pour ob tenir Ia denture deSir&e First edition - 1976-08-01 UDC 621.833.2 : 658.74 Ref. No. ISO 1341-1976 (E) Desctiptors : gears, bevel gears, engineering drawings, specifications. Price based on 2 pages SIST ISO 1341:1998
FOREWORD ISO (the International Organization for Standardization) is a worldwide federation of national Standards institutes (ISO Member Bodies). The work of developing International Standards is carried out through ISO Technical Committees. Every Member Body interested in a subject for which a Technical Committee has been set up has the right to be represented on that Committee. International organizations, governmental and non-governmental, in liaison with ISO, also take part in the work. Draft International Standards adopted by the Technical Committees are circulated to the Member Bodies for approval before their acceptance as International Standards by the ISO Council. Prior to 1972, the results of the work of the Technical Committees were published as ISO Recommendations; these documents are now in the process of being trans- formed into International Standards. As part of this process, Technical Committee lSO/TC 60 has reviewed ISO Recommendation R 1341 and found it technically suitable for transformation. International Standard ISO 1341 therefore replaces ISO Recommendation R 1341-1971 to which it is technically identical. ISO Recommendation R 1341 was approved by the Member Bodies of the following countries : Australia Austria Belgium Chile Czechoslovakia Egypt, Arab Rep. of Finland France Germany G reece The Member Body of the following Recommendation on technical grounds : India Israel Italy Japan Korea, Rep. of Netherlands New Zealand Paraguay Pol and South Africa, Rep. of Spain Sweden Switzerland Thailand Turkey United Kingdom U.S.S. R. Yugoslavia country expressed disapproval of the Hungary The Member Body of the following country disapproved the transformation of ISO/R 1341 into an International Standard : Germany 0 International Organkation for Standardkation, 1976 l Printed in Switzerland SIST ISO 1341:1998
INTERNATIONAL STANDARD ISO 1341-1976 (E) Straight bevel gears - Information to be given to the manufacturer by the purchaser in Order to obtain the gear required 1 SCOPE AND FIELD OF APPLICATION This International Standard specifies the information which should be stated on all straight bevel gear drawings. For each particular case they should be completed by such information as may be necessary or useful. 2 REFERENCES I SO/ R 468, Surface roughness. ISO 677, B
...
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.]REQLNHEngrenages coniques -- Indications à fournir au tailleur d'engrenages par le client pour obtenir la denture désiréeStraight bevel gears -- Information to be given to the manufacturer by the purchaser in order to obtain the gear required21.200GonilaGearsICS:Ta slovenski standard je istoveten z:ISO 1341:1976SIST ISO 1341:199en01-QRYHPEHU-199SIST ISO 1341:199SLOVENSKI
STANDARD
SIST ISO 1341:1995
INTERNATIONAL STANDARD INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXCLIYHAPOjJHAfl OPTAHW3AUMJl no CTAHAAPTW3AWiW~ORGANISATION INTERNATIONALE DE NORMALISATION Straight bevel gears - Information to be given to the manufacturer by the purchaser in Order to obtain the gear required Engrenages coniques - lndica tions S fournir au tailleur d ‘engrenages par Ie clien t pour ob tenir Ia denture deSir&e First edition - 1976-08-01 UDC 621.833.2 : 658.74 Ref. No. ISO 1341-1976 (E) Desctiptors : gears, bevel gears, engineering drawings, specifications. Price based on 2 pages SIST ISO 1341:1995
FOREWORD ISO (the International Organization for Standardization) is a worldwide federation of national Standards institutes (ISO Member Bodies). The work of developing International Standards is carried out through ISO Technical Committees. Every Member Body interested in a subject for which a Technical Committee has been set up has the right to be represented on that Committee. International organizations, governmental and non-governmental, in liaison with ISO, also take part in the work. Draft International Standards adopted by the Technical Committees are circulated to the Member Bodies for approval before their acceptance as International Standards by the ISO Council. Prior to 1972, the results of the work of the Technical Committees were published as ISO Recommendations; these documents are now in the process of being trans- formed into International Standards. As part of this process, Technical Committee lSO/TC 60 has reviewed ISO Recommendation R 1341 and found it technically suitable for transformation. International Standard ISO 1341 therefore replaces ISO Recommendation R 1341-1971 to which it is technically identical. ISO Recommendation R 1341 was approved by the Member Bodies of the following countries : Australia Austria Belgium Chile Czechoslovakia Egypt, Arab Rep. of Finland France Germany G reece The Member Body of the following Recommendation on technical grounds : India Israel Italy Japan Korea, Rep. of Netherlands New Zealand Paraguay Pol and South Africa, Rep. of Spain Sweden Switzerland Thailand Turkey United Kingdom U.S.S. R. Yugoslavia country expressed disapproval of the Hungary The Member Body of the following country disapproved the transformation of ISO/R 1341 into an International Standard : Germany 0 International Organkation for Standardkation, 1976 l Printed in Switzerland SIST ISO 1341:1995
INTERNATIONAL STANDARD ISO 1341-1976 (E) Straight bevel gears - Information to be given to the manufacturer by the purchaser in Order to obtain the gear required 1 SCOPE AND FIELD OF APPLICATION This International Standard specifies the information which should be stated on all straight bevel gear drawings. For each particular case they should be completed by such information as may be necessary or useful. 2 REFERENCES I SO/ R 468, Surface roughness. ISO 677, Ba
...
NORME INTERNATIONALE~
.
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXjJYHAPOfiHAfi OPI-AHM3AWR no CTAHAAPTM3ALWWi *ORGANISATION INTERNATIONALE DE NORMALISATION
Engrenages coniques - Indications à fournir au tailleur
d’engrenages par le client pour obtenir la denture désirée
Straight bevel gears - Information to be given to the manufacturer b y the purchaser in order
to obtain the gear required
Première édition - 1976-08-01
CDU 621.833.2 : 658.74 - Réf. no : ISO 1341-1976 (F)
Descripteurs : engrenage, engrenage conique, dessin technique, spécification.
Prix basé sur 2 pages
---------------------- Page: 1 ----------------------

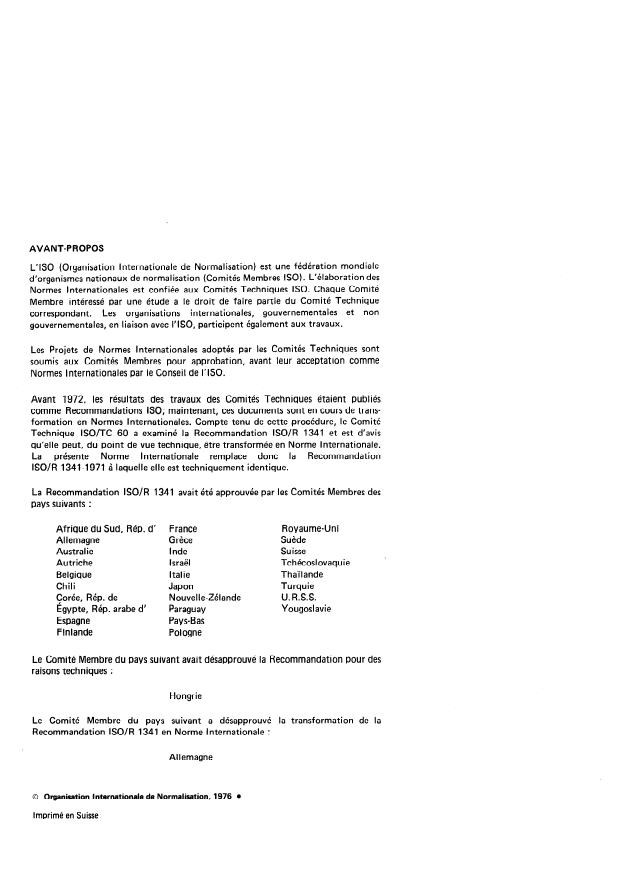

AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres ISO). L’élaboration des
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
Avant 1972, les résultats des travaux des Comités Techniques étaient publiés
comme Recommandations KO; maintenant, ces documents sont en cours de trans-
formation en Normes Internationales. Compte tenu de cette procédure, le Comité
Technique ISO/TC 60 a examiné la Recommandation ISO/R 1341 et est d’avis
qu’elle peut, du point de vue technique, être transformée en Norme Internationale.
La présente Norme Internationale remplace donc la Recommandation
lSO/R 1341-1971 à laquelle elle est techniquement identique.
La Recommandation ISO/R 1341 avait été approuvée par les Comités Membres des
pays suivants :
Afrique du Sud, Rép. d’ France Royaume-Uni
Allemagne Grèce Suède
Australie Inde Suisse
Autriche Israël Tchécoslovaquie
Belgique Italie Thaïlande
Chili Japon Turquie
Corée, Rép. de Nouvelle-Zélande
U. R.S.S.
Égypte, Rép. arabe d’
Paraguay Yougoslavie
Espagne
Pays-Bas
Finlande
Pologne
Le Comité Membre du pays suivant avait désapprouvé la R ecommand ation pour des
raisons techniques :
Hongrie
Le Comité Membre du pays suivant
désapprouvé la transformation de la
Recommandation ISO/R 1341 en Norme
,n ternationale :
Allemagne
0 Organisation Internationale de Normalisation, 1976 l
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 1341-1976 (F)
Indications à fournir au tailleur
Engrenages coniques -
d’engrenages par le client pour obtenir la denture désirée
1 OBJET ET DOMAINE D’APPLICATION - Distance à la face de départ :
La présente Norme Internationale spécifie les indications a: du sommet du cône primitif (distance de départ)
qu’il convient de trouver sur tous les dessins d’engrenages et tolérance
coniques à denture droite. Pour chaque cas particulier,
b : du cercle primitif
celles-ci doivent être complétées par les indications propres
à ces cas et qu’il serait nécessaire ou utile de préciser.
c:
du cercle de tête du cône de tête (distance de
tête) et tolérance
2 RÉFÉRENCES
d : du cercle de tête du cône complémentaire interne
I SOI R 468, Rugosité de surface.
e: de la face intérieure
I SO 677, Engrenages coniques à dent
...
NORME INTERNATIONALE~
.
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXjJYHAPOfiHAfi OPI-AHM3AWR no CTAHAAPTM3ALWWi *ORGANISATION INTERNATIONALE DE NORMALISATION
Engrenages coniques - Indications à fournir au tailleur
d’engrenages par le client pour obtenir la denture désirée
Straight bevel gears - Information to be given to the manufacturer b y the purchaser in order
to obtain the gear required
Première édition - 1976-08-01
CDU 621.833.2 : 658.74 - Réf. no : ISO 1341-1976 (F)
Descripteurs : engrenage, engrenage conique, dessin technique, spécification.
Prix basé sur 2 pages
---------------------- Page: 1 ----------------------
AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres ISO). L’élaboration des
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
Avant 1972, les résultats des travaux des Comités Techniques étaient publiés
comme Recommandations KO; maintenant, ces documents sont en cours de trans-
formation en Normes Internationales. Compte tenu de cette procédure, le Comité
Technique ISO/TC 60 a examiné la Recommandation ISO/R 1341 et est d’avis
qu’elle peut, du point de vue technique, être transformée en Norme Internationale.
La présente Norme Internationale remplace donc la Recommandation
lSO/R 1341-1971 à laquelle elle est techniquement identique.
La Recommandation ISO/R 1341 avait été approuvée par les Comités Membres des
pays suivants :
Afrique du Sud, Rép. d’ France Royaume-Uni
Allemagne Grèce Suède
Australie Inde Suisse
Autriche Israël Tchécoslovaquie
Belgique Italie Thaïlande
Chili Japon Turquie
Corée, Rép. de Nouvelle-Zélande
U. R.S.S.
Égypte, Rép. arabe d’
Paraguay Yougoslavie
Espagne
Pays-Bas
Finlande
Pologne
Le Comité Membre du pays suivant avait désapprouvé la R ecommand ation pour des
raisons techniques :
Hongrie
Le Comité Membre du pays suivant
désapprouvé la transformation de la
Recommandation ISO/R 1341 en Norme
,n ternationale :
Allemagne
0 Organisation Internationale de Normalisation, 1976 l
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 1341-1976 (F)
Indications à fournir au tailleur
Engrenages coniques -
d’engrenages par le client pour obtenir la denture désirée
1 OBJET ET DOMAINE D’APPLICATION - Distance à la face de départ :
La présente Norme Internationale spécifie les indications a: du sommet du cône primitif (distance de départ)
qu’il convient de trouver sur tous les dessins d’engrenages et tolérance
coniques à denture droite. Pour chaque cas particulier,
b : du cercle primitif
celles-ci doivent être complétées par les indications propres
à ces cas et qu’il serait nécessaire ou utile de préciser.
c:
du cercle de tête du cône de tête (distance de
tête) et tolérance
2 RÉFÉRENCES
d : du cercle de tête du cône complémentaire interne
I SOI R 468, Rugosité de surface.
e: de la face intérieure
I SO 677, Engrenages coniques à dent
...
