ISO 8489-4:1995

Textile machinery and accessories - Cones for cross winding - Part 4: Dimensions, tolerances and designation of cones with half angle 4 degrees 20' for winding for dyeing purposes

Specifies the main dimensions, tolerances and designation of cones for cross winding for dyeing purposes with a half angle of cone 4° 20 ' . Furthermore, directives are given for the characteristics of cones and for the control of the diameters and lengths of the cone.

Matériel pour l'industrie textile — Cônes pour bobinage croisé — Partie 4: Dimensions, tolérances et désignation des cônes avec demi-angle au sommet de 4 degrés 20' pour bobinage pour la teinture

General Information

• Status: Published
• Publication Date: 20-Dec-1995
• ICS: 59.120.20 - Winding machines and equipment
• Technical Committee: ISO/TC 72/SC 1 - Spinning preparatory, spinning, twisting and winding machinery and accessories
• Drafting Committee: ISO/TC 72/SC 1 - Spinning preparatory, spinning, twisting and winding machinery and accessories
• Current Stage: 9599 - Withdrawal of International Standard
• Start Date: 16-Oct-2024
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 324:1978 - Textile machinery and accessories - Cones for cross winding for dyeing purposes - Half angle of the cone 4 degrees 20'
• Effective Date: 15-Apr-2008

Overview

ISO 8489-4:1995 - "Textile machinery and accessories - Cones for cross winding - Part 4" - specifies the dimensions, tolerances and designation of cones for cross winding used specifically for dyeing, with a cone half angle of 4°20'. The standard also gives directives on cone characteristics (materials, surface treatment, perforation) and on inspection methods for cone diameters and length.

Key topics and technical requirements

• Scope: Cones for cross winding intended for dyeing operations, defined by a half‑angle of 4°20'.

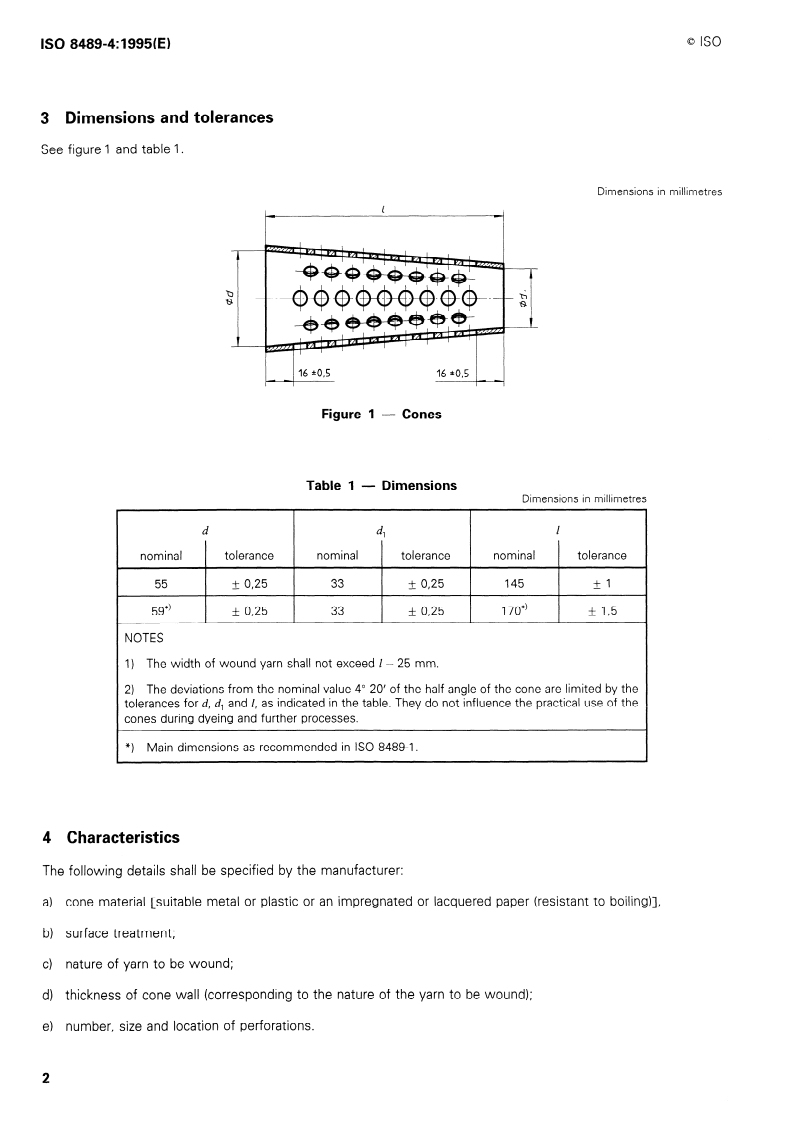

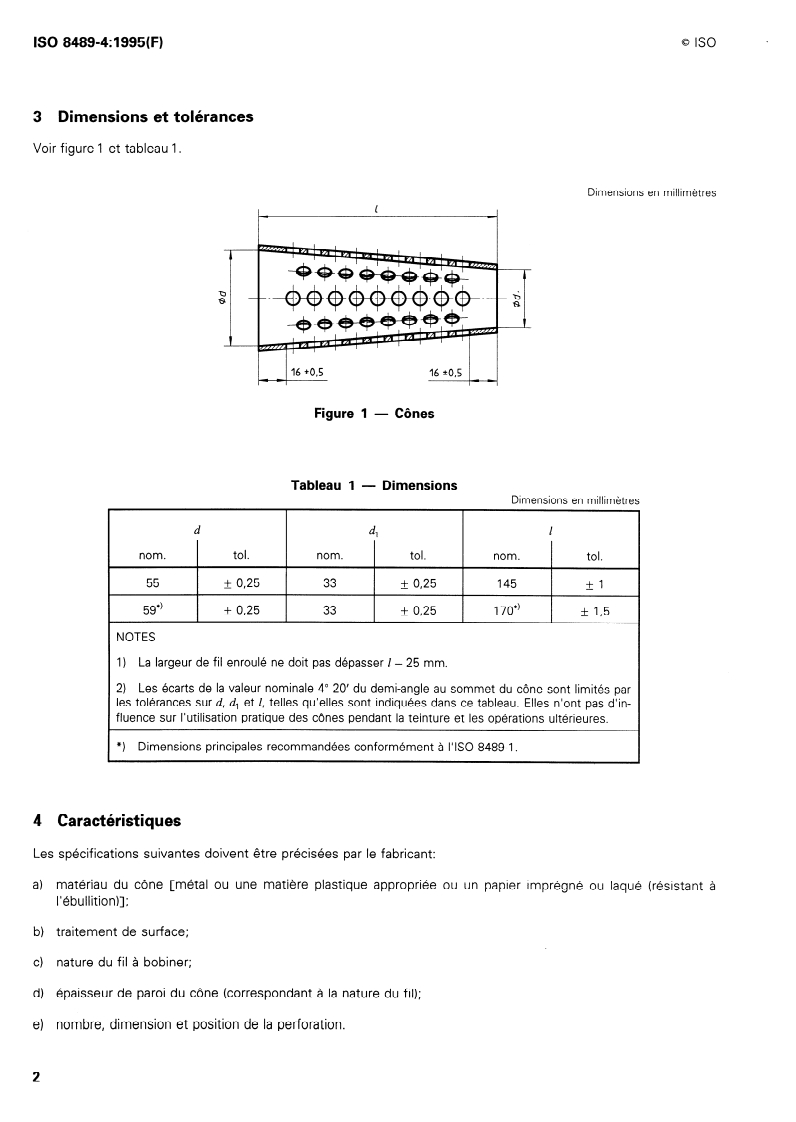

• Main dimensions and tolerances: Nominal internal large diameter and cone length are specified and controlled; tolerances on these dimensions limit deviations of the half‑angle and ensure interchangeability for dyeing processes. (Exact dimensional tables are provided in the standard.)
• Designation rule: Cones are designated using the format:
  Cône ISO 8489-4 - [large internal diameter] x [length]
  Example: Cône ISO 8489-4 - 59 x 170
• Material and construction characteristics: Manufacturer must specify material (metal, suitable plastics, or impregnated/varnished paper resistant to boiling), wall thickness (appropriate to yarn type), surface treatment, and number/position/size of perforations.
• Minimum distances: Minimum distance from cone ends to nearest holes: 16 mm + 0.5 mm.
• Control and gauging:
  • Conical gauge: edges of the cone must fall between tolerance marks when seated on the gauge. Gauge diameters have a tolerance class js6 (see ISO 286‑1:1988).
  • Length measurement: use an appropriate length measuring instrument (e.g., calipers); the conical gauge is not suitable for length control.

Applications and users

ISO 8489-4:1995 is practical for:

• Cone manufacturers - to produce cones that meet standardized dimensions and are fit for dyeing processes.
• Textile machinery designers and OEMs - to ensure compatibility of winding/dyeing equipment with standardized cones.
• Quality control laboratories and production managers - to inspect cone diameters, lengths and ensure conformity during procurement or incoming inspection.
• Dye houses and textile converters - to select cones that guarantee uniform winding and reliable dyeing performance.

Related standards

• ISO 8489-1:1995 - Cones for cross winding - Principal recommended dimensions
• ISO 8489 parts 2, 3, 5 - Other half‑angle specifications for cones
• ISO 286‑1:1988 - ISO system of tolerances and fits (reference for gauge tolerance class js6)

Keywords: ISO 8489-4:1995, cones for cross winding, dyeing cones, cone dimensions tolerances, textile machinery, cone designation, conical gauge, ISO 286-1.

Standards Content (Sample)

INTERNATIONAL
ISO
STANDARD
8489-4
First edition
1995-12-15
Textile machinery and accessories -
Cones for Cross winding -
Part 4:
Dimensions, tolerantes and designation
of cones with half angle 4” 20’ for winding
for dyeing purposes
Mat&iel pour I’industrie textile - C6nes pour bobinage croise -
Partie 4: Dimensions, tolkances
et dksigna tion des c6nes avec
demi-angle au sommet de 4” 20’ pour bobinage pour Ia teinture
Reference number
ISO 8489-4: 1995(E)
ISO 8489-4: 1995(E)

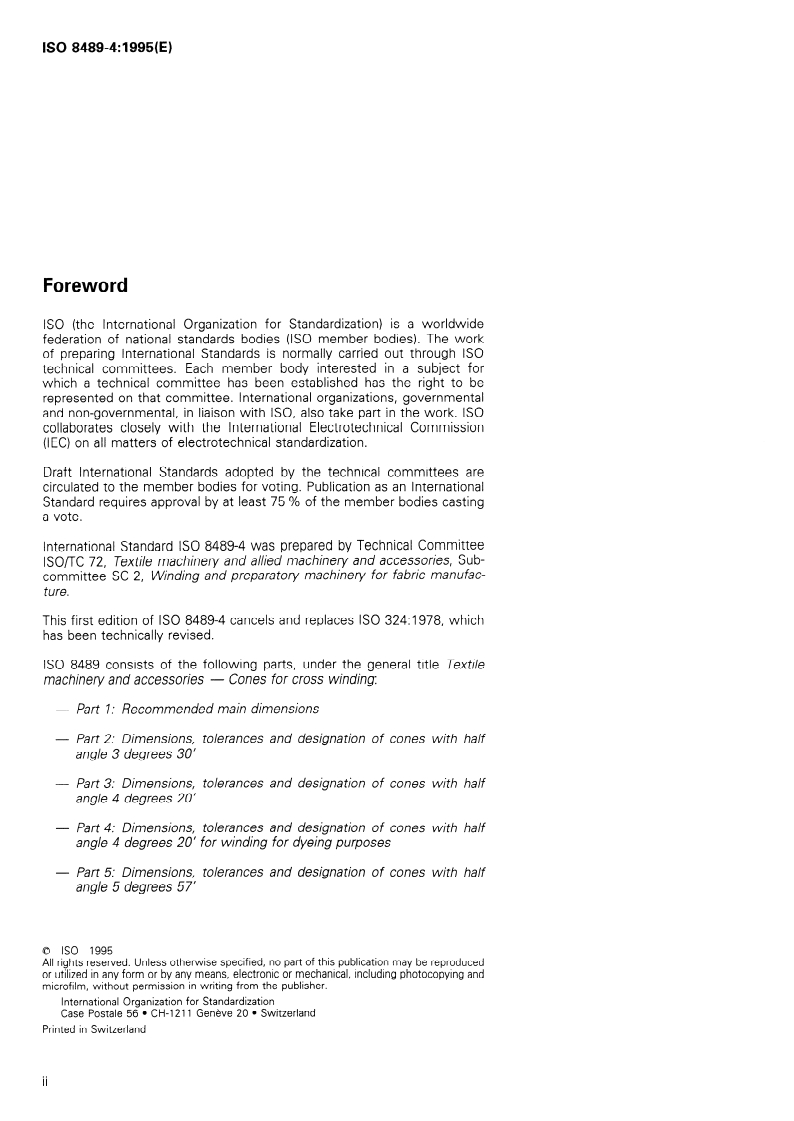

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 8489-4 was prepared by Technical Committee
lSO/TC 72, Textile machinery and allied machinery and accessories, Sub-
committee SC 2, Winding and preparatory machinery for fabric manufac-
ture.
This first edition of ISO 8489-4 cancels and replaces ISO 324:1978, which
has been technically revised.
ISO 8489 consists of the following Parts, under the general title Textile
machinery and accessories - Cones for Cross winding:
- Part 1: ßecommended main dimensions
- Part 2: Dimensions, tolerantes and designation of cones with half
angle 3 degrees 30’
- Part 3: Dimensions, tolerantes and designation of cones with half
angle 4 degrees 20’
- Part 4: Dimensions, tolerantes and ’ designation of cones with half
angle 4 degrees 20’ for winding for dyeing purposes
- Part 5: Dimensions, tolerantes and designation of cones with half
angle 5 degrees 57’
0 ISO 1995
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronie or mechanical, including photocopying and
microfilm, without Permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1 211 Geneve 20 l Switzerland
Printed in Switzerland
ISO 8489-4: 1995(E)
INTERNATIONAL STANDARD 0 ISO
Textile machinery and accessories - Cones for Cross
winding -
Part 4:
Dimensions, tolerantes and designation of cones with half
angle 4” 20’ for winding for dyeing purposes
1 Scope
This part of ISO 8489 specifies the main dimensions, tolerantes and designation of cones for cross winding for
dyeing purposes with a half angle of cone 4” 20 ’. Furthermore, directives are given for the characteristics of cones
and for the control of the diameters and lengths of the cone.
2 Normative references
The following Standards contain provisions which, through reference in this text, constitute provisions of this part
of ISO 8489. At the time of publication, the editions indicated were valid. All Standards are subject to revision, and
Parties to agreements based on this part of ISO 8489 are encouraged to investigate the possibili
...

NORME ISO
INTERNATIONALE 8489-4
Première édition
19954 2-15
Matériel pour l’industrie textile - Cônes
pour bobinage croisé -
Partie 4:
Dimensions, tolérances et désignation des
cônes avec demi-angle au sommet de 4” 20’
pour bobinage pour la teinture
Textile machinery and accessories - Cones for cross winding -
Part 4: Dimensions, tolerances and designation of cones with half angle
4” 20’ for winding for dyeing purposes
Numéro de référence
ISO 8489-4: ‘l995( F)

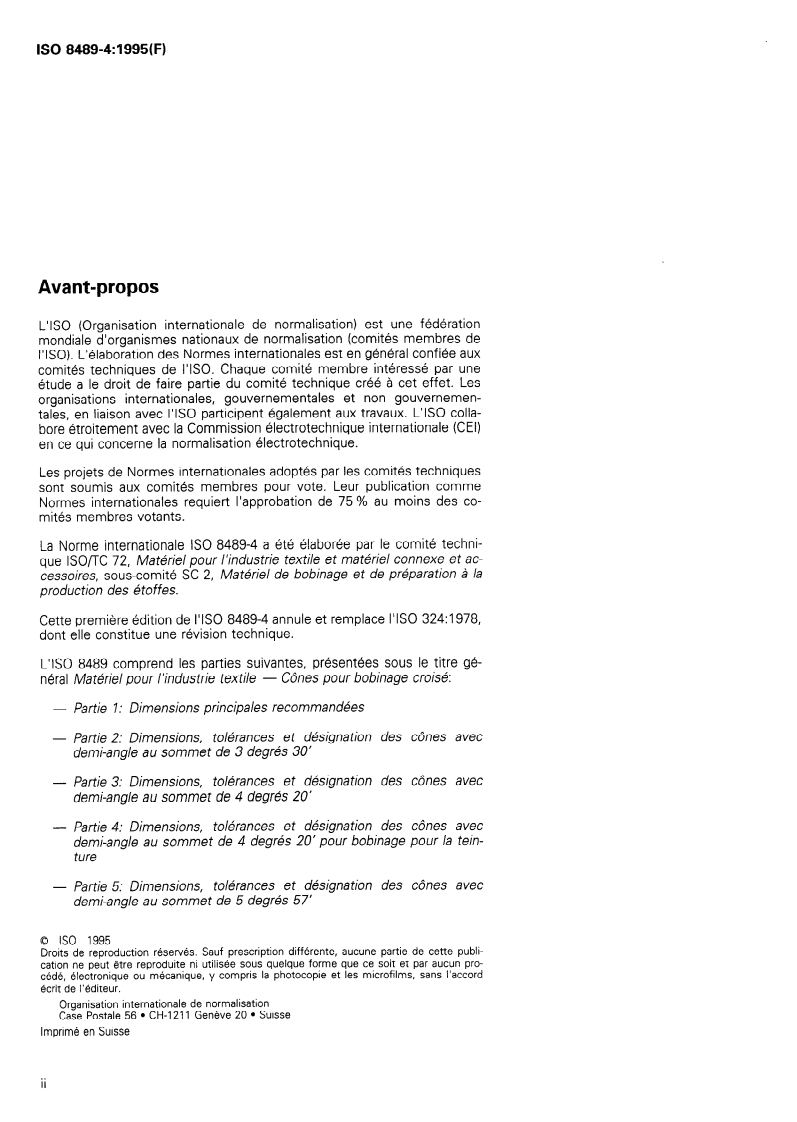

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 8489-4 a été élaborée par le comité techni-
que lSO/TC 72, Matériel pour l’industrie textile et matériel connexe et ac-
cessoires, sous-comité SC 2, Matériel de bobinage et de préparation à la
production des étoffes.
Cette première édition de I’ISO 8489-4 annule et remplace I’ISO 324:1978,
dont elle constitue une révision technique.
L’ISO 8489 comprend les parties suivantes, présentées sous le titre gé-
néral Matériel pour l’industrie textile - Cônes pour bobinage croisé:
- Partie 1: Dimensions principales recommandées
- Partie 2: Dimensions, tolérances et désignation des cônes avec
demi-angle au sommet de 3 degrés 30’
- Partie 3: Dimensions, tolérances et désignation des cônes avec
demi-angle au sommet de 4 degrés 20’
- Partie 4: Dimensions, tolérances et désignation des cônes avec
demi-angle au sommet de 4 degrés 20’ pour bobinage pour la tein-
ture
- Partie 5: Dimensions’ tolérances et désignation des cônes avec
demi-angle au sommet de 5 degrés 57’
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
II
NORME INTERNATIONALE 0 ISo ISO 8489-4: 1995(F)
Matériel pour l’industrie textile - Cônes pour
bobinage croisé -
Partie 4:
Dimensions, tkrances et désignation des cônes avec
demi-angle au sommet de 4” 20’ pour bobinage pour la
teinture
1 Domaine d’application
La présente partie de I’ISO 8489 prescrit les dimensions principales et les tolérances et spécifie la désignation des
cônes pour bobinage croisé pour la teinture, avec un demi-angle au sommet du cône de 4” 20’. En outre, elle
donne des indications sur les caractéristiques des cônes et le contrôle des diamètres et de la longueur du cône.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente partie de I’ISO 8489. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
partie de I’ISO 8489 sont invitées à rechercher la possibilité d’a
...

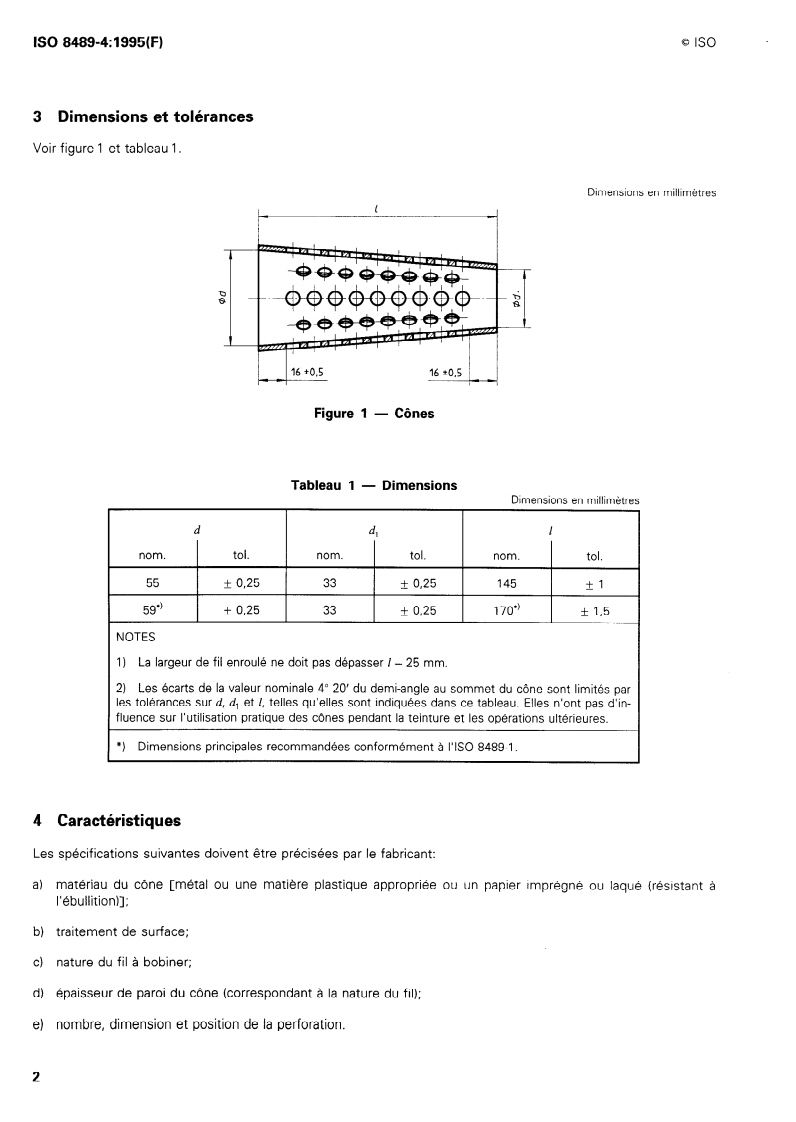

NORME ISO
INTERNATIONALE 8489-4
Première édition
19954 2-15
Matériel pour l’industrie textile - Cônes
pour bobinage croisé -
Partie 4:
Dimensions, tolérances et désignation des
cônes avec demi-angle au sommet de 4” 20’
pour bobinage pour la teinture
Textile machinery and accessories - Cones for cross winding -
Part 4: Dimensions, tolerances and designation of cones with half angle
4” 20’ for winding for dyeing purposes
Numéro de référence
ISO 8489-4: ‘l995( F)

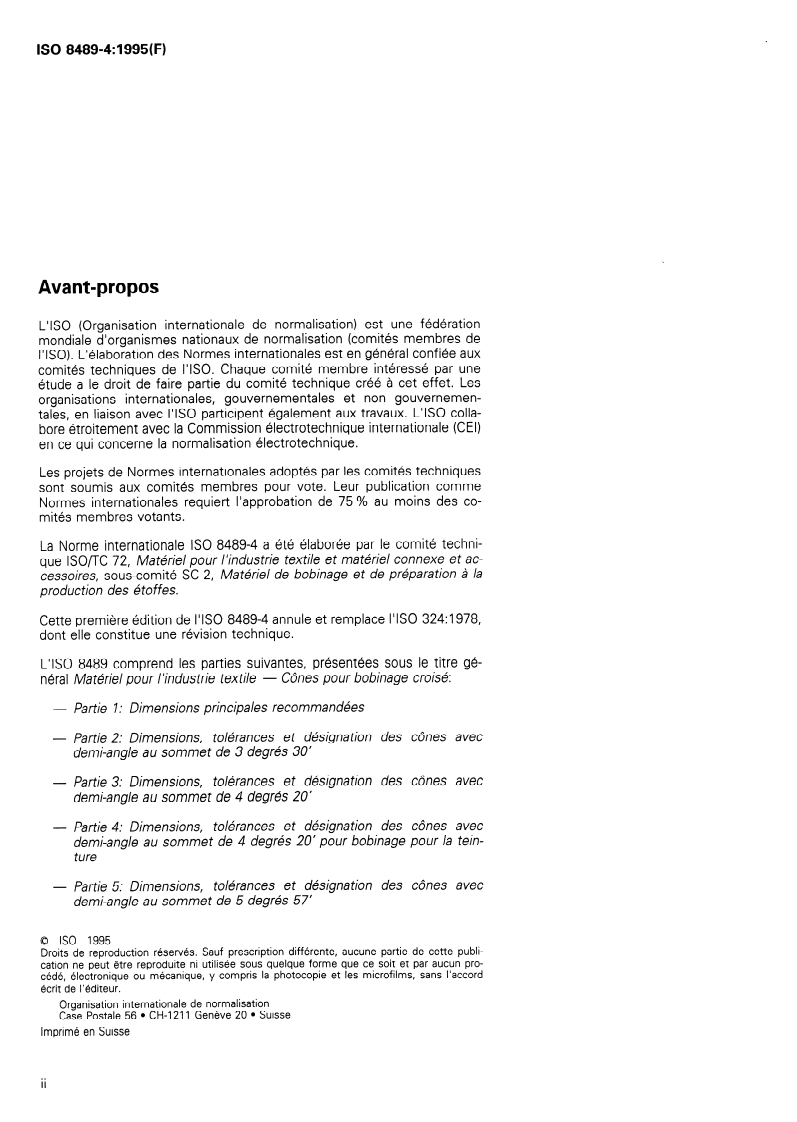

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 8489-4 a été élaborée par le comité techni-
que lSO/TC 72, Matériel pour l’industrie textile et matériel connexe et ac-
cessoires, sous-comité SC 2, Matériel de bobinage et de préparation à la
production des étoffes.
Cette première édition de I’ISO 8489-4 annule et remplace I’ISO 324:1978,
dont elle constitue une révision technique.
L’ISO 8489 comprend les parties suivantes, présentées sous le titre gé-
néral Matériel pour l’industrie textile - Cônes pour bobinage croisé:
- Partie 1: Dimensions principales recommandées
- Partie 2: Dimensions, tolérances et désignation des cônes avec
demi-angle au sommet de 3 degrés 30’
- Partie 3: Dimensions, tolérances et désignation des cônes avec
demi-angle au sommet de 4 degrés 20’
- Partie 4: Dimensions, tolérances et désignation des cônes avec
demi-angle au sommet de 4 degrés 20’ pour bobinage pour la tein-
ture
- Partie 5: Dimensions’ tolérances et désignation des cônes avec
demi-angle au sommet de 5 degrés 57’
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
II
NORME INTERNATIONALE 0 ISo ISO 8489-4: 1995(F)
Matériel pour l’industrie textile - Cônes pour
bobinage croisé -
Partie 4:
Dimensions, tkrances et désignation des cônes avec
demi-angle au sommet de 4” 20’ pour bobinage pour la
teinture
1 Domaine d’application
La présente partie de I’ISO 8489 prescrit les dimensions principales et les tolérances et spécifie la désignation des
cônes pour bobinage croisé pour la teinture, avec un demi-angle au sommet du cône de 4” 20’. En outre, elle
donne des indications sur les caractéristiques des cônes et le contrôle des diamètres et de la longueur du cône.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente partie de I’ISO 8489. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
partie de I’ISO 8489 sont invitées à rechercher la possibilité d’a
...
