ISO 782:1975

Withdrawal of ISO 782-1975

Annulation de l'ISO 782-1975

General Information

• Status: Withdrawn
• Publication Date: 30-Sep-1975
• Withdrawal Date: 30-Sep-1975
• ICS: 37.080 - Document imaging applications
• Technical Committee: ISO/TC 171 - Document management applications
• Drafting Committee: ISO/TC 171 - Document management applications
• Current Stage: 9599 - Withdrawal of International Standard
• Completion Date: 01-Jan-1983

Standards Content (Sample)

-\
INTERNATIONAL STANDARD @
782
‘ai!
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION .MEI.lS HAP03H411 OPrAHM3AUMR II0 CTAHflAPTM3AUMM *ORGANISATION INTERNATIONALE DE NORMALISATION
Microcopying - Measurement of screen luminance of
microfilm readers
Microcopie - Mesurage de la luminance des écrans d‘appareils de lecture
First edition - 1975-10-15
UDC 778.148 : 535.241.42 : 002 Ref. No. IS0 782-1975 (E)
Descriptors : film readers, microcopies, screens (displays), luminance, measurement.
Price based on 4 pages

---------------------- Page: 1 ----------------------

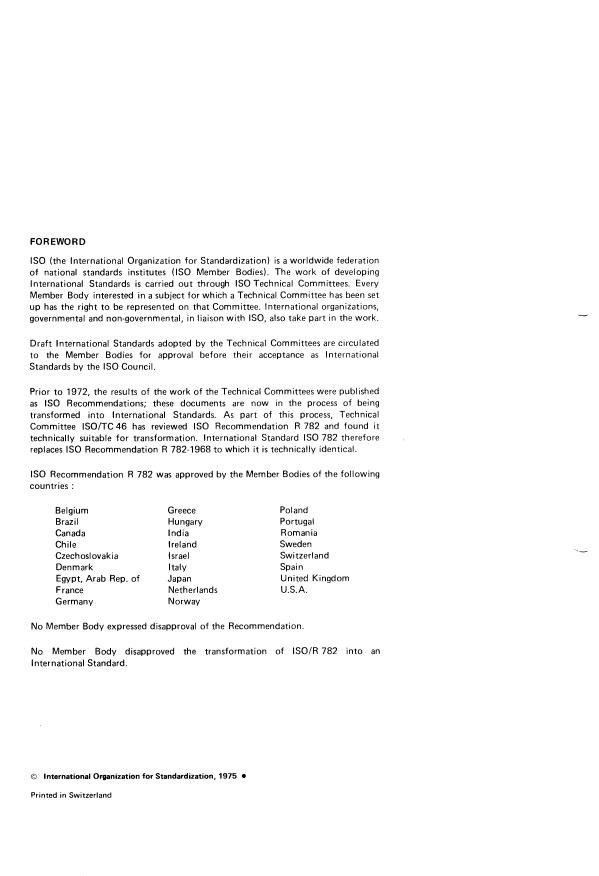

FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
International Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the IS0 Council.
Prior to 1972, the results of the work of the Technical Committees were published
as IS0 Recommendations; these documents are now in the process of being
transformed into International Standards. As part of this process, Technical
Committee lSO/TC46 has reviewed IS0 Recommendation R 782 and found it
technically suitable for transformation. International Standard IS0 782 therefore
replaces IS0 Recommendation R 782-1968 to which it is technically identical.
IS0 Recommendation R 782 was approved by the Member Bodies of the following
countries :
Belgium Greece Poland
Brazil Hungary Portugal
Canada India R Oman ia
Chile Ireland Sweden
.-
Czechoslovakia Israel Switzerland
Spain
Den m ark Italy
United Kingdom
Egypt, Arab Rep. of Japan
U.S.A.
France Netherlands
Germany Norway
No Member Body expressed disapproval of the Recommendation.
No Member Body disapproved the transformation of ISO/R 782 into an
International Standard.
O International Organization for Standardization, 1975
Printed in Switzerland

---------------------- Page: 2 ----------------------
I NTE RNATl ON AL STANDARD
IS0 782-1975 (E)
Microcopying - Measurement of screen luminance of
microfilm readers
O INTRODUCTION The proposed method of measurement cannot alone solve
the problem of adapting the luminance of microcopy reader
screens to the physiological requirements of the human eye.
At a later stage, minimal luminance values will have to be
The screen luminance of a microfilm reader is an essential determined, as well as the maximal values of the luminance
factor of eye comfort. However, while certain essential (see 4.2.1) on one and the same
logarithmic differences
,
requirements of the human eye as regards luminance can be
screen.
defined physiologically, it is more difficult to characterize a
The results obtained with both opaque and translucent
microcopy reader screen simply by one or more luminance
screens are comparable within each category but to a lesser
values corresponding to these physiological requirements.
degree from one category to the other.
The experts hesitated in particular between two very
However, the method will allow comparison of the
different methods of measurement of screen luminance. A
performance of various readers available on the market and
first method could consist in taking luminance
should lead to improved equipment.
measurements perpendicular to the screen and over its
entire surface; a second method could consist in fixing the
measuring instrument opposite the centre of the screen and
taking the luminance measurements by swivelling the
1 SCOPE
instrument.
This International Standard specifies a method of
In practice, and especially with translucent screens, the
measurement associating with various points of a
results obtained with each of these two methods are
microcopy reader screen
fundamentally different. Moreover, the first one is not
a) data representing luminance values and expressing
always practicable, owing to the geometrical layout of the
the impression of luminance produced on an observer
apparatus.
facing the screen;
To approximate as closely as possible to the actual
b) data representing luminance logarithmic differences
conditions of use of the readers, it seemed necessary to
il
and expressing the impression of luminance uniformity
combine the two methods by splitting the surface of the
produced on an observer facing the screen.
screen into separate areas and examining each area
according to precisely stated rules.
The width of 21 cm given to these areas was not fixed at
2 FIELD OF APPLICATION
random. Physiologically it represents, margins included, the
expanse which can normally be scanned by the eye of an 2.1 This International Standard applies to microfilm
observer glancing at a written text. 1 ) reading apparatus having translucent or built-in opaque
screens. It does not apply to apparatus using virtual (aerial)
The distance of 33cm between screen and measuring
images, nor to apparatus in which the conditions of 3.4 and
instrument corresponds to the normal reading distance for a
3.5 cannot be followed. Moreover, this International
text of the width specified above.
Standard does not apply to apparatus for reading
microcards.
Finally, it was not deemed essential to reproduce the exact
conditions of binocular reading because the method
adopted covers slanting measurements. While involving a far 2.2 If the screen is not built into the apparatus, the
smaller complication, this feature permits indirect analysis measurements specified in this International Standard shall
of the differences in luminous perception which may be be made only on a screen the characteristics and position of
experienced by the two eyes when observing a single point which conform to normal conditions of use, as specified by
from different angles. the manufacturer.
1) See IS0 216, Writing paper and certain classes ofprinted matter - Trimmedsizes -A and B series, which standardizes a width of 210 mm
for writing paper and some types of printed matter.
1

---------------------- Page: 3 ----------------------

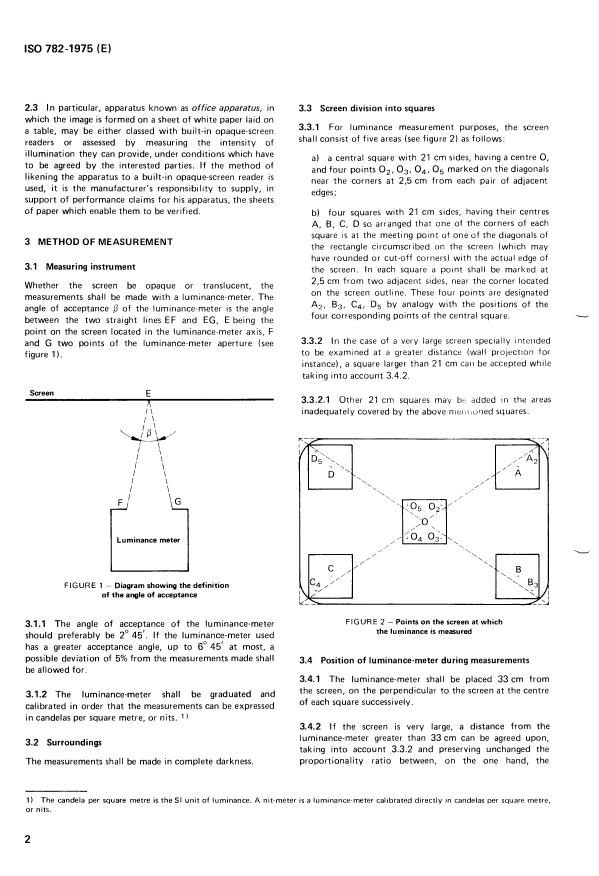

IS0 782-1975 (E)
2.3 In particular, apparatus known as office apparatus, in
3.3 Screen division into squares
which the image is formed on a sheet of white paper laid on
3.3.1 For luminance measurement purposes, the screen
a table, may be either classed with built-in opaque-screen
shall consist of five areas (see figure 2) as follows:
readers or assessed by measuring the intensity of
illumination they can provide, under conditions which have
a) a central square with 21 cm sides, having a centre O,
to be agreed by the interested parties. If the method of
and four points 02, 03, 04, O5 marked on the diagonals
likening the apparatus to a built-in opaque-screen reader is
at 2.5 cm from each pair of adjacent
near the corner
...

NORME INTERNATIONALE
~ ~~ ~
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION *ilkA 1> H4P0.1H411 OP1 4H113AUMH no < T4H.lAPTlj34UMlI .ORGANISATION INTERNATIONALE DE NORMALISATION
._
Microcopie - Mesurage de la luminance des écrans d'appareils
de lecture
Microcop ying - Measurement of screen luminance of microfilm readers
Première édition - 1975-10-15
I
I
CDU 778.148 : 535.241.42 : 002 Réf. no : IS0 782-1975 (FI
In
PI
m
7
Descripteurs : lecteur de microfilm, microcopie, écran, luminance, mesurage.
Prix basé sur 4 pages
.- -

---------------------- Page: 1 ----------------------

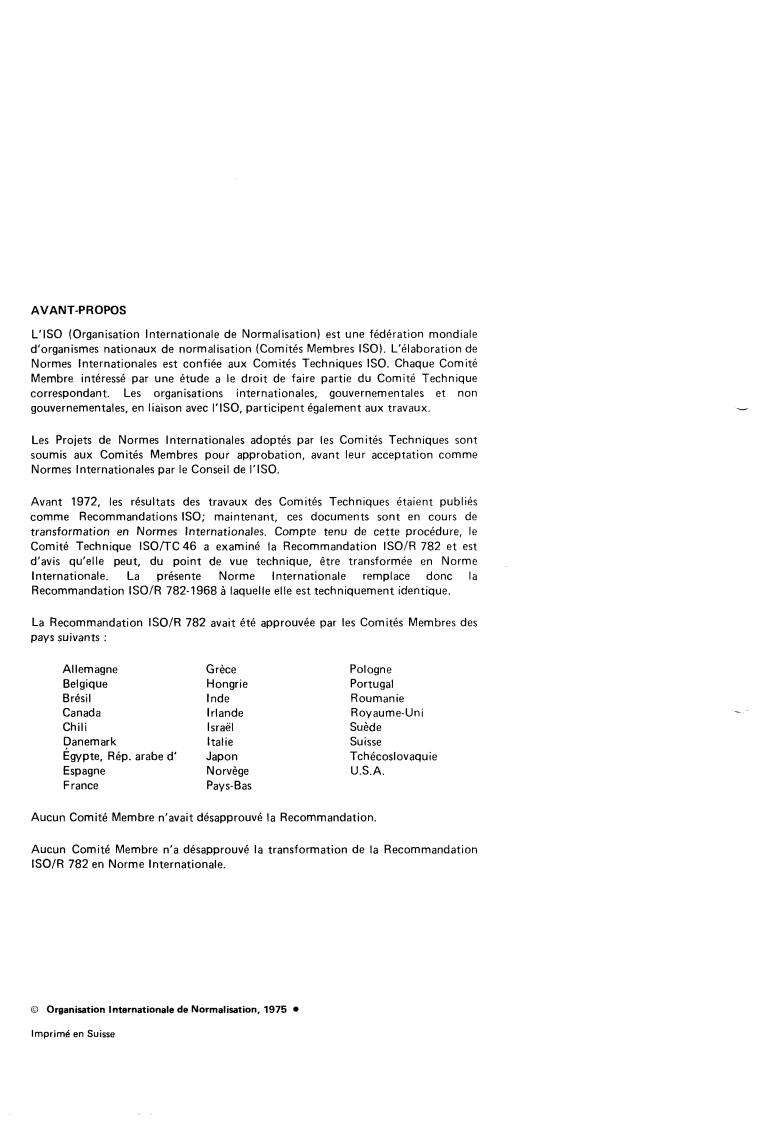

AVANT-PROPOS
L'ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I'ISO.
Avant 1972, les résultats des travaux des Comités Techniques étaient publiés
comme Recommandations ISO; maintenant, ces documents sont en cours de
transformation en Normes Internationales. Compte tenu de cette procédure, le
Comité Technique lSOlTC46 a examiné la Recommandation ISO/R 782 et est
d'avis qu'elle peut, du point de vue technique, être transformée en Norme
Internationale. La présente Norme Internationale remplace donc la
Recommandation ISO/R 782-1968 à laquelle elle est techniquement identique.
La Recommandation ISO/R 782 avait été approuvée par les Comités Membres des
pays suivants :
Allemagne Grèce Pologne
Belgique Hongrie Portugal
Brésil Inde Roumanie
.
Royaume-Uni
Canada Irlande
Chili Israël Suède
Danemark Italie Suisse
Egypte, Rép. arabe d' Japon Tchécoslovaquie
Espagne Norvège U.S.A.
France Pays-Bas
Aucun Comité Membre n'avait désapprouvé la Recommandation.
Aucun Comité Membre n'a désapprouvé la transformation de la Recommandation
ISO/R 782 en Norme Internationale.
O Organisation Internationale de Normalisation, 1975
Imprimé en Suisse

---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 782-1975 (F)
Microcopie - Mesurage de la luminance des écrans d'appareils
de lecture
La méthode de mesurage proposée ne saurait résoudre à elle
O INTRODUCTION
seule le problème de l'adaptation de la luminance des écrans
d'appareils de lecture de microcopies aux exigences
La luminance de l'écran d'un appareil de lecture de
physiologiques de l'œil. Dans un stade ultérieur, il
microcopies constitue un élément essentiel du confort de
conviendra de déterminer des valeurs minimales de
l'mil. Toutefois, s'il est possible de définir
luminance, ainsi que des valeurs maximales des différences
physiologiquement certaines exigences essentielles de l'œil
logarithmiques de luminance (voir 4.2.1) sur un même
humain en matière de luminance, il est plus difficile de
écran.
caractériser simplement un écran de lecture de microcopies
par une ou plusieurs valeurs de luminance correspondant à
Les résultats obtenus avec les appareils à écran translucide
ces exigences physiologiques.
ou avec ceux à écran opaque sont comparables à l'intérieur
de chaque catégorie, mais à un moindre degré d'une
Les experts ont notamment hésité entre deux méthodes très
catégorie à l'autre.
différentes de mesurage de la luminance d'un écran. Une
première méthode pourrait consister à effectuer des
La méthode permettra, cependant, des comparaisons entre
mesurages de luminance perpendiculairement à cet écran et
les caractéristiques de fonctionnement des appareils mis sur
en tous points de sa surface. Une seconde méthode pourrait
le marché et, de ce fait, elle sera sans doute génératrice de
à bloquer l'appareil de mesure en face du centre
consister
progrès.
de l'écran et à effectuer les mesurages de luminance par
pivotement de cet appareil.
Dans la pratique, ces deux méthodes donnent, surtout avec
les écrans translucides, des résultats fondamentalement
1 OBJET
différents. De plus, la construction de l'appareil ne permet
La présente Norme Internationale spécifie une méthode de
pas toujours d'appliquer la première méthode.
mesurage qui permet d'associer à divers points d'un écran
Pour se rapprocher autant que possible des conditions
d'appareil de lecture de microcopies
d'utilisation réelle des appareils, il a paru nécessaire de
a) des chiffres représentant des valeurs de luminance et
combiner les deux méthodes, en explorant, plage par plage,
caractérisant l'impression de luminance ressentie par un
la surface de l'écran, selon des modalités définies avec
observateur placé devant cet écran;
précision.
b) des chiffres représentant des différences
La largeur de 21 cm donnée à ces plages n'a pas été fixée au
logarithmiques de luminance et caractérisant
hasard. Physiologiquement, elle représente une étendue
l'impression d'uniformité de luminance ressentie par un
normale du balayage effectué par l'œil d'un lecteur
observateur placé devant cet écran.
parcourant un texte écrit, marges comprises. 1 )
La distance de 33 cm entre l'écran et l'appareil de mesure
correspond à une distance normale de lecture d'un texte de
la largeur définie ci-dessus. 2 DOMAINE D'APPLICATION
Enfin, il n'a pas été jugé indispensable de rétablir les 2.1 La présente Norme Internationale s'applique aux
conditions exactes de la lecture binoculaire, du fait que la appareils de lecture de microcopies possédant un écran
méthode adoptée comporte des mesurages obliques. Cette translucide ou un écran opaque. Elle ne s'applique pas aux
particularité permet d'analyser indirectement, au prix d'une appareils de lecture donnant des images virtuelles, ni à ceux
complication infiniment moindre, les différences de dont la construction empêcherait de respecter les
perception lumineuse qui peuvent être ressenties par les conditions de mesurage spécifiées en 3.4 et 3.5. Elle ne
deux yeux observant un même point sous des angles s'applique pas, non plus, aux appareils de lecture de
différents. microfiches opaques.
Voir I'ISO 216, Papiers d'écriture et certaines catégories d'imprimés - Formats finis - SériesA et 6, qui normalise une largeur de 210 mm
1)
pour les papiers d'écriture et certaines catégories d'imprimés.
1

---------------------- Page: 3 ----------------------

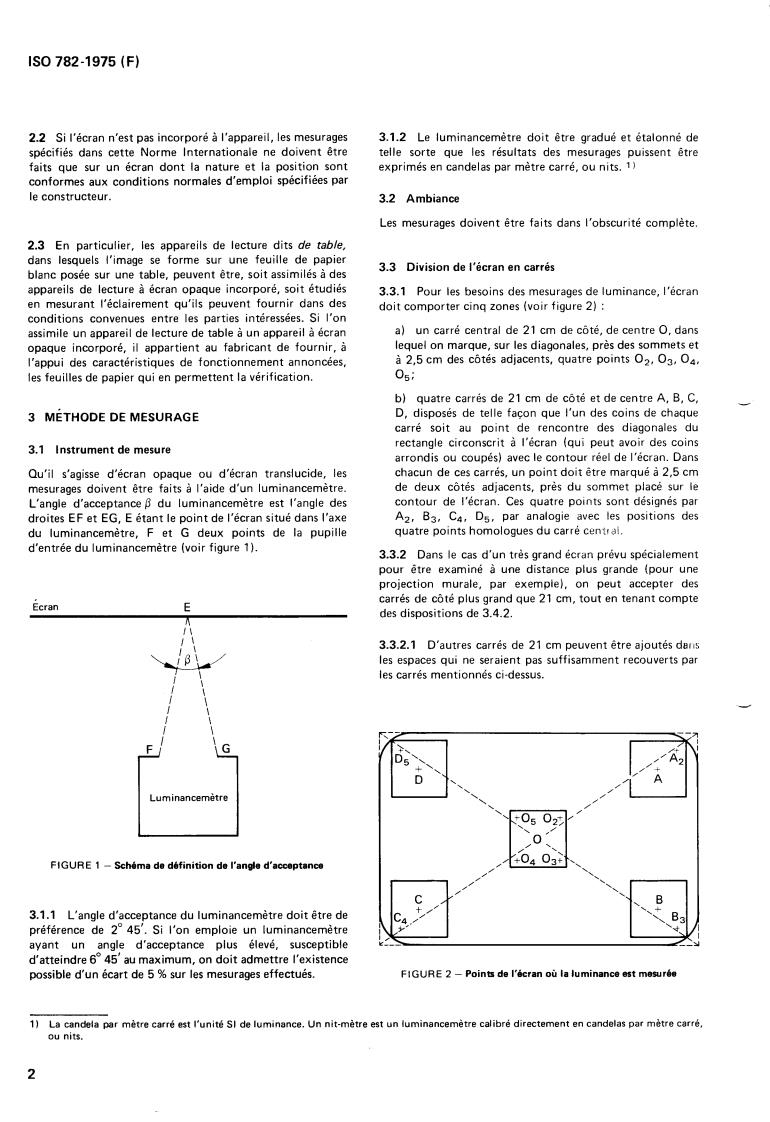

IS0 782-1975 (F)
2.2 Si l'écran n'est pas incorporé à l'appareil, les mesurages 3.1.2 Le luminancemètre doit être gradué et étalonné de
spécifiés dans cette Norme Internationale ne doivent être telle sorte que les résultats des mesurages puissent être
faits que sur un écran dont la nature et la position sont exprimés en candelas par mètre carré, ou nits. 1 )
conformes aux conditions normales d'emploi spécifiées par
le constructeur.
3.2 Ambiance
Les mesurages doivent être faits dans l'obscurité complète.
2.3 En particulier, les appareils de lecture dits de table,
dans lesquels l'image se forme sur une feuille de papier
3.3 Division de l'écran en carrés
blanc posée sur une table, peuvent être, soit assimilés à des
appareils de lecture à écran opaque incorporé, soit étudiés
3.3.1 Pour les besoins des mesurages de luminance, l'écran
en mesurant
...
