ISO/TR 23413:2019

Resistance welding — Overview of standards for resistance welding

This document gives an overview of ISO documents for resistance welding. It covers the following processes: — resistance spot welding; — projection welding; — seam welding; — flash welding; — upset (resistance butt) welding.

Soudage par résistance — Vue d'ensembles des normes de soudage par résistance

Le présent document donne une vue d'ensemble des documents ISO et IEC de soudage par résistance. Il couvre les procédés suivants: — soudage par résistance par points — soudage par bossages — soudage à la molette — soudage par étincelage — Soudage en bout par résistance pure

General Information

• Status: Published
• Publication Date: 09-Jan-2019
• ICS: 25.160.20 - Welding consumables
• Technical Committee: ISO/TC 44/SC 6 - Resistance welding and allied mechanical joining
• Drafting Committee: ISO/TC 44/SC 6/WG 3 - Quality management and testing
• Current Stage: 6060 - International Standard published
• Start Date: 01-Nov-2018
• Due Date: 14-May-2020
• Completion Date: 10-Jan-2019

Standards Content (Sample)

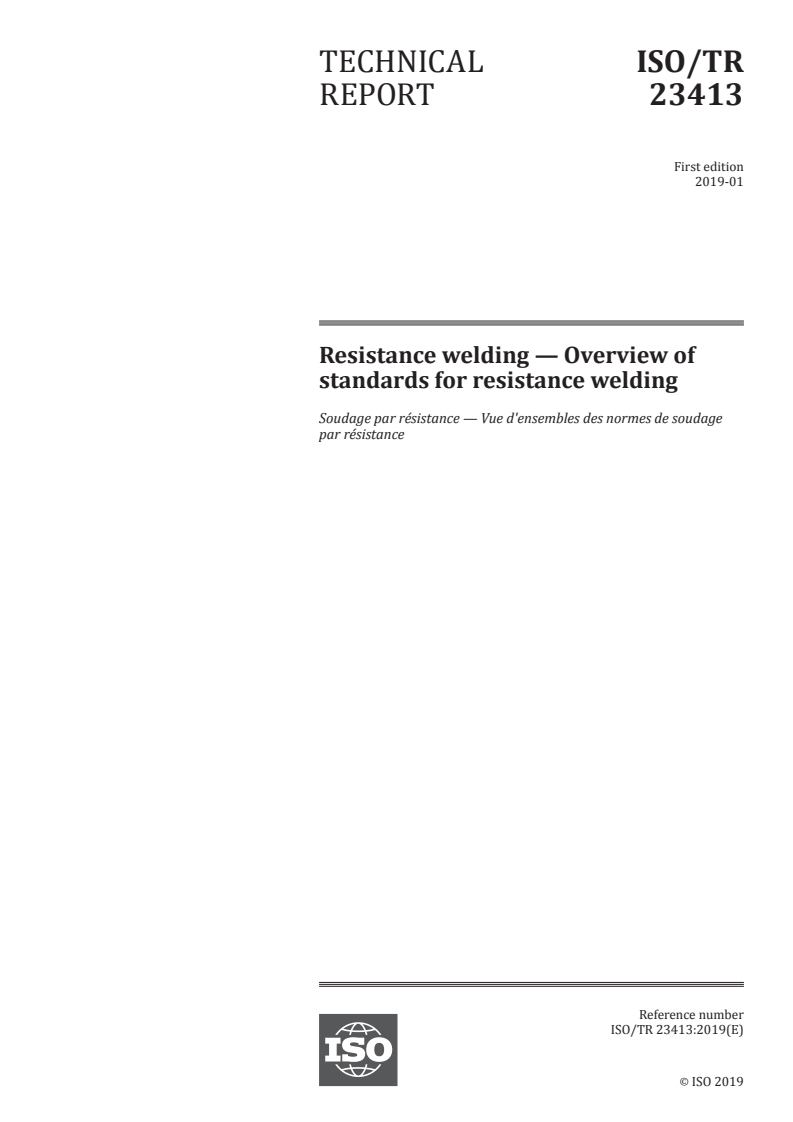

TECHNICAL ISO/TR
REPORT 23413
First edition
2019-01
Resistance welding — Overview of
standards for resistance welding
Soudage par résistance — Vue d'ensembles des normes de soudage
par résistance
Reference number
ISO/TR 23413:2019(E)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO/TR 23413:2019(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/TR 23413:2019(E)

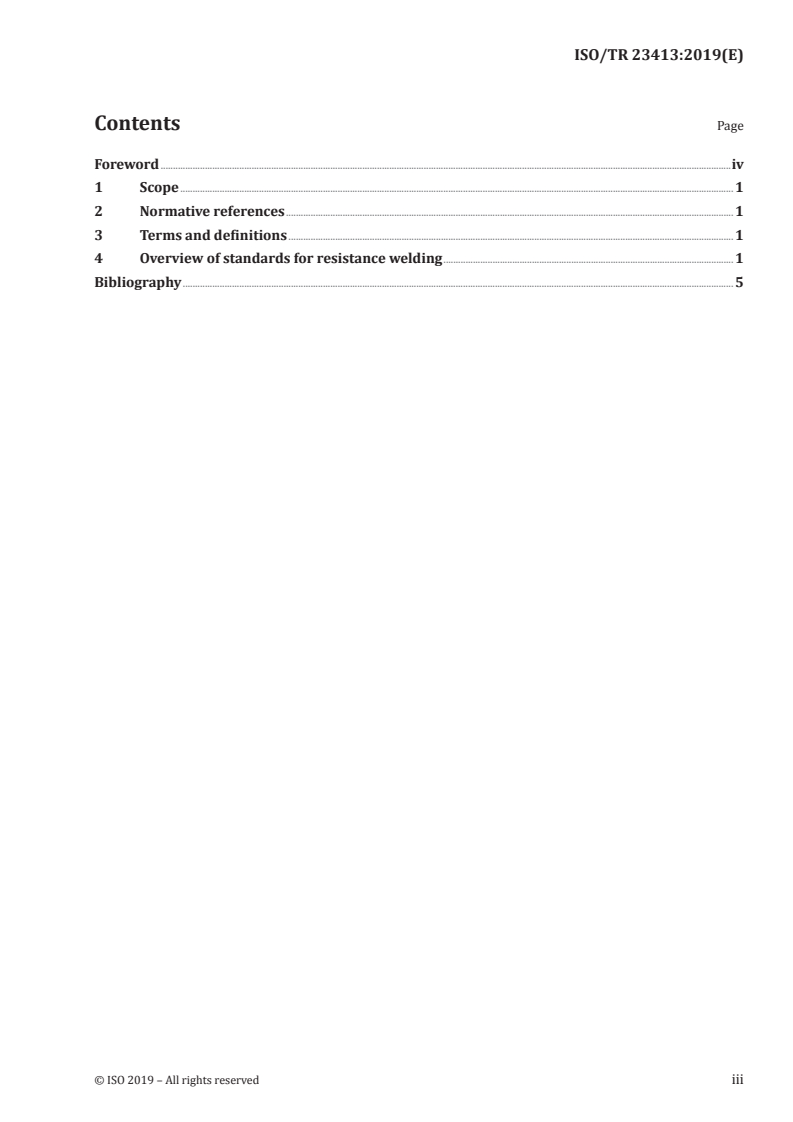

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Overview of standards for resistance welding . 1
Bibliography . 5
© ISO 2019 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/TR 23413:2019(E)

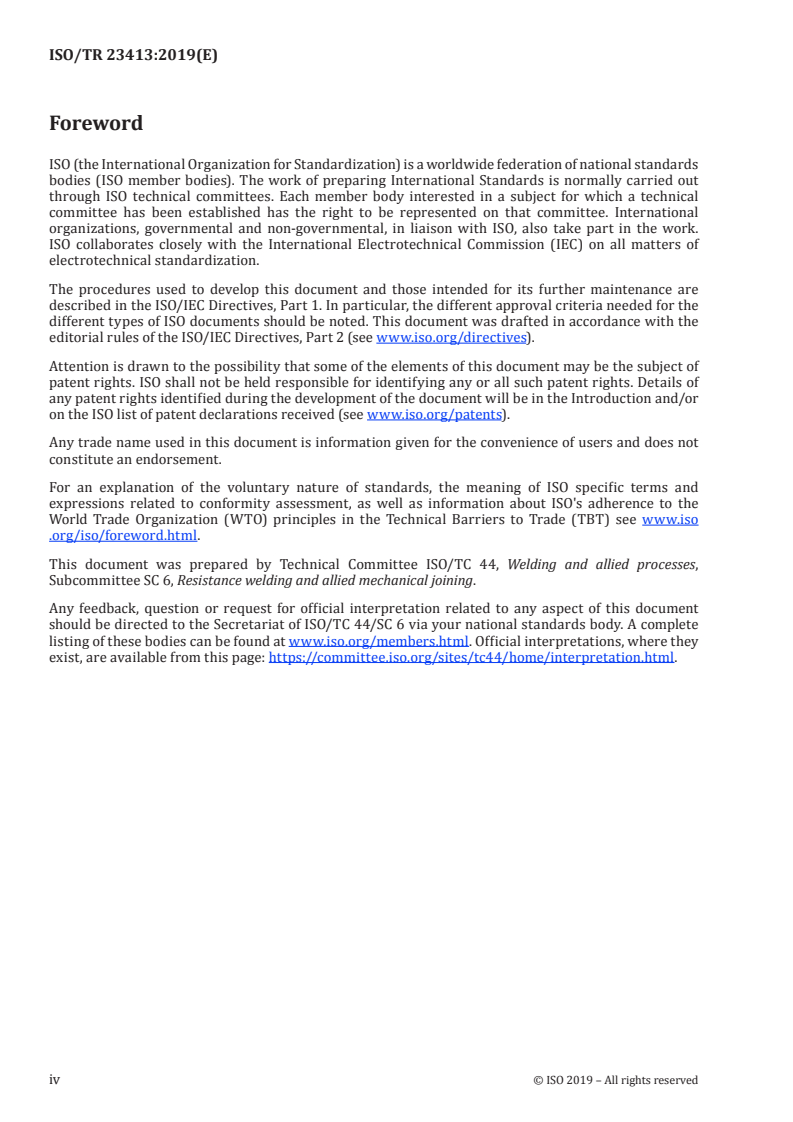

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 6, Resistance welding and allied mechanical joining.
Any feedback, question or request for official interpretation related to any aspect of this document
should be directed to the Secretariat of ISO/TC 44/SC 6 via your national standards body. A complete
listing of these bodies can be found at www .iso .org/members .html. Official interpretations, where they
exist, are available from this page: https: //committee .iso .org/sites/tc44/home/interpretation .html.
iv © ISO 2019 – All rights reserved

---------------------- Page: 4 ----------------------
TECHNICAL REPORT ISO/TR 23413:2019(E)
Resistance welding — Overview of standards for
resistance welding
1 Scope
This document gives an overview of ISO documents for resistance welding. It covers the following
processes:
— resistance spot welding;
— projection welding;
— seam welding;
— flash welding;
— upset (resistance butt) welding.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Overview of standards for resistance welding
Table 1 shows an overview of standards for resistance welding.
© ISO 2019 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO/TR 23413:2019(E)

2 © ISO 2019 – All rights reserved
Table 1 — Overview of standards for resistance welding
Standard topic Resistance welding
Resistance spot Projection welding Seam welding Flash welding Upset (resistance
welding butt)
welding
Quality management ISO 9000 series ISO 9000 series ISO 9000 series ISO 9000 series ISO 9000 series
Vocabulary for quality management ISO 9000 ISO 9000 ISO 9000 ISO 9000 ISO 9000
Welding symbols/Graphical symbols ISO 2553 ISO 2553 ISO 2553 ISO 2553 ISO 2553
ISO 7000/IEC 60417 ISO 7000/IEC 60417 ISO 7000/IEC 60417 ISO 7000/IEC 60417 ISO 7000/IEC 60417
Quality requirements for welding/joining ISO 14554-1 ISO 14554-1 ISO 14554-1 ISO 14554-1 ISO 14554-1
ISO 14554-2 ISO 14554-2 ISO 14554-2 ISO 14554-2 ISO 14554-2
Specification and qualification standards
General rule
Joining procedure specification ISO 15609-5 ISO 15609-5 ISO 15609-5 ISO 15609-5 ISO 15609-5
Qualification based on consumable, N/A N/A N/A N/A N/A
experience, standard welding proce-
dure. and pre-production testing
Joining procedure test ISO 15614-12 ISO 15614-12 ISO 15614-12 ISO 15614-13 ISO 15614-13
Joining procedures (guideline) ISO 14373 ISO 8167 ISO 16433
ISO 18594 ISO 16432
ISO 18595
Testing procedures and test specimens ISO 10447 ISO 10447 ISO 14270 ISO 14270
ISO 14270 ISO 14270 ISO 14271 ISO 14271
ISO 14271 ISO 14271 ISO 14273 ISO 14273
ISO 14272 ISO 14272 ISO 14329 ISO 14329
ISO 14273 ISO 14273 ISO 17654 ISO 17654
ISO 14323 ISO 14323
ISO 14324 ISO 14329
ISO 14329
ISO 17653
ISO 18592

---------------------- Page: 6 ----------------------
ISO/TR 23413:2019(E)

© ISO 2019 – All rights reserved 3
Table 1 (continued)
Standard topic Resistance welding
Resistance spot Projection welding Seam welding Flash welding Upset (resistance
welding butt)
welding
Non-destructive tests (NDT) — — — — —
Guideline on quality level for imperfections ISO 6520-2 ISO 6520-2 ISO 6520-2 ISO 6520-2 ISO 6520-2
Evaluation of the weldability ISO 18278-1
ISO 18278-2
ISO 18278-3
ISO 14327
Acceptance levels of welds — — — — —
Vocabulary ISO 17677-1 ISO 17677-1 ISO 17677-1 ISO 17677-1 ISO 17677-1
Measurements of welding parameters ISO 17657-1 ISO 17657-1 ISO 17567-1 ISO 17657-1 ISO 17657-1
ISO 17657-2 ISO 17657-2 ISO 17657-2 ISO 17657-2 ISO 17657-2
ISO 17657-3 ISO 17657-3 ISO 17657-3 ISO 17657-3 ISO 17657-3
ISO 17657-4 ISO 17657-4 ISO 17657-4 ISO 17657-4 ISO 17657-4
ISO 17657-5 ISO 17657-5 ISO 17657-5 ISO 17657-5 ISO 17657-5
Requirements for welding equipment ISO 669 ISO 669 ISO 669 ISO 669 ISO 669
ISO 5828 ISO 5828 ISO 5828 ISO 5828 ISO 5828
ISO 7931 ISO 865 ISO 8205-1 ISO 8205-1
ISO 1089 ISO 8205-1 ISO 8205-2 ISO 8205-2
ISO 6210-1 ISO 8205-2 ISO 8205-3 ISO 8205-3
ISO 7285 ISO 8205-3
ISO 8205-1
ISO 8205-2
ISO 8205-3

---------------------- Page: 7 ----------------------
ISO/TR 23413:2019(E)

4 © ISO 2019 – All rights reserved
Table 1 (continued)
Standard topic Resistance welding
Resistance spot Projection welding Seam welding Flash welding Upset (resistance
welding butt)
welding
Electrodes, adapters and caps ISO 5182 ISO 5182 ISO 5182 ISO 5182 ISO 5182
ISO 5821 ISO 693
ISO 5184
ISO 5827
ISO 5822
ISO
...

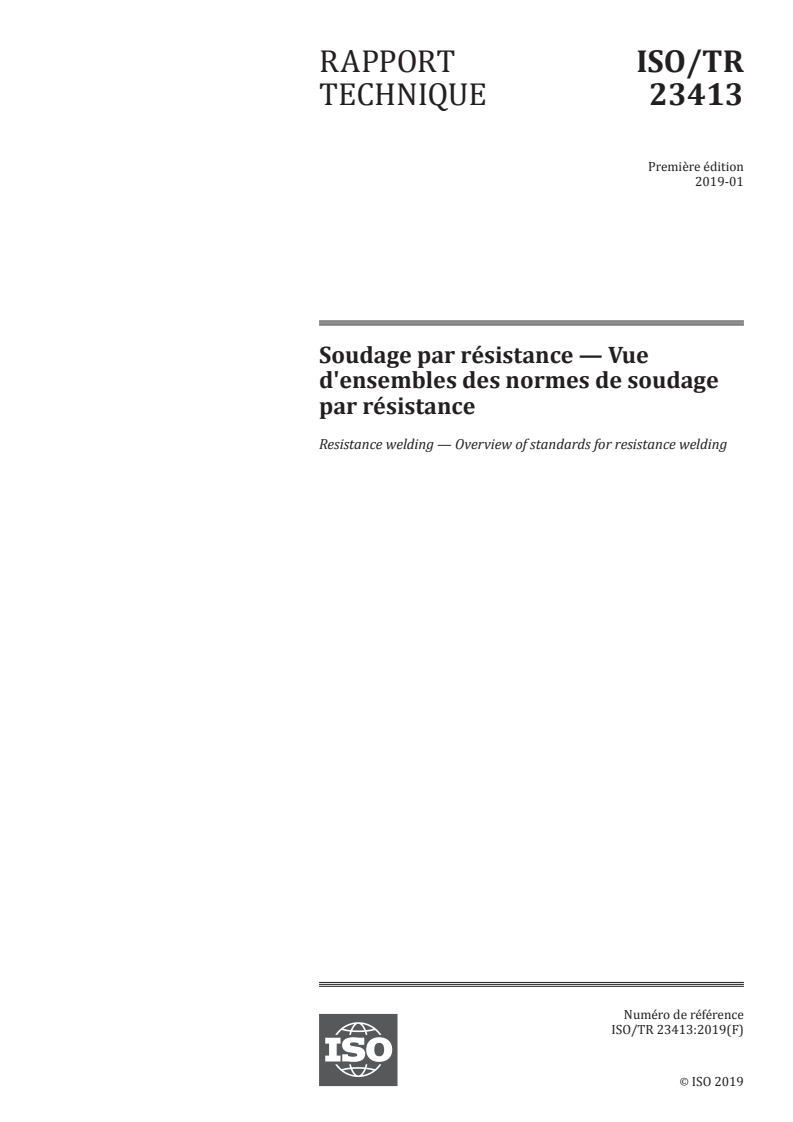

RAPPORT ISO/TR
TECHNIQUE 23413
Première édition
2019-01
Soudage par résistance — Vue
d'ensembles des normes de soudage
par résistance
Resistance welding — Overview of standards for resistance welding
Numéro de référence
ISO/TR 23413:2019(F)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO/TR 23413:2019(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/TR 23413:2019(F)

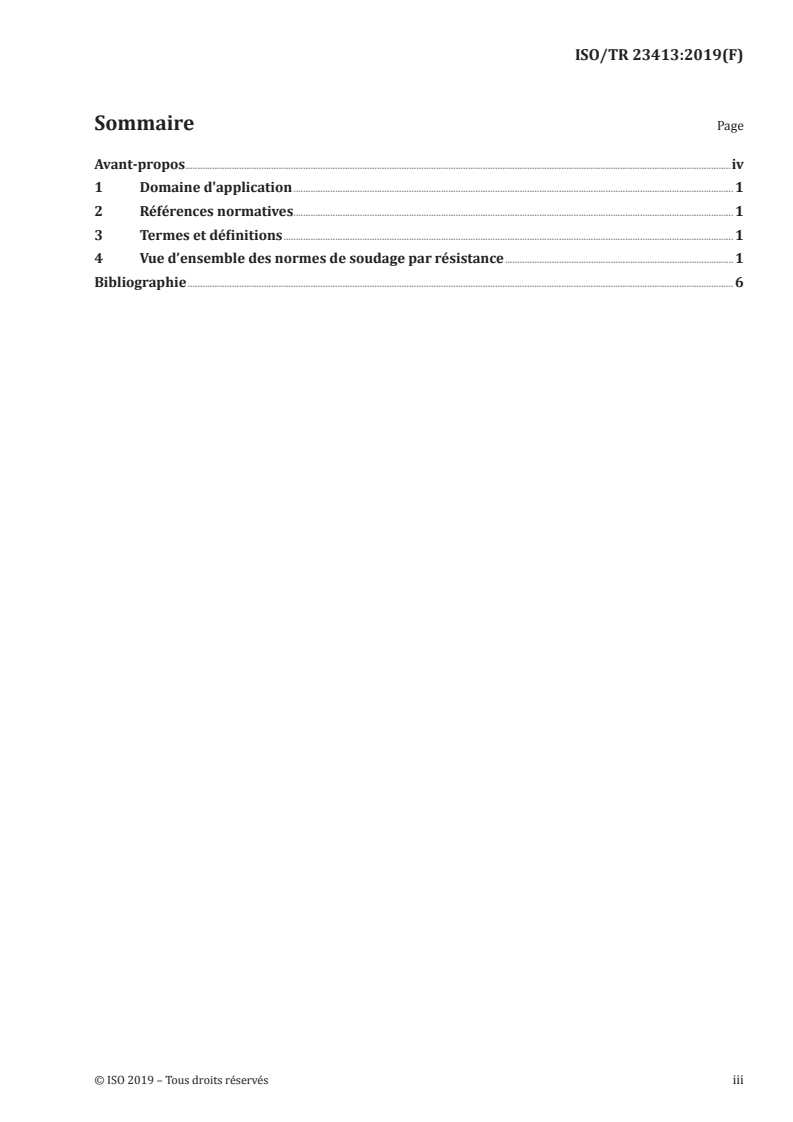

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Vue d’ensemble des normes de soudage par résistance . 1
Bibliographie . 6
© ISO 2019 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/TR 23413:2019(F)

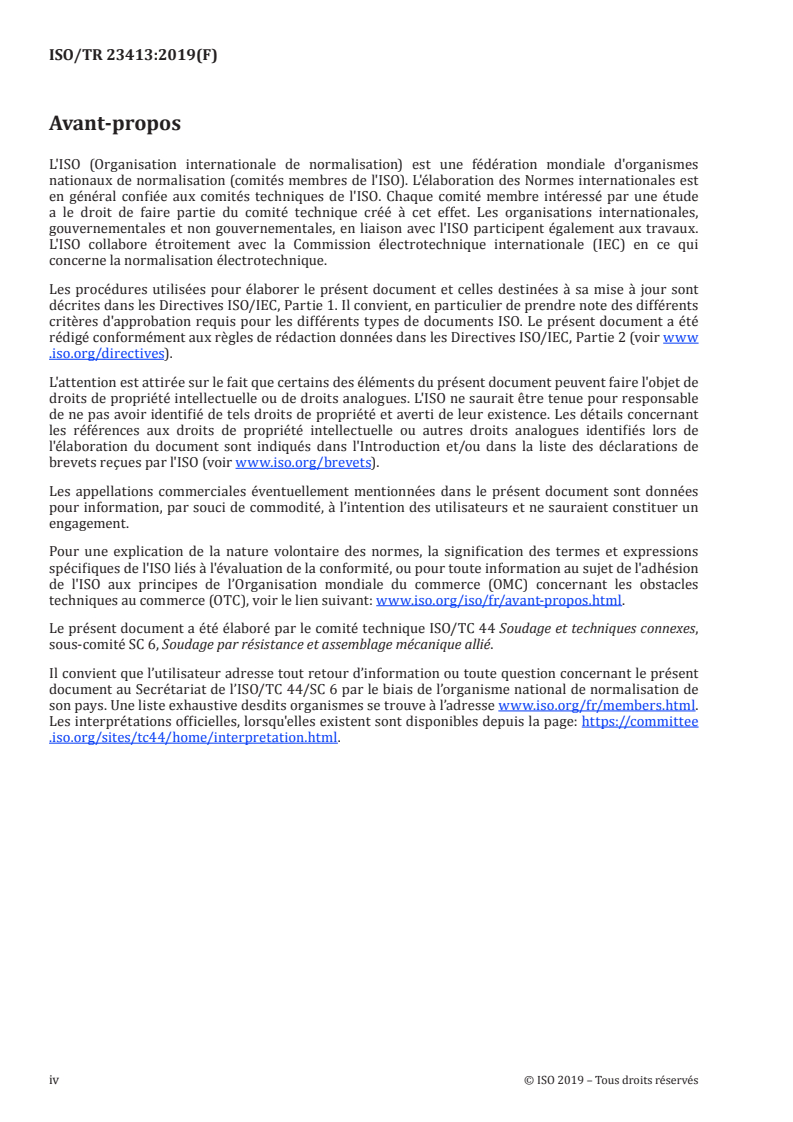

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 44 Soudage et techniques connexes,
sous-comité SC 6, Soudage par résistance et assemblage mécanique allié.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document au Secrétariat de l’ISO/TC 44/SC 6 par le biais de l’organisme national de normalisation de
son pays. Une liste exhaustive desdits organismes se trouve à l’adresse www .iso .org/fr/members .html.
Les interprétations officielles, lorsqu'elles existent sont disponibles depuis la page: https: //committee
.iso .org/sites/tc44/home/interpretation .html.
iv © ISO 2019 – Tous droits réservés

---------------------- Page: 4 ----------------------
RAPPORT TECHNIQUE ISO/TR 23413:2019(F)
Soudage par résistance — Vue d'ensembles des normes de
soudage par résistance
1 Domaine d'application
Le présent document donne une vue d’ensemble des documents ISO et IEC de soudage par résistance. Il
couvre les procédés suivants:
— soudage par résistance par points
— soudage par bossages
— soudage à la molette
— soudage par étincelage
— Soudage en bout par résistance pure
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Vue d’ensemble des normes de soudage par résistance
Le Tableau 1 montre une vue d’ensemble des normes de soudage par résistance
© ISO 2019 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO/TR 23413:2019(F)

2 © ISO 2019 – Tous droits réservés
Tableau 1 — Vue d’ensemble des normes de soudage par résistance
Sujet de la norme Soudage par résistance
Soudage par Soudage par bossages Soudage à la molette Soudage par étince- Soudage en bout
résistance par lage par résistance pure
points
Management de la qualité ISO 9000 series ISO 9000 series ISO 9000 series ISO 9000 series ISO 9000 series
Vocabulaire pour le Management de la
ISO 9000 ISO 9000 ISO 9000 ISO 9000 ISO 9000
qualité
Symboles pour le soudage/Symboles ISO 2553 ISO 2553 ISO 2553 ISO 2553 ISO 2553
graphiques
ISO 7000/IEC 60417 ISO 7000/IEC 60417 ISO 7000/IEC 60417 ISO 7000/IEC 60417 ISO 7000/IEC 60417
Exigences de qualité en soudage/ ISO 14554-1 ISO 14554-1 ISO 14554-1 ISO 14554-1 ISO 14554-1
assemblage
ISO 14554-2 ISO 14554-2 ISO 14554-2 ISO 14554-2 ISO 14554-2
Normes de descriptive et de qualification
Règles générales
Descriptif d'un mode opératoire
ISO 15609-5 ISO 15609-5 ISO 15609-5 ISO 15609-5 ISO 15609-5
d’assemblage
Qualification sur la base de produits
consommables, de l'expérience en
soudage, d’un mode opératoire de N/A N/A N/A N/A N/A
soudage standard et d’un assemblage
soudé de préproduction
Épreuve de qualification d'un mode
ISO 15614-12 ISO 15614-12 ISO 15614-12 ISO 15614-13 ISO 15614-13
opératoire d’assemblage
Mode opératoire pour le soudage (lignes ISO 14373
ISO 8167
directrices)
ISO 18594 ISO 16433
ISO 16432
ISO 18595

---------------------- Page: 6 ----------------------
ISO/TR 23413:2019(F)

© ISO 2019 – Tous droits réservés 3
Tableau 1 (suite)
Sujet de la norme Soudage par résistance
Soudage par Soudage par bossages Soudage à la molette Soudage par étince- Soudage en bout
résistance par lage par résistance pure
points
Mode opératoire d’essai et éprouvettes ISO 10447
d’essai
ISO 14270
ISO 10447
ISO 14271
ISO 14270 ISO 14270 ISO 14270
ISO 14272
ISO 14271 ISO 14271 ISO 14271
ISO 14273
ISO 14272 ISO 14273 ISO 14273
ISO 14323
ISO 14273 ISO 14329 ISO 14329
ISO 14324
ISO 14323 ISO 17654 ISO 17654
ISO 14329
ISO 14329
ISO 17653
ISO 18592
Essais non destructifs (END) — — — — —
Lignes directrices sur les niveaux de qualité
ISO 6520-2 ISO 6520-2 ISO 6520-2 ISO 6520-2 ISO 6520-2
par rapport aux défauts
Évaluation de la soudabilité ISO 18278-1
ISO 18278-2
ISO 18278-3
ISO 14327
Niveaux d’acceptation des soudures — — — — —
Vocabulaire ISO 17677-1 ISO 17677-1 ISO 17677-1 ISO 17677-1 ISO 17677-1
Mesurage des paramètres de soudage ISO 17657-1 ISO 17657-1 ISO 17567-1 ISO 17657-1 ISO 17657-1
ISO 17657-2 ISO 17657-2 ISO 17657-2 ISO 17657-2 ISO 17657-2
ISO 17657-3 ISO 17657-3 ISO 17657-3 ISO 17657-3 ISO 17657-3
ISO 17657-4 ISO 17657-4 ISO 17657-4 ISO 17657-4 ISO 17657-4
ISO 17657-5 ISO 17657-5 ISO 17657-5 ISO 17657-5 ISO 17657-5

---------------------- Page: 7 ----------------------
ISO/TR 23413:2019(F)

4 © ISO 2019 – Tous droits réservés
Tableau 1 (suite)
Sujet de la norme Soudage par résistance
Soudage par Soudage par bossages Soudage à la molette Soudage par étince- Soudage en bout
résistance par lage par résistance pure
points
Exigences pour le matériel de soudage ISO 669
ISO 5828
ISO 669
ISO 7931 ISO 669 ISO 669
ISO 5828
ISO 1089 ISO 5828 ISO 5828
ISO 865 ISO 669
ISO 6210-1 ISO 8205-1 ISO 8205-1
ISO 8205-1 ISO 5828
ISO 7285 ISO 8205-2 ISO 8205-2
ISO 8205-2
ISO 8205-1 ISO 8205-3 ISO 8205-3
ISO 8205-3
ISO 8205-2
ISO 8205-3
Electrodes, allonges et embouts amovibles ISO 5182
ISO 5821
ISO 5184
ISO 5827
ISO 5822
ISO 5183-1
ISO 5183-2
ISO 5826 ISO 5182
ISO 5182 ISO 5182 ISO 5182
ISO 5829 ISO 693
ISO 5830
ISO 8430-1
ISO 8430-2
ISO 8430-3
ISO 9312
ISO 9313
ISO 20168

---------------------- Page: 8 ----------------------
ISO/TR 23413:2019(F)

© ISO 2019 – Tous droits réservés 5
Tableau 1 (suite)
Sujet de la norme Soudage par résistance
Soudage par Soudage par bossages Soudage à la molette Soudage par étince- Soudage en bout
résistance par lage par résistance pure
points
Transformateurs ISO 5826
ISO 10656
ISO 22829
Personnel en soudage/Qualification des
opérateu
...
