Alpine skis and bindings -- Binding mounting area -- Requirements and test methods

ISO 8364:2017 specifies requirements and test methods for the binding mounting area and free space area, ski bindings and retention devices of alpine skis, in order to optimize the compatibility of the functional unit "ski binding ? retention device ? boot". ISO 8364:2017 contains data for the manufacturer of alpine skis, bindings and retention devices, concerning dimensions, tests and other specifications for the binding mounting area.

Skis et fixations de skis alpins -- Zone de montage de la fixation -- Exigences de tenue et méthodes d'essai

L'ISO 8364:2018 spécifie les exigences et les méthodes d'essai relatives ŕ la zone libre et ŕ la zone de montage de la fixation de skis alpins, aux fixations ŕ proprement parler et aux dispositifs de retenue des skis alpins, en vue d'assurer la compatibilité de l'ensemble fonctionnel «ski ? fixation ? dispositif de retenue ? chaussure». L'ISO 8364:2018 donne au fabricant de skis alpins, de fixations et de dispositifs de retenue, des indications concernant les dimensions, les essais et autres spécifications relatives ŕ la zone de montage de la fixation.

General Information

Status
Published
Publication Date
07-Dec-2017
Current Stage
6060 - International Standard published
Start Date
26-Oct-2017
Completion Date
08-Dec-2017
Ref Project

RELATIONS

Buy Standard

Standard
ISO 8364:2017 - Alpine skis and bindings -- Binding mounting area -- Requirements and test methods
English language
13 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 8364:2017 - Skis et fixations de skis alpins -- Zone de montage de la fixation -- Exigences de tenue et méthodes d'essai
French language
13 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 8364
Fifth edition
2017-12
Alpine skis and bindings — Binding
mounting area — Requirements and
test methods
Skis et fixations de skis alpins — Zone de montage de la fixation —
Exigences de tenue et méthodes d'essai
Reference number
ISO 8364:2017(E)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 8364:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8364:2017(E)

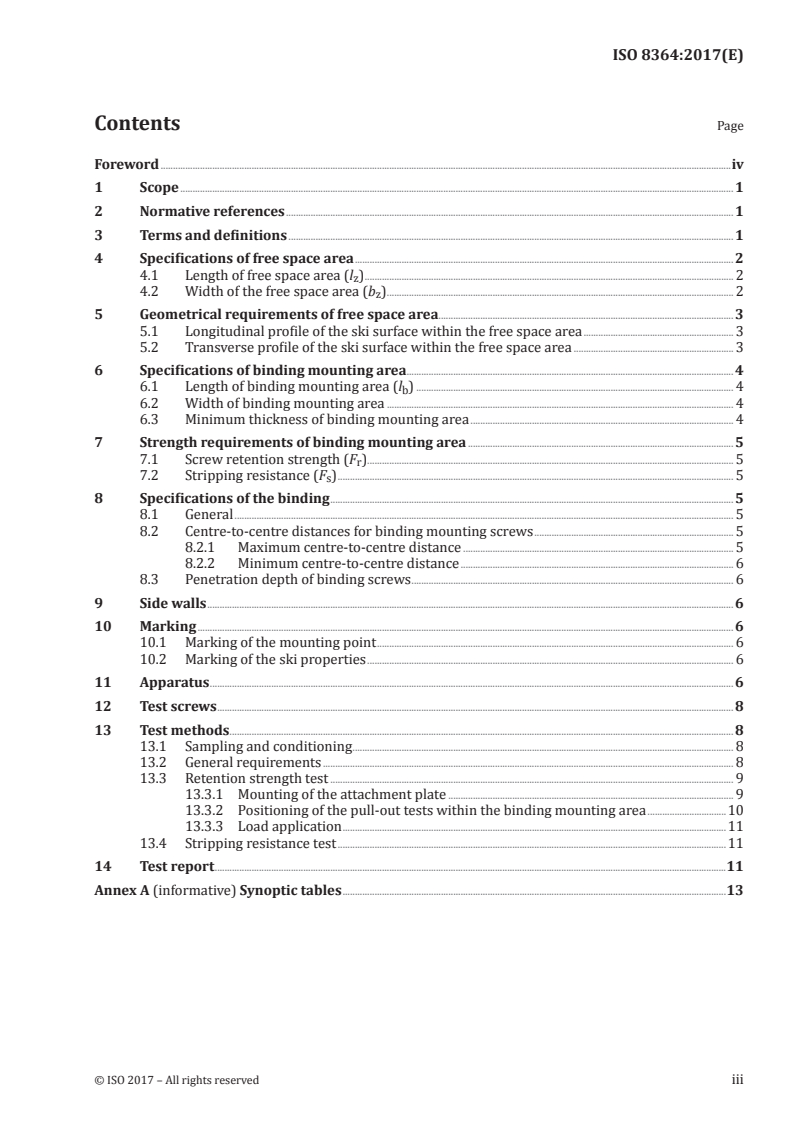

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Specifications of free space area .......................................................................................................................................................... 2

4.1 Length of free space area (l ) ...................................................................................................................................................... 2

4.2 Width of the free space area (b ) ........................................................................................................................................... .. 2

5 Geometrical requirements of free space area ........................................................................................................................ 3

5.1 Longitudinal profile of the ski surface within the free space area ............................................................. 3

5.2 Transverse profile of the ski surface within the free space area ................................................................. 3

6 Specifications of binding mounting area ..................................................................................................................................... 4

6.1 Length of binding mounting area (l ) ................................................................................................................................. 4

6.2 Width of binding mounting area ............................................................................................................................................. 4

6.3 Minimum thickness of binding mounting area ........................................................................................................... 4

7 Strength requirements of binding mounting area ............................................................................................................ 5

7.1 Screw retention strength (F )..................................................................................................................................................... 5

7.2 Stripping resistance (F ) ................................................................................................................................................................. 5

8 Specifications of the binding .................................................................................................................................................................... 5

8.1 General ........................................................................................................................................................................................................... 5

8.2 Centre-to-centre distances for binding mounting screws ................................................................................. 5

8.2.1 Maximum centre-to-centre distance .............................................................................................................. 5

8.2.2 Minimum centre-to-centre distance ............................................................................................................... 6

8.3 Penetration depth of binding screws ................................................................................................................................... 6

9 Side walls ...................................................................................................................................................................................................................... 6

10 Marking .......................................................................................................................................................................................................................... 6

10.1 Marking of the mounting point ................................................................................................................................................. 6

10.2 Marking of the ski properties ..................................................................................................................................................... 6

11 Apparatus ..................................................................................................................................................................................................................... 6

12 Test screws .................................................................................................................................................................................................................. 8

13 Test methods ............................................................................................................................................................................................................. 8

13.1 Sampling and conditioning ........................................................................................................................................................... 8

13.2 General requirements ....................................................................................................................................................................... 8

13.3 Retention strength test .................................................................................................................................................................... 9

13.3.1 Mounting of the attachment plate .................................................................................................................... 9

13.3.2 Positioning of the pull-out tests within the binding mounting area ................................10

13.3.3 Load application ............................................................................................................................................................11

13.4 Stripping resistance test ..............................................................................................................................................................11

14 Test report ................................................................................................................................................................................................................11

Annex A (informative) Synoptic tables ............................................................................................................................................................13

© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8364:2017(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www.iso.org/iso/foreword.html.

This document was prepared by Technical Committee ISO/TC 83, Sports and other recreational facilities

and equipment, Subcommittee SC 04, Snowsports equipment.

This fifth edition cancels and replaces the fourth edition (ISO 8364:2007), which has been technically

revised.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8364:2017(E)
Alpine skis and bindings — Binding mounting area —
Requirements and test methods
1 Scope

This document specifies requirements and test methods for the binding mounting area and free space

area, ski bindings and retention devices of alpine skis, in order to optimize the compatibility of the

functional unit “ski binding — retention device — boot”.

It contains data for the manufacturer of alpine skis, bindings and retention devices, concerning

dimensions, tests and other specifications for the binding mounting area.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 4287, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Terms, definitions

and surface texture parameters
ISO 5355, Alpine ski-boots — Requirements and test methods
ISO 6004, Alpine skis — Ski binding screws — Requirements
ISO 6289, Skis — Vocabulary
ISO 6506 (all parts), Metallic materials — Brinell hardness test
ISO 10045, Alpine skis — Binding mounting area — Requirements for test screws
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 6289 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at https://www.iso.org/obp
3.1
mounting point

location on the ski that indicates the position of the boot along the length of the ski for the purpose of

mounting the binding, and which corresponds to the boot sole mark established by ISO 5355 for alpine

ski-boots
3.2
free space area

area forward and backward from the mounting point, fulfilling minimum flatness requirements in

accordance with Clause 5
Note 1 to entry: See Figure 1.
© ISO 2017 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 8364:2017(E)
3.3
binding mounting area

area forward and backward from the mounting point, fulfilling minimum strength requirements in

accordance with Clause 7
Note 1 to entry: See Figure 1.
Key
l length of binding mounting area
l length of free space area
b width of the free space area
Mounting point.
Free space area.
Binding mounting area (width in accordance with 6.2).
Figure 1 — Free space and binding mounting areas
4 Specifications of free space area
4.1 Length of free space area (l )

The length of the free space area forward and backward from the mounting point shall be according to

the values given in Table 1.
Table 1 — Length of free space area
Length of free space area forward and
backward from the mounting point
Group
1 300
2 270
3 210
4 190
4.2 Width of the free space area (b )
The minimum width of the free space area shall be as follows.
— For Groups 1, 2 and 3:
— 48 mm wit
...

NORME ISO
INTERNATIONALE 8364
Cinquième édition
2017-12
Skis et fixations de skis alpins — Zone
de montage de la fixation — Exigences
de tenue et méthodes d'essai
Alpine skis and bindings — Binding mounting area — Requirements
and test methods
Numéro de référence
ISO 8364:2017(F)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 8364:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8364:2017(F)

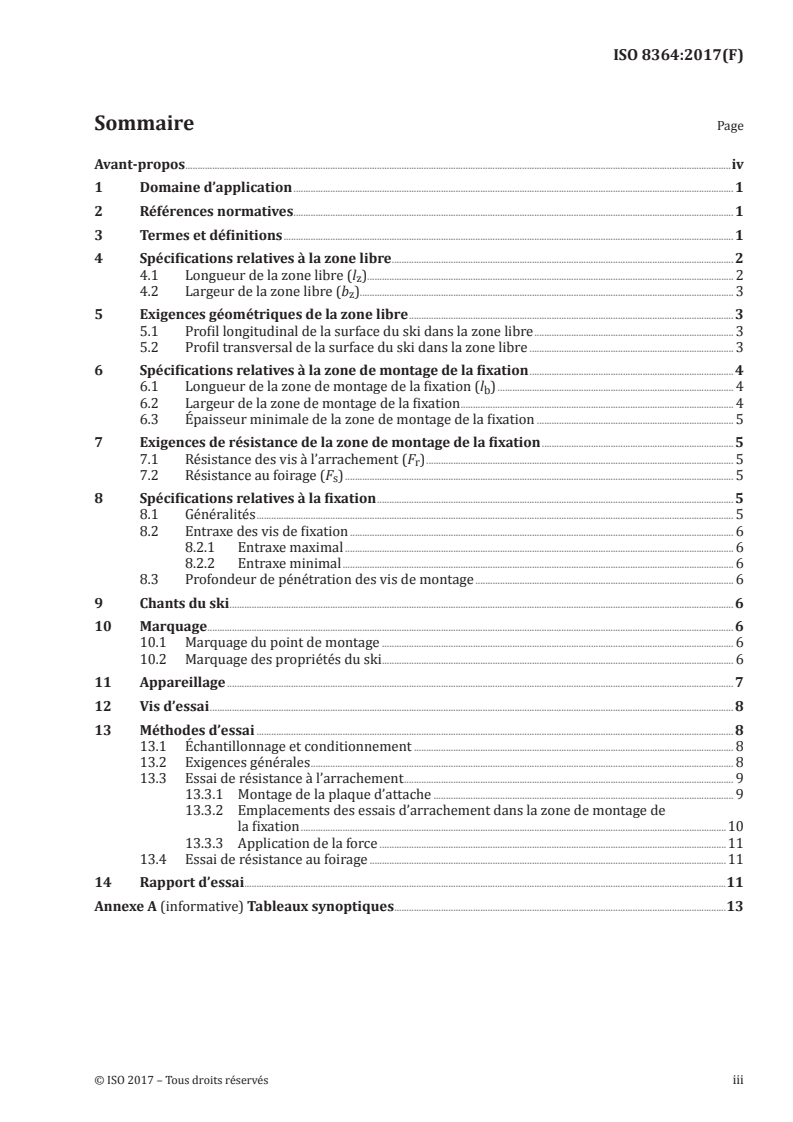

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Spécifications relatives à la zone libre ........................................................................................................................................... 2

4.1 Longueur de la zone libre (l ) ........................................................................................................................................... .......... 2

4.2 Largeur de la zone libre (b )........................................................................................................................................................ 3

5 Exigences géométriques de la zone libre .................................................................................................................................... 3

5.1 Profil longitudinal de la surface du ski dans la zone libre ................................................................................. 3

5.2 Profil transversal de la surface du ski dans la zone libre ................................................................................... 3

6 Spécifications relatives à la zone de montage de la fixation ................................................................................... 4

6.1 Longueur de la zone de montage de la fixation (l ) ................................................................................................ 4

6.2 Largeur de la zone de montage de la fixation ............................................................................................................... 4

6.3 Épaisseur minimale de la zone de montage de la fixation ................................................................................ 5

7 Exigences de résistance de la zone de montage de la fixation .............................................................................. 5

7.1 Résistance des vis à l’arrachement (F ) ............................................................................................................................. 5

7.2 Résistance au foirage (F ) .............................................................................................................................................................. 5

8 Spécifications relatives à la fixation ................................................................................................................................................. 5

8.1 Généralités .................................................................................................................................................................................................. 5

8.2 Entraxe des vis de fixation ............................................................................................................................................................ 6

8.2.1 Entraxe maximal .............................................................................................................................................................. 6

8.2.2 Entraxe minimal ............................................................................................................................................................... 6

8.3 Profondeur de pénétration des vis de montage ......................................................................................................... 6

9 Chants du ski ............................................................................................................................................................................................................. 6

10 Marquage ...................................................................................................................................................................................................................... 6

10.1 Marquage du point de montage ............................................................................................................................................... 6

10.2 Marquage des propriétés du ski ............................................................................................................................................... 6

11 Appareillage .............................................................................................................................................................................................................. 7

12 Vis d’essai ..................................................................................................................................................................................................................... 8

13 Méthodes d’essai .................................................................................................................................................................................................. 8

13.1 Échantillonnage et conditionnement .................................................................................................................................. 8

13.2 Exigences générales ............................................................................................................................................................................ 8

13.3 Essai de résistance à l’arrachement ...................................................................................................................................... 9

13.3.1 Montage de la plaque d’attache .......................................................................................................................... 9

13.3.2 Emplacements des essais d’arrachement dans la zone de montage de

la fixation .............................................................................................................................................................................10

13.3.3 Application de la force .............................................................................................................................................11

13.4 Essai de résistance au foirage .................................................................................................................................................11

14 Rapport d’essai ....................................................................................................................................................................................................11

Annexe A (informative) Tableaux synoptiques .......................................................................................................................................13

© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 8364:2017(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos .html.

Le présent document a été élaboré par le comité technique ISO/TC 83, Matériel et équipements de sports

et autres activités de loisirs, sous-comité SC 4, Équipements de sport de neige.

Cette cinquième édition annule et remplace la quatrième édition (ISO 8364:2007), qui a fait l’objet d’une

révision technique.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 8364:2017(F)
Skis et fixations de skis alpins — Zone de montage de la
fixation — Exigences de tenue et méthodes d'essai
1 Domaine d’application

Le présent document spécifie les exigences et les méthodes d’essai relatives à la zone libre et à la zone

de montage de la fixation de skis alpins, aux fixations à proprement parler et aux dispositifs de retenue

des skis alpins, en vue d’assurer la compatibilité de l’ensemble fonctionnel «ski — fixation — dispositif

de retenue — chaussure».

Elle donne au fabricant de skis alpins, de fixations et de dispositifs de retenue, des indications concernant

les dimensions, les essais et autres spécifications relatives à la zone de montage de la fixation.

2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 4287, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil — Termes,

définitions et paramètres d’état de surface
ISO 5355, Chaussures de ski pour skis alpins — Exigences et méthodes d’essai
ISO 6004, Skis alpins — Vis de fixation de skis — Spécifications
ISO 6289, Skis — Vocabulaire
ISO 6506 (toutes les parties), Matériaux métalliques — Essai de dureté Brinell

ISO 10045, Skis alpins — Zone de montage de la fixation — Spécifications des vis d’essai

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 6289 ainsi que les

suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org ./ obp

3.1
point de montage

emplacement sur le ski qui indique la position de la chaussure sur la longueur du ski en vue du montage

de la fixation, et qui correspond à la marque de la semelle de chaussure établie dans l’ISO 5355 pour les

chaussures de ski pour skis alpins
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 8364:2017(F)
3.2
zone libre

zone située à l’avant et à l’arrière du point de montage et répondant aux exigences minimales de planéité,

conformément à l’Article 5
Note 1 à l'article: Voir Figure 1.
3.3
zone de montage de la fixation

zone située à l’avant et à l’arrière du point de montage et répondant aux exigences minimales de

résistance, conformément à l’Article 7
Note 1 à l'article: Voir Figure 1.
Légende
l longueur de la zone de montage de la fixation
l longueur de la zone libre
b largeur de la zone libre
Point de montage.
Zone libre.
Zone de montage de la fixation (largeur conforme à 6.2).
Figure 1 — Zone libre et zone de montage de la fixation
4 Spécifications relatives à la zone libre
4.1 Longueur de la zone libre (l )

La longueur de la zone libre à l’avant et à l’arrière du point de montage doit être conforme aux valeurs

données dans le Tableau 1.
Tableau 1 — Longueur de la zone libre
Longueur de la zone libre à l’avant et à l’arrière du point de montage
Groupe
1 300
2 270
3 210
4 190
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 8364:2017(F)
4.2 Largeur de la zone libre (b )
La largeur minimale de la zone libre doit être la suivante:
— pour les Groupes 1, 2 et 3:

— 48 mm dans la zone comprise entre 100 mm en avant et 100 mm en arrière du point de montage;

— 53 mm dans la partie restante de la zone libre;
— pour le Groupe 4:
— 46 mm dans la zone compr
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
