ISO 20223:2026

• Abstract:

  This document defines, if needed, how to represent the situation features of an integral surface, or of a collection of integral surfaces, and how to identify them uniquely by an alphanumerical label in a technical product documentation (TPD). It also defines how to indicate the type of each situation feature or the type of each minimum set of situation features, and how to represent the positive direction of a situation feature. Annex A defines the cases where the representation of situation features is not required. Annex B defines how to represent the intrinsic mobilities inside a minimum set of situation features. Annex C defines the proportions and dimensions of the graphical symbols to be used.

• Status: Published
• Publication Date: 12-Jul-2026
• ICS: 01.110 - Technical product documentation
• Technical Committee: ISO/TC 10/SC 1 - Basic conventions
• Drafting Committee: ISO/TC 10/SC 1 - Basic conventions
• Current Stage: 6060 - International Standard published
• Start Date: 13-Jul-2026
• Due Date: 22-Mar-2026
• Completion Date: 13-Jul-2026

Overview

ISO 20223: Technical product documentation (TPD) - Representation and identification of situation features is an international standard developed by the International Organization for Standardization (ISO). This standard provides guidelines for representing and uniquely identifying situation features of integral surfaces or collections of surfaces on technical product documentation, such as engineering drawings and CAD models.

By defining clear representation methods, alphanumerical labeling systems, and the use of graphical symbols, ISO 20223 enhances the readability and traceability of situation features in TPD. This facilitates unambiguous communication among design, manufacturing, and quality assurance stakeholders throughout the product lifecycle.

Key Topics

• Situation Feature Representation: The standard outlines explicit rules for visually representing points, straight lines, and planes as situation features on drawings and CAD models. Each feature is represented using standardized graphical symbols to ensure consistency and clarity.

• Situation Feature Identification: ISO 20223 specifies the use of alpha-numerical identifiers that uniquely label situation features or sets of features. The identification scheme incorporates integral feature identifiers, feature type indicators in square brackets (e.g., [PT] for point, [SL] for straight line, [PL] for plane), and optional running numbers.

• Minimum Sets of Situation Features: The standard classifies sets of situation features as single features, pairs, or complete sets (point on line in plane), and provides guidance for their graphical representation and identification.

• Graphical Symbols and Proportions: Proportions, dimensions, and types of lines for graphical symbols are defined for uniform application. This improves legibility and ensures correct interpretation in both 2D and 3D documentation.

• Positive Direction Indication: Methods for indicating the positive direction of lines and planes are established to avoid ambiguity in orientation.

• Integration with Related Standards: ISO 20223 builds upon and is closely aligned with other TPD and GPS (Geometrical Product Specification) standards, ensuring interoperability and holistic standards compliance.

Applications

ISO 20223 is widely relevant in technical fields involving mechanical engineering, product design, manufacturing, and quality assurance. Key practical applications include:

• Ambiguity Reduction in Drawings: Provides standardized methods to reference, communicate, and interpret situation features, minimizing misinterpretation in technical documentation, both digital and paper-based.

• Digital Product Definition: Facilitates unambiguous annotation and identification of features in CAD models, supporting model-based definition (MBD) workflows and digital twins.

• Quality and Measurement Traceability: Enables clear correspondence between documented features and physical features during inspection, verification, and tolerance analysis.

• Geometrical Tolerancing: Supports advanced geometrical tolerancing schemes by defining a consistent framework for referencing datums, datum systems, and situation features, particularly when used alongside standards such as ISO 5459 and ISO 17450-1.

• Interdisciplinary Communication: Streamlines the exchange of technical information among designers, engineers, manufacturers, and metrologists, fostering better collaboration and reducing errors.

Related Standards

Understanding and applying ISO 20223 in context often involves the following related international standards:

• ISO 128-2: Technical product documentation - General principles of representation - for basic line conventions.
• ISO 5459: Geometrical product specifications - Geometrical tolerancing - Datums and datum systems.
• ISO 7499: Technical product documentation - Unique integral feature identification (UIFI).
• ISO 17450-1: Geometrical product specifications - General concepts for geometrical specification and verification.
• ISO 10209: Vocabulary for technical drawings, product definition, and documentation.
• ISO 81714-1: Design of graphical symbols for use in product technical documentation.

Adopting ISO 20223 alongside these standards enables organizations to fully standardize their technical product documentation processes, improve global compatibility, and streamline product development cycles.

---

Keywords: ISO 20223, technical product documentation, situation feature identification, TPD, graphical symbols, engineering drawings, CAD annotation, unique labeling, surface representation, geometrical tolerancing, standardization.

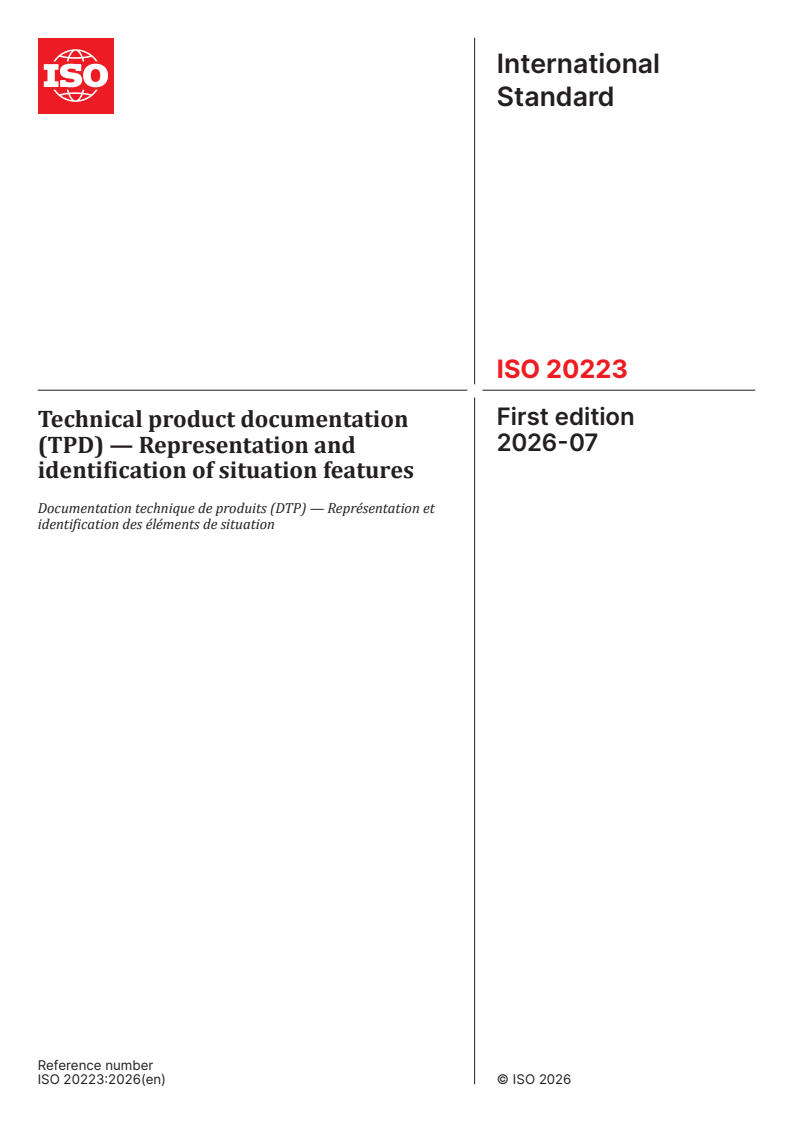

International
Standard
ISO 20223
First edition
Technical product documentation
2026-07
(TPD) — Representation and
identification of situation features
Documentation technique de produits (DTP) — Représentation et
identification des éléments de situation
Reference number
© ISO 2026
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

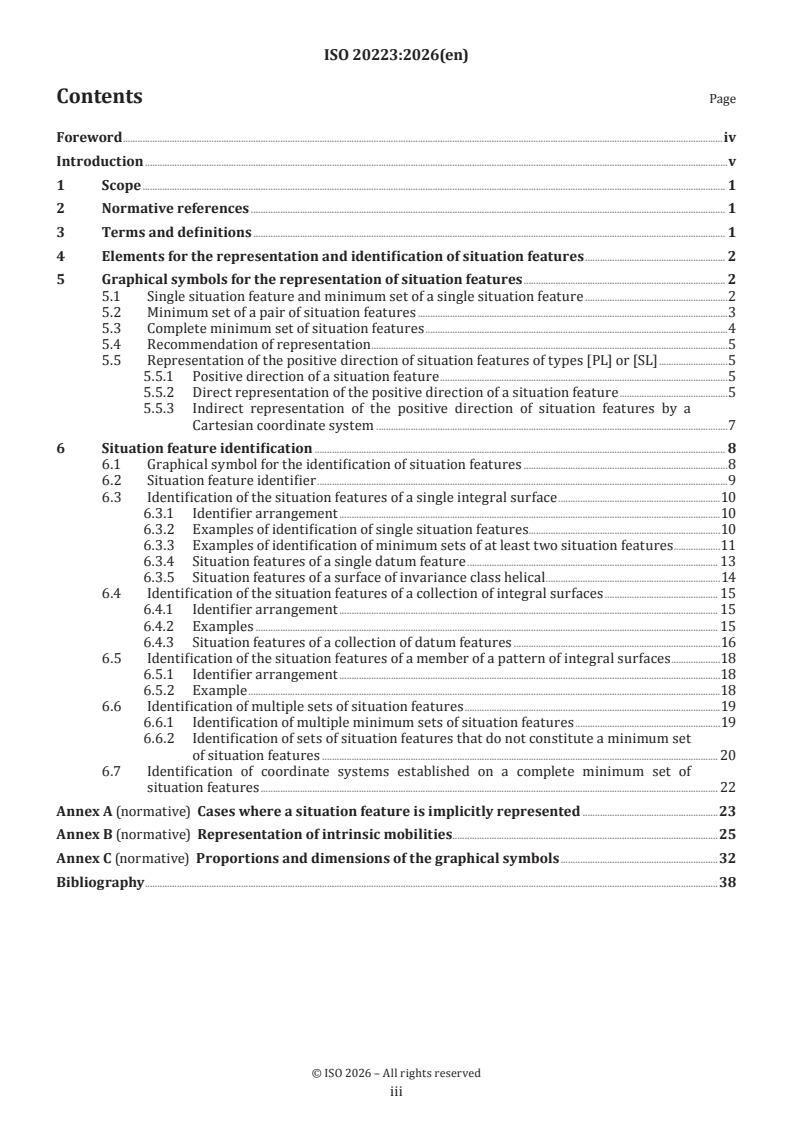

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Elements for the representation and identification of situation features . 2
5 Graphical symbols for the representation of situation features . 2
5.1 Single situation feature and minimum set of a single situation feature .2
5.2 Minimum set of a pair of situation features .3
5.3 Complete minimum set of situation features .4
5.4 Recommendation of representation .5
5.5 Representation of the positive direction of situation features of types [PL] or [SL] .5
5.5.1 Positive direction of a situation feature .5
5.5.2 Direct representation of the positive direction of a situation feature .5
5.5.3 Indirect representation of the positive direction of situation features by a
Cartesian coordinate system .7
6 Situation feature identification . 8
6.1 Graphical symbol for the identification of situation features .8
6.2 Situation feature identifier .9
6.3 Identification of the situation features of a single integral surface .10
6.3.1 Identifier arrangement .10
6.3.2 Examples of identification of single situation features.10
6.3.3 Examples of identification of minimum sets of at least two situation features .11
6.3.4 Situation features of a single datum feature . 13
6.3.5 Situation features of a surface of invariance class helical .14
6.4 Identification of the situation features of a collection of integral surfaces . 15
6.4.1 Identifier arrangement . 15
6.4.2 Examples . 15
6.4.3 Situation features of a collection of datum features .16
6.5 Identification of the situation features of a member of a pattern of integral surfaces .18
6.5.1 Identifier arrangement .18
6.5.2 Example .18
6.6 Identification of multiple sets of situation features .19
6.6.1 Identification of multiple minimum sets of situation features .19
6.6.2 Identification of sets of situation features that do not constitute a minimum set
of situation features . 20
6.7 Identification of coordinate systems established on a complete minimum set of
situation features . 22
Annex A (normative) Cases where a situation feature is implicitly represented .23
Annex B (normative) Representation of intrinsic mobilities .25
Annex C (normative) Proportions and dimensions of the graphical symbols .32
Bibliography .38

iii

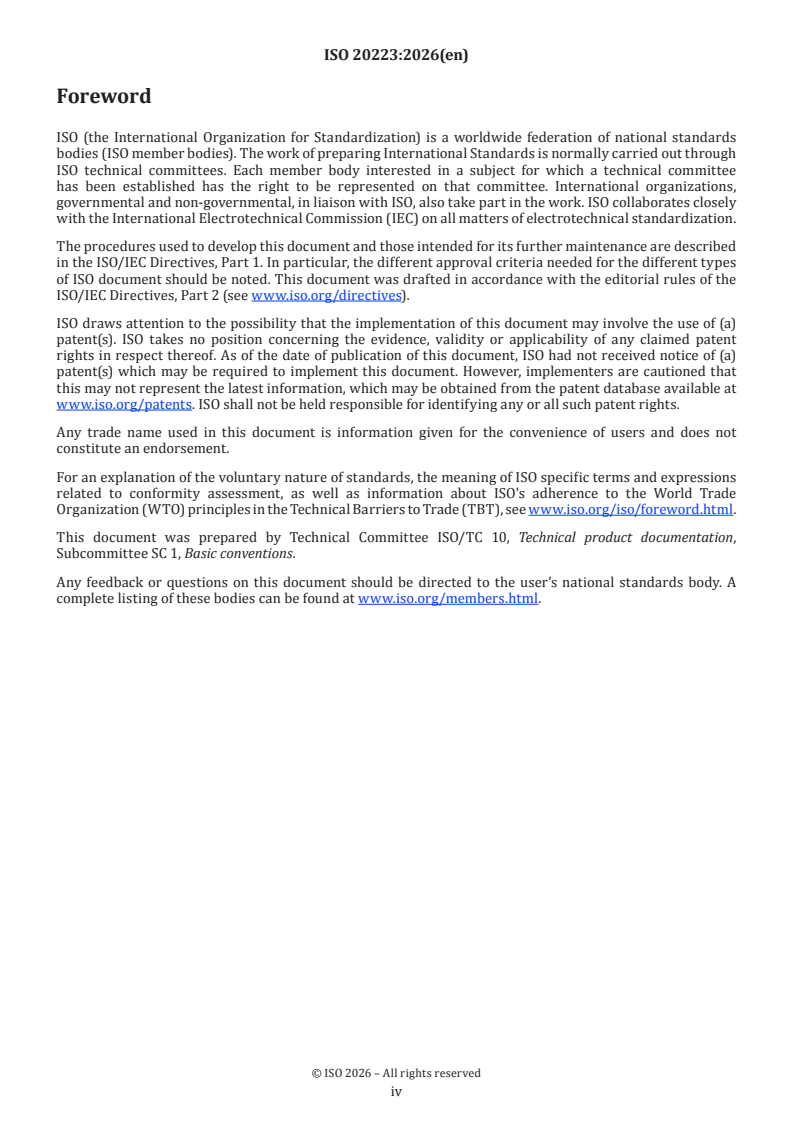

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 10, Technical product documentation,
Subcommittee SC 1, Basic conventions.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
Introduction
This document is a technical product documentation (TPD) standard and regarded as a complementary
standard.
One or more situation features can be assigned to any integral surface or collection of integral surfaces,
depending on the invariance class it belongs to. Situation features are defined in ISO 17450-1 as being a
point, a straight line or a plane. Altogether, the situation features allow for situating (i.e. either orienting or
positioning, or both) the corresponding integral surface or collection of integral surfaces with respect to
other geometrical features. This set of situation features can be reduced to a minimum set of one to three
situation features, each being of a different type.
The purpose of this document is to standardize the means to graphically represent and identify the situation
features of a single feature or of a compound feature (collection of features), thereby, explicitly indicating
the relationship between an integral feature and its set of situation features.
Drawings and models are used in a variety of situations, e.g. functional design, manufacturing and verification
(see ISO/TS 21619). In many cases, it can be challenging to communicate unambiguously when referencing
in different documents a specific situation feature, whether orally or in writing, without depicting the part
or specific details of the part that are not necessarily illustrated adequately on the drawing.
Furthermore, situation features identifiers can be used to clarify a TPD. They are also used in ISO GPS
standards (see ISO 5459) as a means to clarify the expression of geometrical specifications. Human-
readable identifiers for situation features are needed to ease the communication between stakeholders and
clarify with respect to which situation features other situation features are specified, i.e. establish human-
understandable traceability, and provide means to establish traceability between the drawing and other
TPD. CAD-vendors are encouraged to implement a harmonized unique identifier for situation features to
support the implementation of this document.

v
International Standard ISO 20223:2026(en)
Technical product documentation (TPD) — Representation
and identification of situation features
1 Scope
This document defines, if needed, how to represent the situation features of an integral surface, or of a
collection of integral surfaces, and how to identify them uniquely by an alphanumerical label in a technical
product documentation (TPD). It also defines how to indicate the type of each situation feature or the type
of each minimum set of situation features, and how to represent the positive direction of a situation feature.
Annex A defines the cases where the representation of situation features is not required.
Annex B defines how to represent the intrinsic mobilities inside a minimum set of situation features.
Annex C defines the proportions and dimensions of the graphical symbols to be used.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 128-2:2022, Technical product documentation (TPD) — General principles of representation — Part 2: Basic
conventions for lines
ISO 5459, Geometrical product specifications (GPS) — Geometrical tolerancing — Datums and datum systems
ISO 7499, Technical product documentation (TPD) — Unique integral feature identification (UIFI)
ISO 10209, Technical product documentation — Vocabulary — Terms relating to technical drawings, product
definition and related documentation
ISO 81714-1, Design of graphical symbols for use in the technical documentation of products — Part 1: Basic
rules
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 10209 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
situation feature
point, straight line, plane, from which the situation of a geometrical feature can be totally or partially defined
[SOURCE: ISO 17450-1:2011, 3.3.1.1.3, modified — In ISO 17450–1:2011, it is considered that a situation
feature can also be a helix. That case is discarded in this document, see 6.3.5 and B.2.4.]

3.2
minimum set of situation features
set of situation features consisting of at most one point, at most one straight line, and at most one plane,
following the condition: point on straight line in plane
Note 1 to entry: When a minimum set of situation features consists of all three types of situation features, the set is
called a “complete minimum set of situation features”.
3.3
type of a minimum set of situation features
“point”, or “straight line”, or “plane”, or “point in plane”, or “point on line”, or “line in plane”, or “point on line
in plane”
Note 1 to entry: These seven types of minimum sets of situation features are grouped into three categories: “minimum
set of a single situation feature”, “minimum set of a pair of situation features”, and “complete minimum set of situation
features”, see Table 5.
3.4
identifier of the type of a minimum set of situation features
type identifier
identifier of the type of a single situation feature, or minimum set of a single situation feature (two letters
between square brackets “[ ]”), or of the type of a minimum set of situation features made up of more than
one situation feature (a combination of the letters identifying a single situation feature and of slash signs “/”,
between square brackets “[ ]”)
Note 1 to entry: The list of type identifiers is given in Table 5.
4 Elements for the representation and identification of situation features
When situation features of an integral feature (single or compound, considered or not as a datum feature) are
indicated in the TPD (3D model or 2D drawing), they shall be represented and identified with the following
elements:
— the explicit representation according to the rules defined in Clause 5;
— the identification, as defined in Clause 6.
Annex A shall be used when a situation feature is implicitly represented and then does not require an explicit
representation and identification.
Annex B shall be used to represent the intrinsic mobilities inside a minimum set of situation features.
5 Graphical symbols for the representation of situation features
5.1 Single situation feature and minimum set of a single situation feature
The explicit nominal representation of a single situation feature, or of a minimum set of a single situation
feature (set of only one situation feature, of type “point”, or of type “straight line”, or of type “plane”), shall
be made in accordance with Table 1.
Type identifiers are defined in Table 5.
The proportions and dimensions of the graphical symbols shall follow Annex C.
A situation feature of type “point” shall be represented by a wide line cross, either of standard height or of
extended height. The choice of the type of cross to be used in TPD shall be determined by the visibility. The
default representation shall be with a wide line cross of standard height.

A situation feature of type “straight line” shall be represented by a long-dashed double-short-dashed wide
line (type 09.2 of ISO 128-2:2022, Table D.1). If viewed end-on, a wide line cross, either of standard height or
of extended height, shall be used.
A situation feature of type “plane” shall be represented by four straight segments drawn with long-dashed
double-short-dashed wide lines (type 09.2 of ISO 128-2:2022), forming a rectangle (in 2D), or a parallelogram
(in 3D), representing the borders of a plane. If viewed end-on, a long-dashed double-short-dashed wide line
(type 09.2 of ISO 128-2:2022) shall be used.
Table 1 — Representation of a minimum set of a single situation feature
Example in 2D
Type name and
Example in 3D
type identifier
Front view End view
Point
[PT]
or
Straight line
[SL]
Plane
[PL]
5.2 Minimum set of a pair of situation features
The explicit nominal representation of a minimum set of a pair of situation features shall be made in
accordance with Table 2, each single situation feature being represented according to the rules defined in
5.1.
Type identifiers are defined in Table 5.
A minimum set of a pair of situation features of type “line in plane”, or “LiP”, shall be represented by a
straight line inside a parallelogram. Two of the four borders of the parallelogram shall be parallel to the
straight line, at a distance from the straight line at least equal to ten times the width of the line. The straight
line shall extend beyond both sides of the two other borders of the parallelogram by a length at least equal to
ten times the width of the line. If viewed end-on, it shall be represented by a cross on a straight line, oriented
so that the straight line is a bisecting line of the cross.
A minimum set of a pair of situation features of type “point on line”, or “ToL”, shall be represented by a cross
on a straight line, oriented so that the straight line is a bisecting line of the cross. If viewed end-on, it shall be
represented by a cross.
A minimum set of a pair of situation features of type “point in plane”, or “TiP”, shall be represented by a
cross inside a parallelogram. The extension of the representation of the situation feature of type plane shall
be large enough to include the representation of the situation feature of type point. At least one of the two
bisecting lines of the cross shall be made parallel to the outlines of the plane. If viewed end-on, the situation

feature of type point shall be represented by a cross on a straight line, the cross shall be oriented by the line
so that the straight line is a bisecting line of the cross.
Table 2 — Representation of a minimum set of a pair of situation features
Type names, Example in 2D
and type iden- Example in 3D
Side view End view
tifier
Line in plane,
or LiP
[SL/PL]
Point on line, or
ToL
[PT/SL]
Point in plane,
or TiP
[PT/PL]
NOTE In all cases where a situation feature of type “point” is one of the elements of the minimum set of situation
features, it can be represented by either way presented in Table 1.
5.3 Complete minimum set of situation features
The explicit nominal representation of a complete minimum set of situation features, i.e. made of a “point on
a straight line in a plane”, or “ToLiP”, shall combine the representations defined in 5.1. The cross representing
the situation feature of type point shall be oriented by the line representing the situation feature of type
straight line so that the line is a bisecting line of the cross.
Type identifier is defined in Table 5.
Table 3 shows the representation of a (complete) minimum set of situation features of type “ToLiP”.

Table 3 — Representation of a complete minimum set of situation features
Type names, Example in 2D
and type iden- Example in 3D
Side view End view
tifier
Point on line in
plane, or ToLiP
[PT/SL/PL]
The situation feature of type “point” can be represented by either way presented in Table 1.
5.4 Recommendation of representation
On the TPD, it is recommended that the explicit nominal representation of a situation feature exceeds the
extent of the corresponding integral feature (considered or not as a datum feature). The common practice
for the representation of axes or median planes is to extend them by ten times the width of the line. It is
recommended to follow this practice for the explicit representation of a situation feature. However, if needed
to improve visibility, this representation can be extended further out or more limited. See examples in 6.3.
5.5 Representation of the positive direction of situation features of types [PL] or [SL]
5.5.1 Positive direction of a situation feature
It can be useful or required to assign a positive direction to situation features of type “plane” or of type
“straight line”. When useful or required, the positive direction of a situation feature shall be represented
either directly (see 5.5.2), or indirectly when a coordinate system is established on a minimum set of
situation features (see 5.5.3).
The proportions and dimensions of the graphical symbols shall follow Annex C.
5.5.2 Direct representation of the positive direction of a situation feature
5.5.2.1 Representation of the positive direction of a situation feature of type “straight line”
When required to explicitly assign a positive direction to a situation feature of type “straight line”, it shall be
indicated with a plain arrowhead with an opening angle of 60° and with a line tail of type 09.2, as shown in
2D in Figure 1. The arrow termination shall indicate the positive direction.
a) Front view b) Side view c) Rear view
Figure 1 — Generic symbol for the positive direction of a situation feature of type [SL] in 2D
The 3D representation of the positive direction is shown in Table 4.

Table 4 — 3D representation of the positive direction of a situation feature of type [SL],
when annotated on a CAD model
Front view tilted positive direction Rear view tilted positive direction
In 3D
In horizontal annotation planes
In vertical annotation planes
5.5.2.2 Representation of the positive direction of a situation feature of type “plane”
When required to explicitly assign a positive direction to a situation feature of type “plane”, the symbol
shall be indicated with a 300° circular arrow, with a plain white arrowhead and a wide line tail, as defined
in Figure 2.
Figure 2 — Symbol for the positive direction of a situation feature of type [PL]
The symbol shall be put close to one of the corners of the situation feature, as shown in Figure 3. The choice
of the corner as well as the distance between the symbol and the edge shall be determined by visibility
conditions.
Figure 3 — Representation in 2D of the positive direction of a situation feature of type [PL]
The arrow indicates the direction of the normal vector to the plane, the normal vector matching the
trigonometrical direct positive direction of the circle, as shown in Figure 4.
a) Representation in 3D of the positive direction b) Corresponding direction of the nor-
mal to the plane
Figure 4 — Interpretation of the positive direction of a situation feature of type [PL] in 3D
5.5.3 Indirect representation of the positive direction of situation features by a Cartesian
coordinate system
When required to establish a Cartesian Coordinate System (CS) on a complete minimum set of situation
features of type “ToLiP” [PT/SL/PL], then:
— the origin shall be established on the point [PT];
— the three perpendicular axes shall be explicitly indicated;
— one of the axes shall be represented along the straight line [SL];
— another axis shall be represented normal to the plane [PL].
When the positive directions of the situation features of type [SL] and of type [PL] are directly indicated,
then the coordinate system shall be established so that the positive direction of the axes of the coordinate
system shall follow these positive directions.
When the positive direction of the situation features of type [SL] and [PL] are not directly indicated, then:
— the positive direction of the axis of the coordinate system that is established along the situation feature
of type [SL] shall define the positive direction of this situation feature of type [SL];
— the positive direction of the axis of the coordinate system that is established normal to the situation
feature of type [PL] shall define the positive direction of this situation feature of type [PL].
Figure 5 shows the representation of a Cartesian coordinate system established on a minimum set of
situation features of type “ToLiP”.
Figure 5 — Representation of a coordinate system established on a complete minimum set of
situation features (of type “ToLiP”)
Figure 6 explains the implicit positive directions of the situation features of type [SL] and of type [PL]
induced by the representation of the coordinate system of Figure 5.

Figure 6 — Positive directions indirectly defined by the representation of Figure 5
NOTE 1 The establishment of a coordinate system on a minimum set of situation features of another type than of
type “ToLiP” can be carried out. It can, however, result into an incompletely determined coordinate system.
NOTE 2 It is a good practice to establish a coordinate system on a minimum set of situation features whose type
contains a situation feature of type [PT] (locking all three degrees of freedom of translation), so that the origin is
defined unambiguously. This is not the scope of this document to define or represent such coordinate systems.
NOTE 3 A coordinate system can be established on any complete minimum set of situation features. Indication of
such coordinate systems is defined in 6.7. This complete minimum set of situation features can be a resulting datum
system; in this case, the indication of such coordinate systems is defined in ISO 5459.
6 Situation feature identification
6.1 Graphical symbol for the identification of situation features
The situation feature identification consists of:
— a situation feature identifier, defined in 6.2; and
— a reference line, and one to three leader lines pointing to each situation feature of the corresponding
minimum set of situation features.
The situation feature identifier shall be displayed on the reference line connected to the set of leader lines
pointing to the minimum set of situation features, and:
— without termination mark for a situation feature of type “point”, or for a situation feature of type “straight
line” seen in an end view (see Figure 7a);
— with an arrow termination for a situation feature of type “straight line”, or for a situation feature of type
“plane” seen in an end view or identified by its border (see Figure 7b);
— or with a dot termination for a situation feature of type “plane” identified by its surface (see Figure 7c).
a) Without termination mark b) With arrow termination c) With dot termination
Figure 7 — Symbols for the identification of situation features

Representation without termination marks of the situation feature of type “plane” is allowed is allowed only
for the case of a minimum set of situation features containing at least two situation features where one
of them is a situation feature of type “point”. In this case, as shown in Figure 14 d), the leader line for the
situation feature of type “plane” shall terminate on one of the four borders of the plane.
6.2 Situation feature identifier
When it is necessary to represent and identify the situation features of an integral feature, each situation
feature, or the whole minimum set of situation features, shall be given a unique identifier that includes:
— the identifier of the integral feature to which the single situation feature or the minimum set of situation
features is assigned;
— the type identifier of the single situation feature or of the minimum set of situation features, indicated
with square brackets;
— an optional running number, inside or outside the square brackets, for the identification of multiple
minimum sets of situation features assigned to the same integral feature (see 6.6).
Table 5 gives the list of names and type identifiers of the type of a minimum set of situation features.
Table 5 — Names and identifiers of the type of a minimum set of situation features
Minimum set cat- Number of Name of the type of the mini- Short type name Type identifier
egory situation mum set of situation features
features in
category
Minimum set of 1 Point [PT]
a single situation
Straight line [SL]
feature
Plane [PL]
Minimum set of a 2 Point in plane TiP [PT/PL]
pair of situation
(poinT in Plane)
features
Point on line ToL [PT/SL]
(poinT on Line)
Line in plane LiP [SL/PL]
(Line in Plane)
Complete minimum 3 Point on line in plane ToLiP [PT/SL/PL]
set of situation (poinT on Line in Plane)
features
The identifier of a minimum set of situation features assigned to an integral feature (single or compound) is
unique. See 6.6.1 for the case of multiple minimum sets of situation features assigned to the same integral
feature, and 6.6.2 for the case of explicitly represented situation features not constituting a minimum set of
situation features.
Situation feature identifiers can also apply directly to the nominal derived feature (axis or median plane)
of an integral feature, single or compound. Annex A lists the cases when the representation of the situation
feature is implicit.
6.3 Identification of the situation features of a single integral surface
6.3.1 Identifier arrangement
For single integral surfaces, the situation feature identifier shall follow this format:

where
is the unique integral feature identifier (UIFI) as defined in ISO 7499;
is the situation feature type identifier as of Table 5;
is an optional running number (see 6.6).
This scheme shall also apply for portions of surfaces, as long as an integral feature identifier is indicated,
even in the case where the invariance class of such portions differs from the invariance class of the whole
integral surface they are taken from.
6.3.2 Examples of identification of single situation features
Figure 8 shows an example of the representation and identification of the situation feature of type “point”
5K[PT], where “5K” is an integral feature nominally a sphere, of invariance class spherical. This case can be
considered implicitly represented (see Annex A).
a) Nominal integral feature b) Contacting feature
Figure 8 — Representation and identification of a situation feature of type [PT]
Figure 9 shows an example of the representation and identification of the situation feature of type “straight
line” 2C[SL], where “2C” is an integral feature nominally a cylinder, of invariance class cylindrical. This case
can be considered as implicitly represented (see Annex A).
Figure 9 — Representation and identification of a situation feature of type [SL]

Figure 10 shows an example of the representation and identification of the situation feature of type “plane”
8P[PL] assigned to an integral feature named “8P”, nominally a plane, of invariance class planar. When the
situation feature is nominally coincident with the single integral feature plane itself, or when it is the median
plane of a biplane, this case can be considered implicitly represented (see Annex A).
Figure 10 — Representation and identification of a situation feature of type [PL]
6.3.3 Examples of identification of minimum sets of at least two situation features
Figure 11 shows an example of the representation and identification of each situation feature, of type [PT],
of type [SL] and of type [PL], of a minimum set of situation features assigned to an integral feature named
“2H”, of invariance class complex.
Figure 11 — Representation and identification of each situation feature of a complete minimum set
of situation features of type “ToLiP”
Figure 12 shows, for the same integral feature “2H”, an example of the representation and identification
of the corresponding complete minimum set of situation features of type “ToLiP” 2H[PT/SL/PL], with and
without indication of the positive directions.

a) Representation and identification without b) Representation and identification with indica-
indication of positive directions tion of the positive directions
Figure 12 — Example of a complete minimum set of situation features
Figure 13 shows an example of the representation and identification of the minimum set of situation features
of type “TiP” 6T[PT/PL] attributed to an integral feature named “6T”, nominally a torus, of invariance class
revolute.
Figure 13 — Representation and identification of a minimum set of situation features of type “TiP”
[PT/PL]
Figure 14 shows an example of the representation and identification of either each situation feature
[Figure 14 a) and 14 c)] or a minimum set of situation features of type “ToL” 4C[PT/SL] [Figure 14 b], or of
type “TiP” 5C[PT/PL] [Figure 14 d)] attributed to integral features named “4C” and “5C”, nominally cones, of
invariance class revolute.
a) Situation features point [PT] and line [SL] b) Minimum set of type “ToL” [PT/SL]
c) Situation features point [PT] and plane [PL] d) Minimum set of type “TiP” [PT/PL]
Figure 14 — Representation and identification of the situation features of a cone
For the way to represent and identify both minimum sets of situation features in a TPD, see 6.6.1, Figure 24.
For the way to represent and identify situation features of a set that do not constitute a minimum set of
situation features, see 6.6.2, Figure 27.
Figure 15 shows an example of the representation and identification of the minimum set of situation features
of type “LiP” 1E[SL/PL] attributed to an integral feature named “1E”, nominally an elliptical cylinder, of
invariance class prismatic.
Figure 15 — Representation and identification of a minimum set of situation features of type “LiP”
NOTE For any minimum set of a pair of situation features, the identification can be carried out either individually
for each situation feature, or on the whole set, similarly to the case of the type “ToLiP” (see Figures 11 and 12).
6.3.4 Situation features of a single datum feature
If a single surface is a datum feature, then its situation feature(s) is/are the corresponding single datum (see
ISO 5459). This single datum can be denoted using the situation feature identifier.
EXAMPLES K[PT], C[SL], G[PL], C[PT/SL], A[PT/SL/PL].
Figure 16 shows the example of the resulting datum system established on a datum feature named “A”,
of invariance class complex. See also ISO 5459:2024, Figures 43 and 44. This resulting datum system is a
complete minimum set of situation features.

Figure 16 — Representation and identification of the situation features of a resulting datum system
of type “ToLiP”
6.3.5 Situation features of a surface of invariance class helical
Figure 17 shows an example of representation and identification of the situation feature of type “straight
line” 7H[SL], where “7H” is an integral feature nominally a helix, of invariance class helical.
Figure 17 — Representation and identification of the situation feature [SL] of an integral feature
“7H” nominally a helix
NOTE 1 The two other situation features of the virtually complete minimum set of situation features, the situation
feature of types [PT] and [PL], have intrinsic coupled mobilities with respect to this situation feature 7H[SL] (see B.2.4
for a possible representation).
NOTE 2 When a surface of invariance class helical is used as a datum feature, the established datum is of type
“straight line” (see ISO 5459).

6.4 Identification of the situation features of a collection of integral surfaces
6.4.1 Identifier arrangement
For a collection of integral surfaces (compound feature), the situation feature identifier shall follow this
format:
< >
where
is the unique collection identifier as defined in ISO 7499;
is the situation feature type identifier, according to Table 5;
is an optional running number (see 6.6).
6.4.2 Examples
Situation feature of type “plane” 6H[PL] attributed to a collection, named “6H”, of integral surfaces nominally
parallel planes, see Figure 18 a).
Situation feature of type “straight line” 7Y[SL] attributed to a collection, named “7Y”, of integral surfaces
nominally coaxial cylinders, see Figure 18 b).
Minimum set of situation features of type “LiP” made of two situation features 2C[SL] and 2C[PL], attributed
to a pattern, named “2C”, of non-coaxial cylinders with parallel axes, see Figure 18 c).

a) Parallel planes b) Coaxial cylinders
c) Pattern of non-coaxial parallel cylinders
Figure 18 — Representation and identification of the situation features of a collection
6.4.3 Situation features of a collection of datum features
6.4.3.1 Common datum
If a collection of datum features is used to establish a common datum (see ISO 5459), then the minimum set
of situation features assigned to this collection can be considered as the resulting common datum.
Figure 19 shows the example of a common datum (A–B)[PL] established from a collection of two datum
features, nominally parallel planes A and B. See Annex A for the implicit representation of the situation
features in the case of a collection of coplanar planes, or of a collection of biplanes whose median features
are coplanar.
Figure 19 — Representation and identification of situation feature of a common datum established
on two parallel planes
Figure 20 shows the example of a common datum (C–D)[SL] established from a collection of two datum
features, nominally coaxial cylinders C and D. See Annex A for the implicit representation of the situation
features.
Figure 20 — Representation and identification of situation feature of a common datum established
on two coaxial cylinders
6.4.3.2 Datum system
If a collection of datum features is used to establish a datum system (see ISO 5459), then the minimum set
of situation features of this collection can be considered as the resulting datum system. These situation
features or the whole set can then be denoted using the direct way.
EXAMPLE DS4[PL], DS4[SL], DS4[PT]; DS4[PT/SL/PL].
Figure 21 shows an example of the representation and identification of the minimum set of situation
features of an explicitly indicated datum system. This minimum set of situation features is the resulting
datum system.
Figure 21 — Explicit identification of a resulting datum system
6.5 Identification of the situation features of a member of a pattern of integral surfaces
6.5.1 Identifier arrangement
For a member of a pattern made of integral surfaces of the same geometrical type, the situation feature
identifier shall follow this format:

where
is the unique collection identifier as defined in ISO 7499;
is a sequential number identifying the member in the collection, as defined in ISO 7499;
is the situation feature type identifier, according to Table 5;
is an optional running number (see 6.6).
6.5.2 Example
Figure 22 shows the example of the representation of the situation feature of type “straight line” 2C3[SL],
where “2C” is a pattern of four cylinders evenly distributed, and “2C3” is the third cylinder of the pattern.
2C3[SL] is the axis of this cylinder.

Figure 22 — Situation feature identifier of the member “2C3” of a pattern of integral features
6.6 Identification of multiple sets of situation features
6.6.1 Identification of multiple minimum sets of situation features
For certain invariance classes (invariance classes planar, revolute, prismatic and complex), the choice of the
minimum set of situation features is not unique. Multiple minimum sets of situation features can therefore
be assigned to the same (single or compound) integral feature. Depending on the functional need, it can be
relevant to explicitly represent and identify more than one minimum set of situation features (e.g. explicit
choice of a plane to express an orientation constraint).
Each minimum set of situation features shall be identified by using a suffixed number placed:
— after the type identifier of its situation features, as shown in Figures 23 a), 24 a) and 25 b);
— or after the type identifier of the minimum set of situation features, as shown in Figure 23 b) and
Figure 24 b) (see also Figure 14).
In case one situation feature is common to all represented minimum sets of situation features, the numbering
for this situation feature can be omitted.
a) Identification of each situation feature b) Identification of the minimum sets of situation
features
Figure 23 — Explicit representation and i
...

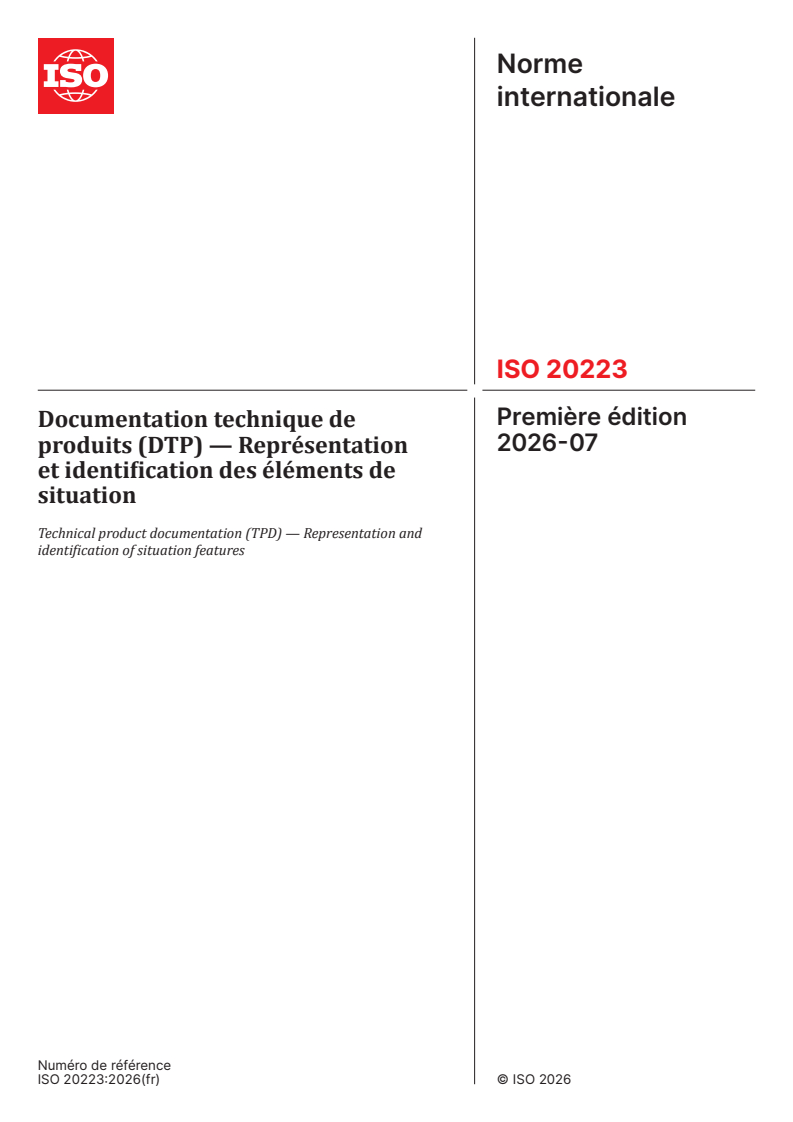

Norme
internationale
ISO 20223
Première édition
Documentation technique de
2026-07
produits (DTP) — Représentation
et identification des éléments de
situation
Technical product documentation (TPD) — Representation and
identification of situation features
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2026
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii

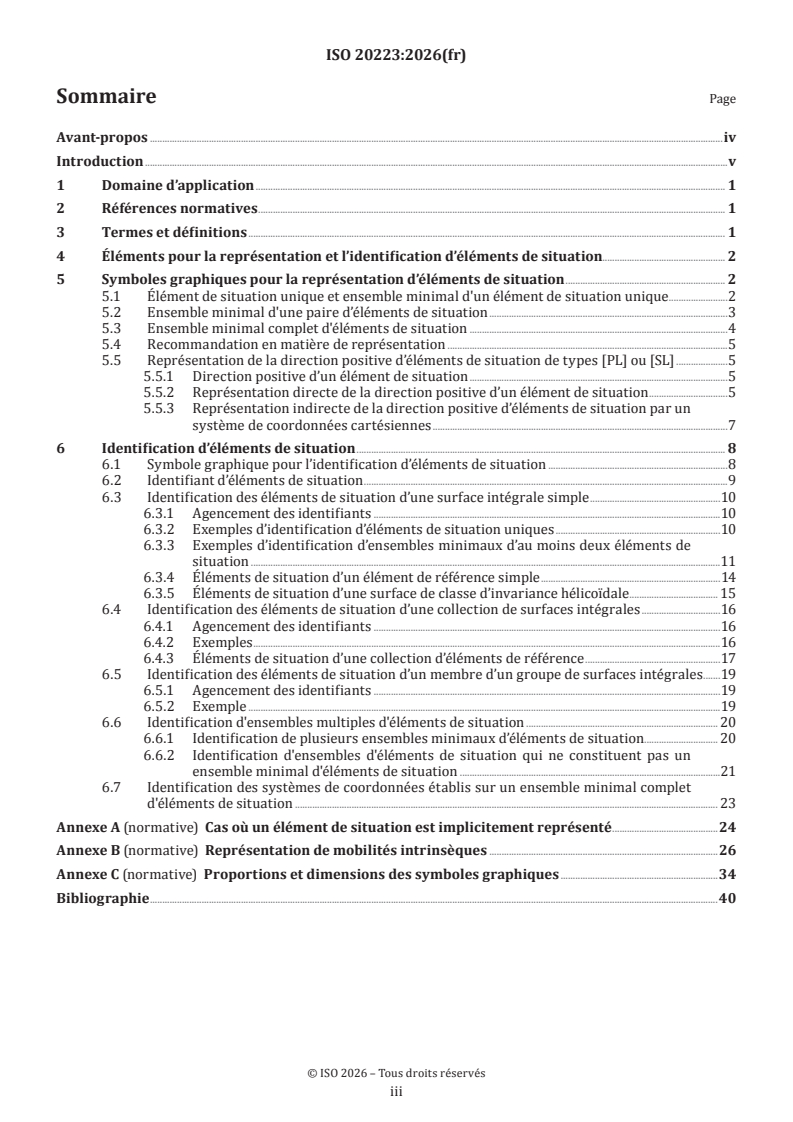

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Éléments pour la représentation et l’identification d’éléments de situation. 2
5 Symboles graphiques pour la représentation d’éléments de situation . 2
5.1 Élément de situation unique et ensemble minimal d'un élément de situation unique .2
5.2 Ensemble minimal d'une paire d’éléments de situation .3
5.3 Ensemble minimal complet d'éléments de situation .4
5.4 Recommandation en matière de représentation .5
5.5 Représentation de la direction positive d’éléments de situation de types [PL] ou [SL] .5
5.5.1 Direction positive d’un élément de situation .5
5.5.2 Représentation directe de la direction positive d’un élément de situation .5
5.5.3 Représentation indirecte de la direction positive d’éléments de situation par un
système de coordonnées cartésiennes .7
6 Identification d’éléments de situation . 8
6.1 Symbole graphique pour l’identification d’éléments de situation .8
6.2 Identifiant d’éléments de situation .9
6.3 Identification des éléments de situation d’une surface intégrale simple .10
6.3.1 Agencement des identifiants .10
6.3.2 Exemples d’identification d’éléments de situation uniques .10
6.3.3 Exemples d’identification d’ensembles minimaux d’au moins deux éléments de
situation .11
6.3.4 Éléments de situation d’un élément de référence simple .14
6.3.5 Éléments de situation d’une surface de classe d’invariance hélicoïdale . 15
6.4 Identification des éléments de situation d’une collection de surfaces intégrales .16
6.4.1 Agencement des identifiants .16
6.4.2 Exemples .16
6.4.3 Éléments de situation d’une collection d’éléments de référence .17
6.5 Identification des éléments de situation d’un membre d’un groupe de surfaces intégrales .19
6.5.1 Agencement des identifiants .19
6.5.2 Exemple .19
6.6 Identification d'ensembles multiples d'éléments de situation . 20
6.6.1 Identification de plusieurs ensembles minimaux d’éléments de situation . 20
6.6.2 Identification d'ensembles d'éléments de situation qui ne constituent pas un
ensemble minimal d'éléments de situation .21
6.7 Identification des systèmes de coordonnées établis sur un ensemble minimal complet
d'éléments de situation . 23
Annexe A (normative) Cas où un élément de situation est implicitement représenté .24
Annexe B (normative) Représentation de mobilités intrinsèques .26
Annexe C (normative) Proportions et dimensions des symboles graphiques .34
Bibliographie .40

iii

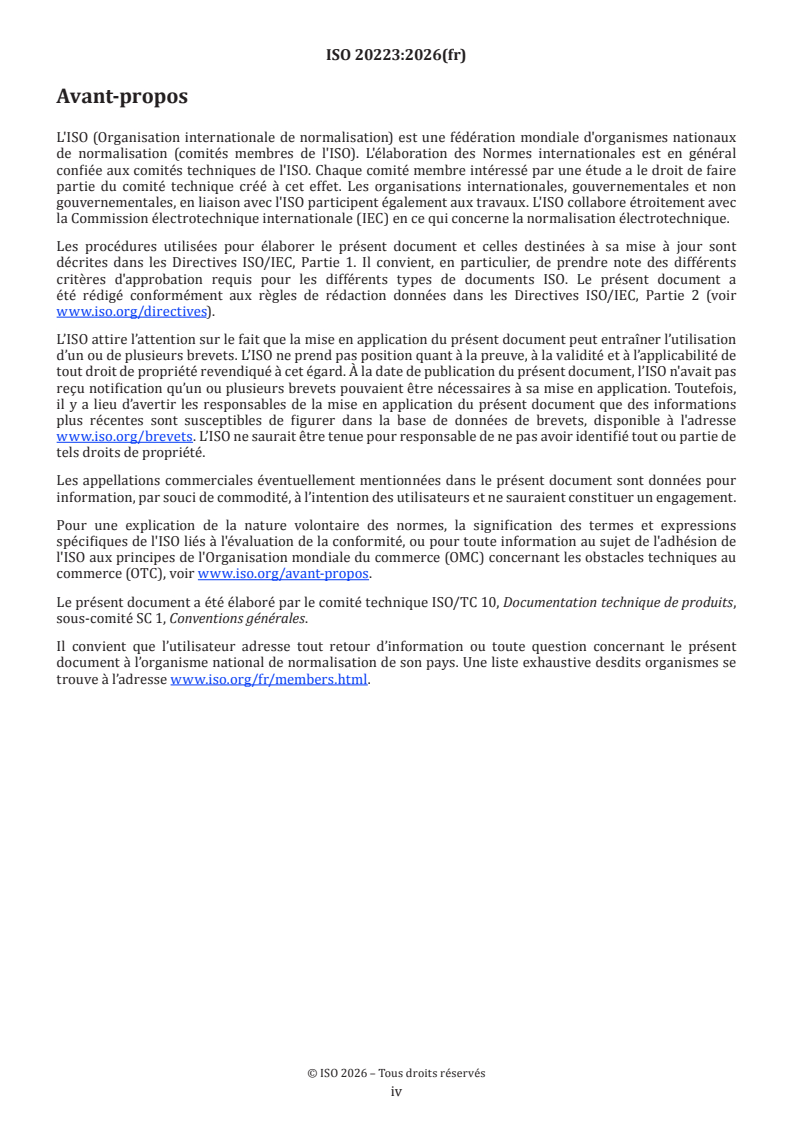

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 10, Documentation technique de produits,
sous-comité SC 1, Conventions générales.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Introduction
Le présent document est une norme de documentation technique de produits (DTP) et est considéré comme
une norme complémentaire.
Un ou plusieurs éléments de situation peut être attribué à toute surface intégrale ou collection de surfaces
intégrales, en fonction de la classe d'invariance à laquelle elle appartient. Les éléments de situation sont
définis dans l'ISO 17450-1 comme étant un point, une droite, ou un plan. Dans l'ensemble, les éléments de
situation permettent de situer (c'est-à-dire, d'orienter ou de positionner, ou les deux) la surface intégrale
ou la collection de surfaces intégrales correspondante par rapport à d'autres éléments géométriques. Cet
ensemble d'éléments de situation peut être réduit à un ensemble minimal d'un à trois éléments de situation,
chacun étant de type différent.
Le présent document a pour objet de normaliser les moyens permettant de représenter graphiquement et
d'identifier les éléments de situation d'un élément unique ou d'un élément composé (collection d'éléments),
indiquant ainsi explicitement la relation entre un élément intégral et son ensemble d'éléments de situation.
Les dessins et modèles sont utilisés dans diverses situations, par exemple, pour la conception, la fabrication
et la vérification (voir l'ISO/TS 21619). Dans de nombreux cas, il peut être difficile de communiquer sans
ambiguïté lorsque l’on fait référence à un élément de situation spécifique dans différents documents, que ce
soit oralement ou par écrit, sans représenter la partie ou les détails spécifiques de la pièce qui ne sont pas
nécessairement illustrés adéquatement sur le dessin.
De plus, des identifiants d’éléments de situation peuvent être utilisés pour préciser une DTP. Ils sont
également utilisés dans les normes ISO GPS (voir l'ISO 5459) comme moyen de préciser l'expression des
spécifications géométriques. Des identifiants lisibles par l'homme pour les éléments de situation sont
nécessaires pour faciliter la communication entre les parties prenantes et pour préciser à quels éléments de
situation s'appliquent une spécification, c'est-à-dire pour établir une traçabilité compréhensible par l'homme,
et pour assurer la traçabilité entre le dessin et d'autres DTP. Les fournisseurs de CAO sont encouragés à
mettre en place un système harmonisé d'identifiants uniques d'éléments de situation afin de faciliter la mise
en œuvre du présent document.
v
Norme internationale ISO 20223:2026(fr)
Documentation technique de produits (DTP) —
Représentation et identification des éléments de situation
1 Domaine d’application
Le présent document définit comment, si nécessaire, représenter les éléments de situation d'une surface
intégrale ou d'une collection de surfaces intégrales, et comment les identifier de manière unique par une
étiquette alphanumérique dans une documentation technique de produits (DTP). Il définit également la
manière d'indiquer le type de chaque élément de situation ou le type de chaque ensemble minimal d'éléments
de situation, et la manière de représenter la direction positive d'un élément de situation.
L'Annexe A définit les cas où la représentation des éléments de situation n'est pas nécessaire.
L'Annexe B définit la manière de représenter les mobilités intrinsèques à l'intérieur d'un ensemble minimal
d'éléments de situation.
L'Annexe C définit les proportions et les dimensions des symboles graphiques à utiliser.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 128-2:2022, Documentation technique de produits (TPD) — Principes généraux de représentation — Partie
2: Conventions de base pour les traits
ISO 5459, Spécification géométrique des produits (GPS) — Tolérancement géométrique — Références spécifiées
et systèmes de références spécifiées
ISO 7499, Documentation technique de produits (DTP) — Identification unique des éléments intégraux
ISO 10209, Documentation technique de produits — Vocabulaire — Termes relatifs aux dessins techniques, à la
définition de produits et à la documentation associée
ISO 81714-1, Création de symboles graphiques à utiliser dans la documentation technique de produits — Partie
1: Règles fondamentales
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 10209, ainsi que les suivants
s’appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/

3.1
élément de situation
point, droite ou plan, qui permet de définir partiellement ou totalement la situation d’un élément géométrique
[SOURCE: ISO 17450-1:2011, 3.3.1.1.3, modifié — Dans l'ISO 17450-1:2011, il est considéré qu'un élément
de situation peut être également une hélice. Ce cas n'est pas retenu dans le présent document, voir 6.3.5
et B.2.4.]
3.2
ensemble minimal d’éléments de situation
ensemble d'éléments de situation consistant en au plus un point, au plus une droite et au plus un plan, selon
la condition: point sur droite dans plan
Note 1 à l'article: Lorsqu'un ensemble minimal d'éléments de situation est constitué des trois types d'éléments de
situation, l'ensemble est appelé «ensemble minimal complet d'éléments de situation».
3.3
type d’un ensemble minimal d’éléments de situation
«point», ou «droite», ou «plan», ou «point dans plan», ou «point sur droit», ou «droite dans plan», ou «point
sur droit dans plan»
Note 1 à l'article: Ces sept types d'ensembles minimaux d'éléments de situation sont regroupés en trois catégories:
«ensemble minimal d'un élément de situation unique», «ensemble minimal d'une paire d'éléments de situation» et
«ensemble minimal complet d'éléments de situation», voir le Tableau 5.
3.4
identifiant du type d'un ensemble minimal d'éléments de situation
identifiant du type
identifiant du type d'un élément de situation unique, ou de l'ensemble minimal d'un élément de situation
unique (deux lettres entre crochets «[ ]»), ou du type d'un ensemble minimal d'éléments de situation
constitué de plusieurs éléments de situation (une combinaison des lettres identifiant un élément de situation
unique et des signes de barre obliques«/», entre crochets «[ ]»)
Note 1 à l'article: La liste des identifiants de type est donnée dans le Tableau 5.
4 Éléments pour la représentation et l’identification d’éléments de situation
Lorsque les éléments de situation d'un élément intégral (simple ou composé, considéré ou non comme un
élément de référence) sont indiqués dans la DTP (modèle 3D ou dessin 2D), ils doivent être représentés et
identifiés avec les éléments suivants:
— la représentation explicite conformément aux règles définies à l'Article 5;
— l'identification, telle que définie à l'Article 6.
L'Annexe A doit être utilisée lorsqu'un élément de situation est représenté implicitement et ne nécessite
alors pas de représentation et d'identification explicites.
L'Annexe B doit être utilisée pour représenter les mobilités intrinsèques à l'intérieur d'un ensemble minimal
d'éléments de situation.
5 Symboles graphiques pour la représentation d’éléments de situation
5.1 Élément de situation unique et ensemble minimal d'un élément de situation unique
La représentation nominale explicite d'un élément de situation unique ou d'un ensemble minimal d'un
élément de situation unique (ensemble d'un seul élément de situation de type «point», ou de type «droite»,
ou de type «plan») doit être effectuée conformément au Tableau 1.
Les identifiants de type sont définis dans le Tableau 5.

Les proportions et les dimensions des symboles graphiques doivent être conformes à l'Annexe C.
Un élément de situation de type «point» doit être représenté par une croix forte, soit de hauteur standard,
soit de hauteur étendue. Le choix du type de croix à utiliser dans la DTP doit être déterminé par la visibilité.
La représentation par défaut doit comporter une croix forte de hauteur standard.
Un élément de situation de type «droite» doit être représenté par un trait mixte fort à deux tirets longs et
un tiret court (type 09.2 de l'ISO 128-2:2022, Tableau D.1). Si vu d'extrémité, une croix forte, soit de hauteur
standard, soit de hauteur étendue, doit être utilisée.
Un élément de situation de type «plan» doit être représenté par quatre segments droits tracés avec des
traits mixtes forts à deux tirets longs et un tiret court (type 09.2 de l'ISO 128-2:2022), formant un rectangle
(en 2D), ou un parallélogramme (en 3D), représentant les limites d'un plan. Si vu d'extrémité, un trait mixte
fort à deux tirets longs et un tiret court (type 09.2 de l'ISO 128-2:2022) doit être utilisé.
Tableau 1 — Représentation d’un ensemble minimal d’un élément de situation unique
Nom du type et Exemple en 3D Exemple en 2D
identifiant du
Vue de face Vue d’extrémité
type
Point
[PT]
Ou
Droite
[SL]
Plan
[PL]
5.2 Ensemble minimal d'une paire d’éléments de situation
La représentation nominale explicite d’un ensemble minimal constitué d’une paire d’éléments de situation
doit être faite conformément au Tableau 2, chaque élément de situation unique étant représenté selon les
règles définies en 5.1.
Les identifiants de type sont définis dans le Tableau 5.
Un ensemble minimal d'une paire d'éléments de situation de type «droite dans plan», ou «LiP», doit être
représenté par une droite à l'intérieur d'un parallélogramme. Deux des quatre limites du parallélogramme
doivent être parallèles à la droite, à une distance de la droite au moins égale à dix fois la largeur du trait. La
droite doit s'étendre au-delà des deux côtés des deux autres limites du parallélogramme d'une longueur au
moins égale à dix fois la largeur de la ligne. Si vu d'extrémité, il doit être représenté par une croix sur une
droite, orientée de sorte que la droite soit une ligne bissectrice de la croix.

Un ensemble minimal d'une paire d'éléments de situation de type «point sur droite», ou «ToL», doit être
représenté par une croix sur une droite, orientée de sorte que la droite soit une ligne bissectrice de la croix.
Si vu d’une extrémité, il doit être représenté par une croix.
Un ensemble minimal d'une paire d'éléments de situation de type «point dans un plan», ou «TiP», doit être
représenté par une croix à l'intérieur d'un parallélogramme. L'extension de la représentation de l'élément de
situation de type plan doit être suffisamment grande pour inclure la représentation de l'élément de situation
de type point. Au moins l'une des deux lignes bissectrices de la croix doit être rendue parallèle aux contours
du plan. Si vu d'extrémité, l'élément de situation de type point doit être représenté par une croix sur une
droite, la croix doit être orientée par la ligne de sorte que la droite soit une ligne bissectrice de la croix.
Tableau 2 — Représentation d’un ensemble minimal d’une paire d’éléments de situation
Noms du type Exemple en 2D
et identifiant Exemple en 3D
Vue de face Vue d’extrémité
du type
Droite dans
plan, ou LiP
[SL/PL]
Point sur
droite, ou ToL
[PT/SL]
Point dans
plan, ou TiP
[PT/PL]
NOTE Dans tous les cas où un élément de situation de type «point» est l'un des éléments de l'ensemble minimal
d'éléments de situation, il peut être représenté de l'une des deux manières présentées dans le Tableau 1.
5.3 Ensemble minimal complet d'éléments de situation
La représentation nominale explicite d'un ensemble minimal complet d'éléments de situation, c'est-à-dire
fait d'un «point sur droite dans plan», ou «ToLiP», doit combiner les représentations définies en 5.1. La croix
représentant l'élément de situation de type point doit être orientée par la ligne représentant l'élément de
situation de type droite, de sorte que la ligne soit une ligne bissectrice de la croix.
L'identifiant du type est défini dans le Tableau 5.

Le Tableau 3 montre la représentation d'un ensemble minimal (complet) d'éléments de situation de type
«ToLiP».
Tableau 3 — Représentation d'un ensemble minimal (complet) d'éléments de situation
Noms du type Exemple en 2D
et identifiant Exemple en 3D
Vue de face Vue d’extrémité
du type
Point sur droite
dans plan, ou
ToLiP
[PT/SL/PL]
L’élément de situation de type «point» peut être représenté de l’une des deux manières présentées dans le
Tableau 1.
5.4 Recommandation en matière de représentation
Sur la DTP, il est recommandé que la représentation nominale explicite d'un élément de situation dépasse
l'étendue de l'élément intégral correspondant (considéré ou non comme un élément de référence). La pratique
courante de représentation des axes ou des plans médians consiste à les étendre de dix fois la largeur du
trait. Il est recommandé de suivre cette pratique pour la représentation explicite d'un élément de situation.
Toutefois, si cela est nécessaire pour améliorer la visibilité, cette représentation peut être davantage étendue
ou plus limitée. Voir les exemples en 6.3.
5.5 Représentation de la direction positive d’éléments de situation de types [PL] ou [SL]
5.5.1 Direction positive d’un élément de situation
Il peut être utile ou requis d’affecter une direction positive à des éléments de situation de type «plan» ou
de type «droite». Lorsque cela est utile ou exigé, la direction positive d'un élément de situation doit être
représentée soit directement (voir 5.5.2), soit indirectement si un système de coordonnées est établi sur un
ensemble minimal d'éléments de situation (voir 5.5.3).
Les proportions et les dimensions des symboles graphiques doivent être conformes à l'Annexe C.
5.5.2 Représentation directe de la direction positive d’un élément de situation
5.5.2.1 Représentation de la direction positive d’un élément de situation de type «droite»
Lorsqu’il est nécessaire d’affecter explicitement une direction positive à un élément de situation de type
«droite», elle doit être indiquée par une pointe de flèche pleine avec un angle d’ouverture de 60° et par une
queue de type 09.2, comme montré en 2D à la Figure 1. La terminaison de la flèche doit indiquer la direction
positive.
a) Vue de face b) Vue de côté c) Vue de l'arrière

Figure 1 — Symbole générique pour la direction positive d'un élément de situation de type [SL]
en 2D
La représentation en 3D de la direction positive est montrée dans le Tableau 4.
Tableau 4 — Représentation 3D de la direction positive d'un élément de situation de type [SL],
lorsqu'elle est annotée sur un modèle CAO
Vue de face inclinée dans la direction Vue arrière inclinée dans la direction
positive positive
En 3D
Dans des plans d’annotation horizon-
taux
Dans des plans d’annotation verticaux
5.5.2.2 Représentation de la direction positive d’un élément de situation de type «plan»
Lorsqu'il est nécessaire d'affecter explicitement une direction positive à un élément de situation de type
«plan», le symbole doit être indiqué par une flèche circulaire à 300°, une pointe de flèche pleine blanche et
une queue forte, tel que défini à la Figure 2.
Figure 2 — Symbole pour la direction positive d’un élément de situation de type [PL]
Le symbole doit être placé à proximité de l'un des coins de l'élément de situation, comme illustré à la Figure 3.
Le choix du coin, ainsi que la distance entre le symbole et le bord doivent être déterminés par les conditions
de visibilité.
Figure 3 — Représentation en 2D de la direction positive d'un élément de situation de type [PL]
La flèche indique la direction du vecteur normal au plan, le vecteur normal correspondant à la direction
positive directe trigonométrique du cercle, comme montré à la Figure 4.

a) Représentation en 3D de la direction positive b) Direction correspondante de la nor-
male au plan
Figure 4 — Interprétation de la direction positive d'un élément de situation de type [PL] en 3D
5.5.3 Représentation indirecte de la direction positive d’éléments de situation par un système de
coordonnées cartésiennes
Lorsqu'il est exigé d'établir un système de coordonnées cartésiennes (CS) sur un ensemble minimal complet
d'éléments de situation de type «ToLiP» [PT/SL/PL], alors:
— l'origine doit être établie sur le point [PT];
— les trois axes perpendiculaires doivent être explicitement indiqués;
— l'un des axes doit être représenté le long de la droite [SL];
— un autre axe doit être représenté perpendiculairement au plan [PL].
Lorsque les directions positives des éléments de situation de type [SL] et de type [PL] sont directement
indiquées, alors le système de coordonnées doit être établi de sorte que la direction positive des axes du
système de coordonnées doive suivre ces directions positives.
Lorsque la direction positive des éléments de situation de type [SL] et [PL] n'est pas indiquée directement,
alors:
— la direction positive de l'axe du système de coordonnées qui est établie le long de l'élément de situation
de type [SL] doit définir la direction positive de cet élément de situation de type [SL];
— la direction positive de l'axe du système de coordonnées qui est établie comme normal à l'élément de
situation de type [PL] doit définir la direction positive de cet élément de situation de type [PL].
La Figure 5 montre la représentation d'un système de coordonnées cartésiennes établi sur un ensemble
minimal d'éléments de situation de type «ToLiP».

Figure 5 — Représentation d'un système de coordonnées établi sur un ensemble minimal
d'éléments de situation (de type «ToLiP»)
La Figure 6 explique les directions positives implicites des éléments de situation de type [SL] et de type [PL]
induite par la représentation du système de coordonnées de la Figure 5.
Figure 6 — Directions positives indirectement définies par la représentation de la Figure 5
NOTE 1 L'établissement d'un système de coordonnées sur un ensemble minimal d'éléments de situation d'un autre
type que de type «ToLiP» peut être réalisé. Il peut, cependant, en résulter un système de coordonnées incomplètement
déterminé.
NOTE 2 Une bonne pratique consiste à établir un système de coordonnées sur un ensemble minimal d'éléments
de situation dont le type contient un élément de situation de type [PT] (verrouillant les trois degrés de liberté de
translation), de sorte que l'origine soit définie sans ambiguïté. Le présent document ne vise pas à définir ou à
représenter de tels systèmes de coordonnées.
NOTE 3 Un système de coordonnées peut être établi sur n'importe quel ensemble minimal complet d'éléments de
situation. L'indication de tels systèmes de coordonnées est définie en 6.7. Cet ensemble minimal complet d'éléments
de situation peut être un système de références spécifiées résultant; dans ce cas, l'indication de tels systèmes de
coordonnées est définie dans l'ISO 5459.
6 Identification d’éléments de situation
6.1 Symbole graphique pour l’identification d’éléments de situation
L’identification d’éléments de situation consiste en:
— un identifiant d'éléments de situation, défini en 6.2; et
— une ligne de référence, et de une à trois ligne(s) repère pointant sur chaque élément de situation de
l'ensemble minimal correspondant d'éléments de situation.

L’identifiant d’éléments de situation doit être affiché sur la ligne de référence reliée à l’ensemble de lignes
repère pointant sur l’ensemble minimal d’éléments de situation, et:
— sans marque de terminaison pour un élément de situation de type «point», ou pour un élément de
situation de type «droite» vu d'extrémité (voir Figure 7a);
— avec une terminaison de flèche pour un élément de situation de type «droite», ou pour un élément de
situation de type «plan» vu d'extrémité ou identifié par sa limite (voir Figure 7b);
— ou avec une terminaison par un point pour un élément de situation de type «plan» identifié par sa surface
(voir Figure 7c).
a) Sans marque de terminaison b) Avec extrémité de flèche c) Avec point de terminaison
Figure 7 — Symboles pour l'identification d'éléments de situation
La représentation sans marques de terminaison de l'élément de situation de type «plan» n'est autorisée que
dans le cas d'un ensemble minimal d'éléments de situation contenant au moins deux éléments de situation
où l'un d'eux est un élément de situation de type «point». Dans ce cas (comme indiqué à la Figure 14b), la
ligne repère pour l'élément de situation de type «plan» doit se terminer sur l'une des quatre limites du plan.
6.2 Identifiant d’éléments de situation
Lorsqu'il est nécessaire de représenter et d'identifier les éléments de situation d'un élément intégral,
chaque élément de situation ou l'ensemble minimal d'éléments de situation dans sa totalité, doit recevoir un
identifiant unique qui inclut:
— l'identifiant de l'élément intégral auquel est affecté l'élément de situation unique ou l'ensemble minimal
d'éléments de situation;
— l'identifiant du type de l'élément de situation unique ou de l'ensemble minimal d'éléments de situation,
indiqué entre crochets;
— un numéro d'ordre facultatif, à l'intérieur ou à l'extérieur des crochets, pour l'identification de plusieurs
ensembles minimaux d'éléments de situation affectés au même élément intégral (voir 6.6).
Le Tableau 5 donne la liste des noms et des identifiants du type d'un ensemble minimal d'éléments de
situation.
Tableau 5 — Noms et identifiants du type d'un ensemble minimal d'éléments de situation
Catégorie d'en- Nombre Nom du type de l'ensemble Nom du type abrégé Identifiant type
semble minimal d'éléments de minimal d'éléments de
situation dans situation
la catégorie
Ensemble minimal 1 Point [PT]
d’un élément de
Droite [SL]
situation unique
Plan [PL]
Ensemble minimal 2 Point dans plan TiP [PT/PL]
d'une paire d’élé-
(poinT dans Plan)
ments de situation
Point sur droite ToL [PT/SL]
(poinT sur Droite)
Ligne dans plan LiP [SL/PL]
(Droite dans Plan)
Ensemble minimal 3 Point sur droite dans plan ToLiP [PT/SL/PL]
complet d'éléments (Point sur Droite dans Plan)
de situation
L'identifiant d'un ensemble minimal d'éléments de situation affecté à un élément intégral (simple ou composé)
est unique. Voir 6.6.1 pour le cas de plusieurs ensembles minimaux d'éléments de situation affectés au même
élément intégral, et 6.6.2 pour le cas d'éléments de situation explicitement représentés ne constituant pas un
ensemble minimal d'éléments de situation.
Les identifiants d'éléments de situation peuvent également s'appliquer directement à l'élément dérivé
nominal (axe ou plan médian) d'un élément intégral, simple ou composé. L'Annexe A contient une liste des
cas où la représentation de l'élément de situation est implicite.
6.3 Identification des éléments de situation d’une surface intégrale simple
6.3.1 Agencement des identifiants
Pour les surfaces intégrales simples, l’identifiant d’éléments de situation doit suivre le format suivant:
<>ab<><>c
où
est l'identifiant unique d'élément intégral (UIFI) tel que défini dans l'ISO 7499;
est l’identifiant du type d’éléments de situation selon le Tableau 5;
est un numéro d'ordre facultatif (voir 6.6).
Ce schéma doit également s'appliquer aux portions de surfaces, tant qu'un identifiant d'élément intégral
est indiqué, même dans le cas où la classe d'invariance de ces portions diffère de la classe d'invariance de
l'ensemble de la surface intégrale dont elles sont issues.
6.3.2 Exemples d’identification d’éléments de situation uniques
La Figure 8 montre un exemple de la représentation et de l'identification de l'élément de situation de type
«point» 5K[PT], où «5K» est un élément intégral, nominalement une sphère, de classe d'invariance sphérique.
Ce cas peut être considéré comme implicitement représenté (voir Annexe A).

a) Élément intégral nominal b) Élément de contact
Figure 8 — Représentation et identification d'un élément de situation de type [PT]
La Figure 9 montre un exemple de la représentation et de l'identification de l'élément de situation de
type «droite» 2C[SL], où «2C» est un élément intégral, nominalement un cylindre, de classe d'invariance
cylindrique. Ce cas peut être considéré comme implicitement représenté (voir Annexe A).
Figure 9 — Représentation et identification d'un élément de situation de type [SL]
La Figure 10 montre un exemple de représentation et d'identification de l'élément de situation de type
«plan» 8P[PL] affecté à un élément intégral appelé «8P», nominalement un plan, de classe d'invariance plane.
Lorsque l'élément de situation coïncide nominalement avec le plan de l'élément intégral unique lui-même,
ou lorsqu'il est le plan médian d'un biplan, ce cas peut être considéré comme implicitement représenté (voir
Annexe A).
Figure 10 — Représentation et identification d'un élément de situation de type [PL]
6.3.3 Exemples d’identification d’ensembles minimaux d’au moins deux éléments de situation
La Figure 11 montre un exemple de représentation et d'identification de chaque élément de situation, de
type [PT], de type [SL] et de type [PL], d'un ensemble minimal d'éléments de situation assignés à un élément
intégral appelé «2H», de classe d'invariance complexe.

Figure 11 — Représentation et identification de chaque élément de situation d'un ensemble minimal
complet d'éléments de situation de type «ToLiP»
La Figure 12 montre, pour le même élément intégral «2H», un exemple de représentation et d'identification
de l'ensemble minimal complet correspondant d'éléments de situation de type «ToLiP» 2H[PT/SL/PL], avec
et sans indication des directions positives.

a) Représentation et identification sans indica- b) Représentation et identification avec indication
tion de directions positives de directions positives
Figure 12 — Exemple d'un ensemble minimal complet d'éléments de situation
La Figure 13 montre un exemple de représentation et d'identification de l'ensemble minimal d'éléments de
situation de type «TiP» 6T[PT/PL] affecté à un élément intégral appelé «6T», nominalement un tore, de classe
d'invariance de révolution.
Figure 13 — Représentation et identification d'un ensemble minimal d'éléments de situation de
type «TIP» [PT/PL]
La Figure 14 montre un exemple de représentation et d'identification de chaque élément de situation
(Figure 14a et Figure 14c) ou d'un ensemble minimal d'éléments de situation de type «ToL» 4C[PT/SL]
(Figure 14b), ou de type «TiP» 5C[PT/PL] (Figure 14d), attribuées aux éléments intégraux appelés «4C» et
«5C», nominalement des cônes, de classe d'invariance de révolution.

a) Éléments de situation point [PT] et ligne [SL] b) Ensemble minimal de type «ToL» [PT/SL]
c) Éléments de situation point [PT] et plan [PL] d) Ensemble minimal de type «TiP» [PT/PL]
Figure 14 — Représentation et identification des éléments de situation d'un cône
Pour la manière de représenter et d'identifier les deux ensembles minimaux d'éléments de situation dans
une DTP, voir 6.6.1, Figure 24.
Pour la manière de représenter et d'identifier des éléments de situation d'un ensemble qui ne constitue pas
un ensemble minimal d'éléments de situation, voir 6.6.2, Figure 27.
La Figure 15 montre un exemple de la représentation et de l'identification de l'ensemble minimal d'éléments
de situation de type «LiP» 1E[SL/PL] affecté à un élément intégral appelé «1E», nominalement un cylindre
elliptique, de classe d'invariance prismatique.
Figure 15 — Représentation et identification d'un ensemble minimal d'éléments de situation de
type «LiP»
NOTE Pour tout ensemble minimal d'une paire d'éléments de situation, l'identification peut être effectuée soit
individuellement pour chaque élément de situation, soit sur l'ensemble, de manière similaire au cas du type «ToLiP»
(voir les Figures 11 et 12).
6.3.4 Éléments de situation d’un élément de référence simple
Si une surface simple est un élément de référence, son ou ses éléments de situation est/sont la référence
spécifiée simple correspondante (voir l’ISO 5459). Cette référence spécifiée simple peut être indiquée par
l’identifiant de l’élément de situation.
EXEMPLES K[PT], C[SL], G[PL], C[PT/SL], A[PT/SL/PL].

La Figure 16 montre l'exemple du système de références spécifiées résultant établi sur un élément de
référence appelé «A» de classe d'invariance complexe. Voir également l'ISO 5459:2024, Figures 43 et 44. Ce
système de références spécifiées est un ensemble minimal d’éléments de situation.
Figure 16 — Représentation et identification des éléments de situation d'un système de références
spécifiées résultant de type «ToLiP»
6.3.5 Éléments de situation d’une surface de classe d’invariance hélicoïdale
La Figure 17 montre un exemple de représentation et d'identification de l'élément de situation de type
«droite» 7H[SL], où «7H» est un élément intégral, nominalement une hélice, de classe d'invariance hélicoïdale.
Figure 17 — Représentation et identification de l'élément de situation [SL] d'un élément intégral
«7H» nominalement une hélice
NOTE 1 Les deux autres éléments de situation de l'ensemble virtuellement complet des éléments de situation,
l'élément de situation des types [PT] et [PL], ont des mobilités couplées intrinsèques par rapport à cet élément de
situation 7H[SL] (voir B.2.4 pour une représentation possible).
NOTE 2 Lorsqu'une surface de classe d'invariance hélicoïdale est utilisée comme élément de référence, la référence
spécifiée établie est de type «droite» (voir ISO 5459).

6.4 Identification des éléments de situation d’une collection de surfaces intégrales
6.4.1 Agencement des identifiants
Pour une collection de surfaces intégrales (élément composé), l'identifiant d'élément de situation doit suivre
le format suivant:
abc
où
est l'identifiant unique de collection tel que défini dans l'ISO 7499;
est l'identifiant du type d'éléments de situation selon le Tableau 5;
est un numéro d'ordre facultatif (voir 6.6).
6.4.2 Exemples
Élément de situation de type «plan» 6H[PL] affecté à une collection, nommé «6H», de plans nominalement
parallèles de surfaces intégrales (voir Figure 18a).
Élément de situation de type «droite» 7Y[SL] affecté à une collection, appelé «7Y», de cylindres nominalement
coaxiaux de surfaces intégrales (voir Figure 18b).
Ensemble minimal d'éléments de situation de type «LiP» constitué de deux éléments de situation 2C[SL] et
2C[PL], attribués à un groupe, appelé «2C», de cylindres non coaxiaux à axes parallèles (voir Figure 18c).

a) Plans parallèles b) Cylindres coaxiaux
c) Groupe de cylindres parallèles non coaxiaux
Figure 18 — Représentation et identification des éléments de situation d'une collection
6.4.3 Éléments de situation d’une collection d’éléments de référence
6.4.3.1 Référence spécifiée commune
Si une collection d'éléments de référence est utilisée pour établir une référence spécifiée commune (voir
ISO 5459), alors l'ensemble minimal d'éléments de situation affectés à cette collection peut être considéré
comme la référence spécifiée commune résultante.
La Figure 19 montre l'exemple d'une référence spécifiée commune (A–B)[PL] établie à partir d'une
collection de deux éléments de référence, nominalement les plans parallèles A et B. Voir l'Annexe A pour la
représentation implicite des éléments de situation.

Figure 19 — Représentation et identification des élément de situation d'une référence spécifiée
commune établie sur deux plans parallèles
La Figure 20 montre l’exemple d’une référence spécifiée commune (C–D)[SL] établie à partir d’une
collection de deux éléments de référence, nominalement des cylindres coaxiaux C et D. Voir à l’Annexe À la
représentation implicite des éléments de situation dans la cas d'une collection de plans coplanaires or d'une
co
...
