ISO 9189:1993
(Main)Machine tools — Straight-sided high-speed mechanical power presses from 250 kN up to and including 4 000 kN nominal force — Characteristics and dimensions
Machine tools — Straight-sided high-speed mechanical power presses from 250 kN up to and including 4 000 kN nominal force — Characteristics and dimensions
The characteristics specified are: nominal force; normal slide stroke; maximum slide stroke; slide adjustment; shut height, normal slide stroke; bedplate and slide width, bedplate depth, slide depth, adjustable feed height.
Machines-outils — Presses mécaniques rapides à bâti en arcade, de force nominale comprise entre 250 kN et 4 000 kN inclus — Caractéristiques et dimensions
La présente Norme internationale prescrit les caractéristiques et les dimensions des presses mécaniques rapides à bâti en arcade, de force nominale comprise entre 250 kN et 4 000 kN inclus.
General Information
Buy Standard
Standards Content (Sample)
NORME
ISO
INTERNATIONALE
9189
Première édition
1993-04-01
Machines-outils - Presses mécaniques
rapides à bâti en arcade, de force nominale
comprise entre 250 kN et 4000 kN
inclus - Caractéristiques, et dimensions
Machine tools - Straigh t-sided high-speed mechanical po wer presses
from 250 kN up to and including 4 000 kN nominal force - Characteristics
and dimensions
Numéro de référence
ISO 9189:1993(F)
---------------------- Page: 1 ----------------------

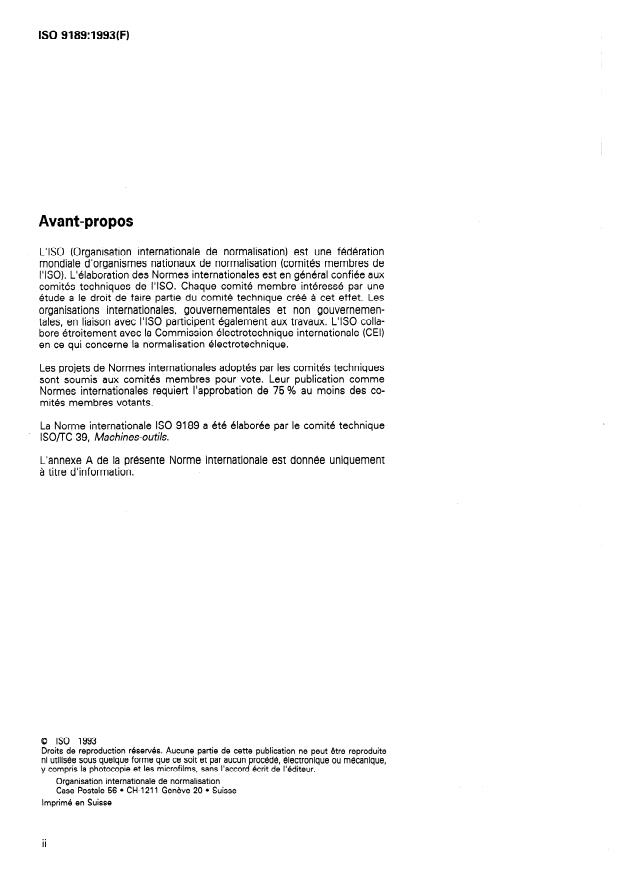

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fedération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’elaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comite membre interessé par une
étude a le droit de faire partie du comite technique crée à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore etroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptes par les comités techniques
sont soumis aux comites membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mites membres votants.
La Norme internationale ISO 9189 a eté elaboree par le comité technique
’ I SO/K 39, Machines-outils.
de la présente Norme internationale est donnee uniquement
L’annexe A
rmation.
à titre d’info
0 60 1993
Droits de reproduction reserves. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord ecrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprime en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 9189:1993(F)
Introduction
La présente Norme internationale ne prescrit pas des valeurs pour toutes
les caractéristiques dimensionnelles, géométriques et fonctionnelles des
presses mécaniques rapides à bâti en arcade, de manière à ne pas bloquer
l’évolution des caractéristiques et la conception de ces presses.
Les raisons pour lesquelles les caractéristiques ci-aprés ne sont pas trai-
tées dans la présente Norme internationale sont les suivantes.
Ouverture dans la table et le plateau amovible, et l’epaisseur du pla-
a)
tea u amovible
Ces caractéristiques ont une influence directe sur la rigidité de la presse
et sont donc souvent dimensionnees de manière à permettre la production
d’une piéce donnée. La pratique courante pour obtenir une rigidité maxi-
male de la table consiste à usiner des ouvertures d’évacuation uniquement
aux endroits nécessaires en fonction du pas de l’outillage de presse.
b) Hauteur au sol du plateau amovible
L’utilisation de dispositifs d’amenage et d’évacuation automatiques rend
inutile la spécification d’une hauteur au sol du plateau amovible.
c) Trous de fixation d’outils et rainures à T
En raison de la cadence de frappe relativement élevee de ce genre de
presse, le concepteur cherche toujours à réduire au maximum la masse
des piéces en mouvement. II est impossible généralement d’arriver à un
équilibre total des masses, et les differentes parties de la presse sont
donc soumises à des forces perturbatrices élevées.
La spécification de l’emplacement des trous de fixation restreindrait la li-
berte du concepteur d’outil et de presse dans la recherche d’une solution
optimale pour chaque application.
Passage entre montants et largeur des bandes
d)
Ces caractéristiques pourront être normalisées ultérieurement si suffi-
samment de pays désirent entreprendre le travail.
e) Cadence de frappe
La normalisation entraverait davantage le progrés technique puisque cette
caractéristique dépend de l’application spécifique a la presse (longueur
d’amenage; type d’amenage à pinces, à rouleaux; moteur pas-à-pas; type
d’outil; course d’evacuation des pièces; etc.).
Les presses rapides modernes peuvent être prévues a cadence réglable
variable de 1 à 10.
. . .
III
---------------------- Page: 3 ----------------------
ISO 9189:1993(F)

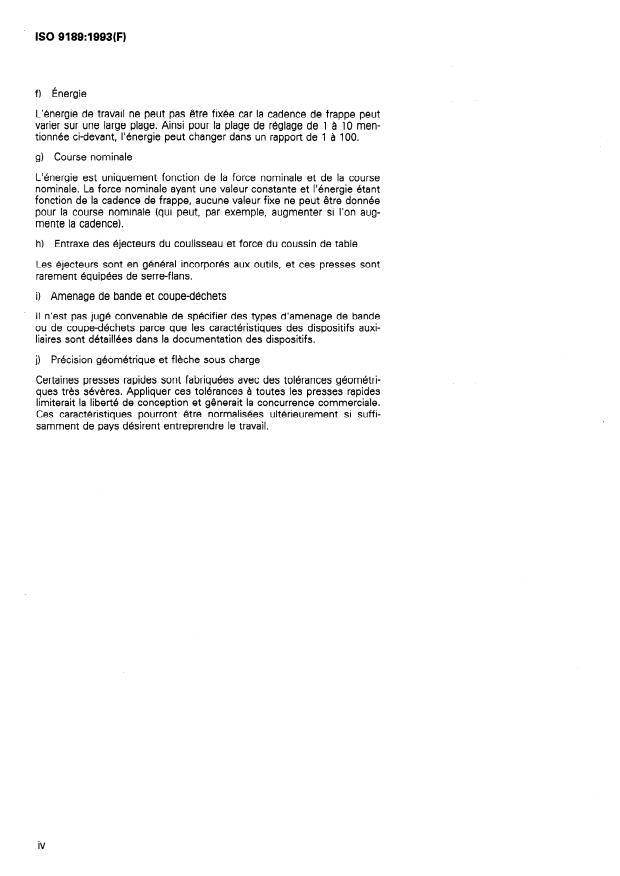

f) Énergie
L’énergie de travail ne peut pas être fixée car la cadence de frappe peut
varier sur une large plage. Ainsi pour la plage de réglage de 1 à 10 men-
tionnée ci-devant, l’énergie peut changer dans un rapport de 1 a 100.
g) Course nominale
L’énergie est uniquement fonction de la force nominale et de la course
nominale. La forcenominale ayant une valeur constante et l’énergie etant
fonction de la cadence de frappe, aucune valeur fixe ne peut être donnee
pour la course nominale (qui peut, par exemple, augmenter si l’on aug-
mente la cadence).
Entraxe des éjecteurs du coulisseau et force du coussin de table
h)
Les éjecteurs sont en général incorpores aux outils, et ces presses sont
rarement équipées de serre-flans.
i) Amenage de bande et coupe-déchets
. II n’est pas juge convenable de spécifier des types d’amenage de bande
ou de coupe-déchets parce que les caractéristiques des dispositifs auxi-
liaires sont detaillees dans la documentation des dispositifs.
j) Precision géométrique et flèche sous charge
Certaines presses rapides sont fabriquées avec des tolérances géométri-
ques très sévères. Appliquer ces tolerances à toutes les presses rapides
limiterait la liberté de conception et gênerait la concurrence commerciale.
Ces caractéristiques pourront être normalisées ulterieurement si suffi-
samment de pays désirent entreprendre le travail.
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 9189:1993(F)
Machines-outils - Presses mécaniques rapides à bâti
en arcade, de fo
...
NORME
ISO
INTERNATIONALE
9189
Première édition
1993-04-01
Machines-outils - Presses mécaniques
rapides à bâti en arcade, de force nominale
comprise entre 250 kN et 4000 kN
inclus - Caractéristiques, et dimensions
Machine tools - Straigh t-sided high-speed mechanical po wer presses
from 250 kN up to and including 4 000 kN nominal force - Characteristics
and dimensions
Numéro de référence
ISO 9189:1993(F)
---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fedération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’elaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comite membre interessé par une
étude a le droit de faire partie du comite technique crée à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore etroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptes par les comités techniques
sont soumis aux comites membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mites membres votants.
La Norme internationale ISO 9189 a eté elaboree par le comité technique
’ I SO/K 39, Machines-outils.
de la présente Norme internationale est donnee uniquement
L’annexe A
rmation.
à titre d’info
0 60 1993
Droits de reproduction reserves. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord ecrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprime en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 9189:1993(F)
Introduction
La présente Norme internationale ne prescrit pas des valeurs pour toutes
les caractéristiques dimensionnelles, géométriques et fonctionnelles des
presses mécaniques rapides à bâti en arcade, de manière à ne pas bloquer
l’évolution des caractéristiques et la conception de ces presses.
Les raisons pour lesquelles les caractéristiques ci-aprés ne sont pas trai-
tées dans la présente Norme internationale sont les suivantes.
Ouverture dans la table et le plateau amovible, et l’epaisseur du pla-
a)
tea u amovible
Ces caractéristiques ont une influence directe sur la rigidité de la presse
et sont donc souvent dimensionnees de manière à permettre la production
d’une piéce donnée. La pratique courante pour obtenir une rigidité maxi-
male de la table consiste à usiner des ouvertures d’évacuation uniquement
aux endroits nécessaires en fonction du pas de l’outillage de presse.
b) Hauteur au sol du plateau amovible
L’utilisation de dispositifs d’amenage et d’évacuation automatiques rend
inutile la spécification d’une hauteur au sol du plateau amovible.
c) Trous de fixation d’outils et rainures à T
En raison de la cadence de frappe relativement élevee de ce genre de
presse, le concepteur cherche toujours à réduire au maximum la masse
des piéces en mouvement. II est impossible généralement d’arriver à un
équilibre total des masses, et les differentes parties de la presse sont
donc soumises à des forces perturbatrices élevées.
La spécification de l’emplacement des trous de fixation restreindrait la li-
berte du concepteur d’outil et de presse dans la recherche d’une solution
optimale pour chaque application.
Passage entre montants et largeur des bandes
d)
Ces caractéristiques pourront être normalisées ultérieurement si suffi-
samment de pays désirent entreprendre le travail.
e) Cadence de frappe
La normalisation entraverait davantage le progrés technique puisque cette
caractéristique dépend de l’application spécifique a la presse (longueur
d’amenage; type d’amenage à pinces, à rouleaux; moteur pas-à-pas; type
d’outil; course d’evacuation des pièces; etc.).
Les presses rapides modernes peuvent être prévues a cadence réglable
variable de 1 à 10.
. . .
III
---------------------- Page: 3 ----------------------
ISO 9189:1993(F)
f) Énergie
L’énergie de travail ne peut pas être fixée car la cadence de frappe peut
varier sur une large plage. Ainsi pour la plage de réglage de 1 à 10 men-
tionnée ci-devant, l’énergie peut changer dans un rapport de 1 a 100.
g) Course nominale
L’énergie est uniquement fonction de la force nominale et de la course
nominale. La forcenominale ayant une valeur constante et l’énergie etant
fonction de la cadence de frappe, aucune valeur fixe ne peut être donnee
pour la course nominale (qui peut, par exemple, augmenter si l’on aug-
mente la cadence).
Entraxe des éjecteurs du coulisseau et force du coussin de table
h)
Les éjecteurs sont en général incorpores aux outils, et ces presses sont
rarement équipées de serre-flans.
i) Amenage de bande et coupe-déchets
. II n’est pas juge convenable de spécifier des types d’amenage de bande
ou de coupe-déchets parce que les caractéristiques des dispositifs auxi-
liaires sont detaillees dans la documentation des dispositifs.
j) Precision géométrique et flèche sous charge
Certaines presses rapides sont fabriquées avec des tolérances géométri-
ques très sévères. Appliquer ces tolerances à toutes les presses rapides
limiterait la liberté de conception et gênerait la concurrence commerciale.
Ces caractéristiques pourront être normalisées ulterieurement si suffi-
samment de pays désirent entreprendre le travail.
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 9189:1993(F)
Machines-outils - Presses mécaniques rapides à bâti
en arcade, de fo
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
