ISO 286-1:2010
(Main)Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes — Part 1: Basis of tolerances, deviations and fits
Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes — Part 1: Basis of tolerances, deviations and fits
ISO 286-1:2010 establishes the ISO code system for tolerances to be used for linear sizes of features of the following types: a) cylinder; b) two parallel opposite surfaces. ISO 286-1:2010 defines the basic concepts and the related terminology for this code system. It provides a standardized selection of tolerance classes for general purposes from amongst the numerous possibilities. Additionally, it defines the basic terminology for fits between two features of size without constraints of orientation and location and explains the principles of “basic hole” and “basic shaft”.
Spécification géométrique des produits (GPS) — Système de codification ISO pour les tolérances sur les tailles linéaires — Partie 1: Base des tolérances, écarts et ajustements
L'ISO 286-1:2010 établit un système de codification à utiliser pour les tailles des entités dimensionnelles des types suivants: a) cylindre; b) deux surfaces parallèles opposées. L'ISO 286-1:2010 définit les concepts fondamentaux et la terminologie relative à ce système de codification. Elle fournit une sélection normalisée des classes de tolérances pour usage général parmi les nombreuses possibilités. En outre, elle définit la terminologie de base pour les ajustements entre deux entités dimensionnelles sans contrainte d'orientation et de position et explique les principes «d'alésage normal» et «d'arbre normal».
General Information
Relations
Buy Standard
Standards Content (Sample)

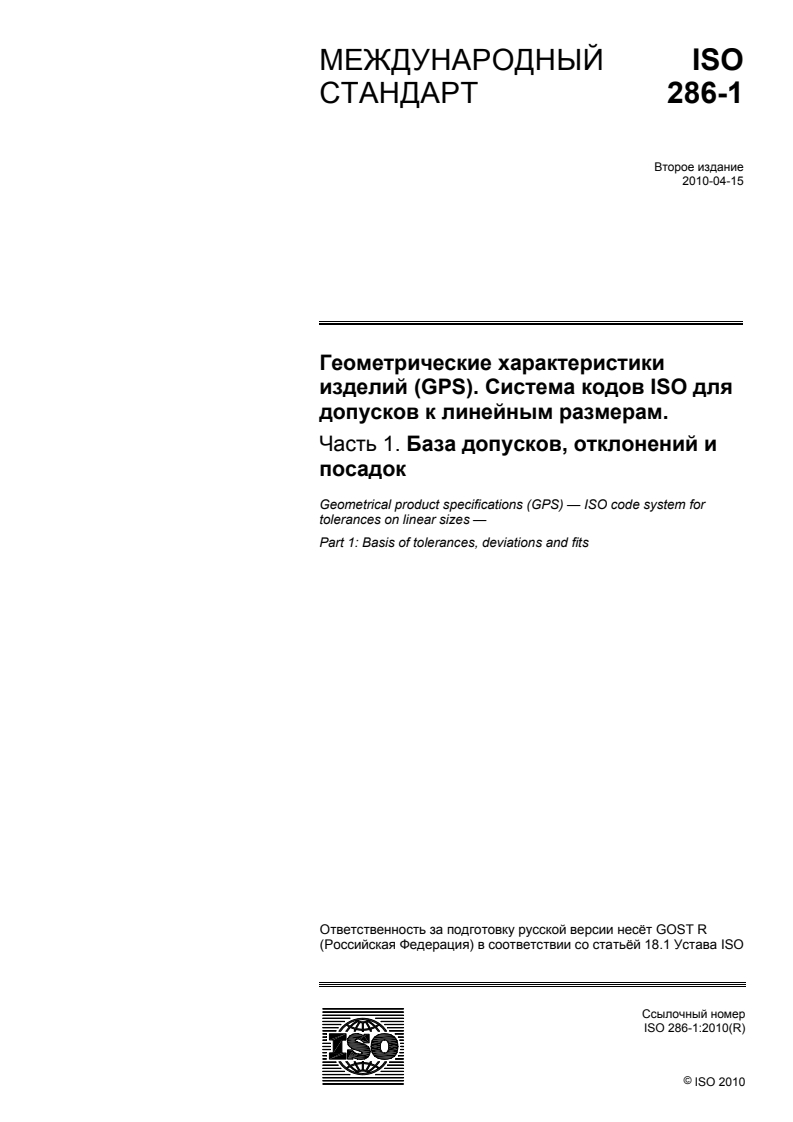

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 286-1
Второе издание
2010-04-15
Геометрические характеристики
изделий (GPS). Система кодов ISO для
допусков к линейным размерам.
Часть 1. База допусков, отклонений и
посадок
Geometrical product specifications (GPS) — ISO code system for
tolerances on linear sizes —
Part 1: Basis of tolerances, deviations and fits
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
ISO 286-1:2010(R)
©
ISO 2010
---------------------- Page: 1 ----------------------

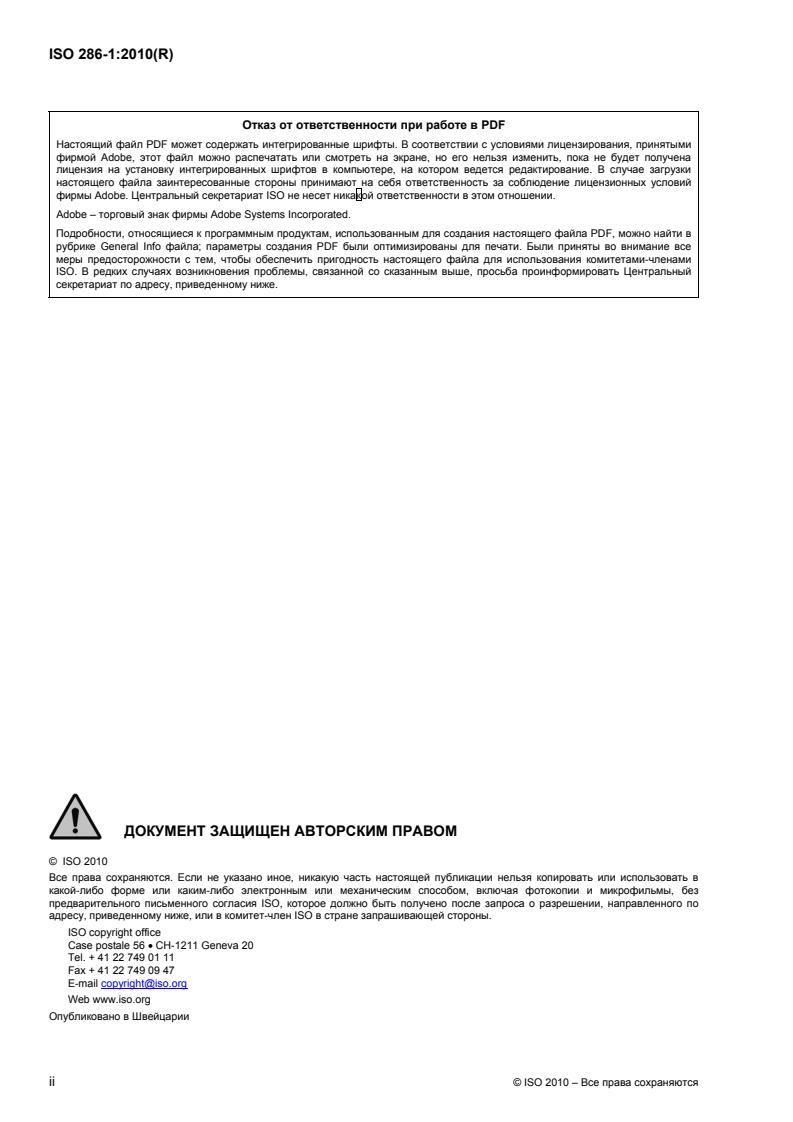

ISO 286-1:2010(R)
Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на установку интегрированных шрифтов в компьютере, на котором ведется редактирование. В случае загрузки
настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение лицензионных условий
фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe – торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованным для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
© ISO 2010
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO, которое должно быть получено после запроса о разрешении, направленного по
адресу, приведенному ниже, или в комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2010 – Все права сохраняются
---------------------- Page: 2 ----------------------

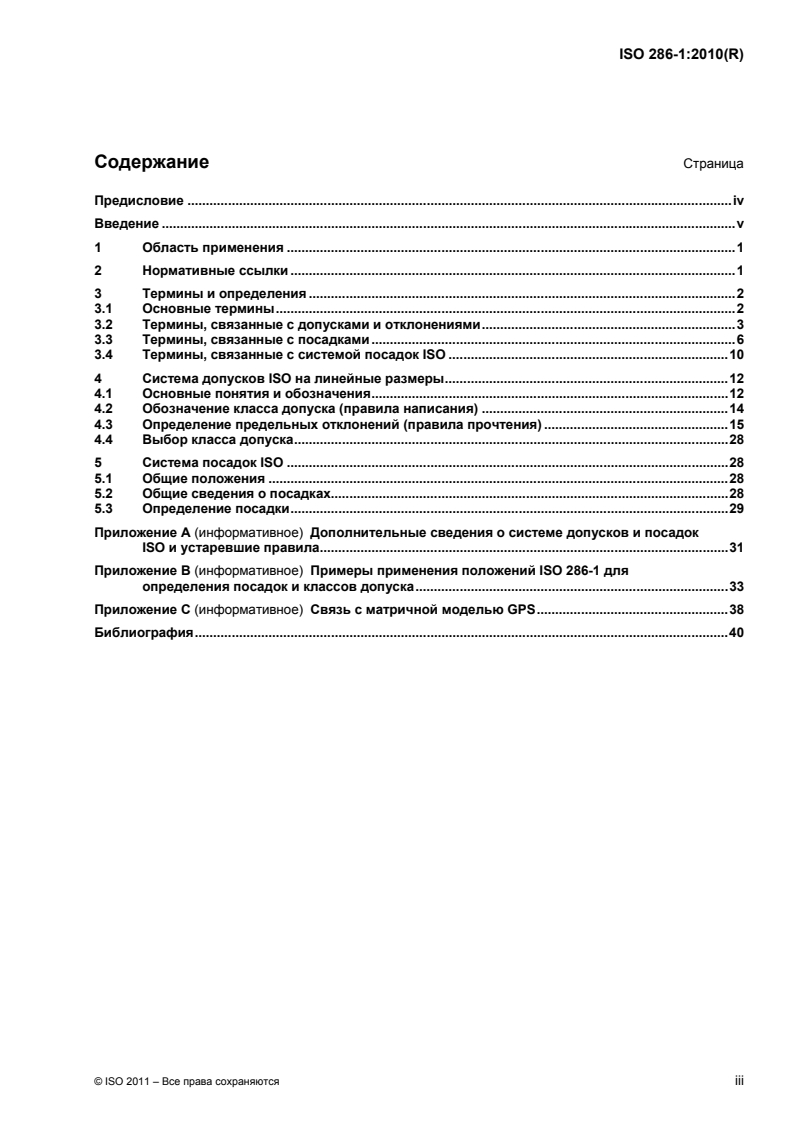

ISO 286-1:2010(R)

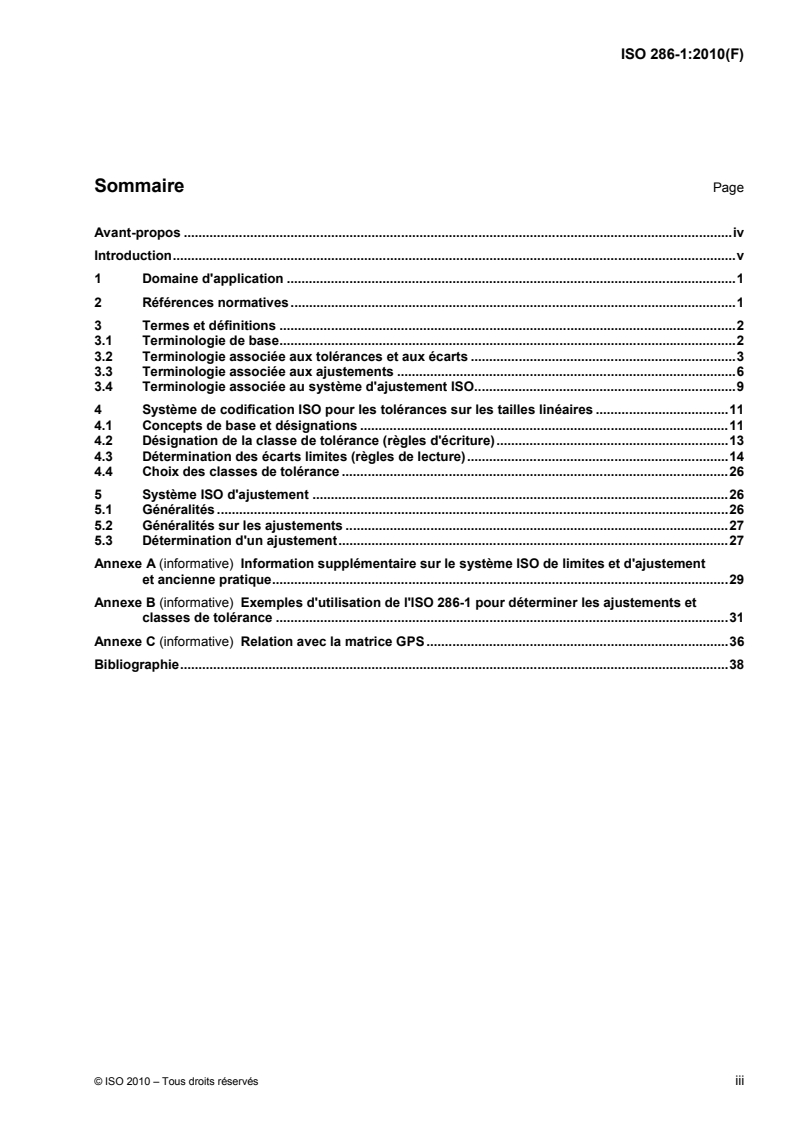

Содержание Страница
Предисловие .iv
Введение .v
1 Область применения .1
2 Нормативные ссылки .1
3 Термины и определения .2
3.1 Основные термины.2
3.2 Термины, связанные с допусками и отклонениями.3
3.3 Термины, связанные с посадками .6
3.4 Термины, связанные с системой посадок ISO .10
4 Система допусков ISO на линейные размеры.12
4.1 Основные понятия и обозначения.12
4.2 Обозначение класса допуска (правила написания) .14
4.3 Определение предельных отклонений (правила прочтения) .15
4.4 Выбор класса допуска.28
5 Система посадок ISO .28
5.1 Общие положения .28
5.2 Общие сведения о посадках.28
5.3 Определение посадки.29
Приложение A (информативное) Дополнительные сведения о системе допусков и посадок
ISO и устаревшие правила.31
Приложение B (информативное) Примеры применения положений ISO 286-1 для
определения посадок и классов допуска.33
Приложение С (информативное) Связь с матричной моделью GPS.38
Библиография.40
© ISO 2011 – Все права сохраняются iii
---------------------- Page: 3 ----------------------

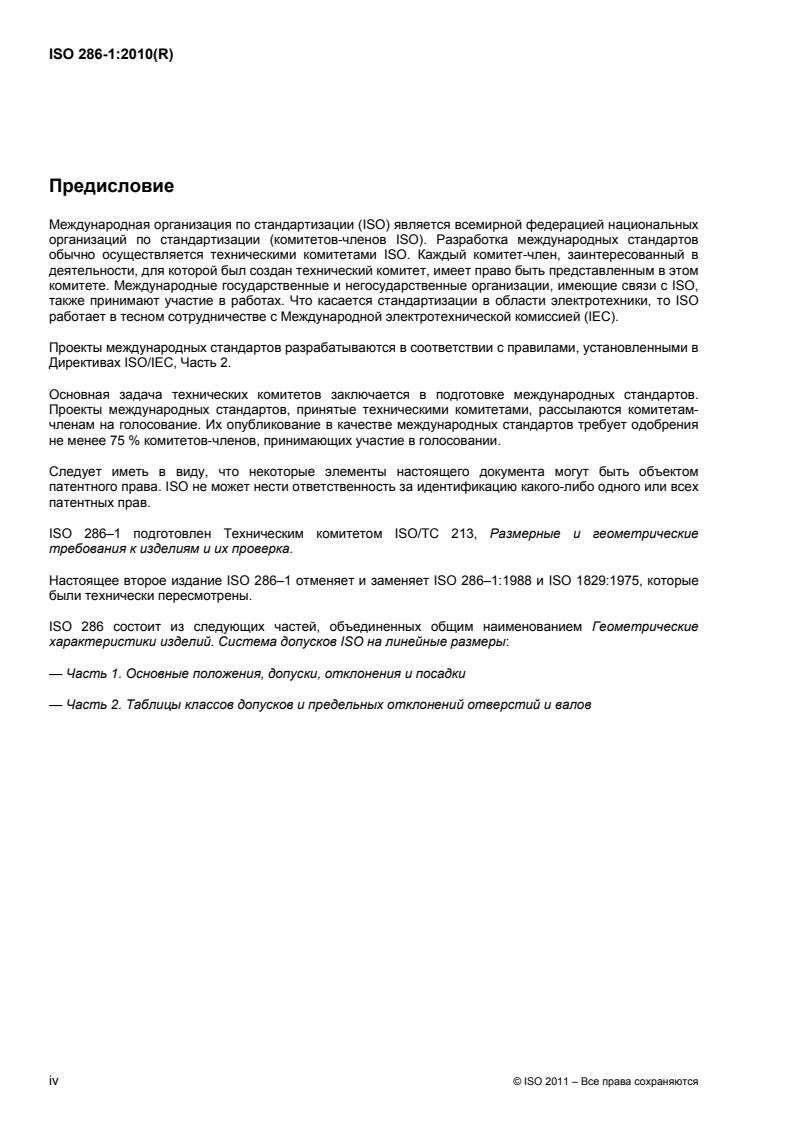

ISO 286-1:2010(R)
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные государственные и негосударственные организации, имеющие связи с ISO,
также принимают участие в работах. Что касается стандартизации в области электротехники, то ISO
работает в тесном сотрудничестве с Международной электротехнической комиссией (IEC).
Проекты международных стандартов разрабатываются в соответствии с правилами, установленными в
Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов заключается в подготовке международных стандартов.
Проекты международных стандартов, принятые техническими комитетами, рассылаются комитетам-
членам на голосование. Их опубликование в качестве международных стандартов требует одобрения
не менее 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы настоящего документа могут быть объектом
патентного права. ISO не может нести ответственность за идентификацию какого-либо одного или всех
патентных прав.
ISO 286–1 подготовлен Техническим комитетом ISO/TC 213, Размерные и геометрические
требования к изделиям и их проверка.
Настоящее второе издание ISO 286–1 отменяет и заменяет ISO 286–1:1988 и ISO 1829:1975, которые
были технически пересмотрены.
ISO 286 состоит из следующих частей, объединенных общим наименованием Геометрические
характеристики изделий. Система допусков ISO на линейные размеры:
— Часть 1. Основные положения, допуски, отклонения и посадки
— Часть 2. Таблицы классов допусков и предельных отклонений отверстий и валов
iv © ISO 2011 – Все права сохраняются
---------------------- Page: 4 ----------------------
ISO 286-1:2010(R)
Введение
Настоящий международный стандарт является стандартом на геометрические характеристики изделий
(GPS) и должен рассматриваться как общий стандарт GPS (см. ISO/TR 14638). Его положения следует
учитывать в связующих звеньях 1 и 2 серии стандартов на размеры в матричной модели GPS.
Для получения более полной информации о связи настоящей части ISO 286 с матричной моделью
GPS см. Приложение С.
Необходимость установления предельных размеров и посадок для деталей машинной обработки была
вызвана преимущественно требованием обеспечения взаимозаменяемости деталей массового
производства, а также неточностью, присущей способам обработки, в совокупности с обнаружением
того факта, что собственно “точность” размера не является необходимой для большинства элементов
детали. Выяснилось, что для того, чтобы посадка выполняла свое назначение, достаточно изготовить
данную деталь таким образом, чтобы размер находился между двух допустимых пределов, т.е. в
допуске. Это существование колебания размера допускается в производстве до тех пор, пока
обеспечивается выполнение функциональных требований к посадке изделия.
Таким же образом, там, где требуются конкретные условия посадки между сопрягаемыми элементами
двух различных деталей, необходимо предусмотреть допустимое отклонение, положительное или
отрицательное, от номинального размера для достижения требуемого зазора или натяга. В настоящей
части ISO 286 изложена международная принятая система допусков на линейные размеры,
содержащая систему допусков и отклонений, применимую к двум типам размерных элементов:
цилиндр и две параллельные плоскости. Основным назначением данной системы является
обеспечение выполнения посадкой своих функций.
Термины “отверстие”, “вал” и “диаметр” применяют для обозначения размерного элемента – цилиндра
(например, для установления допуска диаметра отверстия или вала). Для упрощения их также
используют для двух параллельных плоскостей (например, для установления допуска на толщину
шпонки или ширину шлицевого паза).
Применение системы допусков ISO на линейные размеры заранее подразумевает, что номинальные
размеры вала и отверстия, образующих посадку, одинаковы.
В предыдущем издании ISO 286–1 (опубликовано в 1988 году) для интерпретации размера размерного
элемента по умолчанию применялось правило внешней границы, однако положения ISO 14405–1
меняют существующую интерпретацию на двухточечное измерение. Это означает, что характеристика
размера по умолчанию более не контролирует отклонения формы.
Во многих случаях допуска диаметра, установленного согласно настоящей части ISO 286,
недостаточно для полного контроля за выполнением посадкой своих предназначенных функций.
Возможно, будет необходимо установить требование к внешней границе. В дополнение к
вышеуказанному возможно использование геометрических допусков формы и требований к структуре
поверхности.
© ISO 2011 – Все права сохраняются v
---------------------- Page: 5 ----------------------
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 286-1:2010(R)
Геометрические характеристики изделий (GPS). Система
кодов ISO для допусков к линейным размерам.
Часть 1.
База допусков, отклонений и посадок
1 Область применения
Настоящая часть ISO 286 устанавливает систему допусков ISO на линейные размеры следующих
геометрических элементов:
а) цилиндр;
b) две параллельные плоскости.
В стандарте изложены основные положения и соответствующие термины и определения, относящиеся
к данной системе допусков, содержащей упорядоченные классы допусков общего применения из
множества возможных.
Стандарт также содержит термины и определения, касающиеся посадок, образуемых двумя
размерными элементами, без ограничения ориентации и месторасположения, и поясняет принципы
“основного вала” и “основного отверстия”.
2 Нормативные ссылки
Следующие ссылочные документы являются обязательными при применении настоящего документа.
Для датированных ссылок применяется только указанная редакция ссылочного документа. Для
недатированных ссылок применяется последняя редакция ссылочного документа (включая все
поправки).
1)
ISO 286-2 , Геометрические характеристики изделий (GPS). Система допусков ISO на линейные
размеры. Часть 2. Таблицы классов допусков и предельных отклонений отверстий и валов
ISO 14405-1, Геометрические характеристики изделий (GPS). Установление размерных допусков.
Часть 1. Линейные размеры
ISO 14660-1:1999, Геометрические характеристики изделий (GPS). Геометрические элементы.
Часть 1. Общие термины и определения
ISO 14660-2:1999, Геометрические характеристики изделий (GPS). Геометрические элементы.
Часть 2. Выявленная средняя линия цилиндра и конуса, выявленная средняя поверхность, местный
размер выявленного элемента
1) Готовится к публикации (взамен ISO 286–2:1998).
© ISO 2011 – Все права сохраняются 1
---------------------- Page: 6 ----------------------
ISO 286-1:2010(R)
3 Термины и определения
В настоящем стандарте применены термины и определения, установленные в ISO 14405-1 и
ISO 14660–1, а также нижеследующие термины и определения. Однако, следует отметить, что
некоторые из терминов применены в более в узком понимании, чем в общем случае.
3.1 Основные термины
3.1.1
размерный элемент
feature of size
геометрическая форма, определяемая линейным или угловым размером
[ISO 14660-1:1999, определение 2.2]
ПРИМЕЧАНИЕ 1 Размерными элементами могут быть цилиндр, сфера, две параллельные плоскости.
ПРИМЕЧАНИЕ 2 В предыдущих версиях стандартов, таких как ISO 286-1 и ISO/R 1938, термины “гладкая
деталь” и “гладкий элемент детали” используются примерно в том же значении, что и термин “размерный элемент”.
ПРИМЕЧАНИЕ 3 Положения настоящего стандарта распространяются только на такие определяемые
линейным размером размерные элементы, как цилиндр и две параллельные плоскости.
3.1.2
полный номинальный геометрический элемент
nominal integral feature
точный, полный геометрический элемент, определенный чертежом или другими средствами
[ISO 14660-1:1999, определение 2.3]
3.1.3
отверстие
hole
внутренний размерный элемент детали (включая внутренние размерные элементы, не являющиеся
цилиндрическими)
ПРИМЕЧАНИЕ Также см. Введение.
3.1.4
основное отверстие
basic hole
отверстие, выбранное за базовое для посадок в системе основного отверстия
ПРИМЕЧАНИЕ 1 Также см. 3.4.1.1.
ПРИМЕЧАНИЕ 2 В системе допусков ISO на линейные размеры основным отверстием является отверстие,
нижнее предельное отклонение которого равно нулю.
3.1.5
вал
shaft
наружный размерный элемент детали (включая наружные размерные элементы, не являющиеся
цилиндрическими)
ПРИМЕЧАНИЕ Также см. Введение.
3.1.6
основной вал
basic shaft
вал, выбранный за базовый для посадок в системе основного вала
2 © ISO 2011 – Все права сохраняются
---------------------- Page: 7 ----------------------
ISO 286-1:2010(R)
ПРИМЕЧАНИЕ 1 Также см. 3.4.1.2.
ПРИМЕЧАНИЕ 2 В системе допусков ISO на линейные размеры основным валом является вал, верхнее
предельное отклонение которого рано нулю.
3.2 Термины, связанные с допусками и отклонениями
3.2.1
номинальный размер
nominal size
размер геометрического элемента идеальной формы, определенной чертежом
См. Рисунок 1.
ПРИМЕЧАНИЕ 1 Номинальный размер используется для определения положения предельных размеров путем
установления верхнего и нижнего предельных отклонений.
ПРИМЕЧАНИЕ 2 В прежней международной практике термин “номинальный размер” (nominal size) обозначался
как “основной размер” (basic size).
3.2.2
действительный размер
actual size
размер присоединенного полного элемента
ПРИМЕЧАНИЕ 1 Определение термина “присоединенный полный элемент” (associated integral feature) дано в
ISO 14660-1:1999, 2.6.
ПРИМЕЧАНИЕ 2 Действительный размер получают путем измерения.
3.2.3
предельные размеры
limits of size
предельно допустимые размеры размерного элемента
ПРИМЕЧАНИЕ Действительный размер должен находиться между верхним и нижним предельным размерами
или может быть равен им.
3.2.3.1
верхний предельный размер
upper limit of size
ULS
наибольший допустимый размер размерного элемента
См. Рисунок 1.
3.2.3.2
нижний предельный размер
lower limit of size
LLS
наименьший допустимый размер размерного элемента
См. Рисунок 1.
3.2.4
отклонение
deviation
алгебраическая разность между значением и контрольным значением
© ISO 2011 – Все права сохраняются 3
---------------------- Page: 8 ----------------------
ISO 286-1:2010(R)
ПРИМЕЧАНИЕ Для отклонений размеров контрольным значением является номинальный размер, а
значением – действительный размер.
3.2.5
предельное отклонение
limit deviation
верхнее предельное отклонение или нижнее предельное отклонение от номинального размера
3.2.5.1
верхнее предельное отклонение
upper limit deviation
ES (используют для внутренних размерных элементов)
еs (используют для наружных размерных элементов)
алгебраическая разность между верхним предельным размером и номинальным размером
См. Рисунок 1.
ПРИМЕЧАНИЕ Верхнее предельное отклонение представляет собой число со знаком и может быть
отрицательным, нулевым или положительным.
Обозначение
1 интервал допуска
2 правило знаков для отклонений
a
Номинальный размер.
b
Верхний предельный размер.
c
Нижний предельный размер.
d
Верхнее предельное отклонение.
e
Нижнее предельное отклонение (в данном случае оно является и основным отклонением).
f
Допуск.
ПРИМЕЧАНИЕ Непрерывная горизонтальная линия, ограничивающая интервал допуска, представляет
основное отклонение отверстия. Штриховая линия, ограничивающая интервал допуска, представляет другое
отклонение отверстия.
Рисунок 1 — Графическое пояснение терминов (на примере отверстия)
4 © ISO 2011 – Все права сохраняются
---------------------- Page: 9 ----------------------
ISO 286-1:2010(R)
3.2.5.2
нижнее предельное отклонение
lower limit deviation
EI (используют для внутренних размерных элементов)
еi (используют для наружных размерных элементов)
алгебраическая разность между нижним предельным размером и номинальным размером
См. Рисунок 1.
ПРИМЕЧАНИЕ Нижнее предельное отклонение представляет собой число со знаком и может быть
отрицательным, нулевым или положительным.
3.2.6
основное отклонение
fundamental deviation
предельное отклонение, определяющее расположение интервала допуска относительно номинального
размера
ПРИМЕЧАНИЕ 1 Основным отклонением является то из предельных отклонений, которое устанавливает
предельный размер, ближайший к номинальному (см. Рисунок 1 и 4.1.2.5).
ПРИМЕЧАНИЕ 2 Основное отклонение обозначается буквой (например, B, d).
3.2.7
Δ поправка
Δ value
поправка, имеющая переменное значение и добавляемая к постоянному значению для получения
основного отклонения внутреннего размерного элемента
См. Таблицу 3.
3.2.8
допуск
tolerance
разность между верхним и нижним предельными размерами
ПРИМЕЧАНИЕ 1 Допуск является абсолютной величиной, не имеющей знака.
ПРИМЕЧАНИЕ 2 Допуск также можно определить как разность между верхним предельным отклонением и
нижним предельным отклонением.
3.2.8.1
пределы допуска
tolerance limits
заданные значения характеристики, определяющие верхнюю и/или нижнюю границы допустимого значения
3.2.8.2
стандартный допуск
standard tolerance
IT
любой из допусков, устанавливаемых системой допусков ISO на линейные размеры
ПРИМЕЧАНИЕ Буквы в аббревиатуре IT являются сокращением от словосочетания “Международный допуск”
(“International Tolerance”).
3.2.8.3
квалитет, квалитет стандарта
standard tolerance grade
группа допусков на линейные размеры, характеризующаяся общим обозначением
© ISO 2011 – Все права сохраняются 5
---------------------- Page: 10 ----------------------
ISO 286-1:2010(R)
ПРИМЕЧАНИЕ 1 В системе допусков ISO на линейные размеры обозначение квалитета состоит из номера,
следующим за аббревиатурой IT (например, IT7); см. 4.1.2.3.
ПРИМЕЧАНИЕ 2 Один определенный квалитет рассматривается как соответствующий одному уровню точности
для всех номинальных размеров.
3.2.8.4
интервал допуска
tolerance interval
переменные значения размера между пределами допуска, включая их
ПРИМЕЧАНИЕ 1 Прежний термин “поле допуска” (согласно ISO 286-1:1998), использовавшийся ранее для
линейных размеров, был изменен на термин “интервал допуска” в связи с тем, что термин “интервал допуска”
указывает на диапазон шкалы, в то время как термин “поле допуска” в отношении геометрических характеристик
изделий указывает на область в плоскости или пространстве, например, при установлении допусков согласно
ISO 1101.
ПРИМЕЧАНИЕ 2 В настоящем стандарте интервал допуска заключен между верхним и нижним предельными
размерами. Он определяется величиной допуска и его расположением относительно номинального размера (см.
Рисунок 1).
ПРИМЕЧАНИЕ 3 Номинальный размер не обязательно находится внутри интервала допуска (см. Рисунок 1).
Пределы допуска могут быть двусторонними (значения по обе стороны от номинального размера) или
односторонними (оба значения по одну сторону от номинального размера). Случай, когда один предел допуска
располагается по одну сторону, а другое предельное значение равно нулю, является особым случаем
одностороннего указания.
3.2.8.5
класс допуска
tolerance class
комбинация основного отклонения и квалитета
ПРИМЕЧАНИЕ В системе допусков ISO на линейные размеры класс допуска состоит из комбинации
обозначения основного отклонения и следующего за ним номера квалитета (например, D13; h9 и т.д.), см. 4.2.1.
3.3 Термины, связанные с посадками
Изложенные в этом подразделе принципы относятся только к номинальным размерным элементам
(совершенной формы). Определение модели номинального размерного элемента дано в
ISO 17450:1—, 3.18.
Методы определения посадок даны cм. 5.3.
3.3.1
зазор
clearance
разность между размерами отверстия и вала, если диаметр вала меньше диаметра отверстия
ПРИМЕЧАНИЕ Значение, полученное при вычислении зазора, является положительным числом (см. В.2).
3.3.1.1
наименьший зазор
minimum clearance
разность между нижним предельным размером отверстия и верхним предельным размером вала в
посадке с зазором
См. Рисунок 2.
6 © ISO 2011 – Все права сохраняются
---------------------- Page: 11 ----------------------
ISO 286-1:2010(R)
3.3.1.2
наибольший зазор
maximum clearance
разность между верхним предельным размером отверстия и нижним предельным размером вала в
посадке с зазором
См. Рисунки 2 и 4.
3.3.2
натяг
interference
разность размеров отверстия и вала до сборки, если диаметр вала больше диаметра отверстия
ПРИМЕЧАНИЕ Значение, полученное при вычислении натяга, является отрицательным числом (см. В.2).
3.3.2.1
наименьший натяг
minimum interference
разность между верхним предельным размером отверстия и нижним предельным размером вала в
посадке с натягом
См. Рисунок 3.
3.3.2.2
наибольший натяг
maximum interference
разность между нижним предельным размером отверстия и верхним предельным размером вала в
посадке с натягом или переходной
См. Рисунки 3 и 4.
3.3.3
посадка
fit
характер соединения наружного размерного элемента и внутреннего размерного элемента (отверстия
и вала одного и того же типа), участвующих в сборке
3.3.3.1
посадка с зазором
clearance fit
посадка, при которой в соединении отверстия и вала всегда образуется зазор, т.е. нижний предельный
размер отверстия больше или (в крайнем случае) равен верхнему предельному размеру вала
См. Рисунок 2.
3.3.3.2
посадка с натягом
interference fit
посадка, при которой в соединении отверстия и вала всегда образуется натяг, т.е. верхний предельный
размер отверстия больше или (в крайнем случае) равен нижнему предельному размеру вала
См. Рисунок 3.
3.3.3.3
переходная посадка
transition fit
посадка, при которой в соединении отверстия и вала возможно получение как зазора, так и натяга
См. Рисунок 4.
© ISO 2011 – Все права сохраняются 7
---------------------- Page: 12 ----------------------
ISO 286-1:2010(R)
ПРИМЕЧАНИЕ В переходной посадке интервал допуска отверстия и интервал допуска вала перекрываются
частично или полностью; следовательно, наличие зазора или натяга в соединении зависит от действительных
размеров отверстия и вала.
a) Подробное b) Упрощенное
Обозначение
1 интервал допуска отверстия
2 интервал допуска вала, случай 1: верхний предельный размер вала ниже, чем нижний предельный размер
отверстия, наименьший зазор больше нуля
3 интервал допуска вала, случай 2: верхний предельный размер вала совпадает с нижним предельным
размером отверстия, наименьший зазор равен нулю
а
Наименьший зазор;
b
Наибольший зазор;
с
Номинальный размер = нижний предельный размер отверстия.
ПРИМЕЧАНИЕ Непрерывные горизонтальные основные линии, ограничивающие интервалы допусков,
представляют основные отклонения. Штриховые линии, ограничивающие интервалы допусков, представляют
другие предельные отклонения.
Рисунок 2 — Графическое пояснение посадки с зазором (номинальная модель)
8 © ISO 2011 – Все права сохраняются
---------------------- Page: 13 ----------------------
ISO 286-1:2010(R)
a) Подробное b) Упрощенное
Обозначение
1 интервал допуска отверстия
2 интервал допуска вала, случай 1: нижний предельный размер вала совпадает с верхним предельным
размером отверстия, наименьший натяг равен нулю
3 интервал допуска вала, случай 2: нижний предельный размер вала больше, чем верхний предельный размер
отверстия, наименьший натяг больше нуля
а
Наибольший натяг.
b
Наименьший натяг;
с
Номинальный размер = нижний предельный размер отверстия.
ПРИМЕЧАНИЕ Непрерывные горизонтальные основные линии, ограничивающие интервалы допусков,
представляют основные отклонения. Штриховые линии, ограничивающие интервалы допусков, представляют
другие предельные отклонения.
Рисунок 3 — Графическое пояснение посадки с натягом (номинальная модель)
© ISO 2011 – Все права сохраняются 9
---------------------- Page: 14 ----------------------
ISO 286-1:2010(R)
a) Подробное b) Упрощенное
Обозначение
1 интервал допуска отверстия;
2–4 интервал допуска вала (показано несколько возможных расположений);
а
Наибольший зазор;
b
Наибольший натяг;
с
Номинальный размер = нижний предельный размер отверстия.
ПРИМЕЧАНИЕ Непрерывные горизонтальные основные линии, ограничивающие интервалы допусков,
представляют основные отклонения. Штриховые линии, ограничивающие интервалы допусков, представляют
другие предельные отклонения.
Рисунок 4 — Графическое пояснение переходной посадки (номинальная модель)
3.3.4
разброс посадки
span of a fit
арифметическая сумма допусков размеров двух размерных элементов, образующих посадку
См. Рисунок В.1.
ПРИМЕЧАНИЕ 1 Разброс посадки является абсолютной величиной без знака и отображает возможное
номинальное колебание посадки.
ПРИМЕЧАНИЕ 2 Разброс посадки с зазором является разностью между наибольшим и наименьшим зазорами.
Разброс посадки с натягом является разностью между наибольшим и наименьшим натягами. Разброс переходной
посадки является суммой наибольшего зазора и наибольшего натяга (см. Приложение В).
3.4 Термины, связанные с системой посадок ISO
3.4.1
система посадок ISO
ISO fit system
система посадок, образующихся при соединении валов и отверстий, допуски на линейные размеры
которых установлены согласно системе допусков ISO на линейные размеры
ПРИМЕЧАНИЕ Для применения системы допусков ISO на линейные размеры необходимо, чтобы
номинальные размеры вала и отверстия, образующих посадку, были одинаковы.
3.4.1.1
посадки в системе отверстия
hole-basis fit system
посадки, в которых основное отклонение отверстия равно нулю, т.е. нижнее предельное отклонение равно нулю
10 © ISO 2011 – Все права сохраняются
---------------------- Page: 15 ----------------------
ISO 286-1:2010(R)
См. Рисунок 5.
ПРИМЕЧАНИЕ Посадки в системе отверстия – посадки, в которых нижний предельный размер отверстия
равен номинальному размеру. Требуемые зазоры или натяги достигаются сочетанием валов с различными
классами допусков с основными отверстиями, класс допуска которых имеет нулевое основное отклонение.
3.4.1.2
посадки в системе вала
shaft-basis fit system
посадки, в которых основное отклонение вала равно нулю, т.е. верхнее предельное отклонение равно
нулю
См. Рисунок 6.
ПРИМЕЧАНИЕ Посадки в системе вала – посадки, в которых верхний предельный размер вала равен
номинальному размеру. Требуемые зазоры или натяги достигаются сочетанием отверстий с различными классами
допусков с основными валами, класс допуска которых имеет нулевое основное отклонение.
Обозначение
1 основное отверстие «Н»
2 интервал допуска основного отверстия
3 интервал допуска различных валов
а
Номинальный размер.
ПРИМЕЧАНИЕ 1 Непрерывные горизонтальные основные линии, ограничивающие интервалы допусков,
представляют основные отклонения основного отверстия и различных валов.
ПРИМЕЧАНИЕ 2 Штриховые линии, ограничивающие интервалы допусков, представляют другие предельные
отклонения.
ПРИМЕЧАНИЕ 3 На рисунке показаны возможные сочетания основного отверстия и различных валов в
соответствии с их квалитетами.
ПРИМЕЧАНИЕ 4 Возможные примеры посадок в системе отверстия: H7/h6, H6/k5, H6/p4.
Рисунок 5 — Посадки в системе отверстия
© ISO 2011 – Все права сохраняются 11
---------------------- Page: 16 ----------------------
ISO 286-1:2010(R)
Обозначение
1 основное отверстие “h”
2 интервал допуска основного вала
3 интервал допуска различных отверстий
а
Номинальный размер.
ПРИМЕЧАНИЕ 1 Непрерывные горизонтальные основные линии, ограничивающие интервалы допусков,
представляют основные отклонения основного вала и различных отверстий.
ПРИМЕЧАНИЕ 2 Штриховые линии, ограничивающие интервалы допусков, представляют другие предельные
отклонения.
ПРИМЕЧАНИЕ 3 На рисунке показаны возможные сочетания основного вала и различных отверстий в
соответствии с их квалитетами.
ПРИМЕЧАНИЕ 4 Возможные примеры посадок в системе вала: h6/G7, h6/H6, h6/M6.
Рисунок 6 — Посадки в системе вала
4 Система допусков ISO на линейные размеры
4.1 Основные понятия и обозначения
4.1.1 Связь с ISO 14405–1
Допуск на размерны
...
INTERNATIONAL ISO
STANDARD 286-1
Second edition
2010-04-15
Geometrical product specifications
(GPS) — ISO code system for tolerances
on linear sizes —
Part 1:
Basis of tolerances, deviations and fits
Spécification géométrique des produits (GPS) — Système de
codification ISO pour les tolérances sur les tailles linéaires —
Partie 1: Base des tolérances, écarts et ajustements
Reference number
ISO 286-1:2010(E)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 286-1:2010(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 286-1:2010(E)

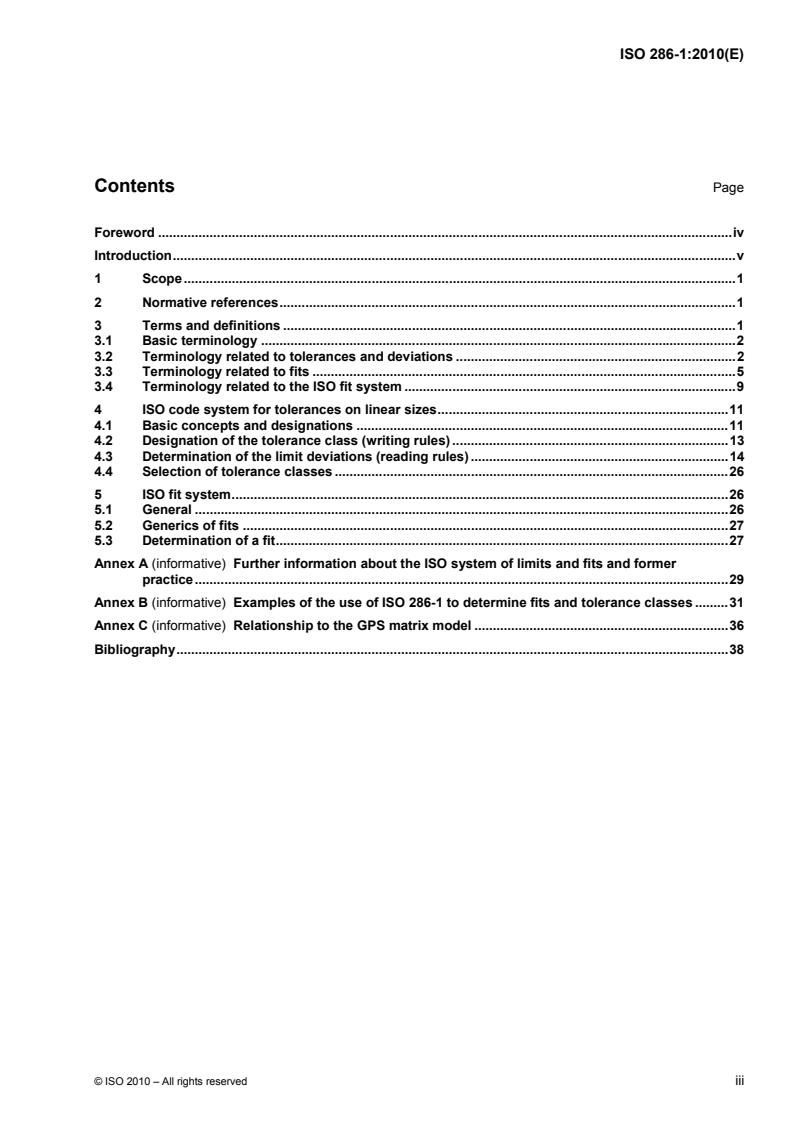

Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Terms and definitions .1
3.1 Basic terminology .2
3.2 Terminology related to tolerances and deviations .2
3.3 Terminology related to fits .5
3.4 Terminology related to the ISO fit system .9
4 ISO code system for tolerances on linear sizes.11
4.1 Basic concepts and designations .11
4.2 Designation of the tolerance class (writing rules) .13
4.3 Determination of the limit deviations (reading rules).14
4.4 Selection of tolerance classes .26
5 ISO fit system.26
5.1 General .26
5.2 Generics of fits .27
5.3 Determination of a fit.27
Annex A (informative) Further information about the ISO system of limits and fits and former
practice.29
Annex B (informative) Examples of the use of ISO 286-1 to determine fits and tolerance classes .31
Annex C (informative) Relationship to the GPS matrix model .36
Bibliography.38
© ISO 2010 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 286-1:2010(E)

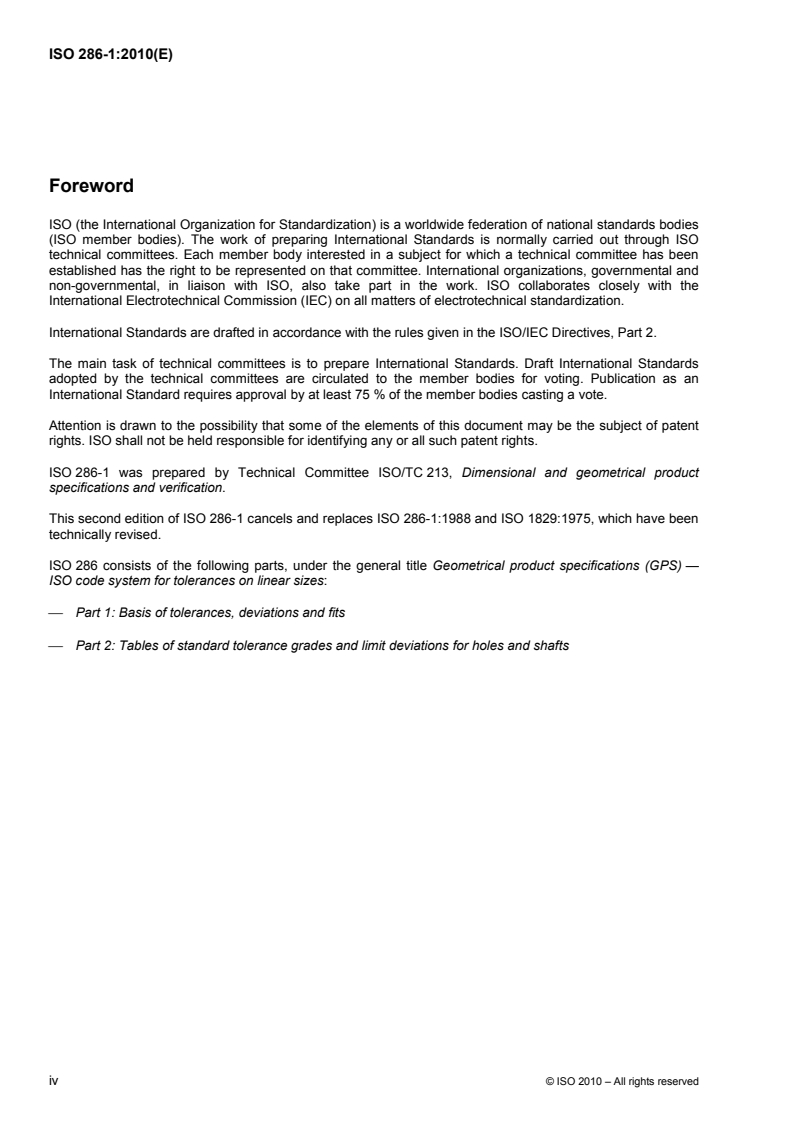

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 286-1 was prepared by Technical Committee ISO/TC 213, Dimensional and geometrical product
specifications and verification.
This second edition of ISO 286-1 cancels and replaces ISO 286-1:1988 and ISO 1829:1975, which have been
technically revised.
ISO 286 consists of the following parts, under the general title Geometrical product specifications (GPS) —
ISO code system for tolerances on linear sizes:
⎯ Part 1: Basis of tolerances, deviations and fits
⎯ Part 2: Tables of standard tolerance grades and limit deviations for holes and shafts
iv © ISO 2010 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 286-1:2010(E)
Introduction
This International Standard is a geometrical product specification (GPS) standard and is to be regarded as a
general GPS standard (see ISO/TR 14638). It influences chain links 1 and 2 of the chain of standards on size
in the general GPS matrix.
For more detailed information on the relation of this part of ISO 286 to the GPS matrix model, see Annex C.
The need for limits and fits for machined workpieces was brought about mainly by the requirement for
interchange ability between mass produced parts and the inherent inaccuracy of manufacturing methods,
coupled with the fact that “exactness” of size was found to be unnecessary for the most workpiece features. In
order that fit function could be satisfied, it was found sufficient to manufacture a given workpiece so that its
size lay within two permissible limits, i.e. a tolerance, this being the variation in size acceptable in manufacture
while ensuring the functional fit requirements of the product.
Similarly, where a specific fit condition is required between mating features of two different workpieces, it is
necessary to ascribe an allowance, either positive or negative, to the nominal size to achieve the required
clearance or interference. This part of ISO 286 gives the internationally accepted code system for tolerances
on linear sizes. It provides a system of tolerances and deviations suitable for two features of size types:
“cylinder” and “two parallel opposite surfaces”. The main intention of this code system is the fulfilment of the
function fit.
The terms “hole”, “shaft” and “diameter” are used to designate features of size type cylinder (e.g. for the
tolerancing of diameter of a hole or shaft). For simplicity, they are also used for two parallel opposite surfaces
(e.g. for the tolerancing of thickness of a key or width of a slot).
The pre-condition for the application of the ISO code system for tolerances on linear sizes for the features
forming a fit is that the nominal sizes of the hole and the shaft are identical.
The previous edition of ISO 286-1 (published in 1988) had the envelope criterion as the default association
criterion for the size of a feature of size; however, ISO 14405-1 changes this default association criterion to
the two-point size criterion. This means that form is no longer controlled by the default specification of size.
In many cases, the diameter tolerances according to this part of ISO 286 are not sufficient for an effective
control of the intended function of the fit. The envelope criterion according to ISO 14405-1 may be required. In
addition, the use of geometrical form tolerances and surface texture requirements may improve the control of
the intended function.
© ISO 2010 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 286-1:2010(E)
Geometrical product specifications (GPS) — ISO code system
for tolerances on linear sizes —
Part 1:
Basis of tolerances, deviations and fits
1 Scope
This part of ISO 286 establishes the ISO code system for tolerances to be used for linear sizes of features of
the following types:
a) cylinder;
b) two parallel opposite surfaces.
It defines the basic concepts and the related terminology for this code system. It provides a standardized
selection of tolerance classes for general purposes from amongst the numerous possibilities.
Additionally, it defines the basic terminology for fits between two features of size without constraints of
orientation and location and explains the principles of “basic hole” and “basic shaft”.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
1)
ISO 286-2 , Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes —
Part 2: Tables of standard tolerance grades and limit deviations for holes and shafts
ISO 14405-1, Geometrical product specifications (GPS) — Dimensional tolerancing — Part 1: Linear sizes
ISO 14660-1:1999, Geometrical Product Specifications (GPS) — Geometrical features — Part 1: General
terms and definitions
ISO 14660-2:1999, Geometrical Product Specifications (GPS) — Geometrical features — Part 2: Extracted
median line of a cylinder and a cone, extracted median surface, local size of an extracted feature
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 14405-1 and ISO 14660-1 and the
following apply. It should be noted, however, that some of the terms are defined in a more restricted sense
than in common usage.
1) To be published. (Revision of ISO 286-2:1988)
© ISO 2010 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 286-1:2010(E)
3.1 Basic terminology
3.1.1
feature of size
geometrical shape defined by a linear or angular dimension which is a size
[ISO 14660-1:1999, definition 2.2]
NOTE 1 The feature of size can be a cylinder, a sphere, two parallel opposite surfaces.
NOTE 2 In former editions of international standards, such as ISO 286-1 and ISO/R 1938, the meanings of the terms
“plain workpiece” and “single features” are close to that of “feature of size”.
NOTE 3 For the purpose of ISO 286, only features of size type cylinder as well as type-two parallel opposite surfaces,
defined by a linear dimension, apply.
3.1.2
nominal integral feature
theoretically exact integral feature as defined by a technical drawing or by other means
[ISO 14660-1:1999, definition 2.3]
3.1.3
hole
internal feature of size of a workpiece, including internal features of size which are not cylindrical
NOTE See also Introduction.
3.1.4
basic hole
hole chosen as a basis for a hole-basis fit system
NOTE 1 See also 3.4.1.1.
NOTE 2 For the purpose of the ISO code system, a basic hole is a hole for which the lower limit deviation is zero.
3.1.5
shaft
external feature of size of a workpiece, including external features of size which are not cylindrical
NOTE See also Introduction.
3.1.6
basic shaft
shaft chosen as a basis for a shaft-basis fit system
NOTE 1 See also 3.4.1.2.
NOTE 2 For the purposes of the ISO code system, a basic shaft is a shaft for which the upper limit deviation is zero.
3.2 Terminology related to tolerances and deviations
3.2.1
nominal size
size of a feature of perfect form as defined by the drawing specification
See Figure 1.
NOTE 1 Nominal size is used for the location of the limits of size by the application of the upper and lower limit
deviations.
NOTE 2 In former times, this was referred to as “basic size”.
2 © ISO 2010 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 286-1:2010(E)
3.2.2
actual size
size of the associated integral feature
NOTE 1 “Associated integral feature” is defined in ISO 14660-1:1999, 2.6.
NOTE 2 The actual size is obtained by measurement.
3.2.3
limits of size
extreme permissible sizes of a feature of size
NOTE To fulfil the requirement, the actual size shall lie between the upper and lower limits of size; the limits of size
are also included.
3.2.3.1
upper limit of size
ULS
largest permissible size of a feature of size
See Figure 1.
3.2.3.2
lower limit of size
LLS
smallest permissible size of a feature of size
See Figure 1.
3.2.4
deviation
value minus its reference value
NOTE For size deviations, the reference value is the nominal size and the value is the actual size.
3.2.5
limit deviation
upper limit deviation or lower limit deviation from nominal size
3.2.5.1
upper limit deviation
ES (to be used for internal features of size)
es (to be used for external features of size)
upper limit of size minus nominal size
See Figure 1.
NOTE Upper limit deviation is a signed value and may be negative, zero or positive.
© ISO 2010 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 286-1:2010(E)
Key
1 tolerance interval
2 sign convention for deviations
a
Nominal size.
b
Upper limit of size.
c
Lower limit of size.
d
Upper limit deviation.
e
Lower limit deviation (in this case also fundamental deviation).
f
Tolerance.
NOTE The horizontal continuous line, which limits the tolerance interval, represents the fundamental deviations for a
hole. The dashed line, which limits the tolerance interval, represents the other limit deviation for a hole.
Figure 1 — Illustration of definitions (a hole is used in the example)
3.2.5.2
lower limit deviation
EI (to be used for internal features of size)
ei (to be used for external features of size)
lower limit of size minus nominal size
See Figure 1.
NOTE Lower limit deviation is a signed value and may be negative, zero or positive.
3.2.6
fundamental deviation
limit deviation that defines the placement of the tolerance interval in relation to the nominal size
NOTE 1 The fundamental deviation is that limit deviation, which defines that limit of size which is the nearest to the
nominal size (see Figure 1 and 4.1.2.5).
NOTE 2 The fundamental deviation is identified by a letter (e.g. B, d).
4 © ISO 2010 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 286-1:2010(E)
3.2.7
∆ value
variable value added to a fixed value to obtain the fundamental deviation of an internal feature of size
See Table 3.
3.2.8
tolerance
difference between the upper limit of size and the lower limit of size
NOTE 1 The tolerance is an absolute quantity without sign.
NOTE 2 The tolerance is also the difference between the upper limit deviation and the lower limit deviation.
3.2.8.1
tolerance limits
specified values of the characteristic giving upper and/or lower bounds of the permissible value
3.2.8.2
standard tolerance
IT
any tolerance belonging to the ISO code system for tolerances on linear sizes
NOTE The letters in the abbreviated term “IT” stand for “International Tolerance”.
3.2.8.3
standard tolerance grade
group of tolerances for linear sizes characterized by a common identifier
NOTE 1 In the ISO code system for tolerances on linear sizes, the standard tolerance grade identifier consists of IT
followed by a number (e.g. IT7); see 4.1.2.3.
NOTE 2 A specific tolerance grade is considered as corresponding to the same level of accuracy for all nominal sizes.
3.2.8.4
tolerance interval
variable values of the size between and including the tolerance limits
NOTE 1 The former term “tolerance zone”, which was used in connection with linear dimensioning (according to
ISO 286-1:1988), has been changed to “tolerance interval” since an interval refers to a range on a scale whereas a
tolerance zone in GPS refers to a space or an area, e.g. tolerancing according to ISO 1101.
NOTE 2 For the purpose of ISO 286, the interval is contained between the upper and the lower limits of size. It is
defined by the magnitude of the tolerance and its placement relative to the nominal size (see Figure 1).
NOTE 3 The tolerance interval does not necessarily include the nominal size (see Figure 1). Tolerance limits may be
two-sided (values on both sides of the nominal size) or one-sided (both values on one side of the nominal size). The case
where the one tolerance limit is on one side, the other limit value being zero, is a special case of a one-sided indication.
3.2.8.5
tolerance class
combination of a fundamental deviation and a standard tolerance grade
NOTE In the ISO code system for tolerances on linear sizes, the tolerance class consists of the fundamental
deviation identifier followed by the tolerance grade number (e.g. D13, h9, etc.), see 4.2.1.
3.3 Terminology related to fits
The concepts in this clause relate only to nominal features of size (perfect form). For the model definition of a
nominal feature of size, see ISO 17450-1:—, 3.18.
For the determination of a fit, see 5.3.
© ISO 2010 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 286-1:2010(E)
3.3.1
clearance
difference between the size of the hole and the size of the shaft when the diameter of the shaft is smaller than
the diameter of the hole
NOTE In the calculation of clearance, the obtained values are positive (see B.2).
3.3.1.1
minimum clearance
〈in a clearance fit〉 difference between the lower limit of size of the hole and the upper limit of size of the shaft
See Figure 2.
3.3.1.2
maximum clearance
〈in a clearance or transition fit〉 difference between the upper limit of size of the hole and the lower limit of size
of the shaft
See Figures 2 and 4.
3.3.2
interference
difference before mating between the size of the hole and the size of the shaft when the diameter of the shaft
is larger than the diameter of the hole
NOTE In the calculation of an interference, the obtained values are negative (see B.2).
3.3.2.1
minimum interference
〈in an interference fit〉 difference between the upper limit of size of the hole and the lower limit of size of the
shaft
See Figure 3.
3.3.2.2
maximum interference
〈in an interference or transition fit〉 difference between the lower limit of size of the hole and the upper limit of
size of the shaft
See Figures 3 and 4.
3.3.3
fit
relationship between an external feature of size and an internal feature of size (the hole and shaft of the same
type) which are to be assembled
3.3.3.1
clearance fit
fit that always provides a clearance between the hole and shaft when assembled, i.e. the lower limit of size of
the hole is either larger than or, in the extreme case, equal to the upper limit of size of the shaft
See Figure 2.
3.3.3.2
interference fit
fit that always provides an interference between the hole and the shaft when assembled, i.e. the upper limit of
size of the hole is either smaller than or, in the extreme case, equal to the lower limit of size of the shaft
See Figure 3.
6 © ISO 2010 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 286-1:2010(E)
3.3.3.3
transition fit
fit which may provide either a clearance or an interference between the hole and the shaft when assembled
See Figure 4.
NOTE In a transition fit, the tolerance intervals of the hole and the shaft overlap either completely or partially;
therefore, if there is a clearance or an interference depends on the actual sizes of the hole and the shaft.
Key
1 tolerance interval of the hole
2 tolerance interval of the shaft, case 1: when the upper limit of size of the shaft is lower than the lower limit of size of
the hole, the minimum clearance is larger than zero
3 tolerance interval of the shaft, case 2: when the upper limit of size of the shaft is identical to the lower limit of size of
the hole, the minimum clearance is zero
a
Minimum clearance.
b
Maximum clearance.
c
Nominal size = lower limit of size of the hole.
NOTE The horizontal continuous wide lines, which limit the tolerance intervals, represent the fundamental deviations.
The dashed lines, which limit the tolerance intervals, represent the other limit deviations.
Figure 2 — Illustration of definitions of a clearance fit (nominal model)
© ISO 2010 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO 286-1:2010(E)
Key
1 tolerance interval of the hole
2 tolerance interval of the shaft, case 1: when the lower limit of size of the shaft is identical to the upper limit of size of
the hole, the minimum interference is zero
3 tolerance interval of the shaft, case 2: when the lower limit of size of the shaft is larger than the upper limit of size of
the hole, the minimum interference is larger than zero
a
Maximum interference.
b
Minimum interference.
c
Nominal size = lower limit of size of the hole.
NOTE The horizontal continuous wide lines, which limit the tolerance intervals, represent the fundamental deviations.
The dashed lines, which limit the tolerance intervals, represent the other limit deviations.
Figure 3 — Illustration of definitions of an interference fit (nominal model)
8 © ISO 2010 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 286-1:2010(E)
Key
1 tolerance interval of the hole
2-4 tolerance interval of the shaft (some possible placements are shown)
a
Maximum clearance.
b
Maximum interference.
c
Nominal size = lower limit of size of the hole.
NOTE The horizontal continuous wide lines, which limit the tolerance intervals, represent the fundamental deviations.
The dashed lines, which limit the tolerance intervals, represent the other limit deviations.
Figure 4 — Illustration of definitions of a transition fit (nominal model)
3.3.4
span of a fit
arithmetic sum of the size tolerances on two features of size comprising the fit
See Figure B.1.
NOTE 1 The span of a fit is an absolute value without sign and expresses the possible nominal variation of the fit.
NOTE 2 The span of a clearance fit is the difference between the maximum and minimum clearances. The span of an
interference fit is the difference between the maximum and minimum interferences. The span of a transition fit is the sum
of the maximum clearance and maximum interference (see Annex B).
3.4 Terminology related to the ISO fit system
3.4.1
ISO fit system
system of fits comprising shafts and holes toleranced by the ISO code system for tolerances on linear sizes
NOTE The pre-condition for the application of the ISO code system for tolerances on linear sizes for the features
forming a fit is that the nominal sizes of the hole and the shaft are identical.
3.4.1.1
hole-basis fit system
fits where the fundamental deviation of the hole is zero, i.e. the lower limit deviation is zero
See Figure 5.
© ISO 2010 – All rights reserved 9
---------------------- Page: 14 ----------------------
ISO 286-1:2010(E)
NOTE A fit system in which the lower limit of size of the hole is identical to the nominal size. The required clearances
or interferences are obtained by combining shafts of various tolerance classes with basic holes of a tolerance class with a
fundamental deviation of zero.
3.4.1.2
shaft-basis fit system
fits where the fundamental deviation of the shaft is zero, i.e. the upper limit deviation is zero
See Figure 6.
NOTE A fit system in which the upper limit of size of the shaft is identical to the nominal size. The required
clearances or interferences are obtained by combining holes of various tolerance classes with basic shafts of a tolerance
class with a fundamental deviation of zero.
Key
1 basic hole “H”
2 tolerance interval of the basic hole
3 tolerance interval of the different shafts
a
Nominal size.
NOTE 1 The horizontal continuous lines, which limit the tolerance intervals, represent the fundamental deviations for a
basic hole and different shafts.
NOTE 2 The dashed lines, which limit the tolerance intervals, represent the other limit deviations.
NOTE 3 The figure shows the possibility of combinations between a basic hole and different shafts, related to their
standard tolerance grades.
NOTE 4 Possible examples of hole-basis fits are: H7/h6, H6/k5, H6/p4.
Figure 5 — Hole-basis fit system
10 © ISO 2010 – All rights reserved
---------------------- Page: 15 ----------------------
ISO 286-1:2010(E)
Key
1 basic shaft “h”
2 tolerance interval of the basic shaft
3 tolerance interval of the different holes
a
Nominal size.
NOTE 1 The horizontal continuous lines, which limit the tolerance intervals, represent the fundamental deviations for a
basic shaft and different holes.
NOTE 2 The dashed lines, which limit the tolerance intervals, represent the other limit deviations.
NOTE 3 The figure shows the possibility of combinations between a basic shaft and different holes, related to their
standard tolerance grades.
NOTE 4 Possible examples of shaft-basis fits are: h6/G7, h6/H6, h6/M6.
Figure 6 — Shaft-basis fit system
4 ISO code system for tolerances on linear sizes
4.1 Basic concepts and designations
4.1.1 Relation to ISO 14405-1
A feature of size may be toleranced by using the ISO code system defined in this part of ISO 286 or by using
+ and − tolerancing according to ISO 14405-1. Both indications are equivalent.
x
EXAMPLE 1 32 y is equivalent to 32 “code”
where
32 is the nominal size, in millimeters;
x is the upper tolerance limit (x can be positive, zero or negative);
y is the lower tolerance limit (y can be positive, zero or negative);
“code” is the tolerance class according to 4.2.1.
© ISO 2010 – All rights reserved 11
---------------------- Page: 16 ----------------------
ISO 286-1:2010(E)
If a fit shall be toleranced, the envelope requirement according to ISO 14405-1 may be indicated (see A.2).
x
EXAMPLE 2 32 y is equivalent to 32 “code”
4.1.2 Tolerance class
4.1.2.1 General
The tolerance class contains information on the magnitude of the tolerance and the position of the tolerance
interval relative to the nominal size of the feature of size.
4.1.2.2 Magnitude of the tolerance
The tolerance class expresses the magnitude of the tolerance. The magnitude of the tolerance is a function of
the standard tolerance grade number and the nominal size of the toleranced feature.
4.1.2.3 Standard tolerance grades
The standard tolerance grades are designated by the letters IT followed by the grade number, e.g. IT7.
Values of standardised tolerances are given in Table 1. Each of the columns gives the values of the
tolerances for one standard tolerance grade between standard tolerance grades IT01 and IT18 inclusive.
Each row in Table 1 is representing one range of sizes. The limits of the ranges of sizes are given in the first
column of Table 1.
NOTE 1 When the standard tolerance grade is associated with a letter or letters representing a fundamental deviation
to form a tolerance class, the letters IT are omitted, e.g. H7.
NOTE 2 From IT6 to IT18, the standard tolerances are multiplied by the factor 10 at each fifth step. This rule applies to
all standard tolerances and may be used to extrapolate values for IT grades not given in Table 1.
EXAMPLE For the nominal size range 120 mm up to and including 180 mm, the value of IT20 is:
IT20 = IT15 × 10 = 1,6 mm × 10
...

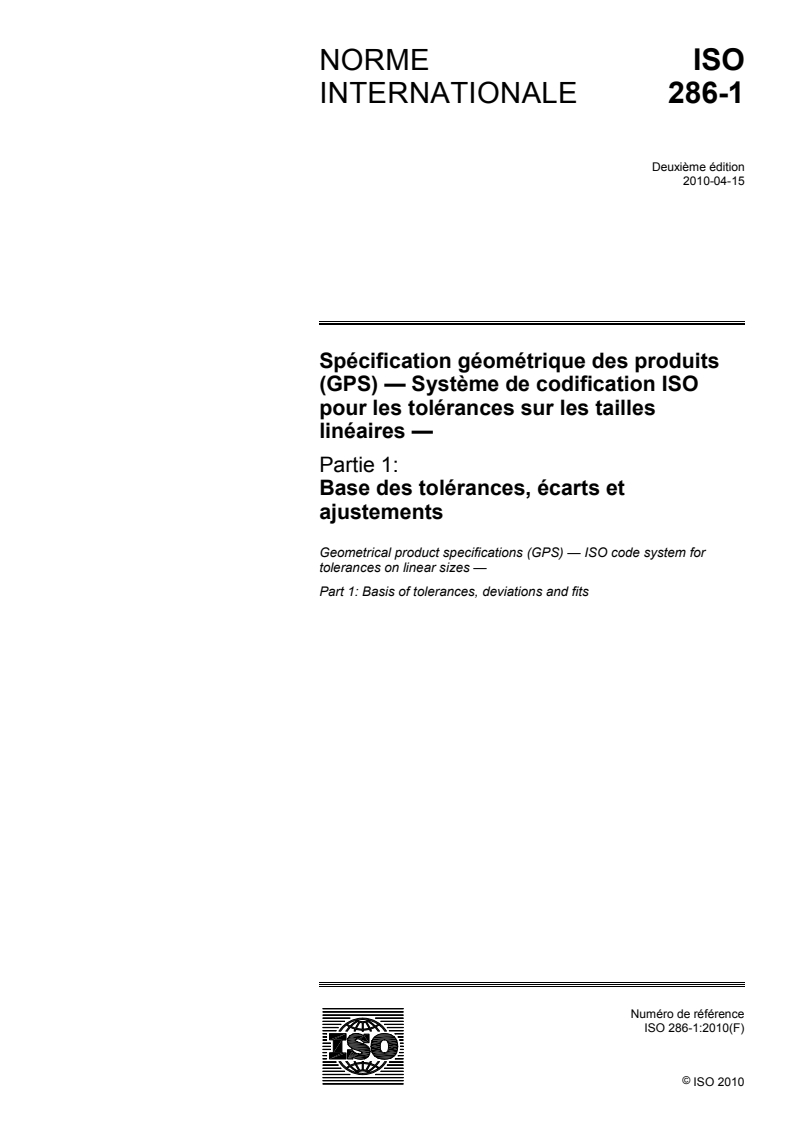

NORME ISO
INTERNATIONALE 286-1
Deuxième édition
2010-04-15
Spécification géométrique des produits
(GPS) — Système de codification ISO
pour les tolérances sur les tailles
linéaires —
Partie 1:
Base des tolérances, écarts et
ajustements
Geometrical product specifications (GPS) — ISO code system for
tolerances on linear sizes —
Part 1: Basis of tolerances, deviations and fits
Numéro de référence
ISO 286-1:2010(F)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 286-1:2010(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 286-1:2010(F)
Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives.1
3 Termes et définitions .2
3.1 Terminologie de base.2
3.2 Terminologie associée aux tolérances et aux écarts .3
3.3 Terminologie associée aux ajustements .6
3.4 Terminologie associée au système d'ajustement ISO.9
4 Système de codification ISO pour les tolérances sur les tailles linéaires .11
4.1 Concepts de base et désignations .11
4.2 Désignation de la classe de tolérance (règles d'écriture).13
4.3 Détermination des écarts limites (règles de lecture).14
4.4 Choix des classes de tolérance .26
5 Système ISO d'ajustement .26
5.1 Généralités .26
5.2 Généralités sur les ajustements .27
5.3 Détermination d'un ajustement.27
Annexe A (informative) Information supplémentaire sur le système ISO de limites et d'ajustement
et ancienne pratique.29
Annexe B (informative) Exemples d'utilisation de l'ISO 286-1 pour déterminer les ajustements et
classes de tolérance .31
Annexe C (informative) Relation avec la matrice GPS .36
Bibliographie.38
© ISO 2010 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 286-1:2010(F)

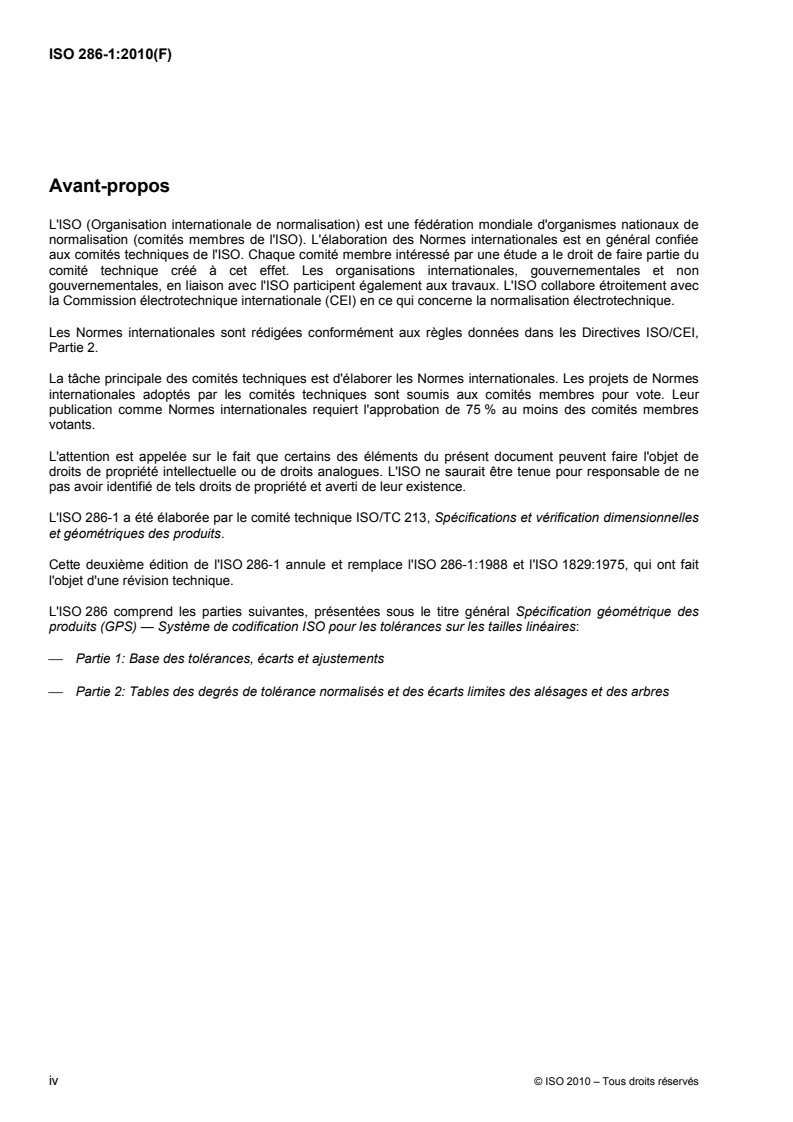

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 286-1 a été élaborée par le comité technique ISO/TC 213, Spécifications et vérification dimensionnelles
et géométriques des produits.
Cette deuxième édition de l'ISO 286-1 annule et remplace l'ISO 286-1:1988 et l'ISO 1829:1975, qui ont fait
l'objet d'une révision technique.
L'ISO 286 comprend les parties suivantes, présentées sous le titre général Spécification géométrique des
produits (GPS) — Système de codification ISO pour les tolérances sur les tailles linéaires:
⎯ Partie 1: Base des tolérances, écarts et ajustements
⎯ Partie 2: Tables des degrés de tolérance normalisés et des écarts limites des alésages et des arbres
iv © ISO 2010 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 286-1:2010(F)
Introduction
La présente partie de l'ISO 286 est une norme de spécification géométrique des produits (GPS) et est à
considérer comme une norme GPS générale (voir l'ISO/TR 14638). Elle influence les maillons 1 et 2 de la
chaîne de normes sur la taille dans la matrice GPS générale.
Pour de plus amples informations sur les relations entre la présente partie de l'ISO 286 et la matrice GPS, voir
l'Annexe C.
L'exigence d'interchangeabilité entre des pièces de grande fabrication et l'inexactitude inévitable des
méthodes de fabrication, associées au fait que, pour la plupart des éléments de pièces, une exactitude
dimensionnelle parfaite n'est pas nécessaire, ont mis l'accent sur le besoin d'un système de tolérances et
d'ajustements. Afin d'assurer une fonction d'ajustement, il a été jugé suffisant de fabriquer une pièce donnée
de telle sorte que sa taille se situe entre deux limites admissibles, c'est-à-dire une tolérance, celle-ci étant la
variation de taille admissible en fabrication pour garantir les exigences d'ajustement fonctionnel du produit.
De la même façon, quand une condition d'ajustement spécifique est requise entre les éléments en contact de
deux pièces différentes, une certaine marge est nécessaire, soit en plus, soit en moins, par rapport à la taille
nominale pour obtenir le jeu ou le serrage requis. La présente partie de l'ISO 286 donne le système de
codification ISO pour les tolérances sur les tailles linéaires. Elle fournit un système de codification de
tolérances et d'écarts adapté à deux types d'entités dimensionnelles: le type «cylindre» et le type «deux plans
parallèles opposés». L'intention de ce système de codification est la garantie de la fonction d'ajustement.
Les termes «alésage», «arbre» et «diamètre» sont utilisés pour désigner les entités dimensionnelles de type
cylindre (par exemple pour la codification d'un diamètre d'alésage ou d'arbre). Par souci de simplification, ils
sont également utilisés pour les entités dimensionnelles définis par deux plans parallèles opposés (par
exemple pour le tolérancement de l'épaisseur d'une clavette ou de la largeur d'une rainure).
La précondition pour l'application du système ISO de codification pour les tolérances sur les tailles linéaires
pour les éléments formant un assemblage est que les tailles nominales de l'alésage et de l'arbre soient égales.
La précédente édition de l'ISO 286-1 (publiée en 1988) retenait le critère de l'enveloppe comme critère
d'association par défaut pour la dimension d'une entité dimensionnelle; l'ISO 14405-1 diffère en revanche sur
ce point et retient le critère de taille en deux points comme critère d'association par défaut. Cela signifie que la
forme n'est plus maîtrisée dans la spécification de taille par défaut.
Dans de nombreux cas, les tolérances de diamètre selon la présente partie de l'ISO 286 ne sont pas
suffisantes pour un contrôle efficace de la fonction d'ajustement prévue. Le critère d'enveloppe selon
l'ISO 14405-1 peut être exigé. En outre, l'utilisation de tolérances géométriques de forme et d'exigence d'état
de surface peut améliorer la maîtrise de la fonction attendue.
© ISO 2010 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 286-1:2010(F)
Spécification géométrique des produits (GPS) — Système de
codification ISO pour les tolérances sur les tailles linéaires —
Partie 1:
Base des tolérances, écarts et ajustements
1 Domaine d'application
La présente partie de l'ISO 286 établit un système de codification à utiliser pour les tailles des entités
dimensionnelles des types suivants:
a) cylindre;
b) deux surfaces parallèles opposées.
Elle définit les concepts fondamentaux et la terminologie relative à ce système de codification. Elle fournit une
sélection normalisée des classes de tolérances pour usage général parmi les nombreuses possibilités.
En outre, elle définit la terminologie de base pour les ajustements entre deux entités dimensionnelles sans
contrainte d'orientation et de position et explique les principes «d'alésage normal» et «d'arbre normal».
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
1)
ISO 286-2:— , Spécification géométrique des produits (GPS) — Système de codification ISO pour les
tolérances sur les tailles linéaires — Partie 2: Tableaux des degrés de tolérance normalisés et des écarts
limites des alésages et des arbres
ISO 14405-1, Spécification géométrique des produits (GPS) — Tolérancement dimensionnel — Partie 1:
Tailles linéaires
ISO 14660-1:1999, Spécification géométrique des produits (GPS) — Éléments géométriques — Partie 1:
Termes généraux et définitions
ISO 14660-2:1999, Spécification géométrique des produits (GPS) — Éléments géométriques — Partie 2:
Ligne médiane extraite d'un cylindre et d'un cône, surface médiane extraite, taille locale d'un élément extrait
1) À publier. (Révision de l'ISO 286-2:1988)
© ISO 2010 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 286-1:2010(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 14405-1, et dans
l'ISO 14660-1, ainsi que les suivants s'appliquent. Il est cependant à noter que certains de ces termes sont
définis avec un sens plus étroit que le sens usuel.
3.1 Terminologie de base
3.1.1
entité dimensionnelle
forme géométrique définie par une dimension linéaire ou angulaire du type taille
[ISO 14660-1:1999, définition 2.2]
NOTE 1 Les entités dimensionnelles peuvent être un cylindre, une sphère, deux surfaces opposées parallèles.
NOTE 2 Dans des éditions précédentes de normes internationales, telles que l'ISO 286-1 et l'ISO/R 1938, le sens des
termes «pièce lisse» et «éléments simples» avait un sens proche de celui «d'entité dimensionnelle».
NOTE 3 Pour les besoins de l'ISO 286, seules les entités dimensionnelles de type cylindre et de type deux surfaces
opposées parallèles, définis par une dimension linéaire, s'appliquent.
3.1.2
élément intégral nominal
élément intégral théorique exact défini par un dessin technique ou d'autres moyens
[ISO 14660-1:1999, définition 2.3]
3.1.3
alésage
entité dimensionnelle intérieure d'une pièce, incluant les entités dimensionnelles intérieures non cylindriques
NOTE Voir aussi l'Introduction.
3.1.4
alésage normal
alésage choisi comme base pour un système d'ajustements à alésage normal
NOTE 1 Voir aussi 3.4.1.1.
NOTE 2 Pour les besoins du présent système de codification ISO, un alésage normal est un alésage pour lequel l'écart
limite inférieur est nul.
3.1.5
arbre
entité dimensionnelle extérieure d'une pièce, incluant les entités dimensionnelles extérieures non cylindriques
NOTE Voir aussi l'Introduction.
3.1.6
arbre normal
arbre choisi comme base pour un système d'ajustements à arbre normal
NOTE 1 Voir aussi 3.4.1.2.
NOTE 2 Pour les besoins du présent système de codification ISO, un arbre normal est un arbre pour lequel l'écart
limite supérieur est nul.
2 © ISO 2010 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 286-1:2010(F)
3.2 Terminologie associée aux tolérances et aux écarts
3.2.1
taille nominale
taille d'un élément de forme parfaite tel que défini sur le dessin
Voir Figure 1.
NOTE 1 La taille nominale est utilisée pour la position des limites de taille par l'application des écarts supérieur et
inférieur.
NOTE 2 En anglais, on employait auparavant le terme «basic size» à la place de «nominal size».
3.2.2
taille réelle
taille de l'élément intégral associé
NOTE 1 Le terme «élément intégral associé» est défini dans l'ISO 14660-1:1999, 2.6.
NOTE 2 La taille réelle est obtenue par mesurage.
3.2.3
limites de taille
tailles admissibles extrêmes d'une entité dimensionnelle
NOTE Pour satisfaire aux exigences, il convient que la taille réelle se situe entre les limites supérieure et inférieure
de taille, limites incluses.
3.2.3.1
limite supérieure de taille
ULS
plus grande taille admissible d'une entité dimensionnelle
Voir Figure 1.
3.2.3.2
limite inférieure de taille
LLS
plus petite taille admissible d'une entité dimensionnelle
Voir Figure 1.
3.2.4
écart
valeur moins sa valeur de référence
NOTE Pour les écarts de taille, la valeur de référence est la taille nominale et la valeur est la taille réelle.
3.2.5
écart limite
écart limite supérieur ou écart limite inférieur par rapport à la taille nominale
3.2.5.1
écart limite supérieur
ES (à utiliser pour les entités dimensionnelles intérieures)
es (à utiliser pour les entités dimensionnelles extérieures)
limite supérieure de taille moins la taille nominale
Voir Figure 1.
NOTE L'écart limite supérieur est une valeur signée et il peut être négatif, nul ou positif.
© ISO 2010 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 286-1:2010(F)
Légende
1 intervalle de tolérance
2 convention de signe pour les écarts
a
Taille nominale.
b
Limite supérieure de taille.
c
Limite inférieure de taille.
d
Écart limite supérieur.
e
Écart limite inférieur (dans ce cas, également écart fondamental).
f
Tolérance.
NOTE La ligne continue horizontale qui limite l'intervalle de tolérance, représente les écarts fondamentaux pour un
alésage. La ligne en pointillés, qui limite l'intervalle de tolérance, représente l'autre écart de limite pour un alésage.
Figure 1 — Illustration de la définition (un alésage est utilisé comme exemple)
3.2.5.2
écart limite inférieur
EI (à utiliser pour les entités dimensionnelles intérieures)
ei (à utiliser pour les entités dimensionnelles extérieures)
limite inférieure de taille moins taille nominale
Voir Figure 1.
NOTE L'écart limite inférieur est une valeur signée et il peut être négatif, nul ou positif.
3.2.6
écart fondamental
écart limite qui définit le placement de l'intervalle de tolérance relativement à la taille nominale
NOTE 1 L'écart fondamental est celui des écarts limites qui définit la limite de taille qui est le plus proche de la taille
nominale (voir Figure 1 et 4.1.2.5).
NOTE 2 L'écart fondamental est identifié par une lettre (par ex, B, d).
4 © ISO 2010 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 286-1:2010(F)
3.2.7
valeur ∆
valeur variable ajoutée à une valeur fixe pour obtenir l'écart fondamental d'une entité dimensionnelle
intérieure
Voir Tableau 3.
3.2.8
tolérance
différence entre la limite supérieure de taille et la limite inférieure de taille
NOTE 1 La tolérance est une valeur absolue non affectée de signe.
NOTE 2 La tolérance est également la différence entre l'écart limite supérieur et l'écart limite inférieur.
3.2.8.1
limites de tolérance
valeurs spécifiées de la caractéristique donnant les bornes supérieure et/ou inférieure de la valeur admissible
3.2.8.2
tolérance normalisée
IT
toute tolérance appartenant au système de codification ISO pour les tolérances sur les tailles linéaires
NOTE Les lettres du terme abrégé «IT» correspondent à «International Tolerance».
3.2.8.3
degré de tolérance normalisé
groupe de tolérances sur les tailles linéaires caractérisé par un identificateur commun
NOTE 1 Dans le système de codification ISO pour les tolérances sur les tailles linéaires, l'identificateur du degré de
tolérance normalisé est constitué des lettres IT suivi par un nombre (par exemple IT7); voir 4.1.2.3.
NOTE 2 Un degré de tolérance spécifique est considéré comme correspondant au même niveau d'exactitude pour
toutes les tailles nominales.
3.2.8.4
intervalle de tolérance
valeurs variables de la taille comprises entre et incluant les limites de tolérance
NOTE 1 L'ancien terme «zone de tolérance» utilisé en relation avec la cotation dimensionnelle (selon
l'ISO 286-1:1988) a été changé en «intervalle de tolérance» puisque un intervalle se réfère à une étendue sur une échelle,
tandis qu'une zone de tolérance se réfère en GPS à un espace ou à une surface, comme dans le cas du tolérancement
selon l'ISO 1101.
NOTE 2 Pour les besoins de l'ISO 286, l'intervalle est contenu entre les limites supérieure et inférieure de taille. Il est
défini par la grandeur de la tolérance et son placement par rapport à la taille nominale (voir Figure 1).
NOTE 3 L'intervalle de tolérance n'inclut pas nécessairement la taille nominale (voir Figure 1). Les limites de tolérance
peuvent être bilatérales (valeurs des deux côtés de la taille nominale) ou unilatérales (les deux valeurs sont d'un côté de
la taille nominale). Le cas où une limite de tolérance est d'un côté, l'autre valeur limite étant zéro, constitue un cas limite
d'un indication unilatérale.
3.2.8.5
classe de tolérance
combinaison d'un écart fondamental et d'un degré de tolérance normalisé
NOTE Dans le système de codification ISO pour les tolérances sur les tailles linéaires, la classe de tolérance est
constituée de l'identificateur de l'écart fondamental suivi par le nombre correspondant au degré de tolérance (par exemple
D13, h9, etc.), voir 4.2.1.
© ISO 2010 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 286-1:2010(F)
3.3 Terminologie associée aux ajustements
Les concepts du présent article se rapportent uniquement aux entités dimensionnelles nominales (forme
parfaite). Pour le modèle de définition d'une entité dimensionnelle, voir l'ISO 17450-1:—, 3.18.
Pour la détermination d'un ajustement, voir 5.3.
3.3.1
jeu
différence entre la taille de l'alésage et la taille de l'arbre lorsque le diamètre de l'arbre est plus petit que le
diamètre de l'alésage
NOTE Dans le calcul du jeu, les valeurs obtenues sont positives (voir B.2).
3.3.1.1
jeu minimal
〈ajustement avec jeu〉 différence entre la limite inférieure de taille de l'alésage et la limite supérieure de taille
de l'arbre
Voir Figure 2.
3.3.1.2
jeu maximal
〈ajustement avec jeu ou ajustement incertain〉 différence entre la limite supérieure de taille de l'alésage et la
limite inférieure de taille de l'arbre
Voir Figures 2 et 4.
3.3.2
serrage
différence avant le montage entre la taille de l'alésage et la taille de l'arbre lorsque le diamètre de l'arbre est
plus grand que le diamètre de l'alésage
NOTE Dans le calcul du jeu, les valeurs obtenues sont négatives (voir B.2).
3.3.2.1
serrage minimal
〈ajustement avec serrage〉 différence entre la limite supérieure de taille de l'alésage et la limite inférieure de
taille de l'arbre
Voir Figure 3.
3.3.2.2
serrage maximal
〈ajustement avec serrage ou ajustement incertain〉 différence entre la limite inférieure de taille de l'alésage et
la limite supérieure de taille de l'arbre
Voir Figures 3 et 4.
3.3.3
ajustement
relation entre une entité dimensionnelle externe et une entité dimensionnelle interne (alésage et arbre de
même type) qui sont prévus pour être assemblés
3.3.3.1
ajustement avec jeu
ajustement assurant toujours un jeu entre l'alésage et l'arbre après assemblage, c'est-à-dire un ajustement
dans lequel la limite inférieure de taille de l'alésage est soit plus grande que la limite supérieure de taille de
l'arbre soit, dans le cas extrême, égale à la limite supérieure de taille de l'arbre
Voir Figure 2.
6 © ISO 2010 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 286-1:2010(F)
3.3.3.2
ajustement avec serrage
ajustement assurant toujours un serrage entre l'alésage et l'arbre après assemblage, c'est-à-dire un
ajustement dans lequel la limite supérieure de taille de l'alésage est soit plus petite que la limite inférieure de
taille de l'arbre soit, dans le cas extrême, égale à la limite inférieure de taille de l'arbre
Voir Figure 3.
Légende
1 intervalle de tolérance de l'alésage
er
2 intervalle de tolérance de l'arbre, 1 cas: quand la limite supérieure de taille de l'arbre est inférieure à la limite
inférieure de taille de l'alésage, le jeu minimal est plus grand que zéro
ème
3 intervalle de tolérance de l'arbre, 2 cas: quand la limite supérieure de taille de l'arbre est égale à la limite
inférieure de taille de l'alésage, le jeu minimal est zéro
a
Jeu minimal.
b
Jeu maximal.
c
Taille nominale = limite inférieure de taille de l'alésage.
NOTE Les lignes épaisses continues horizontales, qui limitent les intervalles de tolérance, représentent les écarts
fondamentaux. Les lignes en pointillés, qui limitent les intervalles de tolérance, représentent les autres écarts limites.
Figure 2 — Illustration des définitions d'un ajustement avec jeu (modèle nominal)
© ISO 2010 – Tous droits réservés 7
---------------------- Page: 12 ----------------------
ISO 286-1:2010(F)
Légende
1 intervalle de tolérance de l'alésage
er
2 intervalle de tolérance de l'alésage, 1 cas: quand la limite inférieure de taille de l'arbre est égale à la limite
supérieure de taille de l'alésage, le serrage minimal est zéro
ème
3 intervalle de tolérance de l'arbre, 2 cas: quand la limite inférieure de taille de l'arbre est supérieure à la limite
supérieure de taille de l'alésage, le serrage minimal est plus grand que zéro
a
Serrage maximal.
b
Serrage minimal.
c
Taille nominale = limite inférieure de taille de l'alésage.
NOTE Les lignes épaisses continues horizontales, qui limitent les intervalles de tolérance, représentent les écarts
fondamentaux. Les lignes en pointillés, qui limitent les intervalles de tolérance, représentent les autres écarts limites.
Figure 3 — Illustration des définitions d'un ajustement avec serrage (modèle nominal)
3.3.3.3
ajustement incertain
ajustement assurant tantôt un jeu, tantôt un serrage entre l'alésage et l'arbre après assemblage
Voir Figure 4.
NOTE Dans un ajustement incertain, les intervalles de tolérance de l'alésage et de l'arbre se chevauchent totalement
ou partiellement; il dépend donc des tailles réelles de l'alésage et de l'arbre qu'il y ait jeu ou serrage.
3.3.4
étendue d'un ajustement
somme arithmétique des tolérances sur la taille de deux entités dimensionnelles comprenant l'ajustement
Voir Figure B.1.
NOTE 1 L'étendue de l'ajustement est une valeur absolue non affectée de signe et exprime la variation nominale
possible de l'ajustement.
NOTE 2 L'étendue d'un ajustement avec jeu est la différence entre le jeu maximal et le jeu minimal. L'étendue d'un
ajustement avec serrage est la différence entre le serrage maximal et le serrage minimal. L'étendue d'un ajustement
incertain est la somme du jeu maximal et du serrage maximal (voir Annexe B).
8 © ISO 2010 – Tous droits réservés
---------------------- Page: 13 ----------------------
ISO 286-1:2010(F)
Légende
1 intervalle de tolérance de l'alésage
2-4 intervalle de tolérance de l'arbre (quelques emplacements possibles sont montrés)
a
Jeu maximal.
b
Serrage maximal.
c
Taille nominale = limite inférieure de taille de l'alésage.
NOTE Les lignes épaisses continues horizontales, qui limitent les intervalles de tolérance, représentent les écarts
fondamentaux. Les lignes en pointillés, qui limitent les intervalles de tolérance, représentent les autres écarts limites.
Figure 4 — Illustrations des définitions d'un ajustement incertain (modèle nominal)
3.4 Terminologie associée au système d'ajustement ISO
3.4.1
système d'ajustement ISO
système d'ajustements comprenant les alésages et les arbres tolérancés par le système de codification ISO
pour les tolérances sur les tailles linéaires
NOTE La condition préalable pour l'application du système de codification ISO pour les tolérances sur les tailles
linéaires pour les éléments formant un ajustement est que les tailles nominales de l'alésage et de l'arbre soient identiques.
3.4.1.1
système d'ajustement à alésage normal
système d'ajustements où l'écart fondamental de l'alésage est nul, c'est-à-dire où l'écart inférieur limite est
zéro
Voir Figure 5.
NOTE Il s'agit d'un système d'ajustement dans lequel la limite inférieure de taille de l'alésage est identique à la taille
nominale. Les jeux ou serrages requis sont obtenus en combinant des arbres de classes de tolérances variées avec des
alésages normaux de classe de tolérance avec un écart fondamental de zéro.
© ISO 2010 – Tous droits réservés 9
---------------------- Page: 14 ----------------------
ISO 286-1:2010(F)
3.4.1.2
système d'ajustement à arbre normal
système d'ajustements où l'écart fondamental de l'arbre est nul, c'est-à-dire où l'écart supérieur est zéro
Voir Figure 6.
NOTE Il s'agit d'un système d'ajustement dans lequel la limite inférieure de taille de l'arbre est identique à la taille
nominale. Les jeux ou serrages requis sont obtenus en combinant des alésages normaux de classes de tolérances
variées avec des arbres de classe de tolérance avec un écart fondamental de zéro.
Légende
1 alésage normal «H»
2 intervalle de tolérance de l'alésage normal
3 intervalle de tolérance des différents arbres
a
Taille nominale.
NOTE 1 Les lignes épaisses continues horizontales, qui limitent les intervalles de tolérance, représentent les écarts
fondamentaux pour un alésage normal et différents arbres.
NOTE 2 Les lignes en pointillés, qui limitent les intervalles de tolérance, représentent les autres écarts limites.
NOTE 3 La figure montre la possibilité de différentes combinaisons entre un alésage normal et différents arbres, en
relation avec leurs degrés de tolérance normalisés
NOTE 4 Des exemples possibles d'ajustements à alésage normal sont: H7/h6, H6/k5, H6/p4).
Figure 5 — Système d'ajustement à alésage normal
10 © ISO 2010 – Tous droits réservés
---------------------- Page: 15 ---------
...
