ISO 21179:2013

Light conveyor belts - Determination of the electrostatic field generated by a running light conveyor belt

ISO 21179:2013 specifies a test method for the determination of the electrostatic field generated by a running light conveyor belt according to ISO 21183-1.

Courroies transporteuses légères — Détermination du champ électrostatique engendré par une courroie transporteuse légère en marche

L'ISO 21179:2013 spécifie une méthode d'essai pour mesurer le champ électrostatique généré par une courroie transporteuse légère en fonctionnement selon l'ISO 21183‑1.

General Information

• Status: Published
• Publication Date: 05-Mar-2013
• ICS: 53.040.10 - Conveyors
• Technical Committee: ISO/TC 41/SC 3 - Conveyor belts
• Drafting Committee: ISO/TC 41/SC 3 - Conveyor belts
• Current Stage: 9093 - International Standard confirmed
• Start Date: 16-Nov-2023
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 21179:2005 - Light conveyor belts - Determination of the electrostatic field generated by a running light conveyor belt
• Effective Date: 26-Nov-2011

Overview

ISO 21179:2013 is an international standard published by the International Organization for Standardization (ISO) that specifies a standardized test method to determine the electrostatic field generated by a running light conveyor belt. This standard applies specifically to light conveyor belts as defined in ISO 21183-1 and addresses the dynamic measurement of the electrostatic field-a critical factor in evaluating the antistatic behavior of conveyor belts beyond static electrical resistance testing (ISO 21178).

This method ensures consistent and reproducible results for assessing electrostatic properties, which is essential for conveyor belt manufacturers, quality control laboratories, and industries where static electricity poses operational or safety risks.

Key Topics

• Scope and Purpose
  ISO 21179:2013 focuses on measuring the electrostatic field generated dynamically by light conveyor belts during operation, reflecting real-use conditions better than static electrical resistance tests.

• Test Apparatus
  The test setup includes:

  • Electrically earthed steel pulleys (≥ 200 mm diameter, chromium-plated surface)
  • Tensioning devices to achieve uniform loading on the belt
  • A drive pulley to run the belt at 5 m/s
  • Electrostatic field or surface potential measuring devices
  • Recording equipment for capturing electrostatic field strength over time
  • Earthed steel plates to correct and shield the electrostatic measurement

• Test Piece Requirements

  • Endless belt samples (2,500 ± 50 mm length, 100 ± 1 mm width)
  • New, uncontaminated, and conditioned under specified atmospheric conditions to ensure consistency prior to testing
  • Endless joining performed according to manufacturer guidelines

• Procedure
  The belt is run on the test apparatus with each side contacting the pulleys sequentially. Electrostatic fields or surface potentials are then recorded at a fixed measuring distance over a 30-minute period to capture maximum and stable values.

• Result Expression
  Results include the maximum electrostatic field strength and a stable value when field change is less than 10% over 10 minutes. Surface potential can also be calculated from field strength based on the electrode distance. Arithmetic means can be used when multiple tests are performed.

• Test Reporting
  Complete reporting includes:

  • Belt material designation and manufacture date
  • Modulus of elasticity (k value) of test piece
  • Testing conditions (temperature, humidity, conditioning details)
  • Shaft load applied and belt side tested
  • Electrostatic field strength or surface potential values observed
  • Reference to ISO 21179 with any exceptions noted

Applications

ISO 21179:2013 is crucial in various industrial sectors where control and understanding of electrostatic phenomena in conveyor belt systems are important:

• Manufacturing and Automation
  Ensuring conveyor belts do not generate hazardous electrostatic discharge that could disrupt sensitive manufacturing processes or electronic equipment.

• Mining and Material Handling
  Assessing belts for safety in environments where static sparks could ignite flammable dust or gases.

• Food and Pharmaceutical Industries
  Monitoring static generation to prevent contamination or damage to products caused by static cling or particle attraction.

• Quality Control and Product Development
  Enabling manufacturers to design and validate conveyor belts with appropriate antistatic properties, complying with international standards for static behavior.

• Safety Compliance
  Supporting organizations in meeting regulatory requirements related to electrostatic discharge and workplace safety.

Related Standards

• ISO 21183-1: Principal characteristics and applications of light conveyor belts, providing the context and scope of belts tested under ISO 21179.

• ISO 21178: Determination of electrical resistances in light conveyor belts, focusing on static electrical resistance measurements.

• ISO 18573: Test atmospheres and conditioning periods for conveyor belts to ensure consistency in testing conditions.

• ISO 21181: Determination of the relaxed elastic modulus for light conveyor belts, relevant for setting test piece tensioning parameters.

• ISO 4287: Surface texture profiling, applied here for ensuring pulley surface roughness in the test apparatus complies with prescribed tolerances.

• ISO 22: Specification for flat transmission belts and pulleys, referenced for pulley dimensions and crowning to achieve uniform belt tension.

---

Keywords: ISO 21179, electrostatic field measurement, light conveyor belts, antistatic testing, electrostatic discharge, conveyor belt testing standard, electrostatic safety, conveyor belt quality control, electrostatic field strength, surface potential measurement.

Standards Content (Sample)

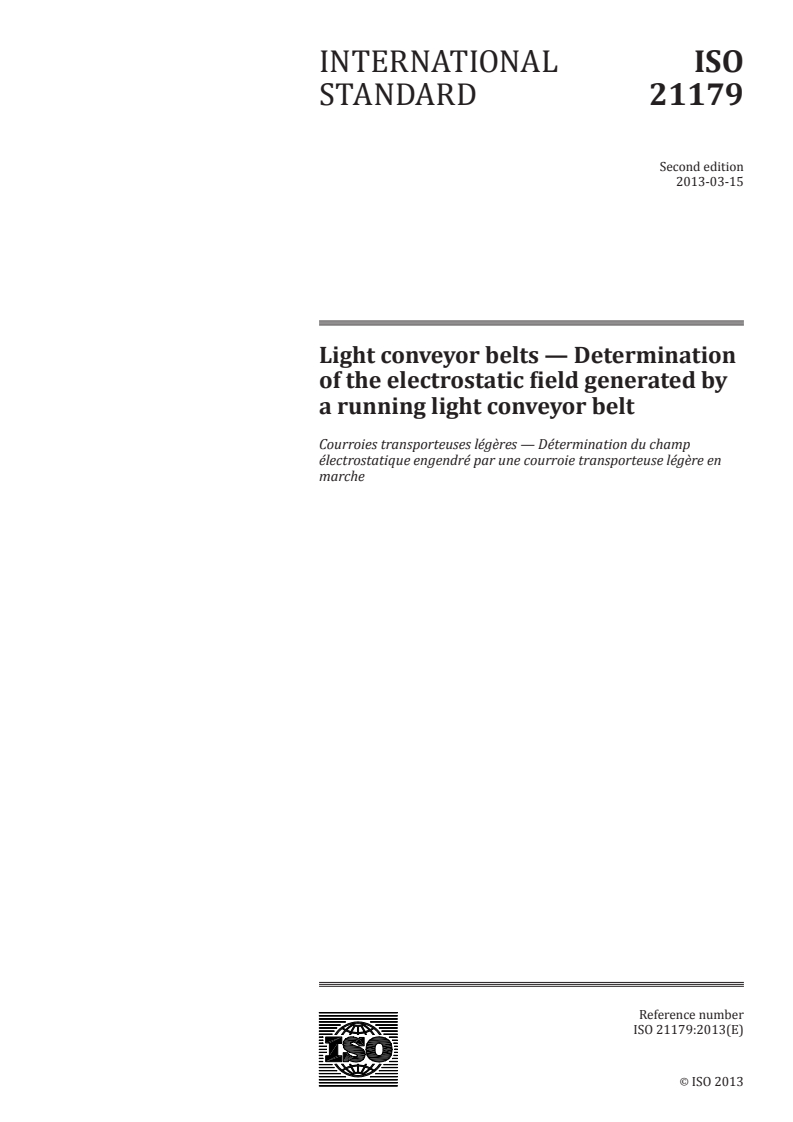

INTERNATIONAL ISO
STANDARD 21179
Second edition
2013-03-15
Light conveyor belts — Determination
of the electrostatic field generated by
a running light conveyor belt
Courroies transporteuses légères — Détermination du champ
électrostatique engendré par une courroie transporteuse légère en
marche
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved

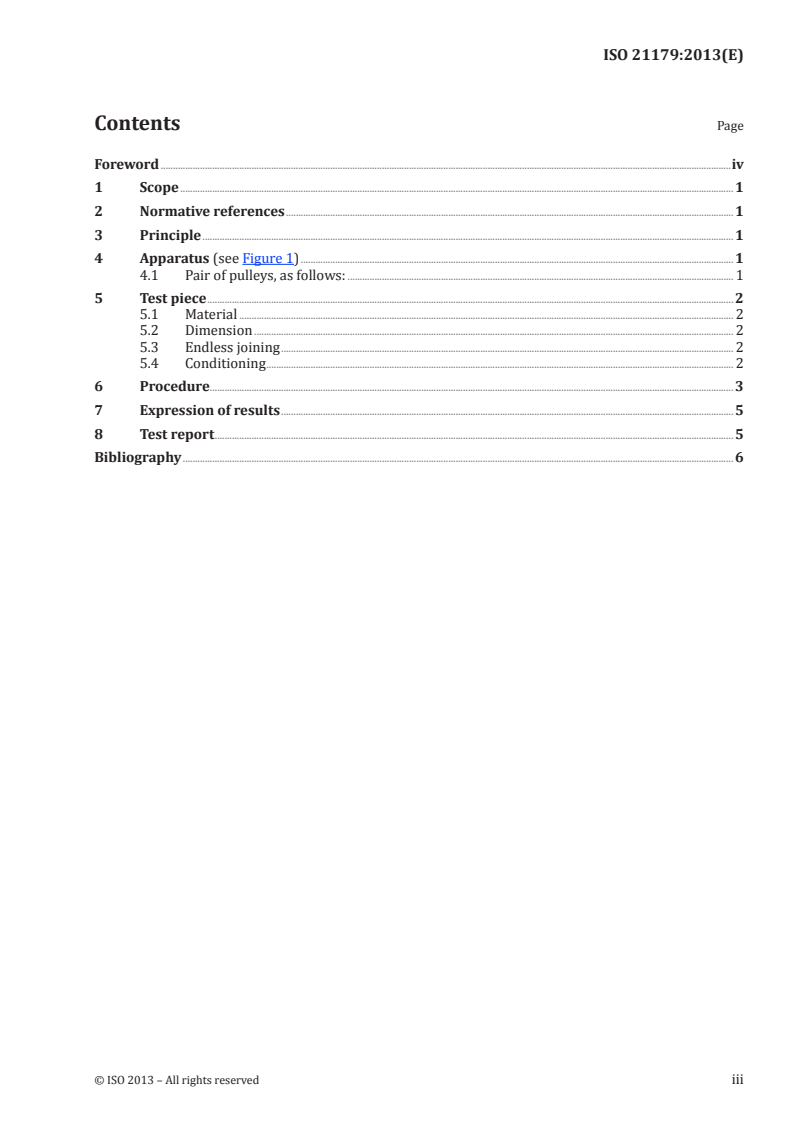

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Principle . 1
4 Apparatus (see Figure 1) . 1
4.1 Pair of pulleys, as follows: . 1
5 Test piece . 2
5.1 Material . 2
5.2 Dimension . 2
5.3 Endless joining . 2
5.4 Conditioning . 2
6 Procedure. 3
7 Expression of results . 5
8 Test report . 5
Bibliography . 6

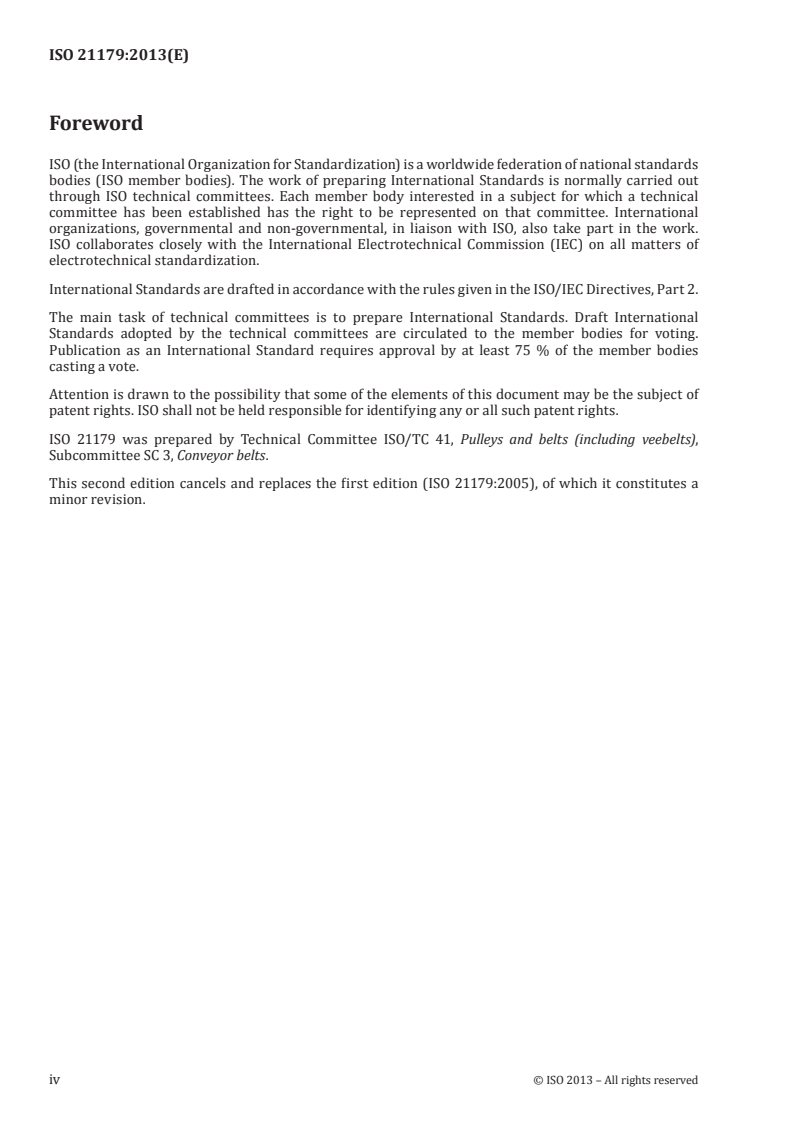

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International
Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 21179 was prepared by Technical Committee ISO/TC 41, Pulleys and belts (including veebelts),
Subcommittee SC 3, Conveyor belts.
This second edition cancels and replaces the first edition (ISO 21179:2005), of which it constitutes a
minor revision.
iv © ISO 2013 – All rights reserved

INTERNATIONAL STANDARD ISO 21179:2013(E)
Light conveyor belts — Determination of the electrostatic
field generated by a running light conveyor belt
1 Scope
This International Standard specifies a test method for the determination of the electrostatic field
generated by a running light conveyor belt according to ISO 21183-1.
This dynamic procedure is required because the antistatic behaviour of light conveyor belts cannot in many
cases be sufficiently described by measurement of the electrical resistances in accordance with ISO 21178.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable to its application. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 22, Belt drives — Flat transmission belts and corresponding pulleys — Dimensions and tolerances
ISO 4287, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Terms, definitions
and surface texture parameters
ISO 18573, Conveyor belts — Test atmospheres and conditioning periods
ISO 21181, Light conveyor belts — Determination of the
...

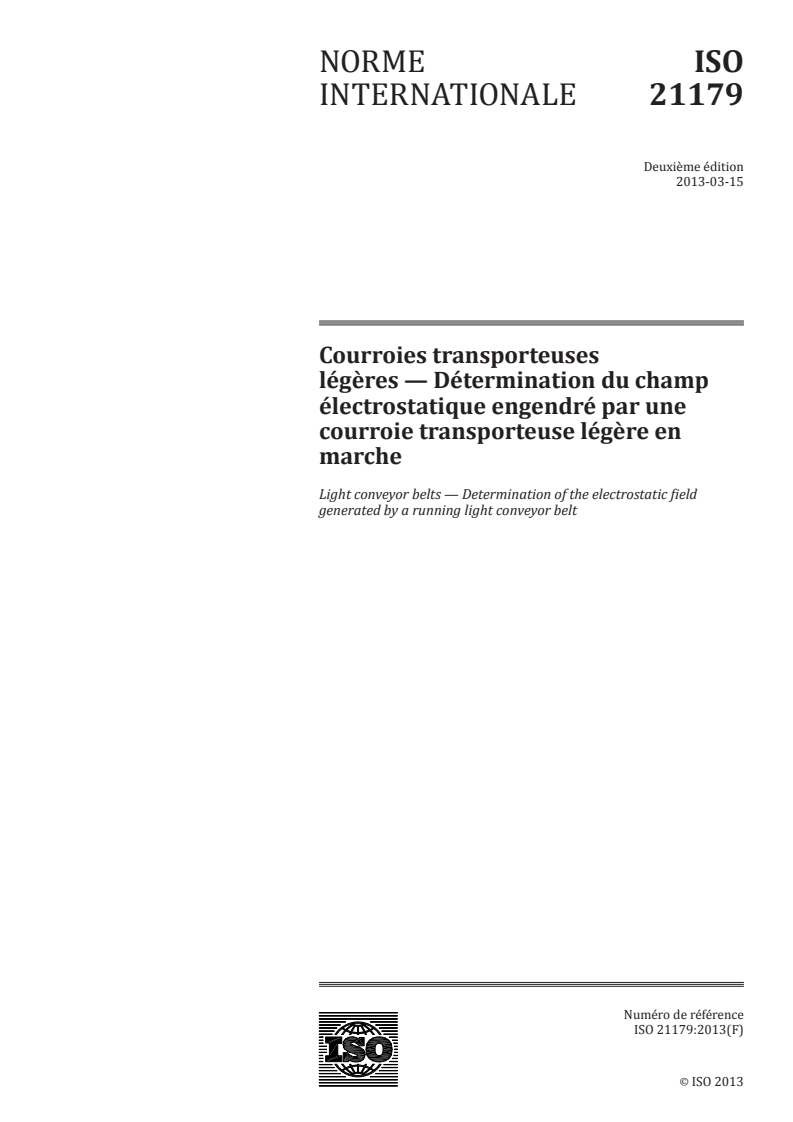

NORME ISO
INTERNATIONALE 21179
Deuxième édition
2013-03-15
Courroies transporteuses
légères — Détermination du champ
électrostatique engendré par une
courroie transporteuse légère en
marche
Light conveyor belts — Determination of the electrostatic field
generated by a running light conveyor belt
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés

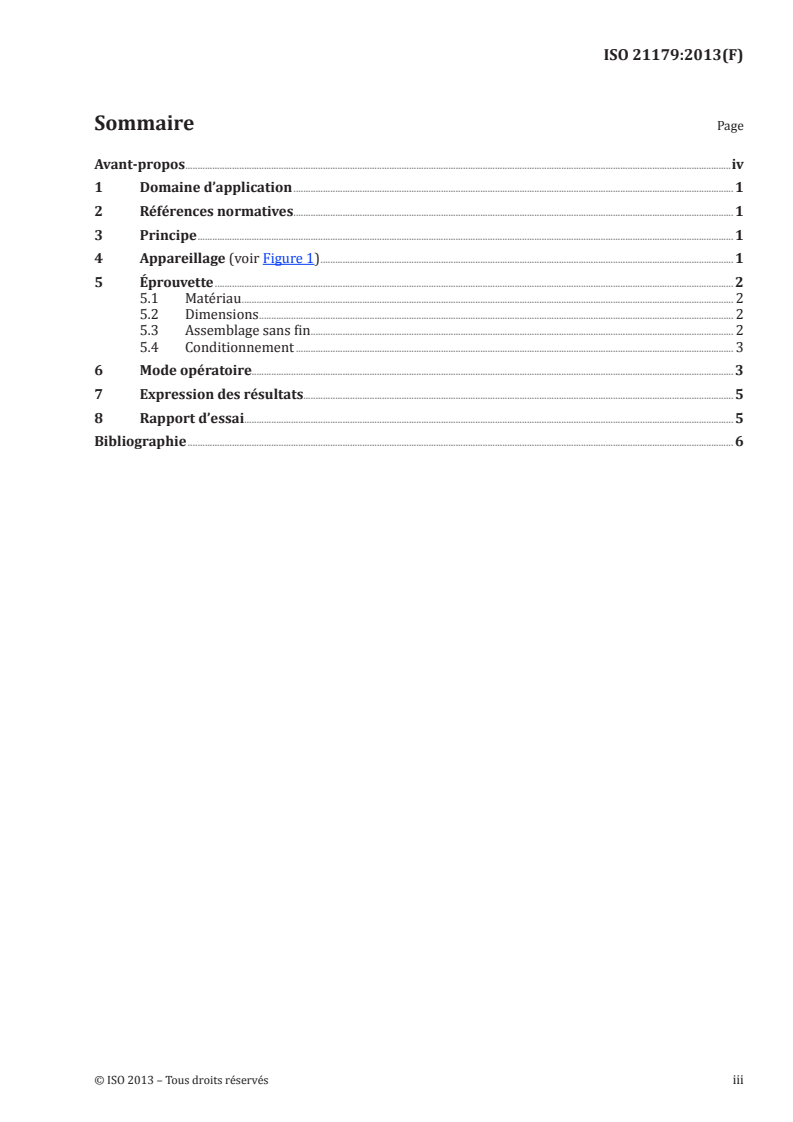

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Principe . 1
4 Appareillage (voir Figure 1) . 1
5 Éprouvette . 2
5.1 Matériau . 2
5.2 Dimensions . 2
5.3 Assemblage sans fin . 2
5.4 Conditionnement . 3
6 Mode opératoire. 3
7 Expression des résultats. 5
8 Rapport d’essai . 5
Bibliographie . 6

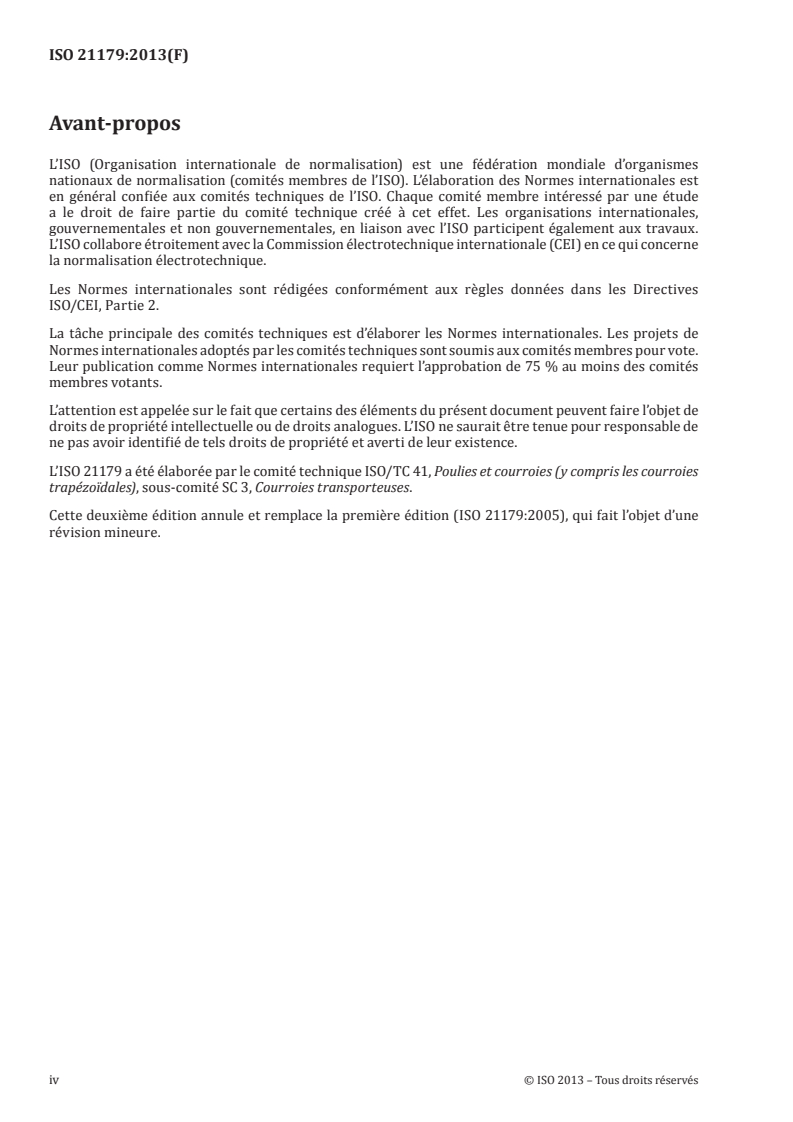

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives
ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de
Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour vote.
Leur publication comme Normes internationales requiert l’approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO 21179 a été élaborée par le comité technique ISO/TC 41, Poulies et courroies (y compris les courroies
trapézoïdales), sous-comité SC 3, Courroies transporteuses.
Cette deuxième édition annule et remplace la première édition (ISO 21179:2005), qui fait l’objet d’une
révision mineure.
iv © ISO 2013 – Tous droits réservés

NORME INTERNATIONALE ISO 21179:2013(F)
Courroies transporteuses légères — Détermination
du champ électrostatique engendré par une courroie
transporteuse légère en marche
1 Domaine d’application
La présente Norme internationale spécifie une méthode d’essai pour mesurer le champ électrostatique
généré par une courroie transporteuse légère en fonctionnement selon l’ISO 21183-1.
Le mode opératoire dynamique est nécessaire car le comportement antistatique des courroies
transporteuses légères, dans de nombreux cas, n’est pas suffisamment décrit par les mesurages de
résistances électriques conformément à l’ISO 21178.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour
les références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition
du document de référence s’applique (y compris les éventuels amendements).
ISO 22, Transmissions par courroies — Courroies plates de transmission et poulies correspondantes —
Dimensions et tolérances
ISO 4287, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil — Termes,
définitions et paramètres d’état de surface
ISO 18573, Courroies transporteuses — Atmosphères d’essai et durées de conditionnement
ISO 21181, Courroies transporteuses légères — Détermination du module d’élasticité relaxé
3 Principe
L’éprouvette fonctionnant dans des conditions spécifiées produit un champ électrostatique dont les
variations dans le temps sont enregistrées.
L’essai est effectué successivement sur les deux faces de la courroie en contact avec les tambours.
4 Appareillage (voir Figure 1)
4.1 Paire de tambours, comme suit:
a) relié
...
