Light conveyor belts — Determination of electrical resistances

This document specifies test methods for determining the electrical resistances of light conveyor belts according to ISO 21183‑1. The resistances are surface resistance, volume resistance perpendicular to the belt plane, and longitudinal and transverse volume resistance parallel to the belt plane. This document also specifies two test methods for determining the surface resistivity and the volume resistivity.

Courroies transporteuses légères — Détermination des résistances électriques

Le présent document spécifie des méthodes d'essai pour la détermination des résistances électriques des courroies transporteuses légères selon l'ISO 21183-1. Les résistances sont la résistance surfacique, la résistance volumique perpendiculaire au plan de la courroie et la résistance volumique transversale et longitudinale parallèle au plan de la courroie. Le présent document spécifie également deux méthodes d'essai pour déterminer la résistivité surfacique et la résistivité volumique.

General Information

Status
Published
Publication Date
04-Feb-2020
Current Stage
6060 - International Standard published
Start Date
04-Feb-2020
Due Date
21-Jun-2021
Completion Date
05-Feb-2020
Ref Project

Relations

Effective Date
06-Jun-2022

Buy Standard

Standard
ISO 21178:2020 - Light conveyor belts -- Determination of electrical resistances
English language
21 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 21178:2020 - Courroies transporteuses légeres -- Détermination des résistances électriques
French language
21 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 21178
Third edition
2020-02
Light conveyor belts — Determination
of electrical resistances
Courroies transporteuses légères — Détermination des résistances
électriques
Reference number
ISO 21178:2020(E)
©
ISO 2020

---------------------- Page: 1 ----------------------
ISO 21178:2020(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 21178:2020(E)

Contents Page
Foreword .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 2
5 Electrical surface resistances . 2
5.1 Method A: Measurement of surface resistance, R , omni-directionally . 2
OA
5.1.1 Applicability . 2
5.1.2 Principle . 2
5.1.3 Apparatus (see Figure 1) . 2
5.1.4 Test piece . 4
5.1.5 Procedure . 5
5.1.6 Expression of results . 6
5.1.7 Test report . 6
5.2 Method B: Measurement of surface resistance R in longitudinal and transverse
OB
directions . 6
5.2.1 Applicability . 6
5.2.2 Principle . 6
5.2.3 Apparatus (see Figure 4) . 6
5.2.4 Test piece . 8
5.2.5 Procedure . 9
5.2.6 Expression of results . 9
5.2.7 Test report . 9
6 Electrical surface resistivity ρ .10
s
6.1 General .10
6.2 Principle .10
6.3 Apparatus .11
6.4 Test piece .12
6.4.1 Material .12
6.4.2 Dimensions .12
6.4.3 Number .12
6.4.4 Cleaning .12
6.4.5 Conditioning .12
6.4.6 Preparation .12
6.5 Procedure .12
6.6 Expression of results .13
6.7 Test report .13
7 Electrical volume resistances .13
7.1 Volume resistance, R , perpendicular to plane of belt.13
D
7.1.1 Principle .13
7.1.2 Apparatus .13
7.1.3 Test piece .14
7.1.4 Procedure .15
7.1.5 Expression of results .15
7.1.6 Test report .15
7.2 Volume resistance, R , in longitudinal and transverse directions parallel to plane
Di
of belt .16
7.2.1 Principle .16
7.2.2 Apparatus .16
7.2.3 Test piece .17
7.2.4 Procedure .18
7.2.5 Expression of results .19
© ISO 2020 – All rights reserved iii

---------------------- Page: 3 ----------------------

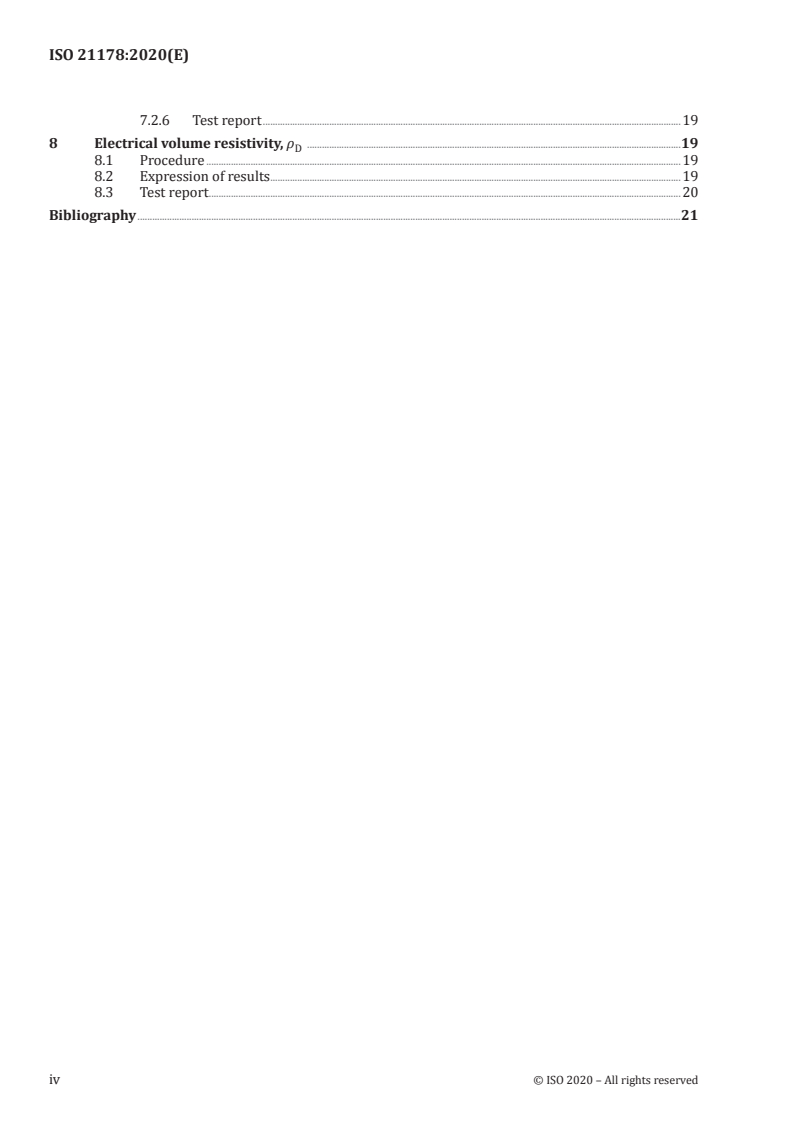

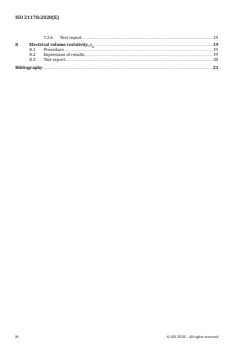

ISO 21178:2020(E)

7.2.6 Test report .19
8 Electrical volume resistivity, ρ .19
D
8.1 Procedure .19
8.2 Expression of results .19
8.3 Test report .20
Bibliography .21
iv © ISO 2020 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 21178:2020(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see
www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 41, Pulleys and belts (including veebelts),
Subcommittee SC 3, Conveyor belts, in collaboration with the European Committee for Standardization
(CEN) Technical Committee CEN/TC 188, Conveyor belts, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 21178:2013), which has been technically
revised. The main changes compared to the previous edition are as follows:
— addition of terms and definitions;
— modifications to the figures and formulas;
— technical changes to the Clauses 5, 6 and 7;
— deletion of Annex A;
— editorial modifications.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2020 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 21178:2020(E)
Light conveyor belts — Determination of electrical
resistances
1 Scope
This document specifies test methods for determining the electrical resistances of light conveyor belts
according to ISO 21183-1. The resistances are surface resistance, volume resistance perpendicular
to the belt plane, and longitudinal and transverse volume resistance parallel to the belt plane. This
document also specifies two test methods for determining the surface resistivity and the volume
resistivity.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 18573, Conveyor belts — Test atmospheres and conditioning periods
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
electrical surface resistance
quotient of a direct-current voltage applied between two electrodes on the same surface of a test piece
and the current between the electrodes
Note 1 to entry: It is expressed in ohms (Ω).
3.2
electrical surface resistivity
measured surface resistance calculated to apply to a square
Note 1 to entry: It is expressed in ohms (Ω) and the size of the square is immaterial.
3.3
electrical volume resistance
quotient of a direct-current voltage applied between two electrodes in contact with opposite faces of a
test piece and the current between the electrodes, excluding current along the surface
Note 1 to entry: It is expressed in ohms (Ω).
3.4
electrical volume resistivity
measured volume resistance calculated to apply to a cube of unit side
Note 1 to entry: It is expressed in ohm metres (Ωm).
© ISO 2020 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 21178:2020(E)

4 Symbols
Symbol Description Unit
R Electrical surface resistance, method A Ω
OA
R Electrical surface resistance, method B Ω
OB
R Electrical surface resistance for the determination of ρ Ω
OG s
R Electrical volume resistance perpendicular to the plane of the belt Ω
D
R Electrical volume resistance in longitudinal and transverse direction parallel Ω
Di
to the plane of the belt
ρ Electrical surface resistivity Ω
s
ρ Electrical volume resistivity Ωm
D
d Diameter of electrode mm
1/2/3
d Middle of the gap diameter mm
m
g Width of the gap mm
2
A Surface of the electrode mm
h Thickness of test piece mm
1/2
NOTE The SI unit of surface resistivity, ρ , is the ohm (Ω). In practice, this is sometimes referred to as “ohm/
s
square” or “Ω/sq” . The size of the square is immaterial.
5 Electrical surface resistances
5.1 Method A: Measurement of surface resistance, R , omni-directionally
OA
5.1.1 Applicability
This method is applicable to belts which are electrically two-dimensionally isotropic in the plane of
the belt.
5.1.2 Principle
An electric current of specified voltage is passed via electrodes through a suitably prepared test piece
taken from the belt.
5.1.3 Apparatus (see Figure 1)
5.1.3.1 Sheet of insulating material, a little larger than the test piece.
5.1.3.2 Two cylindrical and coaxial electrodes (see Figure 1), with contact surfaces machined flat
and polished, as follows.
5.1.3.2.1 Electrode 1, circular.
5.1.3.2.2 Electrode 2, annular.
5.1.3.2.3 Material of electrodes, either brass or stainless steel.
10
5.1.3.3 Ohmmeter, having a measuring range up to 10 Ω and accurate to within ±5 %.
2 © ISO 2020 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 21178:2020(E)

5.1.3.4 Source of direct current, adjustable up to 500 V, and not permitting a current greater than
10 mA.
Key
1 electrode 1
2 electrode 2
3 test piece
4 sheet of insulating material
5 ohmmeter
Figure 1 — Test arrangement for measurement of electrical surface resistance R
OA
© ISO 2020 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 21178:2020(E)

5.1.4 Test piece
5.1.4.1 Material
Test piece material shall be new, unused (“virgin”), but shall not be tested sooner than five days after
manufacture. It shall be free from contamination and super
...

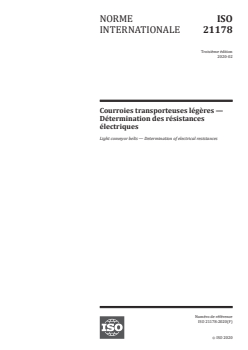

NORME ISO
INTERNATIONALE 21178
Troisième édition
2020-02
Courroies transporteuses légères —
Détermination des résistances
électriques
Light conveyor belts — Determination of electrical resistances
Numéro de référence
ISO 21178:2020(F)
©
ISO 2020

---------------------- Page: 1 ----------------------
ISO 21178:2020(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------

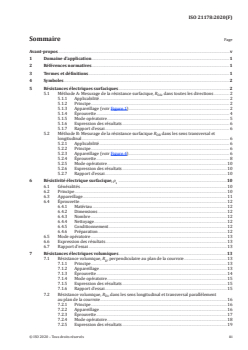

ISO 21178:2020(F)

Sommaire Page
Avant-propos .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 2
5 Résistances électriques surfaciques . 2
5.1 Méthode A: Mesurage de la résistance surfacique, R , dans toutes les directions . 2
OA
5.1.1 Applicabilité . 2
5.1.2 Principe . 2
5.1.3 Appareillage (voir Figure 1) . 2
5.1.4 Éprouvette . 4
5.1.5 Mode opératoire . 5
5.1.6 Expression des résultats . 6
5.1.7 Rapport d’essai . 6
5.2 Méthode B: Mesurage de la résistance surfacique R dans les sens transversal et
OB
longitudinal . 6
5.2.1 Applicabilité . 6
5.2.2 Principe . 6
5.2.3 Appareillage (voir Figure 4) . 6
5.2.4 Éprouvette . 8
5.2.5 Mode opératoire .10
5.2.6 Expression des résultats .10
5.2.7 Rapport d’essai .10
6 Résistivité électrique surfacique, ρ .10
s
6.1 Généralités .10
6.2 Principe .10
6.3 Appareillage.11
6.4 Éprouvette . .12
6.4.1 Matériau .12
6.4.2 Dimensions .12
6.4.3 Nombre .12
6.4.4 Nettoyage.12
6.4.5 Conditionnement .12
6.4.6 Préparation .12
6.5 Mode opératoire .13
6.6 Expression des résultats .13
6.7 Rapport d’essai .13
7 Résistances électriques volumiques .13
7.1 Résistance volumique, R , perpendiculaire au plan de la courroie .13
D
7.1.1 Principe .13
7.1.2 Appareillage .13
7.1.3 Éprouvette .14
7.1.4 Mode opératoire .15
7.1.5 Expression des résultats .15
7.1.6 Rapport d’essai .15
7.2 Résistance volumique, R , dans les sens longitudinal et transversal parallèlement
Di
au plan de la courroie .16
7.2.1 Principe .16
7.2.2 Appareillage .16
7.2.3 Éprouvette .17
7.2.4 Mode opératoire .18
7.2.5 Expression des résultats .19
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 21178:2020(F)

7.2.6 Rapport d’essai .19
8 Résistivité électrique volumique, ρ .19
D
8.1 Mode opératoire .19
8.2 Expression des résultats .19
8.3 Rapport d’essai .20
Bibliographie .21
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 21178:2020(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 41, Poulies et courroies (y compris
les courroies trapézoïdales), sous-comité SC 3, Courroies transporteuses, en collaboration avec le
comité technique CEN/TC 188, Courroies transporteuses, du Comité européen de normalisation (CEN)
conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 21178:2013), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— ajout des termes et définitions;
— modification des figures et des formules;
— modifications techniques des Articles 5, 6 et 7;
— suppression de l’Annexe A;
— modifications éditoriales.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2020 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 21178:2020(F)
Courroies transporteuses légères — Détermination des
résistances électriques
1 Domaine d'application
Le présent document spécifie des méthodes d’essai pour la détermination des résistances électriques
des courroies transporteuses légères selon l’ISO 21183-1. Les résistances sont la résistance surfacique,
la résistance volumique perpendiculaire au plan de la courroie et la résistance volumique transversale
et longitudinale parallèle au plan de la courroie. Le présent document spécifie également deux méthodes
d’essai pour déterminer la résistivité surfacique et la résistivité volumique.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 18573, Courroies transporteuses — Atmosphères d'essai et durées de conditionnement
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
résistance électrique surfacique
quotient d'une tension continue appliquée entre deux électrodes sur la même surface d'une éprouvette
et du courant entre les électrodes
Note 1 à l'article: Elle s'exprime en ohms (Ω).
3.2
résistivité électrique surfacique
résistance surfacique mesurée calculée pour s'appliquer à un carré
Note 1 à l'article: Elle s'exprime en ohms (Ω) et la taille du carré est immatérielle.
3.3
résistance volumique électrique
quotient d'une tension continue appliquée entre deux électrodes en contact sur des faces opposées
d'une éprouvette et le courant entre les électrodes, à l'exclusion du courant le long de la surface
Note 1 à l'article: Elle est exprimée en ohms (Ω).
© ISO 2020 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 21178:2020(F)

3.4
résistivité volumique électrique
résistance volumique mesurée calculée pour s'appliquer à un cube d’une unité de côté
Note 1 à l'article: Elle s'exprime en ohm mètres (Ωm).
4 Symboles
Symbole Description Unité
R Résistance électrique surfacique, méthode A Ω
OA
R Résistance électrique surfacique, méthode B Ω
OB
R Résistance électrique surfacique pour la détermination de ρ Ω
OG s
R Résistance électrique volumique perpendiculaire au plan de la courroie Ω
D
R Résistance électrique volumique dans les sens longitudinal et transversal, Ω
Di
parallèlement au plan de la courroie
ρ Résistivité électrique surfacique Ω
s
ρ Résistivité électrique volumique Ωm
D
d Diamètre de l’électrode mm
1/2/3
d Milieu du diamètre de l’entrefer mm
m
g Largeur de l’entrefer mm
2
A Surface de l’électrode mm
h Épaisseur de l’éprouvette mm
1/2
NOTE L’unité SI de la résistivité surfacique, ρ , est l’ohm (Ω). Dans la pratique, il est quelquefois fait référence
s
au «ohm/carré» ou «Ω/sq». La taille du carré est immatérielle.
5 Résistances électriques surfaciques
5.1 Méthode A: Mesurage de la résistance surfacique, R , dans toutes les directions
OA
5.1.1 Applicabilité
La présente méthode est applicable aux courroies isotropes du point de vue électrique dans les deux
dimensions du plan de la courroie.
5.1.2 Principe
Un courant électrique d'une tension spécifiée traverse, par l'intermédiaire d'électrodes, une éprouvette
prélevée sur la courroie et préparée de façon appropriée.
5.1.3 Appareillage (voir Figure 1)
5.1.3.1 Feuille de matériau isolant, un peu plus grande que l’éprouvette.
5.1.3.2 Deux électrodes cylindriques et coaxiales (voir Figure 1), avec des surfaces de contact
usinées planes et polies, comme suit.
5.1.3.2.1 Electrode 1, circulaire.
5.1.3.2.2 Electrode 2, annulaire.
5.1.3.2.3 Matériau des électrodes, laiton ou acier inoxydable.
2 © ISO 2020 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 21178:2020(F)

10
5.1.3.3 Ohmmètre, ayant une plage de mesure allant jusqu’à 10 Ω et une exactitude de ±5 %.
5.1.3.4 Source de courant continu, ajustable jusqu’à 500 V, et n’autorisant pas un courant supérieur
à 10 mA.
Légende
1 électrode 1
2 électrode 2
3 éprouvette
4 feuille de matériau isolant
5 ohmmètre
Figure 1 — Dispositif d'essai pour le mesurage de la résistance électrique surfacique R
OA
© ISO 2020 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 21178:2020(F)

5.1.4 Éprouvette
5.1.4.1 Matériau
Le matériau de l’éprouvette doit être neuf, non utilisé («vierge») mais ne doit pas être soumis à
essai moins de cinq jours après la fabrication. Il doit être exempt de contamination et de dommages
superficiels.
5.1.4.2 Dimensions
L’éprouvette doit être carrée, 300 mm × 300 mm au minimum, et doit être découpée dans toute
l’épaisseur de la courroie.
5.1.4.3 Nombre
Trois éprouvettes doivent être prélevées. Une éprouvette doit être prélevée à partir du milieu de la
courroie, les deux autres éprouvettes doivent être prélevées dans la zone située entre 100 mm et
400 mm de chacun des bords de la courroie. Les éprouvettes doivent être choisies conformément à la
Figure 2.
Dimensions en millimètres
Légende
b largeur de la courroie
Figure 2 — Répartition de la sélection des éprouvettes
5.1.4.4 Nettoyage
Nettoyer, si nécessaire, les deux surfaces de l’éprouvette en les frottant av
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
