ISO 13140-1:2016
(Main)Electronic fee collection — Evaluation of on-board and roadside equipment for conformity to ISO 13141 — Part 1: Test suite structure and test purposes
Electronic fee collection — Evaluation of on-board and roadside equipment for conformity to ISO 13141 — Part 1: Test suite structure and test purposes
ISO 13140-1:2016 specifies the test suite structure (TSS) and test purposes (TP) to evaluate the conformity of on-board units (OBU) and roadside equipment (RSE) to ISO 13141. It provides a basis for conformance tests for dedicated short-range communication (DSRC) equipment (on-board units and roadside units) to enable interoperability between different equipment supplied by different manufacturers.

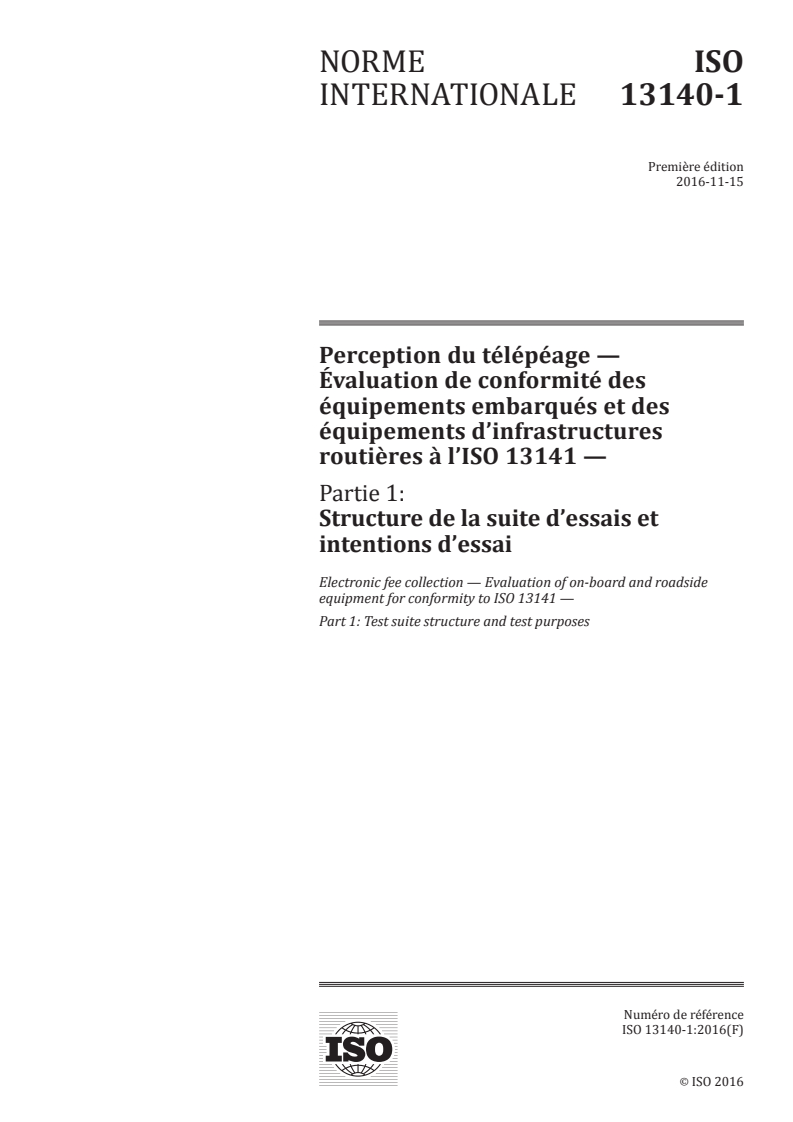

Perception du télépéage — Évaluation de conformité des équipements embarqués et des équipements d'infrastructures routières à l'ISO 13141 — Partie 1: Structure de la suite d'essais et intentions d'essai
L'ISO 13140-1:2016 spécifie la structure de la suite d'essais (TSS, Test Suite Structure) et les intentions d'essai (TP, Test Purposes) visant à évaluer la conformité des unités embarquées (OBU) ainsi que des équipements d'infrastructures routières (RSE) par rapport à l'ISO 13141. Elle constitue une base pour les essais de conformité relatifs aux équipements de communication dédiée à courte portée (DSRC) (les unités embarquées et les unités d'infrastructures routières) afin de permettre l'interopérabilité entre les différents équipements fournis par les différents constructeurs.
General Information
Relations
Buy Standard
Standards Content (Sample)

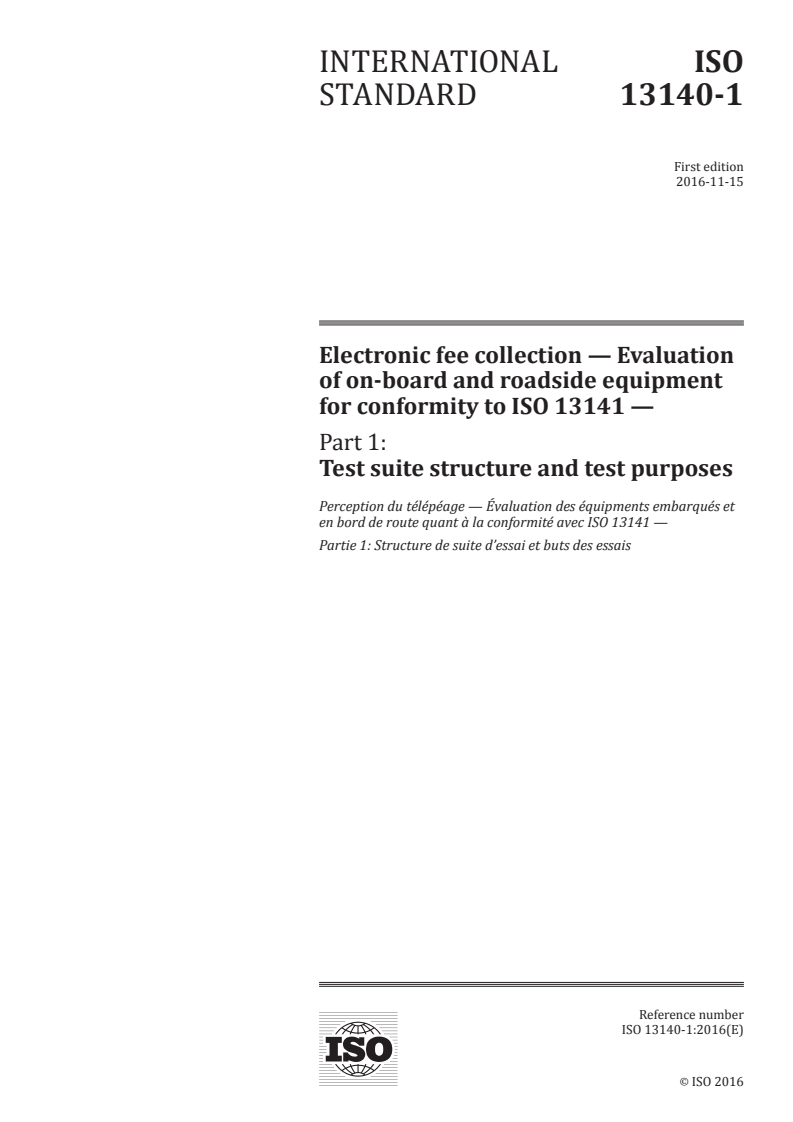

INTERNATIONAL ISO
STANDARD 13140-1
First edition
2016-11-15
Electronic fee collection — Evaluation
of on-board and roadside equipment
for conformity to ISO 13141 —
Part 1:
Test suite structure and test purposes
Perception du télépéage — Évaluation des équipments embarqués et
en bord de route quant à la conformité avec ISO 13141 —
Partie 1: Structure de suite d’essai et buts des essais
Reference number
ISO 13140-1:2016(E)
©
ISO 2016
---------------------- Page: 1 ----------------------
ISO 13140-1:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 13140-1:2016(E)

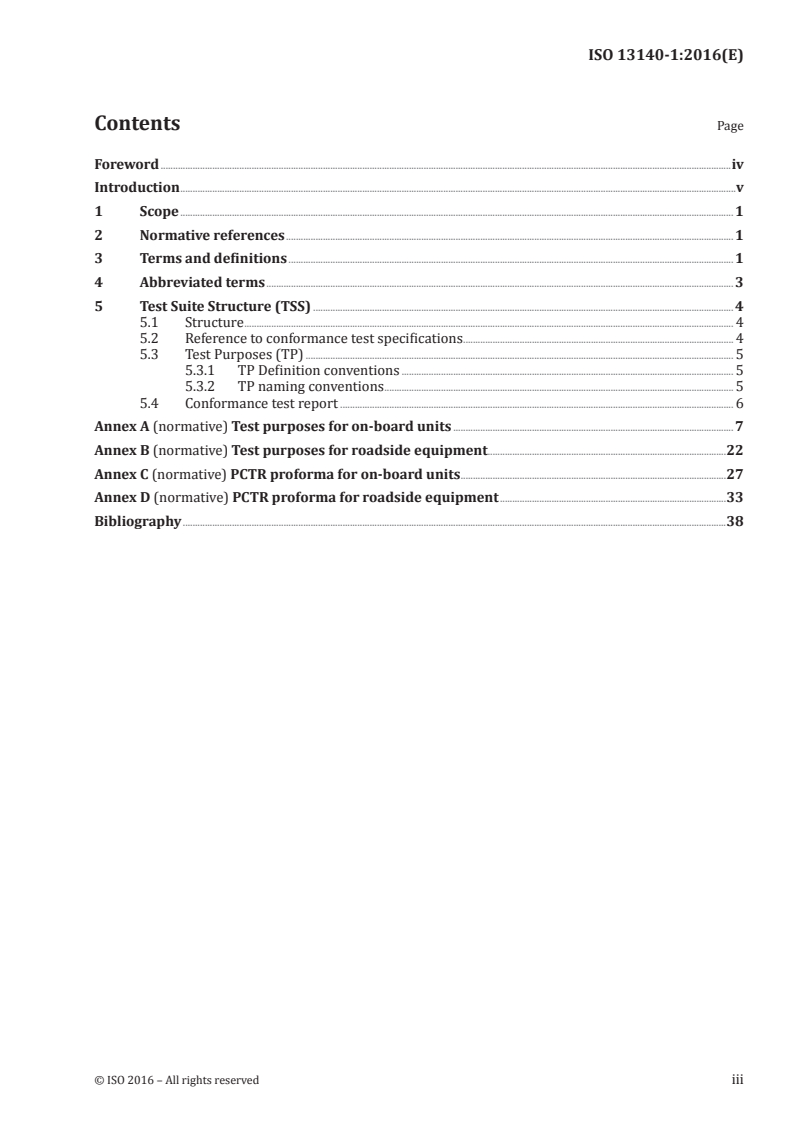

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Abbreviated terms . 3
5 Test Suite Structure (TSS) . 4
5.1 Structure . 4
5.2 Reference to conformance test specifications . 4
5.3 Test Purposes (TP) . 5
5.3.1 TP Definition conventions . 5
5.3.2 TP naming conventions . 5
5.4 Conformance test report . 6
Annex A (normative) Test purposes for on-board units . 7
Annex B (normative) Test purposes for roadside equipment.22
Annex C (normative) PCTR proforma for on-board units .27
Annex D (normative) PCTR proforma for roadside equipment .33
Bibliography .38
© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 13140-1:2016(E)

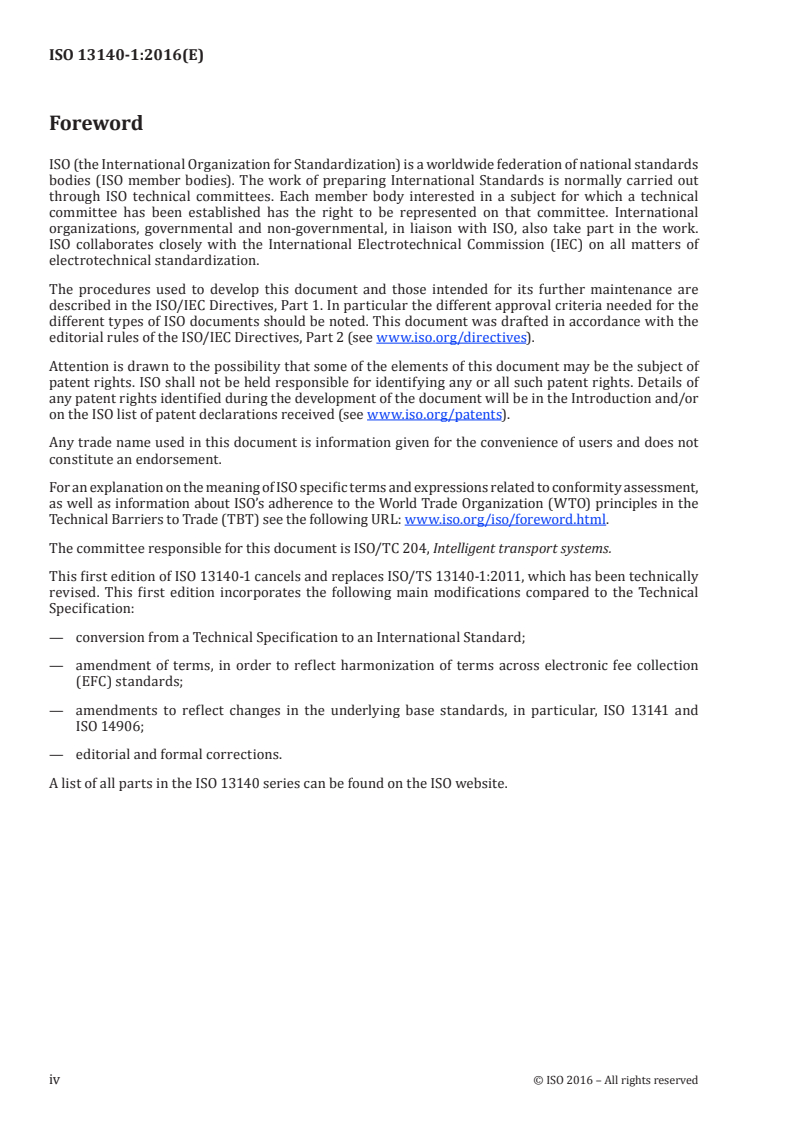

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www.iso.org/iso/foreword.html.
The committee responsible for this document is ISO/TC 204, Intelligent transport systems.
This first edition of ISO 13140-1 cancels and replaces ISO/TS 13140-1:2011, which has been technically
revised. This first edition incorporates the following main modifications compared to the Technical
Specification:
— conversion from a Technical Specification to an International Standard;
— amendment of terms, in order to reflect harmonization of terms across electronic fee collection
(EFC) standards;
— amendments to reflect changes in the underlying base standards, in particular, ISO 13141 and
ISO 14906;
— editorial and formal corrections.
A list of all parts in the ISO 13140 series can be found on the ISO website.
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 13140-1:2016(E)
Introduction
ISO 17575 is part of a set of standards that supports interoperability of autonomous EFC-systems. It
defines the EFC context data, their charge reports and their use of communication infrastructure.
The set of standards also supports short-range communication links in the context of autonomous
electronic fee collection (EFC) on-board equipment (OBE) to enable localization augmentation process.
The application interface is defined in ISO 13141.
Within the set of EFC standards, this document defines the process and tests for conformity evaluation
of OBE and roadside equipment (RSE) that comply with the requirements in ISO 13141.
This document is intended to
— assess OBU and RSE capabilities,
— assess OBU and RSE behaviour,
— serve as a guide for OBU and RSE conformance evaluation and type approval,
— achieve comparability between the results of the corresponding tests applied in different places at
different times, and
— facilitate communications between parties.
This document is based on
— ISO/TS 13141,
— the set of dedicated short-range communication (DSRC) standards defining the communication
stack, and
— ISO 9646.
This document is based on using the tree and tabular combined notation (TTCN) that is a standardized
language suitable for specification of test cases and steps for assessment of protocol and application
behaviour. The TTCN language is also supported by modern automated tools that accelerate software
design, implementation and testing.
© ISO 2016 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 13140-1:2016(E)
Electronic fee collection — Evaluation of on-board and
roadside equipment for conformity to ISO 13141 —
Part 1:
Test suite structure and test purposes
1 Scope
This document specifies the test suite structure (TSS) and test purposes (TP) to evaluate the conformity
of on-board units (OBU) and roadside equipment (RSE) to ISO 13141.
It provides a basis for conformance tests for dedicated short-range communication (DSRC) equipment
(on-board units and roadside units) to enable interoperability between different equipment supplied by
different manufacturers.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 13141:2015, Electronic fee collection — Localisation augmentation communication for autonomous
systems
ISO 14906:2011/Amd 1:2015, Electronic fee collection — Application interface definition for dedicated
short-range communication/Amendment 1
ISO/TS 14907-2:2016, Electronic fee collection — Test procedures for user and fixed equipment — Part 2:
Conformance test for the on-board unit application interface
EN 15509:2014, Electronic fee collection — Interoperability application profile for DSRC
EN 15876-1:2016, Electronic fee collection — Evaluation of on-board and roadside equipment for
conformity to EN 15509 — Part 1: Test suite structure and test purposes
ETSI/TS 102 486-2-2-V1.2.1 (2008-10), Intelligent Transport Systems (ITS); Road Transport and Traffic
Telematics (RTTT); Test specifications for Dedicated Short Range Communication (DSRC) transmission
equipment; Part 2: DSRC application layer; Sub-Part 2: Test Suite Structure and Test Purposes (TSS&TP)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at https://www.iso.org/obp/
© ISO 2016 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 13140-1:2016(E)
3.1
access credentials
trusted attestation or secure module that establishes the claimed identity of an object or application
property that ensures that the actions of an entity may be traced uniquely to that entity
Note 1 to entry: Access credentials carry information needed to fulfil access conditions in order to perform the
operation on the addressed element (3.7) in the OBE (3.10). Access credentials can carry passwords, as well as
cryptography-based information such as authenticators (3.4).
[SOURCE: EN 15509:2014, 3.1]
3.2
attribute
addressable package of data consisting of a single data element or structured sequences of data
elements
[SOURCE: ISO 17575-1:2016, 3.2]
3.3
authentication
security mechanism allowing verification of the provided identity
[SOURCE: EN 301 175]
3.4
authenticator
data, possibly encrypted, that is used for authentication (3.3)
[SOURCE: EN 15509:2014, 3.3]
3.5
cryptography
principles, means and methods for the transformation of data in order to hide its information content,
prevent its undetected modification or prevent its unauthorized use
[SOURCE: EN 15509:2014, 3.6]
3.6
data group
class of closely related attributes (3.2)
[SOURCE: ISO 17575-1:2016, 3.10]
3.7
element
directory containing application information in the form of attributes (3.2)
[SOURCE: ISO 14906:2011, 3.11, modified]
3.8
implementation conformance statement
statement of capabilities and options that have been implemented defining to what extent the
implementation is compliant with a given specification
[SOURCE: ISO/TS 14907-2:2016, 3.6, modified]
3.9
implementation extra information for testing
statement containing all of the information related to the implementation under test (IUT) and its
corresponding system under test (SUT) which will enable the testing laboratory to run an appropriate
test suite against that IUT
[SOURCE: ISO/TS 14907-2:2016, 3.8]
2 © ISO 2016 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 13140-1:2016(E)
3.10
on-board equipment
OBE
all required equipment on-board a vehicle for performing required EFC functions and communication
services
3.11
on-board unit
OBU
single electronic unit on-board a vehicle for performing specific EFC functions and for communication
with external systems
3.12
roadside equipment
RSE
equipment located along the road either fixed or mobile
[SOURCE: ISO/TS 19299:2015, 3.34]
3.13
tester
combination of equipment, humans and processes able to perform specified conformance tests
[SOURCE: EN 15876-1:2016, 3.12]
3.14
transaction
whole of the exchange of information between two physically separated communication facilities
[SOURCE: ISO 17575-1:2016, 3.21]
4 Abbreviated terms
AC_CR Access Credentials
ADU Application Data Unit
APDU Application Protocol Data Unit (ISO 14906)
AP Application Process
ASN.1 Abstract Syntax Notation One (ISO/IEC 8824-1)
ATS Abstract Test Suite
BI Behaviour Invalid (i.e. Invalid Behaviour Tests)
B-Kernel Broadcast Kernel
BST Beacon Service Table (ISO 14906)
BV Behaviour Valid (i.e. valid behaviour Tests)
cf Confirm
DLC Data Link Control
DSRC Dedicated Short-Range Communication (ISO 14906)
DUT Device Under Test (ISO/TS 14907-2)
© ISO 2016 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 13140-1:2016(E)
EID Element Identifier
EFC Electronic Fee Collection (ISO 17573)
ICS Implementation Conformance Statement
LLC Logical Link Control (EN 12795)
MAC Medium Access Control (EN 12795)
PCTR Protocol Conformance Test Report
PDU Protocol Data Unit
PIXIT Protocol Implementation eXtra Information For Testing
TSS Test Suite Structure
VST Vehicle Service Table (ISO 14906)
5 Test Suite Structure (TSS)
5.1 Structure
The Test Suite Structure (TSS) including its subgroups that are inherited from other specifications is
given in Table 1.
Table 1 — Test Suite Structure
Group Type of DUT Behaviour
Physical layer On-board unit Valid Behaviour
Invalid Behaviour
Roadside equipment Valid Behaviour
Invalid Behaviour
DLC MAC sublayer On-board unit Valid Behaviour
Invalid Behaviour
Roadside equipment Valid Behaviour
Invalid Behaviour
DLC LLC sublayer On-board unit Valid Behaviour
Invalid Behaviour
Roadside equipment Valid Behaviour
Invalid Behaviour
Application layer On-board unit Valid Behaviour
Invalid Behaviour
Roadside equipment Valid Behaviour
Invalid Behaviour
Physical layer tests are to be performed in a radio wave lab. They will not form part of the ATS.
5.2 Reference to conformance test specifications
Conformance to a profile standard implies conformance to the related base standards; hence, a number
of test cases for the LAC application are exactly the same as the conformance test cases for the related
base standards. Other test cases are derived from the base standards conformance test cases by applying
4 © ISO 2016 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 13140-1:2016(E)
some restrictions or choices in, e.g. the parameters values, according to what is stated in the profile
standard. Finally, specific conformance test cases for the LAC application are identified for statements
contained in the LAC application, which have no equivalence in the base standards. These latter cases
cover, for example, the application layer data test purposes. This document takes into account already
defined test purposes for conformance to the base standards by referencing them, so that:
a) for test purposes that are identical to those defined in the base standards conformance test
cases (see e.g. ETSI/TS 102 486-2-2 or EN 15876-1), a direct reference is reported. For readers’
convenience, the title or a verbal description of the referenced test purpose is given, together with
the reference;
b) for test purposes that are derived from those defined in the base standards conformance test
cases, a direct reference is reported, plus an indication on how the referred test purpose has to be
modified for the profile conformance testing;
c) for test purposes that are specific to the standard profile, a complete description is given.
An indication on whether a test purpose is identical, derived or specific is given in each test purpose.
5.3 Test Purposes (TP)
5.3.1 TP Definition conventions
The TPs are defined following the rules shown in Table 2. All Test Purposes are defined in Annexes A
and B.
Table 2 — TP Definition Rules
TP ID according to the TP naming Title
conventions Reference
TP origin
Initial condition
Stimulus and expected behaviour
TP ID The TP ID is a unique identifier. It shall be specified
according to the TP naming conventions defined in the
subclause below.
Title Short description of Test Purpose objective.
Reference The reference should contain the references of the subject
to be validated by the actual TP (specification reference,
clause, paragraph), or the reference to the standard
document defining the TP.
TP origin Indicates if the TP is identical to a TP defined in another
test standard, derived from a TP defined in another test
standard or specific for this standard profile.
Initial condition The condition defines in which initial state the DUT has to
be to apply the actual TP.
Stimulus and Definition of the events the tester performs, and the events
expected behaviour that are expected from the DUT to conform to the base
specification.
5.3.2 TP naming conventions
Each TP is given a unique identification. This unique identification is built up to contain the following
string of information:
© ISO 2016 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 13140-1:2016(E)
TP///–
TP: to indicate that it is a Test Purpose;
: which group among those defined in Table 1 does the TP apply to;
: type of DUT (i.e. OBU or RSE);
X: type of testing (i.e. Valid Behaviour tests — BV, or Invalid Behaviour tests — BI);
: sequential TP number (01-99).
The naming conventions are as described in Table 3.
Table 3 — TP naming convention
Identifier:
TP///–
applicable for OBU/RSE PHY Physical layer
applicable for OBU/RSE MAC/LLC MAC/LLC sublayer
applicable for OBU/RSE AP-BAS Application layer — I Kernel support
applicable for OBU AP-FUN Application layer — T Kernel support
applicable for OBU AP-DAT Application layer — Data attributes support
applicable for OBU AP-SEC Application layer — Security Level 1 support
applicable for RSE AP-SET Application layer — SET-rq PDU test purposes,
applicable for RSE AP-REL Application layer — EVENT-REPORT-rq PDU test purposes
= type of DUT OBU On-Board Unit
RSE Roadside Equipment
x = Type of testing BV Valid Behaviour Tests
BI Invalid Behaviour Tests
= sequential number (01–99) Test Purpose Number
5.4 Conformance test report
The manufacturer of the OBU and RSE, respectively, is responsible for providing a conformance
test report.
The manufacturer of the OBU shall complete the protocol conformance test report (PCTR) for on-board
units as defined in Annex C.
The manufacturer of the RSE shall complete the PCTR for roadside equipment as defined in Annex D.
6 © ISO 2016 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 13140-1:2016(E)
Annex A
(normative)
Test purposes for on-board units
A.1 General
This annex contains the Test Purposes (TP) for the conformity evaluation of OBUs to ISO 13141.
A.1.1 Symbols in TP Descriptions
For the application layer test purposes, a special notation and symbol convention is used, as defined in
what follows.
Symbols are used in the description of the TPs, with meanings according to Table A.1.
Table A.1 — Description of TP symbols
Symbol Description
XXX.rq ⇒ The Tester sends the XXX.rq PDU to the DUT.
⇐ YYY.rs The DUT sends the YYY.rs PDU to the Tester.
A ≡ B Test Purpose A “is congruent to” Test Purpose B. The notation Test
Purpose A ≡ Test Purpose B means that the Test Purpose A is the same
as Test Purpose B. If differences in parameters or parameter values have
to be applied, these differences are indicated in the text immediately
below.
A → B Object A “is transformed” into Object B. So a notation like
“Table X → Table Y” means that for the scope of the Test Purpose, any
reference of Table X should be changed into references to Table Y.
= Means “assignment”. That is, a notation like “accessCredentials = a value”
means that the field accessCredentials is given a value.
Ø Means “empty” or “not set”. So, a notation like
“accessCredentials = Ø → accessCredentials = calculated value”, for a
given Test Purpose, means “change all occurrences in which the field
accessCredentials has not been assigned to calculation of the value
accessCredentials to a given value.
A.2 Physical layer
Per ISO 13141:2015, 5.5.2, all test purposes TP/PHY/OBU/Bx/yy defined in EN 15876-1 are applicable
for the conformity evaluation of OBUs to CEN–DSRC based LAC as claimed in ISO 13141:2015,
Table B.8, Item 1.
A.3 MAC and LLC
Per ISO 13141:2015, 5.5.2, all test purposes TP/MAC/OBU/Bx/yy and TP/LLC/OBU/Bx/yy defined in
EN 15876-1 are applicable for the conformity evaluation of OBUs to CEN–DSRC based LAC as claimed in
ISO 13141:2015, Table B.8, Item 1.
© ISO 2016 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO 13140-1:2016(E)
A.4 Application Layer
A.4.1 Structure of BST and VST
A.4.1.1 BST
The BST general structure, as is transmitted to the OBU, is described in Table A.2.
Table A.2 — BST general structure
Length Allowed values
“1 000” indicating
T-APDUs 4 bit
initialization-request (BST)
1 bit (nonmandApplications
Option Indicator 0/1
opt.)
manufacturerid 16 bits See ISO 14816
rsu
as specified by
individualid 27 bits
manufacturer
Time 32 bits UNIX real time
1 bit (Profile ext.) 0 (= no extension)
See profile in
profile
7 bits EN 12834:2003, Annex A
and EN 13372:2004, 6.3.2.
1 bit (mandApplications ext.) 0 ( = no extension)
7 bits (number of M
applications)
LAC 1 bit (eid opt.) 0 (= eid not present)
Application
1 bit (parameter opt.) 0 (= parameter not present)
1 bit (aid ext.) 0 (= no extension)
aid
5 bits 21 (= LAC application)
Application 2 1 bit (eid opt.) 0/1
(not LAC)
1 bit (parameter opt.) 0/1
1 bit (aid ext.) 0 (= no extension)
aid
5 bits any (≠ LAC application)
1 bit (eid ext.) 0 (= no extension)
eid
Mand
7 bits any
Applications
See
parameter ApplicationContextMark
in EN 12834:2003, Annex A
… … …
1 bit (eid opt.) 0/1
1 bit (parameter opt.) 0/1
1 bit (aid ext.) 0 (= no extension)
aid
5 bits any (≠ LAC application)
1 bit (eid ext.) 0 (= no extension)
eid
7 bits any
See
parameter ApplicationContextMark
in EN 12834:2003, Annex A
8 © ISO 2016 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 13140-1:2016(E)
Table A.2 (continued)
Length Allowed values
1 bit (mandApplications ext.) 0 (= no extension)
7 bits (number of N
applications)
nonmand Application 1 See “Application 2 (not EFC)” of mandApplications
Applications (not EFC)
... ...
Application N See “Application 2 (not EFC)” of mandApplications
(not EFC)
1 bit (profileList ext.) 0 (= no extension)
7 bits (number of profiles) K
Profile 1 1 bit (Profile ext.) 0 (= no extension)
7 bits See profile in
EN 12834:2003, Annex A
and EN 13372:2004, 6.3.2.
. . .
Profile K 1 bit (Profile ext.) 0 (= no extension)
7 bits See profile in
EN 12834:2003, Annex A
and EN 13372:2004, 6.3.2.
A.4.1.2 VST
The VST general structure, as is transmitted by the OBU, is described in Table A.3.
Table A.3 — VST general structure (security level 1)
Length Allowed value
fill 4 bits any
1 bit (Profile ext.) 0 (= no extension)
profile
See Profile in EN 12834:2003,
7 bits
Annex A
1 bit (applications ext.) 0 (= no extension)
7 bits (number of applic.) M
1 bit (eid opt.) 1 (= eid present)
1 bit (parameter opt.) 1 (= parameter present)
1 bit (aid ext.) 0 (= no extension)
aid
5 bits 21 (= LAC application)
1 bit (eid ext.) 0 (= no extension)
eid
7 bits any (≠ other eid used in this VST)
1 bit (Container ext.) 0 (= no extension)
7 bits (Container CHOICE) 2 (= OCTET STRING)
1 bit (octet string ext.) 0 (= no extension)
7 bits (octet string length) 16
© ISO 2016 – All rights reserved 9
---------------------- Page: 14 ----------------------
ISO 13140-1:2016(E)
Table A.3 (continued)
Length Allowed value
10 bits (CountryCode) See ISO 3166-1
contract
Provider
14 bits (IssuerIdentifier) See ISO 14816
LAC- typeOf
16 bits any
LAC
ContextMark Contract
Application
1 bit (contextVersion ext.) 0 (= no extension)
context
Version
7 bits any
para
meter
1 bit (Container ext.) 0 (= no extension)
7 bits (Container CHOICE) 2 (= OCTET STRING)
1 bit (octet string ext.) 0 (= no extension)
7 bits (octet string length) 2
applications
AC_Master
8 bits any
KeyRef
AC_CR-
Reference
AC_CR-
8 bits any
Diversifier
1 bit (Container ext.) 0 (= no extension)
7 bits (Container CHOICE) 2 (= OCTET STRING)
1 bit (octet string ext.) 0 (= no extension)
7 bits (octet string length) 4
RndOBE 32 bits any
1 bit (eid opt.) 0/1
1 bit (parameter opt.) 0/1
1 bit (aid ext.) 0 (= no extension)
aid
See DSRCApplicationEntityID,
5 bits
Application 2 EN 12834:2003, Annex A
1 bit (eid ext.) 0 (= no extension)
eid
7 bits any (≠ other eid used in this VST)
See ApplicationContextMark,
parameter
EN 12834:2003, Annex A
… 1 bit (eid opt.) 0/1
1 bit (parameter opt.) 0/1
1 bit (aid ext.) 0 (= no extension)
aid
See DSRCApplicationEntityID,
5 bits
EN 12834:2003, Annex A
Application M
1 bit (eid ext.) 0 (= no extension)
eid
7 bits any (≠ other eid used in this VST)
See ApplicationContextMark,
parameter
EN 12834:2003, Annex A
1 bit (obeStatus opt.) 0/1
obe
Configuration
equipmentClass 15 bits any
manufacturerId 16 bits any
obeStatus 16 bits any
A.4.2 PDUs parameters
A.4.2.1 Parameters of request PDUs
Tables A.4 and A.5 describe the valid format of the request APDUs. No other request commands are
used by LAC application.
Fill bits shall always be set to zero.
10 © ISO 2016 – All rights reserved
---------------------- Page: 15 ----------------------
ISO 13140-1:2016(E)
Table A.4 — SET-Rq parameters (security level 1)
EN 12834:2003, Annex A ISO 14906:2011/ EN 15509:2014, C.4.5.5,
Amd 1:2015, Annex A Table C.16 and
ISO/TS 13141:
fill =
mode =
eid =
SET-Rq =
accessCredentials OPTIONAL mandatory
attrList =
iid OPTIONAL prohibited
Table A.5 — EVENT-REPORT-Rq parameters
EN 12834:2003, Annex A ISO 14906:2011/ EN 15509:2014,
Amd 1:2015, Annex A C.4.5.5, Table C.16
and ISO/TS 13141
mode false
eid 0
EVENT-REPORT-Rq =
eventType 0 (release)
accessCredentials OPTIONAL prohibited
eventParameters OPTIONAL prohibited
iid OPTIONAL prohibited
A.4.2.2 Parameters of response PDUs
Table A.6 describes the valid format of the response APDUs. No other response APDUs are used by LAC
application.
Fill bits shall always be set to zero.
Table A.6 — SET-Rs parameters (security level 1)
EN 12834:2003, Annex A ISO 14906:2011/ EN 15509:2014, C.4.5.5,
Amd 1:2015, Annex A Table C.16
fill =
eid =
SET-Rs =
iid OPTIONAL prohibited
ret OPTIONAL mandatory
A.4.3 Application I-kernel test purposes for On-Board Unit, security level 1
These Test Purposes apply to the security level 1 as claimed in ISO 13141:2015, Table B.6, Item 1 and to
initialization and termination as claimed in ISO 13141:2015, Table B.6, Items 1 and 5.
A.4.3.1 Data Structures
For the purpose of this conformance test, the following BSTs described in Tables A.7 and A.8 are
transmitted to the DUT. Invalid values are indicated in boldface.
© ISO 2016 – All rights reserved 11
---------------------- Page: 16 ----------------------
ISO 13140-1:2016(E)
Table A.7 — BST1 (actual BST used, BV) valid BST
Length Value
Option Indicator 1 bit (nonmandApplications opt.) 0 (= nonmandApplications not
present)
RSU manufacturerid 16 bits registered value
individualid 27 bits any
Time 32 bits any
profile 1 bit (Profile ext.) 0 (= no extension)
7 bits 0
Mand 1 bit (mandApplications ext.) 0 (= no extension)
Applications
7 bits (number of applications) 1
LAC 1 bit (eid opt.) 0 (= eid not present)
Application
1 bit (parameter opt.) 0 (= parameter not present)
aid 1 bit (aid ext.) 0 (= no extension)
5 bits 21 (= LAC applica
...
NORME ISO
INTERNATIONALE 13140-1
Première édition
2016-11-15
Perception du télépéage —
Évaluation de conformité des
équipements embarqués et des
équipements d’infrastructures
routières à l’ISO 13141 —
Partie 1:
Structure de la suite d’essais et
intentions d’essai
Electronic fee collection — Evaluation of on-board and roadside
equipment for conformity to ISO 13141 —
Part 1: Test suite structure and test purposes
Numéro de référence
ISO 13140-1:2016(F)
©
ISO 2016
---------------------- Page: 1 ----------------------
ISO 13140-1:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 13140-1:2016(F)

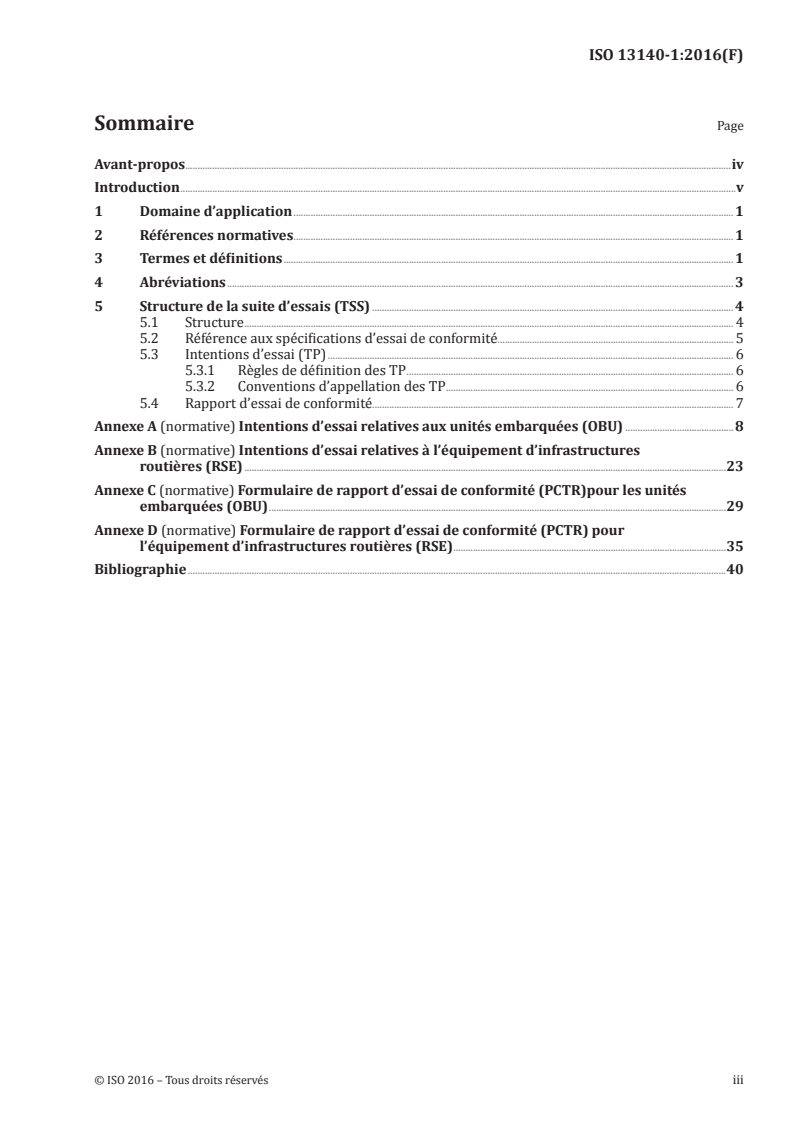

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Abréviations . 3
5 Structure de la suite d’essais (TSS) . 4
5.1 Structure . 4
5.2 Référence aux spécifications d’essai de conformité . 5
5.3 Intentions d’essai (TP) . 6
5.3.1 Règles de définition des TP . 6
5.3.2 Conventions d’appellation des TP . 6
5.4 Rapport d’essai de conformité. 7
Annexe A (normative) Intentions d’essai relatives aux unités embarquées (OBU) .8
Annexe B (normative) Intentions d’essai relatives à l’équipement d’infrastructures
routières (RSE) .23
Annexe C (normative) Formulaire de rapport d’essai de conformité (PCTR)pour les unités
embarquées (OBU) .29
Annexe D (normative) Formulaire de rapport d’essai de conformité (PCTR) pour
l’équipement d’infrastructures routières (RSE) .35
Bibliographie .40
© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 13140-1:2016(F)

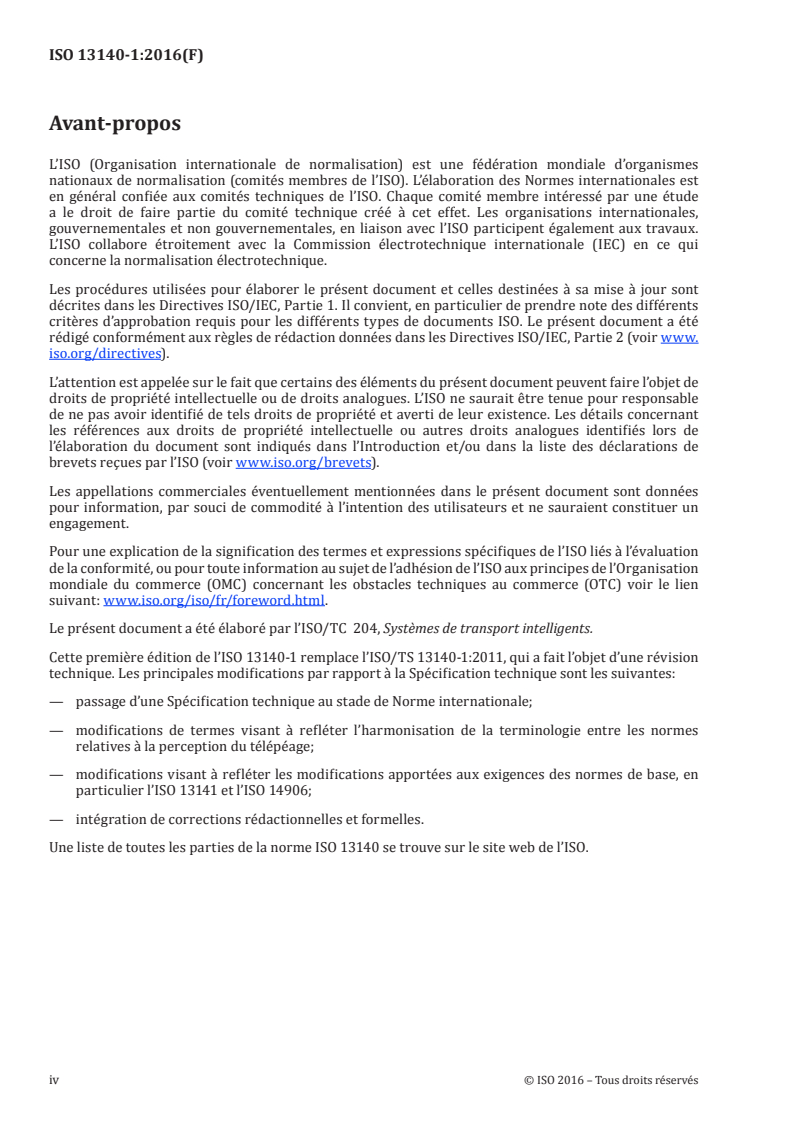

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC) voir le lien
suivant: www.iso.org/iso/fr/foreword.html.
Le présent document a été élaboré par l’ISO/TC 204, Systèmes de transport intelligents.
Cette première édition de l’ISO 13140-1 remplace l’ISO/TS 13140-1:2011, qui a fait l’objet d’une révision
technique. Les principales modifications par rapport à la Spécification technique sont les suivantes:
— passage d’une Spécification technique au stade de Norme internationale;
— modifications de termes visant à refléter l’harmonisation de la terminologie entre les normes
relatives à la perception du télépéage;
— modifications visant à refléter les modifications apportées aux exigences des normes de base, en
particulier l’ISO 13141 et l’ISO 14906;
— intégration de corrections rédactionnelles et formelles.
Une liste de toutes les parties de la norme ISO 13140 se trouve sur le site web de l’ISO.
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 13140-1:2016(F)
Introduction
L’ISO 17575 appartient à une série de normes qui traite de l’interopérabilité des systèmes de perception
du télépéage (EFC) autonomes. Elle définit les données du contexte EFC, leurs rapports d’imputation,
ainsi que leur utilisation de l’infrastructure de communication.
La série de normes traite également des liaisons de communication dédiée à courte portée (DSRC)
dans le contexte des équipements embarqués (OBE) de perception du télépéage afin de permettre le
processus d’augmentation de localisations. L’interface d’application est définie dans l’ISO 13141:2015.
Dans la série de normes relatives à la perception du télépéage, la présente partie de l’ISO 13140 définit
le processus et les essais destinés à évaluer la conformité des équipements embarqués (OBE) et des
équipements d’infrastructures routières (RSE) par rapport aux exigences de l’ISO 13141:2015.
La présente partie de l’ISO 13140 vise à:
— évaluer les capacités des unités embarquées (OBU) et des RSE,
— évaluer le comportement des OBU et des RSE,
— servir de ligne directrice pour l’évaluation de conformité et l’homologation des OBU et des RSE,
— permettre la compatibilité entre les résultats des essais correspondants appliqués sur différents
sites à différents moments, et
— faciliter les communications entre les parties.
La présente partie de l’ISO 13140 est basée sur:
— l’ISO 13141:2015,
— l’ensemble de normes relatives aux communications dédiées à courte portée (DSRC) qui définissent
la pile de communication, et
— l’ISO 9646.
La présente partie de l’ISO 13140 utilise la notation combinée arborescente et tabulaire (TTCN, Tree
and Tabular Combined Notation) qui est un langage normalisé destiné à la spécification des cas et étapes
d’essai relatifs à l’évaluation du comportement des protocoles et des applications. Le langage TTCN est
également pris en charge par les outils automatisés modernes qui accélèrent les phases de conception,
de mise en œuvre et d’essai des logiciels.
© ISO 2016 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 13140-1:2016(F)
Perception du télépéage — Évaluation de conformité
des équipements embarqués et des équipements
d’infrastructures routières à l’ISO 13141 —
Partie 1:
Structure de la suite d’essais et intentions d’essai
1 Domaine d’application
La présente partie de l’ISO 13140 spécifie la structure de la suite d’essais (TSS, Test Suite Structure) et
les intentions d’essai (TP, Test Purposes) visant à évaluer la conformité des unités embarquées (OBU)
ainsi que des équipements d’infrastructures routières (RSE) par rapport à l’ISO 13141.
Elle constitue une base pour les essais de conformité relatifs aux équipements de communication
dédiée à courte portée (DSRC) (les unités embarquées et les unités d’infrastructures routières) afin de
permettre l’interopérabilité entre les différents équipements fournis par les différents constructeurs.
2 Références normatives
Les documents suivants sont cités en référence de manière normative, en intégralité ou en partie, dans
le présent document et sont indispensables pour son application. Pour les références datées, seule
l’édition citée s’applique. Pour les références non datées, la dernière édition du document de référence
s’applique (y compris les éventuels amendements).
ISO 13141:2015, Perception de télépéage — Communications d’augmentation de localisations pour
systèmes autonomes
ISO 14906:2011/Amd, 1, Perception du télépéage — Définition de l’interface d’application relative aux
communications dédiées à courte portée
ISO/TS 14907-2:2016, Perception du télépéage — Modes opératoires relatifs aux équipements embarqués
et aux équipements fixes — Partie 2: Essai de conformité de l’interface d’application de l’unité embarquée
EN 15509:2014, Perception de télépéage — Profil d’application d’interopérabilité pour DSRC
EN 15876-1:2016, Perception du télépéage — Évaluation de conformité des équipements embarqués et
des équipements d’infrastructures routières à l’EN 15509 — Partie 1: Structure de la suite d’essais et
intentions d’essai
ETSI/TS 102 486-2-2 V1.2.1 (2008-10), Intelligent Transport Systems (ITS) — Road Transport and Traffic
Telematics (RTTT); Test specifications for Dedicated Short Range Communication (DSRC) transmission
equipment — Part 2: DSRC application layer — Sub-Part 2: Test Suite Structure and Test Purposes (TSS&TP)
(disponible en anglais seulement)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 13140-1:2016(F)
3.1
identifiants d’accès
attestation certifiée ou module sécurisé qui établit l’identité déclarée d’un objet ou d’une
applicationpropriété qui garantit que les actions d’une entité ne peuvent être imputées qu’à cette entité
[SOURCE: EN 15509:2014, 3.1]
Note 1 à l’article: Les identifiants d’accès contiennent les informations nécessaires pour réunir les conditions
d’accès afin de réaliser l’opération sur l’élément adressé dans l’équipement embarqué. Les identifiants d’accès
peuvent contenir des mots de passe, ainsi que des informations de cryptographie comme les authentificateurs.
3.2
attribut
paquetage de données adressable constitué d’un seul élément de données ou de séquences structurées
d’éléments de données
[SOURCE: ISO 17575-1:2016, 3.2]
3.3
authentification
moyen pour une entité d’assurer la légitimité d’une caractéristique revendiquée
[SOURCE: EN 301.175]
3.4
authentificateur
données (pouvant être chiffrées) qui sont utilisées à des fins d’authentification
[SOURCE: EN 15509:2014, 3.3]
3.5
cryptographie
principes, moyens et méthodes de transformation des données, dans le but de cacher leur contenu,
d’empêcher que leur modification passe inaperçue et/ou d’empêcher leur utilisation non autorisée
[SOURCE: EN 15509:2014, 3.6]
3.6
groupe de données
classe d’attributs étroitement liés (3.2)
[SOURCE: ISO 17575-1:2016, 3.10]
3.7
élément
répertoire DSRC contenant des informations d’application sous la forme d’attributs
[SOURCE: ISO 14906:2011, 3.11 modifiée]
3.8
déclaration de conformité d’une mise en œuvre
déclaration établie par le fournisseur d’une mise en œuvre ou d’un système revendiqué comme conforme
à une spécification donnée, fournissant les informations détaillées selon lesquelles des capacités ont été
mises en œuvre et établissant si le produit ou le service est conforme ou non
[SOURCE: ISO/TS 14907‑2:2016, 3.6, modifiée]
2 © ISO 2016 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 13140-1:2016(F)
3.9
informations complémentaires de mise en œuvre nécessaires aux essais
déclaration contenant l’ensemble des informations relatives à la mise en œuvre à l’essai (IUT) ainsi
qu’à son système d’essai (SUT) correspondant, qui permet au laboratoire d’essai d’exécuter une suite
d’essais appropriée sur cette IUT
[SOURCE: ISO/IEC 19105:2000, 3.20 modifiée]
3.10
équipement embarqué
OBE
tout équipement à bord d’un véhicule nécessaire pour réaliser les services de communication requis, tel
que l’OBU, le câblage, l’alimentation et l’antenne externe
Note 1 à l’article: Note à l’article: L’abréviation «OBE» est dérivée du terme anglais développé correspondant «On‑
Board Equipment».
3.11
unité embarquée
OBU
unité électronique à bord d’un véhicule, généralement intégrée au pare‑brise, à des fins de
communication avec des systèmes externes
Note 1 à l’article: Note à l’article: L’abréviation «OBU» est dérivée du terme anglais développé correspondant «On‑
Board Unit».
3.12
équipement d’infrastructures routières
RSE
équipement fixe ou mobile placé le long de la route
Note 1 à l’article: Note à l’article: L’abréviation «RSE» est dérivée du terme anglais développé correspondant
«Roadside Equipment».
3.13
testeur
combinaison d’équipements, d’êtres humains et de procédés capables d’effectuer les essais de
conformité spécifiés
[SOURCE: EN 15876-1, 3.12]
3.14
transaction
ensemble des échanges d’informations entre deux installations de communication physiquement
séparées
[SOURCE: ISO 17575-1:2016, 3.21]
4 Abréviations
AC_CR (Access Credentials) Identifiants d’accès
ADU (Application Data Unit) Unité de données d’application
APDU (Application Protocol Data Unit) Unité de données de protocole d’application
(ISO 14906)
AP (Application Process) Processus d’application (ISO 14906)
© ISO 2016 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 13140-1:2016(F)
ASN.1 (Abstract Syntax Notation One) Notation de syntaxe abstraite numéro un (ISO/
IEC 8824-1)
ATS (Abstract Test Suite) Suite d’essais abstraite
BI (Behaviour Invalid) Comportement non valide (p. ex.: essais de com-
portement non valide)
B-Kernel (Broadcast Kernel) Noyau de diffusion
BST (Beacon Service Table) Table de service des balises (ISO 14906)
BV (Behaviour Valid) Comportement valide (p. ex.: essais de compor-
tement valide)
cf Confirmation (ISO 14906)
DLC (Data Link Control) Contrôle de liaison de données
DSRC (Dedicated Short-Range Communication) Communication dédiée à courte portée
(ISO 14906)
DUT (Device Under Test) Dispositif soumis à essai (ISO/TS 14907-2)
EID (Element Identifier) Identifiant d’élément (ISO 14906)
EFC (Electronic Fee Collection) Perception du télépéage (ISO 17573)
ICS (Implementation Conformance Statement) Déclaration de conformité d’une mise en œuvre
LLC (Logical Link Control) Contrôle de liaison logique (EN 12795)
MAC (Medium Access Control) Contrôle d’accès au média (EN 12795)
PCTR (Proforma Conformance Test Report) Formulaire de rapport d’essai de conformité
PDU (Protocol Data Unit) Unité de données de protocole
PIXIT (Protocol Implementation eXtra Informa- Informations complémentaires de mise en
tion for Testing) œuvre de protocole nécessaires aux essais
TSS (Test Suite Structure) Structure de la suite d’essais
VST (Vehicle Service Table) Table de service des véhicules (ISO 14906)
5 Structure de la suite d’essais (TSS)
5.1 Structure
Le Tableau 1 répertorie la structure de la suite d’essais (TSS), y compris ses sous‑groupes qui sont
hérités d’autres spécifications.
4 © ISO 2016 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 13140-1:2016(F)
Tableau 1 — Structure de la suite d’essais
Groupe Type de DUT Comportement
Couche physique Unité embarquée Comportement valide
Comportement non valide
Équipement d’infrastructures Comportement valide
routières
Comportement non valide
Sous-couche MAC DLC Unité embarquée Comportement valide
Comportement non valide
Équipement d’infrastructures Comportement valide
routières
Comportement non valide
Sous-couche LLC DLC Unité embarquée Comportement valide
Comportement non valide
Équipement d’infrastructures Comportement valide
routières
Comportement non valide
Couche d’application Unité embarquée Comportement valide
Comportement non valide
Équipement d’infrastructures Comportement valide
routières
Comportement non valide
Les essais de la couche physique doivent être effectués dans un laboratoire d’essai radio. Ils ne font pas
partie de la suite d’essais abstraite (ATS).
5.2 Référence aux spécifications d’essai de conformité
La conformité à une norme de profil implique la conformité aux normes de base associées; c’est
pourquoi un certain nombre de cas d’essai pour l’application LAC sont exactement les mêmes que
les cas d’essai de conformité des normes de base associées. D’autres cas d’essai sont dérivés des cas
d’essai de conformité des normes de base en appliquant des restrictions ou des choix (p. ex.: valeurs
de paramètres), selon ce qui est spécifié dans la norme de profil. Enfin, des cas d’essai de conformité
spécifiques à l’application LAC sont identifiés pour les déclarations contenues dans l’application LAC
qui n’ont pas aucune équivalence dans les normes de base. Ces derniers cas recouvrent, par exemple, les
intentions d’essai relatives aux données de la couche d’application. Le présent document tient compte
des intentions d’essai déjà définies pour la conformité aux normes de base en les référençant de la
manière suivante:
a) Pour les intentions d’essai qui sont identiques à celles définies dans les cas d’essai de conformité
des normes de base (voir ETSI/TS 102 486-2-2 ou EN 15876-1, par exemple), une référence directe
est indiquée. Pour faciliter la lecture, la référence est accompagnée du titre ou d’une description
explicite de l’intention d’essai désignée.
b) Pour les intentions d’essai qui sont dérivées de celles définies dans les cas d’essai de conformité
des normes de base, une référence directe est indiquée. Le document indique également la manière
dont l’intention d’essai désignée doit être modifiée pour les essais de conformité de profil.
c) Pour les intentions d’essai qui sont spécifiques au profil de norme, une description complète
est donnée.
Pour chaque intention d’essai, une indication permet de déterminer si une intention d’essai est
identique, dérivée ou spécifique.
© ISO 2016 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 13140-1:2016(F)
5.3 Intentions d’essai (TP)
5.3.1 Règles de définition des TP
Les TP sont définies conformément aux règles répertoriées dans le Tableau 2 ci-dessous. Toutes les
intentions d’essai sont définies à l’Annexe A et à l’Annexe B.
Tableau 2 — Règles de définition des TP
ID TP selon les conventions d’appella- Titre
tion des TP
Référence
Origine de la TP
Condition initiale
Stimulus et comportement attendu
ID TP L’ID TP est un identifiant unique. Il doit être spécifié
conformément aux conventions d’appellation des TP
définies au paragraphe ci‑après.
Titre Description abrégée de l’objectif de l’intention d’essai.
Référence Il convient que la référence contienne les références
(spécification, article, alinéa) de l’objet que doit
valider la TP courante, ou la référence au document
normatif définissant la TP.
Origine de la TP Indique si la TP est identique à une TP définie dans
une autre norme d’essai, dérivée d’une TP définie
dans une autre norme d’essai ou spécifique à ce profil
de norme.
Condition initiale État initial dans lequel doit se trouver le DUT pour
appliquer la TP courante.
Stimulus et com- Définition des événements que le testeur accom-
portement attendu plit, ainsi que des événements que le DUT est censé
accomplir pour satisfaire à la spécification de base.
5.3.2 Conventions d’appellation des TP
Chaque TP se voit attribuer une identification unique. Cette identification unique est une chaîne
d’informations construite selon la syntaxe suivante:
TP///-
TP: indique qu’il s’agit d’une intention d’essai (TP = Test Purpose);
: indique à quel groupe la TP s’applique parmi les groupes répertoriés au Tableau 1 —
Structure de la suite d’essais;
: indique le type de DUT (p. ex.: OBU ou RSE);
X: indique le type d’essai (p. ex.: essais de comportement valide – BV ou essais de comportement non
valide – BI);
: indique le numéro séquentiel de TP (01‑99).
Les conventions d’appellation sont décrites au Tableau 3.
6 © ISO 2016 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 13140-1:2016(F)
Tableau 3 — Conventions d’appellation des TP
Identifiant:
TP///‑
applicable aux OBU/RSE PHY Couche physique
applicable aux OBU/RSE MAC/LLC Sous-couche MAC/LLC
applicable aux OBU/RSE AP-BAS Couche d’application – Prise en charge du noyau I
applicable aux OBU AP-FUN Couche d’application – Prise en charge du noyau T
applicable aux OBU AP-DAT Couche d’application – Prise en charge des attributs de données
applicable aux OBU AP-SEC Couche d’application – Prise en charge du niveau de sécurité 1
applicable aux RSE AP-SET Couche d’application – Intentions d’essai relatives à la PDU
SET-rq
applicable aux RSE AP-REL Couche d’application – Intentions d’essai relatives à la PDU
EVENT-REPORT-rq
= type de DUT OBU Unité embarquée
RSE Équipement d’infrastructures routières
x = type d’essai BV Essais de comportement valide
BI Essais de comportement non valide
= numéro séquentiel (01-99) Numéro de l’intention d’essai
5.4 Rapport d’essai de conformité
Le constructeur de l’OBU et du RSE sont chargés de produire un rapport d’essai de conformité.
Le constructeur de l’OBU doit compléter le formulaire du rapport d’essai de conformité (PCTR) pour les
unités embarquées, qui est décrit à l’Annexe C.
Le constructeur du RSE doit compléter le formulaire du rapport d’essai de conformité (PCTR) pour
l’équipement d’infrastructures routières, qui est décrit à l’Annexe D.
© ISO 2016 – Tous droits réservés 7
---------------------- Page: 12 ----------------------
ISO 13140-1:2016(F)
Annexe A
(normative)
Intentions d’essai relatives aux unités embarquées (OBU)
A.1 Introduction
La présente annexe décrit les intentions d’essai (TP) relatives à l’évaluation de conformité des OBU à
l’ISO 13141:2015.
A.1.1 Symboles inclus dans les descriptions de TP
Pour les intentions d’essai relatives à la couche d’application, une notation et une convention de
symboles particulières (définies ci‑après) sont utilisées.
Les descriptions de TP incluent des symboles dont les significations sont données au Tableau A.1 ci-
dessous.
Tableau A.1 — Description des symboles TP
SYMBOLE DESCRIPTION
XXX.rq ⇒ Le testeur envoie la PDU XXX.rq au DUT.
⇐ YYY.rs Le DUT envoie la PDU YYY.rs au testeur.
A ≡ B L’intention d’essai A «est cohérente avec» l’intention d’essai B. Autrement dit,
une notation de type «intention d’essai A ≡ intention d’essai B» signifie que
l’intention d’essai A est identique à l’intention d’essai B. Si des différences de
paramètres ou de valeurs de paramètres doivent être appliquées, ces diffé-
rences sont indiquées dans le texte situé immédiatement en dessous.
A → B L’objet A «est transformé» en objet B. Autrement dit, une notation de type
«Tableau X → Tableau Y» signifie que, en ce qui concerne le champ d’appli-
cation de l’intention d’essai, il convient de remplacer les références au
Tableau X par des références au Tableau Y.
= Signifie «affectation». Autrement dit, une notation de type «accessCre-
dentials = valeur» signifie que le champ accessCredentials se voit affecter
une valeur.
Ø Signifie «vide» ou «non défini». Autrement dit, une notation de type «access-
Credentials = Ø → accessCredentials = valeur calculée», pour une intention
d’essai donnée, signifie «remplacer par une valeur calculée toutes les occur-
rences où aucune valeur n’a été affectée au champ accessCredentials».
A.2 Couche physique
Conformément à l’ISO 13141:2015, 5.5.2, toutes les intentions d’essai TP/PHY/OBU/Bx/yy définies dans
l’EN 15876-1:2015 s’appliquent à l’évaluation de la conformité des OBU par rapport aux LAC basées CEN–
DSRC spécifiées dans l’ISO 13141:2015, Annexe B, Paragraphe B.4.4, Tableau B.8, N° d’élément 1.
A.3 MAC & LLC
Conformément à l’ISO 13141:2015, 5.5.2, toutes les intentions d’essai TP/MAC/OBU/Bx/yy et TP/LLC/
OBU/Bx/yy définies dans l’EN 15876‑1:2015 s’appliquent à l’évaluation de la conformité des OBU par
rapport aux LAC basées CEN–DSRC spécifiées dans l’ISO 13141:2015, Annexe B, Paragraphe B.4.4,
Tableau B.8, N° d’élément 1.
8 © ISO 2016 – Tous droits réservés
---------------------- Page: 13 ----------------------
ISO 13140-1:2016(F)
A.4 Couche d’application
A.4.1 Structure des tables de service des balises (BST) et des tables de service des
véhicules (VST)
A.4.1.1 Tables de service des balises (BST)
La structure générale des BST, lorsqu’elles sont transmises à l’OBU, est décrite au Tableau A.2.
Tableau A.2 — Structure générale des BST
Longueur Valeurs admises
APDU T 4 bits «1 000» indiquant une demande d’initialisa-
tion (BST)
Indicateur d’option 1 bit (nonmandApplications facultatif) 0/1
manufacturerid 16 bits Voir ISO 14816
RSU
individualid 27 bits Valeur spécifiée par le constructeur
Time 32 bits Temps réel UNIX
1 bit (extension de Profile) 0 (= aucune extension)
Profile
7 bits Voir Profile dans l’EN 12834:2003, Annexe A et
dans l’EN 13372:2004, 6.3.2
1 bit (extension de mandApplications) 0 (= aucune extension)
7 bits (nombre d’applications) M
Application 1 bit (eid facultatif) 0 (= eid non présent)
LAC
1 bit (paramètre facultatif) 0 (= paramètre non présent)
aid 1 bit (extension de aid) 0 (= aucune extension)
5 bits 21 (= application LAC)
Applica- 1 bit (eid facultatif) 0/1
tion 2
1 bit (paramètre facultatif) 0/1
(non LAC)
aid 1 bit (extension de aid) 0 (= aucune extension)
5 bits toutes (≠ application LAC)
MandAp-
eid 1 bit (extension de eid) 0 (= aucune extension)
plications
7 bits toutes
paramètre Voir ApplicationContextMark dans
l’EN 12834:2003, Annexe A
... ... ...
Application 1 bit (eid facultatif) 0/1
M
1 bit (paramètre facultatif) 0/1
(non LAC)
aid 1 bit (extension de aid) 0 (= aucune extension)
5 bits toutes (≠ application LAC)
eid 1 bit (extension de eid) 0 (= aucune extension)
7 bits toutes
paramètre Voir ApplicationContextMark dans
l’EN 12834:2003, Annexe A
1 bit (extension de mandApplications) 0 (= aucune extension)
7 bits (nombre d’applications) N
Application 1 Voir “Application 2 (non EFC)” de mandApplications
Nonman-
dAp
(non EFC)
plications
... ...
Application N Voir “Application 2 (non EFC)” de mandApplications
(non EFC)
© ISO 2016 – Tous droits réservés 9
---------------------- Page: 14 ----------------------
ISO 13140-1:2016(F)
Tableau A.2 (suite)
Longueur Valeurs admises
1 bit (extension de profileList) 0 (= aucun
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
