Continuously cold-rolled stainless steel -- Tolerances on dimensions and form

ISO 9445-2:2009 specifies the tolerances on dimensions and form for continuously cold-rolled stainless steel wide strip and plate/sheet, in thicknesses from 0,30 mm to 8,0 mm and in rolling widths from 600 mm to 2 100 mm. It also applies to slit cold-rolled wide strip in widths less than 600 mm manufactured from wide strip by longitudinal slitting and to cut lengths manufactured from such strip.

Acier inoxydable laminé à froid en continu -- Tolérances sur les dimensions et la forme

L'ISO 9445-2:2009 spécifie les tolérances sur les dimensions et la forme des larges bandes et tôles en acier inoxydable laminé ŕ froid en continu, avec des épaisseurs comprises entre 0,30 mm et 8,0 mm et des largeurs de laminage comprises entre 600 mm et 2 100 mm. Elle s'applique également aux larges bandes laminées ŕ froid refendues avec des largeurs inférieures ŕ 600 mm fabriquées ŕ partir de larges bandes par coupe longitudinale et aux feuillards coupés ŕ longueur fabriqués ŕ partir de ces bandes.

General Information

Status
Published
Publication Date
23-Feb-2009
Current Stage
6060 - International Standard published
Start Date
12-Feb-2009
Completion Date
24-Feb-2009
Ref Project

RELATIONS

Buy Standard

Standard
ISO 9445-2:2009 - Continuously cold-rolled stainless steel -- Tolerances on dimensions and form
English language
9 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 9445-2:2009 - Acier inoxydable laminé a froid en continu -- Tolérances sur les dimensions et la forme
French language
9 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 9445-2
First edition
2009-03-01
Continuously cold-rolled stainless
steel — Tolerances on dimensions and
form —
Part 2:
Wide strip and plate/sheet
Acier inoxydable laminé à froid en continu — Tolérances sur les
dimensions et la forme —
Partie 2: Larges bandes et tôles
Reference number
ISO 9445-2:2009(E)
ISO 2009
---------------------- Page: 1 ----------------------
ISO 9445-2:2009(E)
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but

shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In

the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

COPYRIGHT PROTECTED DOCUMENT
© ISO 2009

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2009 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 9445-2:2009(E)
Contents Page

Foreword............................................................................................................................................................ iv

1 Scope ..................................................................................................................................................... 1

2 Normative references ........................................................................................................................... 1

3 Terms and definitions........................................................................................................................... 1

4 Information to be supplied by the purchaser .................................................................................... 1

5 Type of delivery and delivery condition ............................................................................................. 2

6 Preferred thicknesses .......................................................................................................................... 3

7 Tolerances on thickness for cold-rolled wide strip and products obtained from cold-rolled

wide strip ............................................................................................................................................... 3

8 Tolerances on width for cold-rolled wide strip and products obtained from cold-rolled

wide strip ............................................................................................................................................... 4

9 Preferred coil inner diameters for cold-rolled wide strip and slit cold-rolled wide strip .............. 5

10 Tolerances on length for plate/sheet cut from cold-rolled wide strip and for cut lengths

obtained from slit cold-rolled wide strip ............................................................................................ 5

11 Tolerances on edge camber for cold-rolled wide strip and products obtained from cold-

rolled wide strip .................................................................................................................................... 6

12 Tolerances on squareness for plate/sheet obtained from cold-rolled wide strip and cut

lengths obtained from slit cold-rolled wide strip .............................................................................. 6

13 Tolerances on flatness for plate/sheet obtained from cold-rolled wide strip and cut

lengths obtained from slit cold-rolled wide strip .............................................................................. 6

14 Edge waviness tolerances for cold-rolled strip................................................................................. 7

15 Form of coils ......................................................................................................................................... 7

16 Ordered format for plate/sheet and cut lengths ................................................................................ 7

17 Measurement of thickness for cold-rolled wide strip, plate/sheet cut from cold-rolled wide

strip, slit cold-rolled wide strip and cut lengths obtained from slit cold-rolled wide strip........... 7

18 Measurement of width.......................................................................................................................... 8

19 Measurement of length......................................................................................................................... 8

20 Measurement of edge camber ............................................................................................................. 8

21 Measurement of squareness ............................................................................................................... 9

22 Measurement of flatness and waviness ............................................................................................. 9

© ISO 2009 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 9445-2:2009(E)

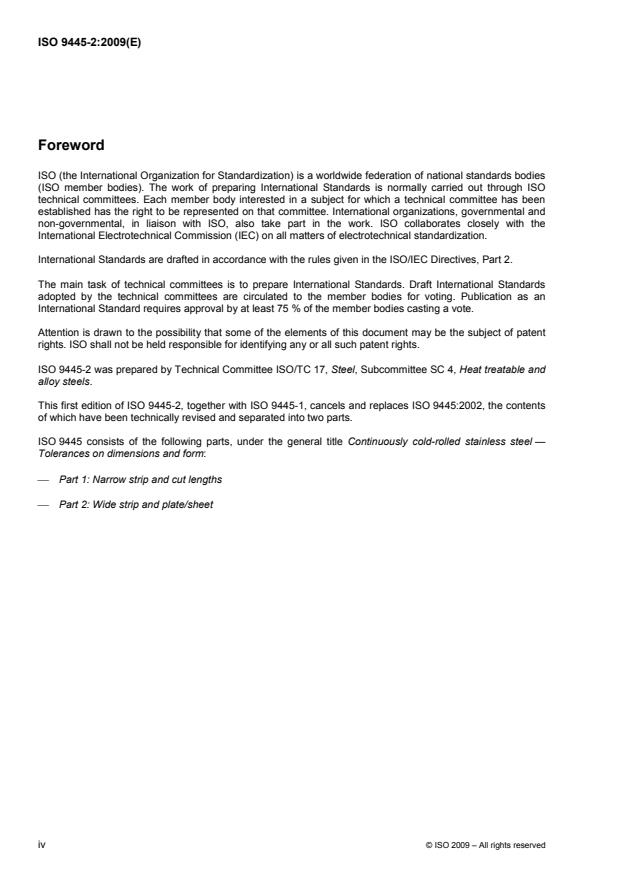

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 9445-2 was prepared by Technical Committee ISO/TC 17, Steel, Subcommittee SC 4, Heat treatable and

alloy steels.

This first edition of ISO 9445-2, together with ISO 9445-1, cancels and replaces ISO 9445:2002, the contents

of which have been technically revised and separated into two parts.

ISO 9445 consists of the following parts, under the general title Continuously cold-rolled stainless steel —

Tolerances on dimensions and form:
⎯ Part 1: Narrow strip and cut lengths
⎯ Part 2: Wide strip and plate/sheet
iv © ISO 2009 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 9445-2:2009(E)
Continuously cold-rolled stainless steel — Tolerances on
dimensions and form —
Part 2:
Wide strip and plate/sheet
1 Scope

This part of ISO 9445 specifies the tolerances on dimensions and form for continuously cold-rolled stainless

steel wide strip and plate/sheet, in thicknesses from 0,30 mm to 8,0 mm and in rolling widths from 600 mm to

2 100 mm. It also applies to slit cold-rolled wide strip in widths less than 600 mm manufactured from wide strip

by longitudinal slitting and to cut lengths manufactured from such strip.
2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced

document (including any amendments) applies.
ISO 6929, Steel products — Definitions and classification
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 6929 apply.

4 Information to be supplied by the purchaser

4.1 It shall be the responsibility of the purchaser to specify all requirements that are necessary for products

under this specification. Such requirements to be considered include, in the order listed, but are not limited to,

the following:
a) the type of delivery [see 5.2 a) to 5.2 d)];
b) the number of this International Standard, i.e. ISO 9445-2;

c) the thickness in millimetres (if necessary accurate to two decimal places) and, if required, including the

relevant code letter (S) for a special tolerance;

d) the measurement of the thickness method to be used, either method A in accordance with 17.2 and

tolerances according to Table 1 with the relevant code letter (A) or method B in accordance with 17.3 and

tolerances according to Table 2 with the relevant code letter (B);

e) the width in millimetres and, if required, including the relevant code letter (S) for a special tolerance;

© ISO 2009 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 9445-2:2009(E)

f) for cold-rolled wide strip and plate/sheet, whether mill (M) or trimmed (T) edges are required. The other

products will normally have trimmed edges (see 5.3);

g) for plate/sheet and cut lengths, the length in millimetres and, if a special tolerance is required, the code

letter S;

h) for cold-rolled plate/sheet and cut lengths, the code letter FS where a special tolerance is required for

flatness.

EXAMPLE 1 Cut length obtained from slit cold-rolled wide strip according to this part of ISO 9445 with a specified

thickness of 1,5 mm, special thickness tolerance (S), measuring method A, with a specified width of 200 mm, special

tolerance on width (S), with a specified length of 500 mm, special tolerance on length (S) and a special tolerance on

flatness (FS).
Cut length from slit cold-rolled wide strip ISO 9445-2 – 1,5SA x 200S x 500S-FS

EXAMPLE 2 Cold-rolled wide strip according to this part of ISO 9445 with a specified thickness of 0,8 mm, normal

tolerance, measuring method B, width 1 250 mm, with trimmed edges (T).
Cold-rolled wide strip ISO 9445-2 – 0,80B x 1250T

4.2 In the absence of information in the order concerning special requirements for tolerances on dimension

and shape [see 4.1 c), e), g) and h)], flat products covered by this part of ISO 9445 will be delivered according

to the basic specifications of this part of ISO 9445, i.e. with normal tolerances.

5 Type of delivery and delivery condition
5.1 General

In the absence of agreements at the time of enquiry and order concerning special requirements for the

delivery conditions given in 5.3, flat products covered by this part of ISO 9445 will be delivered according to

the basic specifications of this part of ISO 9445.
5.2 Type of delivery
Flat products according to this part of ISO 9445 can be supplied as

a) cold-rolled wide strip (strip in rolled widths equal to or greater than 600 mm);

b) cold-rolled plate/sheet [cut from cold-rolled wide strip according to item 5.2 a)];

c) slit cold-rolled wide strip [manufactured by longitudinal slitting of wide strip according to item 5.2 a)];

d) cut lengths from slit cold-rolled wide strip [cut from slit cold-rolled wide strip according to item 5.2 c)].

5.3 Delivery condition of cold-rolled wide strip and products obtained from cold-rolled wide

strip

Cold-rolled wide strip and plate/sheet cut from cold-rolled wide strip are supplied with either mill (M) or

trimmed (T) edges. Slit cold-rolled wide strip and cut lengths obtained from slit cold-rolled wide strip normally

have trimmed edges.
2 © ISO 2009 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 9445-2:2009(E)
6 Preferred thicknesses

For cold-rolled wide strip and the products obtained from cold-rolled wide strip [see 5.2 a), 5.2 b), 5.2 c)

...

NORME ISO
INTERNATIONALE 9445-2
Première édition
2009-03-01
Acier inoxydable laminé à froid en
continu — Tolérances sur les dimensions
et la forme —
Partie 2:
Larges bandes et tôles
Continuously cold-rolled stainless steel — Tolerances on dimensions
and form —
Part 2: Wide strip and plate/sheet
Numéro de référence
ISO 9445-2:2009(F)
ISO 2009
---------------------- Page: 1 ----------------------
ISO 9445-2:2009(F)
PDF – Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info

du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir

l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,

veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2009

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2009 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 9445-2:2009(F)
Sommaire Page

Avant-propos .....................................................................................................................................................iv

1 Domaine d'application ..........................................................................................................................1

2 Références normatives.........................................................................................................................1

3 Termes et définitions ............................................................................................................................1

4 Informations à fournir par l'acheteur ..................................................................................................1

5 Type de livraison et état de livraison ..................................................................................................2

6 Épaisseurs préférentielles....................................................................................................................3

7 Tolérances d'épaisseur des larges bandes laminées à froid et des produits obtenus à

partir de larges bandes laminées à froid ............................................................................................3

8 Tolérances de largeur des larges bandes laminées à froid et des produits obtenus à partir

de larges bandes laminées à froid.......................................................................................................4

9 Diamètres intérieurs préférentiels des bobines pour les larges bandes laminées à froid et

les larges bandes laminées à froid refendues ...................................................................................5

10 Tolérances de longueur des tôles découpées à partir de larges bandes laminées à froid et

des feuillards coupés à longueur obtenus à partir de larges bandes laminées à froid

refendues ...............................................................................................................................................5

11 Tolérances de cambrage des rives des larges bandes laminées à froid et des produits

obtenus à partir de larges bandes laminées à froid ..........................................................................6

12 Tolérances d'équerrage des tôles obtenues à partir de larges bandes laminées à froid et

des feuillards coupés à longueur obtenus à partir de larges bandes laminées à froid

refendues ...............................................................................................................................................6

13 Tolérances de planéité des tôles obtenues à partir de larges bandes laminées à froid et

des feuillards coupés à longueur obtenus à partir de larges bandes laminées à froid

refendues ...............................................................................................................................................7

14 Tolérances d'ondulation des rives des bandes laminées à froid.....................................................7

15 Formes des bobines..............................................................................................................................7

16 Format commandé pour les tôles et les feuillards coupés à longueur ...........................................7

17 Mesurage de l'épaisseur des larges bandes laminées à froid, des tôles découpées sur de

larges bandes laminées à froid, des larges bandes laminées à froid refendues et des

feuillards obtenus à partir de larges bandes laminées à froid refendues.......................................8

18 Mesurage de la largeur .........................................................................................................................8

19 Mesurage de la longueur ......................................................................................................................8

20 Mesurage du cambrage des rives........................................................................................................8

21 Mesurage du défaut d'équerrage.........................................................................................................9

22 Mesurage de la planéité et de l'ondulation .........................................................................................9

© ISO 2009 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 9445-2:2009(F)
Avant-propos

La première édition de l'ISO 9445-2, avec l'ISO 9445-1, annule et remplace l'ISO 9445:2002 dont le contenu a

fait l'objet d'une révision technique.

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne

pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 9445-2 a été élaborée par le comité technique ISO/TC 17, Acier, sous-comité SC 4, Aciers pour

traitements thermiques et acier alliés.

Cette première édition de l'ISO 9445-2, conjointement avec l'ISO 9445-1, annule et remplace

l'ISO 9445:2002, dont elle constitue une révision technique.

L'ISO 9445 comprend les parties suivantes, présentées sous le titre général Acier inoxydable laminé à froid

en continu — Tolérances sur les dimensions et la forme:
⎯ Partie 1: Bandes étroites et feuillards coupés à longueur
⎯ Partie 2: Larges bandes et tôles
iv © ISO 2009 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 9445-2:2009(F)
Acier inoxydable laminé à froid en continu — Tolérances sur les
dimensions et la forme —
Partie 2:
Larges bandes et tôles
1 Domaine d'application

La présente partie de l'ISO 9445 spécifie les tolérances sur les dimensions et la forme des larges bandes et

tôles en acier inoxydable laminé à froid en continu, avec des épaisseurs comprises entre 0,30 mm et 8,0 mm

et des largeurs de laminage comprises entre 600 mm et 2 100 mm. Elle s'applique également aux larges

bandes laminées à froid refendues avec des largeurs inférieures à 600 mm fabriquées à partir de larges

bandes par coupe longitudinale et aux feuillards coupés à longueur fabriqués à partir de ces bandes.

2 Références normatives

Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les

références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du

document de référence s'applique (y compris les éventuels amendements).
ISO 6929, Produits en acier — Définition et classification
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 6929 s'appliquent.

4 Informations à fournir par l'acheteur

4.1 Il doit être de la responsabilité de l'acheteur de spécifier toutes les exigences qui sont nécessaires pour

les produits relevant de cette spécification. Les exigences à considérer comprennent, dans l'ordre indiqué, ce

qui suit, mais de manière non limitative:
a) le type de livraison [voir 5.2 a) à 5.2 d)];
b) le numéro de la présente Norme internationale, à savoir l'ISO 9445-2;

c) l'épaisseur, en millimètres, (au besoin exprimée avec deux décimales) incluant, s'il y a lieu, la lettre code

appropriée (S) pour une tolérance spéciale;

d) la méthode de mesurage de l'épaisseur à utiliser, soit la méthode A conformément à 17.2 et aux

tolérances données dans le Tableau 1 avec la lettre code correspondante (A) soit la méthode B

conformément à 17.3 et aux tolérances données dans le Tableau 2 avec la lettre code correspondante

(B);

e) la largeur en millimètres et, s'il y a lieu, la lettre code appropriée (S) pour une tolérance spéciale;

© ISO 2009 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 9445-2:2009(F)

f) pour les larges bandes et tôles laminées à froid, des rives brutes (M) ou ébarbées (T) sont requises. Les

autres produits auront normalement des rives ébarbées (voir 5.3);

g) pour les tôles et les feuillards coupés à longueur, la longueur en millimètres et, si une tolérance spéciale

est requise, la lettre code S;

h) pour les tôles et les feuillards coupés à longueur laminés à froid, la lettre code FS si une tolérance

spéciale est requise pour la planéité.

EXEMPLE 1 Feuillards coupés à longueur obtenus à partir d'une large bande laminée à froid refendue selon la

présente partie de l'ISO 9445 avec une épaisseur spécifiée de 1,5 mm, une tolérance d'épaisseur spéciale (S), méthode

de mesure A, avec une largeur spécifiée de 200 mm, une tolérance de largeur spéciale (S), avec une longueur spécifiée

de 500 mm, une tolérance de longueur spéciale (S) et une tolérance spéciale pour la planéité (FS).

Feuillards coupés à longueur à partir d'une large bande laminée à froid refendue
ISO 9445-2 – 1,5SA × 200S × 500S-FS

EXEMPLE 2 Large bande laminée à froid conformément à la présente partie de l'ISO 9445 avec une épaisseur

spécifiée de 0,8 mm, une tolérance normale, la méthode de mesure B, une largeur de 1 250 mm, avec des rives

ébarbées (T).
Large bande laminée à froid ISO 9445-2 – 0,80B × 1250T

4.2 En l'absence d'informations dans la commande relatives aux exigences spéciales pour les tolérances

sur les dimensions et la forme [voir 4.1 c), e), g) et h)], les produits plats couverts par la présente partie de

l'ISO 9445 seront livrés conformément aux spécifications de base de la présente partie de l'ISO 9445,

c'est-à-dire avec des tolérances normales.
5 Type de livraison et état de livraison
5.1 Généralités

En l'absence d'accords au moment de l'appel d'offres et de la commande sur les exigences spéciales

relatives à l'état de livraison donné en 5.3, les produits plats couverts par la présente partie de l'ISO 9445

seront livrés conformément aux spécifications de base de la présente partie de l'ISO 9445.

5.2 Type de livraison

Les produits plats conformes à la présente partie de l'ISO 9445 peuvent être livrés sous forme de

a) large bande laminée à froid (bandes en largeurs laminées supérieures ou égales à 600 mm);

b) tôle laminée à froid [découpée à partir d'une large bande laminée à froid selon 5.2 a)];

c) large bande laminée à froid refendue [produite par coupe longitudinale d'une large bande selon 5.2 a)];

d) feuillards coupés à longueur à partir d'une large bande laminée à froid refendue [découpés dans une

large bande laminée à froid refendue conformément à 5.2 c)].

5.3 État de livraison des larges bandes laminées à froid et des produits obtenus à partir de

larges bandes laminées à froid

Les larges bandes et tôles laminées à froid découpées sur une large bande laminée à froid sont fournies avec

des rives brutes (M) ou ébarbées (T). Les larges bandes refendues et les feuillards coupés à longueur

laminés à froid obtenus à partir d'une large bande laminée à froid refendue ont normalement des rives

ébarbées.
2 © ISO 2009 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 9445-2:2009(F)
6 Épaisseurs préférentielles

Pour une large bande laminée à froid et les produits obtenus à partir d'une large bande laminée à froid

[voir 5.2 a), 5.2 b), 5.2 c) et 5.2 d)], les épaisseurs préférentielles suivantes existent:

0,30 mm; 0,40 mm; 0,50 mm; 0,60 mm; 0,70 mm; 0,80 mm; 1,00 mm; 1,20
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
