ISO 15227:2000

Optics and optical instruments — Microscopes — Testing of stereomicroscopes

This International Standard specifies test conditions and recommended test methods to ensure the minimum requirements for stereomicroscopes. These minimum requirements are given in ISO 10936-1, ISO 11884-1 and ISO 11884-2. The test methods specified in this International Standard are recommended, but use of other test methods is permitted if the same results are obtained.

Optique et instruments d'optique — Microscopes — Essai des stéréomicroscopes

La présente Norme internationale prescrit les conditions d'essai et les méthodes d'essai recommandées pour garantir les exigences minimales des stéréomicroscopes. Ces exigences minimales sont données dans l'ISO 10936-1, l'ISO 11884-1 et l'ISO 11884-2. Les méthodes d'essai prescrites par la présente Norme internationale sont recommandées, mais l'application d'autres méthodes est permise si les résultats obtenus sont les mêmes.

General Information

• Status: Published
• Publication Date: 12-Apr-2000
• ICS: 37.020 - Optical equipment
• Technical Committee: ISO/TC 172/SC 5 - Microscopes and endoscopes
• Drafting Committee: ISO/TC 172/SC 5 - Microscopes and endoscopes
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 08-Dec-2020

Standards Content (Sample)

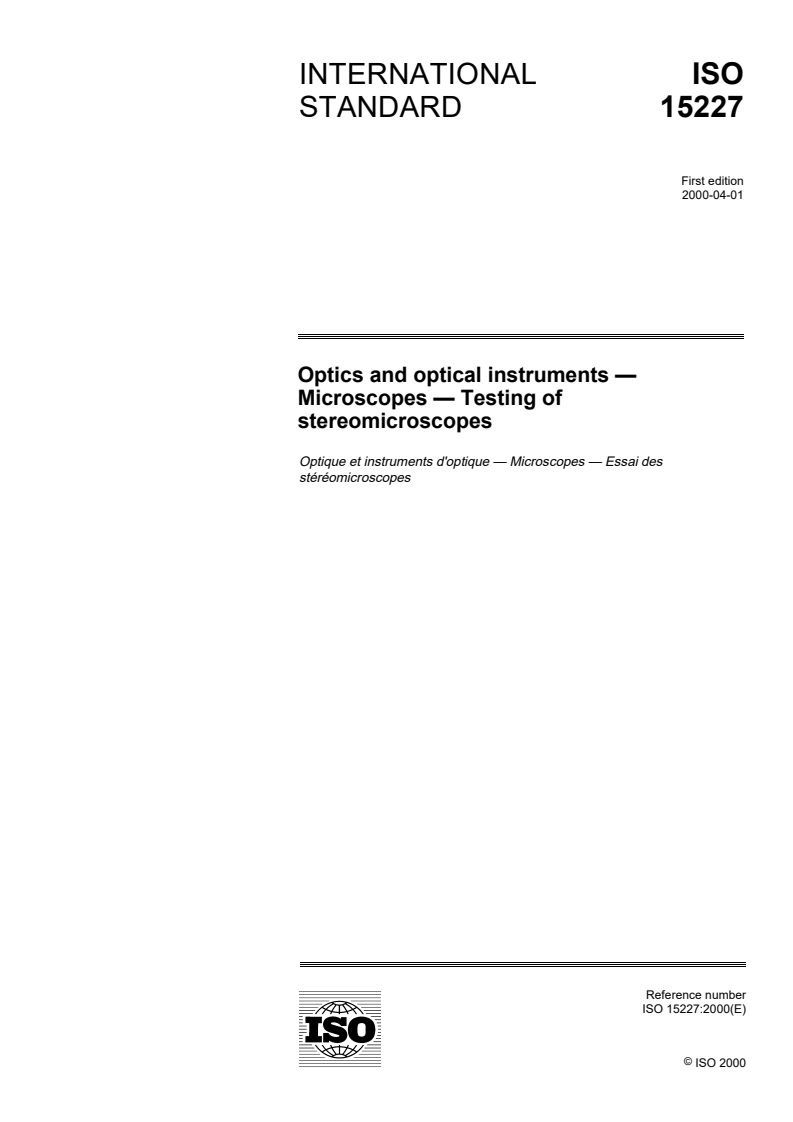

INTERNATIONAL ISO
STANDARD 15227
First edition
2000-04-01
Optics and optical instruments —
Microscopes — Testing of
stereomicroscopes
Optique et instruments d'optique — Microscopes — Essai des
stéréomicroscopes
Reference number
ISO 15227:2000(E)
©
ISO 2000

---------------------- Page: 1 ----------------------
ISO 15227:2000(E)

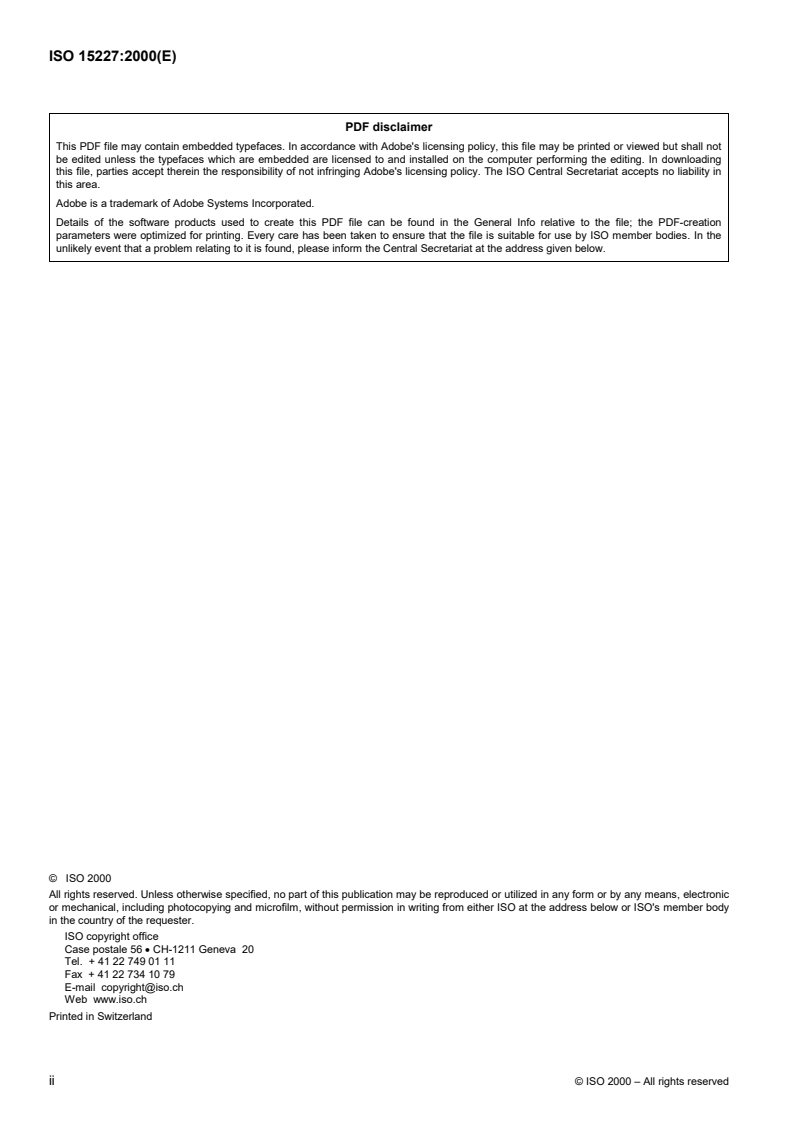

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading
this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in
this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the
unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2000
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 734 10 79
E-mail [e-mail]
Web www.iso.ch
Printed in Switzerland
ii © ISO 2000 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 15227:2000(E)

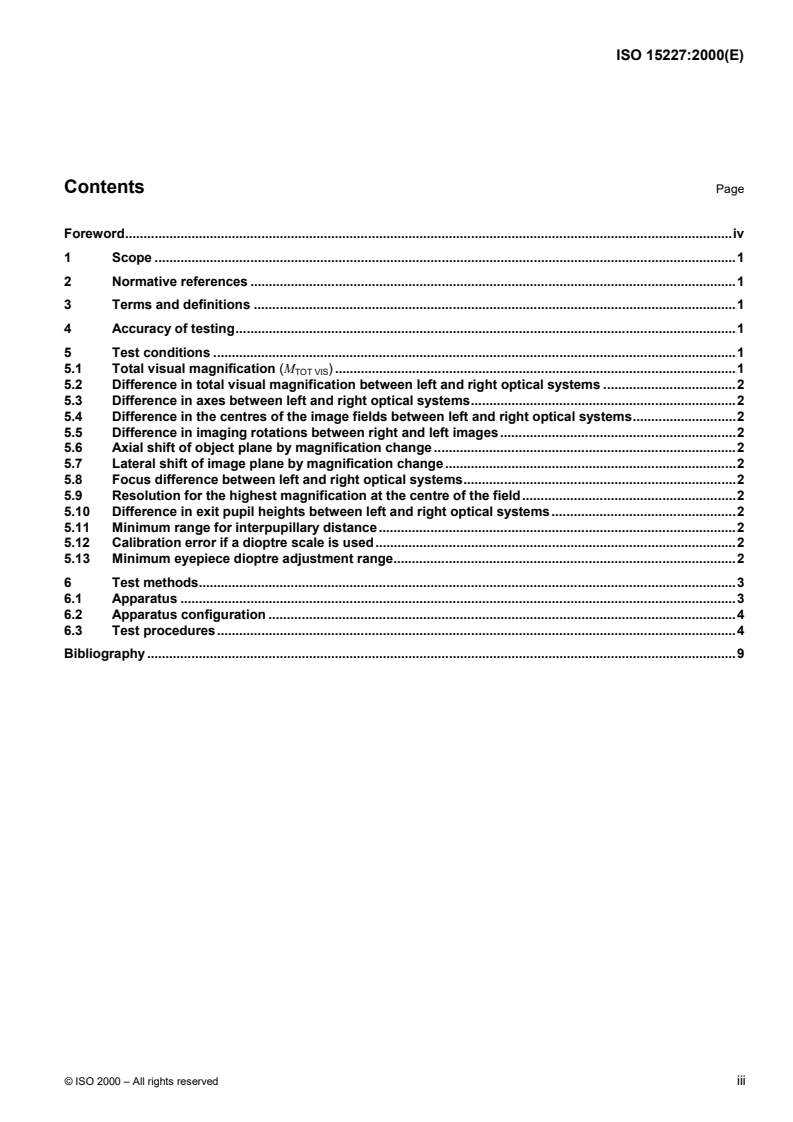

Contents Page
Foreword.iv
1 Scope .1
2 Normative references .1
3 Terms and definitions .1
4 Accuracy of testing.1
5 Test conditions .1
5.1 Total visual magnification (M ) .1
TOT VIS
5.2 Difference in total visual magnification between left and right optical systems .2
5.3 Difference in axes between left and right optical systems.2
5.4 Difference in the centres of the image fields between left and right optical systems.2
5.5 Difference in imaging rotations between right and left images.2
5.6 Axial shift of object plane by magnification change .2
5.7 Lateral shift of image plane by magnification change.2
5.8 Focus difference between left and right optical systems.2
5.9 Resolution for the highest magnification at the centre of the field.2
5.10 Difference in exit pupil heights between left and right optical systems.2
5.11 Minimum range for interpupillary distance.2
5.12 Calibration error if a dioptre scale is used.2
5.13 Minimum eyepiece dioptre adjustment range.2
6 Test methods.3
6.1 Apparatus .3
6.2 Apparatus configuration .4
6.3 Test procedures.4
Bibliography .9
© ISO 2000 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 15227:2000(E)

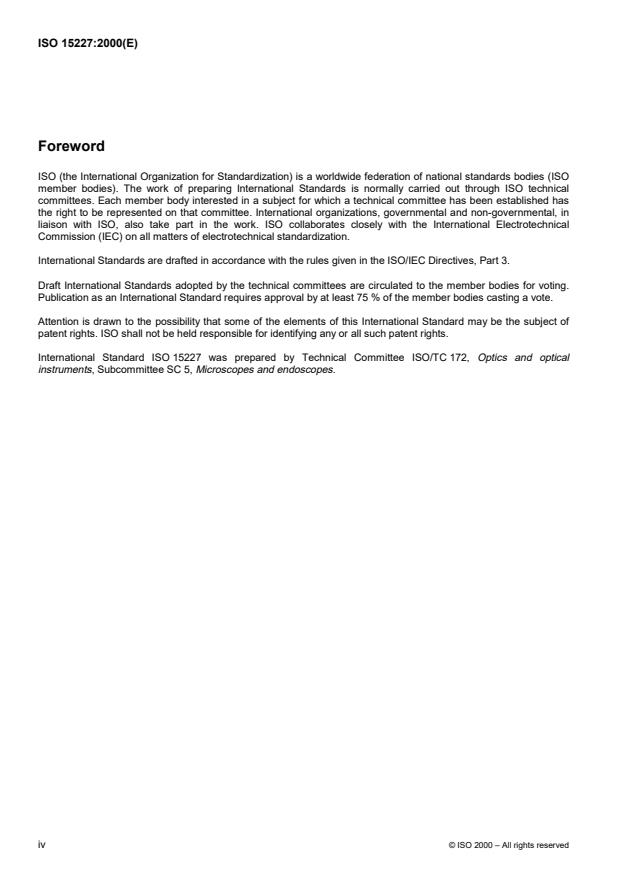

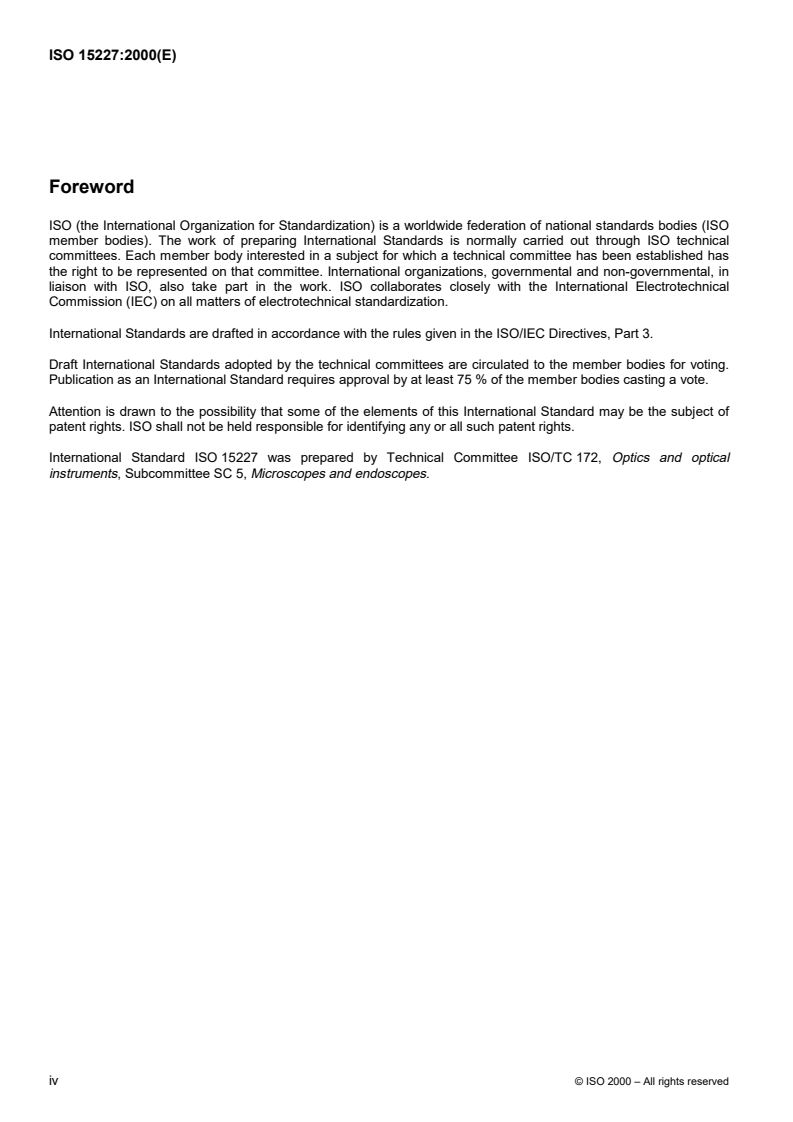

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 15227 was prepared by Technical Committee ISO/TC 172, Optics and optical
instruments, Subcommittee SC 5, Microscopes and endoscopes.
iv © ISO 2000 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 15227:2000(E)
Optics and optical instruments — Microscopes — Testing of
stereomicroscopes
1 Scope
This International Standard specifies test conditions and recommended test methods to ensure the minimum
requirements for stereomicroscopes. These minimum requirements are given in ISO 10936-1, ISO 11884-1 and
ISO 11884-2.
The test methods specified in this International Standard are recommended, but use of other test methods is
permitted if the same results are obtained.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 10934-1, Optics and optical instruments — Vocabulary for microscopy — Part 1: Light microscopy.
ISO/CIE 10526, CIE standard illuminants for colorimetry.
3 Terms and definitions
For the purposes of this International Standard, the terms and definitions given in ISO 10934-1 apply.
4 Accuracy of testing
Testing shall be performed with an accuracy better than 10 % of the value to be determined. Measurements shall
be carried out according to general rules of statistical evaluation.
NOTE The accuracy of measurement methods and results based on statistical evaluation is described in the ISO 5725
series.
5 Test conditions
5.1 Total visual magnification (M )
TOT VIS
The total visual magnification shall be measured at the highest magnification (M ) and the lowest magnification
max
(M ) on a vertical centreline.
min
© ISO 2000 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 15227:2000(E)
5.2 Difference in total visual magnification between left and right optical systems
The difference shall be measured at magnifications M and M on a vertical centreline.
max min
5.3 Difference in axes between left and right optical systems
The maximum difference shall be measured at magnifications M and M , each at an interpupillary distance
max min
(IPD) of 65 mm.
5.4 Difference in the centres of the image fields between left and right optical systems
The difference shall be measured at magnifications M and M each at an IPD of 65 mm.
max min
5.5 Difference in imaging rotations between right and left images
The difference shall be measured at IPDs of 55 mm and 75 mm.
5.6 Axial shift of object plane by magnification change
The maximum shift shall be measured during the magnification change of the stereomicroscope between M and
max
M .
min
5.7 Lateral shift of image plane by magnification change
The maximum shift shall be measured during the magnification change of the stereomicroscope between M and
max
M .
min
5.8 Focus difference between left and right optical systems
The difference shall be measured at magnifications M and M at 0 D on the dioptre scale.
max min
5.9 Resolution for the highest magnification at the centre of the field
Check the resolution chart under illumination with the standard illuminant type A according to ISO/CIE 10526 having
a numerical aperture larger than that of the objective of the stereomicroscope.
5.10 Difference in exit pupil heights between left and right optical systems
The distance shall be measured at 0 D on the dioptre scale and an IPD of 65 mm.
5.11 Minimum range for interpupillary distance
The range shall be measured at the exit pupils of the eyepieces set at 0 D on the dioptre scale.
5.12 Calibration error if a dioptre scale is used
The error shall be measured at an IPD of 65 mm.
5.13 Minimum eyepiece dioptre adjustment range
The range shall be measured at an IPD of 65 mm.
2 © ISO 2000 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 15227:2000(E)
6 Test methods
6.1 Apparatus
6.1.1 Double telescope (see Figure 1).
Two telescopes are mechanically combined with the distance and convergent angle between them either
adjustable or fixed to the value specified by the manufacturer, while both optical axes remain on the plane.
Graticules with cross-lines, micrometer scales and goniometer scales are fitted in the intermediate planes of the
telescopes.
6.1.2 Dioptric tester, placed on the top surface of the eyepiece.
6.1.3 Centring telescope, placed in place of the eyepiece of the telescope, for centring the exit pupil of the
stereomicroscope.
Key
1 Eyepieces
2 Intermediate image planes
3 Objectives ( f )
OT
4 Eyepieces ( f )
OC
5 Primary image planes
6 Erecting prisms
7 Objectives
8 Object plane
9 Double telescope with magnification between 2� and 4�
10 Stereomicroscope to be tested
Figure 1 — Apparatus configurat
...

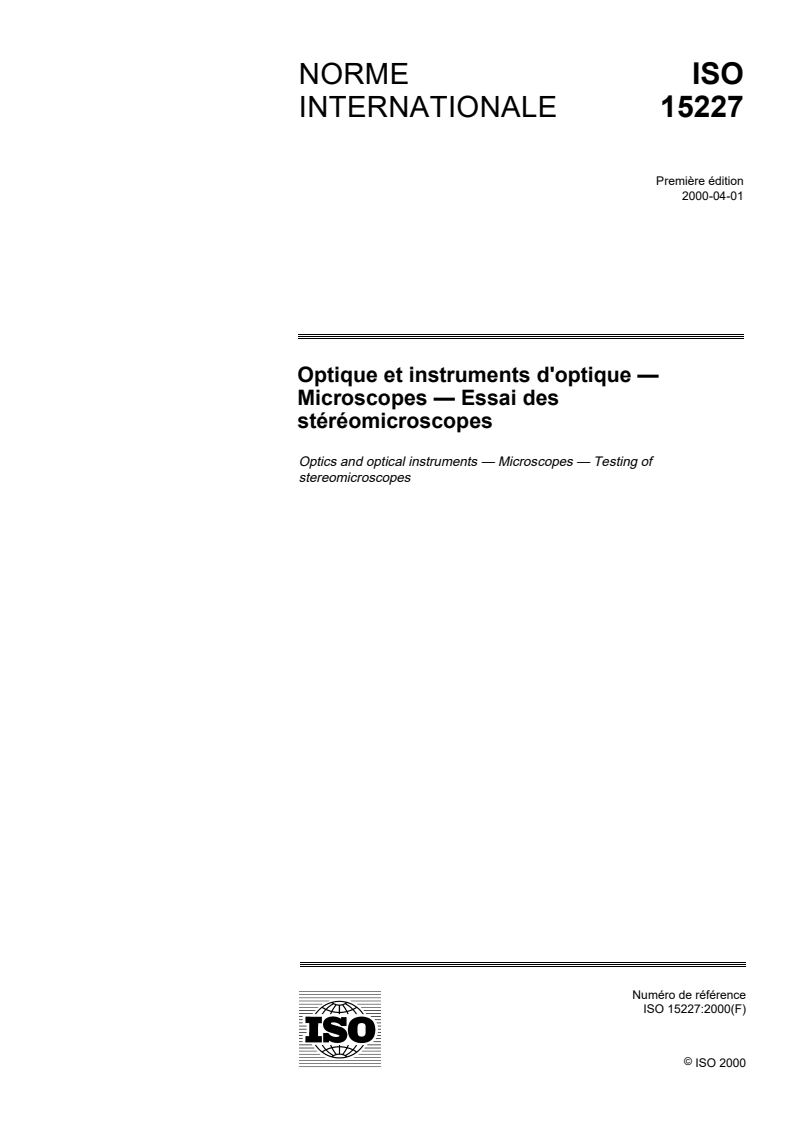

NORME ISO
INTERNATIONALE 15227
Première édition
2000-04-01
Optique et instruments d'optique —
Microscopes — Essai des
stéréomicroscopes
Optics and optical instruments — Microscopes — Testing of
stereomicroscopes
Numéro de référence
ISO 15227:2000(F)
©
ISO 2000

---------------------- Page: 1 ----------------------

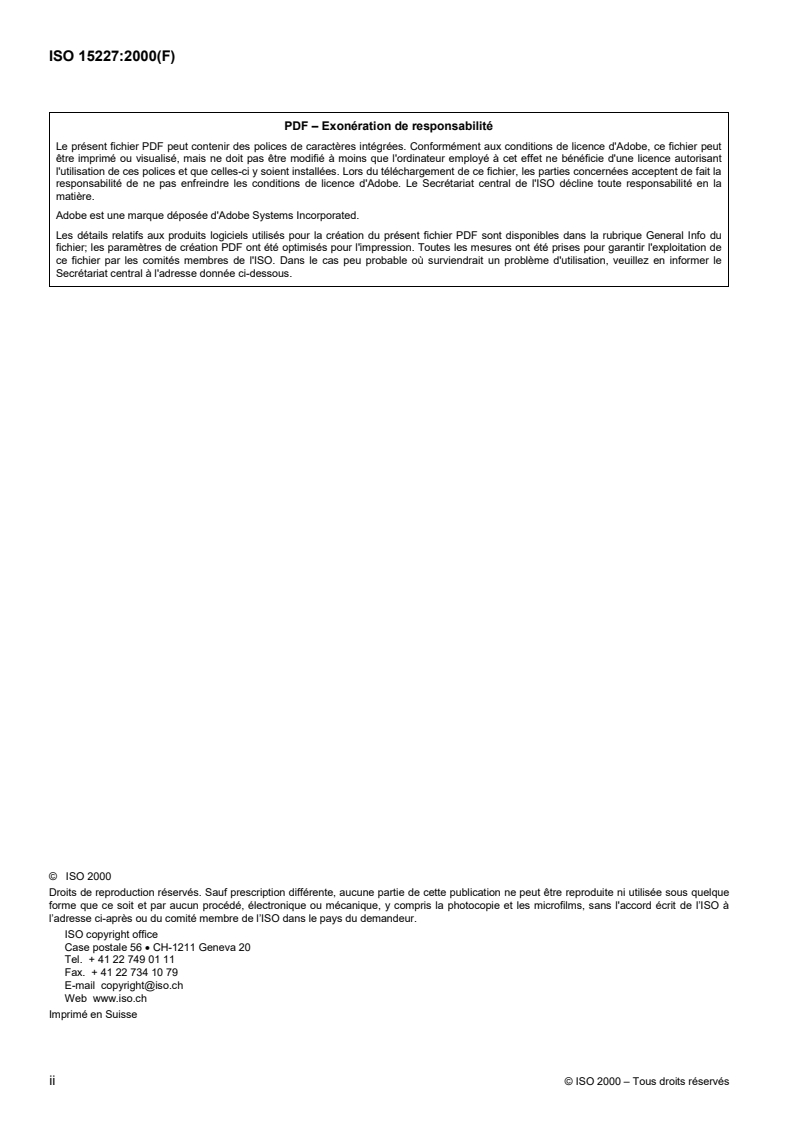

ISO 15227:2000(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2000
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 734 10 79
E-mail [e-mail]
Web www.iso.ch
ImpriméenSuisse
ii © ISO 2000 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 15227:2000(F)

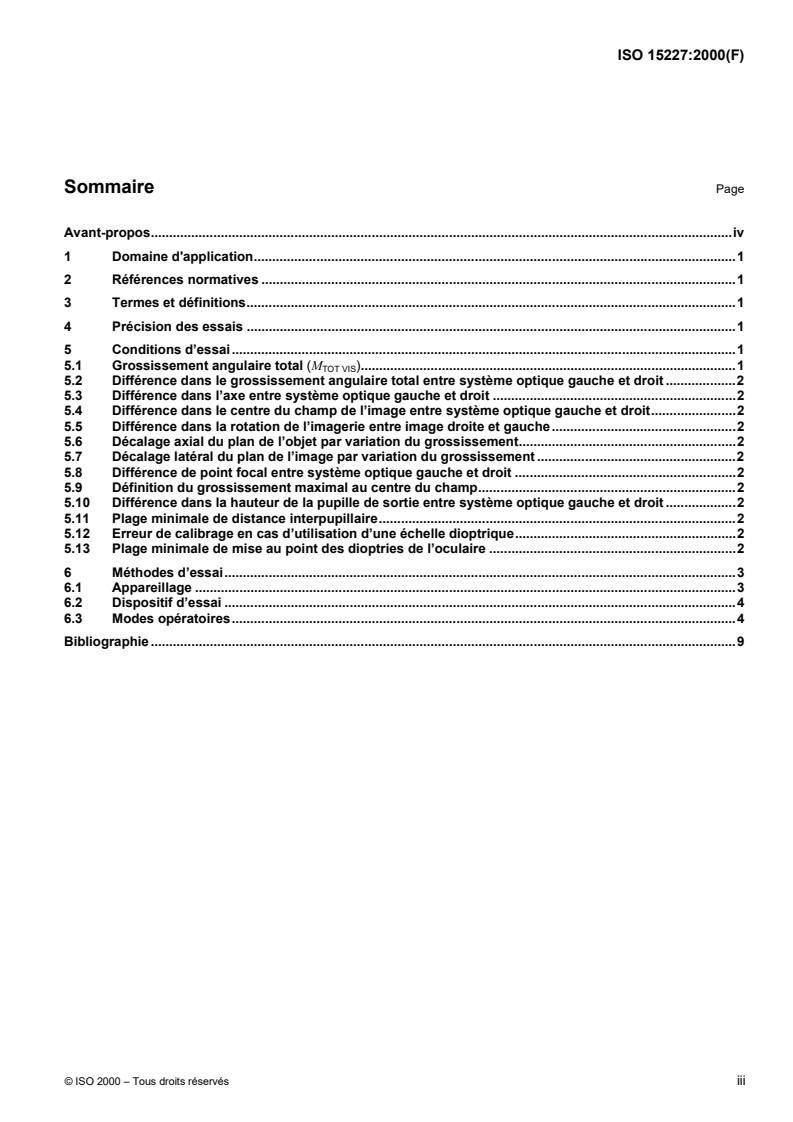

Sommaire Page
Avant-propos.iv
1 Domaine d'application.1
2 Références normatives .1
3 Termes et définitions.1
4 Précision des essais .1
5 Conditions d’essai.1
5.1 Grossissement angulaire total (M ).1
TOT VIS
5.2 Différence dans le grossissement angulaire total entre système optique gauche et droit .2
5.3 Différence dans l’axe entre système optique gauche et droit .2
5.4 Différence dans le centre du champ de l’image entre système optique gauche et droit.2
5.5 Différence dans la rotation de l’imagerie entre image droite et gauche.2
5.6 Décalage axial du plan de l’objet par variation du grossissement.2
5.7 Décalage latéral du plan de l’image par variation du grossissement .2
5.8 Différence de point focal entre système optique gauche et droit .2
5.9 Définition du grossissement maximal au centre du champ.2
5.10 Différence dans la hauteur de la pupille de sortie entre système optique gauche et droit .2
5.11 Plage minimale de distance interpupillaire.2
5.12 Erreur de calibrage en cas d’utilisation d’une échelle dioptrique.2
5.13 Plage minimale de mise au point des dioptries de l’oculaire .2
6 Méthodes d’essai.3
6.1 Appareillage .3
6.2 Dispositif d’essai .4
6.3 Modes opératoires.4
Bibliographie .9
© ISO 2000 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 15227:2000(F)

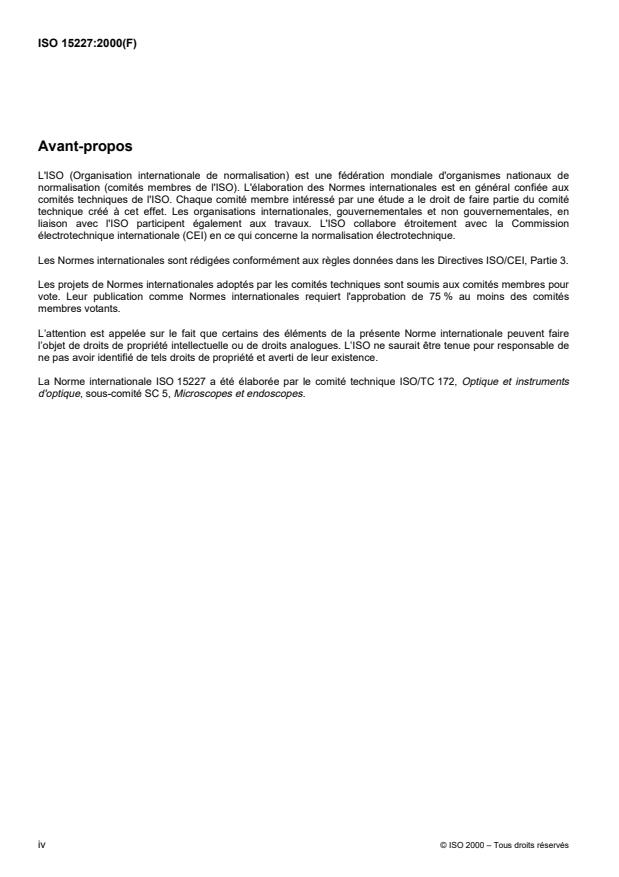

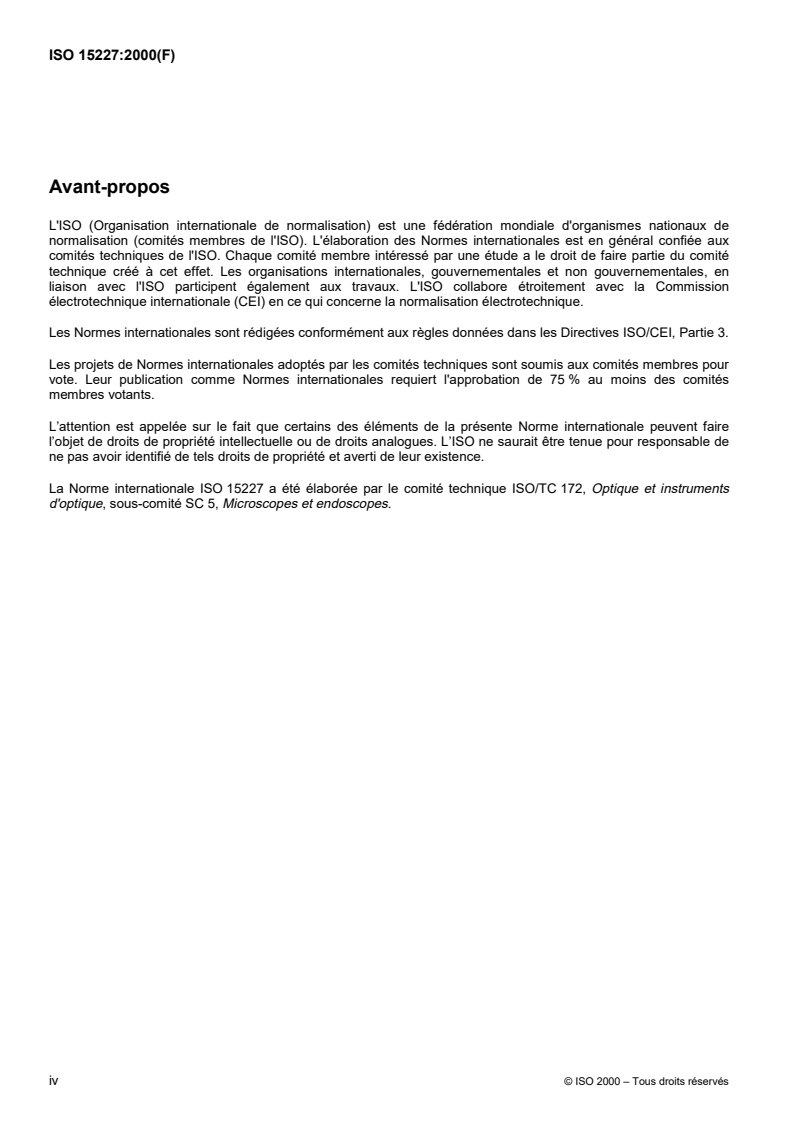

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 15227 a été élaborée par le comité technique ISO/TC 172, Optique et instruments
d'optique, sous-comité SC 5, Microscopes et endoscopes.
iv © ISO 2000 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 15227:2000(F)
Optique et instruments d'optique — Microscopes — Essai des
stéréomicroscopes
1 Domaine d'application
La présente Norme internationale prescrit les conditions d’essai et les méthodes d’essai recommandées pour
garantir les exigences minimales des stéréomicroscopes. Ces exigences minimales sont données dans
l’ISO 10936-1, l’ISO 11884-1 et l’ISO 11884-2.
Les méthodes d’essai prescrites par la présente Norme internationale sont recommandées, mais l’application
d’autres méthodes est permise si les résultats obtenus sont les mêmes.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 10934-1, Optique et instruments d’optique — Vocabulaire de microscopie — Partie 1: Microscopie optique.
ISO/CIE 10526, Illuminants colorimétriques normalisés CIE.
3 Termes et définitions
Pour les besoins de la présente Norme internationale, les termes et définitions donnés dans l’ISO 10934-1
s'appliquent.
4 Précision des essais
Les essais doivent être effectués avec une précision supérieure à 10 % de la valeur à déterminer. Les mesures
doivent être réalisées en conformité avec les règles générales de l’évaluation statistique.
NOTE La précision des méthodes de mesure et des résultats fondés sur l’évaluation statistique est décrite dans
l’ISO 5725.
5 Conditions d’essai
5.1 Grossissement angulaire total (M )
TOT VIS
Le grossissement angulaire total doit être mesuré au grossissement maximal (M ) et au grossissement minimal
max
(M ) sur une ligne médiane verticale.
min
© ISO 2000 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 15227:2000(F)
5.2 Différence dans le grossissement angulaire total entre système optique gauche et droit
La différence doit être mesurée aux grossissements M et M sur une ligne médiane verticale.
max min
5.3 Différence dans l’axe entre système optique gauche et droit
La différence maximale doit être mesurée aux grossissements M et M , chacun à une valeur de distance
max min
interpupillaire (IPD) de 65 mm.
5.4 Différence dans le centre du champ de l’image entre système optique gauche et droit
La différence doit être mesurée aux grossissements M et M , chacun à une valeur de IPD de 65 mm.
max min
5.5 Différence dans la rotation de l’imagerie entre image droite et gauche
La différence doit être mesurée à 55 mm et 75 mm d’IPD.
5.6 Décalage axial du plan de l’objet par variation du grossissement
Le décalage maximal doit être mesuré durant la variation du grossissement du stéréomicroscope entre M et
max
M .
min
5.7 Décalage latéral du plan de l’image par variation du grossissement
Le décalage maximal doit être mesuré durant la variation du grossissement du stéréomicroscope entre M et
max
M .
min
5.8 Différence de point focal entre système optique gauche et droit
La différence doit être mesurée aux grossissements M et M à 0 D sur l’échelle dioptrique.
max min
5.9 Définition du grossissement maximal au centre du champ
Vérifier la mire de définition sous éclairage avec l’illuminant normalisé type A conformément à l’ISO/CIE 10526
ayant une ouverture numérique plus grande que celle de l’objectif du stéréomicroscope.
5.10 Différence dans la hauteur de la pupille de sortie entre système optique gauche et droit
Ladistance doitêtremesuréeà0Dsur l’échelledioptriqueet 65mm d’IPD.
5.11 Plage minimale de distance interpupillaire
La plage doit être mesurée aux pupilles de sortie des oculaires réglés à 0 D sur l’échelle dioptrique.
5.12 Erreur de calibrage en cas d’utilisation d’une échelle dioptrique
L’erreur doit être mesurée à 65 mm d’IPD.
5.13 Plage minimale de mise au point des dioptries de l’oculaire
La plage doit être mesurée à 65 mm d’IPD.
2 © ISO 2000 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 15227:2000(F)
6 Méthodes d’essai
6.1 Appareillage
6.1.1 Double télescope (voir Figure 1).
Deux télescopes sont combinés mécaniquement, la distance et l’angle de convergence qui les séparent étant
réglables ou fixés à la valeur prescrite par le fabricant, tandis que les deux axes optiques restent sur le plan. Des
repères de visée avec réticule en croix, échelles micrométriques et échelles goniométriques sont installés dans les
plans intermédiaires des télescopes.
6.1.2 Testeur dioptrique, placé sur la surface supérieure de l’oculaire.
6.1.3 Télescope de centrage, installé à la place de l’oculaire du télescope afin de centrer la pupille de sortie du
stéréomicroscope.
Légende
1 Oculaires
2 Plans intermédiaires de l’image
3 Objectifs ( f )
OT
4 Oculaires ( f )
OC
5 Plans de l’image primaire
6 Prismes à redressement de l’image
7 Objectifs
8 Plan de l’objet
9 Double télescope avec grossissement entre 2� et 4�
10 Stéréomicroscopes à tester
Figure 1 — Dispositif d'essai avec double télescope
© ISO 2000 – Tous droits réservés 3

---------------------- P
...
