ISO 10110-6:2025
(Main)Optics and photonics — Preparation of drawings for optical elements and systems — Part 6: Centring and tilt tolerances
Optics and photonics — Preparation of drawings for optical elements and systems — Part 6: Centring and tilt tolerances
This document specifies the rules for indicating centring and tilt tolerances for optical elements, subassemblies, and assemblies in the ISO 10110 series, which standardizes drawing indications for optical elements and systems. This document applies to plano surfaces, rotationally invariant (spherical and aspherical) surfaces, circular and non-circular cylindrical (cylindrical and acylindrical) surfaces, and non-symmetrical surfaces (general surfaces). General surfaces are described using ISO 10110-19.
Optique et photonique — Indications sur les dessins pour éléments et systèmes optiques — Partie 6: Tolérances de centrage et d'inclinaison
Le présent document spécifie les règles d'indication des tolérances de centrage et d'inclinaison des éléments, sous-ensembles, et ensembles optiques dans la série de l'ISO 10110, qui normalise les indications sur les dessins pour les éléments et systèmes optiques. Le présent document s'applique aux surfaces planes, surfaces symétriques de révolution (sphériques et asphériques), aux surfaces cylindriques circulaires et non circulaires (cylindriques et acylindriques) et aux surfaces non symétriques (de forme quelconque). Les descriptions générales de surface sont traitées dans l'ISO 10110-19.
General Information
Relations
Buy Standard
Standards Content (Sample)

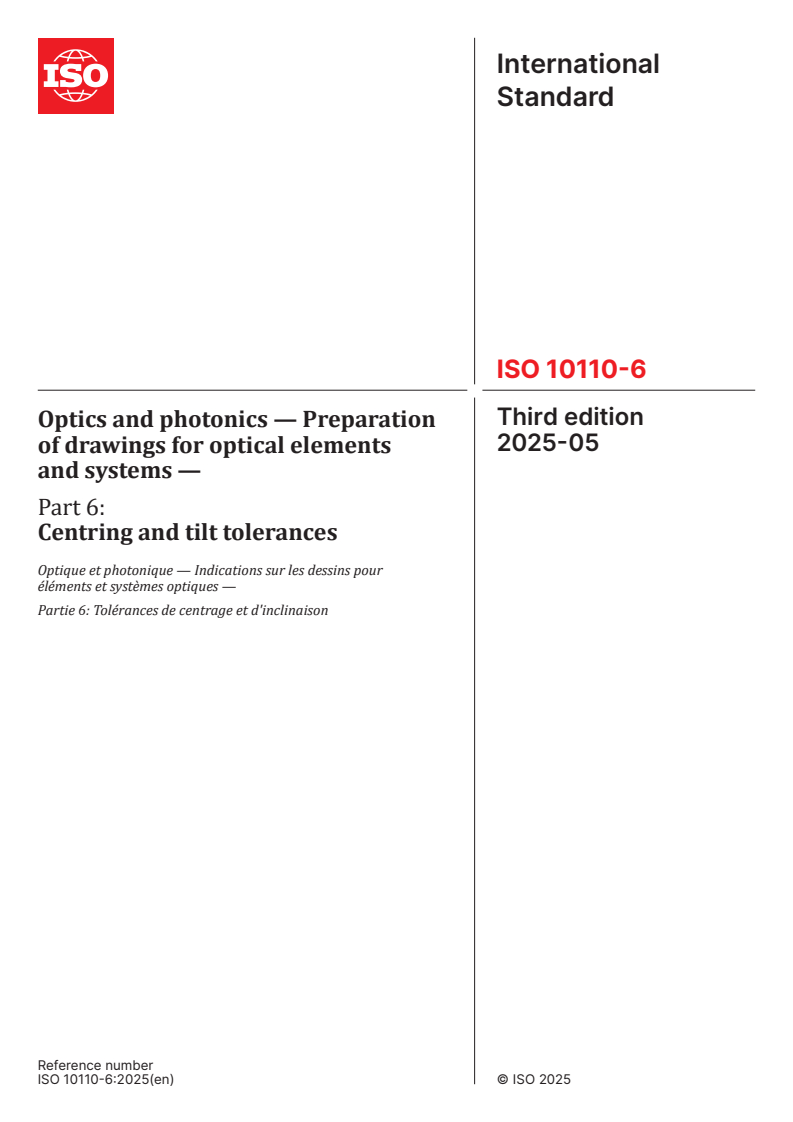

International
Standard
ISO 10110-6
Third edition
Optics and photonics — Preparation
2025-05
of drawings for optical elements
and systems —
Part 6:
Centring and tilt tolerances
Optique et photonique — Indications sur les dessins pour
éléments et systèmes optiques —
Partie 6: Tolérances de centrage et d'inclinaison
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Specification of centring and tilt tolerances . 8
4.1 General .8
4.2 Individual spherical or plano surfaces .8
4.3 Individual aspheric surfaces .8
4.4 Individual circular cylindrical surfaces .9
4.5 Individual non-circular cylindrical (acylindrical) surfaces .9
4.6 Individual surfaces without simple symmetries .10
4.7 Optical elements and subassemblies .10
4.8 Cement wedge in cemented optical assemblies .11
4.9 Surfaces without optical function .11
4.10 Field stops, reticles, etc .11
5 Indication in drawings.11
5.1 Datum axis.11
5.2 Centring and tilt tolerance . 12
5.3 Location of indication . 13
6 Examples .13
Annex A (informative) Guidance for the use of datums, datum features, datum systems, and
tolerances for optics .23
Bibliography .28
iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 172, Optics and photonics, Subcommittee SC 1,
Fundamental standards.
This third edition cancels and replaces the second edition (ISO 10110-6:2015), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— title and scope have been changed to include tilt tolerances as well as centring tolerances;
— clarified the definitions of datum features and datums to be more consistent with standard practice;
— added a definition of a circular datum feature and a circular datum;
— clarified the conditions in which the datums need not be indicated on the drawing;
— removed the use of a target datum symbol and replaced it with the simpler circular datum;
— added examples of surface tilt and beam deviation tolerances for plates and prisms;
— removed Figure 20;
— added an informative Annex A as a guidance to datums, datum features, datum systems, and tolerances.
A list of all parts in the ISO 10110 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
International Standard ISO 10110-6:2025(en)
Optics and photonics — Preparation of drawings for optical
elements and systems —
Part 6:
Centring and tilt tolerances
1 Scope
This document specifies the rules for indicating centring and tilt tolerances for optical elements,
subassemblies, and assemblies in the ISO 10110 series, which standardizes drawing indications for optical
elements and systems.
This document applies to plano surfaces, rotationally invariant (spherical and aspherical) surfaces, circular
and non-circular cylindrical (cylindrical and acylindrical) surfaces, and non-symmetrical surfaces (general
surfaces). General surfaces are described using ISO 10110-19.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 1101, Geometrical product specifications (GPS) — Geometrical tolerancing — Tolerances of form,
orientation, location and run-out
ISO 10110-1, Optics and photonics — Preparation of drawings for optical elements and systems — Part 1: General
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 1101 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
optical surface
surface performing an optical function upon the incident light
Note 1 to entry: Optical surfaces can be of different degrees of complexity. Correspondingly, the number of the degrees
of freedom needed for describing the orientation and location of the surface increases with complexity.
Note 2 to entry: Optical functions may include e.g. reflection, refraction, spectral filtration, and patterning (as in a
reticle or CGH).
3.2
optical element
part with one or more optical surfaces (3.1) providing an optical function
EXAMPLE One optical surface (e.g. parabolic mirror), two optical surfaces (e.g. lens), or more than two optical
surfaces (e.g. cube corner prism).
3.3
optical subassembly
combination of optical elements (3.2) intended to function together, whether cemented or uncemented (e.g.
doublets, triplets, Schmidt–Pechan prisms, cube beamsplitters)
3.4
opto-mechanical subassembly
combination of an optical element (3.2) and/or an optical subassembly (3.3) and one or more mechanical
elements including a mechanical interface to the superior system
EXAMPLE A lens element fixed in a lens tube.
3.5
assembly
combination of optical elements (3.2), optical subassemblies (3.3), opto-mechanical subassemblies (3.4) and/or
other mechanical parts
3.6
optical system
complete system composed of one or more optical assemblies (3.5) or elements (3.2) providing a function
with defined optical performance
3.7
optical axis
theoretical axis which is given by the optical design and represents the central path for the main function of
the optical system (3.6)
Note 1 to entry: The optical axis may be located off-axis from the axis connecting the nominal centres of curvature of
a series of optical elements, or the aspheric datum axis.
3.8
datum feature
real (non-ideal) integral feature used for establishing a datum (3.9)
Note 1 to entry: A datum feature should be accessible and of sufficient size to permit its use (such as the outer edge of
the lens cylinder or a spherical surface).
Note 2 to entry: As datum features are subject to manufacturing imperfections and variations, it could be necessary,
where appropriate, to specify tolerances of form to them (see ISO 5459).
[SOURCE: ISO 5459:2024, 3.2, modified —For the purposes of this part of ISO 10110, Note 1 to entry and
Note 2 to entry have been changed].
3.9
datum
theoretically exact geometric reference (such as points, axes, planes, etc.) to which toleranced features
are related
Note 1 to entry: Datums can be based on one or more datum features (3.8) of a part.
3.10
common datum
datum (3.9) established from two or more datum features (3.8) considered simultaneously
Note 1 to entry: The two or more features are of equal order of priority (see ISO 5459).
[SOURCE: ISO 5459:2024, 3.9, modified — For the purposes of this part of ISO 10110, Note 1 to entry has
been changed].
3.11
datum system
group of two or more separate datums (3.9) used as a combined reference for a toleranced feature
Note 1 to entry: The sequence of the indicated datums is of considerable influence on the resulting reference (see
ISO 5459).
Note 2 to entry: This document allows implicit and explicit datum notations. If the datum order is not explicitly
identified, the datum order is assumed to be alphabetic.
3.12
datum axis
theoretically exact axis based on one or more datums (3.9)
3.13
datum point
theoretically exact point based on one or more datums (3.9)
Note 1 to entry: A datum point serves as an additional reference to the location of an optical system (3.6).
Note 2 to entry: A datum point may be a specified point on the datum axis (3.12).
3.14
edge cylinder datum feature
instance of an outer edge or inner bore of an optical element (3.2) or
...

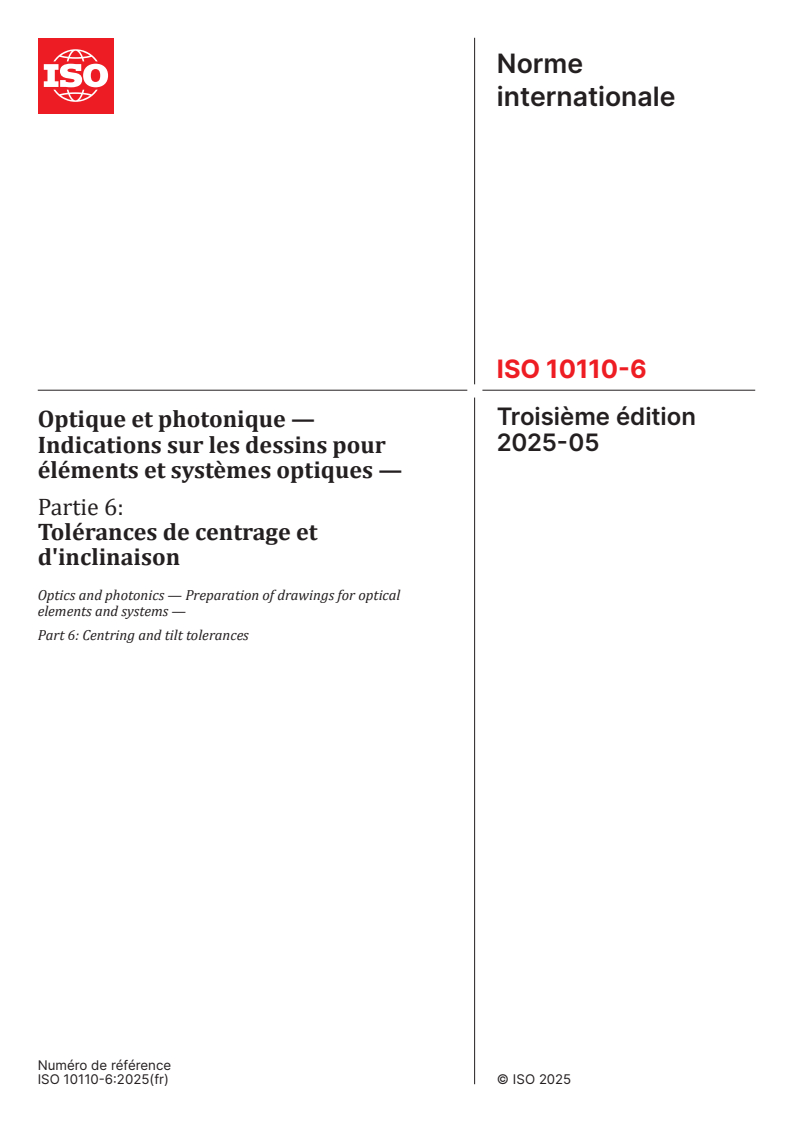

Norme
internationale
ISO 10110-6
Troisième édition
Optique et photonique —
2025-05
Indications sur les dessins pour
éléments et systèmes optiques —
Partie 6:
Tolérances de centrage et
d'inclinaison
Optics and photonics — Preparation of drawings for optical
elements and systems —
Part 6: Centring and tilt tolerances
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Spécification des tolérances de centrage et d'inclinaison . 8
4.1 Généralités .8
4.2 Surfaces planes ou sphériques individuelles .8
4.3 Surfaces asphériques individuelles .8
4.4 Surfaces cylindriques circulaires individuelles .9
4.5 Surfaces cylindriques non circulaires (acylindrique) individuelles .9
4.6 Surfaces individuelles sans symétries simples .10
4.7 Sous-ensembles et éléments optiques .10
4.8 Cale en ciment dans les ensembles optiques collés.11
4.9 Surface sans fonction optique .11
4.10 Diaphragmes de champ, réticules, etc .11
5 Indication sur les dessins .11
5.1 Axe de référence .11
5.2 Tolérance de centrage et d'inclinaison . 12
5.3 Localisation des indications . 13
6 Exemples .13
Annexe A (informative) Lignes directrices pour l’utilisation de références spécifiées, éléments
de référence, systèmes de références spécifiées et tolérances pour optiques .23
Bibliographie .28
iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
https://www.iso.org/fr/directives-and-policies.html).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/iso/fr/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 172, Optique et photonique, sous-comité
SC 1, Normes fondamentales.
Cette troisième édition annule et remplace la deuxième édition (ISO 10110-6:2015), qui a fait l'objet d'une
révision technique.
Les principales modifications par rapport à l'édition précédente sont les suivantes:
— le titre et le domaine d'application ont été modifiés pour inclure les tolérances d'inclinaison ainsi que les
tolérances de centrage;
— clarification des définitions des éléments de référence et des références spécifiées afin de les rendre plus
cohérentes avec la pratique courante;
— ajout d'une définition d'un élément de référence circulaire et d'une référence spécifiée circulaire;
— clarification des conditions dans lesquelles il n'est pas nécessaire d'indiquer les références spécifiées sur
le dessin;
— suppression de l'utilisation d'un symbole de référence partielle et remplacement par une référence
spécifiée circulaire plus simple;
— ajout d'exemples de tolérances d'inclinaison de la surface et de déviation du rayon pour les plaques et les
prismes;
— suppression de la Figure 20;
— ajout d'une Annexe A informative comme lignes directrices pour les références spécifiées, les éléments
de référence, les systèmes de référence spécifiée et les tolérances.
iv
Une liste de toutes les parties de la série ISO 10110 se trouve sur le site web de l'ISO.
Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent
document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l'adresse www.iso.org/fr/members.html.
v
Norme internationale ISO 10110-6:2025(fr)
Optique et photonique — Indications sur les dessins pour
éléments et systèmes optiques —
Partie 6:
Tolérances de centrage et d'inclinaison
1 Domaine d'application
Le présent document spécifie les règles d'indication des tolérances de centrage et d'inclinaison des éléments,
sous-ensembles, et ensembles optiques dans la série de l'ISO 10110, qui normalise les indications sur les
dessins pour les éléments et systèmes optiques.
Le présent document s'applique aux surfaces planes, surfaces symétriques de révolution (sphériques et
asphériques), aux surfaces cylindriques circulaires et non circulaires (cylindriques et acylindriques) et aux
surfaces non symétriques (de forme quelconque). Les descriptions générales de surface sont traitées dans
l'ISO 10110-19.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 1101, Spécification géométrique des produits (GPS) — Tolérancement géométrique — Tolérancement de
forme, orientation, position et battement
ISO 10110-1, Optique et photonique — Indications sur les dessins pour éléments et systèmes optiques — Partie
1: Généralités
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l'ISO 1101 ainsi que les suivants
s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1
surface optique
surface remplissant une fonction optique sur la lumière incidente
Note 1 à l'article: Les surfaces optiques peuvent être de différents niveaux de complexité. Le nombre de degrés de
liberté nécessaires à la description de l'orientation et de l'emplacement de la surface augmente proportionnellement à
la complexité.
Note 2 à l'article: Les fonctions optiques peuvent comprendre, par exemple, la réflexion, la réfraction, le filtrage
spectral et le modelage(comme dans un réticule ou un CGH).
3.2
élément optique
partie fournissant une fonction optique avec une ou plusieurs surfaces optiques (3.1)
EXEMPLE Une surface optique (par exemple: miroir parabolique), deux surfaces optiques (par exemple lentille),
plus de deux surfaces optiques (par exemple prisme coin de cube).
3.3
sous-ensemble optique
combinaison d'un ou plusieurs éléments optiques (3.2) censés fonctionner ensemble, collés ou non-collés (par
exemple doublets, triplets, prismes de Schmidt-Pechan, cube ou séparateurs de faisceau)
3.4
sous-ensemble opto-mécanique
combinaison d'un élément optique (3.2) et/ou d'un sous-ensemble optique (3.3) et d'un ou plusieurs éléments
mécaniques incluant une interface mécanique vers le système supérieur
EXEMPLE Une lentille fixée dans un tube à lentille.
3.5
assemblage
combinaison d'éléments optiques (3.2), de sous-ensembles optiques (3.3), de sous-ensembles opto-mécaniques
(3.4) et/ou d'autres pièces mécaniques
3.6
système optique
système complet composé d’un ou plusieurs assemblages (3.5) ou éléments optiques (3.2) fournissant une
fonction avec une performance optique définie
3.7
axe optique
axe théorique qui est donné par la conception optique et représente le chemin central de la fonction
principale du système optique (3.6)
Note 1 à l'article: L'axe optique peut être situé en dehors de l'axe reliant les centres de courbure nominaux d'une série
d'éléments optiques, ou de l'axe de référence asphérique.
3.8
élément de référence
élément intégral réel (non idéal) utilisé pour établir une référence spécifiée (3.9)
Note 1 à l'article: Il convient qu'un élément de référence soit accessible et de taille suffisante pour permettre son
utilisation (comme l'arête extérieure du cylindre de lentille ou une surface sphérique).
Note 2 à l'article: Les éléments de référence sont soumis aux imperfections et variations liées à la fabrication, il peut
donc être nécessaire de leur spécifier des tolérances de forme le cas échéant (voir l'ISO 5459).
[SOURCE: ISO 5459:2024, 3.2, modifiée — Pour les besoins de la présente partie de l'ISO 10110, les
Note 1 à l'article et Note 2 à l'article ont été modifiées.]
3.9
référence spécifiée
référence géométrique théoriquement exacte (comme des points, des axes, des plans, etc.) à laquelle des
caractéristiques de tolérances sont liées
Note 1 à
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
