ISO/TS 10811-2:2000

Mechanical vibration and shock — Vibration and shock in buildings with sensitive equipment — Part 2: Classification

This part of ISO/TS 10811 defines a method for the classification of shock and vibration in buildings from measurements in accordance with ISO/TS 10811-1. A classification system of environmental vibration conditions should serve as guidelines for designers, manufacturers and users of equipment sensitive to shock and vibration, and for building constructors. The types of shock and vibration considered are those transmitted from floors, tables, walls, ceilings or isolation systems into an equipment unit. They can be generated by the following: a) external sources, for example traffic (by road, rail or air), or building and construction activities such as blasting, piling and vibratory compaction; the vibration response to sonic booms and acoustical excitations is also included, as well as weather-induced vibration; b) equipment for indoor use, such as punch presses, forging hammers, rotary equipment (air compressors, air conditioner systems, etc.) and heavy equipment transported or operated inside a building; c) human activities in connection with the service or operation of the equipment, for example, people walking, especially on raised floors. The frequency range of interest is normally 2 Hz to 200 Hz. Normally the dominant frequencies are less than 100 Hz because they represent the response of the elements in the building. This part of ISO/TS 10811 deals only with vibration from a maximum amplitude point of view. The concept of vibration dose (for example as for estimation of fatigue life) is not treated.

Vibrations et chocs mécaniques — Vibrations et chocs dans les bâtiments abritant des équipements sensibles — Partie 2: Classification

La présente partie de l'ISO/TS 10811 définit une méthode de classification des chocs et des vibrations dans les bâtiments à partir de mesurages effectués conformément à l'ISO/TS 10811-1. Il convient que le système de classification des régimes vibratoires ambiants soit utilisé comme ligne directrice par les concepteurs, les constructeurs et les utilisateurs d'équipements sensibles aux chocs et aux vibrations, ainsi que par les entrepreneurs de construction. Les types de chocs et de vibrations pris en considération sont ceux transmis à un équipement par les planchers, les panneaux de revêtement, les murs, les plafonds ou les systèmes d'isolation. Ils peuvent être générés par: a) des sources extérieures, par exemple trafic (routier, ferroviaire ou aérien) ou activités liées au bâtiment et à la construction telles que les explosions, le battage de pieux et le vibrofonçage; la tenue aux vibrations dues au bang sonique et aux excitations acoustiques est également prise en compte, de même que les vibrations attribuables aux conditions climatiques; b) des équipements à usage intérieur, tel que les presses mécaniques, les marteaux-pilons, les machines tournantes (compresseurs pneumatiques, systèmes de conditionnement d'air, etc.) ainsi que le matériel lourd transporté ou utilisé à l'intérieur d'un bâtiment; c) les activités humaines en rapport avec l'entretien ou le fonctionnement du matériel, par exemple les déplacements de personnes, en particulier sur des faux planchers. Le domaine de fréquences représentatif est normalement compris entre 2 Hz et 200 Hz. Les fréquences dominantes sont généralement inférieures à 100 Hz dans la mesure où elles représentent la réponse des éléments dans le bâtiment. La présente partie de l'ISO/TS 10811 traite des vibrations uniquement du point de vue de leur amplitude maximale. Le concept de quantité de vibrations (par exemple dans l'optique d'une estimation de la résistance à la fatigue) n'est pas traité.

General Information

• Status: Published
• Publication Date: 07-Jun-2000
• ICS: 17.160 - Vibrations, shock and vibration measurements
• ICS: 91.120.25 - Seismic and vibration protection
• Technical Committee: ISO/TC 108/SC 2 - Measurement and evaluation of mechanical vibration and shock as applied to machines, vehicles and structures
• Drafting Committee: ISO/TC 108/SC 2 - Measurement and evaluation of mechanical vibration and shock as applied to machines, vehicles and structures
• Current Stage: 9093 - International Standard confirmed
• Start Date: 19-Feb-2024
• Completion Date: 13-Dec-2025

Standards Content (Sample)

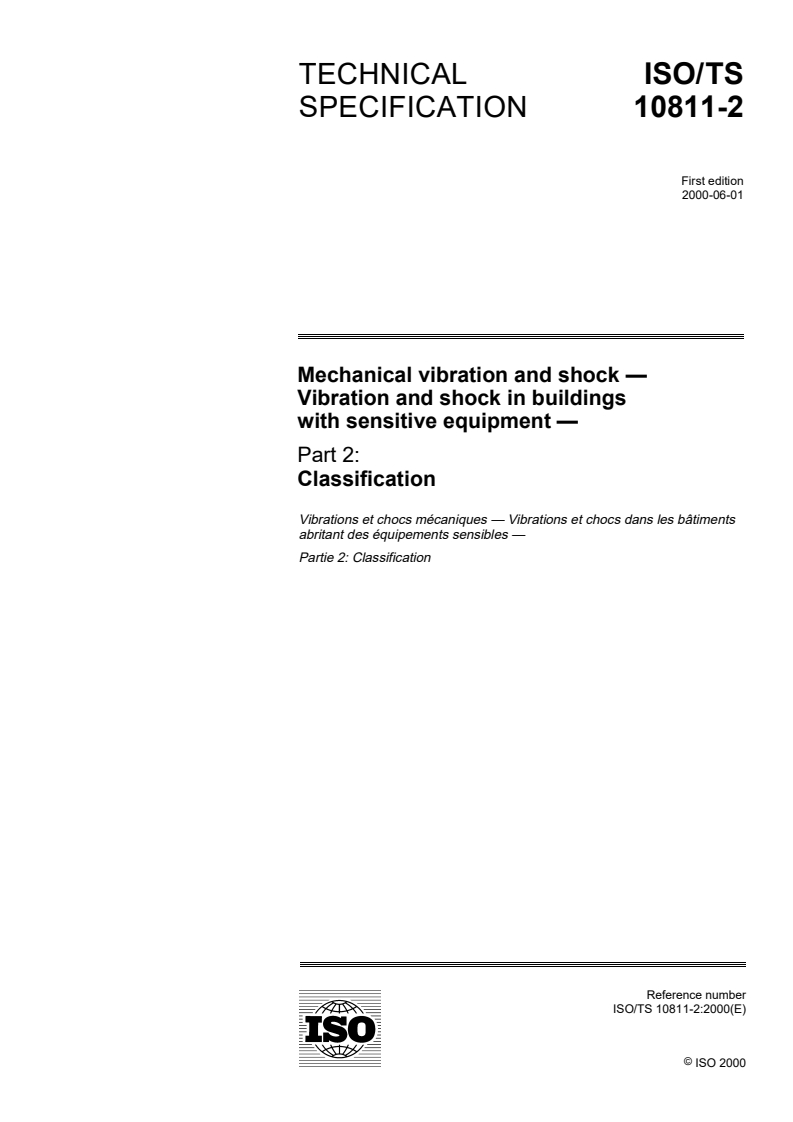

TECHNICAL ISO/TS
SPECIFICATION 10811-2
First edition
2000-06-01
Mechanical vibration and shock —
Vibration and shock in buildings
with sensitive equipment —
Part 2:
Classification
Vibrations et chocs mécaniques — Vibrations et chocs dans les bâtiments
abritant des équipements sensibles —
Partie 2: Classification
Reference number
©
ISO 2000
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 734 10 79
E-mail [e-mail]
Web www.iso.ch
Printed in Switzerland
ii © ISO 2000 – All rights reserved

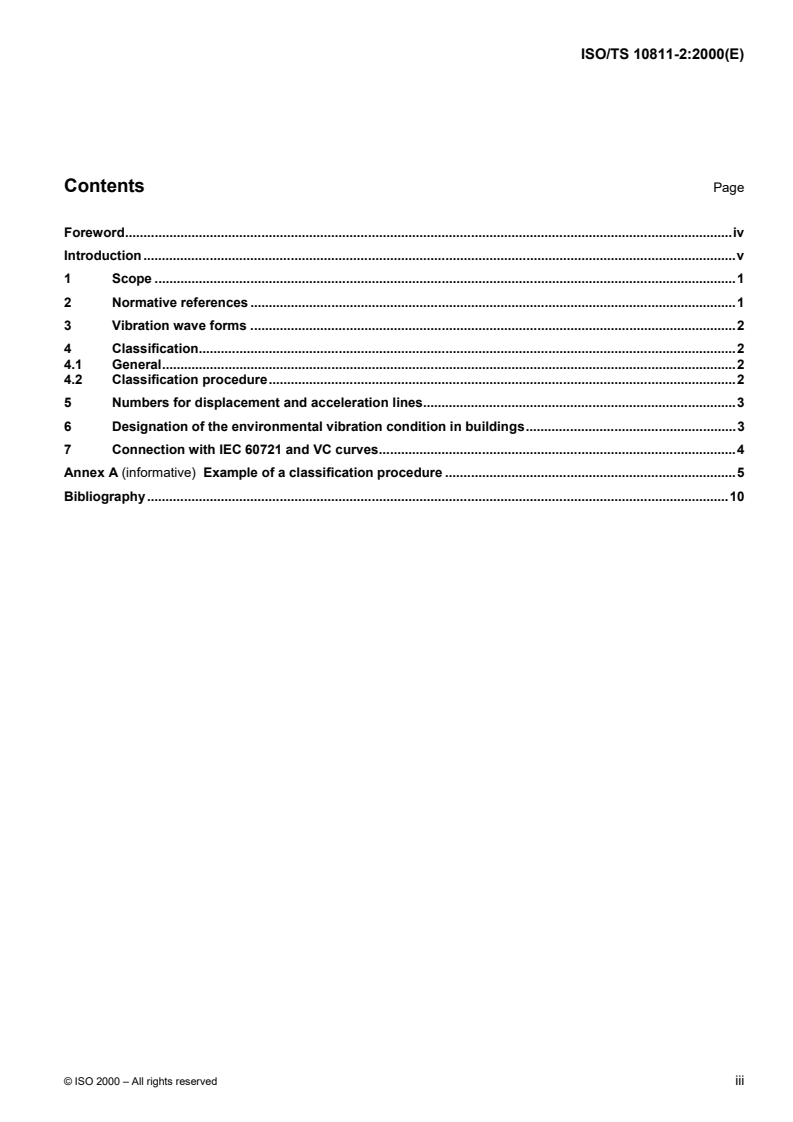

Contents Page
Foreword.iv
Introduction.v
1 Scope .1
2 Normative references .1
3 Vibration wave forms .2
4 Classification.2
4.1 General.2
4.2 Classification procedure.2
5 Numbers for displacement and acceleration lines.3
6 Designation of the environmental vibration condition in buildings.3
7 Connection with IEC 60721 and VC curves.4
Annex A (informative) Example of a classification procedure .5
Bibliography.10
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
In other circumstances, particularly when there is an urgent market requirement for such documents, a technical
committee may decide to publish other types of normative document:
� an ISO Publicly Available Specification (ISO/PAS) represents an agreement between technical experts in an
ISO working group and is accepted for publication if it is approved by more than 50 % of the members of the
parent committee casting a vote;
� an ISO Technical Specification (ISO/TS) represents an agreement between the members of a technical
committee and is accepted for publication if it is approved by 2/3 of the members of the committee casting a
vote.
An ISO/PAS or ISO/TS is reviewed every three years with a view to deciding whether it can be transformed into an
International Standard.
Attention is drawn to the possibility that some of the elements of this part of ISO/TR 10811 may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO/TS 10811-2 was prepared by Technical Committee ISO/TC 108, Mechanical vibration and shock,
Subcommittee SC 2, Measurement and evaluation of mechanical vibration and shock as applied to machines,
vehicles and structures.
ISO/TS 10811 consists of the following parts, under the general title Mechanical vibration and shock — Vibration
and shock in buildings with sensitive equipment:
� Part 1: Measurement and evaluation
� Part 2: Classification
Annex A of this part of ISO/TS 10811 is for information only.
iv © ISO 2000 – All rights reserved

Introduction
This part of ISO/TS 10811 provides a simplified means of classifying site measurement data using a simplified
spectrum which is characterized by three numbers. The basic idea for the classification is to fit a simplified constant
displacement/constant velocity/constant acceleration spectrum to the measured one. The simplified spectrum will
then be characterized by three numbers: one velocity r.m.s. value and two transition frequencies.
TECHNICAL SPECIFICATION ISO/TS 10811-2:2000(E)
Mechanical vibration and shock — Vibration and shock
in buildings with sensitive equipment —
Part 2:
Classification
1 Scope
This part of ISO/TS 10811 defines a method for the classification of shock and vibration in buildings from
measurements in accordance with ISO/TS 10811-1. A classification system of environmental vibration conditions
should serve as guidelines for designers, manufacturers and users of equipment sensitive to shock and vibration,
and for building constructors.
The types of shock and vibration considered are those transmitted from floors, tables, walls, ceilings or isolation
systems into an equipment unit. They can be generated by the following:
a) external sources, for example traffic (by road, rail or air), or building and construction activities such as
blasting, piling and vibratory compaction; the vibration response to sonic booms and acoustical excitations is
also included, as well as weather-induced vibration;
b) equipment for indoor use, such as punch presses, forging hammers, rotary equipment (air compressors, air
conditioner systems, etc.) and heavy equipment transported or operated inside a building;
c) human activities in connection with the service or operation of the equipment, for example, people walking,
especially on raised floors.
The frequency range of interest is normally 2 Hz to 200 Hz. Normally the dominant frequencies are less than
100 Hz because they represent the response of the elements in the building.
This part of ISO/TS 10811 deals only with vibration from a maximum amplitude point of view. The concept of
vibration dose (for example as for estimation of fatigue life) is not treated.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this part of ISO/TS 10811. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this part of ISO/TS 10811 are encouraged to
investigate the possibility of applying the most recent editions
...

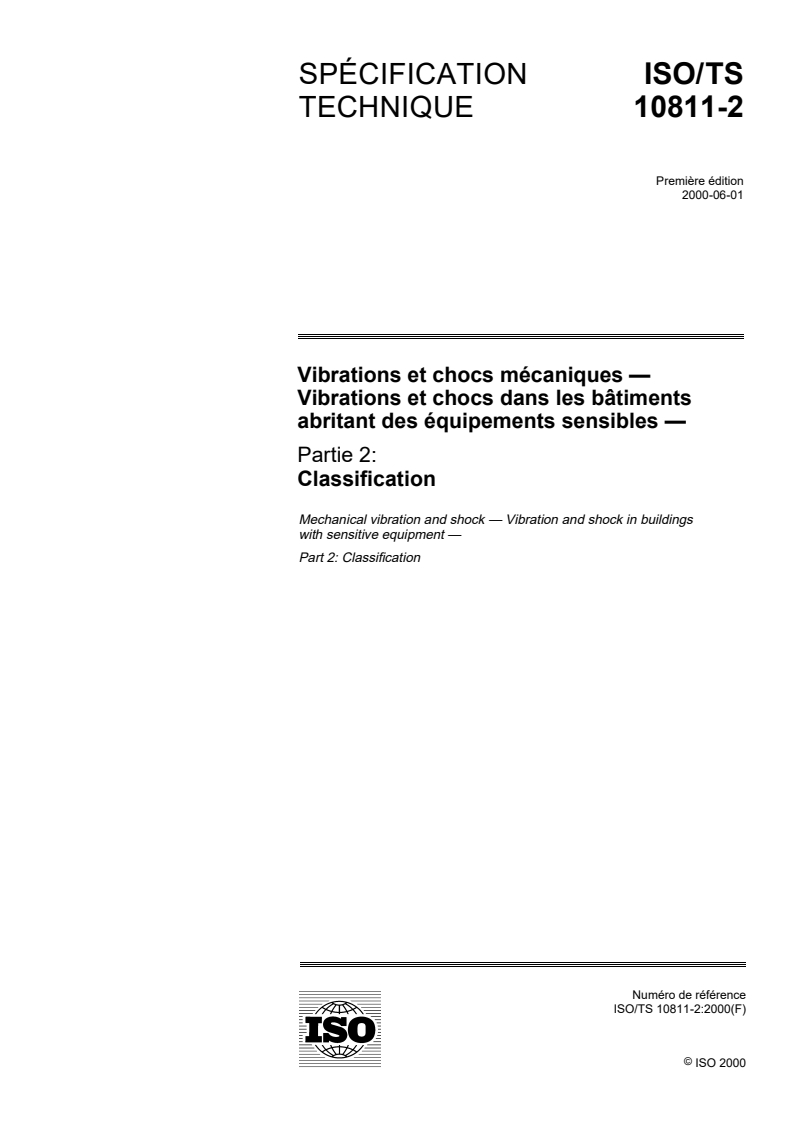

SPÉCIFICATION ISO/TS
TECHNIQUE 10811-2
Première édition
2000-06-01
Vibrations et chocs mécaniques —
Vibrations et chocs dans les bâtiments
abritant des équipements sensibles —
Partie 2:
Classification
Mechanical vibration and shock — Vibration and shock in buildings
with sensitive equipment —
Part 2: Classification
Numéro de référence
©
ISO 2000
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 734 10 79
E-mail [e-mail]
Web www.iso.ch
ImpriméenSuisse
ii © ISO 2000 – Tous droits réservés

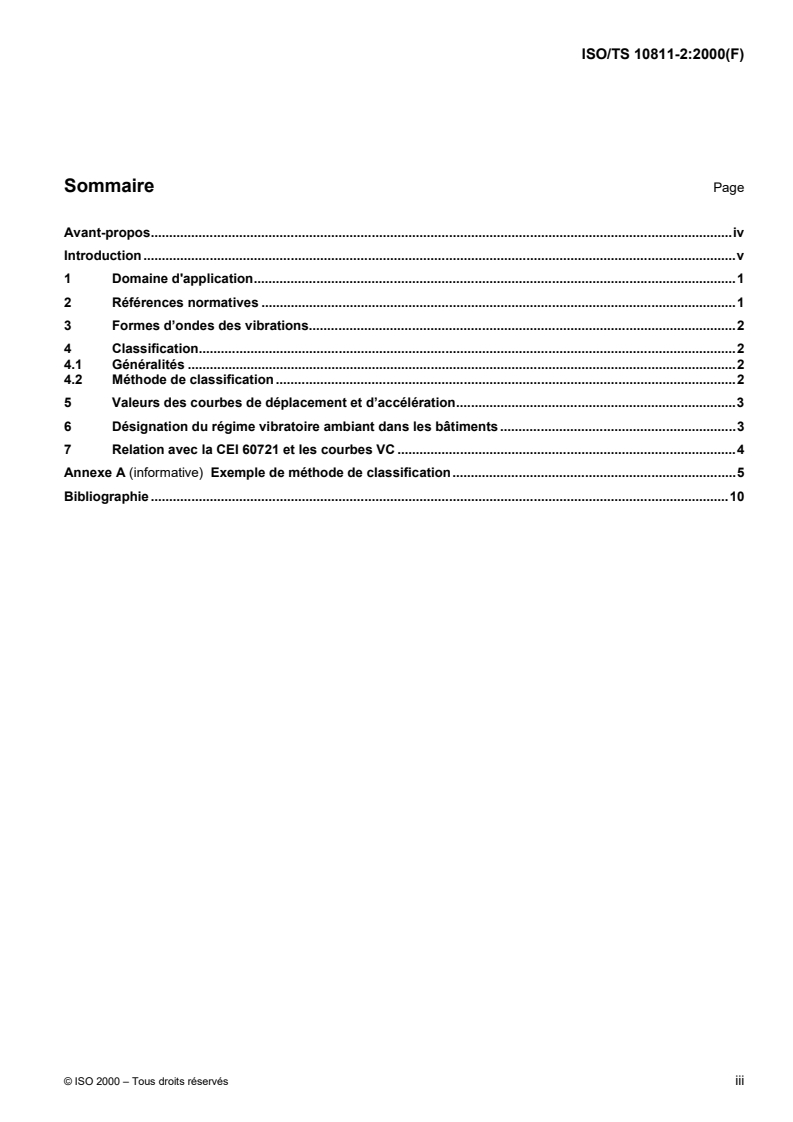

Sommaire Page
Avant-propos.iv
Introduction.v
1 Domaine d'application.1
2 Références normatives .1
3 Formes d’ondes des vibrations.2
4 Classification.2
4.1 Généralités .2
4.2 Méthode de classification .2
5 Valeurs des courbes de déplacement et d’accélération.3
6 Désignation du régime vibratoire ambiant dans les bâtiments .3
7 Relation avec la CEI 60721 et les courbes VC .4
Annexe A (informative) Exemple de méthode de classification.5
Bibliographie .10
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
Dans d’autres circonstances, en particulier lorsqu’il existe une demande urgente du marché, un comité technique
peut décider de publier d’autres types de documents normatifs:
� une Spécification publiquement disponible ISO (ISO/PAS) représente un accord entre les experts dans un
groupe de travail ISO et est acceptée pour publication si elle est approuvée par plus de 50 % des membres
votants du comité dont relève le groupe de travail;
� une Spécification technique ISO (ISO/TS) représente un accord entre les membres d’un comité technique et
est acceptée pour publication si elle est approuvée par 2/3 des membres votants du comité.
Les ISO/PAS et ISO/TS font l’objet d’un nouvel examen tous les trois ans afin de décider éventuellement de leur
transformation en Normes internationales.
L’attention est appelée sur le fait que certains des éléments de la présente partie de l’ISO/TS 10811 peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO/TS 10811-2 a été élaborée par le Comité technique ISO/TC 108, Vibrations et chocs mécaniques,
sous-comité SC 2, Mesure et évaluation des vibrations et chocs mécaniques intéressant les machines, les
véhicules et les structures.
L'ISO/TS 10811 comprend les parties suivantes, présentées sous le titre général Vibrations et chocs mécaniques —
Vibrations et chocs dans les bâtiments abritant des équipements sensibles:
� Partie 1: Mesurage et évaluation
� Partie 2: Classification
L’annexe A de la présente partie de l’ISO/TS 10811 est donnée uniquement à titre d’information.
iv © ISO 2000 – Tous droits réservés

Introduction
La présente partie de l’ISO/TS 10811 fournit un moyen simple pour classer des résultats de mesurage sur site à
partir d’un spectre simplifié caractérisé par trois valeurs. L’idée à la base de la classification étant de définir à partir
du spectre mesuré un spectre simplifié «déplacement constant/vitesse constante/accélération constante»; le
spectre simplifié est alors caractérisé par trois valeurs: une valeur efficace de vitesse et deux valeurs de
fréquences de transition.
SPÉCIFICATION TECHNIQUE ISO/TS 10811-2:2000(F)
Vibrations et chocs mécaniques — Vibrations et chocs
dans les bâtiments abritant des équipements sensibles —
Partie 2:
Classification
1 Domaine d'application
La présente partie de l’ISO/TS 10811 définit une méthode de classification des chocs et des vibrations dans les
bâtiments à partir de mesurages effectués conformément à l’ISO/TS 10811-1. Il convient que le système de
classification des régimes vibratoires ambiants soit utilisé comme ligne directrice par les concepteurs, les
constructeurs et les utilisateurs d’équipements sensibles aux chocs et aux vibrations, ainsi que par les
entrepreneurs de construction.
Les types de chocs et de vibrations pris en considération sont ceux transmis à un équipement par les planchers,
les panneaux de revêtement, les murs, les plafonds ou les systèmes d’isolation. Ils peuvent être générés par:
a) des sources extérieures, par exemple trafic (routier, ferroviaire ou aérien) ou activités liées au bâtiment et à la
construction telles que les explosions, le battage de pieux et le vibrofonçage; la tenue aux vibrations dues au
bang sonique et aux excitations acoustiques est également prise en compte, de même que les vibrations
attribuables aux conditions climatiques;
b) des équipements à usage intérieur, tel que les presses mécaniques, les marteaux-pilons, les machines
tournantes (compresseurs pneumatiques, systèmes de conditionnement d’air, etc.) ainsi que le matériel lourd
transporté ou utilisé à l’intérieur d’un bâtiment;
c) les activités humaines en rapport avec l’entretien ou le fonctionnement du matériel, par exemple les
déplacements de personnes, en particulier sur des faux planchers.
Le domaine de fréquences représentatif est normalement compris entre 2 Hz et 200 Hz. Les fréquences
dominantes sont généralement inférieures à 100 Hz dans la mesure où elles représentent la réponse des éléments
dans le bâtiment.
La présente partie de l’ISO/TS 10811 traite des vibrations uniquement du point de vue de leur amplitude maximale.
Le concept de quantité de vibrations (par exemple dans l’optique d’une estimation de la résistance à la fatigue)
n’est pas traité.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente partie de l’ISO/TS 10811. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente partie de l’ISO/TS 10811 sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les mem
...
