Cranes — Requirements for mechanisms — Part 5: Bridge and gantry cranes

ISO 10972-5:2006 establishes the particular requirements relating to mechanisms for bridge and gantry cranes as defined in ISO 4306-1. The general requirements for mechanisms for cranes are given in ISO 10972-1. These particular requirements concern the general layout and design of mechanisms, the selection and/or design requirements of components and the instructions for manufacturing, mounting, installation and testing. Rules for proof of competence calculations regarding different limit states (yield strength, fatigue, wear) are excluded from ISO 10972-5:2006.

Appareils de levage à charge suspendue — Prescriptions pour les mécanismes — Partie 5: Ponts et portiques roulants

L'ISO 10972-5:2006 établit des prescriptions particulières relatives aux mécanismes des ponts et portiques roulants tels que définis dans l'ISO 4306-1. Les prescriptions générales relatives aux mécanismes des appareils à charge suspendue sont données dans l'ISO 10972-1. Ces prescriptions particulières portent sur les dispositions générales et la conception des mécanismes, les prescriptions de choix et/ou de conception des composants et les instructions de fabrication, de montage, d'installation et d'essai. Les règles de calcul pour la preuve de compétence concernant différents états limites (limite élastique, fatigue, usure) sont exclues de l'ISO 10972-5:2006.

General Information

Status
Published
Publication Date
10-Oct-2006
Current Stage
9093 - International Standard confirmed
Start Date
05-Jun-2012
Completion Date
21-Jan-2018
Ref Project

Buy Standard

Standard
ISO 10972-5:2006 - Cranes -- Requirements for mechanisms
English language
4 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 10972-5:2006 - Appareils de levage a charge suspendue -- Prescriptions pour les mécanismes
French language
4 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 10972-5
First edition
2006-10-01
Cranes — Requirements for
mechanisms —
Part 5:
Bridge and gantry cranes
Appareils de levage à charge suspendue — Prescriptions pour les
mécanismes —
Partie 5: Ponts et portiques roulants
Reference number
ISO 10972-5:2006(E)
ISO 2006
---------------------- Page: 1 ----------------------
ISO 10972-5:2006(E)

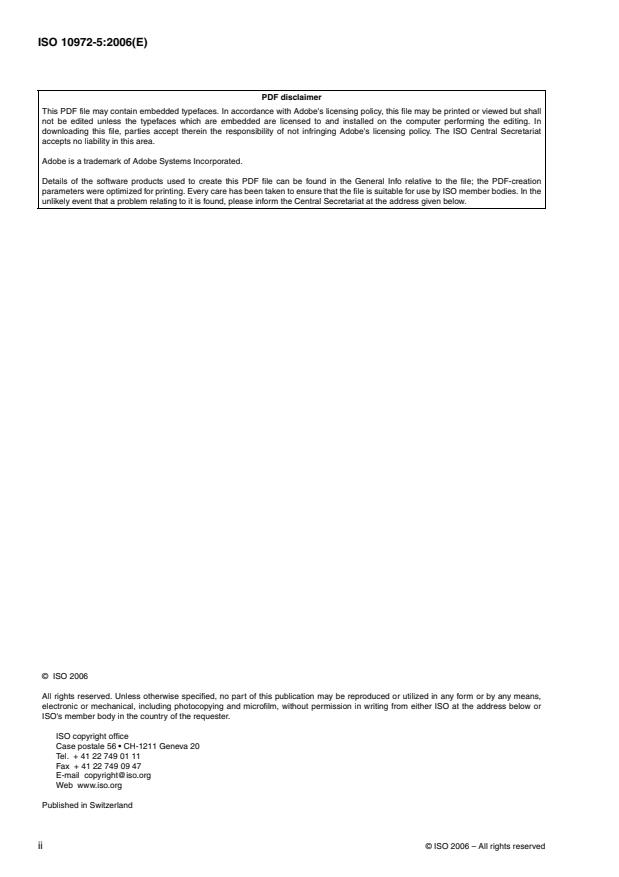

PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall

not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the

unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

© ISO 2006

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii ISO 2006 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10972-5:2006(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International

Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 10972-5 was prepared by Technical Committee ISO/TC 96, Cranes, Subcommittee SC 9, Bridge and

gantry cranes.

ISO 10972 consists of the following parts, under the general title Cranes — Requirements for mechanisms:

— Part 1: General
— Part 3: Tower cranes
— Part 4: Jib cranes
— Part 5: Bridge and gantry cranes
ISO 2006 – All rights reserved iii
---------------------- Page: 3 ----------------------
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10972-5:2006(E)
Cranes — Requirements for mechanisms —
Part 5:
Bridge and gantry cranes
1Scope

This part of ISO 10972 establishes the particular requirements relating to mechanisms for bridge and gantry

cranes, as defined in ISO4306-1. The general requirements for mechanisms for cranes are given in

ISO 10972-1.
These particular requirements concern
a) the general layout and design of mechanisms;
b) the selection and/or design requirements of components;
c) the instructions for manufacturing, mounting, installation and testing.

Rules for proof of competence calculations regarding different limit states (yield strength, fatigue, wear) are

excluded from this part of ISO 10972.
2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced document

(including any amendments) applies.
ISO 4306-1, Cranes — Vocabulary — Part 1: General

ISO 10245-5, Cranes — Limiting and indicating devices — Part 5: Overhead travelling and portal bridge cranes

ISO 10972-1, Cranes — Requirements for mechanisms — Part 1: General

ISO 12210-1, Cranes — Anchoring devices for in-service and out-of-service conditions — Part 1: General

ISO 12488-1, Cranes — Tolerances for wheels and travel and traversing tracks — Part 1: General

IEC 60204-32, Safety of machinery — Electrical equipment of machines — Part 32: Requirements for hoisting

machines
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 4306-1 apply.

ISO 2006 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 10972-5:2006(E)
4 Requirements
4.1 General design and layout
4.1.1 General
The mechanisms shall meet the requirements of ISO 10972-1, as applicable.
4.1.2 Load control

Requirements relating to limiting and indicating devices as provided in ISO 10245-5 shall be incorporated, as

applicable.

In the case where the malfunctioning of the rated capacity limiter could cause the loss of stability of the crane,

the reliability of the system shall be ensured in at least one of the following ways:

a) by duplication of the critical components of the rated capacity limiter and systems or by a back-up limiter, or

b) by automatic checking of the functioning of the system, or
c) by other fail-safe devices or mechanisms, or

d) by instructions to the user to arrange frequent regular checks of the system. The system should be checked,

in particular, each time the operation of the crane is switched from constant capacity (e.g. grab use) to

outreach dependant capacity (e.g. hoisting by hook and slings).
4.1.3 Rope spooling control

If it is possible that a rope can incorrectly spool, a control system or other means for guarding the correct

spooling of the rope onto the winding drum shall be provided.
4.1.4 Overspeed contro
...

NORME ISO
INTERNATIONALE 10972-5
Première édition
2006-10-01
Appareils de levage à charge
suspendue — Prescriptions pour les
mécanismes —
Partie 5:
Ponts et portiques roulants
Cranes — Requirements for mechanisms —
Part 5: Bridge and gantry cranes
Numéro de référence
ISO 10972-5:2006(F)
ISO 2006
---------------------- Page: 1 ----------------------
ISO 10972-5:2006(F)

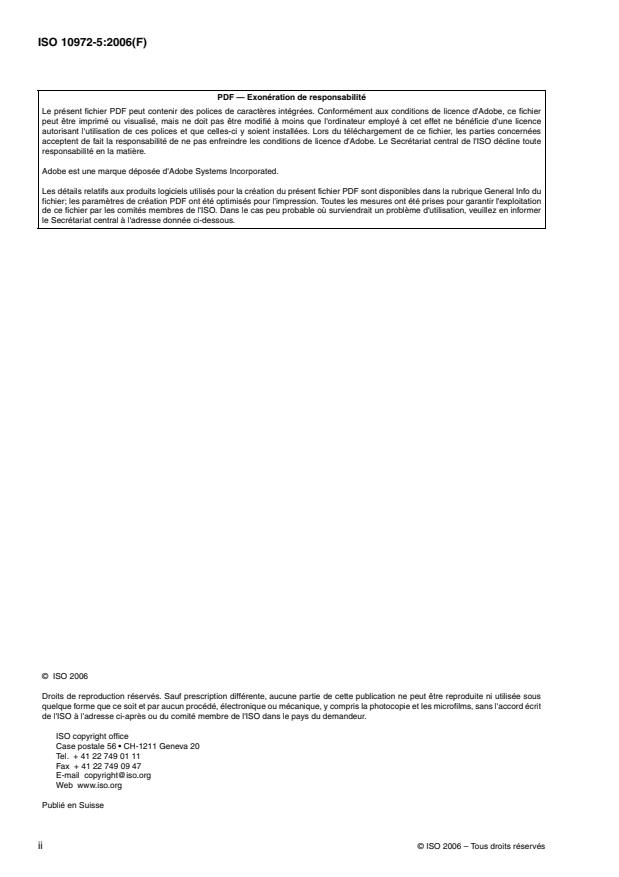

PDF — Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du

fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation

de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer

le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2006

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii ISO 2006 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10972-5:2006(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la

Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de droits

de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas avoir

identifié de tels droits de propriété et averti de leur existence.

L'ISO 10972-5 a été élaborée par le comité technique ISO/TC 96, Appareils de levage à charge suspendue,

sous-comité SC 9, Ponts et portiques roulants.

L'ISO 10972 comprend les parties suivantes, présentées sous le titre général Appareils de levage à charge

suspendue — Prescriptions pour les mécanismes:
— Partie 1: Généralités
— Partie 3: Grues à tour
— Partie 4: Grues à flèche
— Partie 5: Ponts et portiques roulants
ISO 2006 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10972-5:2006(F)
Appareils de levage à charge suspendue — Prescriptions pour
les mécanismes —
Partie 5:
Ponts et portiques roulants
1 Domaine d'application

La présente partie de l'ISO 10972 établit des prescriptions particulières relatives aux mécanismes des ponts et

portiques roulants, tels que définis dans l'ISO 4306-1. Les prescriptions générales relatives aux mécanismes

des appareils à charge suspendue sont données dans l'ISO 10972-1.
Ces prescriptions particulières portent sur
a) les dispositions générales et la conception des mécanismes;
b) les prescriptions de choix et/ou de conception des composants;
c) les instructions de fabrication, de montage, d'installation et d'essai.

Les règles de calcul pour la preuve de compétence concernant différents états limites (limite élastique, fatigue,

usure) sont exclues de la présente partie de l'ISO 10972.
2 Références normatives

Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les

références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du

document de référence s'applique (y compris les éventuels amendements).

ISO 4306-1, Appareils de levage à charge suspendue — Vocabulaire — Partie 1: Généralités

ISO 10245-5, Appareils de levage à charge suspendue — Dispositifs limiteurs et indicateurs — Partie 5: Ponts

roulants et ponts portiques

ISO 10972-1, Appareils de levage à charge suspendue — Prescriptions pour les mécanismes — Partie 1:

Généralités

ISO 12210-1, Appareils de levage à charge suspendue — Dispositifs d'ancrage dans des conditions en service

et hors service — Partie 1: Généralités

ISO 12488-1, Appareils de levage à charge suspendue — Tolérances des roues et des voies de roulement et

de déplacement — Partie 1: Généralités

CEI 60204-32, Sécurité des machines — Équipement électrique des machines — Partie 32: Prescriptions pour

les appareils de levage
ISO 2006 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 10972-5:2006(F)
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 4306-1 s'appliquent.

4 Prescriptions
4.1 Dispositions et conception générales
4.1.1 Généralités

Les mécanismes doivent respecter les prescriptions de l'ISO 10972-1, le cas échéant.

4.1.2 Contrôle de la charge

Les prescriptions relatives aux dispositifs limiteurs et indicateurs faisant l'objet de l'ISO 10245-5 doivent être

prises en compte, le cas échéant.

Dans le cas où le dysfonctionnement du limiteur de charge peut provoquer la perte de stabilité de l'appareil de

levage à charge suspendue, la fiabilité du système doit être assurée par au moins l'une des voies suivantes:

a) par duplication des composants critiques du limiteur de charge et des systèmes ou par limiteur de secours,

b) par une vérification automatique du fonctionnement du système, ou
c) par d'autres dispositifs ou mécanismes à sécurité positive, ou

d) par des instructions à l'utilisateur pour organiser des vérifications régulières du système. Il convient que le

système soit vérifié, en particulier, chaque fois que le fonctionnement de l'appareil de levage est commuté

d'une capacité constante (par exemple utilisation de benne) à une capacité dépendante d'éléments

extérieurs (par exemple levage par crochet ou élingue).
4.1.3 Contrôle de l'enroulement du câble

S'il est possible que le câble s'enroule de manière incorrecte, un dispositif de contrôle ou d'autres moyens

permettant de conserver l'enroulement correct du câble sur le tambour de bobinage doivent être prévus.

4.1.4 Contrôle de la survitesse
Lorsque la fermeture d
...
