Petroleum and natural gas industries -- Site-specific assessment of mobile offshore units

This document specifies requirements and recommendations for the site-specific assessment of mobile floating units for use in the petroleum and natural gas industries. It addresses the installed phase, at a specific site, of manned non-evacuated, manned evacuated and unmanned mobile floating units. This document addresses mobile floating units that are monohull (e.g. ship-shaped vessels or barges); column-stabilized, commonly referred to as semi-submersibles; or other hull forms (e.g. cylindrical/conical shaped). It is not applicable to tension leg platforms. Stationkeeping can be provided by a mooring system, a thruster assisted mooring system, or dynamic positioning. The function of the unit can be broad, including drilling, floatel, tender assist, etc. In situations where hydrocarbons are being produced, there can be additional requirements. This document does not address all site considerations, and certain specific locations can require additional assessment. This document is applicable only to mobile floating units that are structurally sound and adequately maintained, which is normally demonstrated through holding a valid RCS classification certificate. This document does not address design, transportation to and from site, or installation and removal from site. This document sets out the requirements for site-specific assessments, but generally relies on other documents to supply the details of how the assessments are to be undertaken. In general: — ISO 19901‑7 is referenced for the assessment of the stationkeeping system; — ISO 19904‑1 is referenced to determine the effects of the metocean actions on the unit; — ISO 19906 is referenced for arctic and cold regions; — the hull structure and air gap are assessed by use of a comparison between the site-specific metocean conditions and its design conditions, as set out in the RCS approved operations manual; — ISO 13624‑1 and ISO/TR 13624‑2[1] are referenced for the assessment of the marine drilling riser of mobile floating drilling units. Equivalent alternative methodologies can be used; — IMCA M 220 is referenced for developing an activity specific operating guidelines. Agreed alternative methodologies can be used. NOTE RCS rules and the IMO MODU code[13] provide guidance for design and general operation of mobile floating units.

Industries du pétrole et du gaz naturel -- Évaluation spécifique au site d'unités mobiles en mer

Le présent document spécifie les exigences et les recommandations pour l'évaluation spécifique au site d'unités mobiles flottantes destinées ŕ ętre utilisées dans les industries du pétrole et du gaz naturel. Il traite de la phase en place, au niveau d'un site spécifique, d'unités mobiles flottantes occupées par du personnel non évacué, occupées par du personnel évacué et non occupées par du personnel. Le présent document traite des unités mobiles flottantes monocoques (par exemple, structures ŕ profil de bateau ou barges); stabilisées par des colonnes, souvent désignées par le terme «structures semi-submersibles»; ou ayant d'autres formes de coque (par exemple, cylindriques/coniques). Il n'est pas applicable aux plates-formes ŕ lignes d'ancrage verticales tendues (TLP). Le maintien en position peut ętre assuré par un systčme d'ancrage, un systčme d'ancrage assisté par des propulseurs, ou un systčme de positionnement dynamique. L'unité peut avoir plusieurs fonctions, notamment des fonctions de forage, d'hôtel flottant, de barge, etc. Dans les situations oů des hydrocarbures sont produits, des exigences supplémentaires peuvent s'appliquer. Le présent document ne traite pas de toutes les considérations relatives au site, et certains emplacements peuvent nécessiter une évaluation supplémentaire. Le présent document n'est applicable qu'aux unités mobiles flottantes dont la structure est saine et entretenue de maničre adéquate, ce qui est normalement démontré par la tenue ŕ jour d'un certificat de classification en cours de validité, délivré par une société de classification reconnue (RCS). Le présent document ne traite pas de la conception, du transport vers et depuis un site ou de l'installation et du retrait du site. Le présent document spécifie les exigences pour des évaluations spécifiques aux sites, mais s'appuie généralement sur d'autres documents pour fournir les informations détaillées sur la maničre dont les évaluations doivent ętre effectuées. En général: — l'ISO 19901-7 est citée en référence pour l'évaluation du systčme de maintien en position; — l'ISO 19904-1 est citée en référence pour la détermination des effets des actions océano-météorologiques sur l'unité; — l'ISO 19906 est citée en référence pour les régions arctiques et froides; — la structure de la coque et la garde d'air sont évaluées en procédant ŕ une comparaison entre les conditions océano-météorologiques spécifiques au site et les conditions de conception de la coque, comme indiqué dans le manuel d'exploitation approuvé par une société de classification reconnue (RCS); — l'ISO 13624-1 et l'ISO/TR 13624-2[1] sont citées en référence pour l'évaluation des tubes prolongateurs pour les forages en mer des unités de forage mobiles flottantes. D'autres méthodologies équivalentes peuvent ętre utilisées; — l'IMCA M 220 est citée en référence pour l'élaboration d'un document d'instructions d'exploitation spécifiques ŕ l'activité. D'autres méthodologies approuvées peuvent ętre utilisées. NOTE Les rčgles RCS et le code MODU de l'OMI[13] fournissent des recommandations pour la conception et l'exploitation générale des unités mobiles flottantes.

General Information

Status
Published
Publication Date
02-Mar-2021
Current Stage
5060 - Close of voting Proof returned by Secretariat
Start Date
08-Jan-2021
Completion Date
07-Jan-2021
Ref Project

RELATIONS

Buy Standard

Standard
ISO 19905-3:2021 - Petroleum and natural gas industries -- Site-specific assessment of mobile offshore units
English language
22 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 19905-3:2021 - Industries du pétrole et du gaz naturel -- Évaluation spécifique au site d'unités mobiles en mer
French language
25 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 19905-3:Version 07-nov-2020 - Petroleum and natural gas industries -- Site-specific assessment of mobile offshore units
English language
22 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 19905-3:Version 26-dec-2020 - Industries du pétrole et du gaz naturel -- Évaluation spécifique au site d'unités mobiles en mer
French language
24 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 19905-3
Second edition
2021-03
Petroleum and natural gas
industries — Site-specific assessment
of mobile offshore units —
Part 3:
Floating units
Industries du pétrole et du gaz naturel — Évaluation spécifique au
site d'unités mobiles en mer —
Partie 3: Unités flottantes
Reference number
ISO 19905-3:2021(E)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 19905-3:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 19905-3:2021(E)
Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3  Terms and definitions ..................................................................................................................................................................................... 2

4 Abbreviated terms .............................................................................................................................................................................................. 4

5 Overall considerations ................................................................................................................................................................................... 5

5.1 General ........................................................................................................................................................................................................... 5

5.1.1 Competency .......................................................................................................................................................................... 5

5.1.2 Planning ................................................................................................................................................................................... 5

5.1.3 Reporting ................................................................................................................................................................................ 5

5.1.4 Regulations ........................................................................................................................................................................... 5

5.1.5 Classification of unit ..................................................................................................................................................... 5

5.2 Assessment ................................................................................................................................................................................................. 6

5.3 Exposure levels ....................................................................................................................................................................................... 6

5.4 Selection of limit states .................................................................................................................................................................... 6

5.5 Determination of assessment situations .......................................................................................................................... 7

5.5.1 General...................................................................................................................................................................................... 7

5.5.2 Arctic operations and ice .......................................................................................................................................... 8

5.5.3 Earthquake ............................................................................................................................................................................ 8

5.6 Models and analytical tools .......................................................................................................................................................... 8

6 Data to be assembled for each site .................................................................................................................................................... 8

6.1 Applicability .............................................................................................................................................................................................. 8

6.2 Mobile floating unit data ................................................................................................................................................................ 8

6.3 Stationkeeping data ............................................................................................................................................................................ 9

6.3.1 General...................................................................................................................................................................................... 9

6.3.2 Moored units ....................................................................................................................................................................... 9

6.3.3 Moored units with thruster assist..................................................................................................................... 9

6.3.4 Dynamically positioned units ............................................................................................................................... 9

6.4 Site data ......................................................................................................................................................................................................10

6.5 Data on activity/use limitations ...........................................................................................................................................10

6.5.1 General...................................................................................................................................................................................10

6.5.2 Reassessment or modification of activity/use limitations .......................................................11

6.5.3 Sources of data and types of activity/use limitations ...................................................................11

6.6 Post installation data ......................................................................................................................................................................11

7 Actions ..........................................................................................................................................................................................................................11

8 Hull of unit ...............................................................................................................................................................................................................12

8.1 Strength ......................................................................................................................................................................................................12

8.1.1 General...................................................................................................................................................................................12

8.1.2 Monohull ..............................................................................................................................................................................12

8.1.3 Semi-submersible ........................................................................................................................................................12

8.1.4 Other hull forms ............................................................................................................................................................12

8.2 Air gap and freeboard ....................................................................................................................................................................12

8.2.1 General...................................................................................................................................................................................12

8.2.2 Monohull ..............................................................................................................................................................................13

8.2.3 Semi-submersible ........................................................................................................................................................13

8.2.4 Other hull forms ............................................................................................................................................................13

8.3 Temperature ...........................................................................................................................................................................................13

8.4 Stability .......................................................................................................................................................................................................14

9 Stationkeeping system ................................................................................................................................................................................14

9.1 General ........................................................................................................................................................................................................14

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------

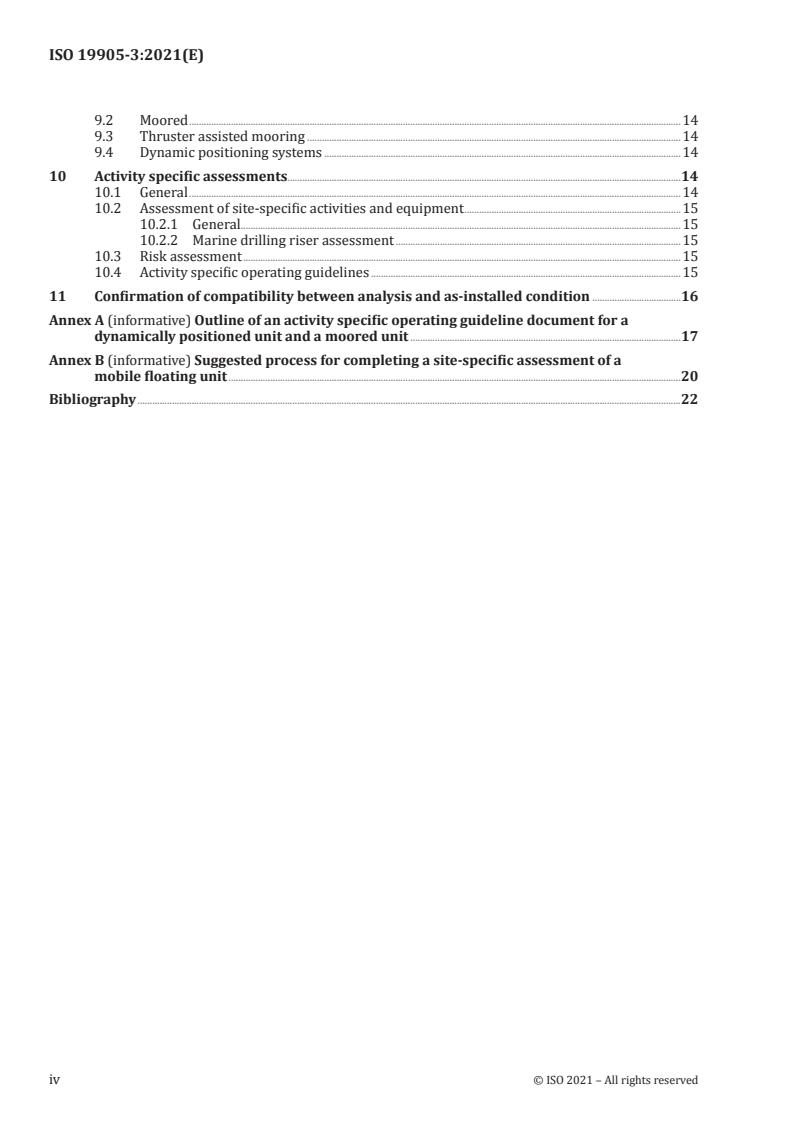

ISO 19905-3:2021(E)

9.2 Moored ........................................................................................................................................................................................................14

9.3 Thruster assisted mooring ........................................................................................................................................................14

9.4 Dynamic positioning systems .................................................................................................................................................14

10  Activity specific assessments ................................................................................................................................................................14

10.1 General ........................................................................................................................................................................................................14

10.2 Assessment of site-specific activities and equipment ........................................................................................15

10.2.1 General...................................................................................................................................................................................15

10.2.2 Marine drilling riser assessment ....................................................................................................................15

10.3 Risk assessment ..................................................................................................................................................................................15

10.4 Activity specific operating guidelines ..............................................................................................................................15

11  Confirmation of compatibility between analysis and as-installed condition ....................................16

Annex A (informative) Outline of an activity specific operating guideline document for a

dynamically positioned unit and a moored unit ..............................................................................................................17

Annex B (informative) Suggested process for completing a site-specific assessment of a

mobile floating unit ........................................................................................................................................................................................20

Bibliography .............................................................................................................................................................................................................................22

iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 19905-3:2021(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 67, Materials, equipment and offshore

structures for petroleum, petrochemical and natural gas industries, Subcommittee SC 7, Offshore

structures.

This second edition cancels and replaces the first edition (ISO 19905-3:2017), which has been

technically revised.
The main changes compared to the previous edition are as follows:

— removed definitions of drift off and drive off in Clause 3 and consolidated under loss of position;

— Table 1 in Clause 5 removed and reference made to ISO 19900;
— FLS removed from 8.1.2 and 8.1.3;
— air gap requirements modified in 8.2;
— ISO 35104 referenced in 10.4;
— editorial revision.
A list of all parts in the ISO 19905 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 19905-3:2021(E)
Introduction

The International Standards on offshore structures prepared by TC 67 (i.e. ISO 19900, the ISO 19901

series, ISO 19902, ISO 19903, ISO 19904-1, the ISO 19905 series, ISO 19906) constitute a common

basis addressing design requirements and assessments of all types of offshore structures used by the

petroleum and natural gas industries worldwide.

NOTE These are sometimes referred to as the ISO 19900 series on offshore structures.

Through their application, the intention is to achieve adequate structural integrity and performance

based on reliability levels appropriate for manned and unmanned offshore structures, whatever the

nature or combination of the materials used.

Structural integrity is an overall concept comprising: models for describing actions; structural

analyses; design or assessment rules; safety elements; workmanship; quality management; and

national requirements, all of which are mutually dependent. The modification of any of these elements

in isolation can cause an imbalance or inconsistency, with possible impact on the reliability inherent in

the offshore structure. The implications involved in modifying one element, therefore, are considered

in relation to all the elements and the overall reliability of the offshore structure.

The International Standards on offshore structures prepared by TC 67 are intended to provide latitude

in the choice of structural configurations, materials and techniques and to allow for innovative

solutions. Sound engineering judgement is, therefore, necessary in the use of these documents.

This document states the general principles and basic requirements for the site-specific assessment of

mobile floating units. The technical information used in the assessment primarily resides in documents

referenced herein. This document is intended to be used for assessment and not for design.

Site-specific assessment is normally carried out when an existing mobile floating unit is to be installed

at a specific site. The assessment is not intended to provide a full evaluation of the unit; it is assumed

that aspects not addressed herein have been addressed at the design stage using other practices and

standards.

The purpose of the site-specific assessment is to demonstrate the adequacy of the mobile floating

unit, its stationkeeping system and any connected systems for the applicable assessment situations

and defined limit states, taking into account the consequences of failure. The results of a site-specific

assessment should be appropriately recorded and communicated to those persons required to know or

act on the conclusions and recommendations. Alternative approaches to the site-specific assessment

can be used provided that they have been shown to give a level of reliability equivalent, or superior, to

that implicit in this document.
In this document, the following verbal forms are used:
— “shall” indicates a requirement;
— “should” indicates a recommendation;
— “can” indicates a possibility or a capability;
— “may” indicates a permission.
vi © ISO 2021 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 19905-3:2021(E)
Petroleum and natural gas industries — Site-specific
assessment of mobile offshore units —
Part 3:
Floating units
1 Scope

This document specifies requirements and recommendations for the site-specific assessment of mobile

floating units for use in the petroleum and natural gas industries. It addresses the installed phase, at a

specific site, of manned non-evacuated, manned evacuated and unmanned mobile floating units.

This document addresses mobile floating units that are monohull (e.g. ship-shaped vessels or barges);

column-stabilized, commonly referred to as semi-submersibles; or other hull forms (e.g. cylindrical/

conical shaped). It is not applicable to tension leg platforms. Stationkeeping can be provided by a

mooring system, a thruster assisted mooring system, or dynamic positioning. The function of the unit

can be broad, including drilling, floatel, tender assist, etc. In situations where hydrocarbons are being

produced, there can be additional requirements.

This document does not address all site considerations, and certain specific locations can require

additional assessment.

This document is applicable only to mobile floating units that are structurally sound and adequately

maintained, which is normally demonstrated through holding a valid RCS classification certificate.

This document does not address design, transportation to and from site, or installation and removal

from site.

This document sets out the requirements for site-specific assessments, but generally relies on other

documents to supply the details of how the assessments are to be undertaken. In general:

— ISO 19901-7 is referenced for the assessment of the stationkeeping system;

— ISO 19904-1 is referenced to determine the effects of the metocean actions on the unit;

— ISO 19906 is referenced for arctic and cold regions;

— the hull structure and air gap are assessed by use of a comparison between the site-specific

metocean conditions and its design conditions, as set out in the RCS approved operations manual;

[1]

— ISO 13624-1 and ISO/TR 13624-2 are referenced for the assessment of the marine drilling riser of

mobile floating drilling units. Equivalent alternative methodologies can be used;

— IMCA M 220 is referenced for developing an activity specific operating guidelines. Agreed alternative

methodologies can be used.
[13]

NOTE RCS rules and the IMO MODU code provide guidance for design and general operation of mobile

floating units.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

© ISO 2021 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 19905-3:2021(E)

ISO 13624-1, Petroleum and natural gas industries — Drilling and production equipment — Part 1: Design

and operation of marine drilling riser equipment

ISO 19900, Petroleum and natural gas industries — General requirements for offshore structures

ISO 19901-1, Petroleum and natural gas industries — Specific requirements for offshore structures —

Part 1: Metocean design and operating considerations

ISO 19901-7, Petroleum and natural gas industries — Specific requirements for offshore structures —

Part 7: Stationkeeping systems for floating offshore structures and mobile offshore units

ISO 19904-1, Petroleum and natural gas industries — Floating offshore structures — Part 1: Ship-shaped,

semi-submersible, spar and shallow-draught cylindrical structures

ISO 19906:2019, Petroleum and natural gas industries — Arctic offshore structures

ISO 35104, Petroleum and natural gas industries — Arctic operations — Ice management

International Marine Contractors Association, “Guidance on Operational Activity Planning”, IMCA M 220

3  Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 19900, ISO 19901-1,

ISO 19901-7, ISO 19904-1 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
activity specific operating guidelines
ASOG

document that sets out the activities that need to be undertaken at specific alert level thresholds (3.4)

for specified changes in conditions

Note 1 to entry: These guidelines are in a document that sets out high level actions to be undertaken at specific

alert level thresholds.

Note 2 to entry: The ASOG for drilling operations is often called the well specific operating guideline

document (WSOG).

Note 3 to entry: An example ASOG for DP (dynamic positioning) and moored units is given in Annex A.

3.2
air gap

distance between the highest water elevation and the lowest exposed part of the primary deck structure

and permanent equipment not designed to withstand associated environmental action effects

[SOURCE: ISO 19900:2019, 3.5, modified — “structure” and “action effects” not defined herein, “and

permanent equipment” added and “for defined return period” deleted.]
2 © ISO 2021 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 19905-3:2021(E)
3.3
alert level

condition when certain parameters are below the lower limit, or between limits, or above the upper limit

Note 1 to entry: Alert levels are often colour-coded. The colour-coding will often be green for normal, blue for

advisory, yellow alert for reduced status, and red alert for emergency status. Parameters affecting the change

of colour-coded alert levels can be, for example, approach of limiting metocean conditions, loss of equipment

function, reduced available power levels, offset limits are reached [watch circles (3.17)], excessive vessel motions

are predicted, etc. Actions to be taken can include, for example, discontinue drilling, disconnect riser, suspend

lifts, etc.
3.4
alert level threshold
boundary between alert levels (3.3)
3.5
assessment
site-specific assessment

evaluation of a mobile floating unit and activity specific equipment to determine conformity with

specific requirements

Note 1 to entry: The specific requirements are the requirements of this document (i.e. 19905-3).

Note 2 to entry: Definition derived from ISO 19905-1:2016, 3.4.
3.6
assessment situation

mobile floating unit configuration together with the metocean and ice actions that need to be assessed

3.7
assessor
entity performing the site-specific assessment (3.5)
[SOURCE: ISO 19905-1:2016, 3.6]
3.8
extreme storm event

extreme combination of wind, wave and current conditions used for the assessment (3.5) of the mobile

floating unit

Note 1 to entry: This is the metocean event used for ULS storm assessment and varies depending on what is being

assessed. For example, the metocean event for the ULS assessment of the mooring system can be different from

that used in the ULS assessment of the hull strength or air gap.
3.9
loss of position

unintended move of a dynamically positioned or thruster-assisted vessel from its intended location

[watch circle (3.17)] relative to its set point position (3.13), generally caused by loss of stationkeeping

control or propulsion

Note 1 to entry: Loss of position can take on three main forms drift off, drive off, or force off.

3.10
operating manual
marine operations manual

latest approved document that defines the operational characteristics and capabilities of the mobile

floating unit

[SOURCE: ISO 19905-1:2016, 3.45, modified — “jack-up” has been replaced by “mobile floating unit”,

Note 1 to entry has been deleted, and “manual” replaced by “latest approved document”.]

© ISO 2021 – All rights reserved 3
---------------------- Page: 9 ----------------------
ISO 19905-3:2021(E)
3.11
operator
representative of the company or companies leasing the site

Note 1 to entry: The operator is normally the oil company acting on behalf of co-licensees.

Note 2 to entry: The operator can be termed the owner or the duty holder.
[SOURCE: ISO 19900:2019, 3.35]
3.12
recognized classification society
RCS

member of the International Association of Classification Societies, with recognized and relevant

competence and experience in mobile floating units, and with established rules and procedures for

classification/certification of such units used in petroleum-related activities

[SOURCE: ISO 19901-7:2013, 3.23, modified — “floating structures” has been replaced by “mobile

floating units”, and “installations” has been replaced by “such units”.]
3.13
set point position
intended location of the unit (3.15)
3.14
sudden hurricane

hurricane that forms locally and, due to speed of formation and proximity to infrastructure at time of

formation, might not allow sufficient time to evacuate manned facilities

Note 1 to entry: The population of storms used to derive the sudden hurricane at a given site can be defined in

terms of the time horizon required to evacuate the site.
3.15
unit

complete assembly, including hull structure, topsides, and stationkeeping systems

3.16
unit owner
representative of the companies owning or chartering the unit (3.15)

[SOURCE: ISO 19905-1:2016, 3.29, modified — Term “jack-up owner” has been replaced by “unit owner”

and "jack-up" has been replaced by "unit".]
3.17
watch circles

concentric group of imaginary closed curves (e.g. circles) developed from the alert levels (3.3) with

respect to the set point position (3.13) that indicate w
...

NORME ISO
INTERNATIONALE 19905-3
Deuxième édition
2021-03
Industries du pétrole et du gaz
naturel — Évaluation spécifique au
site d'unités mobiles en mer —
Partie 3:
Unités flottantes
Petroleum and natural gas industries — Site-specific assessment of
mobile offshore units —
Part 3: Floating units
Numéro de référence
ISO 19905-3:2021(F)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 19905-3:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 19905-3:2021(F)
Sommaire Page

Avant-propos ................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 2

3  Termes et définitions ....................................................................................................................................................................................... 2

4 Abréviations .............................................................................................................................................................................................................. 5

5 Considérations générales ............................................................................................................................................................................ 5

5.1 Généralités .................................................................................................................................................................................................. 5

5.1.1 Compétence .......................................................................................................................................................................... 5

5.1.2 Planification ......................................................................................................................................................................... 6

5.1.3 Rapport .................................................................................................................................................................................... 6

5.1.4 Règlementations .............................................................................................................................................................. 6

5.1.5 Classification de l'unité .............................................................................................................................................. 6

5.2 Évaluation .................................................................................................................................................................................................... 6

5.3 Niveaux d'exposition .......................................................................................................................................................................... 6

5.4 Sélection des états limites ............................................................................................................................................................. 7

5.5 Détermination des situations soumises à l'évaluation ......................................................................................... 8

5.5.1 Généralités ............................................................................................................................................................................ 8

5.5.2 Opérations en zones arctiques et glace ........................................................................................................ 8

5.5.3 Séisme ....................................................................................................................................................................................... 9

5.6 Modèles et outils analytiques ..................................................................................................................................................... 9

6  Données à rassembler pour chaque site ...................................................................................................................................... 9

6.1 Applicabilité .............................................................................................................................................................................................. 9

6.2 Données relatives à l'unité mobile flottante .................................................................................................................. 9

6.3 Données relatives au système de maintien en position ....................................................................................10

6.3.1 Généralités .........................................................................................................................................................................10

6.3.2 Unités ancrées .................................................................................................................................................................10

6.3.3 Unités ancrées à ancrage assisté par des propulseurs .................................................................10

6.3.4 Unités à positionnement dynamique ..........................................................................................................10

6.4 Données relatives au site .............................................................................................................................................................11

6.5 Données relatives aux restrictions d'utilisation/liées à l'activité ............................................................11

6.5.1 Généralités .........................................................................................................................................................................11

6.5.2 Réévaluation ou modification des restrictions d'utilisation/liées à l'activité .........12

6.5.3 Sources de données et types de restrictions d'utilisation/liées à l'activité ...............12

6.6 Données relatives à la configuration du système après installation .....................................................13

7 Actions ..........................................................................................................................................................................................................................13

8  Coque de l'unité ..................................................................................................................................................................................................13

8.1 Résistance .................................................................................................................................................................................................13

8.1.1 Généralités .........................................................................................................................................................................13

8.1.2 Monocoque ........................................................................................................................................................................13

8.1.3 Semi-submersible ........................................................................................................................................................14

8.1.4 Autres formes de coque ..........................................................................................................................................14

8.2 Garde d'air et franc-bord .............................................................................................................................................................14

8.2.1 Généralités .........................................................................................................................................................................14

8.2.2 Monocoque ........................................................................................................................................................................14

8.2.3 Semi-submersible ........................................................................................................................................................14

8.2.4 Autres formes de coque ..........................................................................................................................................15

8.3 Température ...........................................................................................................................................................................................15

8.4 Stabilité .......................................................................................................................................................................................................15

9 Système de maintien en position......................................................................................................................................................15

9.1 Généralités ...............................................................................................................................................................................................15

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 19905-3:2021(F)

9.2 Ancré .............................................................................................................................................................................................................16

9.3 Ancrage assisté par des propulseurs ................................................................................................................................16

9.4 Systèmes de positionnement dynamique .....................................................................................................................16

10  Évaluations spécifiques à l'activité .................................................................................................................................................16

10.1 Généralités ...............................................................................................................................................................................................16

10.2 Évaluation des activités et des équipements spécifiques au site..............................................................17

10.2.1 Généralités .........................................................................................................................................................................17

10.2.2 Évaluation du tube prolongateur pour le forage en mer ............................................................17

10.3 Évaluation des risques...................................................................................................................................................................17

10.4 Instructions d'exploitation spécifiques à l'activité ...............................................................................................17

11  Confirmation de la compatibilité entre la configuration analysée et la configuration

à l'état installé ......................................................................................................................................................................................................18

Annexe A (informative) Description d'un document d'instructions d'exploitation

spécifiques à une activité pour une unité à positionnement dynamique et une unité

ancrée ......... ...................................................................................................................................................................................................................20

Annexe B (informative) Processus proposé pour une évaluation spécifique au site d'une

unité mobile flottante...................................................................................................................................................................................23

Bibliographie ...........................................................................................................................................................................................................................25

iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 19905-3:2021(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 67, Matériel, équipement et structures

en mer pour les industries pétrolière, pétrochimique et du gaz naturel, sous-comité SC 7, Structures en mer.

Cette deuxième édition annule et remplace la première édition (ISO 19905-3:2017), qui a fait l'objet

d'une révision technique.

Les principales modifications par rapport à l'édition précédente sont les suivantes:

— les définitions pour la dérive et la chasse à l'Article 3 ont été supprimées et combinées sous «perte

de position»;

— le Tableau 1 à l'Article 5 a été supprimé et l'ISO 19900 est citée en référence;

— l'état limite de fatigue (FLS) a été supprimé en 8.1.2 et 8.1.3;
— les exigences relatives à la garde d'air ont été modifiées en 8.2;
— l'ISO 35104 est citée en référence en 10.4;
— des révisions éditoriales ont été apportées.

Une liste de toutes les parties de la série ISO 19905 se trouve sur le site web de l'ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 19905-3:2021(F)
Introduction

Les Normes internationales pour les structures en mer élaborées par le TC 67 (c'est-à-dire l'ISO 19900,

la série ISO 19901, l'ISO 19902, l'ISO 19903, l'ISO 19904-1, la série ISO 19905 et l'ISO 19906) constituent

une base commune traitant des exigences de conception et des évaluations de tous les types de

structures en mer utilisés par les industries du pétrole et du gaz naturel dans le monde.

NOTE Ces normes sont parfois appelées «série ISO 19900 sur les structures en mer».

Leur application a pour finalité d'atteindre une intégrité structurelle et des performances adéquates de

la structure fondées sur des niveaux de fiabilité appropriés pour les structures en mer occupées par du

personnel et non occupées par du personnel, quelle que soit la nature ou la combinaison des matériaux

utilisés.

L'intégrité structurelle est un concept global comprenant des modèles destinés à décrire des actions,

des analyses structurelles, des règles de conception ou d'évaluation, des éléments de sécurité,

l'exécution des réalisations, la gestion de la qualité, et des exigences nationales, ces divers éléments

étant interdépendants. La modification d'un seul de ces éléments peut provoquer un déséquilibre ou

une incohérence, avec un impact éventuel sur la fiabilité inhérente à la structure en mer. Par conséquent,

les effets d'une modification d'un seul élément sont considérés par rapport à tous les éléments et à la

fiabilité globale de la structure en mer.

Les Normes internationales sur les structures en mer élaborées par le TC 67 sont destinées à fournir une

grande latitude de choix de configurations de structures, de matériaux et de techniques et à favoriser

des solutions innovantes. Il est par conséquent nécessaire d'en faire usage à la lumière d'un jugement

technique avisé.

Le présent document établit les principes généraux et les exigences de base pour une évaluation

spécifique au site des unités mobiles flottantes. Les informations techniques utilisées lors de

l'évaluation sont principalement issues de documents cités en référence dans le présent document. Le

présent document est destiné à être utilisé pour l'évaluation et non pour la conception.

L'évaluation spécifique au site est normalement exécutée lorsqu'il est prévu d'installer une unité mobile

flottante existante au niveau d'un site spécifique. L'évaluation n'a pas pour but de fournir une évaluation

complète de l'unité. Il est supposé que les aspects non traités ici ont été traités au stade de la conception

en utilisant d'autres pratiques et d'autres normes.

Le but de l'évaluation spécifique au site est de démontrer le caractère adéquat de l'unité mobile flottante,

de son système de maintien en position et des éventuels systèmes raccordés pour les situations

applicables de l'évaluation et des états limites définis, en prenant en compte les conséquences d'une

défaillance. Il convient d'enregistrer de manière appropriée les résultats d'une évaluation spécifique

au site et de les communiquer aux personnes qui ont besoin des conclusions et des recommandations

ou qui agissent au vu de celles-ci. D'autres approches de l'évaluation spécifique au site peuvent être

utilisées, sous réserve qu'il ait été démontré qu'elles confèrent un niveau de fiabilité équivalent ou

supérieur à celui implicite dans le présent document.
Dans le présent document, les formes verbales suivantes sont utilisées:
— «doit» indique une exigence;
— «il convient» indique une recommandation;
— «peut» («can» en anglais) indique une possibilité ou une capacité;
— «peut» («may» en anglais) indique une autorisation.
vi © ISO 2021 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 19905-3:2021(F)
Industries du pétrole et du gaz naturel — Évaluation
spécifique au site d'unités mobiles en mer —
Partie 3:
Unités flottantes
1 Domaine d'application

Le présent document spécifie les exigences et les recommandations pour l'évaluation spécifique au site

d'unités mobiles flottantes destinées à être utilisées dans les industries du pétrole et du gaz naturel. Il

traite de la phase en place, au niveau d'un site spécifique, d'unités mobiles flottantes occupées par du

personnel non évacué, occupées par du personnel évacué et non occupées par du personnel.

Le présent document traite des unités mobiles flottantes monocoques (par exemple, structures à profil

de bateau ou barges); stabilisées par des colonnes, souvent désignées par le terme «structures semi-

submersibles»; ou ayant d'autres formes de coque (par exemple, cylindriques/coniques). Il n’est pas

applicable aux plates-formes à lignes d’ancrage verticales tendues (TLP). Le maintien en position peut

être assuré par un système d'ancrage, un système d'ancrage assisté par des propulseurs, ou un système

de positionnement dynamique. L'unité peut avoir plusieurs fonctions, notamment des fonctions de

forage, d'hôtel flottant, de barge, etc. Dans les situations où des hydrocarbures sont produits, des

exigences supplémentaires peuvent s'appliquer.

Le présent document ne traite pas de toutes les considérations relatives au site, et certains emplacements

peuvent nécessiter une évaluation supplémentaire.

Le présent document n'est applicable qu'aux unités mobiles flottantes dont la structure est saine et

entretenue de manière adéquate, ce qui est normalement démontré par la tenue à jour d'un certificat de

classification en cours de validité, délivré par une société de classification reconnue (RCS).

Le présent document ne traite pas de la conception, du transport vers et depuis un site ou de l'installation

et du retrait du site.

Le présent document spécifie les exigences pour des évaluations spécifiques aux sites, mais s'appuie

généralement sur d'autres documents pour fournir les informations détaillées sur la manière dont les

évaluations doivent être effectuées. En général:

— l'ISO 19901-7 est citée en référence pour l'évaluation du système de maintien en position;

— l'ISO 19904-1 est citée en référence pour la détermination des effets des actions océano-

météorologiques sur l'unité;
— l'ISO 19906 est citée en référence pour les régions arctiques et froides;

— la structure de la coque et la garde d'air sont évaluées en procédant à une comparaison entre

les conditions océano-météorologiques spécifiques au site et les conditions de conception de la

coque, comme indiqué dans le manuel d'exploitation approuvé par une société de classification

reconnue (RCS);
[1]

— l'ISO 13624-1 et l'ISO/TR 13624-2 sont citées en référence pour l'évaluation des tubes prolongateurs

pour les forages en mer des unités de forage mobiles flottantes. D'autres méthodologies équivalentes

peuvent être utilisées;

— l'IMCA M 220 est citée en référence pour l'élaboration d'un document d'instructions d'exploitation

spécifiques à l'activité. D'autres méthodologies approuvées peuvent être utilisées.

© ISO 2021 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 19905-3:2021(F)
[13]

NOTE Les règles RCS et le code MODU de l'OMI fournissent des recommandations pour la conception et

l'exploitation générale des unités mobiles flottantes.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 13624-1, Industries du pétrole et du gaz naturel — Équipement de forage et de production — Partie 1:

Conception et exploitation des tubes prolongateurs pour les forages en mer

ISO 19900, Industries du pétrole et du gaz naturel — Exigences générales relatives aux structures en mer

ISO 19901-1, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en

mer — Partie 1: Dispositions océano-météorologiques pour la conception et l'exploitation

ISO 19901-7, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en

mer — Partie 7: Systèmes de maintien en position des structures en mer flottantes et des unités mobiles en mer

ISO 19904-1, Industries du pétrole et du gaz naturel — Structures en mer flottantes — Partie 1: Unités

monocoques, unités semi-submersibles et unités spars

ISO 19906:2019, Industries du pétrole et du gaz naturel — Structures arctiques en mer

ISO 35104, Industries du pétrole et du gaz naturel — Opérations en Arctique — Gestion des glaces

International Marine Contractors Association, “Guidance on Operational Activity Planning”, IMCA M 220

3  Termes et définitions

Pour les besoins du présent document, les termes et définitions de l'ISO 19900, l'ISO 19901-1,

l'ISO 19901-7 et l'ISO 19904-1 ainsi que les suivants s'appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
instructions d'exploitation spécifiques à l'activité
ASOG

document qui décrit les actions spécifiques à une activité devant être effectuées à des seuils d'alerte

(3.4) spécifiques pour des changements spécifiés des conditions

Note 1 à l'article: Ces instructions figurent dans un document qui définit les actions de haut niveau à mettre en

œuvre à des seuils d'alerte spécifiques.

Note 2 à l'article: Le document ASOG pour les opérations de forage est souvent désigné par «document

d'instructions d'exploitation spécifiques au puits» (WSOG).

Note 3 à l'article: L'Annexe A fournit un exemple d'ASOG pour positionnement dynamique (DP) et unités ancrées.

2 © ISO 2021 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 19905-3:2021(F)
3.2
garde d'air

distance entre le niveau le plus élevé de la surface de l'eau et la partie exposée la plus basse de la

structure primaire du pont et des équipements permanents qui ne sont pas conçus pour supporter les

effets des actions dues à l'environnement

[SOURCE: ISO 19900:2019, 3.5, modifiée — «structure» et «effets des actions» ne sont pas définis dans

le présent document, «et des équipements permanents» a été ajouté et «pendant une période de retour

définie» a été supprimé.]
3.3
niveau d'alerte

condition dans laquelle certains paramètres sont en-dessous de la limite inférieure, entre des limites,

ou au-dessus de la limite supérieure

Note 1 à l'article: Les niveaux d'alerte sont souvent dotés d'un codage couleur. Le codage couleur sera souvent

vert pour des conditions normales, bleu pour un avis, alerte jaune pour des conditions réduites et alerte rouge

pour une situation d'urgence. Parmi les paramètres ayant une incidence sur le changement de niveau d'alerte

à code couleur figurent, par exemple, l'approche de conditions océano-météorologiques limites, la perte de

fonction d'un équipement, la réduction des niveaux de puissance disponibles, l'atteinte des limites de déport

[cercles d'observation (3.17)], la prévision de mouvements excessifs des navires, etc. Les actions qui doivent être

entreprises peuvent comprendre, par exemple, l'interruption du forage, le débranchement du tube prolongateur,

la suspension de l'extraction, etc.
3.4
seuil d'alerte
limite entre niveaux d'alerte (3.3)
3.5
évaluation
évaluation spécifique au site

évaluation d'une unité mobile flottante et d'un équipement spécifique à l'activité pour déterminer la

conformité aux exigences spécifiques

Note 1 à l'article: Les exigences spécifiques sont les exigences du présent document (à savoir l'ISO 19905-3).

Note 2 à l'article: Définition tirée de l'ISO 19905-1:2016, 3.4.
3.6
situation pour l'évaluation

configuration de l'unité mobile flottante en même temps que les actions océano-météorologiques et les

actions de la glace devant être évaluées
3.7
évaluateur
entité effectuant l'évaluation spécifique au site (3.5)
[SOURCE: ISO 19905-1:2016, 3.6]
3.8
événement de tempête extrême

combinaison extrême de conditions de vent, de vagues et de courant utilisée pour l'évaluation (3.5) de

l'unité mobile flottante

Note 1 à l'article: Il s'agit de l'événement océano-météorologique utilisé pour l'évaluation de la tempête ULS; cet

événement varie en fonction de ce qui
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 19905-3
ISO/TC 67/SC 7
Petroleum and natural gas
Secretariat: BSI
industries — Site-specific assessment
Voting begins on:
2020-11-12 of mobile offshore units —
Voting terminates on:
Part 3:
2021-01-07
Floating units
Industries du pétrole et du gaz naturel — Évaluation spécifique au
site d'unités mobiles en mer —
Partie 3: Unité flottante
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 19905-3:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2020
---------------------- Page: 1 ----------------------
ISO/FDIS 19905-3:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 19905-3:2020(E)
Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3  Terms and definitions ..................................................................................................................................................................................... 2

4 Abbreviated terms .............................................................................................................................................................................................. 4

5 Overall considerations ................................................................................................................................................................................... 5

5.1 General ........................................................................................................................................................................................................... 5

5.1.1 Competency .......................................................................................................................................................................... 5

5.1.2 Planning ................................................................................................................................................................................... 5

5.1.3 Reporting ................................................................................................................................................................................ 5

5.1.4 Regulations ........................................................................................................................................................................... 5

5.1.5 Classification of unit ..................................................................................................................................................... 5

5.2 Assessment ................................................................................................................................................................................................. 6

5.3 Exposure levels ....................................................................................................................................................................................... 6

5.4 Selection of limit states .................................................................................................................................................................... 6

5.5 Determination of assessment situations .......................................................................................................................... 7

5.5.1 General...................................................................................................................................................................................... 7

5.5.2 Arctic operations and ice .......................................................................................................................................... 8

5.5.3 Earthquake ............................................................................................................................................................................ 8

5.6 Models and analytical tools .......................................................................................................................................................... 8

6 Data to be assembled for each site .................................................................................................................................................... 8

6.1 Applicability .............................................................................................................................................................................................. 8

6.2 Mobile floating unit data ................................................................................................................................................................ 8

6.3 Stationkeeping data ............................................................................................................................................................................ 9

6.3.1 General...................................................................................................................................................................................... 9

6.3.2 Moored units ....................................................................................................................................................................... 9

6.3.3 Moored units with thruster assist..................................................................................................................... 9

6.3.4 Dynamically positioned units ............................................................................................................................... 9

6.4 Site data ......................................................................................................................................................................................................10

6.5 Data on activity/use limitations ...........................................................................................................................................10

6.5.1 General...................................................................................................................................................................................10

6.5.2 Reassessment or modification of activity/use limitations .......................................................11

6.5.3 Sources of data and types of activity/use limitations ...................................................................11

6.6 Post installation data ......................................................................................................................................................................11

7 Actions ..........................................................................................................................................................................................................................11

8 Hull of unit ...............................................................................................................................................................................................................12

8.1 Strength ......................................................................................................................................................................................................12

8.1.1 General...................................................................................................................................................................................12

8.1.2 Monohull ..............................................................................................................................................................................12

8.1.3 Semi-submersible ........................................................................................................................................................12

8.1.4 Other hull forms ............................................................................................................................................................12

8.2 Air gap and freeboard ....................................................................................................................................................................12

8.2.1 General...................................................................................................................................................................................12

8.2.2 Monohull ..............................................................................................................................................................................13

8.2.3 Semi-submersible ........................................................................................................................................................13

8.2.4 Other hull forms ............................................................................................................................................................13

8.3 Temperature ...........................................................................................................................................................................................13

8.4 Stability .......................................................................................................................................................................................................14

9 Stationkeeping system ................................................................................................................................................................................14

9.1 General ........................................................................................................................................................................................................14

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 19905-3:2020(E)

9.2 Moored ........................................................................................................................................................................................................14

9.3 Thruster assisted mooring ........................................................................................................................................................14

9.4 Dynamic positioning systems .................................................................................................................................................14

10  Activity specific assessments ................................................................................................................................................................14

10.1 General ........................................................................................................................................................................................................14

10.2 Assessment of site-specific activities and equipment ........................................................................................15

10.2.1 General...................................................................................................................................................................................15

10.2.2 Marine drilling riser assessment ....................................................................................................................15

10.3 Risk assessment ..................................................................................................................................................................................15

10.4 Activity specific operating guidelines ..............................................................................................................................15

11  Confirmation of compatibility between analysis and as-installed condition ....................................16

Annex A (informative) Outline of an activity specific operating guideline document for a

dynamically positioned unit and a moored unit ..............................................................................................................17

Annex B (informative) Suggested process for completing a site-specific assessment of a

mobile floating unit ........................................................................................................................................................................................20

Bibliography .............................................................................................................................................................................................................................22

iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/FDIS 19905-3:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 67, Materials, equipment and offshore

structures for petroleum, petrochemical and natural gas industries, Subcommittee SC 7, Offshore

structures.

This second edition cancels and replaces the first edition (ISO 19905-3:2017), which has been

technically revised.
The main changes compared to the previous edition are as follows:

— removed definitions of drift off and drive off in Clause 3 and consolidated under loss of position;

— Table 1 in Clause 5 removed and reference made to ISO 19900;
— FLS removed from 8.1.2 and 8.1.3;
— air gap requirements modified in 8.2;
— ISO 35104 referenced in 10.4;
— editorial revision.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
A list of all parts in the ISO 19905 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO/FDIS 19905-3:2020(E)
Introduction

The International Standards on offshore structures prepared by TC 67 (i.e. ISO 19900, the ISO 19901

series, ISO 19902, ISO 19903, ISO 19904-1, the ISO 19905 series, ISO 19906) constitute a common

basis addressing design requirements and assessments of all types of offshore structures used by the

petroleum and natural gas industries worldwide.

NOTE These are sometimes referred to as the ISO 19900 series on offshore structures.

Through their application, the intention is to achieve adequate structural integrity and performance

based on reliability levels appropriate for manned and unmanned offshore structures, whatever the

nature or combination of the materials used.

Structural integrity is an overall concept comprising: models for describing actions; structural

analyses; design or assessment rules; safety elements; workmanship; quality management; and

national requirements, all of which are mutually dependent. The modification of any of these elements

in isolation can cause an imbalance or inconsistency, with possible impact on the reliability inherent in

the offshore structure. The implications involved in modifying one element, therefore, are considered

in relation to all the elements and the overall reliability of the offshore structure.

The International Standards on offshore structures prepared by TC 67 are intended to provide latitude

in the choice of structural configurations, materials and techniques and to allow for innovative

solutions. Sound engineering judgement is, therefore, necessary in the use of these documents.

This document states the general principles and basic requirements for the site-specific assessment of

mobile floating units. The technical information used in the assessment primarily resides in documents

referenced herein. This document is intended to be used for assessment and not for design.

Site-specific assessment is normally carried out when an existing mobile floating unit is to be installed

at a specific site. The assessment is not intended to provide a full evaluation of the unit; it is assumed

that aspects not addressed herein have been addressed at the design stage using other practices and

standards.

The purpose of the site-specific assessment is to demonstrate the adequacy of the mobile floating

unit, its stationkeeping system and any connected systems for the applicable assessment situations

and defined limit states, taking into account the consequences of failure. The results of a site-specific

assessment should be appropriately recorded and communicated to those persons required to know or

act on the conclusions and recommendations. Alternative approaches to the site-specific assessment

can be used provided that they have been shown to give a level of reliability equivalent, or superior, to

that implicit in this document.
In this document, the following verbal forms are used:
— “shall” indicates a requirement;
— “should” indicates a recommendation;
— “can” indicates a possibility or a capability;
— “may” indicates a permission.
vi © ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 19905-3:2020(E)
Petroleum and natural gas industries — Site-specific
assessment of mobile offshore units —
Part 3:
Floating units
1 Scope

This document specifies requirements and recommendations for the site-specific assessment of mobile

floating units for use in the petroleum and natural gas industries. It addresses the installed phase, at a

specific site, of manned non-evacuated, manned evacuated and unmanned mobile floating units.

This document addresses mobile floating units that are monohull (e.g. ship-shaped vessels or barges);

column-stabilized, commonly referred to as semi-submersibles; or other hull forms (e.g. cylindrical/

conical shaped). It is not applicable to tension leg platforms. Stationkeeping can be provided by a

mooring system, a thruster assisted mooring system, or dynamic positioning. The function of the unit

can be broad, including drilling, floatel, tender assist, etc. In situations where hydrocarbons are being

produced, there can be additional requirements.

This document does not address all site considerations, and certain specific locations can require

additional assessment.

This document is applicable only to mobile floating units that are structurally sound and adequately

maintained, which is normally demonstrated through holding a valid RCS classification certificate.

This document does not address design, transportation to and from site, or installation and removal

from site.

This document sets out the requirements for site-specific assessments, but generally relies on other

documents to supply the details of how the assessments are to be undertaken. In general:

— ISO 19901-7 is referenced for the assessment of the stationkeeping system;

— ISO 19904-1 is referenced to determine the effects of the metocean actions on the unit;

— ISO 19906 is referenced for arctic and cold regions;

— the hull structure and air gap are assessed by use of a comparison between the site-specific

metocean conditions and its design conditions, as set out in the RCS approved operations manual;

[1]

— ISO 13624-1 and ISO/TR 13624-2 are referenced for the assessment of the marine drilling riser of

mobile floating drilling units. Equivalent alternative methodologies can be used;

— IMCA M 220 is referenced for developing an activity specific operating guidelines. Agreed alternative

methodologies can be used.
[12]

NOTE RCS rules and the IMO MODU code provide guidance for design and general operation of mobile

floating units.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

© ISO 2020 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO/FDIS 19905-3:2020(E)

ISO 13624-1, Petroleum and natural gas industries — Drilling and production equipment — Part 1: Design

and operation of marine drilling riser equipment

ISO 19900, Petroleum and natural gas industries — General requirements for offshore structures

ISO 19901-1, Petroleum and natural gas industries — Specific requirements for offshore structures —

Part 1: Metocean design and operating considerations

ISO 19901-7, Petroleum and natural gas industries — Specific requirements for offshore structures —

Part 7: Stationkeeping systems for floating offshore structures and mobile offshore units

ISO 19904-1, Petroleum and natural gas industries — Floating offshore structures — Part 1: Ship-shaped,

semi-submersible, spar and shallow-draught cylindrical structures

ISO 19906:2019, Petroleum and natural gas industries — Arctic offshore structures

ISO 35104, Petroleum and natural gas industries — Arctic operations — Ice management

International Marine Contractors Association, “Guidance on Operational Activity Planning”, IMCA M 220

3  Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 19900, ISO 19901-1,

ISO 19901-7, ISO 19904-1 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
activity specific operating guidelines
ASOG

document that sets out the activities that need to be undertaken at specific alert level thresholds (3.4)

for specified changes in conditions

Note 1 to entry: These guidelines are in a document that sets out high level actions to be undertaken at specific

alert level thresholds.

Note 2 to entry: The ASOG for drilling operations is often called the well specific operating guideline

document (WSOG).

Note 3 to entry: An example ASOG for DP (dynamic positioning) and moored units is given in Annex A.

3.2
air gap

distance between the highest water elevation and the lowest exposed part of the primary deck structure

and permanent equipment not designed to withstand associated environmental action effects

[SOURCE: ISO 19900:2019, 3.5, modified — “structure” and “action effects” not defined herein, “and

permanent equipment” added and “for defined return period” deleted.]
2 © ISO 2020 – All rights reserved
---------------------- Page: 8 ----------------------
ISO/FDIS 19905-3:2020(E)
3.3
alert level

condition when certain parameters are below the lower limit, or between limits, or above the upper limit

Note 1 to entry: Alert levels are often colour-coded. The colour-coding will often be green for normal, blue for

advisory, yellow alert for reduced status, and red alert for emergency status. Parameters affecting the change

of colour-coded alert levels can be, for example, approach of limiting metocean conditions, loss of equipment

function, reduced available power levels, offset limits are reached [watch circles (3.17)], excessive vessel motions

are predicted, etc. Actions to be taken can include, for example, discontinue drilling, disconnect riser, suspend

lifts, etc.
3.4
alert level threshold
boundary between alert levels (3.3)
3.5
assessment
site-specific assessment

evaluation of a mobile floating unit and activity specific equipment to determine conformity with

specific requirements

Note 1 to entry: The specific requirements are the requirements of this document (i.e. 19905-3).

Note 2 to entry: Definition derived from ISO 19905-1:2016, 3.4.
3.6
assessment situation

mobile floating unit configuration together with the metocean and ice actions that need to be assessed

3.7
assessor
entity performing the site-specific assessment (3.5)
[SOURCE: ISO 19905-1:2016, 3.6]
3.8
extreme storm event

extreme combination of wind, wave and current conditions used for the assessment (3.5) of the mobile

floating unit

Note 1 to entry: This is the metocean event used for ULS storm assessment and varies depending on what is being

assessed. For example, the metocean event for the ULS assessment of the mooring system can be different from

that used in the ULS assessment of the hull strength or air gap.
3.9
loss of position

unintended move of a dynamically positioned or thruster-assisted vessel from its intended location

[watch circle (3.17)] relative to its set point position (3.13), generally caused by loss of stationkeeping

control or propulsion

Note 1 to entry: Loss of position can take on three main forms drift off, drive off, or force off.

3.10
operating manual
marine operations manual

latest approved document that defines the operational characteristics and capabilities of the mobile

floating unit

[SOURCE: ISO 19905-1:2016, 3.45, modified — “jack-up” has been replaced by “mobile floating unit”,

Note 1 to entry has been deleted, and “manual” replaced by “latest approved document”.]

© ISO 2020 – All rights reserved 3
---------------------- Page: 9 ----------------------
ISO/FDIS 19905-3:2020(E)
3.11
operator
representative of the company or companies leasing the site

Note 1 to entry: The operator is normally the oil company acting on behalf of co-licensees.

Note 2 to entry: The operator can be termed the owner or the duty holder.
[SOURCE: ISO 19900:2019, 3.35]
3.12
recognized classification society
RCS

member of the International Association of Classification Societies, with recognized and relevant

competence and experience in mobile floating units, and with established rules and procedures for

classification/certification of such units used in petroleum-related activities

[SOURCE: ISO 19901-7:2013, 3.23, modified — “floating structures” has been replaced by “mobile

floating units”, and “installations” has been replaced by “such units”.]
3.13
set point position
intended location of the unit (3.15)
3.14
sudden hurricane
hurricane that forms locally and,
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 19905-3
ISO/TC 67/SC 7
Industries du pétrole et du gaz
Secrétariat: BSI
naturel — Évaluation spécifique au
Début de vote:
2020-11-12 site d'unités mobiles en mer —
Vote clos le:
Partie 3:
2021-01-07
Unité flottante
Petroleum and natural gas industries — Site-specific assessment of
mobile offshore units —
Part 3: Floating units
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 19905-3:2020(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/FDIS 19905-3:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 19905-3:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................................................................................v

Introduction ..............................................................................................................................................................................................................................vii

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 2

3  Termes et définitions ....................................................................................................................................................................................... 2

4 Abréviations .............................................................................................................................................................................................................. 5

5 Considérations générales ............................................................................................................................................................................ 5

5.1 Généralités .................................................................................................................................................................................................. 5

5.1.1 Compétence .......................................................................................................................................................................... 5

5.1.2 Planification ......................................................................................................................................................................... 5

5.1.3 Rapport .................................................................................................................................................................................... 6

5.1.4 Règlementations .............................................................................................................................................................. 6

5.1.5 Classification de l'unité .............................................................................................................................................. 6

5.2 Évaluation .................................................................................................................................................................................................... 6

5.3 Niveaux d'exposition .......................................................................................................................................................................... 6

5.4 Sélection des états limites ............................................................................................................................................................. 7

5.5 Détermination des situations soumises à l'évaluation ......................................................................................... 8

5.5.1 Généralités ............................................................................................................................................................................ 8

5.5.2 Opérations en zones arctiques et glace ........................................................................................................ 8

5.5.3 Séisme ....................................................................................................................................................................................... 9

5.6 Modèles et outils analytiques ..................................................................................................................................................... 9

6  Données à rassembler pour chaque site ...................................................................................................................................... 9

6.1 Applicabilité .............................................................................................................................................................................................. 9

6.2 Données relatives à l'unité mobile flottante .................................................................................................................. 9

6.3 Données relatives au système de maintien en position ....................................................................................10

6.3.1 Généralités .........................................................................................................................................................................10

6.3.2 Unités ancrées .................................................................................................................................................................10

6.3.3 Unités ancrées à ancrage assisté par des propulseurs .................................................................10

6.3.4 Unités à positionnement dynamique ..........................................................................................................10

6.4 Données relatives au site .............................................................................................................................................................11

6.5 Données relatives aux restrictions d'utilisation/liées à l'activité ............................................................11

6.5.1 Généralités .........................................................................................................................................................................11

6.5.2 Réévaluation ou modification des restrictions d'utilisation/liées à l'activité .........12

6.5.3 Sources de données et types de restrictions d'utilisation/liées à l'activité ...............12

6.6 Données relatives à la configuration du système après installation .....................................................12

7 Actions ..........................................................................................................................................................................................................................13

8  Coque de l'unité ..................................................................................................................................................................................................13

8.1 Résistance .................................................................................................................................................................................................13

8.1.1 Généralités .........................................................................................................................................................................13

8.1.2 Monocoque ........................................................................................................................................................................13

8.1.3 Semi-submersible ........................................................................................................................................................13

8.1.4 Autres formes de coque ..........................................................................................................................................14

8.2 Garde d'air et franc-bord .............................................................................................................................................................14

8.2.1 Généralités .........................................................................................................................................................................14

8.2.2 Monocoque ........................................................................................................................................................................14

8.2.3 Semi-submersible ........................................................................................................................................................14

8.2.4 Autres formes de coque ..........................................................................................................................................15

8.3 Température ...........................................................................................................................................................................................15

8.4 Stabilité .......................................................................................................................................................................................................15

9 Système de maintien en position......................................................................................................................................................15

9.1 Généralités ...............................................................................................................................................................................................15

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 19905-3:2020(F)

9.2 Ancré .............................................................................................................................................................................................................16

9.3 Ancrage assisté par des propulseurs ................................................................................................................................16

9.4 Systèmes de positionnement dynamique .....................................................................................................................16

10  Évaluations spécifiques à l'activité .................................................................................................................................................16

10.1 Généralités ...............................................................................................................................................................................................16

10.2 Évaluation des activités et des équipements spécifiques au site..............................................................17

10.2.1 Généralités .........................................................................................................................................................................17

10.2.2 Évaluation du tube prolongateur pour le forage en mer ............................................................17

10.3 Évaluation des risques...................................................................................................................................................................17

10.4 Instructions d'exploitation spécifiques à l'activité ...............................................................................................17

11  Confirmation de la compatibilité entre la configuration analysée et la configuration

à l'état installé ......................................................................................................................................................................................................18

Annexe A (informative) Description d'un document d'instructions d'exploitation

spécifiques à une activité pour une unité à positionnement dynamique et une unité

ancrée ......... ...................................................................................................................................................................................................................19

Annexe B (informative) Processus proposé pour une évaluation spécifique au site d'une

unité mobile flottante...................................................................................................................................................................................22

Bibliographie ...........................................................................................................................................................................................................................24

iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/FDIS 19905-3:2020(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 67, Matériel, équipement et structures

en mer pour les industries pétrolière, pétrochimique et du gaz naturel, sous-comité SC 7, Structures en mer.

Cette deuxième édition annule et remplace la première édition (ISO 19905-3:2017), qui a fait l'objet

d'une révision technique.

Les principales modifications par rapport à l'édition précédente sont les suivantes:

— les définitions pour la dérive et la chasse à l'Article 3 ont été supprimées et combinées sous «perte

de position»;

— le Tableau 1 à l'Article 5 a été supprimé et l'ISO 19900 est citée en référence;

— l'état limite de fatigue (FLS) a été supprimé en 8.1.2 et 8.1.3;
— les exigences relatives à la garde d'air ont été modifiées en 8.2;
— l'ISO 35104 est citée en référence en 10.4;
— des révisions éditoriales ont été apportées.

Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent

document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l'adresse www .iso .org/ fr/ members .html.

Une liste de toutes les parties de la série ISO 19905 se trouve sur le site web de l'ISO.

© ISO 2020 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO/FDIS 19905-3:2020(F)

Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent

document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l'adresse www .iso .org/ fr/ members .html.
vi © ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO/FDIS 19905-3:2020(F)
Introduction

Les Normes internationales pour les structures en mer élaborées par le TC 67 (c'est-à-dire l'ISO 19900,

la série ISO 19901, l'ISO 19902, l'ISO 19903, l'ISO 19904-1, la série ISO 19905 et l'ISO 19906) constituent

une base commune traitant des exigences de conception et des évaluations de tous les types de

structures en mer utilisés par les industries du pétrole et du gaz naturel dans le monde.

NOTE Ces normes sont parfois appelées «série ISO 19900» sur les structures en mer.

Leur application a pour finalité d'atteindre une intégrité structurelle et des performances adéquates de

la structure fondées sur des niveaux de fiabilité appropriés pour les structures en mer occupées par du

personnel et non occupées par du personnel, quelle que soit la nature ou la combinaison des matériaux

utilisés.

L'intégrité structurelle est un concept global comprenant des modèles destinés à décrire des actions,

des analyses structurelles, des règles de conception ou d'évaluation, des éléments de sécurité,

l'exécution des réalisations, la gestion de la qualité, et des exigences nationales, ces divers éléments

étant interdépendants. La modification d'un seul de ces éléments peut provoquer un déséquilibre ou

une incohérence, avec un impact éventuel sur la fiabilité inhérente à la structure en mer. Par conséquent,

les effets d'une modification d'un seul élément sont considérés par rapport à tous les éléments et à la

fiabilité globale de la structure en mer.

Les Normes internationales sur les structures en mer élaborées par le TC 67 sont destinées à fournir une

grande latitude de choix de configurations de structures, de matériaux et de techniques et à favoriser

des solutions innovantes. Il est par conséquent nécessaire d'en faire usage à la lumière d'un jugement

technique avisé.

Le présent document établit les principes généraux et les exigences de base pour une évaluation

spécifique au site des unités mobiles flottantes. Les informations techniques utilisées lors de

l'évaluation sont principalement issues de documents cités en référence dans le présent document. Le

présent document est destiné à être utilisé pour l'évaluation et non pour la conception.

L'évaluation spécifique au site est normalement exécutée lorsqu'il est prévu d'installer une unité mobile

flottante existante au niveau d'un site spécifique. L'évaluation n'a pas pour but de fournir une évaluation

complète de l'unité. Il est supposé que les aspects non traités ici ont été traités au stade de la conception

en utilisant d'autres pratiques et d'autres normes.

Le but de l'évaluation spécifique au site est de démontrer le caractère adéquat de l'unité mobile flottante,

de son système de maintien en position et des éventuels systèmes raccordés pour les situations

applicables de l'évaluation et des états limites définis, en prenant en compte les conséquences d'une

défaillance. Il convient d'enregistrer de manière appropriée les résultats d'une évaluation spécifique

au site et de les communiquer aux personnes qui ont besoin des conclusions et des recommandations

ou qui agissent au vu de celles-ci. D'autres approches de l'évaluation spécifique au site peuvent être

utilisées, sous réserve qu'il ait été démontré qu'elles confèrent un niveau de fiabilité équivalent ou

supérieur à celui implicite dans le présent document.
Dans le présent document, les formes verbales suivantes sont utilisées:
— «doit» indique une exigence;
— «il convient» indique une recommandation;
— «peut» («can» en anglais) indique une possibilité ou une capacité;
— «peut» («may» en anglais) indique une autorisation.
© ISO 2020 – Tous droits réservés vii
---------------------- Page: 7 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 19905-3:2020(F)
Industries du pétrole et du gaz naturel — Évaluation
spécifique au site d'unités mobiles en mer —
Partie 3:
Unité flottante
1 Domaine d'application

Le présent document spécifie les exigences et les recommandations pour l'évaluation spécifique au site

d'unités mobiles flottantes destinées à être utilisées dans les industries du pétrole et du gaz naturel. Il

traite de la phase installée, au niveau d'un site spécifique, d'unités mobiles flottantes occupées par du

personnel non évacué, occupées par du personnel évacué et non occupées par du personnel.

Le présent document traite des unités mobiles flottantes monocoques (par exemple, structures à

profil de bateau ou barges); stabilisées par des colonnes, souvent désignées par le terme «structures

semi-submersibles»; ou ayant d'autres formes de coque (par exemple, cylindriques/coniques). Il n'est

pas applicable aux plates-formes à ancrage tendu. Le maintien en position peut être assuré par un

système d'ancrage, un système d'ancrage assisté par des propulseurs, ou un système de positionnement

dynamique. L'unité peut avoir plusieurs fonctions, notamment des fonctions de forage, d'hôtel flottant,

de barge, etc. Dans les situations où des hydrocarbures sont produits, des exigences supplémentaires

peuvent s'appliquer.

Le présent document ne traite pas de toutes les considérations relatives au site, et certains emplacements

peuvent nécessiter une évaluation supplémentaire.

Le présent document n'est applicable qu'aux unités mobiles flottantes dont la structure est saine et

entretenue de manière adéquate, ce qui est normalement démontré par la tenue à jour d'un certificat de

classification en cours de validité, délivré par une société de classification reconnue (RCS).

Le présent document ne traite pas de la conception, du transport vers et depuis un site ou de l'installation

et du retrait du site.

Le présent document spécifie les exigences pour des évaluations spécifiques aux sites, mais s'appuie

généralement sur d'autres documents pour fournir les informations détaillées sur la manière dont les

évaluations doivent être effectuées. En général:

— l'ISO 19901-7 est citée en référence pour l'évaluation du système de maintien en position;

— l'ISO 19904-1 est citée en référence pour la détermination des effets des actions océano-

météorologiques sur l'unité;
— l'ISO 19906 est citée en référence pour les régions arctiques et froides;

— la structure de la coque et la garde d'air sont évaluées en procédant à une comparaison entre

les conditions océano-météorologiques spécifiques au site et les conditions de conception de la

coque, comme indiqué dans le manuel d'exploitation approuvé par une société de classification

reconnue (RCS);
[1]

— l'ISO 13624-1 et l'ISO/TR 13624-2 sont citées en référence pour l'évaluation des tubes prolongateurs

pour les forages en mer des unités de forage mobiles flottantes. D'autres méthodologies équivalentes

peuvent être utilisées;

— l'IMCA M 220 est citée en référence pour l'élaboration d'un document d'instructions d'exploitation

spécifique à l'activité. D'autres méthodologies approuvées peuvent être utilisées.

© ISO 2020 – Tous droits réservés 1
---------------------- Page: 8 ----------------------
ISO/FDIS 19905-3:2020(F)
[12]

NOTE Les règles RCS et le code MODU de l'OMI fournissent des recommandations pour la conception et

l'exploitation générale des unités mobiles flottantes.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 13624-1, Industries du pétrole et du gaz naturel — Équipement de forage et de production — Partie 1:

Conception et exploitation des tubes prolongateurs pour les forages en mer

ISO 19900, Industries du pétrole et du gaz naturel — Exigences générales relatives aux structures en mer

ISO 19901-1, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en

mer — Partie 1: Dispositions océano-météorologiques pour la conception et l'exploitation

ISO 19901-7, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en

mer — Partie 7: Systèmes de maintien en position des structures en mer flottantes et des unités mobiles en mer

ISO 19904-1, Industries du pétrole et du gaz naturel — Structures en mer flottantes — Partie 1: Unités

monocoques, unités semi-submersibles et unités spars

ISO 19906:2019, Industries du pétrole et du gaz naturel — Structures arctiques en mer

ISO 35104, Industries du pétrole et du gaz naturel — Opérations en Arctique — Gestion des glaces

International Marine Contractors Association, “Guidance on Operational Activity Planning”, IMCA M 220

3  Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 19900, l'ISO 19901-1,

l'ISO 19901-7 et l'ISO 19904-1 ainsi que les suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
3.1
instructions d'exploitation spécifiques à l'activité
ASOG

document qui décrit les actions spécifiques à une activité devant être effectuées à des seuils d'alerte

(3.4) spécifiques pour des changements spécifiés des conditions

Note 1 à l'article: Ces instructions figurent dans un document qui définit les actions de haut niveau à mettre en

œuvre à des seuils d'alerte spécifiques.

Note 2 à l'article: Le document ASOG pour les opérations de forage est souvent désigné par «document

d'instructions d'exploitation spécifiques au puits» (WSOG).

Note 3 à l'article: L'Annexe A fournit un exemple d'ASOG pour positionnement dynamique (DP) et unités ancrées.

2 © ISO 2020 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO/FDIS 19905-3:2020(F)
3.2
garde d'air

distance entre le niveau le plus élevé de la surface de l'eau et la partie exposée la plus basse de la

structure primaire du pont et des équipements permanents qui ne sont pas conçus pour supporter les

effets des actions dues à l'environnement

[SOURCE: ISO 19900:2019, 3.5, modifiée — «structure» et «effets des actions» ne sont pas définis dans

le présent document, «et des équipements permanents» a été ajouté et «pendant une période de retour

définie» a été supprimé.]
3.3
niveau d'alerte

condition dans laquelle certains paramètres sont en-dessous de la limite inférieure, entre des limites,

ou au-dessus de la limite supérieure

Note 1 à l'article: Les niveaux d'alerte sont souvent dotés d'un codage couleur. Le codage couleur sera souvent

vert pour des conditions normales, bleu pour un avis, alerte jaune pour des conditions réduites et alerte rouge

pour une situation d'urgence. Parmi les paramètres ayant une incidence sur le changement de niveau d'alerte

à code couleur figurent, par exemple, l'approche de conditions océano-météorologiques limites, la perte de

fonction d'un équipement, la réduction des niveaux de puissance disponibles, l'atteinte des limites de déport

[cercles d'observation (3.17)], la prévision de mouvements excessifs des navires, etc. Les actions qui doivent être

entreprises peuvent comprendre, par e
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
