ISO/R 683-1:1968

Heat-treated steels, alloy steels and free-cutting steels — Part 1: Quenched and tempered unalloyed steels

Aciers pour traitement thermique, aciers alliés et aciers pour décolletage — Partie 1: Aciers non alliés trempés et revenus

General Information

• Status: Withdrawn
• Publication Date: 29-Feb-1968
• Withdrawal Date: 29-Feb-1968
• ICS: 77.140.10 - Heat-treatable steels
• ICS: 77.140.20 - Stainless steels
• ICS: 77.140.45 - Non-alloyed steels
• Technical Committee: ISO/TC 17/SC 4 - Heat treatable and alloy steels
• Drafting Committee: ISO/TC 17/SC 4 - Heat treatable and alloy steels
• Current Stage: 9599 - Withdrawal of International Standard
• Completion Date: 01-Mar-1987

Standards Content (Sample)

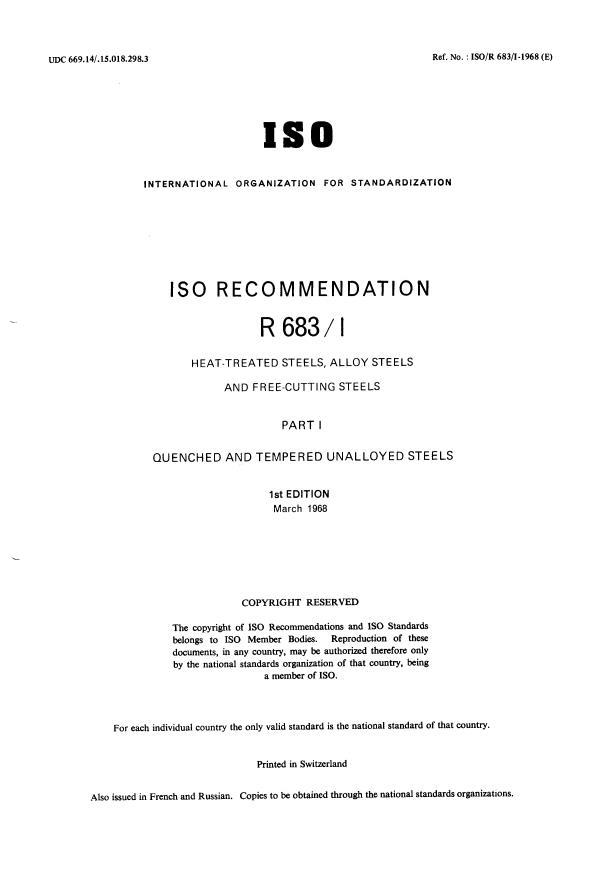

Ref. No. : ISO/R 683/I-1968 (E)
WC 669.14/. 15.018.298.3
IS0
I NT ERN AT I ON A L ORGAN IZ AT1 O N FOR STAND AR D IZATiO N
1 SO R ECO M M EN DATI O N
R 683/ I
HEAT-TREATED STEELS, ALLOY STEELS
AND FREE-CUTTING STEELS
PART I
QUENCHED AND TEMPERED UNALLOYED STEELS
1st EDITION
March 1968
COPYRIGHT RESERVED
The copyright of IS0 Recommendations and IS0 Standards
belongs to IS0 Member Bodies. Reproduction of these
documents, in any country, may be authorized therefore only
by the national standards organization of that country, being
a member of ISO.
For each individual country the only valid standard is the national standard of that country.
Printed in Switzerland
Also issued in French and Russian. Copies to be obtained through the national standards organizations.

---------------------- Page: 1 ----------------------
BRIEF HISTORY
The IS0 Recommendation R 68311, Heat-treated steels, alloy steels and free-cutting steels -
Part I : Quenched and tempered unalloyed steels, was drawn up by Technical Committee ISOlTC 17,
Steel, the Secretariat of which is held by the British Standards Institution (BSI).
Work on this question by the Technical Committee began in 1958 and led, in 1965, to the
adoption of a Draft IS0 Recommendation.
In January 1966, this Draft IS0 Recommendation (No. 916) was circulated to all the IS0
Member Bodies for enquiry. It was approved, subject to a few modifications of an editorial nature,
by the following Member Bodies :
Romania
Argentina Germany
Australia Hungary Spain
Austria India Sweden
Switzerland
Belgium Israel
Brazil Italy Turkey
Canada Japan U.A.R.
Chile Korea, Rep. of United Kingdom
Czechoslovakia Netherlands U.S.A.
Denmark Norway U.S.S.R.
Yugoslavia
Finland Poland
One Member Body opposed the approval of the Draft :
France
The Draft IS0 Recommendation was then submitted by correspondence to the IS0 Council
which decided, in March 1968, to accept it as an IS0 RECOMMENDATION.
-2

---------------------- Page: 2 ----------------------

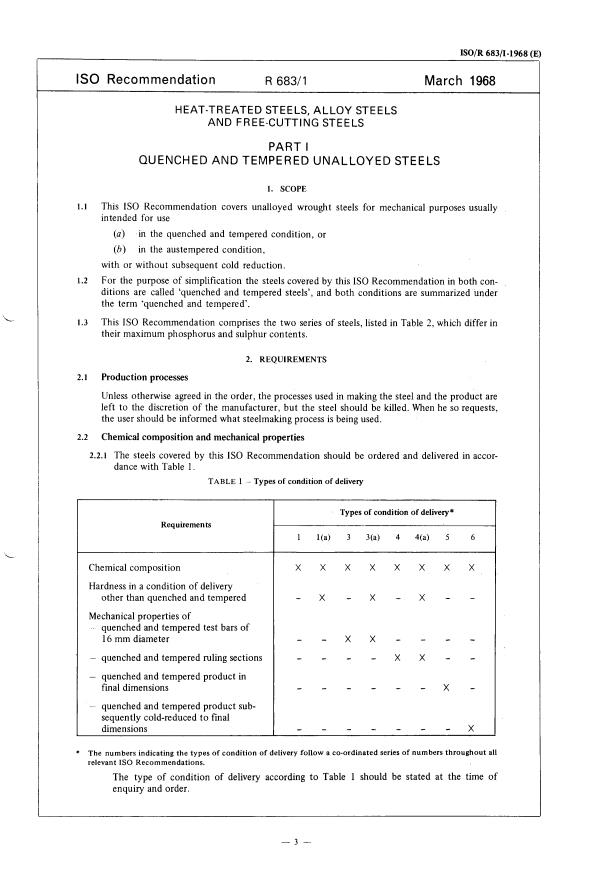

ISO/R 683/I-1968 (E)
IS0 Recommendation
R 68311 March 1968
HEAT-TREATED STEELS, ALLOY STEELS
AND FREE-CUTTING STEELS
PART I
QUENCHED AND TEMPERED UNALLOYED STEELS
1. SCOPE
1.1 This IS0 Recommendation covers unalloyed wrought steels for mechanical purposes usually
intended for use
in the quenched and tempered condition, or
(a)
(b) in the austempered condition,
with or without subsequent cold reduction.
1.2 For the purpose of simplification the steels covered by this IS0 Recommendation in both con-
ditions are called ‘quenched and tempered steels’, and both conditions are summarized under
the term ‘quenched and tempered’.
I .3 This IS0 Recommendation comprises the two series of steels, listed in Table 2, which differ in
their maximum phosphorus and sulphur contents.
2. REQUIREMENTS
2.1 Production processes
Unless otherwise agreed in the order, the processes used in making the steel and the product are
left to the discretion of the manufacturer, but the steel should be killed. When he so requests,
the user should be informed what steelmaking process is being used.
2.2
Chemical composition and mechanical properties
2.2.1 The steels covered by this IS0 Recommendation should be ordered and delivered in accor-
dance with Table 1.
TABLE 1 - Types of condition of delivery
Types of condition of delivery*
Requirements
1 l(a) 3 3(a) 4 4(a) 5 6
Chemical composition xxxxxxxx
Hardness in a condition of delivery
other than quenched and tempered -x-x-x- -
Mechanical properties of
quenched and tempered test bars of
16 mm diameter
- quenched and tempered ruling sections
- quenched and tempered product in
final dimensions
- quenched and tempered product sub-
sequently cold-reduced to final
dimensions
*
The numbers indicating the types of condition of delivery follow a co-ordinated series of numbers throughout all
relevant IS0 Recommendations.
The type of condition of delivery according to Table 1 should be stated at the time of
enquiry and order.
-3-

---------------------- Page: 3 ----------------------
ISO/R 683/I-1968 (6)
2.2.2 The chemical composition expressed by the cast analysis should be in accordance with
Table 2.
TABLE 2 ~ Types of steel and chemical composition guaranteed (applicable to cast analysis)*
Type
c 70
of steel
0.050 0.050
I EiZe 1 0.22 to 0.29 0.1 5 to 0.40 0.40 to 0.70
0.035 0.035
0.27 to 0.34 0.1 5 to 0.40 0.50 to 0.80
C 30e
0.035 0.035
0.050 0.050
0.32 to 0.39 O. 15 to 0.40 0.50 to 0.80
1 1
0.035 0.035
aoso 0.050
0.37 to 0.44 O. 1 5 to 0.40 0.50 to 0.80
0.035
0.035
0.050 0.050
0.42 to 0.50 0.1 5 to 0.40 0.50 to 0.80
I C c45 45 e 0.035 0.035
c 50
0.050 0.050
0.47 to 0.55 O. 15 to 0.40 0.60 to 0.90
1 C5ûe
0.035 0.035
--
0.050 0.050
0.52 to 0.60 0.1 5 to 0.40 0.60 to 0.90
0.035 0.035
0.050 0.050
0.57 to 0.65 0.15 to 0.40 0.60 to 0.90
tz C 60e
0.035 0.035
*
Elements not quoted in Table 2 should not be intentionally added to the steel without the agreement of the
purchaser, other than for the purpose of finishing the heat. All reasonable precautions should be taken to pre-
vent the addition, from scrap or other materials used in manufacture, of such elements which affect the
kardenability, mechanical properties and applicability.
If ordered to condition of delivery type 1 or l(a) (see Table l), the following permis-
2.2.2.1
sible deviations between the values specified in Table 2 and the product analysis of
products up to 160 mm (6.3 in) diameter apply. Above 150 mm (5.9 in) square section,
the permissible deviations should be stated at the time of enquiry and order,
TABLE 3 - Permissible deviations between specifieu analysis and product analysis
Permissible deviations*
Type of steel
P S
k 0.02
C25, C25e
C30, C30e
C 35, C 35 e
+ 0.005 + 0.005
t 0.03 k 0.03 ti 0.04
C 40, C 40e
C45, C45e
C50, C50e
C 55, C 55 e
f 0.04
C60, C60e
*
means that in one cast the deviation may occur over the upper value or under the lower value of the specified
2 but not both at the same time.
range in Table
4 --

---------------------- Page: 4 ----------------------
ISO/R 683/1-1968 (1
2.2.2.2 If ordered to condition of delivery types 3, 3(a), 4, 4(a), 5 and 6, the mechanical
properties specified in Table 4 (page 7) and Table 5 (page 8) should be the governing
criteria for acceptance. In such cases, the cast analysis may deviate slightly from the
values shown in Table 2.
2.2.3 If specified, the mechanical properties should be those shown in Table 4 or Table 5.
2.2.3.1
The values apply to test pieces, taken on rounds in the direction of the metal fibre,
the axis of the test piece corresponding to that shown in Figure 1 (page IO).
2.2.3.2 For rectangular sections, the ranges for equivalent diameters are given in Figure 2
(page 11).
2.2.3.3 For other sections, the equivalent diameter should be agreed at the time of enquiry
and order.
2.2.4 The mechanical properties in the quenched and tempered conditions as given in Table 4 are
those which can be obtained for one of the conditions given below :
For a reference test bar of 16 mm diameter, taken from the product to be
(1)
delivered either by machining from a location according to Figure 1 or by forging,
and then quenched and tempered according to the temperatures and times listed
in Table 7 (page 9) (types of condition of delivery 3 and 3(a) of Table 1).
For a ruling section,* to be specified at the time of enquiry and order, which is
(2)
quenched and tempered according to the temperatures listed in Table 7 (types
of condition of delivery 4 and 4(a) of Table 1).
For location of the test bar, see clause 3.2.1.
For the product in the quenched and tempered condition of delivery (type of
(3)
condition of delivery 5 of Table 1).
For location of the t
...

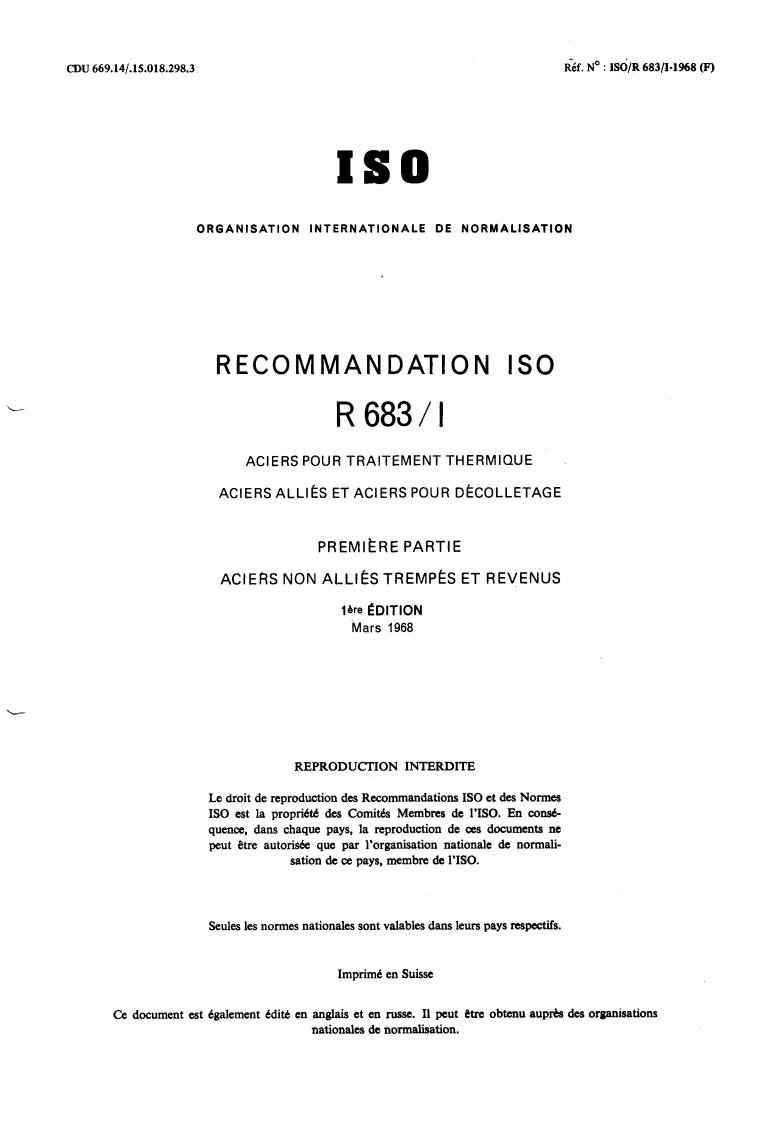

CDU 669.14/.15.018.298,3 &f. No : ISO/R 683/1-1%8 (P)
IS0
O RG A N I SAT I ON I N T ERN AT1 ON A LE DE N O RM A LI SAT ION
R E CO M M A N D AT1 O N
I S O
R683/I
ACIERS POUR TRAITEMENT THERMIQUE
ACIERS ALLIÉS ET ACIERS POUR DECOLLETAGE
PREMIERE PARTIE
ACIERS NON ALLIÉS TREMPES ET REVENUS
1bre EDITION
Mars 1968
REPRODUCTION INTERDITE
Le droit de reproduction des Recommandations IS0 et des Nomes
IS0 est la propriég des Comités Membres de I’ISO. En COllsG
quence, dans chaque pays, la reproduction de ces documents ne
peut etre autorisée que par l’organisation nationale de normali-
sation de ce pays, membre de IWO.
Seules les normes nationales sont valables dans leurs pays respectifs.
Imprimé en Suisse
Ce document est également éditk en anglais et en russe. I1 peut être obtenu auprés des organisations
nationaies de normalisation.

---------------------- Page: 1 ----------------------
HISTORIQUE
La Recommandation ISO/R 68311, Aciers pour traitement thermique, aciers alliés et aciers pour
- Remière partie : Aciers non alliés trempés et revenus, a été élaborée par le Comité
décolletage
Technique ISO/TC 17, Acier, dont le Secrétariat est assuré par la British Standards Institution (BSI).
Les travaux relatifs à cette question furent entrepris par le Comité Technique en 1958 et abou-
tirent, en 1965, à l'adoption d'un Projet de Recommandation ISO.
--
En janvier 1966, ce Projet de Recommandation IS0 (No 916) fut soumis à l'enquête de tous les
Comités Membres de VISO. I1 fut approuvé, sous réserve de quelques modifications d'ordre rédaction-
nel, par les Comités Membres suivants :
Allemagne Espagne R.A.U.
Argentine Finlande Roumanie
Australie Hongrie Royaume-Uni
Autriche Inde Suède
Belgique Israël Suisse
Brésil Italie Tchécoslovaquie
Canada Japon Turquie
Chili U.R.S.S.
Norvège
Corée, Rép. de U.S.A.
Pays-Bas
Danemark
Pologne Yougoslavie
Un Comité Membre se déclara opposé à l'approbation du Projet :
France
-_
Le Projet de Recommandation IS0 fut alors soumis par correspondance au Conseil de l'BO qui
décida, en mars 1968, de l'accepter comme RECOMMANDATION ISO.

---------------------- Page: 2 ----------------------
IW/R 683/1-1%8 (F)

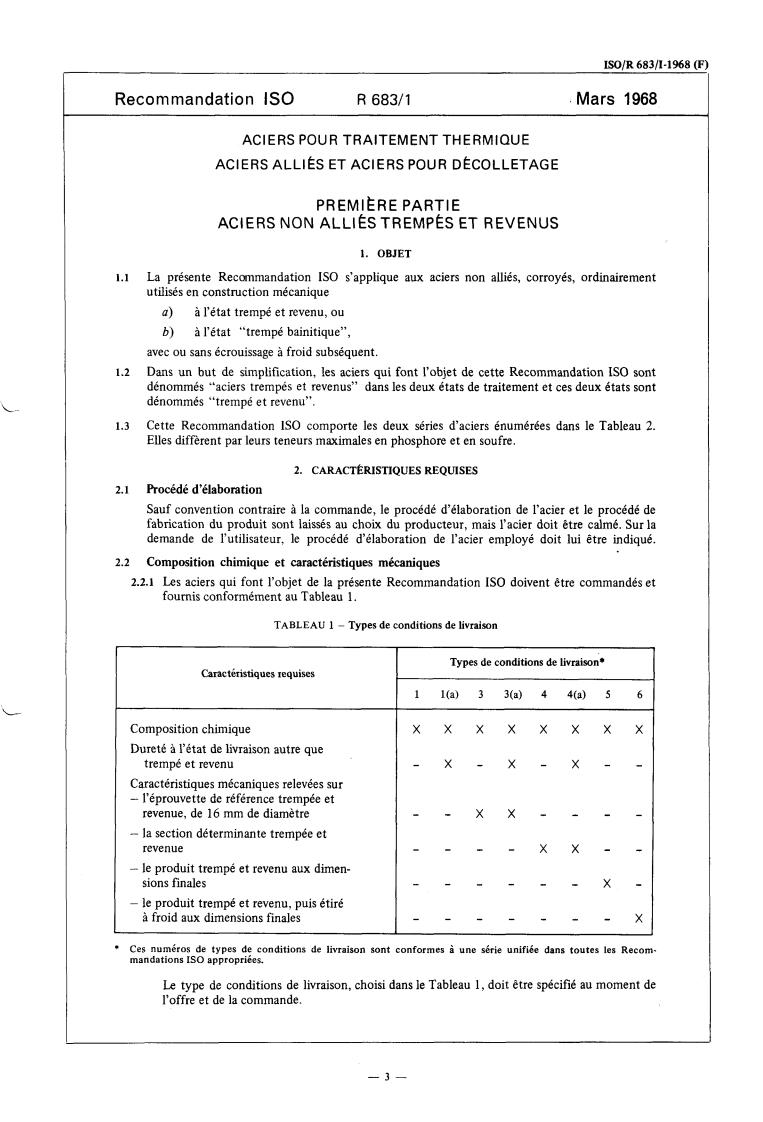

Recommandation IS0 R 68311 Mars 1968
ACIERS POUR TRAITEMENT THERMIQUE
ACIERS ALLIES ET ACIERS POUR DECOLLETAGE
PREMIÈRE PARTIE
ACIERS NON ALLIES TREMPES ET REVENUS
1. OBJET
1.1 La présente Recommandation IS0 s’applique aux aciers non alliés, corroyés, ordinairement
utilisés en construction mécanique
à l’état trempé et revenu, ou
a)
b) à l’état “trempé bainitique”,
avec ou sans écrouissage à froid subséquent.
1.2 Dans un but de simplification, les aciers qui font l’objet de cette Recommandation IS0 sont
dénommés “aciers trempés et revenus” dans les deux états de traitement et ces deux états sont
dénommés “trempé et revenu”.
i.
1.3 Cette Recommandation IS0 comporte les deux séries d’aciers énumérées dans le Tableau 2.
Elles diffèrent par leurs teneurs maximales en phosphore et en soufre.
2. CARACT~RISTIQUES REQUISES
2. i Procédé d’élaboration
I
Sauf convention contraire à la commande, le procédé d’élaboration de l’acier et le procédé de
fabrication du produit sont laissés au choix du producteur, mais l’acier doit être calmé. Sur la
demande de l’utilisateur, le procédé d’élaboration de l’acier employé doit lui être indiqué.
2.2 Composition chimique et caractéristiques mécaniques
2.2.1 Les aciers qui font l’objet de la présente Recommandation IS0 doivent être commandés et
fournis conformément au Tableau 1.
TABLEAU 1 - Types de conditions de livraison
Types de conditions de livraison*
Caractéristiques requises
111
i-
Composition chimique
xxxxxxxx
Dureté à l’état de livraison autre que
-x-x-x- -
trempé et revenu
Caractéristiques mécaniques relevées sur
- l’éprouvette de référence trempée et
- -xx- - - -
revenue, de 16 mm de diamètre
- la section déterminante trempée et
revenue
- le produit trempé et revenu aux dimen-
sions finales
- le produit trempé et revenu, puis étiré
à froid aux dimensions finales
*
Ces numéros de types de conditions de livraison sont conformes à une série unifiée dans toutes les Recom-
mandations IS0 appropriées.
Le type de conditions de livraison, choisi dans le Tableau 1, doit être spécifié au moment de
l’offre et de la commande.
-3-

---------------------- Page: 3 ----------------------
ISO/R 683/I-1968 (I
2.2.2 La composition chimique, exprimée par l’analyse de coulée, doit satisfaire au Tableau 2.
TABLEAU 2 - Types d’acier et composition chimique garantie (analyse de coulée)*
p O10 s O10
Type
‘Io Mn ‘Io
Si
c ‘k
max.
max.
d’acier
0,050
0,050
c 25 0,22 à 0,29 0,15 à 0,40 0,40 à 0,70
0,035 0,035
C 25 e
0,050
0,050
30 1 0,27 à 0,34 1 0,15 à 0,40 1 0,50 à 0,80
0.035
I 0,035
C 30e
0,050
0,050
0,32 à 0,39 O, 15 à 0,40 0,50 à 0,80
0,035 0,035
0,050 0,050
C 40
0,37 à 0,44 0.15 à 0,40 0,50 à 0,80
C 40 e 0,035 0,035
0,050 0,050
c 45
0,42 à 0,50 O, 15 à 0,40 0,50 à 0,80
C45e t 0,035 0,035
0,050 0,050
c 50
0,47 à 0,55 0,15 à 0,40 0,60 à 0,90
C 50e 0,035 0,035
c 55 0,050 0,050
0,52 a 0,60 0,15 à 0,40 0,60 à 0,90
C 55 e 0,035 0,035
C 60 0,050 0,050
0,57 à 0.65 O, 15 à 0,40 0,60 à 0,90
C60e 0,035 0,035
*
Les éléments non mentionnés dans le Tableau 2 ne doivent pas être ajoutés intentionnellement à l’acier sans
l’accord de l’utilisateur, à l’exception de ceux qui sont destinés à l’élaboration de la coulée. Toutes les précau-
tions raisonnables seront prises pour prévenir l’addition, par les matières premières utilisées en cours de
fabrication (ferrailles), de tels éléments qui affectent la trempabiiité, les caractéristiques mécaniques et la mise en
oeuvre.
2.2.2.1 Dans le cas de commande suivant les conditions de livraison type 1 ou l(a) (voir
Tableau l), les écarts admissibles suivants entre les valeurs figurant au Tableau 2 et les
résultats de l’analyse sur produit sont applicables à des produits jusqu’à 160 mm
(6,3 in) de diamètre. Au-dessus de 150 mm (5,9 in) de section carrée, les écarts
admissibles doivent être convenus au moment de l’offre et de la commande.
TABLEAU 3 ~ Ecarts admissibles entre analyse spécifiée et analyse sur produit
Ecarts admissibles*
Type d‘acier
c ‘Io I si y:,
s ‘Io
C 25, C 25 e
C 30, C 30 e
C 35, C 35 e
C 40, C 40 e
f. 0,005
C 45, C 45 e
C 50, C 50 e
C 55, C 55 e
C 60, C 60 e
*
signifie que, dans une même coulée, l’écart peut se produire soit au-dessus du maximum, soit au-dessous du
minimum, tels qu’ils sont spécifiés par les fourchettes du Tableau 2, mais jamais les deux à la fois.
-4-

---------------------- Page: 4 ----------------------
ISO/R 683/1-1%8 (F
2.2.2.2 Dans le cas de commande suivant les conditions de livraison types 3, 3(a), 4,4(a), 5 et
6, les caractéristiques mécaniques spécifiées au Tableau 4 (page 7) et au Tableau 5
(page 8) seront les conditions déterminantes de recette. En pareil cas, l’analyse de
coulée peut différer légèrement des valeurs spécifiées au Tableau 2.
2.2.3 Si ces caractéristiques mécaniques sont spécifiées, elles doivent être celles qui figurent au
Tableau 4 ou au Tableau 5.
2.2.3.1 Ces valeurs s’appliquent à des éprouvettes prélevées sur des ronds, dans le sens de la
fibre du métal, l’axe de l’éprouvette étant situé conformément aux indications de la
Figure 1 (page 10).
2.2.3.2 Les séries de diamètres équivalents aux sections rectangulaires sont indiquées à la
Figure 2 (page 11).
2.2.3.3 Pour les autres sections, le diamètre équivalent doit être fié d‘un commun accord au
moment de l’offre et de la commande.
2.2.4 Les caractéristiques mécaniques à l’état trempé et revenu données au Tableau 4 sont celles
dont on peut convenir pour chacune des conditions prévues ci-dessous, à savoir :
Eprouvette de référence de 16 mm de diamètre, prélevée soit par usinage,
1)
l’emplacement étant celui qui est indiqué à la Figure 1, soit par forgeage, à partir
du produit à fournir, puis trempée et revenue aux températures et avec les durées
indiquées au Tableau 7 (page 9) (types de conditions de livraison 3 et 3(a) du
Tableau 1).
Section déterminante d’emploi*, comme spécifié au moment de l’offre et de la
2)
commande, trempée et revenue aux températures indiquées dans le Tableau 7
(types de conditions de livraison 4 et 4(a) du Tableau 1).
Pour l’emplacement de l’éprouvette, voir paragraphe 3.2.1.
Produit à fournir à l’état trempé et revenu (type de conditions de livraison 5 du
3)
Tableau 1).
Pour l’emplacement de l’éprouvette, voir paragraphe 3.2.1.
2.2.5 Les caractéristiques mécaniques après écrouissage à froid succédant à une trempe et un reve-
nu, telles qu’elles figurent au Tableau 5, pourront faire l’objet d‘un accord sur le pr
...
