ISO 22073-1:2024

Gas welding equipment - Part 1: Line pressure regulators and line pressure regulators with flow-metering devices for gas distribution pipelines up to 6 MPa (60 bar)

This document specifies requirements for line pressure regulators and line pressure regulators with flow-metering devices to be connected to industrial gas distribution pipelines of: - compressed gases and carbon dioxide up to 6 MPa (60 bar); - acetylene up to 150 kPa (1,5 bar); - liquefied petroleum gases (LPG); - methylacetylene-propadiene mixtures (MPS); for use in welding, cutting and allied processes. This document does not apply to pressure regulators intended for direct use on cylinders or bundles, such regulators are addressed in ISO 2503 or ISO 7291, respectively. NOTE Where there is no risk of ambiguity, both line pressure regulators and line pressure regulators with flow-metering devices are addressed with the collective term ‘pressure regulators’.

Matériel de soudage au gaz — Partie 1: Détendeurs de canalisation et détendeurs de canalisation à débitmètre intégré pour les canalisations de distribution du gaz jusqu'à 6 MPa (60 bar)

Le présent document spécifie les exigences relatives aux détendeurs de canalisation et détendeurs de canalisation à débitmètre intégré à raccorder aux canalisations de distribution du gaz industriel de: — gaz comprimés et dioxyde de carbone jusqu’à 6 MPa (60 bar), — acétylène jusqu’à 150 kPa (1,5 bar), — gaz de pétrole liquéfiés (GPL), — mélanges méthylacétylène-propadiène (MPS) utilisés pour le soudage, le coupage et les techniques connexes. Le présent document ne s’applicable pas aux détendeurs destinés à une utilisation directe sur des bouteilles ou des cadres. Ces régulateurs sont traités dans les normes ISO 2503 ou ISO 7291, respectivement. NOTE Lorsqu’il n’y a pas de risque d’ambiguïté, les détendeurs de canalisation et les détendeurs de canalisation à débitmètre intégré sont désignés par le terme collectif de «détendeurs».

General Information

• Status: Published
• Publication Date: 12-Nov-2024
• ICS: 25.160.30 - Welding equipment
• Technical Committee: ISO/TC 44/SC 8 - Equipment for gas welding, cutting and allied processes
• Drafting Committee: ISO/TC 44/SC 8 - Equipment for gas welding, cutting and allied processes
• Current Stage: 6060 - International Standard published
• Start Date: 13-Nov-2024
• Due Date: 02-Nov-2026
• Completion Date: 13-Nov-2024

Overview - ISO 22073-1:2024 (Gas welding equipment)

ISO 22073-1:2024 specifies requirements for line pressure regulators and line pressure regulators with flow‑metering devices intended for connection to industrial gas distribution pipelines. The standard covers equipment for:

• compressed gases and carbon dioxide up to 6 MPa (60 bar),
• acetylene up to 150 kPa (1.5 bar),
• liquefied petroleum gases (LPG),
• methylacetylene‑propadiene mixtures (MPS), for use in welding, cutting and allied processes. It excludes regulators intended for direct use on cylinders or bundles (see ISO 2503 and ISO 7291).

Key topics and technical requirements

ISO 22073-1 addresses design, performance, testing and marking of pressure regulators. Major technical topics include:

• Design requirements: materials selection (referencing ISO 9539), construction rules for oxygen and acetylene service, connection types, integrated filters, pressure‑adjusting and flow‑control devices, gauges and relief valves.
• Operating characteristics: operating temperature range, nominal discharge (Q) and stability of outlet pressure, and the coefficient of pressure increase upon closure (R) for regulators without flow meters.
• Flow‑metering accuracy: classification and permissible error for indicated flow on regulators with integrated flow‑metering devices.
• Type‑test procedures: tests for performance, accuracy classification, mechanical resistance (including internal pressure and leakage tests), oxygen pressure surge testing and acetylene decomposition testing, plus durability of markings and instructions for use.
• Marking and documentation: mandatory markings for safe operation and traceability, and required user instructions.

Practical applications and users

ISO 22073-1 is used where pipeline gas regulation is required for welding, cutting and allied industrial processes. Typical users include:

• Manufacturer and design engineers of gas welding regulators and flow‑metering assemblies.
• Testing and certification laboratories conducting type‑tests and conformity assessments.
• Procurement and quality assurance teams in fabrication shops and industrial maintenance.
• Safety officers and plant engineers responsible for gas distribution systems and workplace gas safety.
• Service technicians who install, inspect and maintain line regulators on pipeline networks.

Related standards

Relevant cross‑references and complementary standards:

• ISO 2503, ISO 7291 - regulators for cylinders and manifold systems
• ISO 5171 - pressure gauges for welding equipment
• ISO 9090 - gas tightness testing
• ISO 9539 - materials for gas welding equipment
• ISO 10225 - marking for welding equipment
• ISO 11114‑6 - oxygen pressure surge testing
• ISO 15296 - vocabulary for gas welding equipment

ISO 22073-1:2024 helps ensure safe, reliable and accurate pressure regulation and flow measurement on industrial gas distribution pipelines-critical for compliant welding and cutting operations.

Standards Content (Sample)

International
Standard
ISO 22073-1
First edition
Gas welding equipment —
2024-11
Part 1:
Line pressure regulators and
line pressure regulators with
flow-metering devices for gas
distribution pipelines up to 6 MPa
(60 bar)
Matériel de soudage au gaz —
Partie 1: Détendeurs de canalisation et détendeurs de
canalisation à débitmètre intégré pour les canalisations de
distribution du gaz jusqu'à 6 MPa (60 bar)
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Symbols and abbreviated terms. 2
5 Design requirements . 3
5.1 Materials .3
5.2 Design and construction .3
5.2.1 Oxygen pressure regulators .3
5.2.2 Acetylene pressure regulators . . .3
5.2.3 Connections .3
5.2.4 Filter .3
5.2.5 Pressure-adjusting device .4
5.2.6 Flow-control valve .4
5.2.7 Pressure gauges .4
5.2.8 Pressure relief valve.4
5.2.9 Leakage .4
5.2.10 Mechanical resistance .4
6 Operating characteristics . 5
6.1 Operating-temperature range .5
6.2 Coefficient of pressure increase upon closure R (applicable for line pressure regulators
without flow-metering devices) .5
6.3 Accuracy classification (applicable for line pressure regulators with flow-metering
devices) . .5
7 Marking . . 5
7.1 Line pressure regulators without flow-metering devices .5
7.2 Line pressure regulators with flow-metering devices .6
8 Instructions for use . . 6
9 Type-test procedure . 6
9.1 General .6
9.2 Test samples and necessary documents .7
9.3 Test conditions .7
9.3.1 General characteristics of the test installation .7
9.3.2 Test gas . .7
9.3.3 Accuracy of a flow-metering device .8
9.3.4 Pressure measurement .8
9.4 Units .8
9.4.1 Pressure .8
9.4.2 Flow .8
9.4.3 Temperature .8
9.5 Test for performance and operating characteristics of pressure regulators without
flow-metering devices .8
9.5.1 General .8
9.5.2 Nominal discharge Q .9
n
9.5.3 Coefficient of pressure increase upon closure, R . .9
9.6 Test for accuracy classification of pressure regulators with flow-metering devices .9
9.7 Tests for mechanical resistance of pressure regulators or pressure regulators with
flow-metering devices .10
9.7.1 General .10
9.7.2 Test for mechanical resistance to internal pressure .10
9.7.3 Leakage tests .10
9.7.4 Oxygen pressure surge test .11

iii

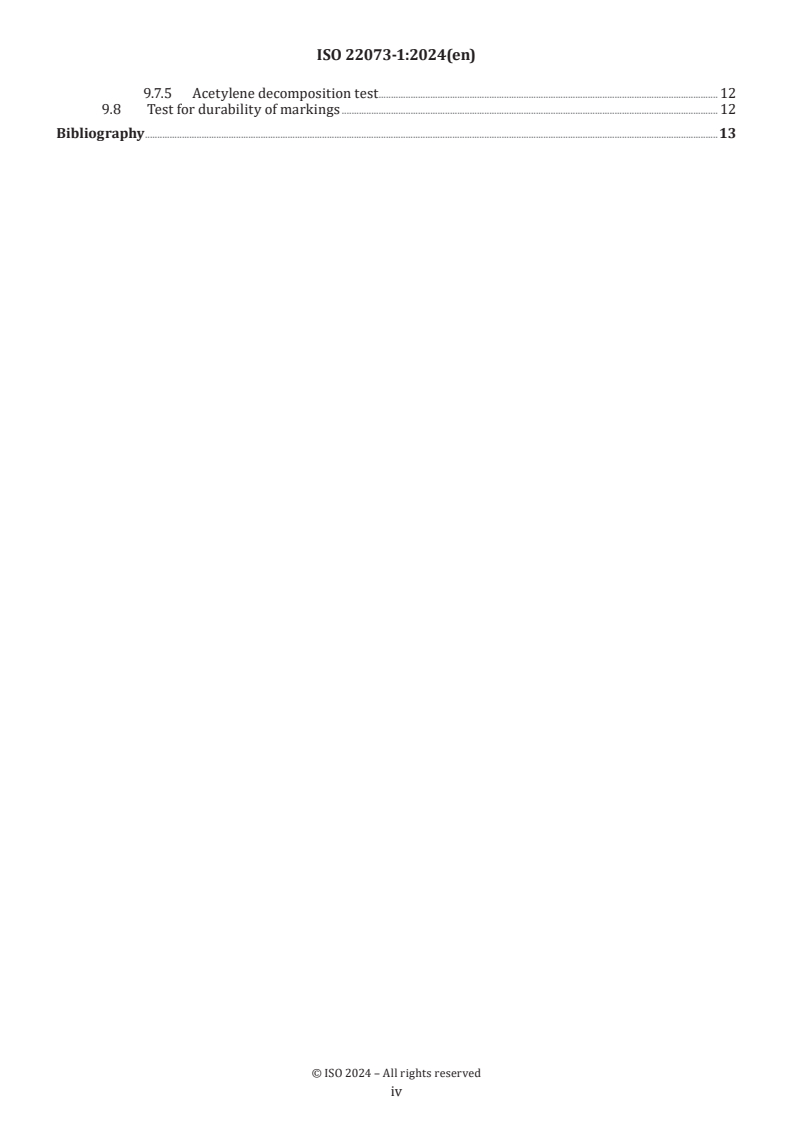

9.7.5 Acetylene decomposition test . 12
9.8 Test for durability of markings . 12
Bibliography .13

iv
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes, Subcommittee
SC 8, Equipment for gas welding, cutting and allied processes.
A list of all parts in the ISO 22073 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s
national standards body. A complete listing of these bodies can be found at
www.iso.org/members.html. Official interpretations of ISO/TC 44 documents, where they exist, are
available from this page: https://committee.iso.org/sites/tc44/home/interpretation.html.

v
International Standard ISO 22073-1:2024(en)
Gas welding equipment —
Part 1:
Line pressure regulators and line pressure regulators with
flow-metering devices for gas distribution pipelines up to 6
MPa (60 bar)
1 Scope
This document specifies requirements for line pressure regulators and line pressure regulators with flow-
metering devices to be connected to industrial gas distribution pipelines of:
— compressed gases and carbon dioxide up to 6 MPa (60 bar);
— acetylene up to 150 kPa (1,5 bar);
— liquefied petroleum gases (LPG);
— methylacetylene-propadiene mixtures (MPS);
for use in welding, cutting and allied processes.
This document does not apply to pressure regulators intended for direct use on cylinders or bundles, such
regulators are addressed in ISO 2503 or ISO 7291, respectively.
NOTE Where there is no risk of ambiguity, both line pressure regulators and line pressure regulators with flow-
metering devices are addressed with the collective term ‘pressure regulators’.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 2503, Gas welding equipment — Pressure regulators and pressure regulators with flow-metering
devices for gas cylinders used in welding, cutting and allied processes up to 300 bar (30 MPa)
ISO 5171, Gas welding equipment — Pressure gauges used in welding, cutting and allied processes
ISO 7291, Gas welding equipment — Pressure regulators for manifold systems used in welding, cutting and allied
processes up to 30 MPa (300 bar)
ISO 9090, Gas tightness of equipment for gas welding and allied processes
ISO 9539, Gas welding equipment — Materials for equipment used in gas welding, cutting and allied processes
ISO 10225, Gas welding equipment — Marking for equipment used for gas welding, cutting and allied processes
ISO 11114-6, Gas cylinders — Compatibility of cylinder and valve materials with gas contents — Part 6: Oxygen
pressure surge testing
ISO 15296, Gas welding equipment — Vocabulary

3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 15296 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
accuracy of a flow-metering device
classification based on the permissible error of the flow indication (3.5) of the device
3.2
line pressure regulator
device for regulating a generally stable inlet pressure of a pipeline gas distribution system to an outlet
pressure that is as constant as possible
3.2.1
adjustable line pressure regulator
line pressure regulator that is provided with a means of operator adjustment of the outlet pressure
3.2.2
preset line pressure regulator
line pressure regulator that is not provided with a means of operator adjustment of the outlet pressure
3.3
flow-metering device
device that measures and indicates the flow of a specific gas or gas mixture
3.4
indicated flow(s)
flow(s) indicated on the measuring device of a line pressure regulator with flow-metering devices (3.7)
3.5
permissible error of the flow indication
difference between the indicated flow (3.4) and the true flow, as a percentage of the indicated flow (3.4)
3.6
pressure gauge
device that measures and indicates pressure
3.7
line pressure regulator with flow-metering devices
device for regulating a generally stable inlet pressure of a pipeline gas distribution system to an outlet
pressure that is as constant as possible, ensuring in addition a selected gas flow
Note 1 to entry: The device is generally a pressure regulator equipped with flow-adjusting and measuring devices
which are not intended to be separated from the regulating device by the operator.
3.8
true flow
flow measured with a calibrated measuring device
4 Symbols and abbreviated terms
The symbols used in this document are given in Table 1.

Table 1 — Symbols and definitions
Symbol Definition
p Maximum inlet pressure specified by the manufacturer
p Nominal outlet pressure at the nominal discharge Q specified by the manufacturer
2 n
p Closing outlet pressure measured 1 min after stopping the nominal discharge Q , at p and p
4 n 2 1
q Maximum allowable internal leakage
f
Q Nominal discharge at p and p , specified by the manufacturer
n 2 1
Coefficient of press
...

Norme
internationale
ISO 22073-1
Première édition
Matériel de soudage au gaz —
2024-11
Partie 1:
Détendeurs de canalisation et
détendeurs de canalisation à
débitmètre intégré pour les
canalisations de distribution du gaz
jusqu'à 6 MPa (60 bar)
Gas welding equipment —
Part 1: Line pressure regulators and line pressure regulators with
flow-metering devices for gas distribution pipelines up to 6 MPa
(60 bar)
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Symboles et termes abrégés . 3
5 Exigences de conception . 3
5.1 Matériaux .3
5.2 Conception et construction .3
5.2.1 Détendeurs pour oxygène .3
5.2.2 Détendeurs pour acétylène .3
5.2.3 Raccords . .3
5.2.4 Filtre .4
5.2.5 Dispositif de réglage de la pression .4
5.2.6 Vanne de réglage du débit .4
5.2.7 Manomètres .4
5.2.8 Soupape de sécurité .4
5.2.9 Fuite .4
5.2.10 Résistance mécanique .4
6 Caractéristiques de fonctionnement . 5
6.1 Gamme de températures de fonctionnement .5
6.2 Coefficient de remontée en pression à la fermeture R (applicable aux détendeurs de
canalisation sans débitmètre) .5
6.3 Classification de l’exactitude (applicable aux détendeurs de canalisation à débimètre
intégré) .5
7 Marquage . 5
7.1 Détendeurs de canalisation sans débitmètres .5
7.2 Détendeurs de canalisation à débitmètre intégré .6
8 Instructions d’utilisation . 6
9 Mode opératoire des essais de type . 7
9.1 Généralités .7
9.2 Échantillons d’essai et documents nécessaires .7
9.3 Conditions d’essai . . .8
9.3.1 Caractéristiques générales de l’installation d’essai .8
9.3.2 Gaz d’essai .8
9.3.3 Exactitude du dispositif de mesure du débit .8
9.3.4 Mesurage de la pression .8
9.4 Unités .8
9.4.1 Pression .8
9.4.2 Débit.8
9.4.3 Température .8
9.5 Essai relatif aux caractéristiques de performance et de fonctionnement des détendeurs
sans débitmètres .9
9.5.1 Généralités .9
9.5.2 Débit nominal Q .9
n
9.5.3 Coefficient de remontée en pression à la fermeture, R.9
9.6 Essai de classification de l’exactitude des détendeurs à débitmètre intégré .9
9.7 Essais de résistance mécanique pour les détendeurs et pour les détendeurs à
débitmètre intégré .10
9.7.1 Généralités .10
9.7.2 Essai de résistance mécanique à la pression interne . .10
9.7.3 Essais d’étanchéité .10
9.7.4 Essai de compression adiabatique à l’oxygène .11

iii

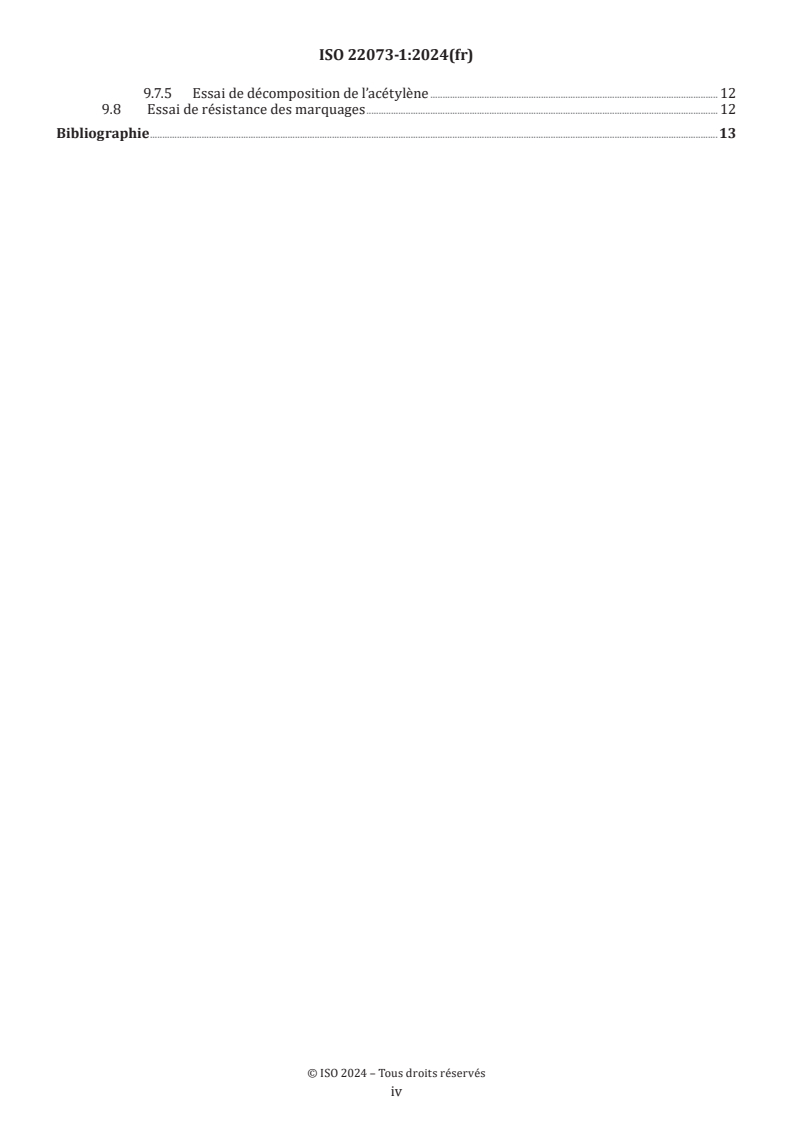

9.7.5 Essai de décomposition de l’acétylène . 12
9.8 Essai de résistance des marquages . 12
Bibliographie .13

iv
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 44, Soudage et techniques connexes, sous-
comité SC 8, Matériel pour le soudage au gaz, le coupage et les techniques connexes.
Une liste de toutes les parties de la série ISO 22073 se trouve sur le site web de l'ISO. Il convient que l’utilisateur
adresse tout retour d’information ou toute question concernant le présent document à l’organisme
national de normalisation de son pays. Une liste exhaustive desdits organismes se trouve à l’adresse
www.iso.org/fr/members.html. Les interprétations officielles des documents de l'ISO/TC 44, lorsqu'elles
existent sont disponibles depuis la page: https://committee.iso.org/sites/tc44/home/interpretation.html.

v
Norme internationale ISO 22073-1:2024(fr)
Matériel de soudage au gaz —
Partie 1:
Détendeurs de canalisation et détendeurs de canalisation à
débitmètre intégré pour les canalisations de distribution du
gaz jusqu'à 6 MPa (60 bar)
1 Domaine d’application
Le présent document spécifie les exigences relatives aux détendeurs de canalisation et détendeurs de
canalisation à débitmètre intégré à raccorder aux canalisations de distribution du gaz industriel de:
— gaz comprimés et dioxyde de carbone jusqu’à 6 MPa (60 bar),
— acétylène jusqu’à 150 kPa (1,5 bar),
— gaz de pétrole liquéfiés (GPL),
— mélanges méthylacétylène-propadiène (MPS)
utilisés pour le soudage, le coupage et les techniques connexes.
Le présent document ne s’applicable pas aux détendeurs destinés à une utilisation directe sur des bouteilles
ou des cadres. Ces régulateurs sont traités dans les normes ISO 2503 ou ISO 7291, respectivement.
NOTE Lorsqu’il n’y a pas de risque d’ambiguïté, les détendeurs de canalisation et les détendeurs de canalisation à
débitmètre intégré sont désignés par le terme collectif de «détendeurs».
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 2503, Matériel de soudage aux gaz — Détendeurs et détendeurs débitmètres intégrés pour bouteilles à gaz
utilisés pour le soudage, le coupage et les techniques connexes jusqu'à 300 bar (30 MPa)
ISO 5171, Matériels de soudage au gaz — Manomètres utilisés pour le soudage, le coupage et les techniques
connexes
ISO 7291, Matériel de soudage aux gaz — Détendeurs de centrale de bouteilles pour le soudage, le coupage et les
techniques connexes jusqu'à 30 MPa (300 bar)
ISO 9090, Étanchéité aux gaz des appareils pour soudage aux gaz et techniques connexes
ISO 9539, Matériel de soudage aux gaz — Matériaux utilisés pour le matériel de soudage aux gaz, coupage et
techniques connexes
ISO 10225, Matériel de soudage aux gaz — Marquage des matériels de soudage aux gaz, de coupage et pour
techniques connexes
ISO 11114-6, Bouteilles à gaz — Compatibilité des matériaux des bouteilles et des robinets avec les contenus
gazeux — Partie 6: Essai de compression adiabatique à l’oxygène
ISO 15296, Matériel de soudage aux gaz — Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions dans l’ISO 15296 ainsi que les suivants
s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
exactitude d’un débitmètre
classification basée sur l’erreur tolérée de l’indication du débit (3.5) d’un dispositif
3.2
détendeur de canalisation
dispositif permettant de détendre une pression d'alimentation généralement stable d'un système de
distribution du gaz par canalisation à une pression de détente aussi constante que possible
3.2.1
détendeur de canalisation réglable
détendeur de canalisation muni d'un dispositif permettant à l'opérateur de régler la pression de détente
3.2.2
détendeur de canalisation préréglé
détendeur de canalisation non muni d'un dispositif permettant à l'opérateur de régler la pression de détente
3.3
débitmètre
dispositif qui mesure et indique le débit d’un gaz ou d’un mélange de gaz spécifique
3.4
débit(s) indiqué(s)
débit(s) affiché(s) sur le dispositif de mesure d’un détendeur de canalisation à débitmètre intégré (3.7)
3.5
erreur tolérée de l'indication de débit
différence entre le débit indiqué (3.4) et le débit réel, exprimée en pourcentage du débit indiqué (3.4)
3.6
manomètre
dispositif qui mesure et indique une pression
3.7
détendeur de canalisation à débitmètre intégré
dispositif permettant de détendre une pression d'alimentation généralement stable d'un système de
distribution du gaz par canalisation à une pression de détente aussi constante que possible, et assurant en
complément le contrôle d’un débit de gaz
Note 1 à l'article: C'est généralement un détendeur équipé d'un débitmètre et de dispositifs de mesure qui ne sont pas
destinés à être séparés par l'opérateur du dispositif de détente.
3.8
débit réel
débit mesuré avec un dispositif de mesure étalonné

4 Symboles et termes abrégés
Les symboles utilisés dans le présent document sont donnés dans le Tableau 1.
Tableau 1 — Symboles et définitions
Symboles Définition
p Pression maximale d'alimentation spécifiée par le fabricant
p Pression nominale de détente pour le débit nominal, Q , spécifiée par le fabricant
2 n
p Pression de détente de fermeture mesurée 1 min après l'arrêt du débit nominal Q , à p et p
4 n 2 1
q Fuite interne maximale admissible
f
Q Débit nominal à p et p , spécifié par le fabricant
n 2 1
R Coefficient de remontée en pression à la fermeture défini par la Formule:
pp−
R=
p
5 Exigences de conception
5.1 Matériaux
Les matériaux des détendeu
...
