Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 3821
Fifth edition
2019-08
Corrected version
2021-05
Gas welding equipment — Rubber
hoses for welding, cutting and allied
processes
Matériel de soudage aux gaz — Tuyaux souples en caoutchouc pour le
soudage, le coupage et les techniques connexes
Reference number
ISO 3821:2019(E)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO 3821:2019(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 3821:2019(E)

Contents Page
Foreword .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Abbreviated terms . 2
5 Application . 2
6 Hose designation . 2
7 Materials . 3
7.1 Construction . 3
7.1.1 Light and normal duty hoses . 3
7.1.2 Flux fuel gas hose . 3
7.1.3 Twin hose . 3
7.2 Manufacture . 3
8 Dimensions and tolerances . 3
8.1 Inside diameters . 3
8.2 Outside diameters . 4
8.3 Wall thickness . 4
8.4 Concentricity (total indicator reading) . 5
8.5 Cut lengths and tolerances . 5
8.6 Disclosure of inside diameter and outside diameter . 5
9 Requirements and type tests . 5
9.1 General . 5
9.2 Basic requirements . 5
9.2.1 Tensile strength and elongation at break . 5
9.2.2 Accelerated ageing . 5
9.2.3 Adhesion . 5
9.2.4 Hydrostatic requirements . 6
9.2.5 Flexibility at ambient temperature . 6
9.2.6 Low-temperature flexibility . 6
9.2.7 Protection against incandescent particles and hot surfaces . 6
9.2.8 Ozone resistance . 6
9.3 Special requirements . 6
9.3.1 Non-ignition requirement for oxygen hoses . 6
9.3.2 Resistance to acetone and dimethylformamide for acetylene hoses . 7
9.3.3 Resistance to n-pentane for propane hoses . 7
9.3.4 Resistance to azeotrope of trimethylborate with methanol for flux fuel gas
hoses . 7
9.3.5 Flexibility of flux fuel gas hoses . 8
9.3.6 Permeability to LPG, MPS, and natural gas of methane hoses, universal
fuel gas hoses, and flux fuel gas hoses . 8
9.3.7 Requirements for twin hoses . 8
9.3.8 Requirements for universal fuel gas hose . 8
10 Hose colour and gas identification . 8
10.1 General . 8
10.2 Gas identification . 8
10.3 Marking . 9
Annex A (normative) Method of test for non-ignition .10
Annex B (normative) Method of test for resistance to n-pentane .12
Annex C (normative) Method of test for resistance to incandescent particles and hot surfaces .13
© ISO 2019 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 3821:2019(E)

Annex D (normative) Summary of requirements and type tests .15
Annex E (normative) Alternative oxygen gas colour codes .16
Bibliography .17
iv © ISO 2019 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 3821:2019(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 8, Equipment for gas welding, cutting and allied processes.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
Official interpretations of TC 44 documents, where they exist, are available from this page: https://
committee .iso .org/ sites/ tc44/ home/ interpretation .html.
This fifth edition cancels and replaces the fourth edition (ISO 3821:2008) which has been technically
revised.
The main changes compared to the previous edition are as follows:
— the definition of maximum working pressure has been added;
— Clauses 7 to 9 have been revised;
— the requirements for marking have been revised;
— editorial changes have been made.
This corrected version of ISO 3821:2019 incorporates the following corrections:
— the publication year has been corrected from 2018 to 2019 on the cover page as well as in the headers
and footers of the document.
© ISO 2019 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 3821:2019(E)
Gas welding equipment — Rubber hoses for welding,
cutting and allied processes
1 Scope
This document specifies requirements for rubber hoses (including twin hoses) for welding, cutting and
allied processes.
This document specifies requirements for rubber hoses for normal duty of 2 MPa (20 bar) and light duty
[limited to hoses for maximum working pressure of 1 MPa (10 bar) and with bore up to and including
6,3 mm].
This document applies to hoses operated at temperatures −20 °C to +60 °C and used in:
— gas welding and cutting;
— arc welding under the protection of an inert or active gas;
— processes allied to welding and cutting, in particular, heating, brazing, and metallization.
This document does not specify requirements for hose assemblies; these are detailed in ISO 8207.
This document applies neither to thermoplastics hoses nor to hoses used for high pressure [>0,15 MPa
(>1,5 bar)] acetylene.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 37, Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties
ISO 188, Rubber, vulcanized or thermoplastic — Accelerated ageing and heat resistance tests
ISO 1307:2006, Rubber and plastics hoses — Hose sizes, minimum and maximum inside diameters, and
tolerances on cut-to-length hoses
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 10619-1, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness — Part 1:
Bending tests at ambient temperature
ISO 10619-2, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness — Part 2:
Bending tests at sub-ambient temperatures
ISO 1817, Rubber, vulcanized or thermoplastic — Determination of the effect of liquids
ISO 4080, Rubber and plastics hoses and hose assemblies — Determination of permeability to gas
ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of
hoses and the lengths of hose assemblies
ISO 7326, Rubber and plastics hoses — Assessment of ozone resistance under static conditions
ISO 8033, Rubber and plastics hoses — Determination of adhesion between components
© ISO 2019 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 3821:2019(E)

ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 11114-3, Gas cylinders — Compatibility of cylinder and valve materials with gas contents — Part 3:
Autogenous ignition test for non-metallic materials in oxygen atmosphere
ISO 15296, Gas welding equipment — Vocabulary
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test
methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 and ISO 15296 and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
twin hose
two normal rubber hoses joined together longitudinally
3.2
universal fuel gas hose
hose which can be used for all fuel gases except fluxed fuel gas
Note 1 to entry: Fuel gases are listed in Table 5.
3.3
flux fuel gas hose
hose suitable for fuel gas containing a flux
3.4
maximum working pressure
maximum pressure to which the equipment may be subjected in service
4 Abbreviated terms
LPG liquefied petroleum gases
MPS methylacetylene-propadiene mixtures
5 Application
Hoses shall only be used for the gas service for which they are identified (see 10.2).
6 Hose designation
The hoses covered by this document are designated using the following information:
a) inside diameter, see Table 1;
b) light or normal duty (pressure rating), see Table 4;
c) colour and marking (gas service), see Table 5.
2 © ISO 2019 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 3821:2019(E)

EXAMPLE 1 6,3 mm, light duty. Blue (Oxygen).
EXAMPLE 2 10 mm, normal duty. Red and Orange (Universal fuel gases).
EXAMPLE 3 6,3 mm, light duty, FLUX. Red (Fluxed fuel gases).
7 Materials
7.1 Construction
7.1.1 Light and normal duty hoses
The hose shall consist of:
a) a rubber lining of minimum thickness 1,3 mm for hoses with total wall thickness of 3,0 mm or less
and 1,5 mm for hoses with total wall thickness greater than 3,0 mm;
b) reinforcement applied by any suitable technique;
c) a rubber cover of a minimum thickness of 1,0 mm.
7.1.2 Flux fuel gas hose
The flux fuel gas hose shall consist of the following:
a) a rubber lining with an additional inner plastic layer, which shall be of maximum thickness 0,5 mm,
to give a minimum total thickness of a rubber lining of 1,3 mm for hoses with total wall thickness of
3,0 mm or less and 1,5 mm for hoses with total wall thickness greater than 3,0 mm;
b) reinforcement applied by any suitable technique;
c) a rubber cover of minimum thickness 1,0 mm.
7.1.3 Twin hose
Each hose used for twin hose construction shall be as specified in 7.1.1 or 7.1.2. The two hoses shall be
joined longitudinally during the extrusion and/or vulcanization process. They shall be capable of being
separated free of damage to enable end fittings to be fitted (see 9.3.7).
7.2 Manufacture
The lining and cover shall be of uniform thickness and free from holes, porosity and other defects.
8 Dimensions and tolerances
8.1 Inside diameters
The inside diameters of the hoses shall be in accordance with the dimensions and tolerances shown in
Table 1.
© ISO 2019 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 3821:2019(E)

Table 1 — Dimensions and tolerances on inside diameter
Inside diameter
Basic dimension Tolerance
Nominal size
mm mm
4,0 4,0
4,8 4,8
5,0 5,0 ±0,4
6,3 6,3
7,1 7,1
8,0 8,0
9,5 9,5 ±0,5
10,0 10,0
12,5 12,5
16,0 16,0
±0,6
20,0 20,0
25,0 25,0
32,0 32,0 ±1,0
40,0 40,0
±1,25
50,0 50,0
NOTE 1  Nominal sizes, basic dimensions and their tolerances on inside diameters do not comply with ISO 1307:2006,
Table 1.
NOTE 2  For intermediate dimensions, numbers are chosen from the R20 series of preferred numbers (see ISO 3) with
tolerances for the next larger inside diameter listed.
8.2 Outside diameters
The basic dimensions of the outside diameters of the hoses shall be determined by the manufacturer
by determining the total wall thickness of the hoses (including rubber lining, rubber cover and
reinforcement layer) relative to the basic dimensions of the inside diameter by the manufacturer. The
tolerances on the basic dimensions of the outside diameters shall be in accordance with the values
shown in Table 2.
Table 2 — Outside diameter ranges an
...

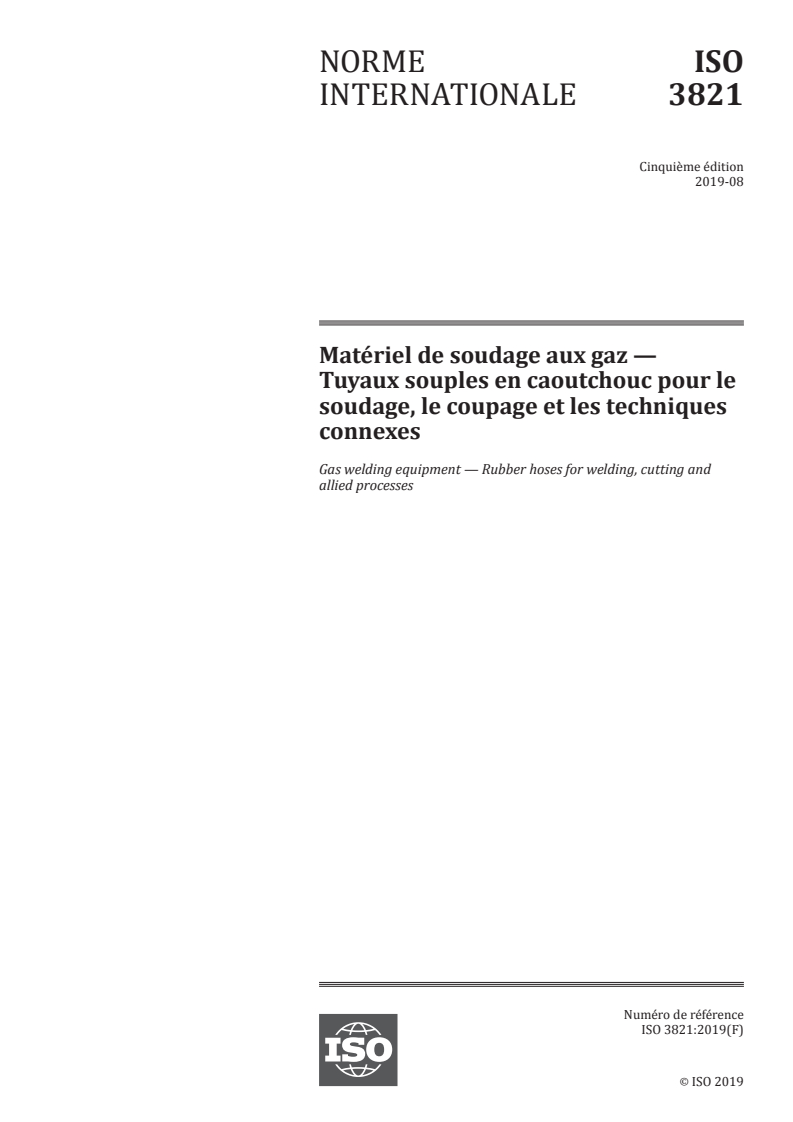

INTERNATIONAL ISO
STANDARD 3821
Fifth edition
2019-08
Gas welding equipment — Rubber
hoses for welding, cutting and allied
processes
Matériel de soudage aux gaz — Tuyaux souples en caoutchouc pour le
soudage, le coupage et les techniques connexes
Reference number
ISO 3821:2018(E)
©
ISO 2018

---------------------- Page: 1 ----------------------
ISO 3821:2018(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 3821:2018(E)

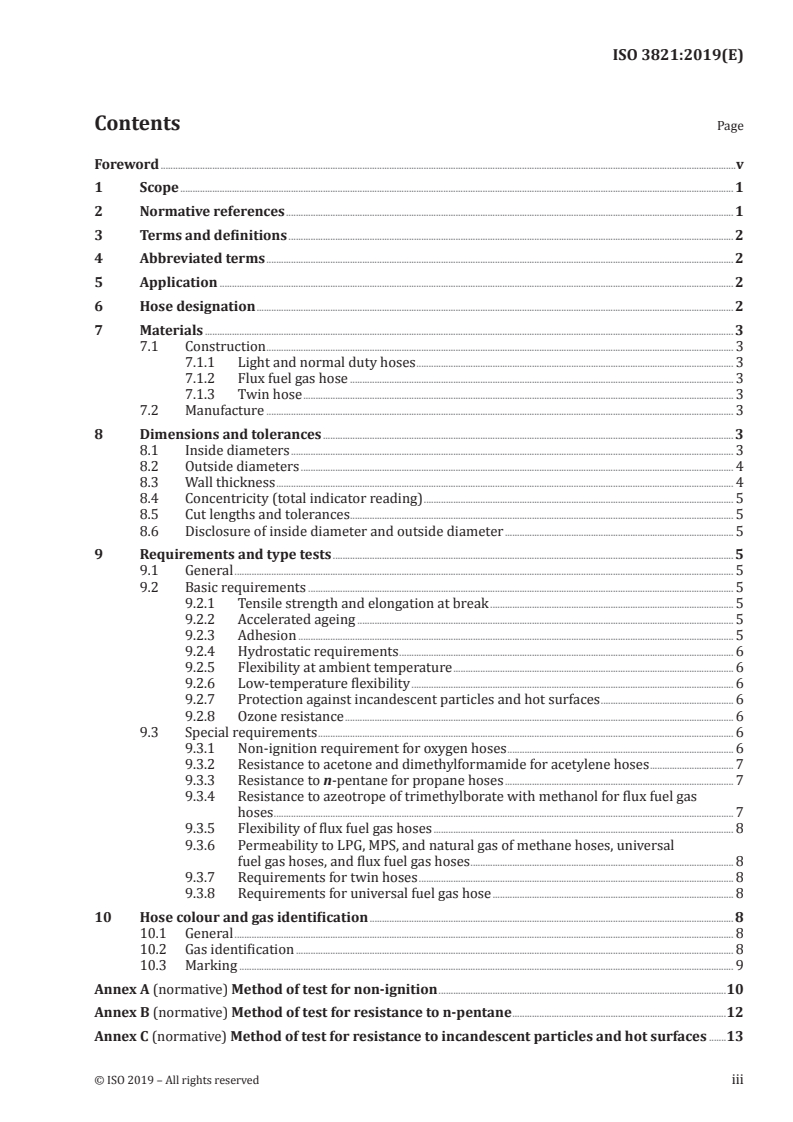

Contents Page
Foreword .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Abbreviated terms . 2
5 Application . 2
6 Hose designation . 2
7 Materials . 3
7.1 Construction . 3
7.1.1 Light and normal duty hoses . 3
7.1.2 Flux fuel gas hose . 3
7.1.3 Twin hose . 3
7.2 Manufacture . 3
8 Dimensions and tolerances . 3
8.1 Inside diameters . 3
8.2 Outside diameters . 4
8.3 Wall thickness . 4
8.4 Concentricity (total indicator reading) . 5
8.5 Cut lengths and tolerances . 5
8.6 Disclosure of inside diameter and outside diameter . 5
9 Requirements and type tests . 5
9.1 General . 5
9.2 Basic requirements . 5
9.2.1 Tensile strength and elongation at break . 5
9.2.2 Accelerated ageing . 5
9.2.3 Adhesion . 5
9.2.4 Hydrostatic requirements . 6
9.2.5 Flexibility at ambient temperature . 6
9.2.6 Low-temperature flexibility . 6
9.2.7 Protection against incandescent particles and hot surfaces . 6
9.2.8 Ozone resistance . 6
9.3 Special requirements . 6
9.3.1 Non-ignition requirement for oxygen hoses . 6
9.3.2 Resistance to acetone and dimethylformamide for acetylene hoses . 7
9.3.3 Resistance to n-pentane for propane hoses . 7
9.3.4 Resistance to azeotrope of trimethylborate with methanol for flux fuel gas
hoses . 7
9.3.5 Flexibility of flux fuel gas hoses . 8
9.3.6 Permeability to LPG, MPS, and natural gas of methane hoses, universal
fuel gas hoses, and flux fuel gas hoses . 8
9.3.7 Requirements for twin hoses . 8
9.3.8 Requirements for universal fuel gas hose . 8
10 Hose colour and gas identification . 8
10.1 General . 8
10.2 Gas identification . 8
10.3 Marking . 9
Annex A (normative) Method of test for non-ignition .10
Annex B (normative) Method of test for resistance to n-pentane .12
Annex C (normative) Method of test for resistance to incandescent particles and hot surfaces .13
© ISO 2018 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 3821:2018(E)

Annex D (normative) Summary of requirements and type tests .15
Annex E (normative) Alternative oxygen gas colour codes .16
Bibliography .17
iv © ISO 2018 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 3821:2018(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 8, Equipment for gas welding, cutting and allied processes.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
Official interpretations of TC 44 documents, where they exist, are available from this page: https:
//committee .iso .org/sites/tc44/home/interpretation .html.
This fifth edition cancels and replaces the fourth edition (ISO 3821:2008) which has been technically
revised.
The main changes compared to the previous edition are as follows:
— the definition of maximum working pressure has been added;
— Clauses 7 to 9 have been revised;
— the requirements for marking have been revised;
— editorial changes have been made.
© ISO 2018 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 3821:2018(E)
Gas welding equipment — Rubber hoses for welding,
cutting and allied processes
1 Scope
This document specifies requirements for rubber hoses (including twin hoses) for welding, cutting and
allied processes.
This document specifies requirements for rubber hoses for normal duty of 2 MPa (20 bar) and light duty
[limited to hoses for maximum working pressure of 1 MPa (10 bar) and with bore up to and including
6,3 mm].
This document applies to hoses operated at temperatures −20 °C to +60 °C and used in:
— gas welding and cutting;
— arc welding under the protection of an inert or active gas;
— processes allied to welding and cutting, in particular, heating, brazing, and metallization.
This document does not specify requirements for hose assemblies; these are detailed in ISO 8207.
This document applies neither to thermoplastics hoses nor to hoses used for high pressure [>0,15 MPa
(>1,5 bar)] acetylene.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 37, Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties
ISO 188, Rubber, vulcanized or thermoplastic — Accelerated ageing and heat resistance tests
ISO 1307:2006, Rubber and plastics hoses — Hose sizes, minimum and maximum inside diameters, and
tolerances on cut-to-length hoses
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 10619-1, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness — Part 1:
Bending tests at ambient temperature
ISO 10619-2, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness — Part 2:
Bending tests at sub-ambient temperatures
ISO 1817, Rubber, vulcanized or thermoplastic — Determination of the effect of liquids
ISO 4080, Rubber and plastics hoses and hose assemblies — Determination of permeability to gas
ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of
hoses and the lengths of hose assemblies
ISO 7326, Rubber and plastics hoses — Assessment of ozone resistance under static conditions
ISO 8033, Rubber and plastics hoses — Determination of adhesion between components
© ISO 2018 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 3821:2018(E)

ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 11114-3, Gas cylinders — Compatibility of cylinder and valve materials with gas contents — Part 3:
Autogenous ignition test for non-metallic materials in oxygen atmosphere
ISO 15296, Gas welding equipment — Vocabulary
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 and ISO 15296 and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
twin hose
two normal rubber hoses joined together longitudinally
3.2
universal fuel gas hose
hose which can be used for all fuel gases except fluxed fuel gas
Note 1 to entry: Fuel gases are listed in Table 5.
3.3
flux fuel gas hose
hose suitable for fuel gas containing a flux
3.4
maximum working pressure
maximum pressure to which the equipment may be subjected in service
4 Abbreviated terms
LPG liquefied petroleum gases
MPS methylacetylene-propadiene mixtures
5 Application
Hoses shall only be used for the gas service for which they are identified (see 10.2).
6 Hose designation
The hoses covered by this document are designated using the following information:
a) inside diameter, see Table 1;
b) light or normal duty (pressure rating), see Table 4;
c) colour and marking (gas service), see Table 5.
EXAMPLE 1 6,3 mm, light duty. Blue (Oxygen).
2 © ISO 2018 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 3821:2018(E)

EXAMPLE 2 10 mm, normal duty. Red and Orange (Universal fuel gases).
EXAMPLE 3 6,3 mm, light duty, FLUX. Red (Fluxed fuel gases).
7 Materials
7.1 Construction
7.1.1 Light and normal duty hoses
The hose shall consist of:
a) a rubber lining of minimum thickness 1,3 mm for hoses with total wall thickness of 3,0 mm or less
and 1,5 mm for hoses with total wall thickness greater than 3,0 mm;
b) reinforcement applied by any suitable technique;
c) a rubber cover of a minimum thickness of 1,0 mm.
7.1.2 Flux fuel gas hose
The flux fuel gas hose shall consist of the following:
a) a rubber lining with an additional inner plastic layer, which shall be of maximum thickness 0,5 mm,
to give a minimum total thickness of a rubber lining of 1,3 mm for hoses with total wall thickness of
3,0 mm or less and 1,5 mm for hoses with total wall thickness greater than 3,0 mm;
b) reinforcement applied by any suitable technique;
c) a rubber cover of minimum thickness 1,0 mm.
7.1.3 Twin hose
Each hose used for twin hose construction shall be as specified in 7.1.1 or 7.1.2. The two hoses shall be
joined longitudinally during the extrusion and/or vulcanization process. They shall be capable of being
separated free of damage to enable end fittings to be fitted (see 9.3.7).
7.2 Manufacture
The lining and cover shall be of uniform thickness and free from holes, porosity and other defects.
8 Dimensions and tolerances
8.1 Inside diameters
The inside diameters of the hoses shall be in accordance with the dimensions and tolerances shown in
Table 1.
© ISO 2018 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 3821:2018(E)

Table 1 — Dimensions and tolerances on inside diameter
Inside diameter
Basic dimension Tolerance
Nominal size
mm mm
4,0 4,0
4,8 4,8
5,0 5,0 ±0,4
6,3 6,3
7,1 7,1
8,0 8,0
9,5 9,5 ±0,5
10,0 10,0
12,5 12,5
16,0 16,0
±0,6
20,0 20,0
25,0 25,0
32,0 32,0 ±1,0
40,0 40,0
±1,25
50,0 50,0
NOTE 1  Nominal sizes, basic dimensions and their tolerances on inside diameters do not comply with ISO 1307:2006,
Table 1.
NOTE 2  For intermediate dimensions, numbers are chosen from the R20 series of preferred numbers (see ISO 3) with
tolerances for the next larger inside diameter listed.
8.2 Outside diameters
The basic dimensions of the outside diameters of the hoses shall be determined by the manufacturer
by determining the total wall thickness of the hoses (including rubber lining, rubber cover and
reinforcement layer) relative to the basic dimensions of the inside diameter by the manufacturer. The
tolerances on the basic dimensions of the outside diameters shall be in accordance with the values
shown in Table 2.
Table 2 — Outside diameter ranges and its corresponding tolerance and concentricity
OD range Tolerance on OD Concentricity
maximum
mm mm
Up to and i
...

NORME ISO
INTERNATIONALE 3821
Cinquième édition
2019-08
Matériel de soudage aux gaz —
Tuyaux souples en caoutchouc pour le
soudage, le coupage et les techniques
connexes
Gas welding equipment — Rubber hoses for welding, cutting and
allied processes
Numéro de référence
ISO 3821:2019(F)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO 3821:2019(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 3821:2019(F)

Sommaire Page
Avant-propos .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Termes abrégés . 2
5 Application . 2
6 Désignation du tuyau souple . 3
7 Matériaux . 3
7.1 Construction . 3
7.1.1 Service peu exigeant ou service normal . 3
7.1.2 Tuyau souple pour gaz combustible avec flux . 3
7.1.3 Tuyaux jumelés. 3
7.2 Fabrication . 3
8 Dimensions et tolérances . 4
8.1 Diamètre intérieur . 4
8.2 Diamètre extérieur . 4
8.3 Épaisseur de paroi . 5
8.4 Concentricité (lecture apparente totale) . 5
8.5 Longueurs de coupes et tolérances . 5
8.6 Divulgation du diamètre intérieur et du diamètre extérieur . 5
9 Exigences et essais de type . 5
9.1 Généralités . 5
9.2 Exigences de base . 5
9.2.1 Résistance à la traction et allongement à la rupture . 5
9.2.2 Vieillissement accéléré . 5
9.2.3 Adhérence . 6
9.2.4 Exigences hydrostatiques . . 6
9.2.5 Flexibilité à température ambiante . 6
9.2.6 Flexibilité à basse température . 6
9.2.7 Résistance aux particules incandescentes et aux surfaces chaudes . 6
9.2.8 Résistance à l'ozone . 6
9.3 Exigences spéciales . 7
9.3.1 Exigences de non-inflammation pour les tuyaux souples pour l'oxygène . 7
9.3.2 Résistance à l'acétone et à la diméthylformamide pour les tuyaux d'acétylène . 7
9.3.3 Résistance au n-pentane . 7
9.3.4 Résistance à l'azéotrope du triméthylborate avec le méthanol, pour les
tuyaux souples pour gaz combustibles avec flux . 7
9.3.5 Flexibilité des tuyaux souples pour gaz combustibles avec flux . 8
9.3.6 Perméabilité aux gaz pour les tuyaux souples GPL, MPS, gaz naturel,
méthane, gaz combustibles universels et tuyaux souples pour gaz
combustibles avec flux . 8
9.3.7 Exigences pour les tuyaux jumelés . 8
9.3.8 Exigences pour tuyaux souples universels pour tous les gaz combustibles . 9
10 Couleur du tuyau souple et identification du gaz . 9
10.1 Généralités . 9
10.2 Identification du gaz . 9
10.3 Marquage . 9
Annexe A (normative) Méthode d'essai de non-inflammation .11
Annexe B (normative) Méthode d'essai de résistance au n-pentane .13
© ISO 2019 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 3821:2019(F)

Annexe C (normative) Méthode d'essai de résistance aux particules incandescenteset aux
surfaces chaudes .14
Annexe D (normative) Résumé des exigences et des essais pour la qualification du type .16
Annexe E (normative) Autres codes couleurs pour l'oxygène gazeux .18
Bibliographie .19
iv © ISO 2019 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 3821:2019(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 44, Soudage et techniques connexes,
sous-comité SC 8, Matériel pour le soudage au gaz, le coupage et les techniques connexes.
Il convient d’adresser tout retour d'information ou questions sur le présent document à l'organisme
national de normalisation de l'utilisateur. Une liste exhaustive de ces organismes peut être trouvée à
https: //www .iso .org/fr/members .html.
Les interprétation officielles des documents de l'ISO/TC 44, s’il en existe, sont disponibles sur la page
suivante: https: //committee .iso .org/sites/tc44/home/interpretation .html.
Cette cinquième édition annule et remplace la quatrième édition (ISO 3821:2008), qui a été
techniquement révisée.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— la définition de la pression de service maximale a été ajoutée;
— les Articles 7 à 9 ont été révisés;
— les exigences concernant le marquage ont été révisées;
— des changements rédactionnels ont été effectués.
© ISO 2019 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 3821:2019(F)
Matériel de soudage aux gaz — Tuyaux souples en
caoutchouc pour le soudage, le coupage et les techniques
connexes
1 Domaine d'application
Le présent document spécifie les exigences relatives aux tuyaux souples en caoutchouc (y compris les
tuyaux jumelés) pour le soudage, le coupage et les techniques connexes.
Le présent document spécifie les exigences relatives aux tuyaux souples en caoutchouc pour le service
normal jusqu'à 2 MPa (20 bar) et pour le service peu exigeant [limité aux tuyaux souples pour une
pression de service maximale de 1 MPa (10 bar) et ayant un diamètre nominal inférieur ou égal à
6,3 mm].
Le présent document s’applique aux tuyaux utilisés à des températures de −20 °C à +60 °C pour:
— le soudage et le coupage aux gaz;
— le soudage à l'arc sous protection de gaz inerte ou actif;
— les techniques connexes du soudage et du coupage, en particulier le chauffage, le brasage fort et la
métallisation.
Le présent document ne s’applique pas aux assemblages de tuyaux souples qui sont détaillés dans
l’ISO 8207.
Le présent document ne s'applique ni aux tuyaux souples en matière thermoplastique ni aux tuyaux
souples utilisés en haute pression d'acétylène [> 0,15 MPa (> 1,5 bar)].
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 37, Caoutchouc vulcanisé ou thermoplastique — Détermination des caractéristiques de contrainte-
déformation en traction
ISO 188, Caoutchouc vulcanisé ou thermoplastique — Essais de résistance au vieillissement accéléré et à
la chaleur
ISO 1307:2006, Tuyaux en caoutchouc et en plastique — Dimensions des tuyaux, diamètres intérieurs
minimaux et maximaux, et tolérances sur la longueur de coupe
ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques
ISO 10619-1, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la rigidité —
Partie 1: Essais de courbure à température ambiante
ISO 10619-2, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la rigidité —
Partie 2: Essais de courbure à des températures inférieures à l'ambiante
ISO 1817, Caoutchouc vulcanisé ou thermoplastique — Détermination de l'action des liquides
ISO 4080, Tuyaux et flexibles en caoutchouc et en plastique — Détermination de la perméabilité au gaz
© ISO 2019 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 3821:2019(F)

ISO 4671, Tuyaux et flexibles en caoutchouc et en plastique — Méthodes de mesurage des dimensions des
tuyaux et de la longueur des flexibles
ISO 7326, Tuyaux en caoutchouc et en plastique — Évaluation de la résistance à l'ozone dans des conditions
statiques
ISO 8033, Tuyaux en caoutchouc et en plastique — Détermination de l'adhérence entre éléments
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 11114-3, Bouteilles à gaz — Compatibilité des matériaux de bouteilles et de robinets avec les contenus
gazeux — Partie 3: Essai d'auto-inflammation des matériaux non métalliques sous atmosphère d'oxygène
ISO 15296, Matériel de soudage aux gaz — Vocabulaire
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l'ISO 8330 et l'ISO 15296 ainsi que
les suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
3.1
tuyaux jumelés
deux tuyaux souples en caoutchouc normaux assemblés ensemble dans le sens longitudinal
3.2
tuyaux souples universels pour gaz combustibles
tuyaux souples pouvant être utilisés pour tous les gaz combustibles à l'exception des gaz combustibles
avec flux
Note 1 à l'article: Les gaz combustibles sont donnés dans le Tableau 5.
3.3
tuyaux souples pour gaz combustibles avec flux
tuyaux souples appropriés pour gaz combustibles contenant un flux
3.4
pression de service maximale
pression maximale à laquelle l'équipement peut être soumis pendant l'utilisation
4 Termes abrégés
GPL gaz de pétrole liquéfiés
MPS mélanges de méthylacétylène et de propadiène
5 Application
Les tuyaux souples doivent seulement être utilisés pour les gaz pour lesquels ils sont identifiés (voir 10.2).
2 © ISO 2019 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 3821:2019(F)

6 Désignation du tuyau souple
Les tuyaux souples traités dans le présent document sont désignés en utilisant les informations
suivantes:
a) diamètre intérieur, voir Tableau 1;
b) service peu exigeant ou service normal (pression de désignation), voir Tableau 4;
c) couleur et marquage (gaz utilisés), voir Tableau 5.
EXEMPLE 1 6,3 mm, service peu exigeant. Bleu (oxygène)
EXEMPLE 2 10 mm, service normal. Rouge et Orange (gaz combustibles universels)
EXEMPLE 3 6,3 mm, service peu exigeant, FLUX. Rouge (gaz combustibles fluxés)
7 Matériaux
7.1 Construction
7.1.1 Service peu exigeant ou service normal
Le tuyau souple doit être constitué des éléments suivants:
a) un tube en caoutchouc d'épaisseur minimale 1,3 mm pour les tuyaux dont l'épaisseur totale de
paroi est inférieure ou égale à 3,0 mm et de 1,5 mm pour les tuyaux dont l'épaisseur totale de paroi
est supérieure à 3,0 mm;
b) un renforcement mis en œuvre par une technique appropriée;
c) un revêtement en caoutchouc d'épaisseur minimale 1,0 mm.
7.1.2 Tuyau souple pour gaz combustible avec flux
Le tuyau souple pour gaz combustibles avec flux doit être constitué des éléments suivants:
a) un tube en caoutchouc complété par une couche interne de plastique qui doit avoir une épaisseur
maximale de 0,5 mm, pour obtenir une épaisseur totale d'un tube en caoutchouc d'épaisseur 1,3 mm
pour les tuyaux dont l'épaisseur totale de paroi est inférieure ou égale à 3,0 mm et de 1,5 mm pour
les tuyaux dont l'épaisseur totale de paroi est supérieure à 3,0 mm;
b) un renforcement mis en œuvre par une technique appropriée;
c) un revêtement en caoutchouc d'épaisseur minimale 1,0 mm.
7.1.3 Tuyaux jumelés
Chaque tuyau souple utilisé pour réaliser un tuyau jumelé doit être tel que détaillé en 7.1.1 ou en 7.1.2.
Les deux tuyaux souples doivent être assemblés dans le sens longitudinal lors du procédé d'extrusion
et/ou de vulcanisation. Ils doivent pouvoir être dissociés sans être endommagés, afin de fixer des
raccords à leurs extrémités (voir 9.3.7).
7.2 Fabrication
Le tube intérieur et le revêtement doivent avoir une épaisseur uniforme et ne pas présenter de trous, de
porosités et d’autres défauts.
© ISO 2019 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 3821:2019(F)

8 Dimensions et tolérances
8.1 Diamètre intérieur
Le diamètre intérieur des tuyaux souples doit être conforme aux dimensions et aux tolérances figurant
dans le Tableau 1.
Tableau 1 — Dimensions et tolérances du diamètre intérieur
Diamètre intérieur
Dimension de base
Taille nominale
Tolérance
mm
mm
4,0 4,0
4,8 4,8
5,0 5,0 ±0,4
6,3 6,3
7,1 7,1
8,0 8,0
9,5 9,5 ±0,5
10,0 10,0
12,5 12,5
16,0 16,0
±0,6
20,0 20,0
25,0 25,0
32,0 32,0 ±1,0
40,0 40,0
±1,25
50,0 50,0
NOTE 1  Les tailles nominales, les dimensions de base et leurs tolérances sur le diamètre intérieur ne sont pas conformes
à l'ISO 1307:2006, Tableau 1.
NOTE 2  Pour les dimensions intermédiaires, les nombres sont choisis dans la série R20 des nombres préférentiels (voir
ISO 3) avec des tolérances pour le diamètre intérieur immédiatement supérieur indiqué.
8.2 Diamètre extérieur
Les dimensions de base des diamètres extérieurs des tuyaux doivent être déterminées par le fabricant
en déterminant l'épaisseur totale de la paroi des tuyaux (y compris le tube en caoutchouc, le revêtement
en caoutchouc et la couche de renforcement) par rapport aux dimensions de base du diamètre intérieur.
Les tolérances sur les dimensions de base des diamètres extérieurs doivent être conformes aux valeurs
indiquées dans le Tableau 2.
Tableau 2 — Gamme de diamètres extérieurs et leur tolérances et concentricité
correspondantes
Gamme de diamètre extérieur Tolérance sur le diamètre Concentricité
extérieur maximale
mm mm
Jusqu'à et y compris 12,0 mm ±0,6 0,6
Supérieur à 12,0 mm jusqu'à et y compris 16,0 mm ±0,8 0,7
Supérieur à 16,0 mm jusqu'à et y compris 22,5 mm ±1,0 0,8
Supérieur à 22,5 mm jusqu'à et y compris 42,0 mm ±1,5 1,0
Supérieur à 42,0 mm ±1,8 1,3
4 © ISO 2019 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 3821:2019(F)

8.3 Épaisseur de paroi
L'épaisseur de la paroi du tube en caoutchouc, du revêtement en caoutchouc et de la couche interne en
plastique des tuyaux ne doit pas être inférieure à l'épaisseur minimale spécifiée aux 7.1.1 et 7.1.2.
8.4 Concentricité (lecture apparente totale)
La concentricité du tuyau souple, mesurée conformément à l'ISO 4671, doit être conforme aux valeurs
données dans le Tableau 2.
8.5 Longueurs de coupes et tolérances
Les tolérances des longueurs de coupe doivent être en conformité avec l'ISO 1307.
8.6 Divulgation du diamètre intérieur et du diamètre extérieur
Le fabricant doit indiquer la combinaison des dimensions de base du diamètre intérieur et du diamètre
extérieur du tuyau, tel que spécifié au 10.3. De plus, les dimensions de base du diamètre intérieur et du
diamètre extérieur du tuyau et leurs tolérances admissibles doivent être indiquées dans les documents
tels que les catalogues, les spécifications, les manuels d'instructions et autres documents similaires.
9 Exigences et essais de type
9.1 Généralités
Un résumé des exigences et des essais de type, avec le nombre correspondant d'échantillons, est donné
dans l'Annexe D.
9.2 Exigences de base
9.2.1 Résistance à la traction et allongement à la rupture
Les mesures doivent être réalisées sur des éprouvettes prélevées à partir des tuyaux souples. Les
matériaux utilisés pour le tube et le revêtement des tuyaux, quand ils sont soumis à essai conformément
à l'ISO 37, doivent avoir une résistance à la traction et un allongement à la rupture non inférieurs aux
valeurs données dans le Tableau 3.
Tableau 3 — Résistance à la traction et allongement à la rupture
Désignation Résistance à la traction Allongement à la rupture
MPa %
Tube en caoutchouc 5 200
Revêtement 7 250
Couche interne de plastique 5 120
9.2.2 Vieillissement accéléré
Les mesures doivent être réalisées sur des éprouvettes prélevées à partir des tuyaux souples. Après
un vieillissement de sept jours à une température de (70 ± 2) °C, tel que décrit dans l'ISO 188 (étuve),
la résistance à la traction et l'allongement à la rupture du tube et du revêtement ne doivent pas,
respectivement, diminuer de plus de 25 % pour la résistance à la traction et de 50 % pour l'allongement
à la rupture par rapport aux valeurs d'origine.
© ISO 2019 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO 3821:2019(F)

9.2.3 Adhérence
Après essai conformément à l'ISO 8033, en utilisant des pièces d'essai de type 2 ou de type 4, l'adhérence
minimale entre les composants adjacents doit être de 1,5 kN/m. Pour les tuyaux souples pour gaz
combustibles avec flux (voir 9.3.4). Pour les tuyaux souples pour gaz combustibles avec flux, la couche
interne de plastique doit être retirée avant l'essai.
9.2.4 Exigences hydrostatiques
Le tuyau souple, après avoir été soumis à essai conformément à l'ISO 1402, doit satisfaire aux exigences
du Tableau 4.
Tableau 4 — Exigences hydrostatiques
Service peu exigeant
Désignation Service normal (toutes tailles)
(Diamètre intérieur ≤ 6,3 mm)
Pression de service maximale 1 MPa (10 bar) 2 MPa (20 bar)
Pression d'épreuve 2 MPa (20 bar) 4 MPa (40 bar)
Pression minimale d'éclatement 3 MPa (30 bar) 6 MPa (60 bar)
Variation de longueur à la pression de
±5 %
service maximale
Variation de diamètre à la pression
±10 %
de service maximale
9.2.5 Flexibilité à température ambiante
Après essai conformément à l'ISO 10619-1, à la température normale de laboratoire telle que définie
dans l'ISO 23529 sur un diamètre de courbure, D , de 10 D , où D est le diamètre intérieur (avec un
c i i
minimum de 80 mm), le coefficient de déformation, K, ne doit pas être inférieur à 0,8. Il ne doit pas y
avoir de croquage dans la partie cintrée du tuyau.
9.2.6 Flexibilité à basse température
Après essai conformément à l'ISO 10619-2, méthode B, à (−25 ± 3) °C, avec un D de 10 D (avec un
c i
minimum de 80 mm), le tuyau souple ne doit pas présenter de signes de fuites quand il est soumis (à la
température ambiante) à la pression d'épreuve définie dans le Tableau 4.
9.2.7 Résistance aux particules incandescentes et aux surfaces chaudes
Le revêtement du tuyau souple doit avoir une protection suffisante contre le contact avec les particules
incandescentes et les surfaces chaudes. Pour satisfaire à cette exigence, l'échantillon doit résister sans
fuite pendant 60 s aux conditions d'essai données dans l'Annexe C.
Si le premier essai échoue, les deux essais suivants doivent être satisfaisants pour réussir le test.
9.2.8 Résistance à l'ozone
Les tuyaux souples jusqu'à 25 mm de diamètre intérieur doivent être soumis à essai conformément à
l'ISO 7326, méthode 1, avec un D tel que spécifié en 9.2.5. Les tuyaux souples avec un diamètre intérieur
c
supérieur à 25 mm doivent être soumis à essai conformément à l'ISO 7326, méthode 3 ou méthode 4.
Pour toutes les méthodes, le revêtement ne doit pas présenter de craquelures lorsqu'il est examiné sous
un grossissement de 2.
6 © ISO 2019 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO 3821:2019(F)

9.3 Exigences spéciales
9.3.1 Exigences de non-inflammation pour les tuyaux souples pour l'oxygène
L'essai de non-inflammation doit être réalisé soit conformément à l'ISO 11114-3, soit conformément à
l'Annexe A.
Lorsque l'essai est réalisé conformément à l'ISO 11114-3, les conditions initiales doivent être fixées à
2 MPa (20 bar) (à température ambiante) et la température d'auto-inflammation doit être supérieure
à 150 °C.
Lorsqu'ils sont soumis à essai conformément à la méthode décrite dans l'Annexe A, les trois échantillons
du tube doivent rester dans l'appareil, à température constante de 360 °C à 365 °C, durant 2 min, sans
inflammation.
Si l'inflammation est mise en évidence, en moins de 2 min, sur plus d'un échantillon, le tuyau souple doit
être considéré comme non conforme. Si l'inflammation n'intervient, en moins de 2 min, que sur l’un des
échantillons, trois échantillons supplémentaires doivent être préparés et soumis à essai. Si l'un de ces
trois nouveaux échantillons présente, en moins de 2 min, un début d'inflammation, le tuyau souple doit
être considéré comme non conforme.
9.3.2 Résistance à l'acétone et à la diméthylformamide pour les tuyaux d'acétylène
Un échantillon du revêtement du tube, lorsque immergé dans l’acétone à une température normale de
laboratoire telles que définie dans l’ISO 23529 pendant 70 h, sa masse ne doit augmenter de plus de 8 %
lorsqu’elle est calculée conformément à la méthode spécifiée dans l’ISO 1817.
Un échantillon du revêtement du tube, lorsque immergé dans la diméthylformamide à une température
normale de laboratoire telles que définie dans l’ISO 23529 pendant 70 h, sa masse ne doit augmenter de
plus de 8 % lorsqu’elle est calculée conformément à la méthode spécifiée dans l’ISO 1817
9.3.3 Résistance au n-pentane
Un échantillon du r
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
