Steel for the prestressing of concrete — Part 5: Hot-rolled steel bars with or without subsequent processing

Specifies requirements for round high tensile steel bars having plain or ribbed surface. Table 1 includes the parameters for nominal bar diameters from 15 mm up to 40 mm.

Acier pour armatures de précontrainte — Partie 5: Barres en acier laminées à chaud avec ou sans transformation ultérieure

General Information

Status
Published
Publication Date
11-Dec-1991
Current Stage
9092 - International Standard to be revised
Start Date
18-Nov-2021
Completion Date
18-Nov-2021
Ref Project

Buy Standard

Standard
ISO 6934-5:1991 - Steel for the prestressing of concrete
English language
4 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6934-5:1991 - Acier pour armatures de précontrainte
French language
4 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6934-5:1991 - Acier pour armatures de précontrainte
French language
4 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL
STANDARD
First edition
1991-12-15
Steel for the prestressing of concrete -
Part 5:
Hot-rolled steel bars with or without subsequent
processing
Acier pour armatures de prkcontrainte -
Partie 5: Barres en acier lamin&es B chaud avec ou sans transformation
ukkieure
Reference number
IS0 6934-5: 1991 (E)
---------------------- Page: 1 ----------------------
IS0 6934=5:1991(E)

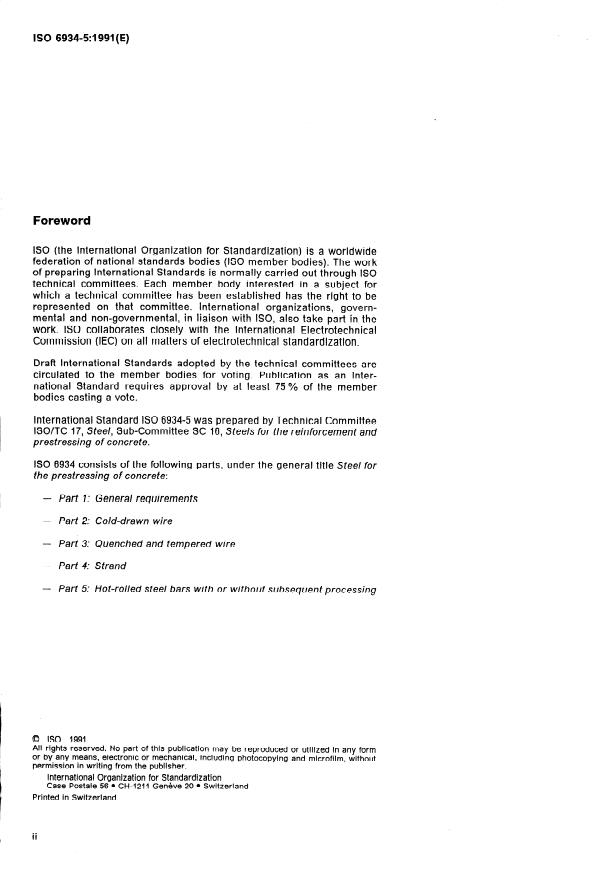

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. IS0 collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an Inter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
International Standard IS0 6934-5 was prepared by Technical Committee
ISO/TC 17, Steel, Sub-Committee SC 16, Steels for the reinforcement and
prestressing of concrete.
IS0 6934 consists of the following parts, under the general title Steel for
the prestressing of concrete:
- Part 1: General requirements
- Part 2: Cold-drawn wire
- Part 3: Quenched and tempered wire
- Part 4: Strand
- Part 5: Hot-rolled steel bars with or without subsequent processing
0 IS0 1991

All rights reserved. No part of this publication may be reproduced or utilized in any form

or by any means, electronic or mechanical, including photocopying and microfilm, without

permission in writing from the publtsher.
International Organization for Standardization
Case Postale 56 0 CH-1211 Gem&e 20 l Switzerland
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 6934-51991 (E)
Steel for the prestressing of concrete -
Part 5:
Hot-rolled steel bars with or without subsequent processing
4 Conditions of manufacture
1 Scope
This part of IS0 6934 specifies requirements for
4.1 Steel
round high tensile steel bars. The bars may be sup-
plied either hot-rolled or in a hot-rolled and pro-
The bars shall be manufactured from steel in ac-
cessed condition, according to the general
cordance with IS0 6934-l.
requirements specified in IS0 6934-l. The surface
The steel shall be hot rolled into bars and, if re-
may be plain or ribbed.
quired, subsequently processed to give the specified
The bars are delivered in straight lengths.
mechanical properties.
Longitudinal cracks which do not impair the speci-
fied properties of the bar shall not be considered as
2 Normative references
defects.
The following standards contain provisions which,
4.2 Welds
through reference in this text, constitute provisions
of this part of IS0 6934. At the time of publication,
There shall be no welds or other joints in the bar
the editions indicated were valid. All standards are
supplied to the purchaser.
subject to revision, and parties to agreements based
on this part of IS0 6934 are encouraged to investi-
gate the possibility of applying the most recent edi-
4.3 Threads
tions of the standards indicated below. Members of

IEC and IS0 maintain registers of currently valid Where the bars have threaded ends, the threads

International Standards. shall be cold rolled to a profile agreed upon by the
purchaser and manufacturer.
IS0 6934.1:1991, Steel for the prestressing of con-
crete - Part I: General requirements.
5 Surface configuration
IS0 10065:1990, Steel bars for reinforcement of con-
The surface configuration may be either plain or
crete - Bend and rebend tests.
ribbed.

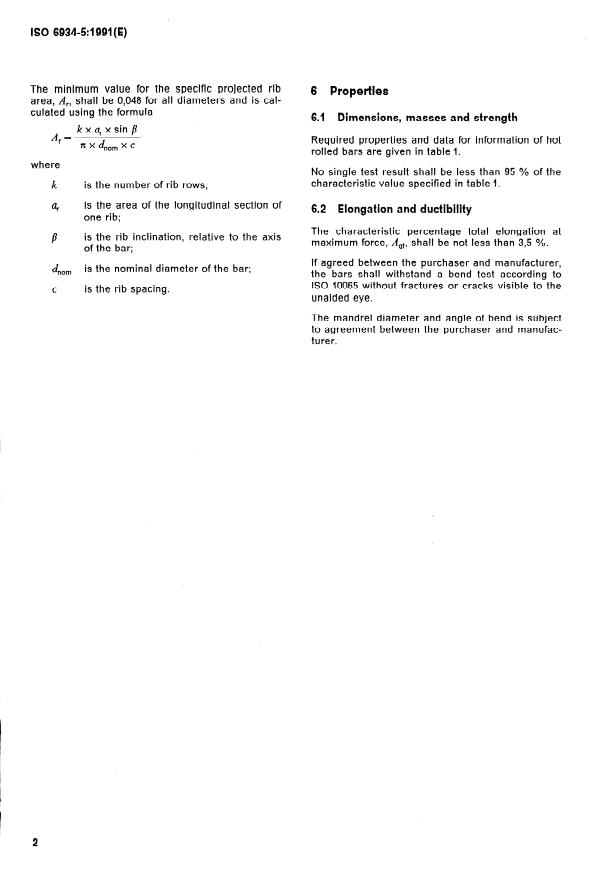

In the case of ribbed bars, the ribs shall be trans-
3 Definitions versal with a relatively uniform spacing not greater
than 0,8 x nominal diameter of the bar. This con-
dition applies to continuous or discontinuous helical
For the purposes of this part of IS0 6934, the defi-
ribs. The ribs may be formed as threads.
nitions given in IS0 6934-l apply.
---------------------- Page:
...

IS0
NORME
I NTE R NAT1 ON ALE
6934-5
Première édition
1991 -12-1 5
Acier pour armatures de précontrainte -
Partie 5:
Barres en acier laminées à chaud avec ou sans
transformation ultérieure
Steel for the prestressing of concrete -
Part 5: Hot-rolled steel bars with or without subsequent processing
Numéro de référence
IS0 6934-5:1991(F)
---------------------- Page: 1 ----------------------
IS0 6934-51 991 (F)

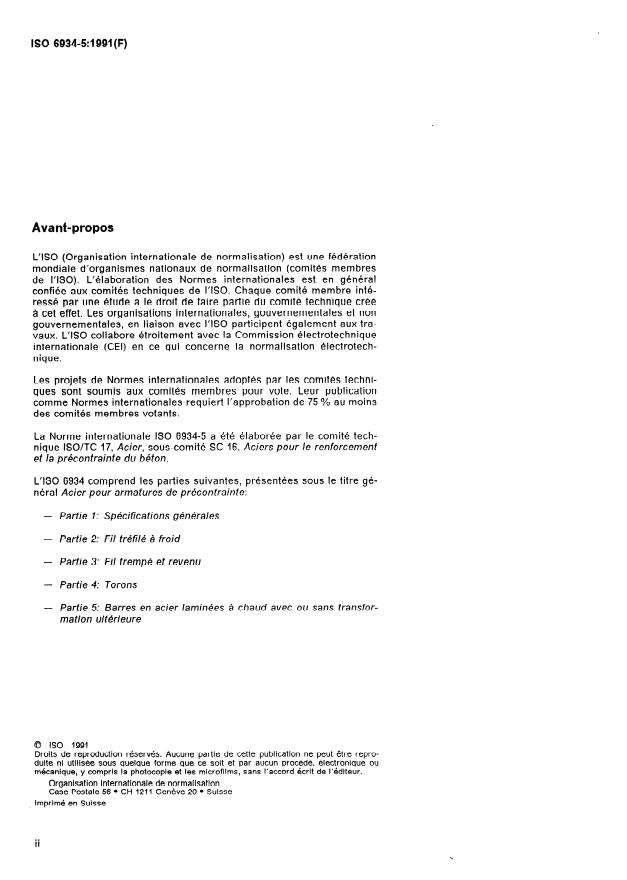

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d‘organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation 6lectrotech-
nique.
Les projets de Normes internationales adoptés par les comités lechni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 au moins
des comités membres votants.
La Norme internationale IS0 6934-5 a été élaborée par le comité tech-
nique ISO/TC 17, Acier, sous-comité SC 16, Aciers pour le renforcement
et la précontrainte du béton.
L’ISO 6934 comprend les parties suivantes, présentées sous le titre gé-
néral Acier pour armatures de précontrainte:
- Partie 1: Spécifications générales
- Partie 2: Fil tréfilé à froid
- Partie 3: Fil trempé et revenu
- Partie 4: Torons
- Partie 5: Barres en acier laminées 9 chaud avec ou sans transfor-
mation ultérieure
6 is0 1991

Droits de reproduction reserves. Aucune partie de cette pubiicatlon ne peut être repro-

duite ni utilisée sous quelque forme que ce soit et par aucun procéde, eiectronique ou

mécanique, y compris la photocopie et les microfilms, sans l’accord ecrit de I’editeur.

Organisation Internationale de normalisation
Case Postale 56 CH-121 1 Genève 20 Suisse
lmorimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 6934-5:1991 (F)
Acier pour armatures de précontrainte -
Partie 5:
Barres en acier laminées à chaud avec ou sans transformation
u Itérieu re
1 Domaine d’application 4 Conditions de fabrication
La présente partie de I’ISO 6934 renferme les spé-
4.1 Ader
cifications particulières aux barres rondes 3 haute
résistance à la traction. Les barres peuvent être
Les barres doivent être fabriquées en un acier
fournies laminées à chaud ou laminées à chaud et
conforme à I‘ISO 6934-1.
transformées, suivant les conditions générales spé-
cifiées dans I’ISO 6934-1. Leur surface peut être
L‘acier doit être transforme en barres par laminage
lisse ou nervurée
à chaud et subir éventuellernent une deuxième
transformation lui conférant les propriétés rnécani-
Les barres sont livrées en longueurs droites
ques spécifiées.
Les fissures longitudinales qui n’affectent pas les
2 Références normatives
propriétés spécifiées ne doivent pas être considé-
rées comme des défauts.
Les normes suivantes contiennent des dispositions
qui, par suite de la référence qui en est faite,
4.2 Soudures
constituent des dispositions valables pour la pr6-
sente partie de I‘ISO 6934. Au moment de la publi-
Il ne doit y avoir ni soudure ni joint dans la barre
cation, les éditions indiquées étaient en vigueur.
à l’acheteur.
fournie
Toute norme est sujette à révision et les parties
prenantes des accords fondés sur la présente partie
de I’ISO 6934 sont invitées à rechercher la possi-
4.3 Filetages
bilité d’appliquer les éditions les plus récentes des
normes indiquées ci-après. Les membres de la CE1
Sur les barres à extrémités filetées, les filetages
et de I’ISO possèdent le registre des Normes inter-
doivent être roulés à froid à une forme convenue
nationales en vigueur à un moment donné.
entre le fabricant et l’acheteur.
IS0 6934-1:1991, Acier pour armatures de précon-
trainte - Partie 1: Spécifications générales.
5 Etat de surface
IS0 10065:1990, Barres en acier pour béton armé -
La surface peut être lisse ou nervurée
Essais de pliage-dépliage,

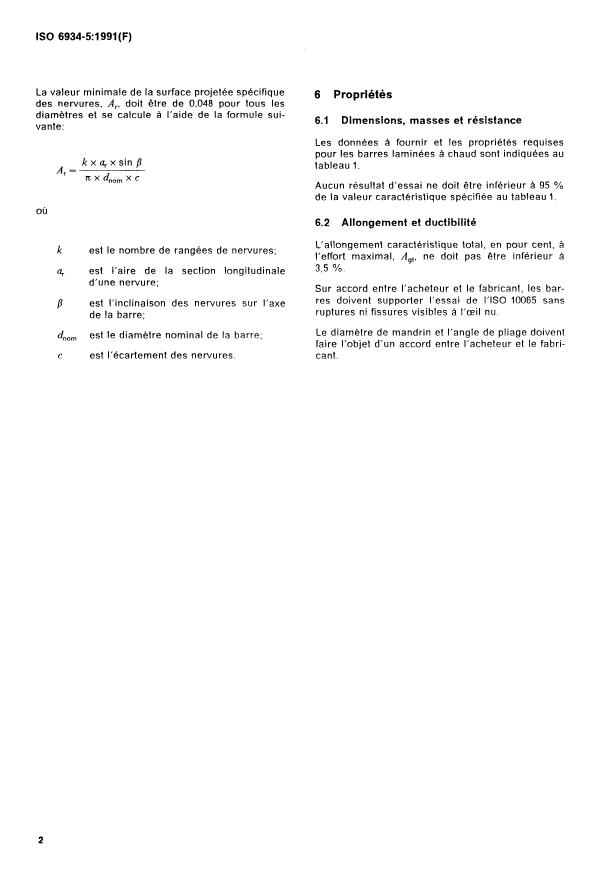

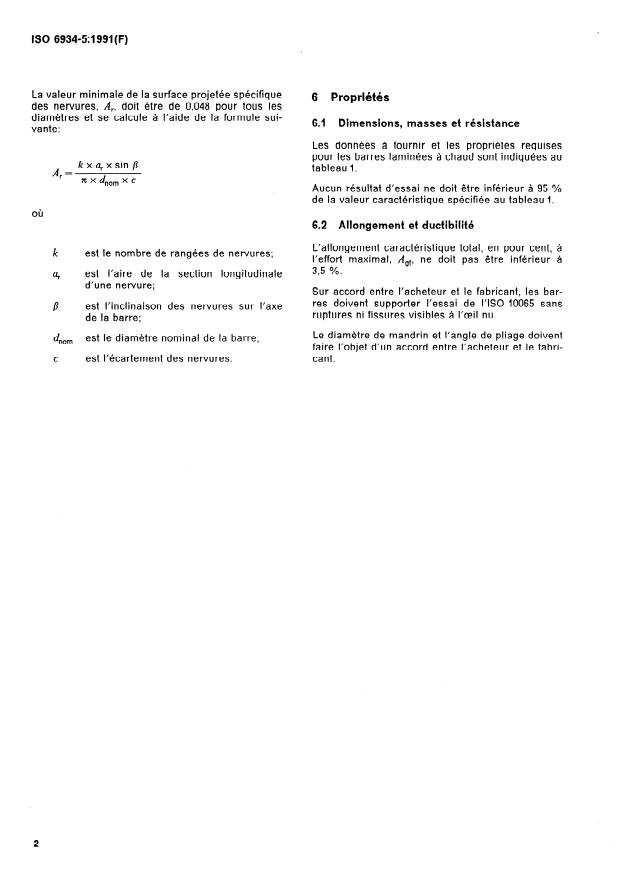

Sur les barres nervurées, les nervures doivent être
transversales, et écartées de facon relativement
3 Définitions uniforme de moins de 0,8 fois le diamètre nominal.
Cette exigence s’applique de facon à ce que les

Pour les besoins de la présente partie de I’ISO 6934, nervures hélicoidales soient continues ou disconti-

les définitions données dans I’ISO 6934-1 s’appli- nues. Les nervures doivent être formées comme les

quent. filets.
...

NORME
INTERNATIONALE
Première édition
1991-12-15
Acier pour armatures de précontrainte -
Partie 5:
Barres en acier laminées à chaud avec ou sans
transformation ultérieure
Sfeel for fhe presfressing of concrefe -
Part 5: Hof-rolled sfeel bars with or without subsequenf processing
Numéro de référence
ISO 6934-5: 199 1 (F)
_.__.. .___ _-_ _-. -..- . . --
---------------------- Page: 1 ----------------------
ISO 693405:1991 (F)

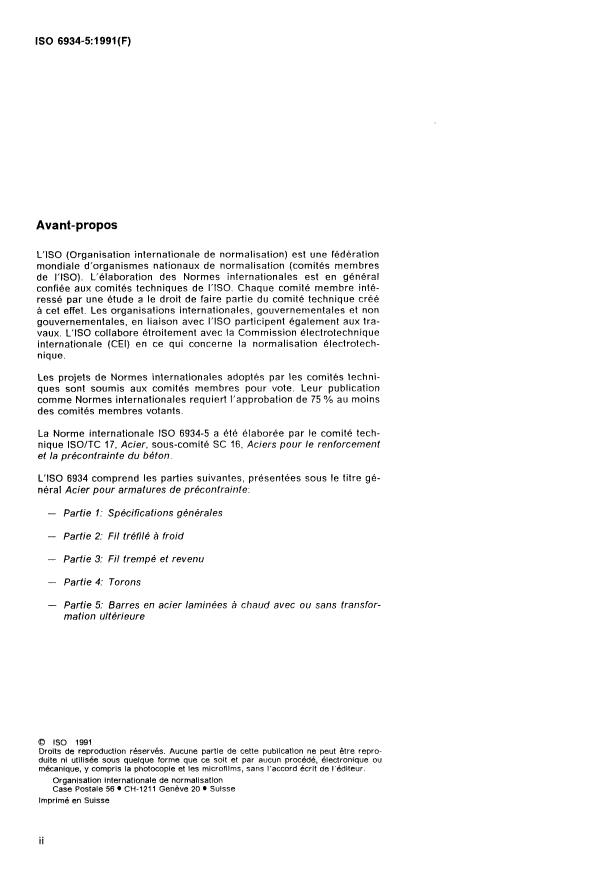

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inte-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 6934-5 a été élaborée par le comité tech-
nique ISO/TC 17, Acier, sous-comité SC 16, Aciers pour le renforcement
et la précontrainte du béton.
L’ISO 6934 comprend les parties suivantes, présentées sous le titre gé-
néral Acier pour armatures de préconfrainfe:
- Partie 1: Spécifications générales
- Partie 2: Fil tréfilé à froid
- Partie 3: Fil trempé et revenu
- Partie 4: Torons
- Partie 5: Barres en acier la minées à c baud avec ou sans transfor-
mation ultérieure
0 ISO 1991

Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-

duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou

mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.

Organisation internationale de norm allsatfon
Case Postale 56 l CH-1211 20 l Suisse
Genève
. Imprimé en Suisse
---------------------- Page: 2 ----------------------
~-- -. ---~-~ _
ISO 6934-51991 (F)
NORME INTERNATIONALE
Acier pour armatures de précontrainte -
Partie 5:
Barres en acier laminées à chaud avec ou sans transformation
ultérieure
4 Conditions de fabrication
1 Domaine d’application
La présente partie de I’ISO 6934 renferme les spé-
4.1 Acier
cifications particulières aux barres rondes à haute
résistance a la traction. Les barres peuvent être
Les barres doivent être fabriquées en un acier
fournies laminées à chaud ou laminées à chaud et
conforme à I’ISO 6934-l.
transformées, suivant les conditions générales spé-
cifiées dans VIS0 6934-l. Leur surface peut être
L’acier doit être transforme en barres par laminage
lisse ou nervurée.
à chaud et subir éventuellement une deuxième
transformation lui conférant les propriétés mécani-
Les barres sont livrées en longueurs droites.
ques spécifiées.
Les fissures longitudinales qui n’affectent pas les
2 Références normatives
propriétés spécifiées ne doivent pas être considé-
rées comme des défauts.
Les normes suivantes contiennent des dispositions
qui, par suite de la référence qui en est faite,
4.2 Soudures
constituent des dispositions valables pour la pré-
sente partie de I’ISO 6934. Au moment de la publi-
II ne doit y avoir ni soudure ni joint dans la barre
cation, les éditions indiquées étaient en vigueur.
fournie à l’acheteur.
Toute norme est sujette à révision et les parties
prenantes des accords fondés sur la présente partie
de I’ISO 6934 sont invitées à rechercher la possi-
4.3 Filetages
bilité d’appliquer les éditions les plus récentes des
normes indiquées ci-après. Les membres de la CEI
Sur les barres à extrémités filetées, les filetages
et de I’ISO possèdent le registre des Normes inter-
doivent être roulés à froid à une forme convenue
nationales en vigueur à un moment donné.
entre le fabricant et l’acheteur.
ISO 6934-1:1991, Acier pour armatures de précon-
train te - Partie 1: Spécifications générales.
5 État de surface
ISO 10065:1990, Barres en acier pour béton armé -
La surface peut être lisse ou nervurée.
Essais de pliage-dépliage.
Sur les barres nervurées, les nervures doivent être
transversales, et écartées de facon relativement
3 Définitions uniforme de moins de 0,8 fois le diamètre nominal.
Cette exigence s’applique de facon à ce que les
nervures hélicoïdales soient contkues ou disconti-
Pour les besoins de la présente partie de I’ISO 6934,

les définitions données dans I’ISO 6934-l s’appli- nues. Les nervures doivent être formées comme les

quent. filets.
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
