ISO 32543-3
(Main)Non-destructive testing — Characteristics of focal spots in industrial X-ray systems — Part 3: Measurement of the effective focal spot size of mini and micro focus X-ray tubes
Non-destructive testing — Characteristics of focal spots in industrial X-ray systems — Part 3: Measurement of the effective focal spot size of mini and micro focus X-ray tubes
This document specifies a method for the measurement of focal spot dimensions within the range of 5 µm to 300 µm of X-ray systems up to and including 225 kV tube voltage. This determination is based on the evaluation of an image with a dedicated focal spot that has been radiographically recorded using an edge and evaluated with a digital method. The imaging quality and the resolution of X-ray images depend highly on the characteristics of the effective focal spot, in particular the size and the two-dimensional intensity distribution as seen from the detector plane. For the characterisation of commercial X-ray tube types (i.e. for advertising or trade) the specific maximum values of annex A should be preferred.
Essais non destructifs — Caractéristiques des foyers émissifs des tubes radiogènes industriels — Partie 3: Mesurage de la taille des foyers émissifs effectifs de tubes radiogènes à minifoyer ou à microfoyer
General Information
Relations
Standards Content (Sample)

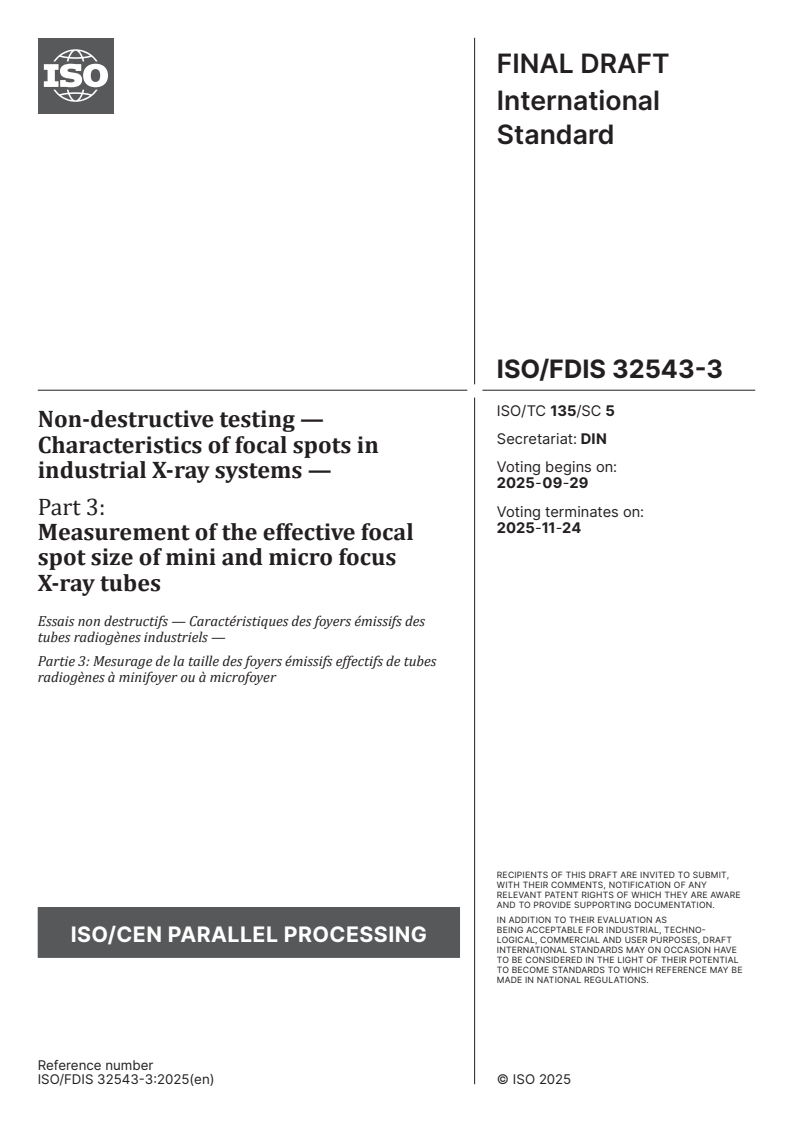

FINAL DRAFT
International
Standard
ISO/FDIS 32543-3
ISO/TC 135/SC 5
Non-destructive testing —
Secretariat: DIN
Characteristics of focal spots in
Voting begins on:
industrial X-ray systems —
2025-09-29
Part 3:
Voting terminates on:
2025-11-24
Measurement of the effective focal
spot size of mini and micro focus
X-ray tubes

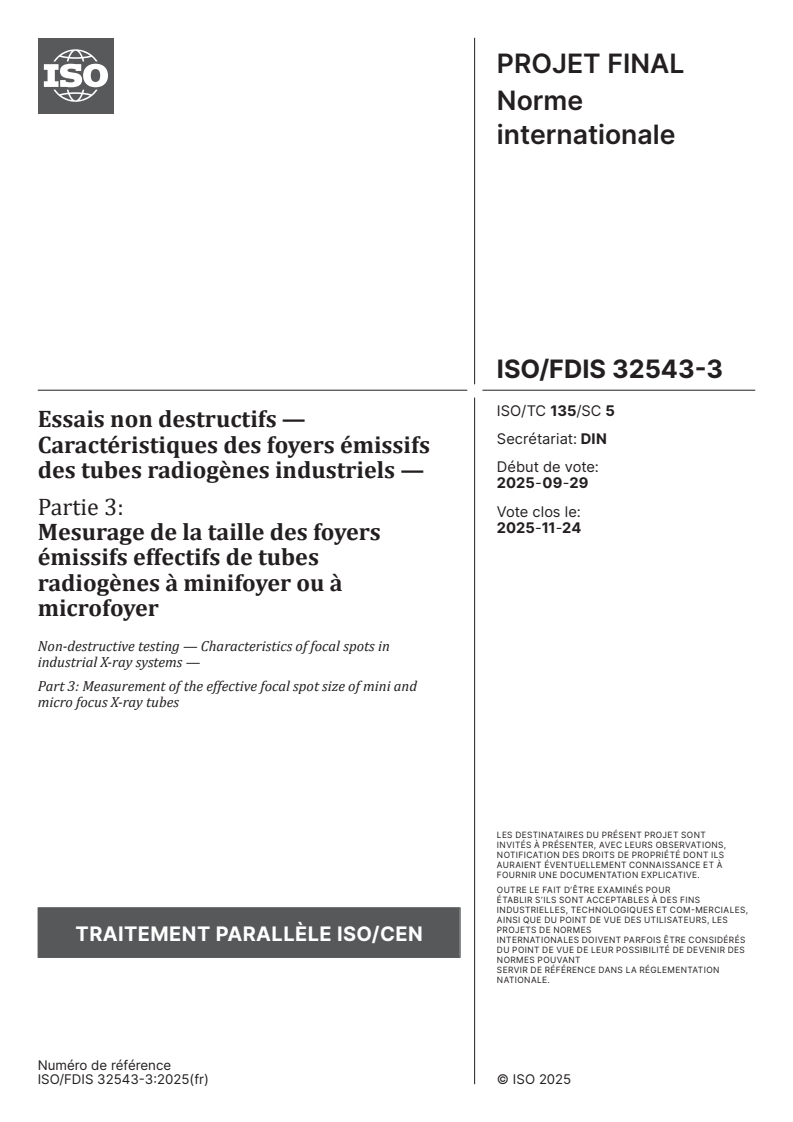

Essais non destructifs — Caractéristiques des foyers émissifs des
tubes radiogènes industriels —
Partie 3: Mesurage de la taille des foyers émissifs effectifs de tubes
radiogènes à minifoyer ou à microfoyer
RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT,
WITH THEIR COMMENTS, NOTIFICATION OF ANY
RELEVANT PATENT RIGHTS OF WHICH THEY ARE AWARE
AND TO PROVIDE SUPPOR TING DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/CEN PARALLEL PROCESSING LOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT
INTERNATIONAL STANDARDS MAY ON OCCASION HAVE
TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL
TO BECOME STAN DARDS TO WHICH REFERENCE MAY BE
MADE IN NATIONAL REGULATIONS.
Reference number
ISO/FDIS 32543-3:2025(en) © ISO 2025
FINAL DRAFT
ISO/FDIS 32543-3:2025(en)
International
Standard
ISO/FDIS 32543-3
ISO/TC 135/SC 5
Non-destructive testing —
Secretariat: DIN
Characteristics of focal spots in
Voting begins on:
industrial X-ray systems —
Part 3:
Voting terminates on:
Measurement of the effective focal
spot size of mini and micro focus
X-ray tubes
Essais non destructifs — Caractéristiques des foyers émissifs des
tubes radiogènes industriels —
Partie 3: Mesurage de la taille des foyers émissifs effectifs de tubes
radiogènes à minifoyer ou à microfoyer
RECIPIENTS OF THIS DRAFT ARE INVITED TO SUBMIT,
WITH THEIR COMMENTS, NOTIFICATION OF ANY
RELEVANT PATENT RIGHTS OF WHICH THEY ARE AWARE
AND TO PROVIDE SUPPOR TING DOCUMENTATION.
© ISO 2025
IN ADDITION TO THEIR EVALUATION AS
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/CEN PARALLEL PROCESSING
LOGICAL, COMMERCIAL AND USER PURPOSES, DRAFT
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
INTERNATIONAL STANDARDS MAY ON OCCASION HAVE
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
TO BE CONSIDERED IN THE LIGHT OF THEIR POTENTIAL
or ISO’s member body in the country of the requester.
TO BECOME STAN DARDS TO WHICH REFERENCE MAY BE
MADE IN NATIONAL REGULATIONS.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland Reference number
ISO/FDIS 32543-3:2025(en) © ISO 2025
ii
ISO/FDIS 32543-3:2025(en)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and abbreviated terms. 3
5 Test method . 4
5.1 Principle and equipment .4
5.1.1 Detection equipment .4
5.1.2 Test object . .5
5.2 Selection of distances and exposure time .5
6 Measurement and determination of the focal spot size . 7
6.1 Measurement .7
6.2 Correction of the detector unsharpness .10
6.3 Classification and result of focal spot size evaluation .10
7 Test report .11
Annex A (Informative) Preferred values for the classification of X-ray tube micro- focal spot
sizes.12
Bibliography . 14
iii
ISO/FDIS 32543-3:2025(en)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by ISO Technical Committee TC 135, Non-destructive testing, Subcommittee
SC 5, Radiographic testing, in collaboration with the European Committee for Standardization (CEN)
Technical Committee CEN/TC 138, Non-destructive testing, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
A list of all parts in the ISO 32543 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
ISO/FDIS 32543-3:2025(en)
Introduction
To cover the large range of effective focal spot sizes, different methods are specified in ISO 32543 series.
In ISO 32543-1, the pin hole method permits the measurement of focal spot shape and focal spot
sizes ≥ 100 µm.
The edge measurement method of ISO 32543-2 is intended as a user method for measurement of effective
focal spot sizes of nano-, micro-, mini- and macro- (standard) focus tubes.
This document (ISO 32543-3) covers the measurement of the effective focal spot sizes between 5 µm and
300 µm of microfocus X-ray tubes.
Two further methods are in preparation as future parts in ISO 32543 series, concerning:
1)
— ISO 32543-4 line pair test objects for measuring the effective focal spot size of micro- and nanofocus
X-ray tubes with focal spot sizes ranging from 0,2 µm to 100 µm. This method is intended for use by
manufacturers and users;
2)
— ISO 32543-5 reconstruction of the spot shape from hole or disk test object measurements. The results
are equivalent to the pin hole method down to 0,2 µm, if no phase contrast is observed.
In the overlapping ranges, the different methods give similar values based on the edge response measurement,
which allow using the dedicated method also in a limited way outside the above specified ranges.
1) Under preparation. Stage at the time of publication: ISO/AWI 32543-4.
2) Under preparation. Stage at the time of publication: ISO/AWI 32543-5.
v
FINAL DRAFT International Standard ISO/FDIS 32543-3:2025(en)
Non-destructive testing — Characteristics of focal spots in
industrial X-ray systems —
Part 3:
Measurement of the effective focal spot size of mini and micro
focus X-ray tubes
1 Scope
This document specifies a method for the measurement of focal spot sizes within the range of 5 µm to 300 µm
of X-ray systems up to and including 225 kV tube voltage. This determination is based on the evaluation of
an image with a dedicated focal spot that has been radiographically recorded using an edge and evaluated
with a digital method.
The imaging quality and the resolution of X-ray images depend highly on the characteristics of the effective
focal spot, in particular its size and the two-dimensional intensity distribution as seen from the detector plane.
For the characterization of commercial X-ray tube types (i.e. for advertising or trade), the nominal values of
Annex A are preferred.
NOTE The same procedure can be used at higher kilovoltages by agreement but the accuracy of the measurement
can be poorer.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 11699-1, Non-destructive testing — Industrial radiographic film — Part 1: Classification of film systems for
industrial radiography
ISO 16371-1, Non-destructive testing — Industrial computed radiography with storage phosphor imaging plates
— Part 1: Classification of systems
ISO 19232-5, Non-destructive testing — Image quality of radiographs — Part 5: Determination of the image
unsharpness and basic spatial resolution value using duplex wire-type image quality indicators
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
ISO/FDIS 32543-3:2025(en)
3.1
actual focal spot
X-ray emitting area of the anode as viewed from a position perpendicular to the anode surface
Note 1 to entry: The actual focal spot is also called thermal focal spot in other literature.
[SOURCE: ISO 32543-1:2024, 3.1]
3.2
effective focal spot
X-rays emitting area of the anode as viewed from the image plane of the detector
Note 1 to entry: The effective focal spot is also called optical focal spot in other literature.
[SOURCE: ISO 32543-1:2024, 3.2]
3.3
effective focal spot size
d
measured focal spot size
Note 1 to entry: For measurement and determination, see Clause 6.
[SOURCE: ISO 32543-1:2024, 3.3, modified — deleted the part “in accordance with this document” and added
Note 1 to entry, added symbol “d”.]
3.4
nominal focal spot size
SS
characteristic value for X-ray tubes having measured spot sizes within a defined range
Note 1 to entry: The nominal focal spot size is determined from Table A.1 based on the measured focal spot, d .
ERV50
[SOURCE: ISO 32543-1:2024, 3.4, modified — Note 1 to entry added.]
3.5
focal spot class
FS
number used to classify X-ray tubes based on the nominal focal spot size (3.4)
Note 1 to entry: The ranges of focal spot sizes are specified in Table A.1
[SOURCE: ISO 32543-1:2024, 3.5, modified — Note 1 to entry added.]
3.6
signal-to-noise ratio
SNR
ratio of mean grey value to the standard deviation of the grey values (noise) measured in a region of interest
Note 1 to entry: Grey values are numeric values of pixels, which are directly proportional to the detector exposure
dose and having a value of zero, if the detector was not exposed.
Note 2 to entry: After detector correction, a grey value of zero is obtained, if the detector is not exposed.
[SOURCE: ISO 32543-2:2025, 3.8]
3.7
contrast-to-noise ratio
CNR
ratio of the difference of the mean grey values between two image areas to the averaged standard deviation
of the grey value
[SOURCE: ISO 32543-2:2025, 3.9]
ISO/FDIS 32543-3:2025(en)
3.8
anticipated focal spot size
d
ap
size of a focal spot as provided by a manufacturer, a specification or obtained by an older measurement
[SOURCE: ISO 32543-2:2025, 3.16]
3.9
interpolated basic spatial resolution value
detector
iSR
b
smallest geometrical detail, which can be resolved in a digital image at magnification
equal to one and corresponds to half of the measured interpolated detector unsharpness in a digital image
Note 1 to entry: The measurement of interpolated unsharpness is specified in ISO 19232-5 and ASTM E2002. See also
ASTM E1000 and ASTM E2736.
[SOURCE: ISO 32543-2:2025, 3.11]
4 Symbols and abbreviated terms
For the purposes of this document, the symbols and abbreviated terms given in Table 1 apply.
Table 1 — Symbols and abbreviated terms
Symbol or abbreviated Definition
term
CNR contrast-to-noise ratio
D projected diameter of the wire into the detector plane, oriented for the length measure-
L
ment
D projected diameter of the wire into the detector plane, oriented for the width measure-
W
ment
D real diameter of the wire
real
DDA digital detector array
d effective focal spot size
d anticipated focal spot size
ap
d length of effective focal spot
L
d width of effective focal spot
W
FS focal spot class
detector
iSR interpolated basic spatial detector resolution
b
IQI image quality indicator
detector
interpolated detector unsharpness
iu
L length of the effective focal spot
M magnification of test object
M magnification of test object for measurement in length direction
L
M magnification of spot
spot
M optimum magnification for spot size measurement
opt
M magnification of test object for measurement in width direction
W
m distance between source and test object, equivalent to SOD
n distance between test object and detector, equivalent to ODD
ODD object-to-detector distance, equivalent to n
P pixel size
SDD source-to-detector distance
ISO/FDIS 32543-3:2025(en)
TTabablele 1 1 ((ccoonnttiinnueuedd))
Symbol or abbreviated Definition
term
SNR signal-to-noise ratio
SOD source-to-object distance, equivalent to m
SS nominal focal spot size
σ
uncertainty of focal spot size measurement
u edge unsharpness
edge
u half unsharpness, measured in the profile between 50 % and 84 % intensity on one side
u half unsharpness, measured in the profile between 50 % and 84 % intensity on the other
side
W width of effective focal spot size
5 Test method
5.1 Principle and equipment
5.1.1 Detection equipment
This method is based on indirect measurement of the focal spot size by measuring the geometric unsharpness.
For this purpose, sharp edges are imaged either on a film, an imaging plate for computed radiography (CR),
or by means of a digital detector array (DDA) using a relatively high geometric magnification. The digital
image is dimensionally evaluated.
The following equipment shall be used for the measurement if using a film:
— a test object according to 5.1.2;
— films, without screens, of
...

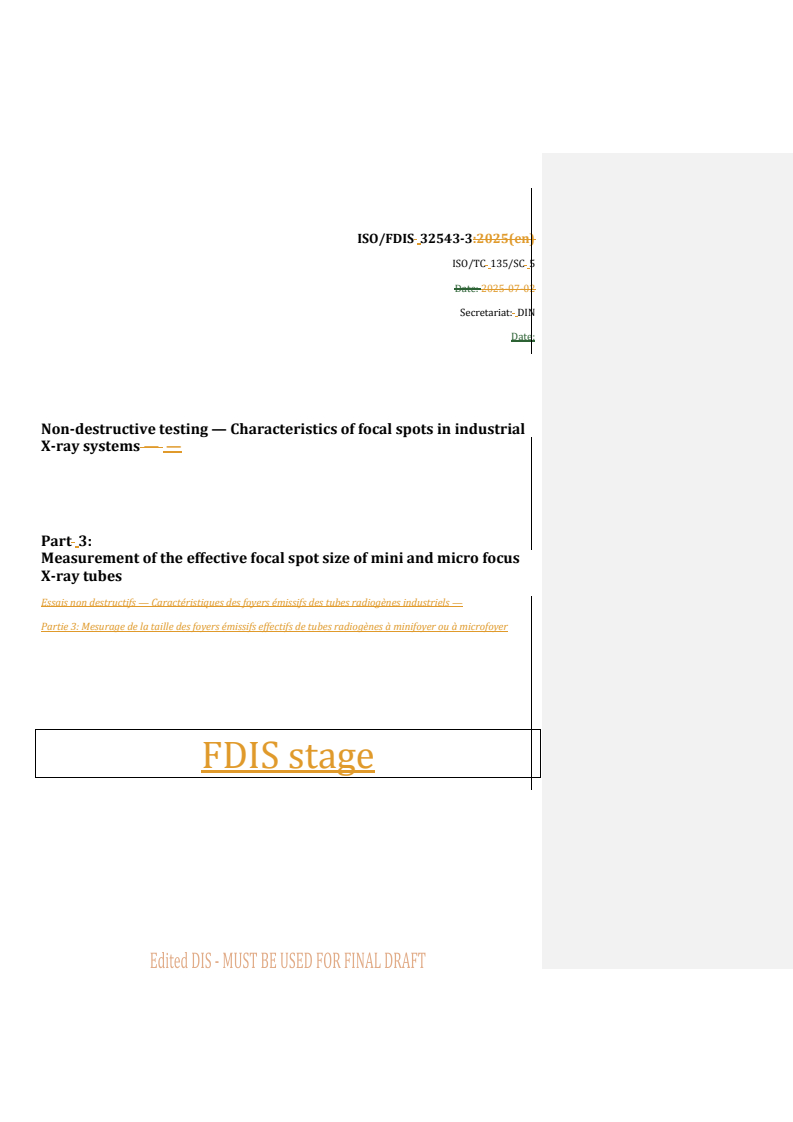

ISO/FDIS 32543-3:2025(en)
ISO/TC 135/SC 5
Date: 2025-07-02
Secretariat: DIN
Date:
Non-destructive testing — Characteristics of focal spots in industrial
X-ray systems — —
Part 3:
Measurement of the effective focal spot size of mini and micro focus
X-ray tubes
Essais non destructifs — Caractéristiques des foyers émissifs des tubes radiogènes industriels —
Partie 3: Mesurage de la taille des foyers émissifs effectifs de tubes radiogènes à minifoyer ou à microfoyer
FDIS stage
ISO #####-#:####(X/FDIS 32543-3:2025(en)

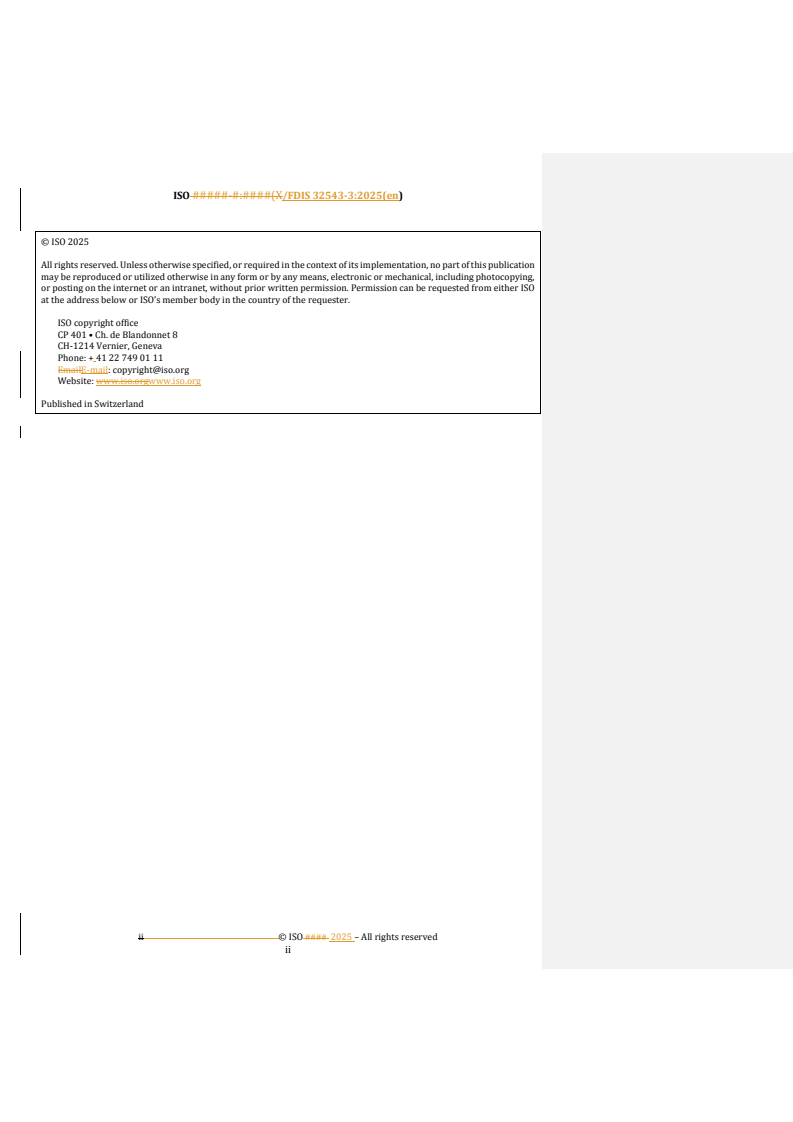

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication
may be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying,
or posting on the internet or an intranet, without prior written permission. Permission can be requested from either ISO
at the address below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: + 41 22 749 01 11
EmailE-mail: copyright@iso.org
Website: www.iso.orgwww.iso.org
Published in Switzerland
ii © ISO #### 2025 – All rights reserved
ii
ISO/DISFDIS 32543-3:2025(en)
Contents
Foreword . iv
Introduction . vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and abbreviated terms . 3
5 Test method . 4
6 Measurement and determination of the focal spot size . 9
7 Test report . 14
Annex A (Informative) Preferred values for the classification of X-ray tube micro- focal spot
sizes . 16
Bibliography . 18
Foreword . v
Introduction . vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and abbreviated terms . 3
5 Test method . 4
5.1 Principle and equipment . 4
5.1.1 Detection equipment . 4
5.1.2 Test Object . 5
5.2 Selection of distances and exposure time . 5
6 Measurement and determination of the focal spot size . 7
6.1 Measurement . 7
6.2 Correction of the detector unsharpness . 10
6.3 Classification and result of focal spot size evaluation . 11
7 Test report . 11
Annex A (normative) Preferred values for the classification of X-ray tube micro- focal spot sizes12
Bibliography . 14
© ISO 2025 – All rights reserved
iii
ISO #####-#:####(X/FDIS 32543-3:2025(en)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types of
ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent rights
in respect thereof. As of the date of publication of this document, ISO had not received notice of (a) patent(s)
which may be required to implement this document. However, implementers are cautioned that this may not
represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents.www.iso.org/patents. ISO shall not be held responsible for identifying any or all such
patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
Field Code Changed
This document was prepared by ISO Technical Committee TC 135, Non-destructive testing, Subcommittee SC 5,
Radiographic testing, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 138, Non-destructive testing, in collaboration with ISO Technical Committee TC 135, Non-
destructive testing, Subcommittee SC5, Radiographic testing, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
This first edition of ISO 32543-3 is based on EN 12543-5:1999-12.
This document includes the following significant technical changes with respect to EN 12543-5:1999:
— — Clause 2, normative references, updated;
— — terms and definitions updated and supplemented;
— — Clause 4 symbols and abbreviations added;
— — for test method, also the application of digital detector array devices and consequent requirements
are considered, see Clause 5;
— — procedure conform to ASTM E 2903-18(2024)
— editorial changes.
A list of all parts in the ISO 32543 series can be found on the ISO website.
iv © ISO #### 2025 – All rights reserved
iv
ISO/DISFDIS 32543-3:2025(en)
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.htmlwww.iso.org/members.html.
© ISO 2025 – All rights reserved
v
ISO #####-#:####(X/FDIS 32543-3:2025(en)
Introduction
To cover the large range of effective focal spot sizes, different methods are specified in ISO 32543 series.
In ISO 32543-1, the pin hole method permits the measurement of focal spot shape and focal spot
sizes ≥ 100 µm.
The edge measurement method of ISO 32543-2 is intended as a user method for measurement of effective
focal spot sizes of nano-, micro-, mini- and macro- (standard) focus tubes.
This document (ISO 32543-3) covers the measurement of the effective focal spot sizes between 5 µm and
300 µm of microfocus X-ray tubes.
Two further methods are in preparation as future parts in ISO 32543 series, concerning:
1 1)
— — ISO 32543-4 line pair test objects for measuring the effective focal spot size of micro- and nanofocus
X-ray tubes with focal spot sizes ranging from 0,2 µm to 100 µm. This method is intended for use by
manufacturers and users;
2 2)
— — ISO 32543-5 reconstruction of the spot shape from hole or disk test object measurements. The
results are equivalent to the pin hole method down to 0,2 µm, if no phase contrast is observed.
In the overlapping ranges, the different methods give similar values based on the edge response measurement,
which allow using the dedicated method also in a limited way outside the above specified ranges.
Under preparation. Stage at the time of publication: ISO/AWI 32543-4.
1)
Under preparation. Stage at the time of publication: ISO/AWI 32543-4.
Under preparation. Stage at the time of publication: ISO/AWI 32543-5.
2)
Under preparation. Stage at the time of publication: ISO/AWI 32543-5.
vi © ISO #### 2025 – All rights reserved
vi
DRAFT International Standard ISO/DIS 32543-3:2024(en)
Non-destructive testing — Characteristics of focal spots in industrial
X-ray systems for use in non-destructive testing — —
Part 3:
Measurement of the effective focal spot size of mini and micro focus X-
ray tubes
1 Scope
This document specifies a method for the measurement of focal spot sizes within the range of 5 µm to 300 µm
of X-ray systems up to and including 225 kV tube voltage. This determination is based on the evaluation of an
image with a dedicated focal spot that has been radiographically recorded using an edge and evaluated with a
digital method.
The imaging quality and the resolution of X-ray images depend highly on the characteristics of the effective
focal spot, in particular its size and the two-dimensional intensity distribution as seen from the detector plane.
For the characterization of commercial X-ray tube types (i.e. for advertising or trade), the nominal values of
Annex AAnnex A are preferred.
NOTE The same procedure can be used at higher kilovoltages by agreement but the accuracy of the measurement
can be poorer.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 11699--1, Non-destructive testing — Industrial radiographic film — Part 1: Classification of film systems for
industrial radiography
ISO 16371--1, Non-destructive testing — Industrial computed radiography with storage phosphor imaging
plates — Part 1: Classification of systems
ISO 19232--5, Non-destructive testing — Image quality of radiographs — Part 5: Determination of the image
unsharpness and basic spatial resolution value using duplex wire-type image quality indicators
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— — ISO Online browsing platform: available at https://www.iso.org/obphttps://www.iso.org/obp
— — IEC Electropedia: available at https://www.electropedia.org/https://www.electropedia.org/
ISO/FDIS 32543-3:2025(en)
3.1 3.1
actual focal spot
X-ray emitting area of the anode as viewed from a position perpendicular to the anode surface
Note 1 to entry: The actual focal spot is also called thermal focal spot in other literature.
[SOURCE: ISO 32543-1:2024, 3.1]
3.2 3.2
effective focal spot
X-rays emitting area of the anode as viewed from the image plane of the detector
Note 1 to entry: The effective focal spot is also called optical focal spot in other literature.
[SOURCE: ISO 32543-1:2024, 3.2]
3.3 3.3
effective focal spot size
d
measured focal spot size
Note 1 to entry: For measurement and determination, see Clause 6.6.
[SOURCE: ISO 32543-1:2024, 3.3, modified, — deleted the part “in accordance with this document” and added
Note 1 to entry, added symbol “d”]”.]
3.4 3.4
nominal focal spot size
SS
characteristic value for X-ray tubes having measured spot sizes within a defined range
Note 1 to entry: The nominal focal spot size is determined from Table A.1Table A.1 based on the
measured focal spot, dERV50.
[SOURCE: ISO 32543-1:2024, 3.4, modified, — Note 1 to entry added].]
3.5 3.5
focal spot class
FS
number used to classify X-ray tubes based on the nominal focal spot size (3.4)
Note 1 to entry: The ranges of focal spot sizes are specified in Table A.1Table A.1
[SOURCE: ISO 32543-1:2024, 3.5, modified, — Note 1 to entry added].]
3.6 3.6
signal-to-noise ratio
SNR
ratio of mean grey value to the standard deviation of the grey values (noise) measured in a region of interest
Note 1 to entry: Grey values are numeric values of pixels, which are directly proportional to the detector exposure dose
and having a value of zero, if the detector was not exposed.
Note 2 to entry: After detector correction, a grey value of zero is obtained, if the detector is not exposed.
[SOURCE: ISO 32543-2:2025, 3.8]
2 © ISO #### 2025 – All rights reserved
ISO/DISFDIS 32543-3:2025(en)
3.7 3.7
contrast-to-noise ratio
CNR
ratio of the difference of the mean grey values between two image areas to the averaged standard deviation
of the grey value
[SOURCE: ISO 32543-2:2025, 3.9]
3.8 3.8
anticipated focal spot size
d
ap
size of a focal spot as provided by a manufacturer, a specification or obtained by an older measurement
[SOURCE: ISO 32543-2:2025, 3.16]
3.9 3.9
interpolated basic spatial resolution value
iSR detector
b
smallest geometrical detail, which can be resolved in a digital image at magnification equal
to one and corresponds to half of the measured interpolated detector unsharpness in a digital image
Note 1 to entry: The measurement of interpolated unsharpness is specified in ISO 19232-5 and ASTM E2002. See also
ASTM E1000 and ASTM E2736.
[SOURCE: ISO 32543-2:2025, 3.11]
4 Symbols and abbreviated terms
For the purposes of this document, the symbols and abbreviated terms given in Table 1Table 1 apply.
Table 1 — Symbols and abbreviated terms
Symbol or abbreviated Definition
term
CNR contrast-to-noise ratio
DL projected diameter of the wire into the detector plane, oriented for the length
measurement
DW projected diameter of the wire into the detector plane, oriented for the width
measurement
Dreal real diameter of the wire
DDA digital detector array
d effective focal spot size
d anticipated focal spot size
ap
d length of effective focal spot
L
dW width of effective focal spot
FS focal spot class
detector
iSR interpolated basic spatial detector resolution
b
IQI image quality indicator
detector detector
interpolated detector unsharpness
iu 𝑖𝑢
© ISO 2025 – All rights reserved
ISO/FDIS 32543-3:2025(en)
Symbol or abbreviated Definition
term
L length of the effective focal spot
M magnification of test object
M magnification of test object for measurement in length direction
L
M magnification of spot
spot
Mopt optimum magnification for spot size measurement
MW magnification of test object for measurement in width direction
m distance between source and test object, equivalent to SOD
n distance between test object and detector, equivalent to ODD
ODD object-to-detector distance, equivalent to n
P pixel size
SDD source-to-detector distance
SNR signal-to-noise ratio
SOD source-to-object distance, equivalent to m
SS nominal focal spot size
𝜎 uncertainty of focal spot size measurement
uedge edge unsharpness
u half unsharpness, measured in the profile between 50 % and 84 % intensity on one side
half unsharpness, measured in the profile between 50 % and 84 % intensity on the other
u2
side
W width of effective focal spot size
5 Test method
5.1 Principle and equipment
5.1.1 Detection equipment
This method is based on indirect measurement of the focal spot size by measuring the geometric unsharpness.
For this purpose, sharp edges are imaged either on a film, an imaging plate for computed radiography (CR), or
by means of a digital detector array (DDA) using a relatively high geometric magnification. The digital image
is dimensionally evaluated.
The following equipment shall be used for the measurement if using a film:
— — a test object according to Clause 5.1.2;5.1.2;
— — films, without screens, of sufficient size to provide a magnified image of the test object and region
around the test object to obtain a profile as shown in Figure 2.Figure 2. The film system shall meet the
requirements of film system class C2 according to ISO 11699--1 and shall be packaged in low absorption
polyethylene cassettes using no front and back screens;
— — film cassettes made of low absorbing material (e.g. polyehtylene);
— — a film holder;
4 © ISO #### 2025 – All rights reserved
ISO/DISFDIS 32543-3:2025(en)
— — a film processing unit;
— — a film scanner capable of reading densities of D > 4,0 configured so that the pixel size is appropriate
for the measurement (refer to Clause 6).6). The image shall be of sufficient size to image the magnified test
object and region around the test object to obtain a profile as shown in Figure 2.Figure 2.
The following equipment shall be used for the measurement if using computed radiography:
— — a test object according to Clause 5.1.2;5.1.2;
— — a computed radiography system, consisting of an imaging plate and CR scanner, configured so that the
pixel size is appropriate for the measurement (refer to Clause 6).6). The image shall be of sufficient size to
image the magnified test object and the region around the test object to obtain a profile as shown in
Figure 2.Figure 2.
The computed radiography system shall meet the requirements of ISO 16371-1, class IP1 and imaging plates
shall be packed in low absorption cassettes using no front and back screens.
The following equipment shall be used for the measurement if using a DDA device:
— — a test object according to Clause 5.1.2;5.1.2;
— — a DDA configured so, that the pixel size is appropriate for the measurement (refer to Clause 6).6). The
image shall be of sufficient size to image the magnified test object and region around the test object to
obtain a profile as shown in Figure 2;Figure 2;
— — the DDA cover shall be of low absorption material. The DDA shall be free of relevant clusters in the
inspection area.
In all cases, image processing equipment with
...
PROJET FINAL
Norme
internationale
ISO/FDIS 32543-3
ISO/TC 135/SC 5
Essais non destructifs —
Secrétariat: DIN
Caractéristiques des foyers émissifs
Début de vote:
des tubes radiogènes industriels —
2025-09-29
Partie 3:
Vote clos le:
2025-11-24
Mesurage de la taille des foyers
émissifs effectifs de tubes
radiogènes à minifoyer ou à
microfoyer
Non-destructive testing — Characteristics of focal spots in
industrial X-ray systems —
Part 3: Measurement of the effective focal spot size of mini and
micro focus X-ray tubes
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
PROJETS DE NORMES
TRAITEMENT PARALLÈLE ISO/CEN
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
Numéro de référence
ISO/FDIS 32543-3:2025(fr) © ISO 2025
PROJET FINAL
ISO/FDIS 32543-3:2025(fr)
Norme
internationale
ISO/FDIS 32543-3
ISO/TC 135/SC 5
Essais non destructifs —
Secrétariat: DIN
Caractéristiques des foyers émissifs
Début de vote:
des tubes radiogènes industriels —
2025-09-29
Partie 3:
Vote clos le:
2025-11-24
Mesurage de la taille des foyers
émissifs effectifs de tubes
radiogènes à minifoyer ou à
microfoyer
Non-destructive testing — Characteristics of focal spots in
industrial X-ray systems —
Part 3: Measurement of the effective focal spot size of mini and
micro focus X-ray tubes
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSERVATIONS,
NOTIFICATION DES DROITS DE PROPRIÉTÉ DONT ILS
AURAIENT ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
© ISO 2025 INDUSTRIELLES, TECHNOLOGIQUES ET COM-MERCIALES,
AINSI QUE DU POINT DE VUE DES UTILISATEURS, LES
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
PROJETS DE NORMES
TRAITEMENT PARALLÈLE ISO/CEN
INTERNATIONALES DOIVENT PARFOIS ÊTRE CONSIDÉRÉS
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
DU POINT DE VUE DE LEUR POSSI BILITÉ DE DEVENIR DES
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
NORMES POUVANT
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTATION
NATIONALE.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse Numéro de référence
ISO/FDIS 32543-3:2025(fr) © ISO 2025
ii
ISO/FDIS 32543-3:2025(fr)
Sommaire Page
Avant propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles et termes abrégés . 3
5 Méthode d’essai . 4
5.1 Principe et équipement .4
5.1.1 Équipement de détection .4
5.1.2 Objet d’essai .5
5.2 Choix des distances et des temps d'exposition .6
6 Mesurage et détermination de la taille du foyer émissif . 7
6.1 Mesurage . .7
6.2 Correction du flou de détecteur .10
6.3 Classification et résultat de l’évaluation de la taille des foyers émissifs .11
7 Rapport d’essai .11
Annexe A (informative) Valeurs préférées pour la classification des tailles de foyer émissif de
tubes radiogènes à microfoyer .12
Bibliographie . 14
iii
ISO/FDIS 32543-3:2025(fr)
Avant propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 135, Essais non destructifs, sous-comité
SC 5, Contrôle par radiographie, en collaboration avec le comité technique CEN/TC 138, Essais non destructifs,
du Comité européen de normalisation (CEN), conformément à l’Accord de coopération technique entre l’ISO
et le CEN (Accord de Vienne).
Une liste de toutes les parties de la série ISO 32543 peut être consultée sur le site de l'ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
ISO/FDIS 32543-3:2025(fr)
Introduction
Pour couvrir la vaste gamme de tailles des foyers émissifs effectifs, différentes méthodes sont décrites dans
la série ISO 32543.
La méthode par sténopé de l’ISO 32543-1 permet de mesurer la forme des foyers émissifs et les tailles de
foyer supérieures ou égales à 100 µm.
La méthode par effet de bord de l'ISO 32543-2 est destinée aux utilisateurs et permet de mesurer les tailles
de foyers émissifs effectifs de tubes (standards) à nanofoyer, microfoyer, minifoyer ou macrofoyer.
Le présent document (ISO 32543-3) couvre le mesurage des tailles de foyers émissifs effectifs de tubes
radiogènes à microfoyer comprises entre 5 µm et 300 µm.
Deux autres méthodes sont en cours d’élaboration; elles constitueront les futures parties de la série
ISO 32543 et concernent:
1)
— ISO 32543-4 , objets d’essai avec paires de lignes pour le mesurage des tailles de foyers émissifs effectifs
de tubes radiogènes à microfoyer et à nanofoyer lorsque ces tailles sont comprises entre 0,2 µm et 100 µm.
Cette méthode est destinée à être utilisée par les fabricants et les utilisateurs;
2)
— ISO 32543-5 , reconstruction de la forme du foyer à partir de mesurages d’objets d’essai par la méthode
avec trou ou avec disque. Les résultats sont équivalents à ceux obtenus avec la méthode par sténopé
jusqu’à des tailles de 0,2 µm, si aucun contraste de phase n’est observé.
Dans les intervalles sur lesquels les gammes se chevauchent, les différentes méthodes fournissent des
valeurs similaires, d’après les mesurages effectués avec la méthode par effet de bord, ce qui permet d’utiliser
la méthode dédiée également, de manière limitée, en dehors des gammes précédemment définies.
1) En cours d’élaboration. Stade à la date de publication: ISO/AWI 32543-4.
2) En cours d’élaboration. Stade à la date de publication: ISO/AWI 32543-5.
v
PROJET FINAL Norme internationale ISO/FDIS 32543-3:2025(fr)
Essais non destructifs — Caractéristiques des foyers émissifs
des tubes radiogènes industriels —
Partie 3:
Mesurage de la taille des foyers émissifs effectifs de tubes
radiogènes à minifoyer ou à microfoyer
1 Domaine d'application
Le présent document spécifie une méthode de détermination des tailles de foyer émissif, dans la gamme
de 5 µm à 300 µm, des tubes radiogènes de tension inférieure ou égale à 225 kV. Cette détermination
repose sur l’évaluation, au moyen d’une méthode numérique, d’une image d’un foyer émissif dédié qui a été
enregistrée radiographiquement à l’aide d’une technique par effet de bord.
La qualité d’image et la résolution des images radiographiques dépendent étroitement des caractéristiques
du foyer émissif effectif, en particulier de sa taille et de la répartition bidimensionnelle de l’intensité
observée depuis le plan du détecteur.
Pour la caractérisation des tubes radiogènes de type commercial (c’est-à-dire destinés à la publicité ou au
commerce), les valeurs nominales indiquées à l’Annexe A sont privilégiées.
NOTE Il est possible de convenir de l’utilisation du même mode opératoire à des valeurs de tension (en kV) plus
élevées; cependant, l’exactitude du mesurage peut s’en trouver altérée.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 11699-1, Essais non destructifs — Film pour radiographie industrielle — Partie 1: Classification des systèmes
films pour radiographie industrielle
ISO 16371-1, Essais non destructifs — Radiographie industrielle numérisée avec des plaques-images au
phosphore — Partie 1: Classification des systèmes
ISO 19232-5, Essais non destructifs — Qualité d'image des radiogrammes — Partie 5: Détermination de l'indice
de flou de l'image et de la résolution spatiale de base à l'aide d'indicateurs de qualité d'image duplex à fils
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp/
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
ISO/FDIS 32543-3:2025(fr)
3.1
foyer émissif réel
zone d’émission de rayons X de l’anode vue depuis une position perpendiculaire à la surface de l’anode
Note 1 à l'article: Le foyer émissif réel est également appelé «foyer émissif thermique» dans d’autres documents.
[SOURCE: ISO 32543-1:2024, 3.1]
3.2
foyer émissif effectif
zone d’émission de rayons X de l’anode vue depuis le plan de l’image du détecteur
Note 1 à l'article: Le foyer émissif effectif est également appelé «foyer émissif optique» dans d’autres documents.
[SOURCE: ISO 32543-1:2024, 3.2]
3.3
taille du foyer émissif effectif
d
taille du foyer émissif mesurée
Note 1 à l'article: Pour le mesurage et la détermination, voir l’Article 6.
[SOURCE: ISO 32543‑1:2024, 3.3, modifié — L’expression «taille effective du foyer émissif» a été remplacée
par «taille du foyer émissif effectif» (ne concerne que la version française). L’expression «conformément au
présent document» a été supprimée; le symbole «d» et la Note 1 à l’article ont été ajoutés.]
3.4
taille nominale du foyer émissif
SS [spot size]
valeur caractéristique des tubes radiogènes dont la taille de foyer mesurée se situe dans une gamme définie
Note 1 à l'article: La taille nominale du foyer émissif est déterminée à partir du Tableau A.1, en fonction du foyer
émissif mesuré, d .
ERV50
[SOURCE: ISO 32543‑1:2024, 3.4, modifié — La Note 1 à l’article a été ajoutée.]
3.5
classe du foyer émissif
FS [focal spot]
nombre utilisé pour classer les tubes radiogènes en fonction de la taille nominale du foyer émissif (3.4)
Note 1 à l'article: Les gammes de tailles des foyers émissifs sont définies dans le Tableau A.1.
[SOURCE: ISO 32543‑1:2024, 3.5, modifié — La Note 1 à l’article a été ajoutée.]
3.6
rapport signal sur bruit
SNR [signal-to-noise ratio]
rapport de la valeur de gris moyenne sur l’écart-type des valeurs de gris (bruit) mesuré dans une zone
d’intérêt
Note 1 à l'article: Les valeurs de gris sont des valeurs numériques de pixels qui sont directement proportionnelles à la
dose d'exposition du détecteur et qui ont une valeur de zéro si le détecteur n'a pas été exposé.
Note 2 à l'article: Après correction du détecteur, une valeur de gris nulle est obtenue si le détecteur n’est pas exposé.
[SOURCE: ISO 32543‑2:2025, 3.8, modifié — Le terme «rapport signal/bruit» a été remplacé par «rapport
signal sur bruit» (ne concerne que la version française).]
ISO/FDIS 32543-3:2025(fr)
3.7
rapport contraste sur bruit
CNR [contrast-to-noise ratio]
rapport de la différence des valeurs de gris moyennes entre deux zones de l'image sur l'écart-type moyenné
des valeurs de gris
[SOURCE: ISO 32543‑2:2025, 3.9, modifié — Le terme «rapport contraste/bruit» a été remplacé par «rapport
contraste sur bruit» (ne concerne que la version française).]
3.8
taille prévue du foyer émissif
d
ap
taille d’un foyer émissif telle que fournie par un fabricant ou une spécification ou obtenue par une mesure
plus ancienne
[SOURCE: ISO 32543-2:2025, 3.16]
3.9
résolution spatiale de base interpolée
détecteur
iSR
b
le plus petit détail géométrique qui peut être résolu dans une image numérique à un
grandissement égal à un et qui correspond à la moitié du flou interpolé mesuré du détecteur dans une image
numérique
Note 1 à l'article: La mesure du flou interpolé est décrite dans l’ISO 19232‑5 et dans l’ASTM E2002. Voir aussi
l’ASTM E1000 et l’ASTM E2736.
[SOURCE: ISO 32543-2:2025, 3.11]
4 Symboles et termes abrégés
Pour les besoins du présent document, les symboles et les termes abrégés du Tableau 1 s’appliquent.
Tableau 1 — Symboles et termes abrégés
Symbole ou terme Définition
abrégé
CNR rapport contraste sur bruit
D diamètre du fil projeté dans le plan du détecteur, orienté pour le mesurage en longueur
L
D diamètre du fil projeté dans le plan du détecteur, orienté pour le mesurage en largeur
W
D diamètre réel du fil
réel
DDA dispositif à matrice de détecteurs numériques
d taille du foyer émissif effectif
d taille prévue du foyer émissif
ap
d longueur du foyer émissif effectif
L
d largeur du foyer émissif effectif
W
FS classe du foyer émissif
détecteur
résolution spatiale de base interpolée du détecteur
iSR
b
IQI indicateur de qualité d’image
détecteur
flou de détecteur interpolé
iu
L longueur du foyer émissif effectif
M grandissement de l’objet d’essai
M grandissement de l’objet d’essai pour le mesurage dans le sens de la longueur
L
M grandissement du foyer
foyer
ISO/FDIS 32543-3:2025(fr)
TTabableleaauu 1 1 ((ssuuiitte)e)
Symbole ou terme Définition
abrégé
M grandissement optimal pour le mesurage de la taille du foyer
opt
M grandissement de l’objet d’essai pour le mesurage dans le sens de la largeur
W
m distance entre la source et l’objet d’essai, équivalente à SOD
n distance entre l’objet d’essai et le détecteur, équivalente à ODD
ODD distance objet-détecteur, équivalente à n
P taille de pixel
SDD distance source-détecteur
SNR rapport signal sur bruit
SOD distance source-objet, équivalente à m
SS taille nominale du foyer émissif
σ
incertitude de mesure de la taille du foyer émissif
u flou des bords
bords
u moitié du flou, mesurée entre les seuils de 50 % et de 84 % du profil d’intensité, sur un
côté
u moitié du flou, mesurée entre les seuils de 50 % et de 84 % du profil d’intensité, sur
l’autre côté
W taille du foyer émissif effectif en largeur
5 Méthode d’essai
5.1 Principe et équipement
5.1.1 Équipement de détection
La présente méthode repose sur le mesurage indirect de la taille des foyers émissifs, par mesure du flou
géométrique. À cet effet, des images de bords nets sont formées sur un film ou sur une plaque‑image pour
radiographie numérisée (CR, computed radiography) ou au moyen d'un dispositif à matrice de détecteurs
numériques (DDA) en utilisant un grandissement géométrique relativement élevé. L'image numérique fait
l'objet d'une évaluation dimensionnelle.
L’équipement suivant doit être utilisé pour le mesurage en cas d’utilisation d’un film:
— un objet d’essai selon 5.1.2;
— des films, sans écrans, de dimensions suffisantes pour fournir une image agrandie de l’objet d’essai et de
la zone qui l’entoure de sorte à obtenir un profil tel qu’illustré à la Figure 2. Le système film doit satisfaire
aux exigences de la classe de système film C2 conformément à l'ISO 11699‑1 et doit être protégé par une
cassette en polyéthylène faiblement absorbant, sans écran antérieur ni écran postérieur;
— des cassettes pour films en matériau faiblement absorbant (polyéthylène par exemple);
— un porte‑film;
— une unité de traitement de film;
— un numériseur de films permettant de lire des densités D supérieures à 4,0, c
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
