Textiles -- Determination of twist in single spun yarns -- Untwist/retwist method

ISO 17202 specifies a method for the determination of the direction of twist in single yarns and the amount of twist, in terms of turns per unit length, by the indirect untwist/retwist method. It is applicable to single spun yarns. The method is designed primarily for yarns in packages, but by the application of special precautions the procedures can be used for yarns taken from fabrics.

Textiles -- Détermination de la torsion des filés de fibres simples -- Méthode de détorsion/retorsion

ISO 17202:2002 spécifie une méthode pour la détermination du sens de torsion des fils et de la valeur de cette torsion, exprimée en tours par unité de longueur, par la méthode indirecte de détorsion/retorsion. Elle est applicable aux filés de fibres simples. La méthode est essentiellement destinée aux fils sur enroulements, mais, moyennant quelques précautions particulières, elle peut être appliquée aux fils prélevés sur les étoffes.

General Information

Status
Published
Publication Date
07-Nov-2002
Current Stage
6060 - International Standard published
Start Date
20-Sep-2002
Completion Date
08-Nov-2002
Ref Project

Buy Standard

Standard
ISO 17202:2002 - Textiles -- Determination of twist in single spun yarns -- Untwist/retwist method
English language
10 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 17202:2002 - Textiles -- Détermination de la torsion des filés de fibres simples -- Méthode de détorsion/retorsion
French language
10 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 17202
First edition
2002-11-01
Textiles — Determination of twist in single
spun yarns — Untwist/retwist method
Textiles — Détermination de la torsion des filés de fibres simples —
Méthode de détorsion/retorsion
Reference number
ISO 17202:2002(E)
ISO 2002
---------------------- Page: 1 ----------------------
ISO 17202:2002(E)

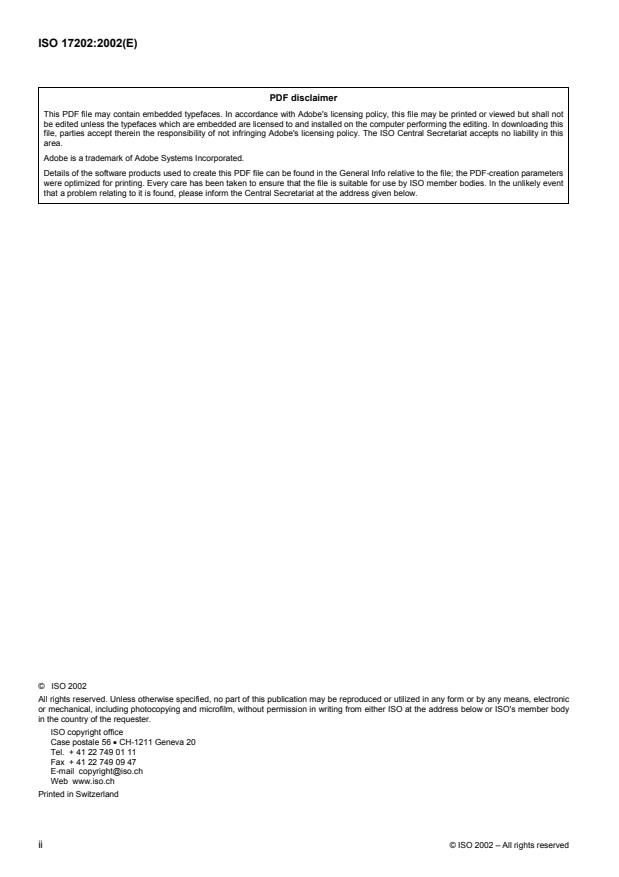

PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not

be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this

file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this

area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters

were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event

that a problem relating to it is found, please inform the Central Secretariat at the address given below.

© ISO 2002

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic

or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body

in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2002 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 17202:2002(E)
Contents Page

Foreword .................................................................................................................................................................... iv

Introduction................................................................................................................................................................. v

1 Scope.............................................................................................................................................................. 1

2 Normative references.................................................................................................................................... 1

3 Terms and definitions................................................................................................................................... 2

4 Principle ......................................................................................................................................................... 2

5 Apparatus....................................................................................................................................................... 3

6 Standard atmosphere ................................................................................................................................... 3

7 Sampling ........................................................................................................................................................ 4

8 Test Specimens ............................................................................................................................................. 4

9 Procedure 1 — Determination of direction of twist ................................................................................... 5

10 Procedure 2 — Determination of amount of twist ..................................................................................... 5

11 Calculations ................................................................................................................................................... 7

12 Test report...................................................................................................................................................... 8

Annex A (informative) Suggested procedure for sampling.................................................................................. 9

Bibliography.............................................................................................................................................................. 10

© ISO 2002 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 17202:2002(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO

member bodies). The work of preparing International Standards is normally carried out through ISO technical

committees. Each member body interested in a subject for which a technical committee has been established has

the right to be represented on that committee. International organizations, governmental and non-governmental, in

liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical

Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.

The main task of technical committees is to prepare International Standards. Draft International Standards adopted

by the technical committees are circulated to the member bodies for voting. Publication as an International

Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 17202 was prepared by Technical Committee ISO/TC 38, Textiles, Subcommittee SC 23, Fibres and yarns.

Annex A of this International Standard is for information only.
iv © ISO 2002 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 17202:2002(E)
Introduction

The direct twist method (see [1] and [2]) has, for a long time, been recognized as the most accurate method of twist

determination but the much faster untwist/retwist method has long been used in industry in many countries. In the

1980s the hope was expressed by some Institutes that the untwist/retwist method would be suitable for the

measurement of twist of open-end yarns that cannot be measured by the direct method. First experiments in the

1970s and later in the 1990s showed, however, that the untwist/retwist method is not suitable to OE yarns. The

present method is therefore restricted to ring spun yarns.
© ISO 2002 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 17202:2002(E)
Textiles — Determination of twist in single spun yarns —
Untwist/retwist method
1 Scope

This International Standard specifies a method for the determination of the direction of twist in single yarns and the

amount of twist, in terms of turns per unit length, by the indirect untwist/retwist method.

This International Standard is applicable to single spun yarns.
This International Standard is not applicable to:
a) open-end spun yarns;
b) false twist and self twist yarns;
c) air-jet yarns;

d) yarns that stretch more than 0,5 % when the tension increases from 0,5 cN/tex to 1,0 cN/tex.

NOTE Such yarns may be tested under special conditions of tension which are accepted by all parties interested in the test

results.

e) yarns that are too large to permit their being placed in the clamps of testing apparatus without crushing or

distortion severe enough to affect the test results.

The method is designed primarily for yarns in packages, but by the application of special precautions the

procedures can be used for yarns taken from fabrics.
2 Normative references

The following normative documents contain provisions which, through reference in this text, constitute provisions of

this International Standard. For dated references, subsequent amendments to, or revisions of, any of these

publications do not apply. However, parties to agreements based on this International Standard are encouraged to

investigate the possibility of applying the most recent editions of the normative documents indicated below. For

undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC

maintain registers of currently valid International Standards.

ISO 2:1973, Textiles — Designation of the direction of twist in yarns and related products

ISO 139:1973, Textiles — Standard atmospheres for conditioning and testing

ISO 2060:1994, Textiles — Yarn from packages — Determination of linear density (mass per unit length) by the

skein method
EN 12751, Textiles — Sampling of fibres, yarns and fabrics
© ISO 2002 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 17202:2002(E)
3 Terms and definitions

For the purposes of this International Standard, the following terms and definitions apply.

3.1
twist

number of turns about the axis of a yarn based on its nominal gauge length before untwisting

NOTE Twist should preferably be expressed as turns per metre (turns/m).
3.2
gauge length

distance between two effective clamping points of the test specimen mounted in the testing equipment

3.3
initial length

length of a test specimen under a specified pretension at the beginning of a test

3.4
moisture equilibrium for testing

that state reached when the rate of increase in mass of a sample or specimen in a specified (test) atmosphere

does not exceed that prescribed for the material being tested
(See ISO 139.)

NOTE A textile material is in moisture equilibrium with the ambient atmosphere when it does not exchange water with this

atmosphere; its mass then remains constant as long as the experiment is carried out in an unchanged atmosphere.

3.5
yarn package

length or lengths of yarn in a form suitable for use, handling, storing or shipping

NOTE Packages may be comprised of unsupported yarn, such as balls and skeins, or supported yarn, such as cakes,

bobbins, cops, cones, pirns, spools, tubes or beams.
3.6
twist factor

measure of the spiralling orientation of the fibres in a spun yarn or of the filaments in a filament yarn

NOTE It is related to the angle that fibres on the surface of the yarn make with the axis of the yarn and is a measure of the

hardness of the resulting yarn due to twist.
4 Principle
4.1 General

The untwist/retwist method is an indirect method for determining twist. It involves untwisting a specimen and then

retwisting it in the opposite direction until it has regained its initial length. It is assumed that the number of turns

inserted during retwisting is equal to the initial twist of the specimen and that consequently, half the number of turns

recorded on the counter represents the twist of the specimen.

The untwist/retwist method is very sensitive to the pretension used, therefore two methods are proposed: the

generally-used method A and a double method B which is less sensitive to inaccuracies in pretension and therefore

gives more reliable accurate results. Method B is, however, more time-consuming than method A and it is therefore

recommended mainly for automatic twist testers.
2 © ISO 2002 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 17202:2002(E)
4.2 Method A — Single method
Specimens are tested according to the principle described in 4.1.
4.3 Method B — Double method

An initial specimen is tested as described in 4.1. A second specimen is tested by untwisting to a quarter of the

turns obtained on the initial specimen, then retwisting back to the initial length to correct for errors caused by

pretensioning.
4.4 Comparison of methods

The untwist/retwist method, whether A or B, is used for acceptance testing for economic reasons because it

requires less testing time and fewer specimens than the reference direct-counting method. The accuracy of the

untwist-retwist method, especially of method B, is good, that is, the results are comparable to those of the direct

method, provided appropriate pretension and extension control limits have been utilized.

If there is disagreement arising from differences in values reported by the purchaser and the seller when the

untwist/retwist method is used for acceptance testing, then the statistical bias, if any, between the laboratory of the

purchaser and that of the seller should be determined; each comparison shall be based on test specimens

randomly drawn from one sample of material of the type being evaluated.

The “setting” of twist in some fibres causes excessive contraction when the yarn is retwisted in the reverse

direction. Therefore, the number of turns required to bring the specimen back to its original length may be less than

the number of turns removed in untwisting. This effect may be partially offset by the use of higher pre-tensioning

load; but this increases the danger of stretching the yarn. Little information is available on the correct tensions to

use, either for yarns made from different fibres or with different amounts of twist.

The untwist/retwist method can be useful where the objective is to measure variati

...

NORME ISO
INTERNATIONALE 17202
Première édition
2002-11-01
Textiles — Détermination de la torsion de
filés de fibres simples — Méthode de
détorsion/retorsion
Textiles — Determination of twist in single spun yarns — Untwist/retwist
method
Numéro de référence
ISO 17202:2002(F)
ISO 2002
---------------------- Page: 1 ----------------------
ISO 17202:2002(F)

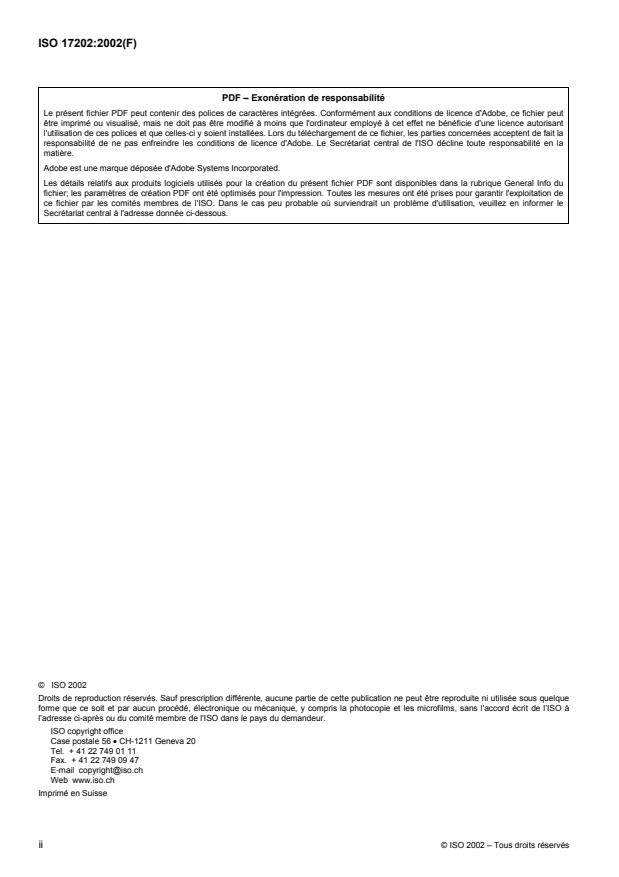

PDF – Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut

être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant

l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la

responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la

matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du

fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de

ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le

Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2002

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque

forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à

l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2002 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 17202:2002(F)
Sommaire Page

Avant-propos ............................................................................................................................................................. iv

Introduction................................................................................................................................................................. v

1 Domaine d'application .................................................................................................................................. 1

2 Références normatives................................................................................................................................. 1

3 Termes et définitions .................................................................................................................................... 2

4 Principe .......................................................................................................................................................... 2

5 Appareillage................................................................................................................................................... 3

6 Atmosphère normale .................................................................................................................................... 3

7 Échantillonnage............................................................................................................................................. 4

8 Éprouvettes.................................................................................................................................................... 4

9 Mode opératoire 1 — Détermination du sens de torsion .......................................................................... 5

10 Mode opératoire 2 — Détermination de la valeur de torsion.................................................................... 5

11 Calculs............................................................................................................................................................ 7

12 Rapport d’essai ............................................................................................................................................. 8

Annexe A (informative) Méthode suggérée pour l'échantillonnage ...................................................................... 9

Bibliographie............................................................................................................................................................. 10

© ISO 2002 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 17202:2002(F)

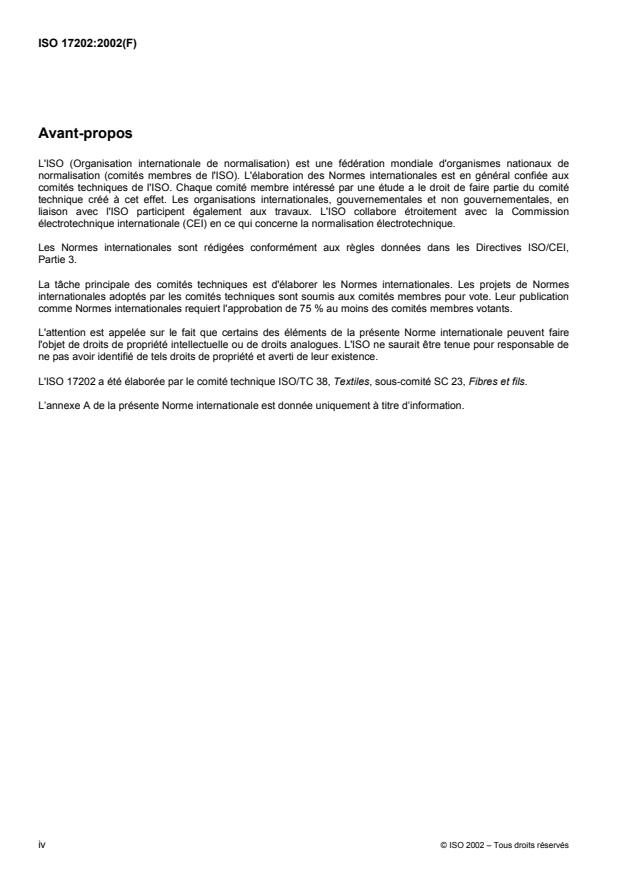

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux

comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité

technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en

liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission

électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 3.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication

comme Normes internationales requiert l'approbation de 75 % au moins des comités membres votants.

L'attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire

l'objet de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de

ne pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 17202 a été élaborée par le comité technique ISO/TC 38, Textiles, sous-comité SC 23, Fibres et fils.

L’annexe A de la présente Norme internationale est donnée uniquement à titre d’information.

iv © ISO 2002 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 17202:2002(F)
Introduction

Même s’il est reconnu depuis longtemps que la méthode par torsion directe (voir [1] et [2]) est la méthode la plus

exacte pour déterminer la torsion, l’industrie dans de nombreux pays applique la méthode de détorsion/retorsion

qui est beaucoup plus rapide. Dans les années 80, certains instituts avaient souhaité que la méthode de

détorsion/retorsion soit adaptée au mesurage de la torsion des filés de fibres libérées qui ne peut pas être effectué

par la méthode directe. Les premières expériences menées dans les années 70 et ultérieurement dans les

années 90 ont cependant montré que la méthode de détorsion/retorsion ne convient pas aux filés de fibres libérées

(filature à rotor). La présente méthode est par conséquent limitée aux filés de fibres de filature à anneaux.

© ISO 2002 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 17202:2002(F)
Textiles — Détermination de la torsion de filés de fibres simples —
Méthode de détorsion/retorsion
1 Domaine d'application

La présente Norme internationale spécifie une méthode pour la détermination du sens de torsion des fils et de la

valeur de cette torsion, exprimée en tours par unité de longueur, par la méthode indirecte de détorsion/retorsion.

La présente Norme internationale est applicable aux filés de fibres simples.
La présente Norme n’est pas applicable aux:
a) filés de fibres libérées (filature à rotor);
b) fils à fausse torsion ou à auto-torsion;
c) fils par jet d’air;

d) fils qui s’allongent de plus de 0,5 % lorsque la force de traction augmente de 0,5 cN/tex à 1,0 cN/tex;

NOTE De tels fils peuvent être soumis à l’essai dans des conditions spéciales de traction, après accord entre toutes les

parties intéressées aux résultats de l’essai.

e) fils trop gros pour pouvoir être placés dans les mâchoires de l’appareil d’essai sans être écrasés ou déformés,

ce qui aurait une influence sur les résultats d’essai.

La méthode décrite est essentiellement destinée aux fils sur enroulements, mais, moyennant quelques précautions

particulières, elle peut être appliquée aux fils prélevés sur les étoffes.
2 Références normatives

Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,

constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les

amendements ultérieurs ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties prenantes

aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les

éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière

édition du document normatif en référence s'applique. Les membres de l'ISO et de la CEI possèdent le registre des

Normes internationales en vigueur.

ISO 2:1973, Textiles — Indication du sens de torsion des fils et produits associés

ISO 139:1973, Textiles — Atmosphères normales de conditionnement et d'essai

ISO 2060:1994, Textiles — Fils sur enroulements — Détermination de la masse linéique (masse par unité de

longueur) par la méthode de l'écheveau

EN 12751, Textiles — Échantillonnage des fibres, des fils et des étoffes en vue des essais

© ISO 2002 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 17202:2002(F)
3 Termes et définitions

Pour les besoins de la présente Norme internationale, les termes et définitions suivants s'appliquent.

3.1
torsion

nombre de tours d’un fil autour de son axe, rapporté à la longueur nominale entre repères, avant détorsion

NOTE Il convient d’exprimer la torsion de préférence en tours par mètre (tours/m).

3.2
longueur entre repères

distance entre deux points effectifs de pinçage de l’éprouvette montée dans l’appareil d’essai

3.3
longueur initiale
longueur d’une éprouvette sous prétension spécifiée, au début de l’essai
3.4
équilibre hygrométrique pour essais

état atteint lorsque la variation de la masse de l’échantillon ou de l’éprouvette dans une atmosphère (d’essai)

spécifiée ne dépasse pas le taux prescrit pour la matière soumise à l’essai
(Voir l’ISO 139.)

NOTE Une matière textile est en équilibre hygrométrique avec l’atmosphère ambiante lorsqu’elle n’échange pas d’eau

avec cette atmosphère; sa masse est alors constante aussi longtemps que se poursuit l’expérience en atmosphère non

modifiée.
3.5
enroulement de fil

une ou plusieurs longueur(s) de fils présentée(s) sous une forme adaptée à la manutention, au stockage ou à

l’expédition

NOTE Les enroulements peuvent être sans support, sous forme de pelotes ou d’écheveaux, ou avec support sous forme

de gâteaux, de bobines, de fuseaux, de cônes, de canettes, de tubes ou d’ensouples.

3.6
facteur de torsion

mesure de l’orientation en spirale des fibres d’un filé simple ou des filaments d’un fil continu

NOTE Le facteur de torsion est lié à l’angle formé par les fibres à la surface du fil et l’axe du fil, et c’est une mesure de la

dureté du fil résultant due à la torsion.
4 Principe
4.1 Généralités

La méthode de détorsion/retorsion est une méthode indirecte de détermination de la torsion. Elle consiste à

détordre une éprouvette puis à la retordre dans le sens de torsion opposé jusqu’à ce qu’elle revienne à la longueur

initiale. Il est supposé que le nombre de tours nécessaires à la retorsion est égal à celui de la torsion initiale de

l’éprouvette et que, par conséquent, la moitié du nombre de tours indiqué par le compteur représente la torsion de

l’éprouvette.

La méthode de détorsion/retorsion est très sensible à la prétension appliquée. Deux méthodes sont donc

proposées: la méthode A qui est généralement utilisée, et une méthode double, la méthode B, qui est moins

sujette aux inexactitudes dues à la prétension et qui donne par conséquent des résultats plus fiables et plus justes.

En revanche, la méthode B est plus longue que la méthode A et est, par conséquent, plutôt recommandée dans le

cas d’appareils de torsion automatiques.
2 © ISO 2002 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 17202:2002(F)
4.2 Méthode A — Méthode simple
Les éprouvettes sont soumises à l’essai conformément au principe décrit en 4.1.
4.3 Méthode B — Méthode double

Une première éprouvette est soumise à l’essai comme décrit en 4.1. Une seconde éprouvette est soumise à l’essai

par détorsion d’un quart des tours obtenus sur la première éprouvette, puis est retordue jusqu’à obtention de la

longueur initiale afin de corriger les erreurs dues à la prétension.
4.4 Comparaison des méthodes

La méthode de détorsion/retorsion, méthode A ou B, est utilisée dans les essais de réception pour des raisons

économiques car elle demande moins de temps et moins d’éprouvettes que la méthode de référence par

comptage direct. À condition d’utiliser une prétension appropriée et des limites de contrôle de l’allongement,

l’exactitude de la méthode de détorsion/retorsion, notamment la méthode B, est satisfaisante car ses résultats sont

comparables à ceux obtenus avec la méthode directe.

En cas de désaccords dus à des différences entre les valeurs indiquées par l’acheteur et celles déclarées par le

vendeur lorsque la méthode de détorsion/retorsion est utilisée pour des essais de réception, il convient de

déterminer les biais statistiques éventuels entre le laboratoire de l’acheteur et celui du vendeur; chaque

comparaison doit porter sur des essais d’éprouvettes prélevées au hasard dans un échantillon de matériau du type

de celui faisant l’objet de l’évaluation.

Pour certaines fibres, le «réglage» de la torsion entraîne une diminution excessive du fil après retorsion dans le

sens inverse. Par conséquent, le nombre de tours nécessaires pour faire retrouver à l’éprouvette sa longueur

initiale peut être inférieur au nombre de tours effectué à la détorsion. Ce phénomène peut être en partie compensé

par l’utilisation d’une charge de prétension supérieure, mais cela peut accentuer le risque d’allongement du fil. On

dispose de peu d’informations sur les valeurs correctes de tensions à appliquer aux fils composés de fibres

différentes ou présentant des valeurs de torsions différentes.

La méthode de détorsion/retorsion peut être utile lorsque l’objectif est de mesurer les variations par rapport à une

valeur moyenne. Cette méthode peut également être appliquée lorsqu’il est nécessaire d’effectuer de nombreux

essais de torsion sur des fils de même type ou présentant une torsion similaire. Dans ce cas, des essais

préliminaires permettant de comparer les résultats obtenus avec la méthode de détorsion/retorsion à ceux produits

avec la méthode de référence par comptage direct pourraient être effectués pour déterminer la

...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
