ISO 4490:2018

Metallic powders - Determination of flow rate by means of a calibrated funnel (Hall flowmeter)

ISO 4490:2018 specifies a method for determining the flow rate of metallic powders, including powders for hard metals, by means of a calibrated funnel (Hall flowmeter). The method is applicable only to powders which flow freely through the specified test orifice.

Poudres métalliques — Détermination du temps d'écoulement au moyen d'un entonnoir calibré (appareil de Hall)

L'ISO 4490:2018 spécifie une méthode de détermination du temps d'écoulement des poudres métalliques, y compris les poudres pour métaux durs, au moyen d'un entonnoir calibré (appareil de Hall). La méthode n'est applicable qu'aux poudres qui s'écoulent librement par l'orifice d'essai spécifié.

General Information

• Status: Published
• Publication Date: 03-Apr-2018
• ICS: 77.160 - Powder metallurgy
• Technical Committee: ISO/TC 119/SC 2 - Sampling and testing methods for powders (including powders for hardmetals)
• Drafting Committee: ISO/TC 119/SC 2 - Sampling and testing methods for powders (including powders for hardmetals)
• Current Stage: 9093 - International Standard confirmed
• Start Date: 04-Sep-2023
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 4490:2014 - Metallic powders - Determination of flow rate by means of a calibrated funnel (Hall flowmeter)
• Effective Date: 05-Nov-2015

Overview

ISO 4490:2018 - Metallic powders - Determination of flow rate by means of a calibrated funnel (Hall flowmeter) specifies a standardized laboratory method to measure the flowability of freely flowing metallic powders. The test measures the time required for 50 g of powder to pass through a calibrated funnel (Hall flowmeter) and is intended for powders used in powder metallurgy, including powders for hard metals.

Key topics and requirements

• Principle: Measure elapsed time for 50 g ±0.1 g of powder to flow through a standardized orifice; report results as seconds per 50 g (s/50 g).
• Apparatus:
  • Calibrated funnel (Hall flowmeter) made from non‑magnetic, corrosion‑resistant metal with standardized dimensions.
  • Rigid stand and vibration‑free base.
  • Balance with accuracy ±0.05 g and timing device with accuracy ±0.1 s.
  • Reference grit for calibration (specified in the standard).
• Calibration:
  • Manufacturer calibration procedure yielding an average reference flow stamped on the funnel; reference target is 40.0 s ±0.5 s for the reference grit.
  • User verification recommended; if measured flow differs, a correction factor = 40.0 / measured_value is applied. Funnels should be retired if reference flow falls below 37 s.
• Sampling and test portions:
  • Test sample mass ≥ 200 g; perform three determinations on 50 g portions.
  • Powder usually tested as‑received; drying only by agreement (vacuum/inert gas if oxidation risk).
• Procedure and reporting:
  • Start timing when orifice opens and stop when last powder exits; a single slight tap to start flow is permitted.
  • Report arithmetic mean of three runs, rounded to the nearest second; note any optional steps (e.g., drying, tapping).
• Precision:
  • Inter‑laboratory data indicate reproducibility on the order of ~3 s for powders tested (values vary by powder type).

Applications and who uses it

• Quality control in powder production for metal injection molding, pressing and sintering, and hard‑metal manufacture.
• Incoming inspection for powder suppliers and buyers to verify flowability specifications.
• R&D and process development teams assessing powder handling, feeding, and die filling characteristics.
• Independent testing laboratories performing standardized powder characterization for certification or procurement.

Keywords: ISO 4490:2018, metallic powders, flow rate, Hall flowmeter, calibrated funnel, powder flowability, powder metallurgy, testing method, calibration, precision.

Related standards

• ISO 5725‑2 - Accuracy (trueness and precision) of measurement methods and results (referenced for the precision statement in ISO 4490:2018).

Standards Content (Sample)

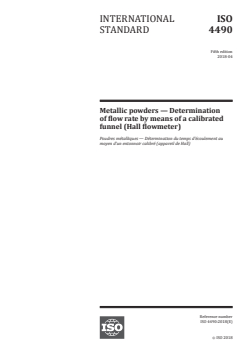

INTERNATIONAL ISO
STANDARD 4490
Fifth edition
2018-04
Metallic powders — Determination
of flow rate by means of a calibrated
funnel (Hall flowmeter)
Poudres métalliques — Détermination du temps d'écoulement au
moyen d'un entonnoir calibré (appareil de Hall)
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 1
6 Calibration of the funnel. 3
6.1 Calibration by the manufacturer of the funnel . 3
6.2 Calibration by the user of the funnel. 3
7 Sampling . 4
7.1 General . 4
7.2 Test sample weight . 4
7.3 Test portion weight . 4
7.4 Number of test portions . 4
8 Procedure. 4
9 Expression of results . 4
10 Precision . 5
11 Test report . 5
Bibliography . 7

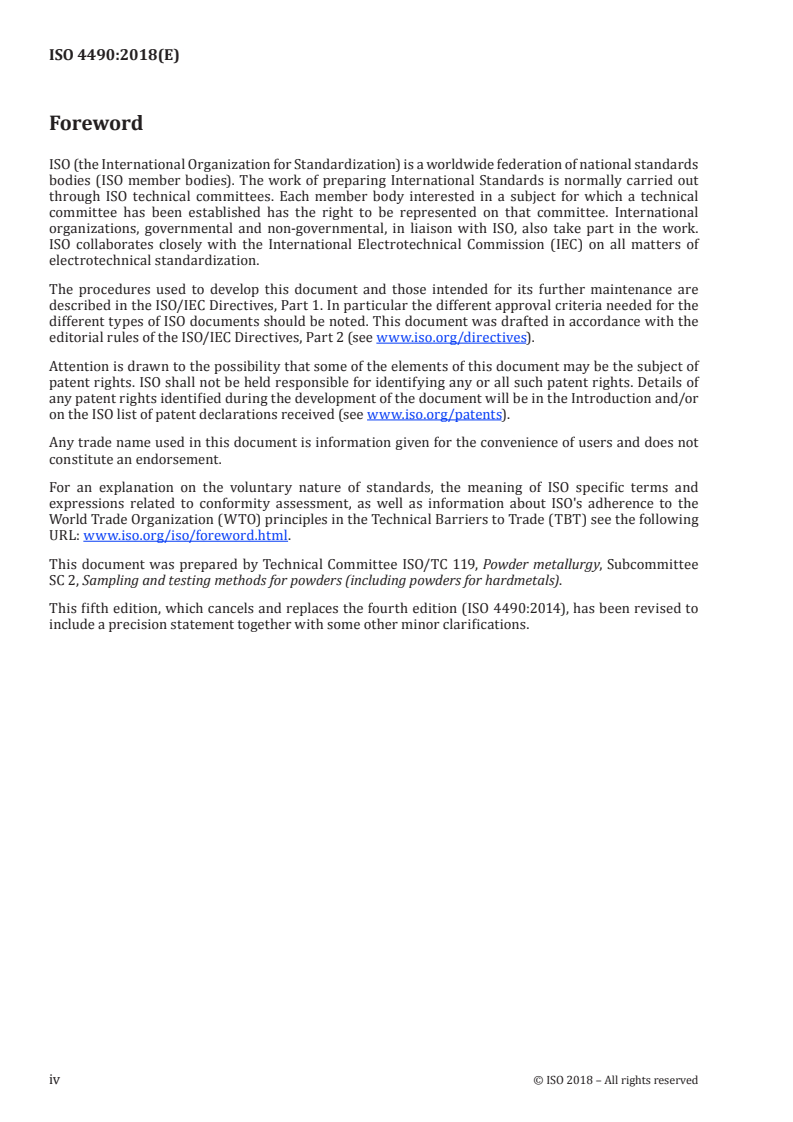

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 119, Powder metallurgy, Subcommittee
SC 2, Sampling and testing methods for powders (including powders for hardmetals).
This fifth edition, which cancels and replaces the fourth edition (ISO 4490:2014), has been revised to
include a precision statement together with some other minor clarifications.
iv © ISO 2018 – All rights reserved

INTERNATIONAL STANDARD ISO 4490:2018(E)
Metallic powders — Determination of flow rate by means
of a calibrated funnel (Hall flowmeter)
1 Scope
This document specifies a method for determining the flow rate of metallic powders, including powders
for hard metals, by means of a calibrated funnel (Hall flowmeter).
The method is applicable only to powders which flow freely through the specified test orifice.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
...

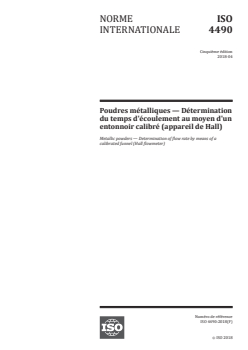

NORME ISO
INTERNATIONALE 4490
Cinquième édition
2018-04
Poudres métalliques — Détermination
du temps d'écoulement au moyen d'un
entonnoir calibré (appareil de Hall)
Metallic powders — Determination of flow rate by means of a
calibrated funnel (Hall flowmeter)
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

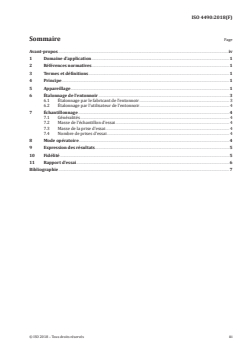

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Appareillage . 1
6 Étalonnage de l’entonnoir . 3
6.1 Étalonnage par le fabricant de l’entonnoir . 3
6.2 Étalonnage par l’utilisateur de l’entonnoir. 4
7 Échantillonnage . 4
7.1 Généralités . 4
7.2 Masse de l’échantillon d’essai . 4
7.3 Masse de la prise d’essai . 4
7.4 Nombre de prises d’essai . 4
8 Mode opératoire. 4
9 Expression des résultats. 5
10 Fidélité . 5
11 Rapport d’essai . 6
Bibliographie . 7

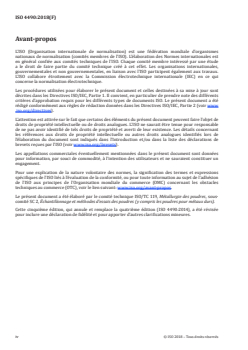

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 119, Métallurgie des poudres, sous-
comité SC 2, Échantillonnage et méthodes d’essais des poudres (y compris les poudres pour métaux durs).
Cette cinquième édition, qui annule et remplace la quatrième édition (ISO 4490:2014), a été révisée
pour inclure une déclaration de fidélité et pour apporter d’autres clarifications mineures.
iv © ISO 2018 – Tous droits réservés

NORME INTERNATIONALE ISO 4490:2018(F)
Poudres métalliques — Détermination du temps
d'écoulement au moyen d'un entonnoir calibré (appareil
de Hall)
1 Domaine d’application
Le présent document spécifie une méthode de détermination du temps d’écoulement des poudres
métalliques, y compris les poudres pour métaux durs, au moyen d’un entonnoir calibré (appareil de Hall).
La méthode n’est applicable qu’aux poudres qui s’écoulent librement par l’orifice d’essai spécifié.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Principe
Mesurage du temps nécessaire à l’écoulement de 50 g de poudre métallique à travers l’orifice d’un
entonnoir calibré de dimensions normalisées.
5 Appareillage
5.1 Entonnoir calibré, dont les dim
...
