SIST ISO 6150:2021
(Main)Pneumatic fluid power -- Cylindrical quick-action couplings for maximum working pressures of 1 MPa, 1,6 Mpa, and 2,5 MPa (10 bar, 16 bar and 25 bar) -- Plug connecting dimensions, specifications, application guidelines and testing
Pneumatic fluid power -- Cylindrical quick-action couplings for maximum working pressures of 1 MPa, 1,6 Mpa, and 2,5 MPa (10 bar, 16 bar and 25 bar) -- Plug connecting dimensions, specifications, application guidelines and testing
This document specifies the dimensions and tolerances so as to ensure the interchangeability of pneumatic quick-action coupling plugs. It also provides specifications and application guidelines, and specifies the tests to be applied to the plugs together with sockets.
NOTE 1 The construction and dimensions of sockets are left to the manufacturer's option.
This document applies to cylindrical quick-action couplings for maximum working pressures of 1 MPa, 1,6 MPa and 2,5 MPa (10 bar, 16 bar and 25 bar) for use in pneumatic fluid power systems.
NOTE 2 Quick-action couplings with shut-off valves for equipment for welding, cutting and related processes are covered by ISO 7289.
This document applies only to the dimensional criteria of products manufactured in accordance with this document. It does not apply to their functional characteristics.
Transmissions pneumatiques -- Raccords rapides cylindriques pour pressions maximales d'utilisation 1 MPa, 1,6 MPa et 2,5 MPa (10 bar, 16 bar et 25 bar) -- Dimensions de raccordement de la partie mâle, spécifications, conseils d'utilisation et essais
Le présent document spécifie les dimensions et les tolérances permettant d'assurer I'interchangeabilité de la partie mâle des raccords rapides pour transmissions pneumatiques. Il fournit également les spécifications et les conseils d'utilisation ainsi que les essais ŕ appliquer ŕ la partie mâle en association avec la partie femelle.
NOTE 1 La construction et les dimensions de la partie femelle sont laissées ŕ l'initiative du fabricant.
Le présent document est applicable aux raccords rapides cylindriques de pressions maximales d'utilisation 1 MPa, 1,6 MPa et 2,5 MPa (10 bar, 16 bar et 25 bar) utilisés dans les transmissions pneumatiques.
NOTE 2 Les raccords rapides ŕ obturation pour équipements pour soudage, coupage et techniques connexes font l'objet de I'ISO 7289.
Le présent document s'applique uniquement aux caractéristiques dimensionnelles des produits manufacturés en conformité avec le présent document. Il ne s'applique pas ŕ leurs caractéristiques fonctionnelles.
Fluidna tehnika - Pnevmatika - Hitre cevne spojke za največje delovne tlake 1 MPa, 1,6 MPa in 2,5 MPa (10 bar, 16 bar in 25 bar) - Mere vtičev, specifikacije, navodila za uporabo in preskušanje
General Information
Relations
Buy Standard
Standards Content (Sample)
SLOVENSKI STANDARD
SIST ISO 6150:2021
01-julij-2021
Nadomešča:
SIST ISO 6150:1997
Fluidna tehnika - Pnevmatika - Hitre cevne spojke za največje delovne tlake 1 MPa,
1,6 MPa in 2,5 MPa (10 bar, 16 bar in 25 bar) - Mere vtičev, specifikacije, navodila za
uporabo in preskušanje
Pneumatic fluid power -- Cylindrical quick-action couplings for maximum working
pressures of 1 MPa, 1,6 Mpa, and 2,5 MPa (10 bar, 16 bar and 25 bar) -- Plug
connecting dimensions, specifications, application guidelines and testing
Transmissions pneumatiques -- Raccords rapides cylindriques pour pressions
maximales d'utilisation 1 MPa, 1,6 MPa et 2,5 MPa (10 bar, 16 bar et 25 bar) --
Dimensions de raccordement de la partie mâle, spécifications, conseils d'utilisation et
essais
Ta slovenski standard je istoveten z: ISO 6150:2018
ICS:
23.100.40 Cevna napeljava in sklopke Piping and couplings
SIST ISO 6150:2021 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
SIST ISO 6150:2021
---------------------- Page: 2 ----------------------
SIST ISO 6150:2021
INTERNATIONAL ISO
STANDARD 6150
Second edition
2018-12
Pneumatic fluid power — Cylindrical
quick-action couplings for maximum
working pressures of 1 MPa, 1,6 MPa,
and 2,5 MPa (10 bar, 16 bar and 25
bar) — Plug connecting dimensions,
specifications, application guidelines
and testing
Transmissions pneumatiques — Raccords rapides cylindriques pour
pressions maximales d'utilisation 1 MPa, 1,6 MPa et 2,5 MPa (10 bar,
16 bar et 25 bar) — Dimensions de raccordement de la partie mâle,
spécifications, conseils d'utilisation et essais
Reference number
ISO 6150:2018(E)
©
ISO 2018
---------------------- Page: 3 ----------------------
SIST ISO 6150:2021
ISO 6150:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
SIST ISO 6150:2021
ISO 6150:2018(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Dimensions and tolerances . 2
5 Designation . 4
6 Requirements . 5
6.1 Material . 5
6.2 Hardness . 5
6.3 Surface finish . 5
6.4 Corrosion protection . 5
6.5 Number of couplings and uncouplings . 5
6.6 Test pressures . 5
6.7 Tests at extreme working temperatures . 5
6.8 Limited rotation for self-alignment . 6
6.9 Structural rigidity . 6
6.10 Leakage . 6
7 Application guidelines . 6
7.1 Installation with vibrating tools. 6
7.2 Coupling and uncoupling safety considerations . 6
8 Testing . 6
8.1 Accuracy of test equipment and instrumentation . 6
8.2 Checking of compliance . 7
8.3 Hydraulic test . 7
8.4 Corrosion test . 7
8.5 Test for structural rigidity . 7
8.6 Operational tests . 8
8.6.1 Disconnect force . 9
8.6.2 Connect force .10
8.6.3 Measurement of leakage at maximum working pressure .11
8.6.4 Extreme temperature test at maximum working pressure .12
9 Identification statement (Reference to this document) .13
Bibliography .15
© ISO 2018 – All rights reserved iii
---------------------- Page: 5 ----------------------
SIST ISO 6150:2021
ISO 6150:2018(E)

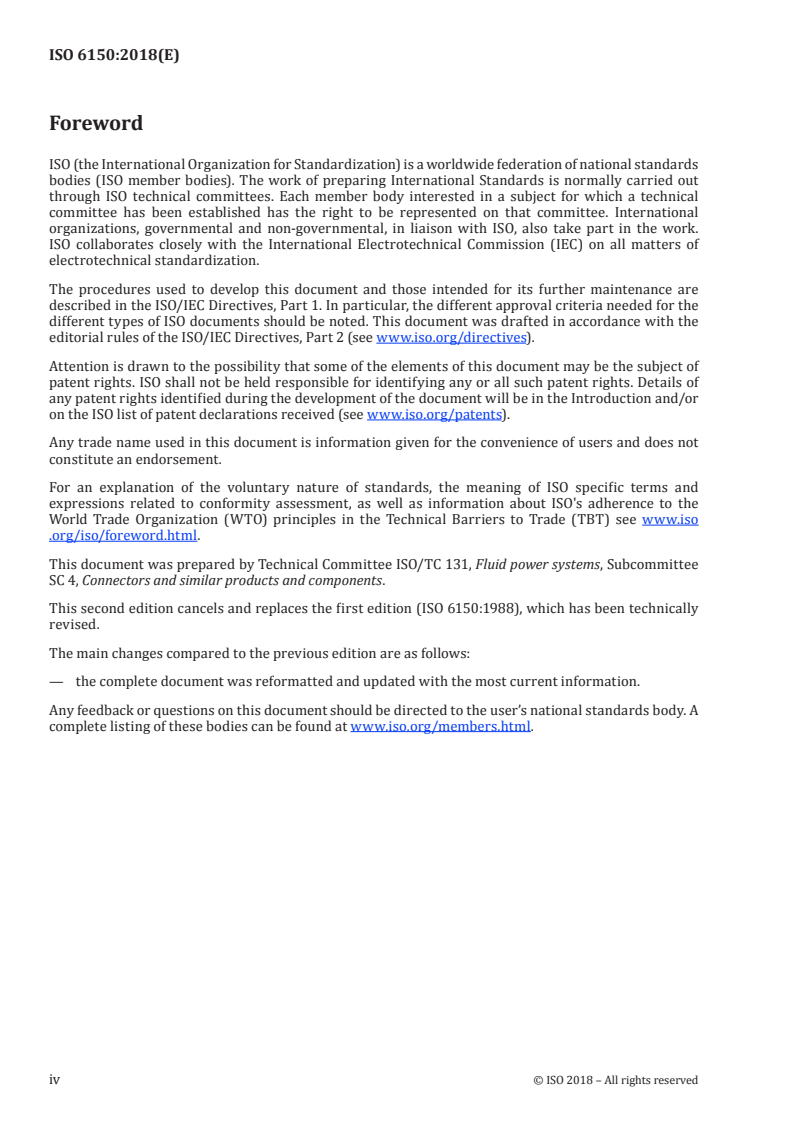

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee
SC 4, Connectors and similar products and components.
This second edition cancels and replaces the first edition (ISO 6150:1988), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— the complete document was reformatted and updated with the most current information.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
---------------------- Page: 6 ----------------------
SIST ISO 6150:2021
ISO 6150:2018(E)
Introduction
In pneumatic fluid power systems, power is transmitted and controlled through gas under pressure
within an enclosed circuit.
Cylindrical quick-action couplings conforming to this document are designed to join or separate fluid
conducting lines quickly without the use of tools or special devices.
© ISO 2018 – All rights reserved v
---------------------- Page: 7 ----------------------
SIST ISO 6150:2021
---------------------- Page: 8 ----------------------
SIST ISO 6150:2021
INTERNATIONAL STANDARD ISO 6150:2018(E)
Pneumatic fluid power — Cylindrical quick-action
couplings for maximum working pressures of 1 MPa,
1,6 MPa, and 2,5 MPa (10 bar, 16 bar and 25 bar) —
Plug connecting dimensions, specifications, application
guidelines and testing
1 Scope
This document specifies the dimensions and tolerances so as to ensure the interchangeability of
pneumatic quick-action coupling plugs. It also provides specifications and application guidelines, and
specifies the tests to be applied to the plugs together with sockets.
NOTE 1 The construction and dimensions of sockets are left to the manufacturer's option.
This document applies to cylindrical quick-action couplings for maximum working pressures of 1 MPa,
1,6 MPa and 2,5 MPa (10 bar, 16 bar and 25 bar) for use in pneumatic fluid power systems.
NOTE 2 Quick-action couplings with shut-off valves for equipment for welding, cutting and related processes
are covered by ISO 7289.
This document applies only to the dimensional criteria of products manufactured in accordance with
this document. It does not apply to their functional characteristics.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4414, Pneumatic fluid power — General rules and safety requirements for systems and their components
ISO 5598, Fluid power systems and components — Vocabulary
ISO 9227, Corrosion tests in artificial atmospheres — Salt spray tests
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and the following
definition apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at https: //www .electropedia .org/
3.1
maximum working pressure
maximum pressure at the coupling in a system
© ISO 2018 – All rights reserved 1
---------------------- Page: 9 ----------------------
SIST ISO 6150:2021
ISO 6150:2018(E)
4 Dimensions and tolerances
4.1 Cylindrical quick-action couplings for pneumatic fluid power systems are classified according to
their maximum working pressure into the following three different series:
— Series A: Cylindrical quick-action couplings for a maximum working pressure of 1 MPa (10 bar).
— Series B: Cylindrical quick-action couplings for a maximum working pressure of 1,6 MPa (16 bar).
— Series C: Cylindrical quick-action couplings for a maximum working pressure of 2,5 MPa (25 bar).
4.2 Tables 1 to 3 and Figures 1 to 3 are only concerned with the dimensions and tolerances of the plug.
The socket is left to the manufacturer's option; the same condition applies to the plug end for connection
to either a component, or a pipe or hose.
4.2.1 The dimensions and tolerances for plugs on series A cylindrical quick-action couplings are shown
in Figure 1 and given in Table 1.
a
Inside diameter as large as possible.
b
The distance between the shoulder of the plug and the end surface of the socket, when connected, shall not
exceed 1 mm.
Figure 1 — Plug for 1 MPa (10 bar) maximum working pressure (series A)
Table 1 — Dimensions for plug for 1 MPa (10 bar) maximum working pressure (series A)
Dimensions in millimetres
1
Nominal d d d d d l l l l r
1 2 3 4 5 1 2 3 4
diameter h d min. +0,2/0
11 11
6 4,5 6 4,5 11 3,9 16 7 + 0,2/0 3 + 0,15/0 0,5 0,2 to 0,3
10 8 10 8 15 7 20
13 11 13 11 18 10 21
8,5 + 0,3/0 5,5 + 0,2/0 1 0,3 to 0,5
16 13 16 13 20 12 24
18 16 18 16 23 15 27
1
Minimum actual diameter.
2 © ISO 2018 – All rights reserved
---------------------- Page: 10 ------------
...
INTERNATIONAL ISO
STANDARD 6150
Second edition
2018-12
Pneumatic fluid power — Cylindrical
quick-action couplings for maximum
working pressures of 1 MPa, 1,6 MPa,
and 2,5 MPa (10 bar, 16 bar and 25
bar) — Plug connecting dimensions,
specifications, application guidelines
and testing
Transmissions pneumatiques — Raccords rapides cylindriques pour
pressions maximales d'utilisation 1 MPa, 1,6 MPa et 2,5 MPa (10 bar,
16 bar et 25 bar) — Dimensions de raccordement de la partie mâle,
spécifications, conseils d'utilisation et essais
Reference number
ISO 6150:2018(E)
©
ISO 2018
---------------------- Page: 1 ----------------------
ISO 6150:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 6150:2018(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Dimensions and tolerances . 2
5 Designation . 4
6 Requirements . 5
6.1 Material . 5
6.2 Hardness . 5
6.3 Surface finish . 5
6.4 Corrosion protection . 5
6.5 Number of couplings and uncouplings . 5
6.6 Test pressures . 5
6.7 Tests at extreme working temperatures . 5
6.8 Limited rotation for self-alignment . 6
6.9 Structural rigidity . 6
6.10 Leakage . 6
7 Application guidelines . 6
7.1 Installation with vibrating tools. 6
7.2 Coupling and uncoupling safety considerations . 6
8 Testing . 6
8.1 Accuracy of test equipment and instrumentation . 6
8.2 Checking of compliance . 7
8.3 Hydraulic test . 7
8.4 Corrosion test . 7
8.5 Test for structural rigidity . 7
8.6 Operational tests . 8
8.6.1 Disconnect force . 9
8.6.2 Connect force .10
8.6.3 Measurement of leakage at maximum working pressure .11
8.6.4 Extreme temperature test at maximum working pressure .12
9 Identification statement (Reference to this document) .13
Bibliography .15
© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 6150:2018(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee
SC 4, Connectors and similar products and components.
This second edition cancels and replaces the first edition (ISO 6150:1988), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— the complete document was reformatted and updated with the most current information.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 6150:2018(E)
Introduction
In pneumatic fluid power systems, power is transmitted and controlled through gas under pressure
within an enclosed circuit.
Cylindrical quick-action couplings conforming to this document are designed to join or separate fluid
conducting lines quickly without the use of tools or special devices.
© ISO 2018 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 6150:2018(E)
Pneumatic fluid power — Cylindrical quick-action
couplings for maximum working pressures of 1 MPa,
1,6 MPa, and 2,5 MPa (10 bar, 16 bar and 25 bar) —
Plug connecting dimensions, specifications, application
guidelines and testing
1 Scope
This document specifies the dimensions and tolerances so as to ensure the interchangeability of
pneumatic quick-action coupling plugs. It also provides specifications and application guidelines, and
specifies the tests to be applied to the plugs together with sockets.
NOTE 1 The construction and dimensions of sockets are left to the manufacturer's option.
This document applies to cylindrical quick-action couplings for maximum working pressures of 1 MPa,
1,6 MPa and 2,5 MPa (10 bar, 16 bar and 25 bar) for use in pneumatic fluid power systems.
NOTE 2 Quick-action couplings with shut-off valves for equipment for welding, cutting and related processes
are covered by ISO 7289.
This document applies only to the dimensional criteria of products manufactured in accordance with
this document. It does not apply to their functional characteristics.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4414, Pneumatic fluid power — General rules and safety requirements for systems and their components
ISO 5598, Fluid power systems and components — Vocabulary
ISO 9227, Corrosion tests in artificial atmospheres — Salt spray tests
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and the following
definition apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at https: //www .electropedia .org/
3.1
maximum working pressure
maximum pressure at the coupling in a system
© ISO 2018 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 6150:2018(E)
4 Dimensions and tolerances
4.1 Cylindrical quick-action couplings for pneumatic fluid power systems are classified according to
their maximum working pressure into the following three different series:
— Series A: Cylindrical quick-action couplings for a maximum working pressure of 1 MPa (10 bar).
— Series B: Cylindrical quick-action couplings for a maximum working pressure of 1,6 MPa (16 bar).
— Series C: Cylindrical quick-action couplings for a maximum working pressure of 2,5 MPa (25 bar).
4.2 Tables 1 to 3 and Figures 1 to 3 are only concerned with the dimensions and tolerances of the plug.
The socket is left to the manufacturer's option; the same condition applies to the plug end for connection
to either a component, or a pipe or hose.
4.2.1 The dimensions and tolerances for plugs on series A cylindrical quick-action couplings are shown
in Figure 1 and given in Table 1.
a
Inside diameter as large as possible.
b
The distance between the shoulder of the plug and the end surface of the socket, when connected, shall not
exceed 1 mm.
Figure 1 — Plug for 1 MPa (10 bar) maximum working pressure (series A)
Table 1 — Dimensions for plug for 1 MPa (10 bar) maximum working pressure (series A)
Dimensions in millimetres
1
Nominal d d d d d l l l l r
1 2 3 4 5 1 2 3 4
diameter h d min. +0,2/0
11 11
6 4,5 6 4,5 11 3,9 16 7 + 0,2/0 3 + 0,15/0 0,5 0,2 to 0,3
10 8 10 8 15 7 20
13 11 13 11 18 10 21
8,5 + 0,3/0 5,5 + 0,2/0 1 0,3 to 0,5
16 13 16 13 20 12 24
18 16 18 16 23 15 27
1
Minimum actual diameter.
2 © ISO 2018 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 6150:2018(E)
4.2.2 The dimensions and tolerances for plugs on series B cylindrical quick-action couplings are shown
in Figure 2 and given in Table 2.
a
Inside diameter as large as possible; break corner at 0,5 mm max. Test that the flow characteristics of the male
part provide sufficient air flow and strength at the male part.
b
The distance between the shoulder of the plug and the end surface of the socket, when connected, shall not
exceed 1 mm.
Figure 2 — Plug for 1,6 MPa (16 bar) maximum working pressure (series B)
Table 2 — Dimensions for plug for 1,6 MPa (16 bar) maximum working pressure (seri
...
NORME ISO
INTERNATIONALE 6150
Deuxième édition
2018-12
Transmissions pneumatiques —
Raccords rapides cylindriques pour
pressions maximales d'utilisation
1 MPa, 1,6 MPa et 2,5 MPa (10 bar,
16 bar et 25 bar) — Dimensions
de raccordement de la partie mâle,
spécifications, conseils d'utilisation
et essais
Pneumatic fluid power — Cylindrical quick-action couplings for
maximum working pressures of 1 MPa, 1,6 MPa, and 2,5 MPa (10 bar,
16 bar and 25 bar) — Plug connecting dimensions, specifications,
application guidelines and testing
Numéro de référence
ISO 6150:2018(F)
©
ISO 2018
---------------------- Page: 1 ----------------------
ISO 6150:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 6150:2018(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Dimensions et tolérances . 2
5 Désignation . 4
6 Spécifications . 5
6.1 Matériau . 5
6.2 Dureté . 5
6.3 État de surface . 5
6.4 Protection contre la corrosion . 5
6.5 Nombre d’accouplements et de désaccouplements aux essais . 5
6.6 Pression d’essai . 5
6.7 Essais aux températures limites d’utilisation . 5
6.8 Rotation limitée pour auto-alignement . 6
6.9 Rigidité de structure. 6
6.10 Fuites . 6
7 Conseils d’utilisation . 6
7.1 Installation avec des outils vibrants . 6
7.2 Considérations de sécurité pour l’accouplement et le désaccouplement . 6
8 Essais . 6
8.1 Précision des instruments et équipements d’essai . 6
8.2 Vérification de la conformité . 7
8.3 Essai hydraulique . 7
8.4 Essai de corrosion . 7
8.5 Essai de rigidité de structure . 7
8.6 Essais de fonctionnement . 8
8.6.1 Force de désaccouplement . 9
8.6.2 Force d’accouplement.10
8.6.3 Mesurage de la fuite à la pression maximale d’utilisation .11
8.6.4 Essais aux températures extrêmes à la pression maximale d’utilisation .12
9 Phrase d’identification (Référence au présent document) .14
Bibliographie .15
© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 6150:2018(F)

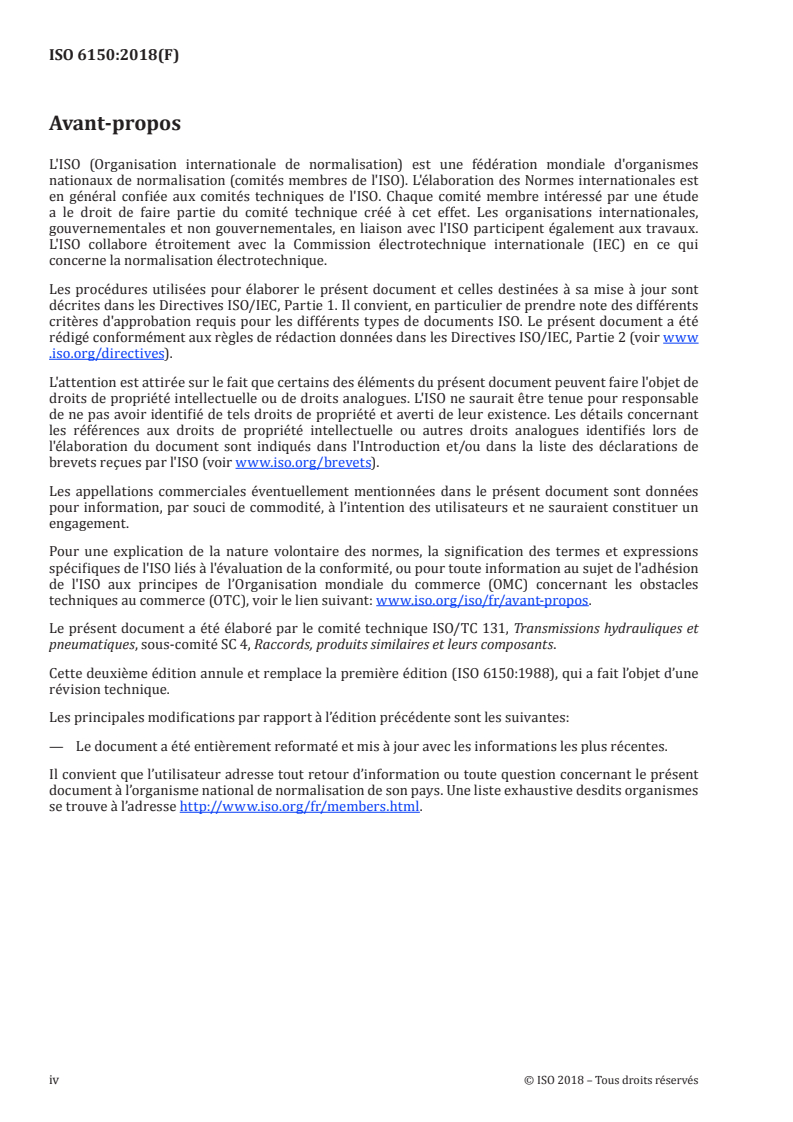

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 4, Raccords, produits similaires et leurs composants.
Cette deuxième édition annule et remplace la première édition (ISO 6150:1988), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— Le document a été entièrement reformaté et mis à jour avec les informations les plus récentes.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse http: //www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 6150:2018(F)
Introduction
Dans les systèmes de transmissions pneumatiques, l’énergie est transmise et commandée par un gaz
sous pression circulant dans un circuit fermé.
Les raccords rapides cylindriques conformes au présent document sont utilisés pour réunir ou séparer
rapidement les tuyauteries contenant le fluide sans l’utilisation d’outils ou d’appareils spéciaux.
© ISO 2018 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 6150:2018(F)
Transmissions pneumatiques — Raccords rapides
cylindriques pour pressions maximales d'utilisation
1 MPa, 1,6 MPa et 2,5 MPa (10 bar, 16 bar et 25 bar)
— Dimensions de raccordement de la partie mâle,
spécifications, conseils d'utilisation et essais
1 Domaine d'application
Le présent document spécifie les dimensions et les tolérances permettant d’assurer I’interchangeabilité
de la partie mâle des raccords rapides pour transmissions pneumatiques. Il fournit également les
spécifications et les conseils d’utilisation ainsi que les essais à appliquer à la partie mâle en association
avec la partie femelle.
NOTE 1 La construction et les dimensions de la partie femelle sont laissées à l’initiative du fabricant.
Le présent document est applicable aux raccords rapides cylindriques de pressions maximales
d’utilisation 1 MPa, 1,6 MPa et 2,5 MPa (10 bar, 16 bar et 25 bar) utilisés dans les transmissions
pneumatiques.
NOTE 2 Les raccords rapides à obturation pour équipements pour soudage, coupage et techniques connexes
font l’objet de I’ISO 7289.
Le présent document s’applique uniquement aux caractéristiques dimensionnelles des produits
manufacturés en conformité avec le présent document. Il ne s’applique pas à leurs caractéristiques
fonctionnelles.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 4414, Transmissions pneumatiques — Règles générales et exigences de sécurité pour les systèmes et
leurs composants
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 9227, Essais de corrosion en atmosphères artificielles — Essais aux brouillards salins
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5598 et le suivant
s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp.
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
© ISO 2018 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 6150:2018(F)
3.1
pression maximale d’utilisation
pression maximale du circuit au niveau du raccord
4 Dimensions et tolérances
4.1 Les raccords rapides cylindriques pour transmissions pneumatiques sont classés selon leur
pression maximale d’utilisation dans les trois différentes séries suivantes:
— Série A: Raccords rapides cylindriques pour une pression maximale d’utilisation de 1 MPa (10 bar).
— Série B: Raccords rapides cylindriques pour une pression maximale d’utilisation de 1,6 MPa (16 bar).
— Série C: Raccords rapides cylindriques pour une pression maximale d’utilisation de 2,5 MPa (25 bar).
4.2 Les Tableaux 1 à 3 et les Figures 1 à 3 concernent uniquement les dimensions et tolérances de la
partie mâle du raccord. La partie femelle du raccord est laissée à l’initiative du fabricant; il en est de même
pour l’extrémité du raccord mâle devant être fixée soit à un appareil, soit à une conduite rigide ou souple.
4.2.1 Les dimensions et tolérances de la partie mâle des raccords rapides cylindriques de la série A
sont représentées à la Figure 1 et données dans le Tableau 1.
a
Diamètre de passage aussi grand que possible.
b
Après assemblage, la distance entre l’épaulement de la partie mâle et l’extrémité de la partie femelle ne doit
pas dépasser 1 mm.
Figure 1 — Partie mâle (série A) pour pression maximale d’utilisation 1 MPa (10 bar)
Tableau 1 — Dimensions de la partie mâle (série A) pour pression maximale d’utilisation 1 MPa
(10 bar)
Dimensions en millimètres
1
Diamètre d d d d d l l l l r
1 2 3 4 5 1 2 3 4
nominal h d min. +0,2/0
11 11
6 4,5 6 4,5 11 3,9 16 7 + 0,2/0 3 + 0,15/0 0,5 0 2 à 0 3
, ,
10 8 10 8 15 7 20
13 11 13 11 18 10 21
8,5 + 0,3/0 5,5 + 0,2/0 1 0,3 à 0,5
16 13 16 13 20 12 24
18 16 18 16 23 15 27
1
Diamètre réel minimal.
2 © ISO 2018 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 6150:2018(F)
4.2.2 Les dimensions et tolérances de la partie mâle des raccords rapides cylindriques de la série B
sont représentées à la Figure 2 et données dans le Tableau 2.
a
Diamètre de passage intérieur aussi grand que possile; angle cassé à 0,5 mm max. Vérifier que la partie mâle a
des caractéristiques de débit suffisantes tout en conservant des caractéristiques mécaniques suffisantes.
b
Après assemblage, la distance entre l’épaulement de la partie mâle et l’extrémité de la partie femelle ne doit
pas dépasser 1 mm.
Figure 2 — Partie mâle (série B) pour pression maximale d’utilisation, 1,6 MPa (16 bar)
Tableau 2 — Dimensions de la partie mâle (série B) pour pression maximale d’utilisation,
1,6 MPa (16 bar)
Dimensions en millimètres
d d d d l l l l r
1 2 3 6 1 5 6 7
Diamètre
−0,1/ −0,1/ −0,05/ −0,1/ min. +0,10/ +0,10/ +0,10/ +0,10/
nominal
−0,2 −0,2 −0,15 −0,2 −0,15 −0,15 −0,15 −0,15
7 4,55 6,5 4,45 7 20 5 8 2,5
0 4
,
12 8,2 11 7,9 11,9 23,6 5,4 9,4 2,8
15 11 14,4 11,6 15,2 26,1 7,65 12,3 2,6 1
17 14,4 16,8 14,3 16,8 34,8 9,55 14,7 2,8 0,4
23 20,55 23 20,45 23 35 6,5 10,7 3 1
© ISO
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
