IEC 61869-1:2023

Instrument transformers - Part 1: General requirements

IEC 61869-1:2023 is applicable to newly manufactured instrument transformers intended for applications where the nominal voltage is higher than 1 kV AC or 1,5 kV DC, with an analogue or a digital secondary signal for measuring, protection and control purposes, with rated frequencies from 15 Hz to 400 Hz, or for DC applications.
The general requirements for instrument transformers for applications in LV systems (nominal voltage = 1 kV AC or = 1,5 kV DC) are covered by IEC 61869-201.
This part of IEC 61869 is a product family standard and covers general requirements only. For each type of instrument transformer, the product standard is composed of this document and the relevant specific product standard.
This part of IEC 61869 contains the requirements for the limits of the errors both for analogue and digital secondary signal. The other characteristics of a digital interface for instrument transformer are standardised in IEC 61869-9 as an application of the IEC 61850 horizontal standard series, covering communication networks and systems for power utility automation.
This part of IEC 61869 considers bandwidth requirements. The accuracy requirements on harmonics and requirements for the anti-aliasing filter are specified in 5.7.
IEC 61869-1:2023 cancels and replaces the first edition published in 2007 and IEC 61869-6:2016. This edition constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous edition:
a) merger with IEC 61869-6:2016;
b) new scope: equipment for HV applications with a nominal voltage ; 1 kV AC or 1,5 kV DC;
c) new classification of some special tests as type tests or routine test;
d) additional type tests, additional special tests and new clause for commissioning tests;
e) new annexes E, F, G and I.

Transformateurs de mesure - Partie 1: Exigences générales

L'IEC 61869-1:2023 s’applique aux transformateurs de mesure récemment fabriqués destinés à des applications dont la tension nominale est supérieure à 1 kV en courant alternatif ou à 1,5 kV en courant continu, qui utilisent un signal secondaire analogique ou numérique à des fins de mesure, de protection et de commande, avec des fréquences assignées comprises entre 15 Hz et 400 Hz, ou à des applications en courant continu.
Les exigences générales concernant les transformateurs de mesure destinés à des applications dans les réseaux BT (tension nominale ≤ 1 kV en courant alternatif ou ≤ 1,5 kV en courant continu) sont couvertes par l’IEC 61869-201.
La présente partie de l’IEC 61869 est une norme de famille de produits et couvre uniquement les exigences générales. Pour chaque type de transformateur de mesure, la norme de produit se compose du présent document et de la norme de produit spécifique appropriée.
La présente partie de l’IEC 61869 contient les exigences relatives aux limites d’erreurs, tant pour le signal secondaire analogique que pour le signal secondaire numérique. Les autres caractéristiques d’une interface numérique d’un transformateur de mesure sont normalisées dans l’IEC 61869-9 en tant qu’application de la série de normes horizontales IEC 61850, couvrant les réseaux et les systèmes de communication pour l’automatisation des systèmes électriques.
La présente partie de l’IEC 61869 traite des exigences relatives à la largeur de bande. Les exigences de précision concernant les harmoniques et les exigences relatives au filtre antirepliement sont spécifiées en 5.7.
L'IEC 61869-1:2023 annule et remplace la première édition publiée en 2007 et l’IEC 61869‑6:2016. Cette édition constitue une révision technique.
Cette édition inclut les modifications techniques majeures suivantes par rapport à l’édition précédente:
a) fusion avec l’IEC 61869-6:2016;
b) nouveau domaine d’application: matériel pour les applications HT avec une tension nominale > 1 kV en courant alternatif ou 1,5 kV en courant continu;
c) nouvelle classification de certains essais spéciaux en essais de type ou en essais individuels de série;
d) essais de type supplémentaires, essais spéciaux supplémentaires et nouvel article pour les essais de mise en service;
e) nouvelles Annexes E, F, G et I.

General Information

• Status: Published
• Publication Date: 13-Jun-2023
• ICS: 17.220.20 - Measurement of electrical and magnetic quantities
• Technical Committee: TC 38 - Instrument Transformers
• Drafting Committee: MT 48 - TC 38/MT 48
• Current Stage: PPUB - Publication issued
• Start Date: 02-Jun-2023
• Completion Date: 14-Jun-2023

Relations

• Replaces: IEC 61869-6:2016 - Instrument transformers - Part 6: Additional general requirements for low-power instrument transformers
• Effective Date: 05-Sep-2023
• Revises: IEC 61869-1:2007 - Instrument transformers - Part 1: General requirements
• Effective Date: 05-Sep-2023

Standards Content (Sample)

IEC 61869-1 ®
Edition 2.0 2023-06
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Instrument transformers –
Part 1: General requirements
Transformateurs de mesure –
Partie 1: Exigences générales
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: [phone]
3, rue de Varembé [e-mail]
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - webstore.iec.ch/advsearchform IEC Products & Services Portal - products.iec.ch
The advanced search enables to find IEC publications by a Discover our powerful search engine and read freely all the
variety of criteria (reference number, text, technical publications previews. With a subscription you will always have
committee, …). It also gives information on projects, replaced access to up to date content tailored to your needs.
and withdrawn publications.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished
The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published
containing more than 22 300 terminological entries in English
details all new publications released. Available online and once
and French, with equivalent terms in 19 additional languages.
a month by email.
Also known as the International Electrotechnical Vocabulary

(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc

If you wish to give us your feedback on this publication or need
further assistance, please contact the Customer Service
Centre: [e-mail].
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications IEC gratuitement tous les aperçus des publications. Avec un
en utilisant différents critères (numéro de référence, texte, abonnement, vous aurez toujours accès à un contenu à jour
comité d’études, …). Elle donne aussi des informations sur les adapté à vos besoins.
projets et les publications remplacées ou retirées.

Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished
Le premier dictionnaire d'électrotechnologie en ligne au monde,
Restez informé sur les nouvelles publications IEC. Just
avec plus de 22 300 articles terminologiques en anglais et en
Published détaille les nouvelles publications parues.
français, ainsi que les termes équivalents dans 19 langues
Disponible en ligne et une fois par mois par email.
additionnelles. Egalement appelé Vocabulaire

Electrotechnique International (IEV) en ligne.
Service Clients - webstore.iec.ch/csc

Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-nous:
[e-mail].
IEC 61869-1 ®
Edition 2.0 2023-06
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Instrument transformers –
Part 1: General requirements
Transformateurs de mesure –
Partie 1: Exigences générales
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 17.220.20  ISBN 978-2-8322-6940-4

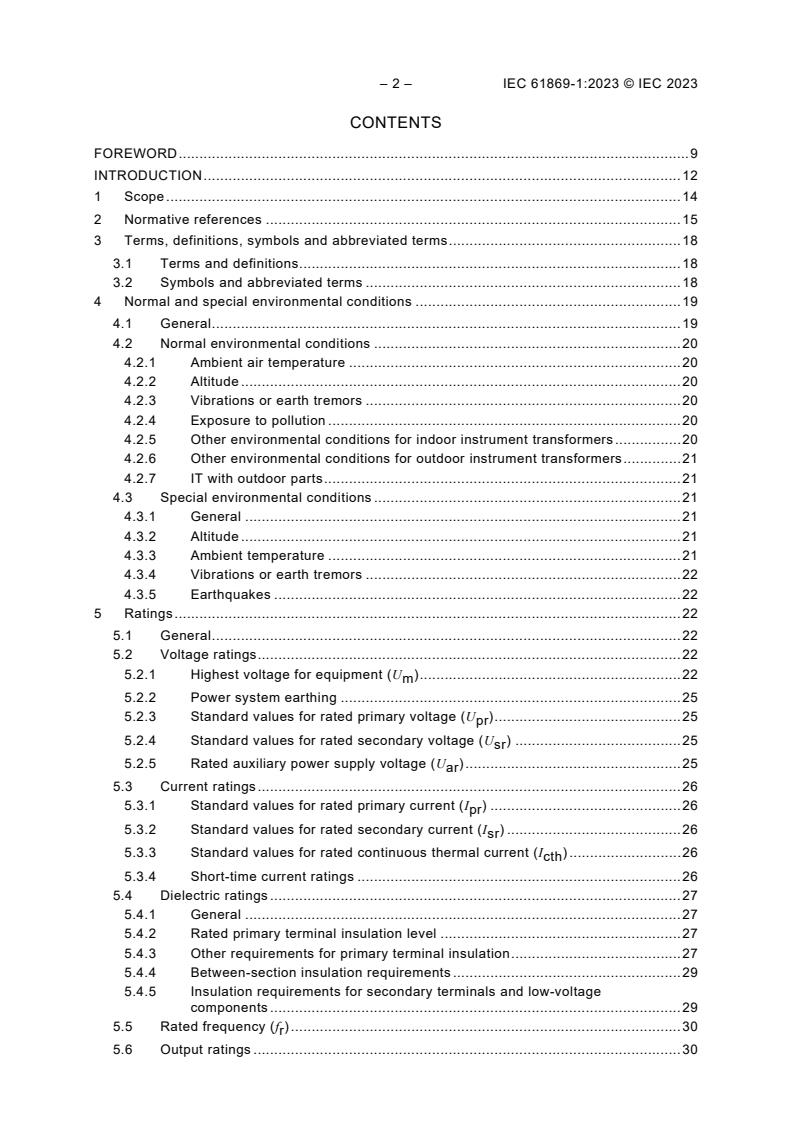

– 2 – IEC 61869-1:2023 © IEC 2023
