IEC 61970-457:2024
(Main)Energy management system application program interface (EMS-API) - Part 457: Dynamics profile
Energy management system application program interface (EMS-API) - Part 457: Dynamics profile
IEC 61970-457:2024 specifies a standard interface for exchanging dynamic model information needed to support the analysis of the steady state stability (small-signal stability) and/or transient stability of a power system or parts of it. The schema(s) for expressing the dynamic model information are derived directly from the CIM, more specifically from IEC 61970-302.
The scope of this document includes only the dynamic model information that needs to be exchanged as part of a dynamic study, namely the type, description and parameters of each control equipment associated with a piece of power system equipment included in the steady state solution of a complete power system network model. Therefore, this profile is dependent upon other standard profiles for the equipment as specified in IEC 61970-452: CIM static transmission network model profiles, the topology, the steady state hypothesis and the steady state solution (as specified in IEC 61970-456: Solved power system state profiles) of the power system, which bounds the scope of the exchange. The profile information described by this document needs to be exchanged in conjunction with IEC 61970-452 and IEC 61970-456 profiles’ information to support the data requirements of transient analysis tools. IEC 61970-456 provides a detailed description of how different profile standards can be combined to form various types of power system network model exchanges.
This document supports the exchange of the following types of dynamic models:
• standard models: a simplified approach to exchange, where models are contained in predefined libraries of classes interconnected in a standard manner that represent dynamic behaviour of elements of the power system. The exchange only indicates the name of the model along with the attributes needed to describe its behaviour.
• proprietary user-defined models: an exchange that would provide users the ability to exchange the parameters of a model representing a vendor or user proprietary device where an explicit description of the model is not described in this document. The connections between the proprietary models and standard models are the same as described for the standard models exchange. Recipient of the data exchange will need to contact the sender for the behavioural details of the model.
This document builds on IEC 61970-302, CIM for dynamics which defines the descriptions of the standard dynamic models, their function block diagrams, and how they are interconnected and associated with the static network model. This type of model information is assumed to be pre-stored by all software applications hence it is not necessary to be exchanged in real-time or as part of a dynamics model exchange.
This second edition cancels and replaces the first edition published in 2021. This edition constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous edition:
a) The majority of issues detected in IEC 61970-302:2018 and fixed in IEC 61970-302:2022 led to update of this document;
b) IEEE 421.5-2016 on Excitation systems is fully covered;
c) IEEE turbine report from 2013 was considered and as a result a number of gas, steam and hydro turbines/governors are added;
d) IEC 61400-27-1:2020 on wind turbines is fully incorporated;
e) WECC Inverter-Based Resource (IBR) models, Hybrid STATCOM models and storage models are added;
f) The user defined models approach was enhanced in IEC 61970-302:2022 adding a model which enables modelling of a detailed dynamic model. This results in the creation of two additional profiles in this document. These are the Detailed Model Configuration profile and Detailed Model Parameterisation profile;
g) A model to enable exchange of simulation results was added in IEC 61970-302:2022. This results in the creation of two additional profiles in this document. These are the Simulation Settings profile and Simulation Results profile;
h) The work on the
Interface de programmation d’application pour système de gestion d’énergie (EMS-API) - Partie 457: Profil de régimes dynamiques
IEC 61970-457:2024 spécifie une interface normalisée pour l’échange des informations de modèles dynamiques, nécessaires pour soutenir l’analyse de la stabilité en régime établi (stabilité en petits signaux) et/ou la stabilité transitoire d’un système électrique ou des parties de celui ci. Le ou les schémas d’expression des informations de modèles dynamiques sont déduits directement du CIM, plus spécifiquement de l’IEC 61970-302.
Le domaine d’application du présent document inclut uniquement les informations des modèles dynamiques qu’il est nécessaire d’échanger comme partie intégrante d’une étude des régimes dynamiques, à savoir le type, la description et les paramètres de chaque équipement de commande associé à un équipement de système électrique inclus dans la solution permanente d’un modèle exhaustif de réseau électrique. Par conséquent, ce profil dépend des autres profils normalisés pour les équipements comme cela est spécifié dans l’IEC 61970-452: Profils du modèle de réseau de transport statique CIM, la topologie, l’hypothèse en régime établi et la solution en régime établi (comme cela est spécifié dans l'IEC 61970-456: Profils d'état de réseaux électriques résolus) du système électrique, ce qui limite la portée de l’échange. Il est nécessaire d’échanger les informations de profils décrites par le présent document conjointement avec les informations de profils spécifiées dans l’IEC 61970-452 et l’IEC 61970-456 afin de venir à l’appui des exigences relatives aux données des outils d’analyse transitoire. L’IEC 61970-456 donne une description détaillée du mode selon lequel les différentes normes de profils peuvent être combinées afin de former différents types d’échanges de modèles de réseaux électriques.
Le présent document soutient l’échange des types suivants de modèles dynamiques:
• modèles normalisés: une approche simplifiée d’échange, avec laquelle les modèles sont contenus dans des bibliothèques prédéfinies de classes interconnectées de manière normalisée, qui représentent le comportement dynamique des éléments du système électrique. L’échange indique uniquement le nom du modèle, ainsi que les attributs nécessaires pour décrire son comportement.
• modèles propriétaires définis par l'utilisateur: échange qui offre la possibilité aux utilisateurs d’échanger les paramètres d’un modèle qui représente le dispositif propriétaire d’un fournisseur ou d’un utilisateur, lorsque le présent document ne donne pas de description explicite du modèle. Les connexions entre les modèles propriétaires et les modèles normalisés sont les mêmes que celles décrites pour l’échange de modèles normalisés. Il est nécessaire que le destinataire de l’échange de données contacte l’émetteur afin d’obtenir les informations détaillées du comportement du modèle.
La structure du présent document suit le CIM pour régimes dynamiques de l’IEC 61970-302, qui définit les descriptions des modèles dynamiques normalisés et de leurs diagrammes de blocs fonctionnels, ainsi que leur mode d'interconnexion et d’association avec le modèle de réseau statique. Par hypothèse, ce type d’information de modèle est réputé être pré mémorisé par toutes les applications logicielles et il n’est ainsi pas nécessaire de l'échanger en temps réel ou comme partie intégrante d’un échange de modèles de régimes dynamiques
Cette seconde édition annule et remplace la première édition parue en 2021. Cette édition constitue une révision technique.
Cette édition inclut les modifications techniques majeures suivantes par rapport à l’édition précédente:
a) La majorité des problèmes identifiés dans l’IEC 61970-302:2018 et réglés dans l’IEC 61970-302:2022 ont conduit à la mise à jour du présent document.
b) La norme IEEE 421.5-2016 sur les systèmes d’excitation est entièrement couverte.
c) La prise en considération du rapport IEEE de 2013 sur les turbines a contribué à l’ajout d’un certain nombre de turbines/régulateurs à gaz, à vapeur et hydrauliques.
d) L’IEC 61400-27-1:2020 conce
General Information
Relations
Standards Content (Sample)

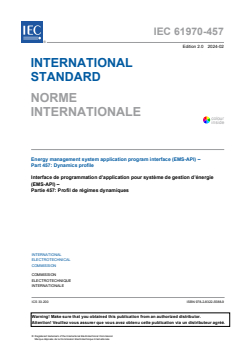

IEC 61970-457 ®
Edition 2.0 2024-02
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Energy management system application program interface (EMS-API) –
Part 457: Dynamics profile
Interface de programmation d’application pour système de gestion d’énergie
(EMS-API) –
Partie 457: Profil de régimes dynamiques
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.
IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.
About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.
IEC publications search - webstore.iec.ch/advsearchform IEC Products & Services Portal - products.iec.ch
The advanced search enables to find IEC publications by a Discover our powerful search engine and read freely all the
variety of criteria (reference number, text, technical publications previews, graphical symbols and the glossary.
committee, …). It also gives information on projects, replaced With a subscription you will always have access to up to date
and withdrawn publications. content tailored to your needs.
IEC Just Published - webstore.iec.ch/justpublished
Electropedia - www.electropedia.org
Stay up to date on all new IEC publications. Just Published
The world's leading online dictionary on electrotechnology,
details all new publications released. Available online and once
containing more than 22 500 terminological entries in English
a month by email.
and French, with equivalent terms in 25 additional languages.
Also known as the International Electrotechnical Vocabulary
IEC Customer Service Centre - webstore.iec.ch/csc
(IEV) online.
If you wish to give us your feedback on this publication or need
further assistance, please contact the Customer Service
Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.
A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.
Recherche de publications IEC - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications IEC gratuitement tous les aperçus des publications, symboles
en utilisant différents critères (numéro de référence, texte, graphiques et le glossaire. Avec un abonnement, vous aurez
comité d’études, …). Elle donne aussi des informations sur les toujours accès à un contenu à jour adapté à vos besoins.
projets et les publications remplacées ou retirées.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished
Le premier dictionnaire d'électrotechnologie en ligne au monde,
Restez informé sur les nouvelles publications IEC. Just
avec plus de 22 500 articles terminologiques en anglais et en
Published détaille les nouvelles publications parues.
français, ainsi que les termes équivalents dans 25 langues
Disponible en ligne et une fois par mois par email.
additionnelles. Egalement appelé Vocabulaire
Electrotechnique International (IEV) en ligne.
Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-nous:
sales@iec.ch.

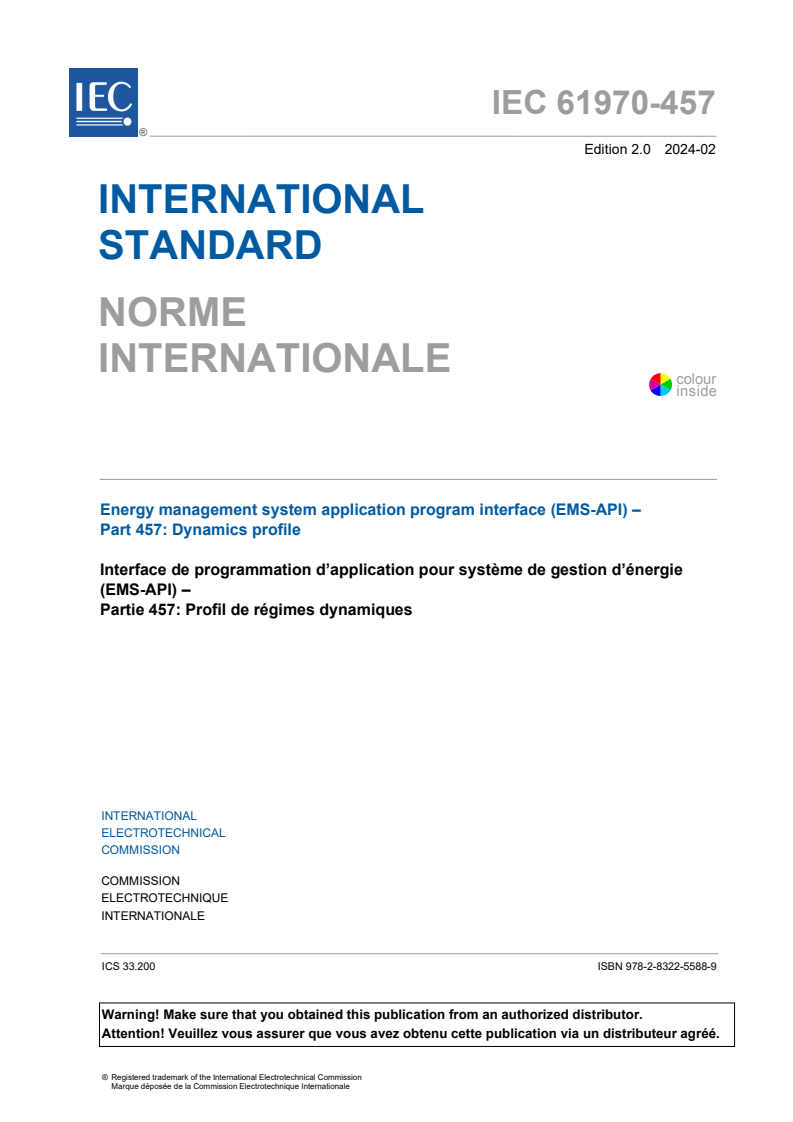

IEC 61970-457 ®
Edition 2.0 2024-02
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Energy management system application program interface (EMS-API) –
Part 457: Dynamics profile
Interface de programmation d’application pour système de gestion d’énergie
(EMS-API) –
Partie 457: Profil de régimes dynamiques
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 33.200 ISBN 978-2-8322-5588-9

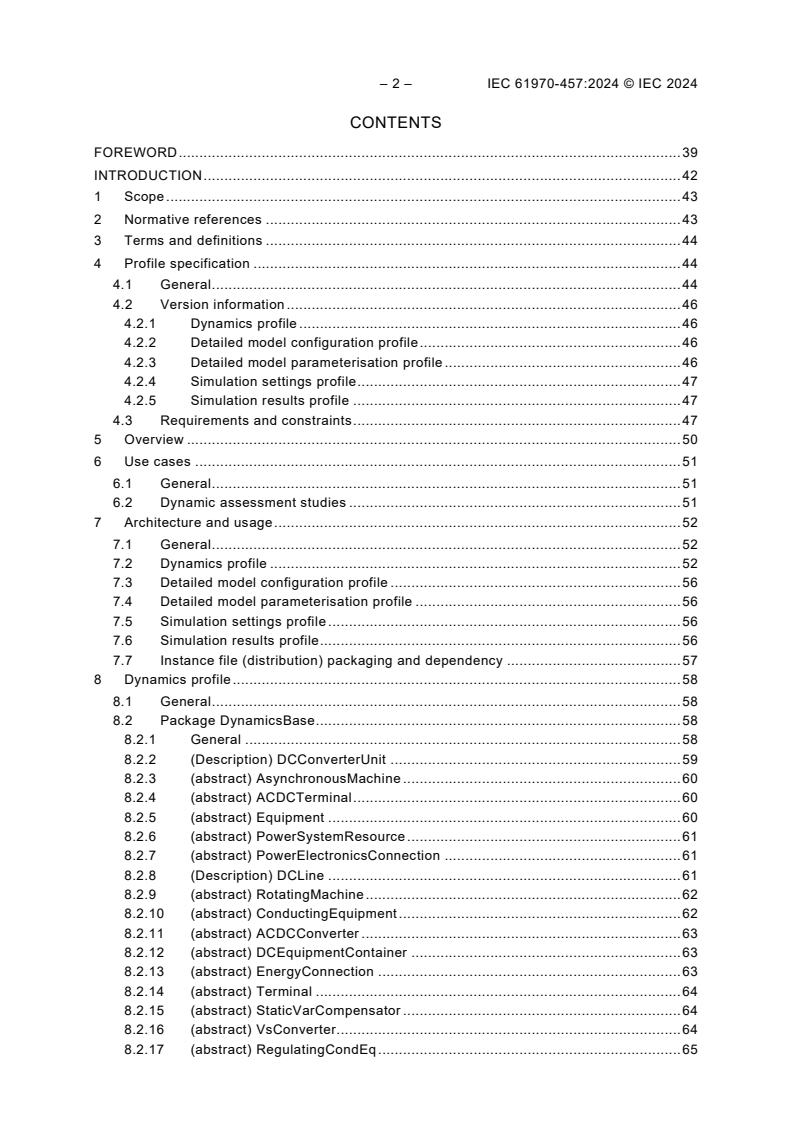

– 2 – IEC 61970-457:2024 © IEC 2024
CONTENTS
FOREWORD . 39
INTRODUCTION . 42
1 Scope . 43
2 Normative references . 43
3 Terms and definitions . 44
4 Profile specification . 44
4.1 General . 44
4.2 Version information . 46
4.2.1 Dynamics profile . 46
4.2.2 Detailed model configuration profile . 46
4.2.3 Detailed model parameterisation profile . 46
4.2.4 Simulation settings profile . 47
4.2.5 Simulation results profile . 47
4.3 Requirements and constraints . 47
5 Overview . 50
6 Use cases . 51
6.1 General . 51
6.2 Dynamic assessment studies . 51
7 Architecture and usage . 52
7.1 General . 52
7.2 Dynamics profile . 52
7.3 Detailed model configuration profile . 56
7.4 Detailed model parameterisation profile . 56
7.5 Simulation settings profile . 56
7.6 Simulation results profile . 56
7.7 Instance file (distribution) packaging and dependency . 57
8 Dynamics profile . 58
8.1 General . 58
8.2 Package DynamicsBase . 58
8.2.1 General . 58
8.2.2 (Description) DCConverterUnit . 59
8.2.3 (abstract) AsynchronousMachine . 60
8.2.4 (abstract) ACDCTerminal . 60
8.2.5 (abstract) Equipment . 60
8.2.6 (abstract) PowerSystemResource . 61
8.2.7 (abstract) PowerElectronicsConnection . 61
8.2.8 (Description) DCLine . 61
8.2.9 (abstract) RotatingMachine . 62
8.2.10 (abstract) ConductingEquipment . 62
8.2.11 (abstract) ACDCConverter . 63
8.2.12 (abstract) DCEquipmentContainer . 63
8.2.13 (abstract) EnergyConnection . 63
8.2.14 (abstract) Terminal . 64
8.2.15 (abstract) StaticVarCompensator . 64
8.2.16 (abstract) VsConverter . 64
8.2.17 (abstract) RegulatingCondEq . 65
8.2.18 (abstract) IdentifiedObject root class . 65
8.2.19 (abstract) ConnectivityNodeContainer . 66
8.2.20 (abstract) ProtectionEquipment . 66
8.2.21 (abstract) EquipmentContainer . 66
8.2.22 (abstract) ShuntCompensator . 67
8.2.23 (abstract) SynchronousMachine . 67
8.2.24 (abstract) CsConverter . 67
8.2.25 (Description) EnergyConsumer . 68
8.3 Package StandardInterconnections . 69
8.3.1 General . 69
8.3.2 RemoteInputSignal . 77
8.3.3 Package WindModels . 78
8.4 Package StandardModels . 85
8.4.1 General . 85
8.4.2 (abstract) DynamicsFunctionBlock . 86
8.4.3 (abstract) RotatingMachineDynamics . 86
8.4.4 Package SynchronousMachineDynamics . 87
8.4.5 Package AsynchronousMachineDynamics . 115
8.4.6 Package TurbineGovernorDynamics . 123
8.4.7 Package TurbineLoadControllerDynamics . 245
8.4.8 Package MechanicalLoadDynamics . 249
8.4.9 Package ExcitationSystemDynamics. 252
8.4.10 Package OverexcitationLimiterDynamics . 388
8.4.11 Package UnderexcitationLimiterDynamics . 402
8.4.12 Package PowerSystemStabilizerDynamics. 414
8.4.13 Package DiscontinuousExcitationControlDynamics . 458
8.4.14 Package PFVArControllerType1Dynamics . 463
8.4.15 Package PFVArControllerType2Dynamics . 467
8.4.16 Package VoltageAdjusterDynamics .
...
