ISO 28763:2019

Vitreous and porcelain enamels — Regenerative, enamelled and packed panels for air-gas and gas-gas heat exchangers — Specifications

This document specifies the minimum requirements and the functional characteristics of enamel coatings applied by any process, such as wet dipping, wet flow-coating, wet spraying, wet electrostatic spraying, wet electrodeposition or dry-powder electrostatic spraying, to profiled steel heat exchanger panels in regenerative heat exchangers, before and after packing in baskets. For very severe service conditions, or to obtain extended operational life, more stringent limits can be agreed between customer and supplier.

Émaux vitrifiés — Échangeurs thermiques pour réchauffeurs air-gaz et gaz-gaz à empilement de panneaux émaillés remplaçables et démontables — Spécifications

Le présent document spécifie les exigences minimales et les caractéristiques fonctionnelles des revêtements émaillés utilisés au cours de tout processus d'émaillage, tels que le trempage dans un liquide, l'aspersion humide, la pulvérisation humide, la pulvérisation électrostatique humide, l'électrodéposition humide ou la pulvérisation électrostatique sèche, sur des panneaux en acier profilé d'échangeurs thermiques remplaçables et démontables, avant et après assemblage dans les paniers. Des limites plus exigeantes peuvent faire l'objet d'un accord entre le client et le fournisseur dans le cas de conditions de service très difficiles ou dans le but de prolonger la durée de fonctionnement.

General Information

• Status: Published
• Publication Date: 30-Jul-2019
• ICS: 25.220.50 - Enamels
• Technical Committee: ISO/TC 107 - Metallic and other inorganic coatings
• Drafting Committee: ISO/TC 107/WG 2 - Vitreous and porcelain enamel coatings
• Current Stage: 6060 - International Standard published
• Start Date: 31-Jul-2019
• Due Date: 28-Dec-2019
• Completion Date: 31-Jul-2019

Relations

• Revises: ISO 28763:2008 - Vitreous and porcelain enamels — Regenerative, enamelled and packed panels for air-gas and gas-gas heat exchangers — Specifications
• Effective Date: 07-Jul-2018

Standards Content (Sample)

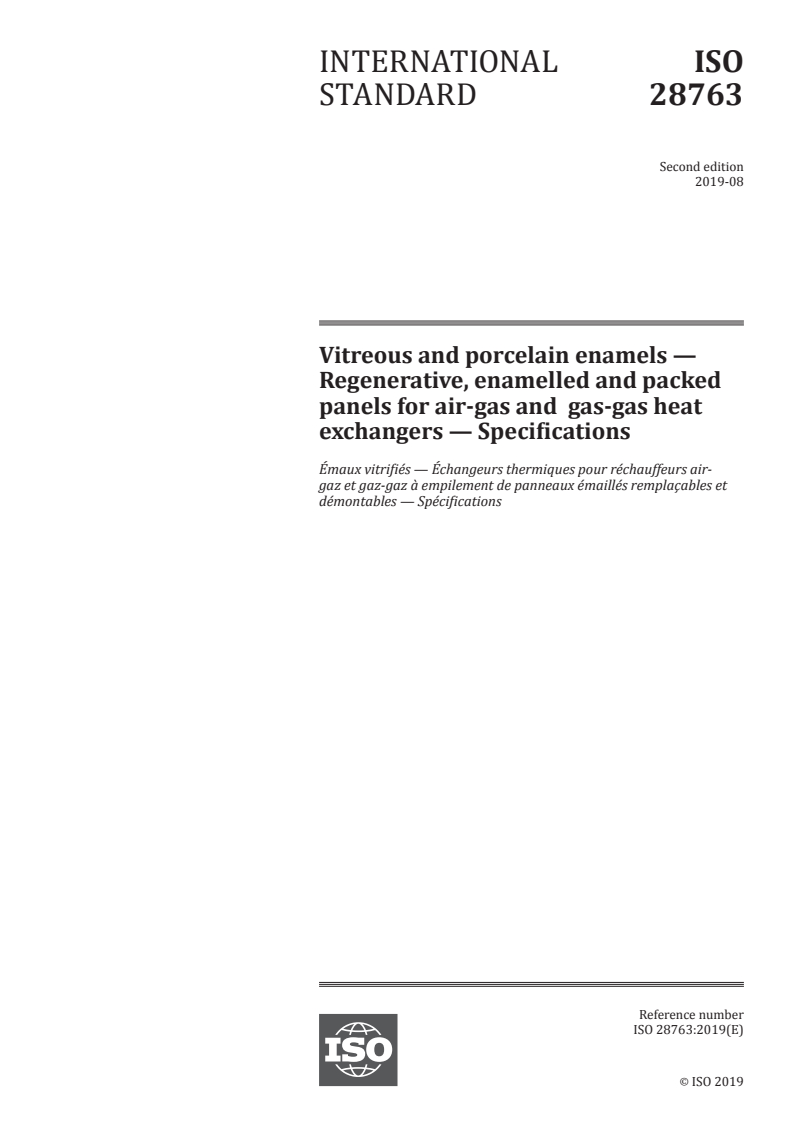

INTERNATIONAL ISO
STANDARD 28763
Second edition
2019-08
Vitreous and porcelain enamels —
Regenerative, enamelled and packed
panels for air-gas and gas-gas heat
exchangers — Specifications
Émaux vitrifiés — Échangeurs thermiques pour réchauffeurs air-
gaz et gaz-gaz à empilement de panneaux émaillés remplaçables et
démontables — Spécifications
Reference number
ISO 28763:2019(E)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO 28763:2019(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 28763:2019(E)

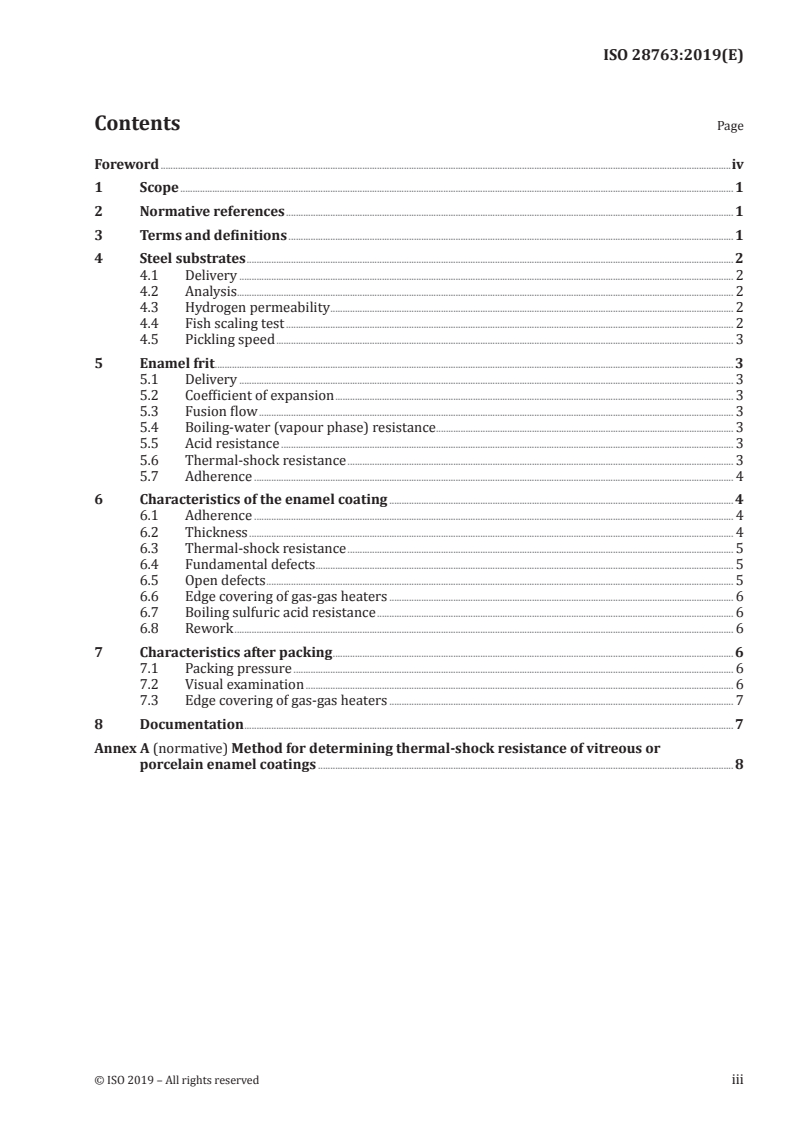

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Steel substrates . 2
4.1 Delivery . 2
4.2 Analysis. 2
4.3 Hydrogen permeability . 2
4.4 Fish scaling test . 2
4.5 Pickling speed . 3
5 Enamel frit. 3
5.1 Delivery . 3
5.2 Coefficient of expansion . 3
5.3 Fusion flow . 3
5.4 Boiling-water (vapour phase) resistance . 3
5.5 Acid resistance . 3
5.6 Thermal-shock resistance . 3
5.7 Adherence . 4
6 Characteristics of the enamel coating . 4
6.1 Adherence . 4
6.2 Thickness . 4
6.3 Thermal-shock resistance . 5
6.4 Fundamental defects . 5
6.5 Open defects . 5
6.6 Edge covering of gas-gas heaters . 6
6.7 Boiling sulfuric acid resistance . 6
6.8 Rework . 6
7 Characteristics after packing . 6
7.1 Packing pressure . 6
7.2 Visual examination . 6
7.3 Edge covering of gas-gas heaters . 7
8 Documentation . 7
Annex A (normative) Method for determining thermal-shock resistance of vitreous or
porcelain enamel coatings . 8
© ISO 2019 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 28763:2019(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 107, Metallic and other inorganic coatings.
This second edition cancels and replaces the first edition (ISO 28763:2008), which has been technically
revised. The main changes compared with previous edition are as follows:
— the normative references have been updated;
— the terms and definitions have been updated;
— references to normative documents and respective clauses have been updated;
— references and requirements for hydrogen permeability of steel have been updated in Clause 4;
— requirements for visual examinations have been amended in Clause 6.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 28763:2019(E)
Vitreous and porcelain enamels — Regenerative,
enamelled and packed panels for air-gas and gas-gas heat
exchangers — Specifications
1 Scope
This document specifies the minimum requirements and the functional characteristics of enamel
coatings applied by any process, such as wet dipping, wet flow-coating, wet spraying, wet electrostatic
spraying, wet electrodeposition or dry-powder electrostatic spraying, to profiled steel heat exchanger
panels in regenerative heat exchangers, before and after packing in baskets.
For very severe service conditions, or to obtain extended operational life, more stringent limits can be
agreed between customer and supplier.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 105-J03, Textiles — Tests for colour fastness — Part J03: Calculation of colour differences
ISO 2178, Non-magnetic coatings on magnetic substrates — Measurement of coating thickness —
Magnetic method
ISO 4534, Vitreous and porcelain enamels — Determination of fluidity behaviour — Fusion flow test
ISO 7991, Glass — Determination of coefficient of mean linear thermal expansion
ISO 8289:2000, Vitreous and porcelain enamels — Low voltage test for detecting and locating defects
ISO 19496-1, Vitreous and porcelain enamels — Terminology — Part 1: Terms and definitions
ISO 28706-2:2017, Vitreous and porcelain enamels — Determination of resistance to chemical corrosion —
Part 2: Determination of resistance to chemical corrosion by boiling acids, boiling neutral liquids, alkaline
liquids and/or their vapours
ISO 28723, Vitreous and porcelain enamels — Determination of the edge covering on enamelled steel plate
to be used in heat exchangers
ISO 28764, Vitreous and porcelain enamels — Production of specimens for testing enamels on sheet steel,
sheet aluminium and cast iron
EN 10204:2004, Metallic products — Types of inspection documents
EN 10209:2013, Cold rolled low carbon steel flat products for vitreous enamelling — Technical delivery
conditions
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 19496-1 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
© ISO 2019 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 28763:2019(E)

— IEC Electropedia: available at http: //www .electropedia .org/
3.1
air-gas heater
heat exchanger used to heat up the air needed for combustion in the boiler, using the combustion gases
from the boiler as the hot fluid
Note 1 to entry: The maximum temperature of the hot gases entering the heat exchanger is 450 °C with a normal
operating temperature from 380 °C to 320 °C.
Note 2 to entry: Air-gas heat exchangers through which gases from DeNOx installations pass are considered as
gas-gas heaters for the purposes of this doc
...

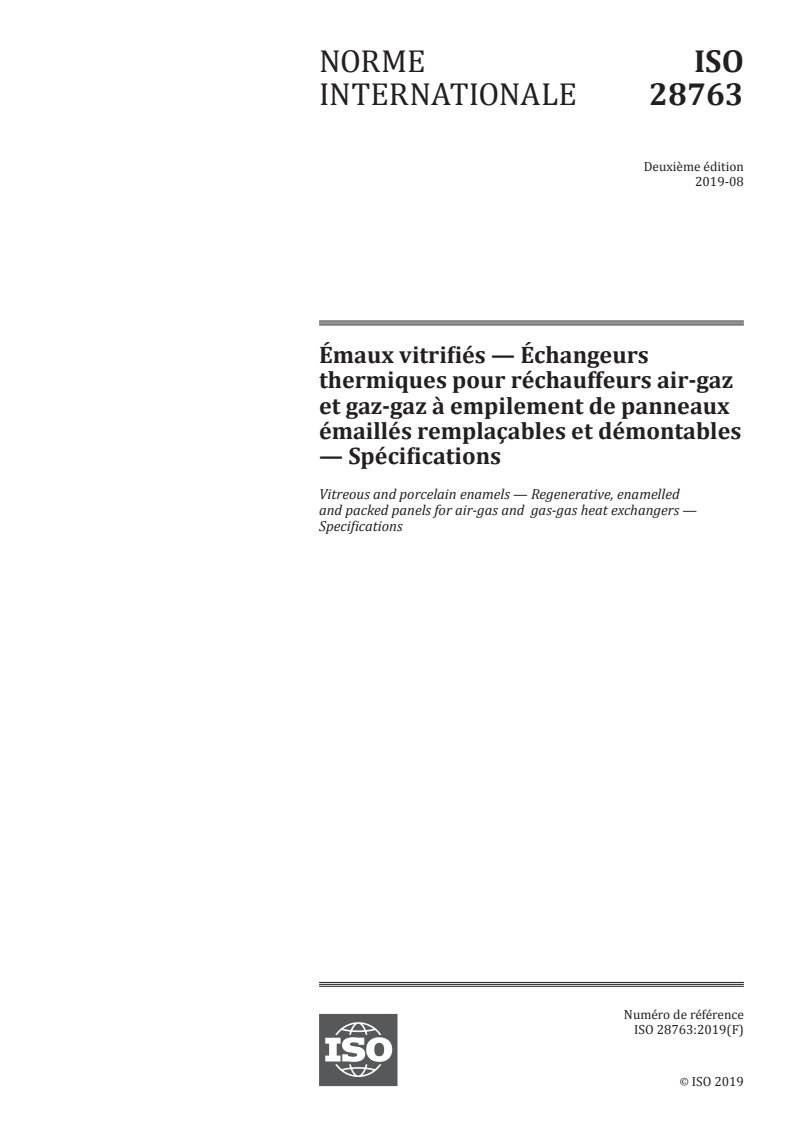

NORME ISO
INTERNATIONALE 28763
Deuxième édition
2019-08
Émaux vitrifiés — Échangeurs
thermiques pour réchauffeurs air-gaz
et gaz-gaz à empilement de panneaux
émaillés remplaçables et démontables
— Spécifications
Vitreous and porcelain enamels — Regenerative, enamelled
and packed panels for air-gas and gas-gas heat exchangers —
Specifications
Numéro de référence
ISO 28763:2019(F)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO 28763:2019(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 28763:2019(F)

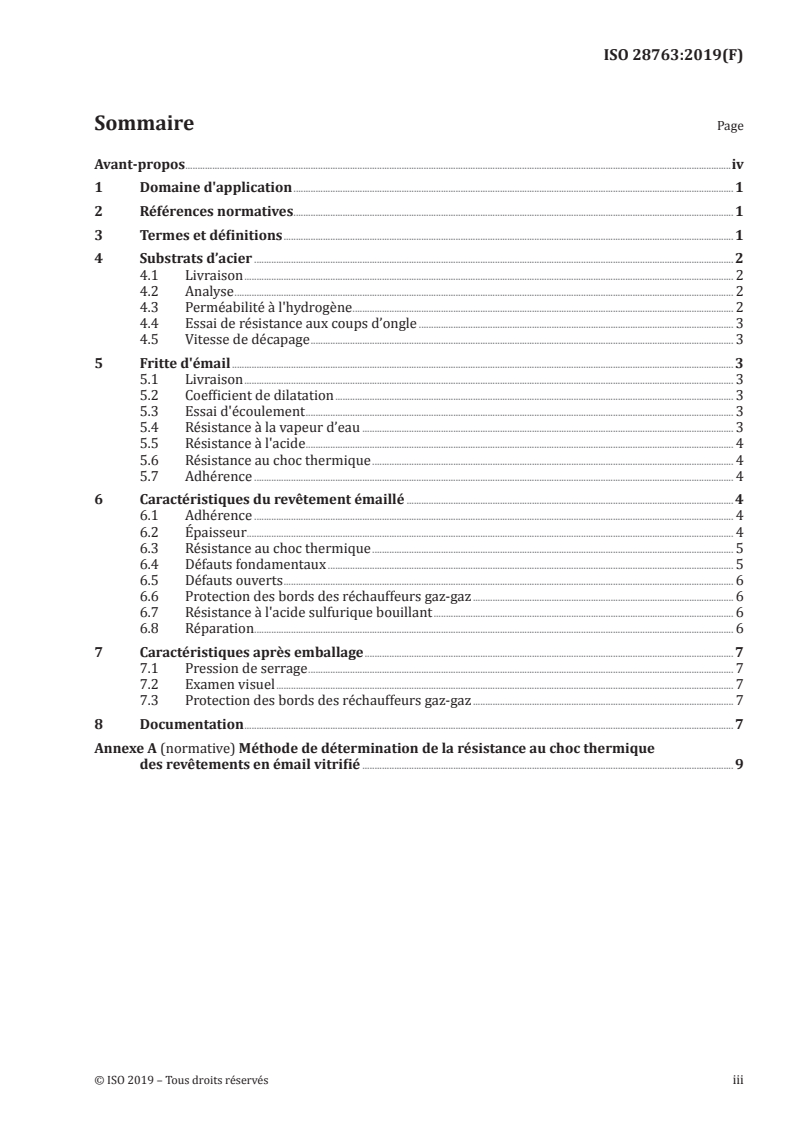

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Substrats d’acier . 2
4.1 Livraison . 2
4.2 Analyse . 2
4.3 Perméabilité à l'hydrogène . 2
4.4 Essai de résistance aux coups d’ongle . 3
4.5 Vitesse de décapage . 3
5 Fritte d'émail . 3
5.1 Livraison . 3
5.2 Coefficient de dilatation . 3
5.3 Essai d'écoulement . 3
5.4 Résistance à la vapeur d’eau . 3
5.5 Résistance à l'acide . 4
5.6 Résistance au choc thermique . 4
5.7 Adhérence . 4
6 Caractéristiques du revêtement émaillé . 4
6.1 Adhérence . 4
6.2 Épaisseur . 4
6.3 Résistance au choc thermique . 5
6.4 Défauts fondamentaux . 5
6.5 Défauts ouverts . 6
6.6 Protection des bords des réchauffeurs gaz-gaz . 6
6.7 Résistance à l'acide sulfurique bouillant . 6
6.8 Réparation. 6
7 Caractéristiques après emballage . 7
7.1 Pression de serrage . 7
7.2 Examen visuel . 7
7.3 Protection des bords des réchauffeurs gaz-gaz . 7
8 Documentation . 7
Annexe A (normative) Méthode de détermination de la résistance au choc thermique
des revêtements en émail vitrifié . 9
© ISO 2019 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 28763:2019(F)

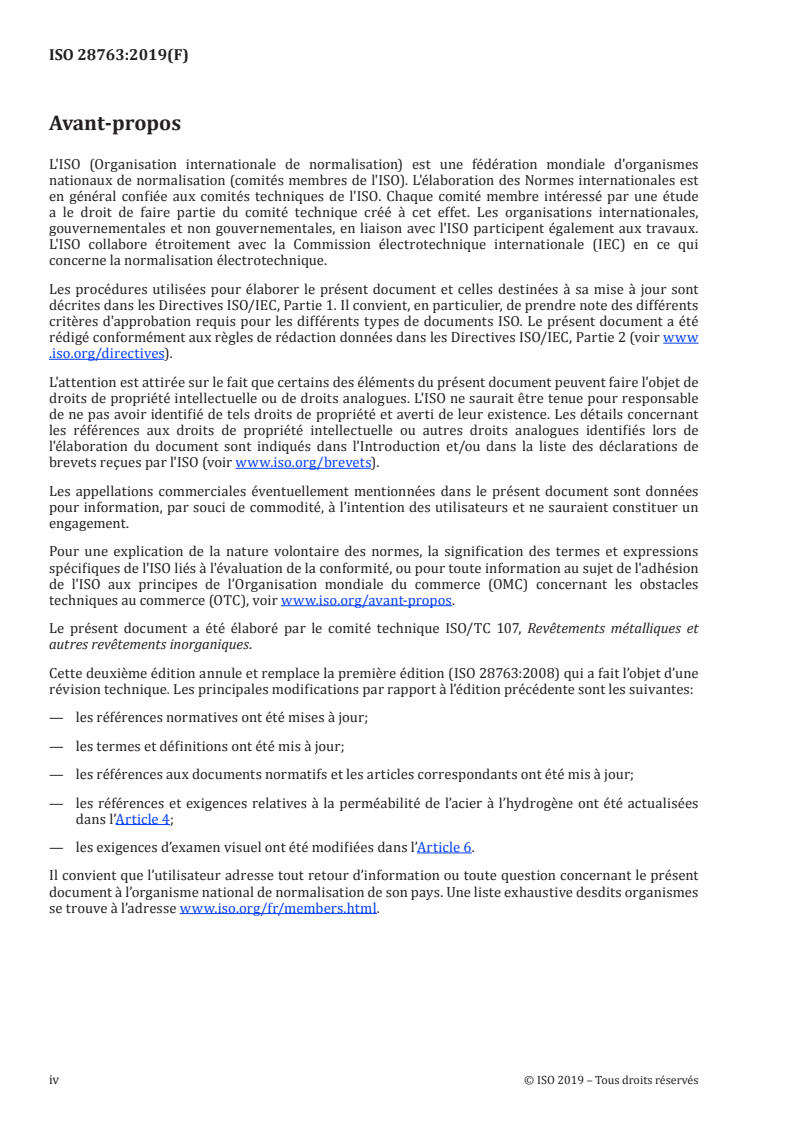

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 107, Revêtements métalliques et
autres revêtements inorganiques.
Cette deuxième édition annule et remplace la première édition (ISO 28763:2008) qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les références normatives ont été mises à jour;
— les termes et définitions ont été mis à jour;
— les références aux documents normatifs et les articles correspondants ont été mis à jour;
— les références et exigences relatives à la perméabilité de l’acier à l’hydrogène ont été actualisées
dans l’Article 4;
— les exigences d’examen visuel ont été modifiées dans l’Article 6.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 28763:2019(F)
Émaux vitrifiés — Échangeurs thermiques pour
réchauffeurs air-gaz et gaz-gaz à empilement de panneaux
émaillés remplaçables et démontables — Spécifications
1 Domaine d'application
Le présent document spécifie les exigences minimales et les caractéristiques fonctionnelles des
revêtements émaillés utilisés au cours de tout processus d’émaillage, tels que le trempage dans
un liquide, l’aspersion humide, la pulvérisation humide, la pulvérisation électrostatique humide,
l’électrodéposition humide ou la pulvérisation électrostatique sèche, sur des panneaux en acier profilé
d’échangeurs thermiques remplaçables et démontables, avant et après assemblage dans les paniers.
Des limites plus exigeantes peuvent faire l’objet d’un accord entre le client et le fournisseur dans le cas
de conditions de service très difficiles ou dans le but de prolonger la durée de fonctionnement.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 105-J03, Textiles — Essais de solidité des teintures — Partie J03: Calcul des écarts de couleur
ISO 2178, Revêtement métalliques non magnétiques sur métal de base magnétique — Mesurage de
l'épaisseur du revêtement — Méthode magnétique
ISO 4534, Émaux vitrifiés — Détermination du comportement de fluidité — Essai d'écoulement
ISO 7991, Verre — Détermination du coefficient moyen de dilatation linéaire
ISO 8289:2000, Émaux vitrifiés — Essai à basse tension pour la détection et la localisation des défauts
ISO 19496-1, Emaux vitrifiés — Terminologie — Partie 1: Termes et définitions
ISO 28706-2:2017, Émaux vitrifiés — Détermination de la résistance à la corrosion chimique — Partie 2:
Détermination de la résistance à la corrosion chimique par des acides bouillants, des liquides neutres
bouillants, ou des liquides alcalins et/ou leurs vapeurs
ISO 28723, Émaux vitrifiés — Détermination du revêtement de l'arête sur une plaque en acier émaillé
destinée aux échangeurs de chaleur
ISO 28764, Émaux vitrifiés — Production d'éprouvettes pour l'essai des émaux sur la tôle d'acier, la tôle
d'aluminium et la fonte
EN 10204:2004, Produits métalliques — Types de documents de contrôle
EN 10209:2013, Produits plats laminés à froid, en acier doux pour émaillage par vitrification — Conditions
techniques de livraison
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 19496-1, ainsi que les
suivants, s’appliquent.
© ISO 2019 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 28763:2019(F)

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
réchauffeur air-gaz
échangeur thermique permettant de chauffer l'air nécessaire à la combustion dans la chaudière et
utilisant les gaz de combustion de la chaudière comme fluide chaud
Note 1 à l'article: La température maximale des gaz chauds entrant dans l’échangeur thermique est de 450 °C, la
température normale d’utilisation allant de 380 °C à 320 °C.
Note 2 à l'article: Les échangeurs thermiques air-gaz dont le gaz fluide provient des installations DeNOx sont
considérés comme des réchauffeurs gaz-gaz pour les besoins du présent document.
3.2
réchauffeur gaz-gaz
échangeur thermique utilisé dans les installations de désulfuration pour réchauffer les gaz traités dans
l'épurateur afin d'obtenir un tirage correct da
...
