Stainless steels for springs

ISO 6931-1:2016 specifies the grades of stainless steels which are generally used in the cold drawn condition in the form of wire of circular cross-section up to 10,00 mm in diameter, for the production of springs and spring parts exposed to corrosive effects and sometimes to slightly increased temperatures (see Annex A). Certain steel grades covered by ISO 16143‑2 are also used for springs, although to a much lesser extent. In these cases, the mechanical properties (tensile strength, etc.) will be agreed between purchaser and supplier. Similarly, diameters between 10,00 mm and 15,00 mm can be ordered according to the specifications of this part of ISO 6931, in which case the parties will agree upon the required mechanical characteristics. In addition to the specifications of this part of ISO 6931, the general technical delivery requirements of ISO 404 are applicable.

Aciers inoxydables pour ressorts

La présente partie de l'ISO 6931 spécifie les nuances d'acier inoxydable qui sont habituellement utilisées ŕ l'état tréfilé ŕ froid sous forme de fils de section transversale circulaire d'un diamčtre pouvant atteindre 10,00 mm, destinés ŕ la fabrication de ressorts et de parties de ressorts soumis ŕ des effets corrosifs et parfois ŕ des températures moyennement élevées (voir Annexe A). Certaines des nuances d'acier couvertes par l'ISO 16143‑2 sont également utilisées dans une moindre mesure pour la fabrication de ressorts. Dans ces cas, les caractéristiques mécaniques (résistance ŕ la traction, etc.) feront l'objet d'un accord entre l'acheteur et le producteur. De la męme maničre, il est possible de commander des fils dont les diamčtres sont compris entre 10,00 mm et 15,00 mm, sur la base des spécifications de la présente partie de l'ISO 6931; dans ce cas, les parties s'entendront sur les caractéristiques mécaniques requises. Outre les spécifications de la présente partie de l'ISO 6931, les conditions techniques générales de livraison de l'ISO 404 sont applicables.

General Information

Status
Published
Publication Date
16-May-2016
Current Stage
9020 - International Standard under periodical review
Start Date
15-Apr-2021
Ref Project

RELATIONS

Effective Date
02-Aug-2014

Buy Standard

Standard
ISO 6931-1:2016 - Stainless steels for springs
English language
19 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6931-1:2016 - Aciers inoxydables pour ressorts
French language
19 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

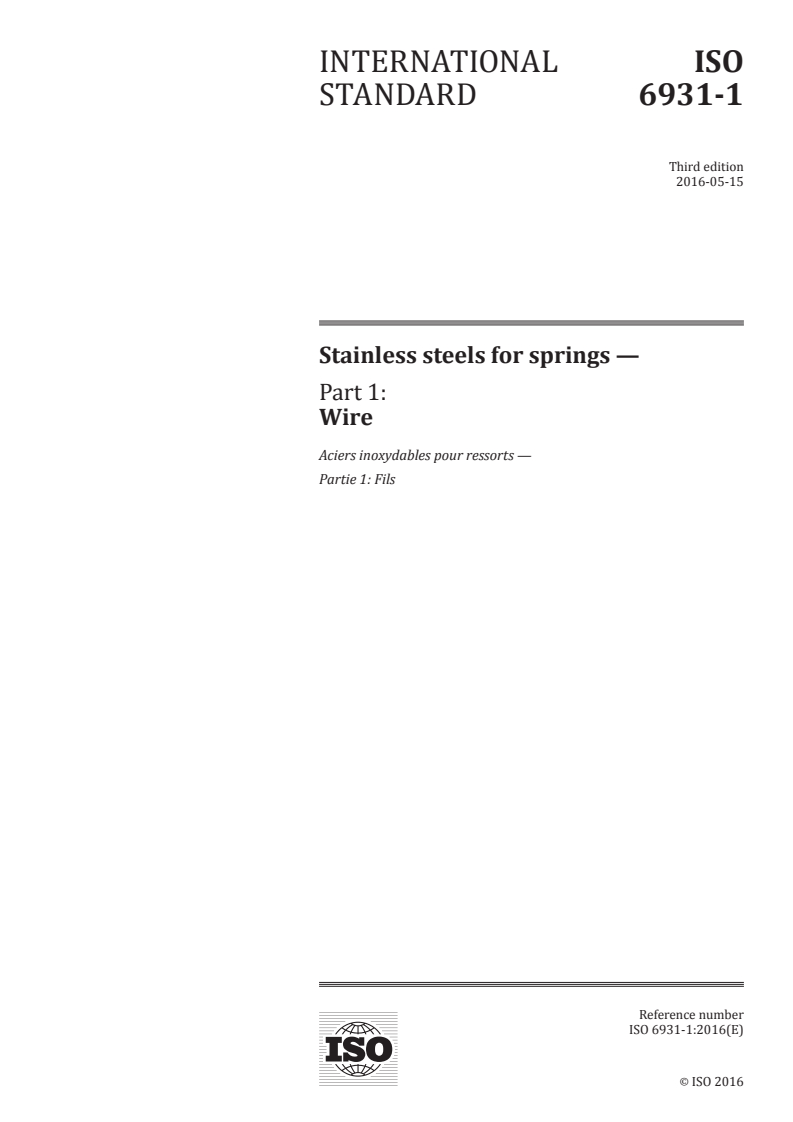

INTERNATIONAL ISO
STANDARD 6931-1
Third edition
2016-05-15
Stainless steels for springs —
Part 1:
Wire

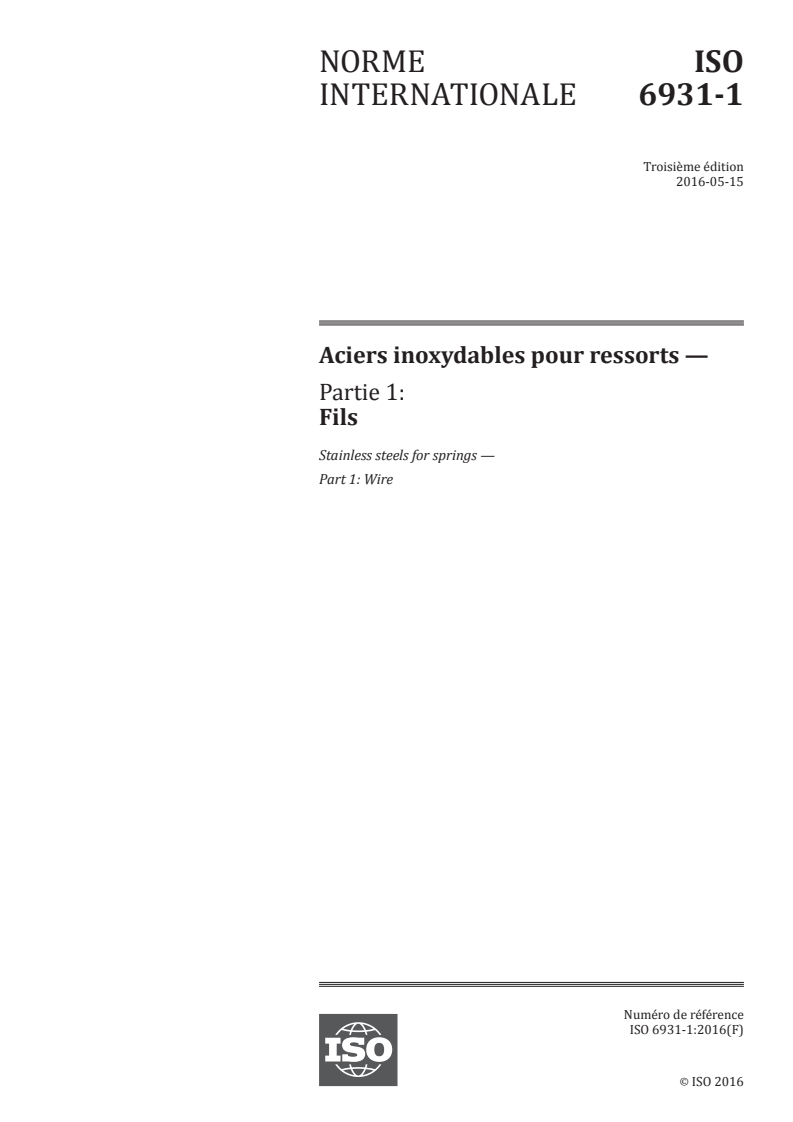

Aciers inoxydables pour ressorts —
Partie 1: Fils
Reference number
ISO 6931-1:2016(E)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 6931-1:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 6931-1:2016(E)

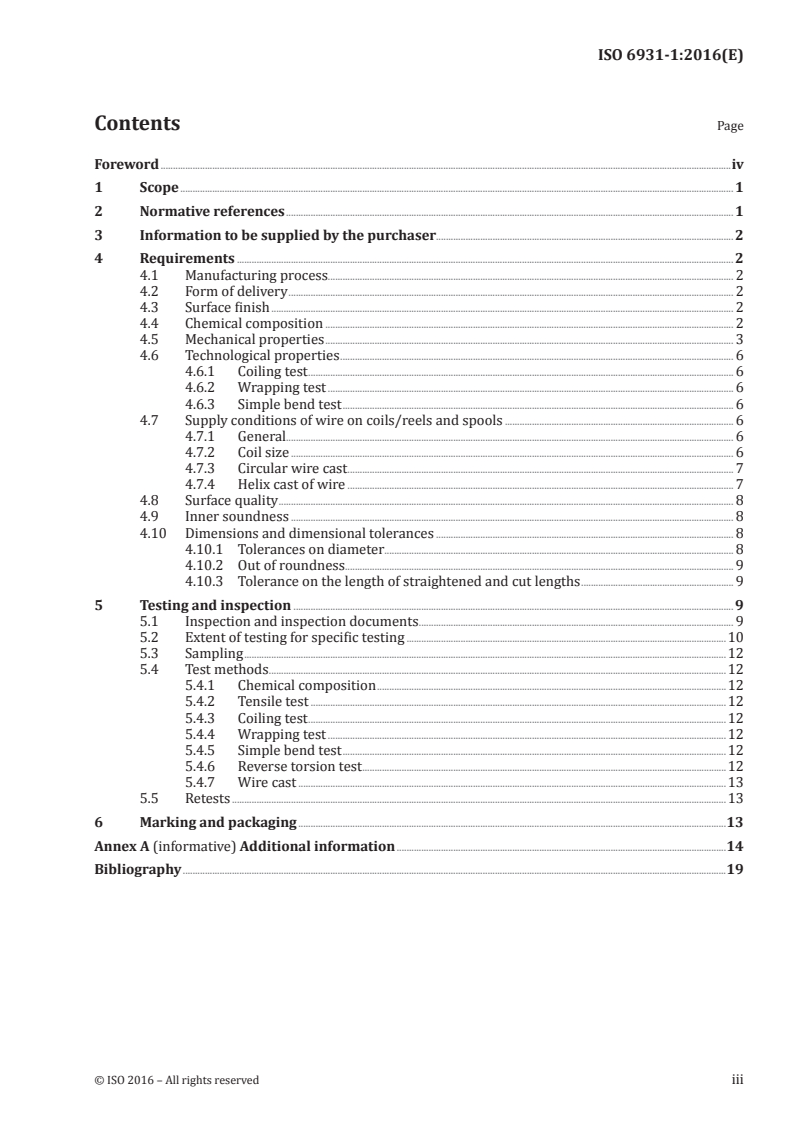

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Information to be supplied by the purchaser......................................................................................................................... 2

4 Requirements .......................................................................................................................................................................................................... 2

4.1 Manufacturing process..................................................................................................................................................................... 2

4.2 Form of delivery ..................................................................................................................................................................................... 2

4.3 Surface finish ............................................................................................................................................................................................ 2

4.4 Chemical composition ...................................................................................................................................................................... 2

4.5 Mechanical properties ...................................................................................................................................................................... 3

4.6 Technological properties ................................................................................................................................................................ 6

4.6.1 Coiling test ............................................................................................................................................................................. 6

4.6.2 Wrapping test ..................................................................................................................................................................... 6

4.6.3 Simple bend test ............................................................................................................................................................... 6

4.7 Supply conditions of wire on coils/reels and spools ............................................................................................. 6

4.7.1 General...................................................................................................................................................................................... 6

4.7.2 Coil size .................................................................................................................................................................................... 6

4.7.3 Circular wire cast ............................................................................................................................................................. 7

4.7.4 Helix cast of wire ............................................................................................................................................................. 7

4.8 Surface quality ......................................................................................................................................................................................... 8

4.9 Inner soundness .................................................................................................................................................................................... 8

4.10 Dimensions and dimensional tolerances ......................................................................................................................... 8

4.10.1 Tolerances on diameter ........................................................................................................................................... ... 8

4.10.2 Out of roundness ...................................................................... ........................................................................................ 9

4.10.3 Tolerance on the length of straightened and cut lengths .............................................................. 9

5 Testing and inspection ................................................................................................................................................................................... 9

5.1 Inspection and inspection documents ................................................................................................................................ 9

5.2 Extent of testing for specific testing ..................................................................................................................................10

5.3 Sampling ....................................................................................................................................................................................................12

5.4 Test methods ..........................................................................................................................................................................................12

5.4.1 Chemical composition ..............................................................................................................................................12

5.4.2 Tensile test .........................................................................................................................................................................12

5.4.3 Coiling test ..........................................................................................................................................................................12

5.4.4 Wrapping test ..................................................................................................................................................................12

5.4.5 Simple bend test ............................................................................................................................................................12

5.4.6 Reverse torsion test ....................................................................................................................................................12

5.4.7 Wire cast ..............................................................................................................................................................................13

5.5 Retests .........................................................................................................................................................................................................13

6 Marking and packaging ..............................................................................................................................................................................13

Annex A (informative) Additional information ......................................................................................................................................14

Bibliography .............................................................................................................................................................................................................................19

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 6931-1:2016(E)

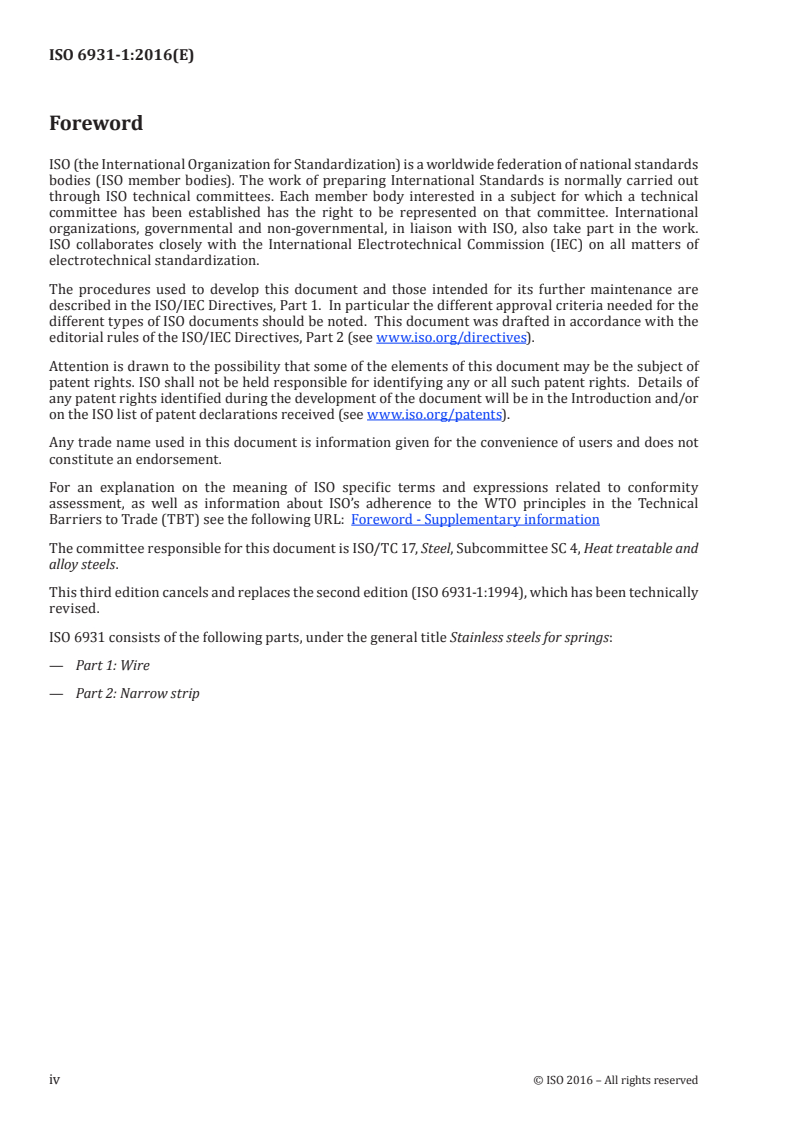

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical

Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 17, Steel, Subcommittee SC 4, Heat treatable and

alloy steels.

This third edition cancels and replaces the second edition (ISO 6931-1:1994), which has been technically

revised.

ISO 6931 consists of the following parts, under the general title Stainless steels for springs:

— Part 1: Wire
— Part 2: Narrow strip
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 6931-1:2016(E)
Stainless steels for springs —
Part 1:
Wire
1 Scope

This part of ISO 6931 specifies the grades of stainless steels which are generally used in the cold drawn

condition in the form of wire of circular cross-section up to 10,00 mm in diameter, for the production of

springs and spring parts exposed to corrosive effects and sometimes to slightly increased temperatures

(see Annex A).

Certain steel grades covered by ISO 16143-2 are also used for springs, although to a much lesser extent.

In these cases, the mechanical properties (tensile strength, etc.) will be agreed between purchaser

and supplier. Similarly, diameters between 10,00 mm and 15,00 mm can be ordered according to the

specifications of this part of ISO 6931, in which case the parties will agree upon the required mechanical

characteristics.

In addition to the specifications of this part of ISO 6931, the general technical delivery requirements of

ISO 404 are applicable.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 377, Steel and steel products — Location and preparation of samples and test pieces for mechanical testing

ISO 404, Steel and steel products — General technical delivery requirements

ISO 6892-1, Metallic materials — Tensile testing — Part 1: Method of test at room temperature

ISO 10474, Steel and steel products — Inspection documents

ISO 14284, Steel and iron — Sampling and preparation of samples for the determination of chemical

composition
ISO 15510, Stainless steels — Chemical composition

ISO 16143-2, Stainless steels for general purposes — Part 2: Corrosion-resistant semi-finished products,

bars, rods and sections
ISO 22034-1, Steel wire and wire products — Part 1: General test methods

ISO 22034-2, Steel wire and wire products — Part 2: Tolerances on wire dimensions

ISO/TS 4949, Steel names based on letter symbols
ISO/TR 9769, Steel and iron — Review of available methods of analysis
© ISO 2016 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 6931-1:2016(E)
3 Information to be supplied by the purchaser

The purchaser shall clearly state in his enquiry or order the product and following information:

a) the desired quantity;
b) the term spring steel wire or straightened and cut lengths;
c) the number of this part of ISO 6931: ISO 6931-1;

d) the steel grade (see Table 1) and for grade 4301-304-00-I, 4310-301-00-I and 4462-318-03-I also

the tensile strength level (see Table 2);

e) the nominal wire diameter and the class for the diameter tolerance (see Table 5) and additional for

cut length the length and the length tolerance class (see Table 6);
f) the surface finish (see 4.3, i.e. coating);
g) the form of delivery (see 4.2);
h) the type of inspection document to be supplied (see 5.1);
i) any particular agreement made.

EXAMPLE 2 t stainless steel spring wire according to this part of ISO 6931, grade 4310-301-00-I, normal

tensile strength level and nominal diameter 2,50 mm, diameter tolerance class T15, in coils with inspection

document 3.1 according to ISO 10474:

2 t spring steel wire ISO 6931-1 – 4310-301-00-I – NS – 2,50 T15 – in coils, ISO 10474 – 3.1

4 Requirements
4.1 Manufacturing process

Unless otherwise agreed in the order, the manufacturing process used in the making of the stainless

steel wire is left to the discretion of the manufacturer. The starting condition (+AT: solution annealed)

of the wire (rod) is specified in ISO 16143-2.
4.2 Form of delivery

The wire shall be supplied in coils, on spools, on coreless spools or on carriers. Several coils may be

assembled on a carrier. Unless otherwise specified, the form of delivery shall be at the manufacturer’s

discretion. They shall, however, inform the purchaser about the form of delivery.

The delivery requirements are specified in 4.7. Wire in straight lengths is normally supplied in bundles.

4.3 Surface finish

The wire may be coated or not. The specific coating and finish for stainless steel spring wire shall be

agreed upon at the time of enquiry and order, e. g. uncoated, polished finish, nickel coated.

4.4 Chemical composition

4.4.1 The requirements for the chemical composition given in Table 1 apply to the cast analysis.

4.4.2 The permissible deviation of the product analysis from the values specified in Table 1 shall

be in accordance with the provision in ISO 16143-2. For a single heat, the deviation of an element in

the product analysis may be only below the minimum or only above the maximum value of the range

specified for the heat analysis but not both at the same time.
2 © ISO 2016 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 6931-1:2016(E)
Table 1 — Chemical composition (cast analysis)
a, b
Steel grade % by mass
c c
Name Number C Si Mn P S Cr Mo Ni Other elements
Austenitic steels
0,05

X10CrNi18-8 4310-301-00-I 2,00 2,00 0,045 0,015 16,0 to 19,0 0,80 6,0 to 9,5 N: 0,10

to 0,15
0,030 to 8,0 to
X9CrNi18-9 4325-302-00-E 1,00 2,00 0,045 0,030 17,0 to 19,0 - N: 0,10
0,15 10,0
N: 0,10 to 0,30
7,0 to
X5CrNiN19-9 4315-304-51-I 0,08 1,00 2,50 0,045 0,030 18,0 to 20,0 -
10,5
Nb: 0,15
8,0 to
X5CrNi18-10 4301-304-00-I 0,07 1,00 2,00 0,045 0,015 17,5 to 19,5 - N: 0,10
10,5
2,00 to 10,0 to
d d f
X5CrNiMo17-12-2 4401-316-00-I 0,07 1,00 2,00 0,045 0,015 16,5 to 18,5 N: 0,10
3,0 13,0
4,0 to 23,5 to N: 0,15
X1NiCrMoCu25-20-5 4539-089-04-I 0,020 0,75 2,00 0,035 0,015 19,0 to 22,0
5,0 26,0 Cu: 1,20 to 2,00
Austenitic-ferritic (duplex) steel
2, 50 to

X2CrNiMoN22-5-3 4462-318-03-I 0,030 1,00 2,00 0,035 0,015 21,0 to 23,0 4,5 to 6,5 N: 0,10 to 0,22

3,5
Precipitation hardening steel
7,0 to

X7CrNiAl17-7 4568-177-00-I 0,09 0,70 1,00 0,040 0,015 16,0 to 18,0 - Al: 0,70 to 1,50

8,5
Maximum values unless indicated otherwise.
Alternative compositions may be used by agreement.

“Name” and “Number” are derived in accordance with ISO/TS 4949 and ISO 15510, respectively.

Steel 4436-316-00-I may be used to provide increased corrosion resistance compared with 4401-316-00-I, with the specification of this part of

ISO 6931-1 applicable for steel 4401-316-00-I.

In ISO 15510 and ISO 16143, this steel grade is given with 6,5 % to 7,8 % Ni; for spring application, these values are raised to the values in the table.

These steels are given in ISO 15510 and ISO 16143 with S max. 0,030; for spring application, this value is diminished to the value in the table.

4.5 Mechanical properties

4.5.1 For the tensile strength in the as drawn condition, the data of Table 2 shall apply.

© ISO 2016 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 6931-1:2016(E)
4 © ISO 2016 – All rights reserved
Table 2 — Tensile strength in the as drawn condition
a b c d e f
Tensile strength (MPa) for the following steel grades

4310-301-00-I 4325-302-00-E 4301-304-00-I 4401-316-00-I 4539-089-04-I 4462-318-03-I 4568-177-00-I

4315-304-51-I
Nominal Normal High tensile Normal High Normal tensile High tensile
diameter tensile strength tensile tensile strength strength
strength strength strength
mm (HS) (NS) - (HS) -
(NS) (NS) (HS)
min.
min. max. min. max. min. max. min. max.
min. max. min. max. min. max. min. max. min. max.

d ≤ 0,20 2 200 2 530 2 350 2 710 2 150 2 400 2 000 2 150 2 300 1 725 1 990 1 600 1 840 2 150 2 480 2 370 2 730 1 975 2 280

0,20 < d ≤ 0,30 2 150 2 480 2 300 2 650 2 050 2 300 1 975 2 050 2 280 1 700 1 960 1 550 1 790 2 100 2 420 2 370 2 730 1 950 2 250

0,30 < d ≤ 0,40 2 100 2 420 2 250 2 590 2 050 2 300 1 925 2 050 2 220 1 675 1 930 1 550 1 790 2 000 2 300 2 370 2 730 1 925 2 220

0,40 < d ≤ 0,50 2 050 2 360 2 200 2 530 1 950 2 200 1 900 1 950 2 190 1 650 1 900 1 500 1 750 2 000 2 300 2 370 2 730 1 900 2 190

0,50 < d ≤ 0,65 2 000 2 300 2 150 2 480 1 900 2 150 1 850 1 950 2 130 1 625 1 870 1 450 1 670 1 900 2 190 2 370 2 730 1 850 2 130

0,65 < d ≤ 0,80 1 950 2 250 2 100 2 420 1 850 2 100 1 800 1 850 2 070 1 600 1 840 1 450 1 670 1 900 2 190 2 230 2 570 1 825 2 100

0,80 < d ≤ 1,00 1 900 2 190 2 050 2 360 1 850 2 100 1 775 1 850 2 050 1 575 1 820 1 400 1 610 1 800 2 070 2 140 2 470 1 800 2 070

1,00 < d ≤ 1,25 1 850 2 130 2 000 2 300 1 750 2 000 1 725 1 750 1 990 1 550 1 790 1 350 1 560 1 800 2 070 2 090 2 410 1 750 2 020

1,25 < d ≤ 1,50 1 800 2 070 1 950 2 250 1 700 1 950 1 675 1 750 1 930 1 500 1 730 1 350 1 560 1 700 1 960 2 090 2 410 1 700 1 960

1,50 < d ≤ 1,75 1 750 2 020 1 900 2 190 1 650 1 900 1 625 1 650 1 870 1 450 1 670 1 300 1 500 1 700 1 960 2 000 2 300 1 650 1 900

1,75 < d ≤ 2,00 1 700 1 960 1 850 2 130 1 650 1 900 1 575 1 650 1 820 1 400 1 610 1 300 1 500 1 700 1 960 2 000 2 300 1 600 1 840

2,00 < d ≤ 2,50 1 650 1 900 1 750 2 020 1 550 1 800 1 525 1 550 1 760 1 350 1 560 1 300 1 500 1 550 1 790 1 900 2 190 1 550 1 790

2,50 < d ≤ 3,00 1 600 1 840 1 700 1 960 1 450 1 700 1 475 1 550 1 700 1 300 1 500 1 300 1 500 1 550 1 790 1 860 2 140 1 500 1 730

3,00 < d ≤ 3,50 1 550 1 790 1 650 1 900 1 450 1 700 1 425 1 450 1 640 1 250 1 440 1 300 1 500 1 550 1 790 1 850 2 050 1 450 1 670

3,50 < d ≤ 4,25 1 500 1 730 1 600 1 840 1450 1 700 1 400 1 450 1 610 1 225 1 410 1 250 1 440 1 450 1 670 1 750 1 950 1 400 1 610

4,25 < d ≤ 5,00 1 450 1 670 1 550 1 790 1 350 1 600 1 350 1 350 1 560 1 200 1 380 1 250 1 440 1 450 1 670 1 700 1 900 1 350 1 560

Grade 4310-301-00-I and 4462-318-03-I can be delivered in normal tensile strength (NS) or high tensile strength (HS).

For steel 4568-177-00-I, the characteristics of the springs are not only determined by the characteristics of the drawn wire but also by the heat-treatment of the spring (see A.2). Therefore, the steel should be of a quality such

that by the heat treatment after drawing the mechanical properties are met.
Tensile strength calculated on actual diameter.

The range of tensile strength values within a production batch of the same heat shall be a maximum of 9 % of the minimum values in this table.

After straightening, it is recognized that the tensile strength may reduce by up to 10 % but the minimum values of this table have to be fulfilled.

When better formability is required, lower tensile strength values may be agreed upon.

The wire is supplied in the cold drawn condition. The tensile strength in the finished spring may be substantially influenced by a heat treatment; particularly, precipitation hardening of grade 4568-177-00-I results in

substantially higher tensile strength (see A.5.2 and Table A.3).

Larger diameters may be specified in which case the parties shall agree the tensile strength at the time of enquiry and order.

When the tensile test of 4568-177-00-I is performed on test piece after precipitation hardening heat treatment (air cooling after heating at 470 ± 20 °C for up to 1 h) as agreed upon between the purchaser and supplier, the

increment in tensile strength shall be 250 MPa or over. This requirement applies for nominal diameters ≤6,0 mm.

---------------------- Page: 8 ----------------------
ISO 6931-1:2016(E)
© ISO 2016 – All rights reserved 5
Table 2 (continued)
a b c d e f
Tensile strength (MPa) for the following steel grades

4310-301-00-I 4325-302-00-E 4301-304-00-I 4401-316-00-I 4539-089-04-I 4462-318-03-I 4568-177-00-I

4315-304-51-I
Nominal Normal High tensile Normal High Normal tensile High tensile
diameter tensile strength tensile tensile strength strength
strength strength strength
mm (HS) (NS) - (HS) -
(NS) (NS) (HS)
min.

min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max.

5,00 < d ≤ 6,00 1 400 1 610 1 500 1 730 1 350 1 600 1 300 1 350 1 500 1 150 1 330 1 250 1 440 1 350 1 560 – – 1 300 1 500

6,00 < d ≤ 7,00 1 350 1 560 1 450 1 670 1 270 1 520 1 250 1 300 1 440 1 125 1 300 1 200 1 380 1 350 1 560 – – 1 250 1 440

7,00 < d ≤ 8,50 1 300 1 500 1 400 1 610 1 130 1 380 1 200 1 300 1 380 1 075 1 240 1 150 1 330 – – – – 1 250 1 440

8,50 < d ≤ 10,00 1 250 1 440 1 350 1 560 980 1 230 1 175 1 250 1 360 1 050 1 210 – – – – – – 1 250 1 440

Grade 4310-301-00-I and 4462-318-03-I can be delivered in normal tensile strength (NS) or high tensile strength (HS).

For steel 4568-177-00-I, the characteristics of the springs are not only determined by the characteristics of the drawn wire but also by the heat-treatment of the spring (see A.2). Therefore, the steel should be of a quality such

that by the heat treatment after drawing the mechanical properties are met.
Tensile strength calculated on actual diameter.

The range of tensile strength values within a production batch of the same heat shall be a maximum of 9 % of the minimum values in this table.

After straightening, it is recognized that the tensile strength may reduce by up to 10 % but the minimum values of this table have to be fulfilled.

When better formability is required, lower tensile strength values may be agreed upon.

The wire is supplied in the cold drawn condition. The tensile strength in the finished spring may be substantially influenced by a heat treatment; particularly, precipitation hardening of grade 4568-177-00-I results in

substantially higher tensile strength (see A.5.2 and Table A.3).

Larger diameters may be specified in which case the parties shall agree the tensile strength at the time of enquiry and order.

When the tensile test of 4568-177-00-I is performed on test piece after precipitation hardening heat treatment (air cooling after heating at 470 ± 20 °C for up to 1 h) as agreed upon between the purchaser and supplier, the

increment in tensile strength shall be 250 MPa or over. This requirement applies for nominal diameters ≤6,0 mm.

---------------------- Page: 9 ----------------------
ISO 6931-1:2016(E)

4.5.2 In addition to the requirements of Table 2, the maximum tensile strength range within one unit

package (individual coil, spool or reel, etc.) shall satisfy Table 3.

For straightened and cut lengths, the values of Table 3 apply for the individual bundles.

Table 3 — Tensile strength range within an individual unit package (coil/spool/bundle)

Wire diameter, d Max. range
mm MPa
d ≤ 1,50 100
1,50 < d ≤ 10,00 70
4.6 Technological properties
4.6.1 Coiling test

For evaluation of uniformity of coiling and surface condition, the coiling test may be applied to wire

with a diameter of 0,50 mm to 1,50 mm. The spring coiled in accordance with 5.4.3 shall show a defect

free surface condition without splits or fracture; the coil shall have uniform pitch of the turns and a fair

dimensional regularity of its diameter.

Although the usefulness of the coiling test is not generally recognized, it has been retained since it

offers the possibility of revealing internal stresses. If doubtful test results are obtained, the wire

concerned should not be rejected immediately but efforts should be made by the parties concerned to

elucidate the cause.
4.6.2 Wrapping test

The wrapping test may be applied to wire with a diameter of 0,30 mm to 3,00 mm. The wire shall not

show any sign of cracks or surface imperfections when closely wrapped eight turns around a mandrel

of a diameter equal to the wire size (see also 5.4.4).
4.6.3 Simple bend test

Where requested, the bend test may be applied for wire with a diameter over 3,00 mm. The wire shall

withstand the test without any sign of failure (see also 5.4.5).

NOTE In some applications, the material is severely deformed by bending. Such is the case for extension

springs with tight hooks, springs with bends on legs, spring wire forms, etc. In such cases, the bend test provides

for a wire test very close to actual use.
4.7 Supply conditions of wire on coils/reels and spools
4.7.1 General

The wire of each coil shall consist of one single length of wire originating from only one heat. It shall be

wound so that there are no kinks.

Where wire is delivered on spools, spoolless cores or carriers up to 10 % of delivery number may

consist of a maximum of two wire lengths. Joints on end product diameter shall be suitably marked and

labelled, unless otherwise agreed.
4.7.2 Coil size

The internal diameter of unit packages (coil/reels or spools) shall reach at least the values given in

Table 4, unless otherwise agreed.
6 © ISO 2016 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 6931-1:2016(E)
Table 4 — Wire diameter and associated minimum coil internal diameter
Wire diameter, d Minimum internal diameter
mm mm
d ≤ 0,18 To be agreed at the time of
enquiry and order
0,18 < d ≤ 0,28 100
0,28 < d ≤ 0,50 150
0,50 < d ≤ 0,70 180
0,70 < d ≤ 1,60 250
1,60 < d ≤ 4,50 400
4,50 < d 500
4.7.3 Circular wire cast

The wire shall be uniformly cast and take a circular cast. Unless otherwise specified, the wap diameter

of the wire supplied in coils/reels may expand when the binding wires are removed but should usually

not retract to less than the unit internal diameter, other than by agreement between supplier and

purchaser. The expansion shall be approximately even within a single unit package and within all the

units in a production batch.
4.7.4 Helix cast of wire

The wire shall be dead cast, free from helix cast. The requirement shall be considered fulfilled in the

case of wire below 5,00 mm if the following condition is satisfied.

An individual wap taken from a unit package and freely hung on a hook may show an axial displacement,

f , at the ends of the wap (see Figure 1); the displacement f shall not exceed a value given by Formula (1):

a a
02, W
f £ (1)
where
f is the axial displacement in mm;
W is the diameter of the free wap in mm;
d is the diameter of the wire in mm.
Figure 1 — Helix cast of wire
© ISO 2016 – All rights reserved 7
---------------------- Page: 11 ----------------------
ISO 6931-1:2016(E)
4.8 Surface quality

4.8.1 The surface of the wire shall be, as far as practically possible, free from grooves, pits and other

surface defects, which could impair proper use of the wire. One method to reveal surface discontinuities

is the reverse torsion test (see 5.4.6).

4.8.2 In cases where the wire is intended for high-duty springs, the purchaser and the supplier may

agree at the time of order about special surface requirements and tests.
4.9 Inner soundness

The wire shall be sound and free from any inhomogenity or defect which significant

...

NORME ISO
INTERNATIONALE 6931-1
Troisième édition
2016-05-15
Aciers inoxydables pour ressorts —
Partie 1:
Fils
Stainless steels for springs —
Part 1: Wire
Numéro de référence
ISO 6931-1:2016(F)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 6931-1:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 6931-1:2016(F)

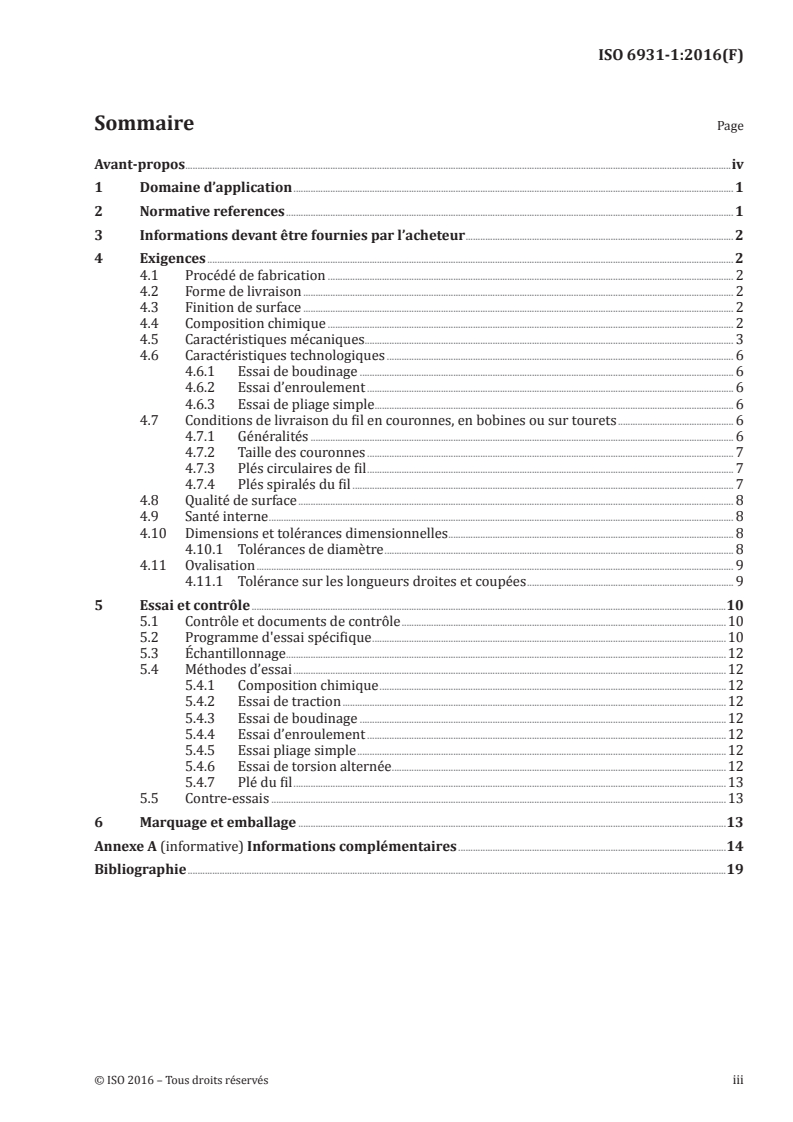

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Normative references ...................................................................................................................................................................................... 1

3 Informations devant être fournies par l’acheteur ............................................................................................................. 2

4 Exigences ...................................................................................................................................................................................................................... 2

4.1 Procédé de fabrication ..................................................................................................................................................................... 2

4.2 Forme de livraison ............................................................................................................................................................................... 2

4.3 Finition de surface ............................................................................................................................................................................... 2

4.4 Composition chimique ..................................................................................................................................................................... 2

4.5 Caractéristiques mécaniques ...................................................................................................................................................... 3

4.6 Caractéristiques technologiques ............................................................................................................................................. 6

4.6.1 Essai de boudinage ........................................................................................................................................................ 6

4.6.2 Essai d’enroulement ..................................................................................................................................................... 6

4.6.3 Essai de pliage simple .................. ......................................................................................................................... ....... 6

4.7 Conditions de livraison du fil en couronnes, en bobines ou sur tourets ............................................... 6

4.7.1 Généralités ............................................................................................................................................................................ 6

4.7.2 Taille des couronnes ..................................................................................................................................................... 7

4.7.3 Plés circulaires de fil ..................................................................................................................................................... 7

4.7.4 Plés spiralés du fil ........................................................................................................................................................... 7

4.8 Qualité de surface ................................................................................................................................................................................. 8

4.9 Santé interne ............................................................................................................................................................................................. 8

4.10 Dimensions et tolérances dimensionnelles .................................................................................................................... 8

4.10.1 Tolérances de diamètre .............................................................................................................................................. 8

4.11 Ovalisation .................................................................................................................................................................................................. 9

4.11.1 Tolérance sur les longueurs droites et coupées .................................................................................... 9

5 Essai et contrôle .................................................................................................................................................................................................10

5.1 Contrôle et documents de contrôle ....................................................................................................................................10

5.2 Programme d'essai spécifique ................................................................................................................................................10

5.3 Échantillonnage ...................................................................................................................................................................................12

5.4 Méthodes d’essai ................................................................................................................................................................................12

5.4.1 Composition chimique .............................................................................................................................................12

5.4.2 Essai de traction ............................................................................................................................................................12

5.4.3 Essai de boudinage .....................................................................................................................................................12

5.4.4 Essai d’enroulement ..................................................................................................................................................12

5.4.5 Essai pliage simple ......................................................................................................................................................12

5.4.6 Essai de torsion alternée ........................................................................................................................................12

5.4.7 Plé du fil ................................................................................................................................................................................13

5.5 Contre-essais .........................................................................................................................................................................................13

6 Marquage et emballage ..............................................................................................................................................................................13

Annexe A (informative) Informations complémentaires .............................................................................................................14

Bibliographie ...........................................................................................................................................................................................................................19

© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 6931-1:2016(F)

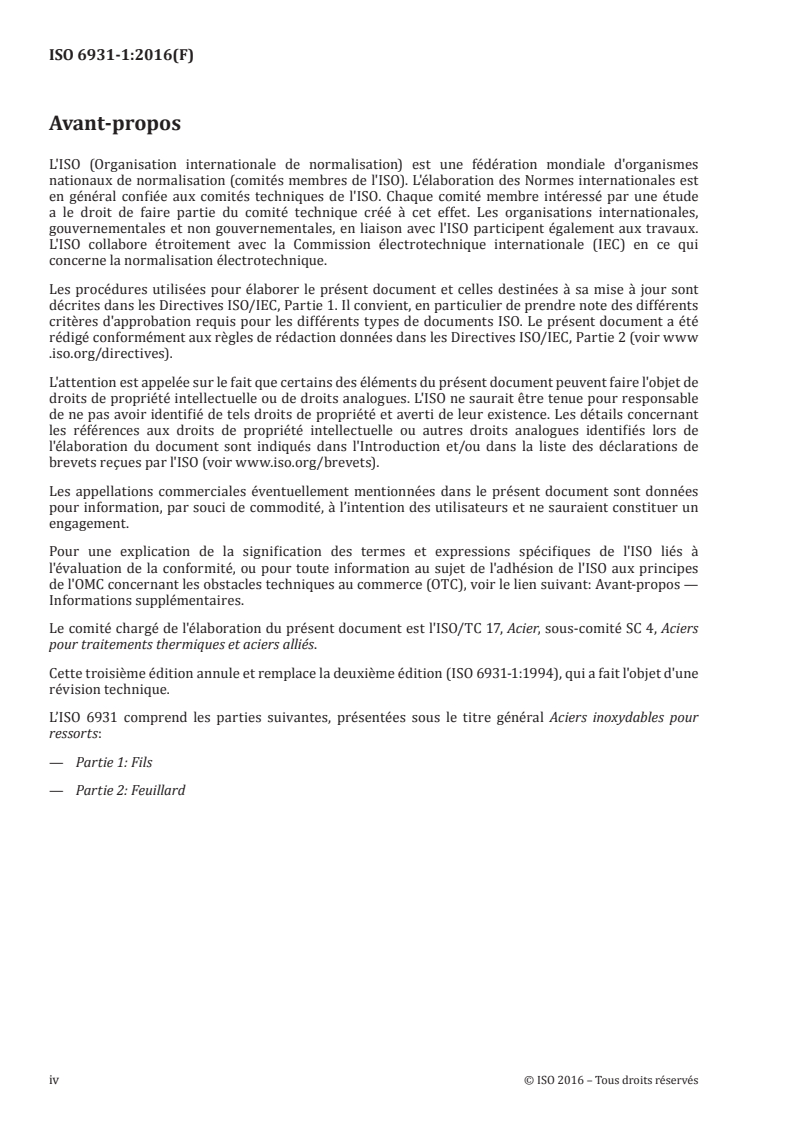

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

. i s o . or g / d i r e c t i ve s).

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir w w w . i s o . or g / br e ve t s).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à

l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux principes

de l'OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —

Informations supplémentaires.

Le comité chargé de l'élaboration du présent document est l'ISO/TC 17, Acier, sous-comité SC 4, Aciers

pour traitements thermiques et aciers alliés.

Cette troisième édition annule et remplace la deuxième édition (ISO 6931-1:1994), qui a fait l'objet d'une

révision technique.

L’ISO 6931 comprend les parties suivantes, présentées sous le titre général Aciers inoxydables pour

ressorts:
— Partie 1: Fils
— Partie 2: Feuillard
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 6931-1:2016(F)
Aciers inoxydables pour ressorts —
Partie 1:
Fils
1 Domaine d’application

La présente partie de l'ISO 6931 spécifie les nuances d'acier inoxydable qui sont habituellement utilisées

à l'état tréfilé à froid sous forme de fils de section transversale circulaire d'un diamètre pouvant

atteindre 10,00 mm, destinés à la fabrication de ressorts et de parties de ressorts soumis à des effets

corrosifs et parfois à des températures moyennement élevées (voir Annexe A).

Certaines des nuances d'acier couvertes par l'ISO 16143-2 sont également utilisées dans une moindre

mesure pour la fabrication de ressorts. Dans ces cas, les caractéristiques mécaniques (résistance à la

traction, etc.) feront l'objet d'un accord entre l'acheteur et le producteur. De la même manière, il est

possible de commander des fils dont les diamètres sont compris entre 10,00 mm et 15,00 mm, sur la

base des spécifications de la présente partie de l’ISO 6931; dans ce cas, les parties s'entendront sur les

caractéristiques mécaniques requises.

Outre les spécifications de la présente partie de l’ISO 6931, les conditions techniques générales de

livraison de l'ISO 404 sont applicables.
2 Normative references

Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent

document et sont indispensables pour son application. Pour les références datées, seule l’édition citée

s’applique. Pour les références non datées, la dernière édition du document de référence s'applique (y

compris les éventuels amendements).

ISO 377, Acier et produits en acier — Position et préparation des échantillons et éprouvettes pour essais

mécaniques

ISO 404, Aciers et produits sidérurgiques — Conditions générales techniques de livraison

ISO 6892-1, Matériaux métalliques — Essai de traction — Partie 1: Méthode d'essai à température ambiante

ISO 10474, Aciers et produits sidérurgiques — Documents de contrôle

ISO 14284, Fontes et aciers — Prélèvement et préparation des échantillons pour la détermination de la

composition chimique
ISO 15510, Aciers inoxydables — Composition chimique

ISO 16143-2, Aciers inoxydables pour usage général — Partie 2: Demi-produits, barres, fils machine et

profils en acier résistant à la corrosion

ISO 22034-1, Fil et produits de fil en acier — Partie 1: Méthodes d'essai générales

ISO 22034-2, Fil produits de fil en acier — Partie 2: Tolérances sur les dimensions des fils

ISO/TS 4949, Désignations des aciers fondées sur des lettres symboles

ISO/TR 9769, Aciers et fontes — Vue d'ensemble des méthodes d'analyse disponibles

© ISO 2016 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 6931-1:2016(F)
3 Informations devant être fournies par l’acheteur

L’acheteur doit clairement indiquer, dans son appel d’offres ou dans sa commande, la désignation du

produit et les informations suivantes:
a) la quantité requise;
b) le terme fil pour ressort ou redressé et coupé à longueur;
c) la référence de la présente partie de l'ISO 6931: ISO 6931-1;

d) la nuance de l'acier (voir Tableau 1); et pour les nuances 4301-304-00-I, 4310-301-00-I et 4462-318-

03-I, également le niveau de résistance à la traction (voir Tableau 2);

e) le diamètre nominal du fil et la classe pour la tolérance de diamètre (voir Tableau 5) et pour les fils

coupés à longueur, la longueur et la classe de tolérance de la longueur (voir Tableau 6);

f) la finition de surface (voir 4.3, c’est à dire le revêtement);
g) la forme de livraison (voir 4.2);
h) le type de document de contrôle à fournir (voir 5.1);
i) tout accord particulier conclu.

EXEMPLE 2 t de fil en acier inoxydable pour ressort conformément à la présente partie de l'ISO 6931, de

nuance 4310-301-00-I, de niveau normal de résistance à la traction et de diamètre nominal 2,50 mm, de classe de

tolérance de diamètre T15, en bobines avec un document de contrôle 3.1 suivant l’ISO 10474.

2 t de fil d’acier pour ressort ISO 6931‑1 – 4310 301‑00‑I – NS – 2,50 T15 ‑ en bobines, ISO 10474 – 3.1

4 Exigences
4.1  Procédé de fabrication

Sauf accord contraire au moment de la commande, il appartient au fabricant de choisir les procédés

de fabrication utilisés pour l'élaboration du fil en acier inoxydable. La condition de départ (+AT:

hypertrempé) du fil (machine) est spécifiée dans l'ISO 16143-2.
4.2  Forme de livraison

Le fil doit être livré en bobines, en couronnes, sur tourets sans support ou dans des paniers. Plusieurs

bobines peuvent être groupées dans un panier. Sauf spécification contraire, le choix d’une forme

de livraison doit être laissé au fabricant. Celui-ci doit toutefois informer l’acheteur de la forme de la

livraison.

Les exigences de livraison sont spécifiées en 4.7. Le fil en longueurs droites est généralement fourni en

fardeaux.
4.3  Finition de surface

Le fil peut être revêtu ou non. Le revêtement spécifique et la finition de surface du fil pour ressorts en

acier inoxydable doivent faire l’objet d’un accord au moment de l'appel d'offres et de la commande; ils

peuvent par exemple être: non revêtus, à finition polie, ou nickelés.
4.4  Composition chimique

4.4.1  Les exigences relatives à la composition chimique indiquée au Tableau 1 s'appliquent à l’analyse

de coulée.
2 © ISO 2016 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 6931-1:2016(F)

4.4.2  Les écarts admissibles de l’analyse sur produit par rapport aux valeurs spécifiées au Tableau 1

doivent être conformes aux dispositions de l'ISO 16143-2. Pour une même coulée, l’écart d’un élément

à l’analyse sur produit peut être seulement inférieur à la valeur minimale ou seulement supérieur à la

valeur maximale de l'étendue spécifiée pour l’analyse de coulée, mais pas les deux en même temps.

Tableau 1 — Composition chimique (analyse de coulée)
a, b
Nuance d'acier % en masse
Désignation Désignation C Si Mn P S Cr Mo Ni Autres
c c
symbolique numérique éléments
Aciers austénitiques
0,05 16,0 à 6,0 à
X10CrNi18-8 4310-301-00-I 2,00 2,00 0,045 0,015 0,80 N: 0,10
à 0,15 19,0 9,5
0,030 17,0 à 8,0 à
X9CrNi18-9 4325-302-00-E 1,00 2,00 0,045 0,030 - N: 0,10
à 0,15 19,0 10,0
N: 0,10 à 0,30
18,0 à 7,0 à
X5CrNiN19-9 4315-304-51-I 0,08 1,00 2,50 0,045 0,030 -
20,0 10,5
Nb: 0,15
17,5 à 8,0 à
X5CrNi18-10 4301-304-00-I 0,07 1,00 2,00 0,045 0,015 - N: 0,10
19,5 10,5
16,5 à 2,00 à 10,0 à
d d f
X5CrNiMo17-12-2 4401-316-00-I 0,07 1,00 2,00 0,045 0,015 N: 0,10
18,5 3,0 13,0
X1NiCrMo- 19,0 à 4,0 à 23,5 à N: 0,15
4539-089-04-I 0,020 0,75 2,00 0,035 0,015
Cu25-20-5 22,0 5,0 26,0 Cu: 1,20 à 2,00
Acier austéno-ferritique (duplex)
X2CrNi- 4462-318- 21,0 à 2, 50 à 4,5 à
0,030 1,00 2,00 0,035 0,015 N: 0,10 à 0,22
MoN22-5-3 03-I 23,0 3,5 6,5
Acier à durcissement par précipitation
16,0 à 7,0 à
X7CrNiAl17-7 4568-177-00-I 0,09 0,70 1,00 0,040 0,015 - Al: 0,70 à 1,50
18,0 8,5
Valeurs maximales, sauf indication contraire.
D'autres compositions chimiques peuvent être utilisées après accord.

Les désignations symboliques et numériques sont établies respectivement conformément à l'ISO/TS 4949 et

l’ISO 15510.

L’acier 4436-316-00-I peut être utilisé pour obtenir une résistance à la corrosion plus élevée que celle de

l’acier 4401-316-00-I, les spécifications de la présente partie de l'ISO 6931 étant applicables à l’acier 4401-316-00-I.

Dans l'ISO 15510 et l’ISO 16143, cette nuance d'acier est donnée avec 6,5 % à 7,8 % de Ni; pour l'application des

ressorts, ces valeurs sont portées aux valeurs indiquées dans le tableau.

Ces aciers sont donnés dans l'ISO 15510 et l’ISO 16143 avec S max. 0,030; pour l'application des ressorts, cette

valeur est diminuée jusqu'à la valeur indiquée dans le tableau.
4.5  Caractéristiques mécaniques

4.5.1  Concernant la résistance à la traction à l'état tréfilé, les valeurs indiquées au Tableau 2 doivent

s’appliquer.
© ISO 2016 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 6931-1:2016(F)
4 © ISO 2016 – Tous droits réservés
Tableau 2 — Résistance à la traction à l’état tréfilé
a b c d e f
Résistance à la traction (MPa) des nuances d'acier suivantes

4310-301-00-I 4325-302-00-E 4301-304-00-I 4401-316- 4539-089- 4462-318-03-I 4568‑177‑00‑I

4315-304-51-I 00-I 04-I
Diamètre Résistance Résistance min. max. Résis- Résis- Résistance Résistance
nominal standard à élevée à la tance tance éle- standard à la élevée à la trac-
la traction traction standard vée à la traction tion
(NS) (HS) à la trac- traction (NS) (HS)
tion (NS) (HS)
min. max. min. max. min. max. min. max.
min. min. max. min. max. min. max. min. max.

d ≤ 0,20 2 200 2 530 2 350 2 710 2 150 2 400 2 000 2 150 2 300 1 725 1 990 1 600 1 840 2 150 2 480 2 370 2 730 1 975 2 280

0,20 < d ≤ 0,30 2 150 2 480 2 300 2 650 2 050 2 300 1 975 2 050 2 280 1 700 1 960 1 550 1 790 2 100 2 420 2 370 2 730 1 950 2 250

0,30 < d ≤ 0,40 2 100 2 420 2 250 2 590 2 050 2 300 1 925 2 050 2 220 1 675 1 930 1 550 1 790 2 000 2 300 2 370 2 730 1 925 2 220

0,40 < d ≤ 0,50 2 050 2 360 2 200 2 530 1 950 2 200 1 900 1 950 2 190 1 650 1 900 1 500 1 750 2 000 2 300 2 370 2 730 1 900 2 190

0,50 < d ≤ 0,65 2 000 2 300 2 150 2 480 1 900 2 150 1 850 1 950 2 130 1 625 1 870 1 450 1 670 1 900 2 190 2 370 2 730 1 850 2 130

0,65 < d ≤ 0,80 1 950 2 250 2 100 2 420 1 850 2 100 1 800 1 850 2 070 1 600 1 840 1 450 1 670 1 900 2 190 2 230 2 570 1 825 2 100

0,80 < d ≤ 1,00 1 900 2 190 2 050 2 360 1 850 2 100 1 775 1 850 2 050 1 575 1 820 1 400 1 610 1 800 2 070 2 140 2 470 1 800 2 070

1,00 < d ≤ 1,25 1 850 2 130 2 000 2 300 1 750 2 000 1 725 1 750 1 990 1 550 1 790 1 350 1 560 1 800 2 070 2 090 2 410 1 750 2 020

1,25 < d ≤ 1,50 1 800 2 070 1 950 2 250 1 700 1 950 1 675 1 750 1 930 1 500 1 730 1 350 1 560 1 700 1 960 2 090 2 410 1 700 1 960

1,50 < d ≤ 1,75 1 750 2 020 1 900 2 190 1 650 1 900 1 625 1 650 1 870 1 450 1 670 1 300 1 500 1 700 1 960 2 000 2 300 1 650 1 900

1,75 < d ≤ 2,00 1 700 1 960 1 850 2 130 1 650 1 900 1 575 1 650 1 820 1 400 1 610 1 300 1 500 1 700 1 960 2 000 2 300 1 600 1 840

2,00 < d ≤ 2,50 1 650 1 900 1 750 2 020 1 550 1 800 1 525 1 550 1 760 1 350 1 560 1 300 1 500 1 550 1 790 1 900 2 190 1 550 1 790

2,50 < d ≤ 3,00 1 600 1 840 1 700 1 960 1 450 1 700 1 475 1 550 1 700 1 300 1 500 1 300 1 500 1 550 1 790 1 860 2 140 1 500 1 730

Les nuances 4310-301-00-I et 4462-318-03-I peuvent être livrées avec une résistance standard à la traction (NS) ou avec une résistance élevée à la traction (HS).

En ce qui concerne l'acier 4568-177-00-I, les caractéristiques du ressort ne sont pas seulement déterminées par les caractéristiques du fil à l'état tréfilé, mais également par le traitement thermique du

ressort (voir A.2). Par conséquent, il convient que la qualité de l'acier lui permette de présenter certaines caractéristiques mécaniques dans des conditions de traitement thermique après le tréfilage.

Résistance à la traction calculée sur le diamètre réel.

L'étendue des valeurs de résistance à la traction, dans un lot de production de la même coulée, doit être au plus égale à 9 % des valeurs minimales indiquées dans ce tableau.

Après dressage, il est reconnu que la résistance à la traction peut être réduite jusqu’à 10 % maximum, mais les valeurs minimales de ce tableau doivent être satisfaites.

Lorsqu’une meilleure aptitude au formage est requise, les parties peuvent convenir de valeurs de résistance à la traction plus faibles.

Le fil est livré à l’état tréfilé à froid. La résistance à la traction du ressort fini peut être considérablement modifiée par un traitement thermique; en particulier, un durcissement par précipitation

de la nuance 4568-177-00-I conduit à une résistance à la traction bien plus élevée (voir A.5.2 et Tableau A.3).

Des diamètres plus grands peuvent être spécifiés. Dans ce cas, les parties concernées doivent convenir de la résistance à la traction au moment de l'appel d'offres et de la commande.

Lorsque l'essai de traction de 4568-177-00-I est effectué sur l'éprouvette après un traitement thermique de durcissement par précipitation (refroidissement à l'air après chauffage à 470 ± 20 °C

pendant 1 h maximum) comme convenu entre l'acheteur et le fournisseur, l'augmentation de la résistance à la traction doit être de 250 MPa ou plus. Cette exigence s'applique aux diamètres

nominaux ≤ 6,0 mm.
---------------------- Page: 8 ----------------------
ISO 6931-1:2016(F)
© ISO 2016 – Tous droits réservés 5
Tableau 2 (suite)
a b c d e f
Résistance à la traction (MPa) des nuances d'acier suivantes

4310-301-00-I 4325-302-00-E 4301-304-00-I 4401-316- 4539-089- 4462-318-03-I 4568‑177‑00‑I

4315-304-51-I 00-I 04-I
Diamètre Résistance Résistance min. max. Résis- Résis- Résistance Résistance
nominal standard à élevée à la tance tance éle- standard à la élevée à la trac-
la traction traction standard vée à la traction tion
(NS) (HS) à la trac- traction (NS) (HS)
tion (NS) (HS)
min. max. min. max. min. max. min. max.
min. min. max. min. max. min. max. min. max.

3,00 < d ≤ 3,50 1 550 1 790 1 650 1 900 1 450 1 700 1 425 1 450 1 640 1 250 1 440 1 300 1 500 1 550 1 790 1 850 2 050 1 450 1 670

3,50 < d ≤ 4,25 1 500 1 730 1 600 1 840 1450 1 700 1 400 1 450 1 610 1 225 1 410 1 250 1 440 1 450 1 670 1 750 1 950 1 400 1 610

4,25 < d ≤ 5,00 1 450 1 670 1 550 1 790 1 350 1 600 1 350 1 350 1 560 1 200 1 380 1 250 1 440 1 450 1 670 1 700 1 900 1 350 1 560

5,00 < d ≤ 6,00 1 400 1 610 1 500 1 730 1 350 1 600 1 300 1 350 1 500 1 150 1 330 1 250 1 440 1 350 1 560 – – 1 300 1 500

6,00 < d ≤ 7,00 1 350 1 560 1 450 1 670 1 270 1 520 1 250 1 300 1 440 1 125 1 300 1 200 1 380 1 350 1 560 – – 1 250 1 440

7,00 < d ≤ 8,50 1 300 1 500 1 400 1 610 1 130 1 380 1 200 1 300 1 380 1 075 1 240 1 150 1 330 – – – – 1 250 1 440

8,50 < d ≤ 10,00 1 250 1 440 1 350 1 560 980 1 230 1 175 1 250 1 360 1 050 1 210 – – – – – – 1 250 1 440

Les nuances 4310-301-00-I et 4462-318-03-I peuvent être livrées avec une résistance standard à la traction (NS) ou avec une résistance élevée à la traction (HS).

En ce qui concerne l'acier 4568-177-00-I, les caractéristiques du ressort ne sont pas seulement déterminées par les caractéristiques du fil à l'état tréfilé, mais également par le traitement thermique du

ressort (voir A.2). Par conséquent, il convient que la qualité de l'acier lui permette de présenter certaines caractéristiques mécaniques dans des conditions de traitement thermique après le tréfilage.

Résistance à la traction calculée sur le diamètre réel.

L'étendue des valeurs de résistance à la traction, dans un lot de production de la même coulée, doit être au plus égale à 9 % des valeurs minimales indiquées dans ce tableau.

Après dressage, il est reconnu que la résistance à la traction peut être réduite jusqu’à 10 % maximum, mais les valeurs minimales de ce tableau doivent être satisfaites.

Lorsqu’une meilleure aptitude au formage est requise, les parties peuvent convenir de valeurs de résistance à la traction plus faibles.

Le fil est livré à l’état tréfilé à froid. La résistance à la traction du ressort fini peut être considérablement modifiée par un traitement thermique; en particulier, un durcissement par précipitation

de la nuance 4568-177-00-I conduit à une résistance à la traction bien plus élevée (voir A.5.2 et Tableau A.3).

Des diamètres plus grands peuvent être spécifiés. Dans ce cas, les parties concernées doivent convenir de la résistance à la traction au moment de l'appel d'offres et de la commande.

Lorsque l'essai de traction de 4568-177-00-I est effectué sur l'éprouvette après un traitement thermique de durcissement par précipitation (refroidissement à l'air après chauffage à 470 ± 20 °C

pendant 1 h maximum) comme convenu entre l'acheteur et le fournisseur, l'augmentation de la résistance à la traction doit être de 250 MPa ou plus. Cette exigence s'applique aux diamètres

nominaux ≤ 6,0 mm.
---------------------- Page: 9 ----------------------
ISO 6931-1:2016(F)

4.5.2  Outre les exigences du Tableau 2, l’étendue maximale de la résistance à la traction au sein d’un

conditionnement unitaire (couronnes, bobines ou tourets individuels, etc.) doit satisfaire celles du

Tableau 3.

En ce qui concerne les longueurs droites et coupées, les valeurs du Tableau 3 sont applicables aux

différents fardeaux.

Tableau 3 — Étendue de la résistance à la traction au sein d'un conditionnement unitaire

(couronne/bobine/fardeau)
Diamètre du fil, d Étendue maximale
mm MPa
d ≤ 1,50 100
1,50 < d ≤ 10,00 70
4.6  Caractéristiques technologiques
4.6.1  Essai de boudinage

Afin d'évaluer l'uniformité de l’enroulement du fil et son état de surface, l’essai de boudinage peut être

effectué sur un fil de diamètre compris entre 0,50 mm et 1,50 mm. Le boudin formé conformément à

5.4.3 doit présenter une surface sans défauts et sans fissuration ou rupture; la bobine doit présenter un

pas uniforme des spires et une bonne régularité dimensionnelle de son diamètre.

Bien que l’utilité de cet essai ne soit généralement pas reconnue, il a été adopté car il permet la détection

de contraintes internes. En cas de doute sur les résultats d’essai, il convient de ne pas refuser le fil

immédiatement et il convient que les parties concernées tentent de remédier aux causes du problème.

4.6.2  Essai d’enroulement

L'essai d'enroulement peut être réalisé sur un fil de diamètre compris entre 0,30 mm et 3,00 mm. Le fil

ne doit laisser apparaître aucun signe de fissures ou imperfections de surface lorsqu'il est étroitement

enroulé sur huit spires autour d'un mandrin de diamètre égal à celui du fil (voir également 5.4.4).

4.6.3  Essai de pliage simple

Si nécessaire, l'essai de pliage peut être réalisé sur un fil de diamètre supérieur à 3,00 mm. Le fil doit

résister à l'essai et ne présenter aucun signe de rupture (voir également 5.4.5).

NOTE Dans certaines applications, le matériau est fortement déformé par le pliage. C'est par exemple le cas

des ressorts de traction à boucles serrées, des ressorts avec cambrage sur tiges, des pièces de forme, etc. Dans de

tels cas, l'essai de pliage constitue un essai très proche de la condition d'utilisation.

4.7  Conditions de livraison du fil en couronnes, en bobines ou sur touret
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
