ISO 1179-4:2007

Connections for general use and fluid power - Ports and stud ends with ISO 228-1 threads with elastomeric or metal-to-metal sealing - Part 4: Stud ends for general use only with metal-to-metal sealing (type B)

ISO 1179-4:2007 specifies dimensions, performance requirements and test procedures for stud ends with ISO 228-1 threads and metal-to-metal sealing for general use only. These stud ends should not be used for leak-free hydraulic fluid power applications.

Raccordements pour applications générales et transmissions hydrauliques et pneumatiques — Orifices et éléments mâles à filetage ISO 228-1 et joint en élastomère ou étanchéité métal sur métal — Partie 4: Éléments mâles pour applications générales uniquement avec étanchéité métal sur métal (type B)

L'ISO 1179-4:2007 spécifie les dimensions, les exigences de performance et les modes opératoires d'essai des éléments mâles à filetage ISO 228-1 et l'étanchéité métal sur métal pour les applications générales uniquement. Ces éléments mâles ne doivent pas être utilisés pour des applications de transmissions hydrauliques étanches.

General Information

• Status: Published
• Publication Date: 12-Aug-2007
• ICS: 23.100.40 - Piping and couplings
• Technical Committee: ISO/TC 131/SC 4 - Connectors and similar products and components
• Drafting Committee: ISO/TC 131/SC 4/WG 1 - Ports and connector stud ends
• Current Stage: 9020 - International Standard under periodical review
• Start Date: 15-Oct-2025
• Completion Date: 15-Oct-2025

Relations

• Revises: ISO 1179:1981 - Pipe connections, threaded to ISO 228/1, for plain end steel and other metal tubes in industrial applications
• Effective Date: 15-Apr-2008

Overview

ISO 1179-4:2007 specifies dimensions, performance requirements and test procedures for stud ends with ISO 228-1 threads and metal-to-metal sealing intended for general use (type B). The standard applies to stud ends used with ports and connectors in fluid conveyance systems but explicitly states these stud ends should not be used for leak‑free hydraulic fluid power applications. Stud ends conforming to ISO 1179-4 are intended for use up to defined working pressures depending on series (S, L, LL) and require manufacturer testing to verify rated performance.

Key topics and technical requirements

• Threading and sealing: Uses ISO 228-1 pipe threads; sealing is metal‑to‑metal (no elastomeric O‑ring).
• Dimensions and tolerances: Detailed geometries and hexagon tolerances (ISO 4759‑1 product grade C) are provided (Figure/Table references in the standard).
• Working pressures by series: Typical permissible working pressures (for low carbon steel parts) are:
  • S series: up to 40 MPa (400 bar)
  • L series: up to 25 MPa (250 bar)
  • LL series: up to 10 MPa (100 bar)
• Performance tests:
  • Burst (failure) test: three samples, with a required burst-to-working pressure ratio of 4:1.
  • Cyclic endurance (impulse) test: six samples must survive 1,000,000 cycles at the specified impulse pressure.
  • Test blocks and procedures reference ISO 19879 (materials, pressure rise rate, lubrication).
• Material and finishing: Typical test materials are low carbon steel with plating; manufacturers must certify hardness and tensile values in test reports.
• Assembly considerations: Metal-to-metal sealing deforms the port sealing face-safe reassembly is not possible. Test torques are specified (Table 3) for qualification; note: these torques are for testing only-actual assembly torque depends on lubrication, coating and surface finish.
• Designation and identification: Stud ends are designated with the part reference (ISO 1179-4), thread size and series (e.g., “Stud end ISO 1179-4 - G 3/8 A-S”).

Applications and who uses it

ISO 1179-4 is relevant to:

• Hydraulic and pneumatic component manufacturers producing threaded stud ends and connectors for general use
• Test laboratories performing burst and impulse qualification
• Design engineers and procurement teams specifying threaded connections for piping, hose fittings, and tube assemblies where metal-to-metal sealing is acceptable
• Maintenance and quality assurance personnel validating connector performance and traceability

This standard is particularly useful when ISO 228-1 threaded stud ends with metal sealing are required and when users need a clear testing and designation framework.

Related standards

• ISO 1179 parts 1–3 (ports and other stud end types)
• ISO 228-1 (pipe thread dimensions)
• ISO 19879 (test methods for metallic tube connections)
• ISO 6149, ISO 8434 series (related hydraulic/connector standards)

Keywords: ISO 1179-4:2007, stud ends, ISO 228-1, metal-to-metal sealing, fluid power, working pressure, burst test, impulse test, connector standards.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 1179-4
First edition
2007-08-15
Connections for general use and fluid
power — Ports and stud ends with
ISO 228-1 threads with elastomeric or
metal-to-metal sealing —
Part 4:
Stud ends for general use only with
metal-to-metal sealing (type B)
Raccordements pour applications générales et transmissions
hydrauliques et pneumatiques — Orifices et éléments mâles à filetage
ISO 228-1 et joint en élastomère ou étanchéité métal sur métal —
Partie 4: Éléments mâles pour applications générales uniquement avec
étanchéité métal sur métal (type B)

Reference number
©
ISO 2007
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2007 – All rights reserved

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 1179-4 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 4,
Connectors and similar products and components.
This first edition of ISO 1179-4, together with ISO 1179-1, ISO 1179-2 and ISO 1179-3, cancels and replaces
ISO 1179:1981 which has been technically revised.
ISO 1179 consists of the following parts, under the general title Connections for general use and fluid
power — Ports and stud ends with ISO 228-1 threads with elastomeric or metal-to-metal sealing:
⎯ Part 1: Threaded ports
⎯ Part 2: Heavy-duty (S series) and light-duty (L series) stud ends with elastomeric sealing (type E)
⎯ Part 3: Light-duty (L series) stud ends with sealing by O-ring with retaining ring (types G and H)
⎯ Part 4: Stud ends for general use only with metal-to-metal sealing (type B)
Introduction
In fluid power systems, power is transmitted and controlled through a fluid (liquid or gas) under pressure within
a circuit. In general applications, a fluid may be conveyed under pressure. Components are connected
through their threaded ports by fluid conductor connectors to tubes and pipes or to hose fittings and hoses.
For threaded ports and stud ends specified in new designs in hydraulic fluid power applications,
ISO/TC 131/SC 4 recommends that the ISO 6149 series be used because these International Standards
specify ports and stud ends with metric threads and O-ring sealing and because the sub-committee would like
to help users by recommending one preferred system. ISO/TC 131/SC 4 further recommends that threaded
ports and stud ends in accordance with the ISO 1179 series, ISO 9974 series and ISO 11926 series not be
used for new designs in hydraulic fluid power applications; these International Standards will be maintained
because they specify ports and stud ends that are currently used in hydraulic systems worldwide.
For threaded ports and stud ends specified in new designs in pneumatic fluid power applications,
ISO/TC 131/SC 4 recommends that ISO 16030 be used, except where products are to interface with ISO 7-1
threads, because the sub-committee would like to help users by recommending one preferred system.
ISO/TC 131/SC 4 further recommends that threaded ports and stud ends in accordance with the ISO 1179
series not be used for new designs in pneumatic fluid power applications; these International Standards will be
maintained because they specify ports and stud ends that are currently used in pneumatic systems worldwide.
Significant testing over more than 30 years of use has confirmed the performance requirements of connection
ends made from carbon steel. The stud end connections specified in ISO 1179 parts 2, 3 and 4 apply to
connectors detailed in ISO 8434 parts 1, 2 and 4.

iv © ISO 2007 – All rights reserved

INTERNATIONAL STANDARD ISO 1179-4:2007(E)

Connections for general use and fluid power — Ports and stud
ends with ISO 228-1 threads with elastomeric or metal-to-metal
sealing —
Part 4:
Stud ends for general use only with metal-to-metal sealing
(type B)
1 Scope
This part of ISO 1179 specifies dimensions, performance requirements and test procedures for stud ends with
ISO 228-1 threads and metal-to-metal sealing for general use only. These stud ends should not be used for
leak-free hydraulic fluid power applications.
Stud ends in accordance with this part of ISO 1179 may be used at working pressures up to 40 MPa (400 bar)
for the S series, up to 25 MPa (250 bar) for the L series, and up to 10 MPa (100 bar) for the LL series. The
permissible working pressure depends upon size, materials, design, working conditions, application, etc.
Conformance to the dimensional information in this part of ISO 1179 does not guarantee rated performance.
Each manufacturer shall perform tests according to the specification contained in this part of ISO 1179 in
order to ensure that components made to this part of ISO 1179 comply with the performance ratings.
NOTE 1 This part of ISO 1179 applies to connectors detailed in ISO 8434-1 and ISO 8434-2.
NOTE 2 The introduction of this part of ISO 1179 gives recommendations for ports and stud ends to be used for new
designs in hydraulic and pneumatic fluid power applications.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 228-1, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions,
tolerances and designation
ISO 4759-1:2000, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B
and C
ISO 5598, Fluid power systems and components — Vocabulary
ISO 19879, Metallic tube connections for fluid power and general use — Test methods for hydraulic fluid
power connections
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 apply.
4 Dimensions
ISO 1179-4 stud ends shall conform to the dimensions given in Figure 1 and Table 1. Hexagonal tolerances
across flats shall be according to ISO 4759-1:2000, product grade C.
5 Requirements
5.1 Working pressure
ISO 1179-4 stud ends made of low carbon steel shall be designed for use at the working pressures given in
Table 2.
5.2 Performance
ISO 1179-4 stud ends made of low carbon steel shall meet or exceed the burst and impulse pressures given
in Table 2, when tested in accordance with Clause 7 and assembled using the torques in Table 3.
6 Metal-to-metal sealing
The machined seal edge is compressed during assembly.
...

NORME ISO
INTERNATIONALE 1179-4
Première édition
2007-08-15
Raccordements pour applications
générales et transmissions hydrauliques
et pneumatiques — Orifices et éléments
mâles à filetage ISO 228-1 et joint en
élastomère ou étanchéité métal sur
métal —
Partie 4:
Éléments mâles pour applications
générales uniquement avec étanchéité
métal sur métal (type B)
Connections for general use and fluid power — Ports and stud ends
with ISO 228-1 threads with elastomeric or metal-to-metal sealing —
Part 4: Stud ends for general use only with metal-to-metal sealing
(type B)
Numéro de référence
©
ISO 2007
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2007 – Tous droits réservés

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 1179-4 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 4, Raccords, produits similaires et leurs composants.
Cette première édition de l'ISO 1179-4, conjointement avec l'ISO 1179-1, l'ISO 1179-2 et l'ISO 1179-3, annule
et remplace l'ISO 1179:1981, qui a fait l'objet d'une révision technique.
L'ISO 1179 comprend les parties suivantes, présentées sous le titre général Raccordements pour applications
générales et transmissions hydrauliques et pneumatiques — Orifices et éléments mâles à filetage ISO 228-1
et joint en élastomère ou étanchéité métal sur métal:
⎯ Partie 1: Orifices filetés
⎯ Partie 2: Éléments mâles de séries légère (série L) et lourde (série S) avec joint en élastomère (type E)
⎯ Partie 3: Éléments mâles série légère (série L) avec étanchéité par joint torique et bague de retenue
(types G et H)
⎯ Partie 4: Éléments mâles pour applications générales uniquement avec étanchéité métal sur métal
(type B)

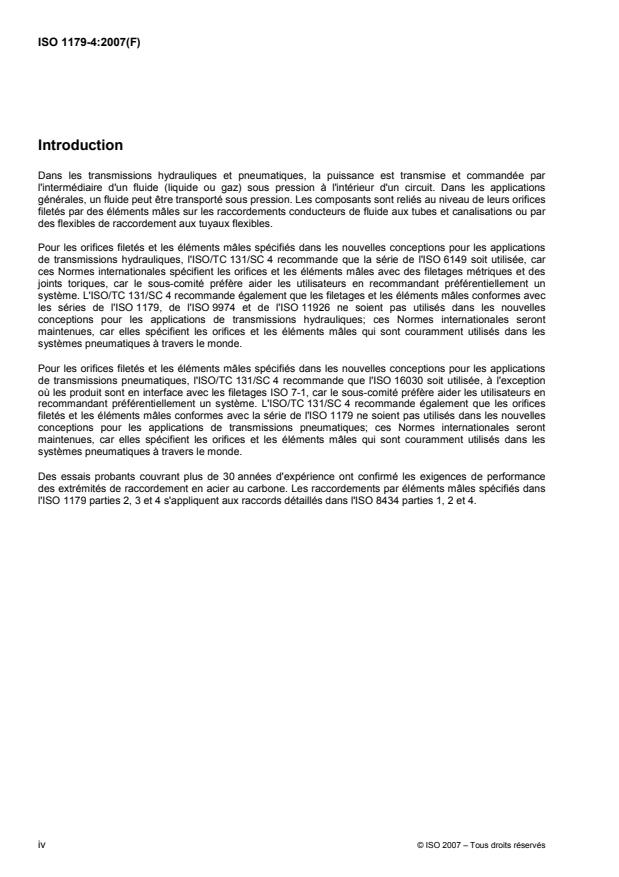

Introduction
Dans les transmissions hydrauliques et pneumatiques, la puissance est transmise et commandée par
l'intermédiaire d'un fluide (liquide ou gaz) sous pression à l'intérieur d'un circuit. Dans les applications
générales, un fluide peut être transporté sous pression. Les composants sont reliés au niveau de leurs orifices
filetés par des éléments mâles sur les raccordements conducteurs de fluide aux tubes et canalisations ou par
des flexibles de raccordement aux tuyaux flexibles.
Pour les orifices filetés et les éléments mâles spécifiés dans les nouvelles conceptions pour les applications
de transmissions hydrauliques, l'ISO/TC 131/SC 4 recommande que la série de l'ISO 6149 soit utilisée, car
ces Normes internationales spécifient les orifices et les éléments mâles avec des filetages métriques et des
joints toriques, car le sous-comité préfère aider les utilisateurs en recommandant préférentiellement un
système. L'ISO/TC 131/SC 4 recommande également que les filetages et les éléments mâles conformes avec
les séries de l'ISO 1179, de l'ISO 9974 et de l'ISO 11926 ne soient pas utilisés dans les nouvelles
conceptions pour les applications de transmissions hydrauliques; ces Normes internationales seront
maintenues, car elles spécifient les orifices et les éléments mâles qui sont couramment utilisés dans les
systèmes pneumatiques à travers le monde.
Pour les orifices filetés et les éléments mâles spécifiés dans les nouvelles conceptions pour les applications
de transmissions pneumatiques, l'ISO/TC 131/SC 4 recommande que l'ISO 16030 soit utilisée, à l'exception
où les produit sont en interface avec les filetages ISO 7-1, car le sous-comité préfère aider les utilisateurs en
recommandant préférentiellement un système. L'ISO/TC 131/SC 4 recommande également que les orifices
filetés et les éléments mâles conformes avec la série de l'ISO 1179 ne soient pas utilisés dans les nouvelles
conceptions pour les applications de transmissions pneumatiques; ces Normes internationales seront
maintenues, car elles spécifient les orifices et les éléments mâles qui sont couramment utilisés dans les
systèmes pneumatiques à travers le monde.
Des essais probants couvrant plus de 30 années d'expérience ont confirmé les exigences de performance
des extrémités de raccordement en acier au carbone. Les raccordements par éléments mâles spécifiés dans
l'ISO 1179 parties 2, 3 et 4 s'appliquent aux raccords détaillés dans l'ISO 8434 parties 1, 2 et 4.

iv © ISO 2007 – Tous droits réservés

NORME INTERNATIONALE ISO 1179-4:2007(F)

Raccordements pour applications générales et transmissions
hydrauliques et pneumatiques — Orifices et éléments mâles à
filetage ISO 228-1 et joint en élastomère ou étanchéité métal sur
métal —
Partie 4:
Éléments mâles pour applications générales uniquement avec
étanchéité métal sur métal (type B)
1 Domaine d'application
La présente partie de l'ISO 1179 spécifie les dimensions, les exigences de performance et les modes
opératoires d'essai des éléments mâles à filetage ISO 228-1 et d'étanchéité métal sur métal pour les
applications générales uniquement. Ces éléments mâles ne doivent pas être utilisés pour des applications de
transmissions hydrauliques étanches.
Les éléments mâles conformes à la présente partie de l'ISO 1179 peuvent être utilisés jusqu'à des pressions
d'utilisation de 40 MPa (400 bar) pour la série S et jusqu'à 25 MPa (250 bar) pour la série L, et jusqu'à
10 MPa (100 bar) pour la série LL. La pression d'utilisation admissible dépend des dimensions, des matériaux,
de la conception des conditions d'exploitation, des applications, etc.
La conformité aux dimensions indiquées dans la présente partie de l'ISO 1179 ne garantit pas les
performances nominales. Chaque fabricant doit effectuer des essais suivant les spécifications de la présente
partie de l'ISO 1179 pour s'assurer que les composants fabriqués selon cette dernière sont conformes aux
critères de performance.
NOTE 1 La présente partie de l'ISO 1179 s'applique aux raccords de l'ISO 8434-1 et de l'ISO 8434-2.
NOTE 2 L'introduction de la présente partie de l'ISO 1179 donne les recommandations pour les orifices et les éléments
mâles qui doivent être utilisés dans les nouvelles conceptions pour les applications de transmissions hydrauliques et
pneumatiques.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 228-1:2000, Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1:
Dimensions, tolérances et désignation
ISO 4759-1:2000, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 19879, Raccords de tubes métalliques pour transmissions hydrauliques et pneumatiques et applications
générales — Méthodes d'essai pour raccords pour transmissions hydrauliques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5598 s'appliquent.
4 Dimensions
Les éléments mâles ISO 1179-4 doivent avoir des dimensions conformes à celles données à la Figure 1 et
dans le Tableau 1. Les tolérances hexagonales surplats doivent être conformes à l'ISO 4759-1:2000, classe
de produit C.
5 Exigences
5.1 Pression d'utilisation
Les éléments mâles ISO 1179-4 en acier à faible teneur en carbone doivent être conçus pour les pressions
d'utilisation données dans le Tableau 2.
5.2 Performances
Les éléments mâles ISO 1179-4 en acier à faible teneur en carbone doivent atteindre ou dépasser les
pressions de rupture et d'impulsion données dans le Tableau 2, lorsqu'ils sont soumis à essai conformément
à l'Article 7 et assemblés en utilisant les coupes de serrage donnés dans le Tableau 3.
6 Étanchéité métal sur métal
Le bord du joint est comprimé durant l'essai. Cela provoque des détériorations sur la face d'étanchéité de
l'orifice. Un assemblage sûr
...
