Standards Content (Sample)
.
ISO
INTERNATIONAL
STANDARD
First edition
1992-06-01
Corrected and reprinted
1992-12-01
Arc-welded joints in steel - Guidance on quality
levels for imperfections
Assemblages en acier soudb fi /‘arc - Guide des niveaux d’acceptation
des dkfauts
Reference number
ISO 5817:1992(E)
---------------------- Page: 1 ----------------------
ISO 5817:1992(E)

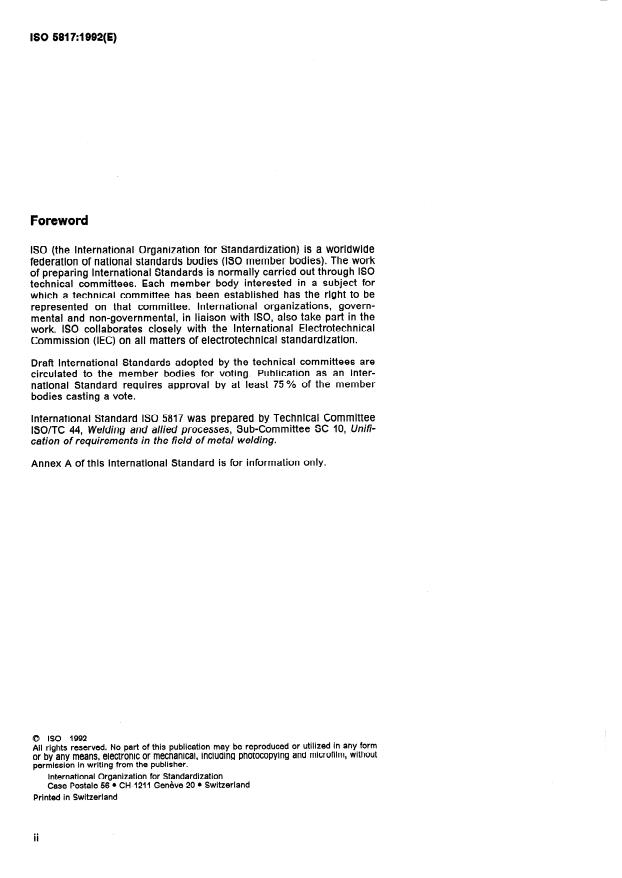

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an Inter-
national Standard requires approval by at least 75 O/a of the member
bodies casting a vote.
International Standard ISO 5817 was prepared by Technical Committee
ISO/TC 44, Welding and allied processes, Sub-Committee SC 10, UM-
cation of requirements in the tield of metal welding.
Annex A of this International Standard is for information only.
0 ISO 1992
All rights reserved. No part of this publication may be reproduced or utilized in any form
or by any means, electronie or mechanical, including photocopying and microfilm, without
permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-121 1 Geneve 20 l Switzerland
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
ISO 5817:1992(E)
Introduction
This International Standard should be used as a reference in the drafting
of application Codes and/or other application Standards. lt may be used
within a total quality System for the production of satisfactory welded
joints. lt provides three sets of dimensional values from which a
selection tan be made for a particular application. The quality level
necessary in each case should be defined by the application Standard
or the responsible designer in conjunction with the manufacturer, user
and/or other Parties concerned. The level shall be prescribed before the
statt of production, preferably at the inquiry or Order Stage. For special
purposes, additional details may need to be prescribed.
The quality levels given in this International Standard are intended to
provide basic reference data and are not specifically related to any
particular application. They refer to the types of welded joints in a fab-
rication and not to the complete product or component itself. lt is poss-
ible, therefore, for different quality levels to be applied to individual
welded joints in the Same product or component.
Quality levels are listed in table 0.1.
Table 0.1 - Quality levels for weld imperfections
Level Symbol Quality level
Moderate
D
Intermediate
C
Stringent
B
The three quality levels are arbitrarily identified as D, C and B and are
intended to cover the majority of practical applications.
lt would normally be hoped that for a particular welded joint the dimen-
sional limits for imperfections could all be covered by specifying one
quality level. In some cases, however, e.g. for certain type of steels and
structures as well as for fatigue loading or leak tightness applications,
it may be necessary to specify different quality levels for different
imperfections in the Same welded joint or to include additional require-
ments.
The choice of quality level for any application should take account of
design considerations, subsequent processing, e.g. surfacing, mode of
stressing (e.g. static, dynamic), Service conditions (e.g. temperature,
environment), and consequences of failure. Economic factors are also
important and should include not only the tost of welding but also that
of inspection, test and repair.
Although this International Standard includes types of imperfections
relevant to the arc welding processes given in clause 1, only those
which are applicable to the process and application in question need to
be considered.
. . .
Ill
---------------------- Page: 3 ----------------------
ISO 5817:1992(E)

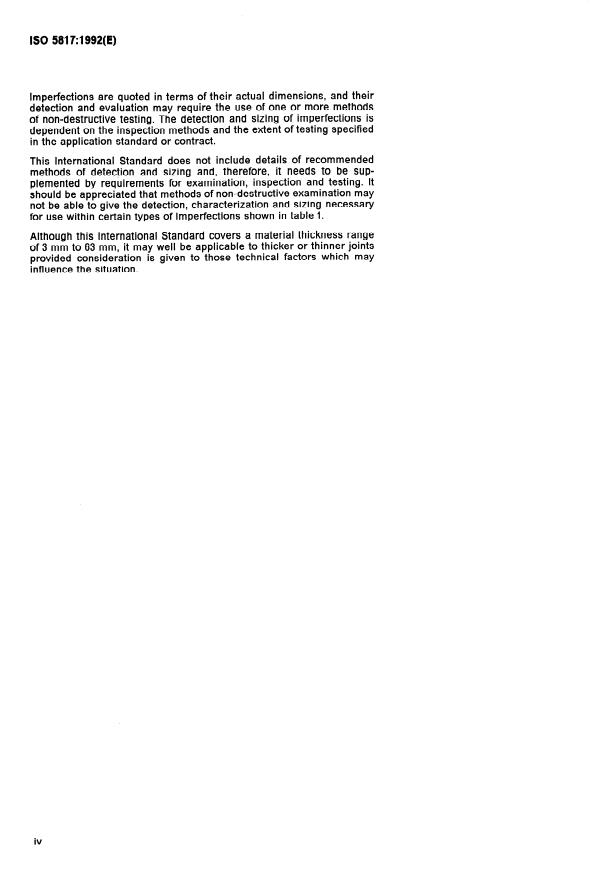

Imperfections are quoted in terms of their actual dimensions, and their
detection and evaluation may require the use of one or more methods
of non-destructive testing. The detection and sizing of imperfections is
dependent on the inspection methods and the extent of testing specified
in the application Standard or contract.
This International Standard does not include details of recommended
methods of detection and sizing and, therefore, it needs to be sup-
plemented by requirements for examination, inspection and testing. lt
should be appreciated that methods of non-destructive examination may
not be able to give the detection, characterization and sizing necessary
for use within certain types of imperfections shown in table 1.
Although this International Standard covers a material thickness range
of 3 mm to 63 mm, it may weil be applicable to thicker or thinner joints
provided consideration is given to those technical factors which may
influence the Situation.
iv
---------------------- Page: 4 ----------------------
ISO 5817:1992(E)
INTERNATIONAL STANDARD
- Guidance on quality levels for
Arc-welded joints in steel
imperfections
2 Normatlve references
1 Scope
This International Standard provides guidance on
The following Standards contain provisions which,
levels of imperfections in arc-welded joints in steel.
through reference in this text, constitute provisions
Three levels are given in such a way as to permit
of this International Standard. At the time of publi-
application for a wide range of welded fabrications.
cation, the editions indicated were valid. All stan-
The levels refer to production quality and not to the
dards are subject to revision, and Parties to
fitness-for-purpose (see 3.1) of the product manu-
agreements based on this International Standard
factured.
are encouraged to investigate the possibility of ap-
plying the most recent editions of the Standards in-
This International Standard applies to
dicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
- unalloyed and alloyed steels;
ISO 2553:1992, Welded, brazed and soldered joints
- the following welding processes and their de-
- Symbolic representation on drawings.
with
fined su b-processes in accordance
ISO 4063:
ISO 4063: 1990, Welding, brazing, soldering and braze
- Nomenclature of processes and
welding of metals
11 metal-arc welding without gas protection;
reference numbers for symbolic representation on
12 submerged-arc welding;
drawings.
13 gas-shielded metal-arc welding;
14 gas-shielded welding with non-consum-
ISO 6520:1982, Classification of imperfections in
able electrode;
metallic fusion welds, with explana tions.
15 Plasma arc welding;
- manual, mechanized and automatic processes;
- all welding positions;
3 Definitions
- butt welds, fillet welds and branch connections;
For the purposes of this international Standard, the
following definitions apply.
- materials in the thickness range 3 mm to
63 mm.
3.1 fitness-for-purpose: A product is fit for its in-
tended purpose when it functions satisfactorily in
When significant deviations from the joint ge-
Service during its stipulated Iifetime. The product
ometries and dimensions described in this lnter-
may deteriorate in Service, but not to such a degree
national Standard are present in the welded product,
that fracture and subsequent failure occurs. Prod-
it is necessary to evaluate to what extent the pro-
ucts may, of course, be misused or overloaded; it is
visions of this Standard tan apply.
presumed that the actual conditions during Service
correspond to the intended conditions, including
Metallurgical aspects, e.g. grain size, hardness, are
statistical variations, e.g. live loads.
not covered by this International Standard.
---------------------- Page: 5 ----------------------
ISO 5817:1992(E)
3.2 Weld thickness
4 Symbols
The following Symbols are used in table 1.
3.2.1 ffllet weld thickness, a; nominal throat thick-
ness: Height of the largest isosceles triangle that
a nominal fillet weld throat thickness (fillet thick-
tan be inscribed in the weld section (see ISO 2553).
ness)
NOTE 1 In countries in which the leg length, z, is used
b width of weld reinforcement
as the dimension, of a fillet weld, the limits for
imperfections may be reformulated so that they refer to
d diameter of pore
the leg length.
h size (height or width) of imperfection
3.2.2 butt weld thickness, s: Minimum distance from
1 length of imperfection
the surface of the part to the bottom of the pen-
etration, which cannot be greater than the thickness
s nominal butt weld thickness or, in the case of
of the thinner of the Parts (see ISO 2553).
partial Penetration, the prescribed depth of pen-
etration
3.3 short imperfections: One or more imperfections
t wall or plate thickness
of total length not greater than 25 mm in any
100 mm length of the weld or a maximum of 25 %
z leg length of fillet welds (in case of isosceles
of the weld length for a weld shorter than 100 mm.
right angle triangular section z = a=fi)
3.4 long imperfection: One or more imperfections
5 Evalua
...
NORME
INTERNATIONALE
5817
Première édition
1992-06-o 1
Corrigée et réimprimée
1992-I 2-01
Assemblages en acier soudés à l’arc - Guide
des niveaux d’acceptation des défauts
Arc-welded joints in steel - Guidance on quality levels for imperfections t
Numéro de référence
ISO 5817:1992(F)
---------------------- Page: 1 ----------------------
ISO 5817:1992(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 O/o au moins
des comités membres votants.
La Norme internationale lS0 5817 a été élaborée par le comité techni-
que ISO/TC 44, Soudage et techniques connexes, sous-comité SC 10,
Unification des prescriptions dans /a technique du soudage des métaux.
L’annexe A de la présente Norme internationale est donnée uniquement
a titre d’information.
0 ISO 1992
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 5817:1992(F)
La présente Norme internationale est destinée à servir de référence
dans l’élaboration des codes ou autres normes d’application. Elle peut
être employée dans un systéme de qualité totale régissant la production
d’assemblages soudés satisfaisants. Elle offre trois ensembles de va-
leurs dimensionnelles parmi lesquels doit s’effectuer le choix. Le niveau
d’acceptation adapté à chaque cas doit être défini dans la norme d’ap-
plication ou par l’ingénieur responsable en liaison avec le fabricant,
l’utilisateur ou toute autre tierce partie. Le niveau doit être spécifié
avant démarrage de la production, de préférence au moment de l’appel
d’offres ou de la commande. Des détails supplémentaires peuvent être
requis dans des cas particuliers.
Les niveaux d’acceptation fixés dans la présente Norme internationale
sont censés correspondre à des données de référence de base, sans ”
lien avec une application particuliére. Ils se rapportent aux types d’as-
semblages soudés rencontr& dans une fabrication et non au produit
ou à l’élément fini lui-même. Il est donc possible de prévoir plusieurs
niveaux d’acceptation pour les divers assemblages soudés exécutés
dans un même produit ou élément.
Les niveaux d’acceptation figurent au tableau 0.1.
Tableau 0.1 - Niveaux d’acceptation des défauts
des soudures
Symbolisation Niveau d’acceptation
D Exigence modérée
C Exigence moyenne
B Exigence élevée
Les symboles D, C et B sont arbitrairement attribués et couvrent théo-
riquement la majorité des applications pratiques.
Il serait souhaitable normalement qu’en spécifiant un niveau, on couvre
entiérement les limites dimensionnelles de tous les défauts d’un as-
semblage soudé donné. Dans certains cas cependant, notamment pour
. certaines qualités d’acier et certains types de structures, ainsi que pour
les utilisations impliquant une fatigue ou requérant une étanchéité, il
peut s’avérer nécessaire de spécifier des niveaux différents pour les
divers défauts d’un même assemblage, ou d’ajouter des exigences
supplémentaires.
Le choix du niveau d’acceptation d’un défaut donné doit tenir compte
de facteurs tels que la conception, le traitement ultérieur (par exemple,
surfacage), le mode de sollicitation (statiques, dynamiques), les condi-
tions de service (par exemple, température, environnement) et les
conséquences d’une défaillance. Les facteurs économiques ont
également leur importance et doivent prendre en compte non seulement
. . .
III
---------------------- Page: 3 ----------------------
ISO 5817:1992(F)

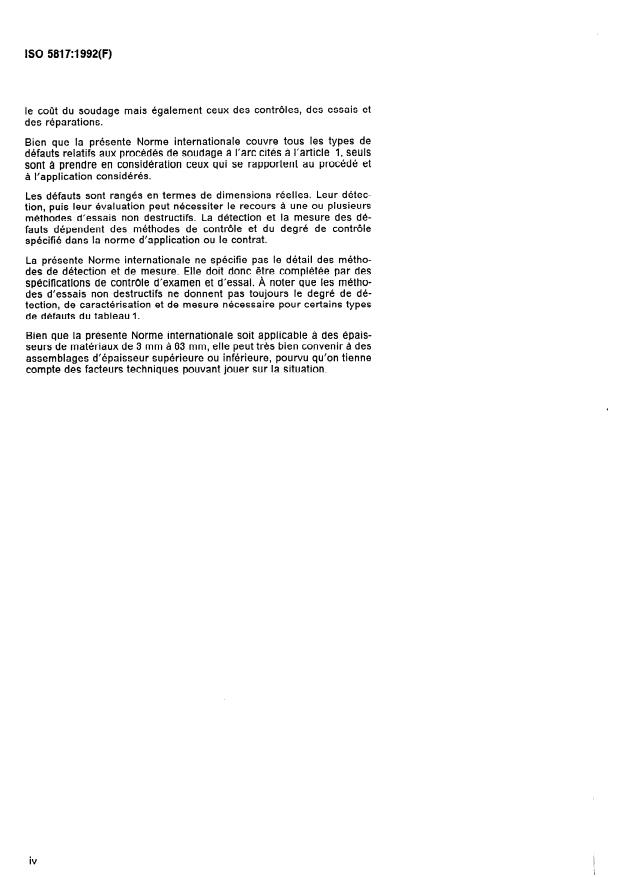

le coût du soudage mais également ceux des contrôles, des essais et
de s rép arations.
Bien que la présente Norme internationale couvre tous les types de
défauts relatifs aux procédés de soudage à l’arc cités à l’article 1, seuls
sont à prendre en considération ceux qui se rapportent au procédé et
à l’application considerés.
Les défauts sont rangés en termes de dimensions réelles. Leur détec-
tion, puis leur évaluation peut nécessiter le recours à une ou plusieurs
méthodes d’essais non destructifs. La détection et la mesure des dé-
fauts dépendent des méthodes de contrôle et du degré de contrôle
spécifié dans la norme d’application ou le contrat.
La présente Norme internationale ne spécifie pas le détail des métho-
des de détection et de mesure. Elle doit donc être complétée par des
spécifications de contrôle d’examen et d’essai. A noter que les metho-
des d’essais non destructifs ne donnent pas toujours le degré de dé-
tection, de caractérisation et de mesure nécessaire pour certains types
de defauts du tableau 1.
Bien que la présente Norme internationale soit applicable à des épais-
seurs de matériaux de 3 mm à 63 mm, elle peut tres bien convenir à des
assemblages d’épaisseur supérieure ou inférieure, pourvu qu’on tienne
compte des facteurs techniques pouvant jouer sur la situation.
iv
---------------------- Page: 4 ----------------------
ISO 5817:1992(F)
NORME INTERNATIONALE
Assemblages en acier soudés à l’arc - Guide des niveaux
d’acceptation des défauts
La présente Norme internationale ne traite pas des
1 Domaine d’application
aspects métallurgiques et de leurs conséquences,
à savoir, grosseur de grain ou duret&
2 Références normatives
La présente Norme internationale constitue un
guide d’évaluation des niveaux des défauts dans les
Les normes suivantes contiennent des dispositions
assemblages en acier soudés à l’arc. Elle prévoit
qui, par suite de la référence qui en est faite,
trois niveaux de facon à être applicable à une large
constituent des dispositions valables pour la pré-
gamme de fabrications mkano-soudées. Ces ni-
sente Norme internationale. Au moment de la pu- ’
veaux se rapportent à la qualité au sortir de l’atelier
blication, les éditions indiquées étaient en vigueur.
et non à l’aptitude à l’emploi du produit (voir 3.1).
Toute norme est sujette à révision et les parties
prenantes des accords fondés sur la présente
La présente Norme internationale s’applique
Norme internationale sont invitées à rechercher la
possibilité d’appliquer les éditions les plus récentes
- aux aciers alliés et non alliés;
des normes indiquées ci-apr&s. Les membres de la
CEI et de I’ISO possèdent le registre des Normes
- aux procédés de soudage suivants et à leurs
internationales en vigueur à un moment donné.
sous-catégories définies dans I’ISO 4063:
ISO 2553:1992, Joinfs soudés et brasés - Représen-
11 soudage à l’arc avec fil-électrode sans
tafions symboliques sur les dessins.
protection gazeuse,
12 soudage à l’arc sous flux,
ISO 4063:1990, Soudage, brasage fort, brasage ten-
13 soudage à l’arc sous protection gazeuse,
dre et soudobrasage des métaux - Liste des procé-
14 soudage à l’arc sous protection gazeuse
dés et des numérotafions pour la représentation
avec electrode réfractaire,
symbolique sur /es dessins.
15 soudage à l’arc plasma;
ISO 6520:1982, Classification des défauts dans /es
- aux procédés manuels mécanisés et automati-
soudures par fusion des métaux, avec commentaires
ques;
explicatifs.
- à toutes les positions de soudage;
3 Définitions
- aux assemblages par soudures bout à bout,
Pour les besoins de la présente Norme internatio-
d’angle et piquages;
nale, les définitions suivantes s’appliquent.
- aux matériaux d’épaisseur comprise entre 3 mm
3.1 aptitude à l’emploi: Un produit est dit apte à
et 63 mm.
l’emploi s’il donne satisfaction à l’utilisation pendant
toute la durée de vie stipulée. II peut se détériorer
Pour tout écart significatif dans la géométrie ou les
en service, mais pas jusqu’à un point entraînant une
dimensions de l’assemblage décrit dans la présente
rupture et la panne en découlant. Les produits peu-
Norme internationale apparaissant sur le produit
vent bien sûr être mal utilisés ou surchargés. II est
soudé, il sera nécessaire d’évaluer dans quelle
mesure les dispositions de cette norme restent ap- présumé que les conditions de service réelles cor-
respondent aux conditions prévues, y compris les
plicables.
1
---------------------- Page: 5 ----------------------
ISO 5817:1992(F)
variations statistiques et notamment les charges
4 Symboles
dynamiques.
Les symboles suivants sont utilisés au tableau 1.
3.2 Épaisseur de soudure
a épaisseur nominale de la soudure d’angle
3.2.1 épaisseur de la soudure d’angle, a; épaisseur
b largeur de la surépaisseur
de gorge: Hauteur du plus grand triangle isocèle
inscrit dans la section (voir ISO 2553).
d diamètre des pores
Les pays utilisant la longueur du côté, z,
NOTE 1
h taille du défaut (hauteur ou largeur)
comme mesure de la soudure d’angle peuvent souhaiter
formuler différemment le niveau d’acceptation des exi-
1 longueur des défauts
gences et définir leurs limites en fonction de la longueur
du côté.
S épaisseur nominale de la soudure bout à bout
ou, dans le cas de pénétration partielle, profon-
3.2.2 épaisseur de la soudure bout à bout, S: Dis-
deur prescrite de pénétration
tance minimale de la surface de la tôle à la racine
du cordon, ne pouvant en aucun cas être supérieure
t épaisseur de paroi
à l’épaisseur de la plus mince des tôles (voir
ISO 2553). z longueur du côté des soudures d’an le (en cas
2 )
de section tri
...
NORME
INTERNATIONALE
5817
Première édition
1992-06-o 1
Corrigée et réimprimée
1992-I 2-01
Assemblages en acier soudés à l’arc - Guide
des niveaux d’acceptation des défauts
Arc-welded joints in steel - Guidance on quality levels for imperfections t
Numéro de référence
ISO 5817:1992(F)
---------------------- Page: 1 ----------------------
ISO 5817:1992(F)

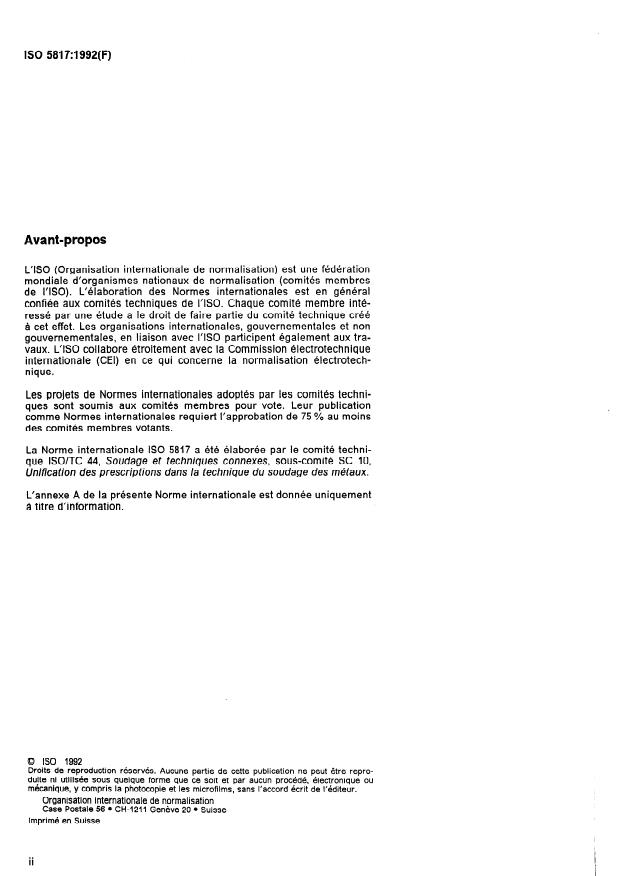

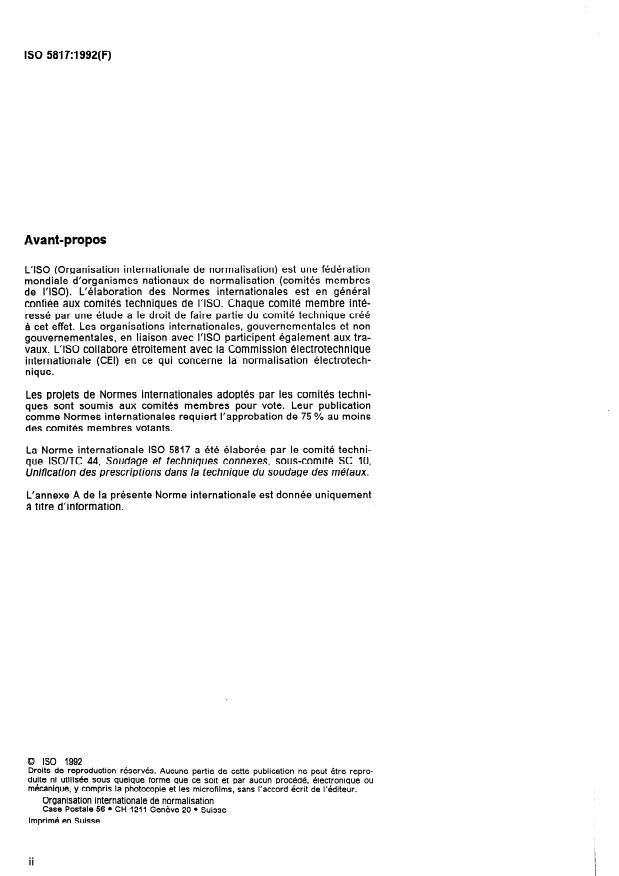

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 O/o au moins
des comités membres votants.
La Norme internationale lS0 5817 a été élaborée par le comité techni-
que ISO/TC 44, Soudage et techniques connexes, sous-comité SC 10,
Unification des prescriptions dans /a technique du soudage des métaux.
L’annexe A de la présente Norme internationale est donnée uniquement
a titre d’information.
0 ISO 1992
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 5817:1992(F)
La présente Norme internationale est destinée à servir de référence
dans l’élaboration des codes ou autres normes d’application. Elle peut
être employée dans un systéme de qualité totale régissant la production
d’assemblages soudés satisfaisants. Elle offre trois ensembles de va-
leurs dimensionnelles parmi lesquels doit s’effectuer le choix. Le niveau
d’acceptation adapté à chaque cas doit être défini dans la norme d’ap-
plication ou par l’ingénieur responsable en liaison avec le fabricant,
l’utilisateur ou toute autre tierce partie. Le niveau doit être spécifié
avant démarrage de la production, de préférence au moment de l’appel
d’offres ou de la commande. Des détails supplémentaires peuvent être
requis dans des cas particuliers.
Les niveaux d’acceptation fixés dans la présente Norme internationale
sont censés correspondre à des données de référence de base, sans ”
lien avec une application particuliére. Ils se rapportent aux types d’as-
semblages soudés rencontr& dans une fabrication et non au produit
ou à l’élément fini lui-même. Il est donc possible de prévoir plusieurs
niveaux d’acceptation pour les divers assemblages soudés exécutés
dans un même produit ou élément.
Les niveaux d’acceptation figurent au tableau 0.1.
Tableau 0.1 - Niveaux d’acceptation des défauts
des soudures
Symbolisation Niveau d’acceptation
D Exigence modérée
C Exigence moyenne
B Exigence élevée
Les symboles D, C et B sont arbitrairement attribués et couvrent théo-
riquement la majorité des applications pratiques.
Il serait souhaitable normalement qu’en spécifiant un niveau, on couvre
entiérement les limites dimensionnelles de tous les défauts d’un as-
semblage soudé donné. Dans certains cas cependant, notamment pour
. certaines qualités d’acier et certains types de structures, ainsi que pour
les utilisations impliquant une fatigue ou requérant une étanchéité, il
peut s’avérer nécessaire de spécifier des niveaux différents pour les
divers défauts d’un même assemblage, ou d’ajouter des exigences
supplémentaires.
Le choix du niveau d’acceptation d’un défaut donné doit tenir compte
de facteurs tels que la conception, le traitement ultérieur (par exemple,
surfacage), le mode de sollicitation (statiques, dynamiques), les condi-
tions de service (par exemple, température, environnement) et les
conséquences d’une défaillance. Les facteurs économiques ont
également leur importance et doivent prendre en compte non seulement
. . .
III
---------------------- Page: 3 ----------------------
ISO 5817:1992(F)
le coût du soudage mais également ceux des contrôles, des essais et
de s rép arations.
Bien que la présente Norme internationale couvre tous les types de
défauts relatifs aux procédés de soudage à l’arc cités à l’article 1, seuls
sont à prendre en considération ceux qui se rapportent au procédé et
à l’application considerés.
Les défauts sont rangés en termes de dimensions réelles. Leur détec-
tion, puis leur évaluation peut nécessiter le recours à une ou plusieurs
méthodes d’essais non destructifs. La détection et la mesure des dé-
fauts dépendent des méthodes de contrôle et du degré de contrôle
spécifié dans la norme d’application ou le contrat.
La présente Norme internationale ne spécifie pas le détail des métho-
des de détection et de mesure. Elle doit donc être complétée par des
spécifications de contrôle d’examen et d’essai. A noter que les metho-
des d’essais non destructifs ne donnent pas toujours le degré de dé-
tection, de caractérisation et de mesure nécessaire pour certains types
de defauts du tableau 1.
Bien que la présente Norme internationale soit applicable à des épais-
seurs de matériaux de 3 mm à 63 mm, elle peut tres bien convenir à des
assemblages d’épaisseur supérieure ou inférieure, pourvu qu’on tienne
compte des facteurs techniques pouvant jouer sur la situation.
iv
---------------------- Page: 4 ----------------------
ISO 5817:1992(F)
NORME INTERNATIONALE
Assemblages en acier soudés à l’arc - Guide des niveaux
d’acceptation des défauts
La présente Norme internationale ne traite pas des
1 Domaine d’application
aspects métallurgiques et de leurs conséquences,
à savoir, grosseur de grain ou duret&
2 Références normatives
La présente Norme internationale constitue un
guide d’évaluation des niveaux des défauts dans les
Les normes suivantes contiennent des dispositions
assemblages en acier soudés à l’arc. Elle prévoit
qui, par suite de la référence qui en est faite,
trois niveaux de facon à être applicable à une large
constituent des dispositions valables pour la pré-
gamme de fabrications mkano-soudées. Ces ni-
sente Norme internationale. Au moment de la pu- ’
veaux se rapportent à la qualité au sortir de l’atelier
blication, les éditions indiquées étaient en vigueur.
et non à l’aptitude à l’emploi du produit (voir 3.1).
Toute norme est sujette à révision et les parties
prenantes des accords fondés sur la présente
La présente Norme internationale s’applique
Norme internationale sont invitées à rechercher la
possibilité d’appliquer les éditions les plus récentes
- aux aciers alliés et non alliés;
des normes indiquées ci-apr&s. Les membres de la
CEI et de I’ISO possèdent le registre des Normes
- aux procédés de soudage suivants et à leurs
internationales en vigueur à un moment donné.
sous-catégories définies dans I’ISO 4063:
ISO 2553:1992, Joinfs soudés et brasés - Représen-
11 soudage à l’arc avec fil-électrode sans
tafions symboliques sur les dessins.
protection gazeuse,
12 soudage à l’arc sous flux,
ISO 4063:1990, Soudage, brasage fort, brasage ten-
13 soudage à l’arc sous protection gazeuse,
dre et soudobrasage des métaux - Liste des procé-
14 soudage à l’arc sous protection gazeuse
dés et des numérotafions pour la représentation
avec electrode réfractaire,
symbolique sur /es dessins.
15 soudage à l’arc plasma;
ISO 6520:1982, Classification des défauts dans /es
- aux procédés manuels mécanisés et automati-
soudures par fusion des métaux, avec commentaires
ques;
explicatifs.
- à toutes les positions de soudage;
3 Définitions
- aux assemblages par soudures bout à bout,
Pour les besoins de la présente Norme internatio-
d’angle et piquages;
nale, les définitions suivantes s’appliquent.
- aux matériaux d’épaisseur comprise entre 3 mm
3.1 aptitude à l’emploi: Un produit est dit apte à
et 63 mm.
l’emploi s’il donne satisfaction à l’utilisation pendant
toute la durée de vie stipulée. II peut se détériorer
Pour tout écart significatif dans la géométrie ou les
en service, mais pas jusqu’à un point entraînant une
dimensions de l’assemblage décrit dans la présente
rupture et la panne en découlant. Les produits peu-
Norme internationale apparaissant sur le produit
vent bien sûr être mal utilisés ou surchargés. II est
soudé, il sera nécessaire d’évaluer dans quelle
mesure les dispositions de cette norme restent ap- présumé que les conditions de service réelles cor-
respondent aux conditions prévues, y compris les
plicables.
1
---------------------- Page: 5 ----------------------
ISO 5817:1992(F)
variations statistiques et notamment les charges
4 Symboles
dynamiques.
Les symboles suivants sont utilisés au tableau 1.
3.2 Épaisseur de soudure
a épaisseur nominale de la soudure d’angle
3.2.1 épaisseur de la soudure d’angle, a; épaisseur
b largeur de la surépaisseur
de gorge: Hauteur du plus grand triangle isocèle
inscrit dans la section (voir ISO 2553).
d diamètre des pores
Les pays utilisant la longueur du côté, z,
NOTE 1
h taille du défaut (hauteur ou largeur)
comme mesure de la soudure d’angle peuvent souhaiter
formuler différemment le niveau d’acceptation des exi-
1 longueur des défauts
gences et définir leurs limites en fonction de la longueur
du côté.
S épaisseur nominale de la soudure bout à bout
ou, dans le cas de pénétration partielle, profon-
3.2.2 épaisseur de la soudure bout à bout, S: Dis-
deur prescrite de pénétration
tance minimale de la surface de la tôle à la racine
du cordon, ne pouvant en aucun cas être supérieure
t épaisseur de paroi
à l’épaisseur de la plus mince des tôles (voir
ISO 2553). z longueur du côté des soudures d’an le (en cas
2 )
de section tri
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
