Protective equipment for martial arts — Part 5: Additional requirements and test methods for genital protectors and abdominal protectors

ISO 21924-5:2017 specifies additional requirements and test methods for genital protectors and abdominal protectors used in unarmed martial arts such as taekwondo, karate, kick-boxing and similar disciplines.

Équipement de protection pour les arts martiaux — Partie 5: Exigences et méthodes d'essai complémentaires relatives aux coquilles et aux protections abdominales

ISO 21924-5:2017 spécifie les exigences et les méthodes d'essais complémentaires relatives aux coquilles et aux protections abdominales utilisées dans les arts martiaux à mains nues comme le taekwondo, le karaté, le kickboxing et d'autres disciplines similaires.

General Information

Status
Published
Publication Date
28-Nov-2017
Technical Committee
Current Stage
9060 - Close of review
Start Date
03-Jun-2028
Ref Project

Relations

Buy Standard

Standard
ISO 21924-5:2017 - Protective equipment for martial arts
English language
12 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 21924-5:2017 - Équipement de protection pour les arts martiaux
French language
14 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

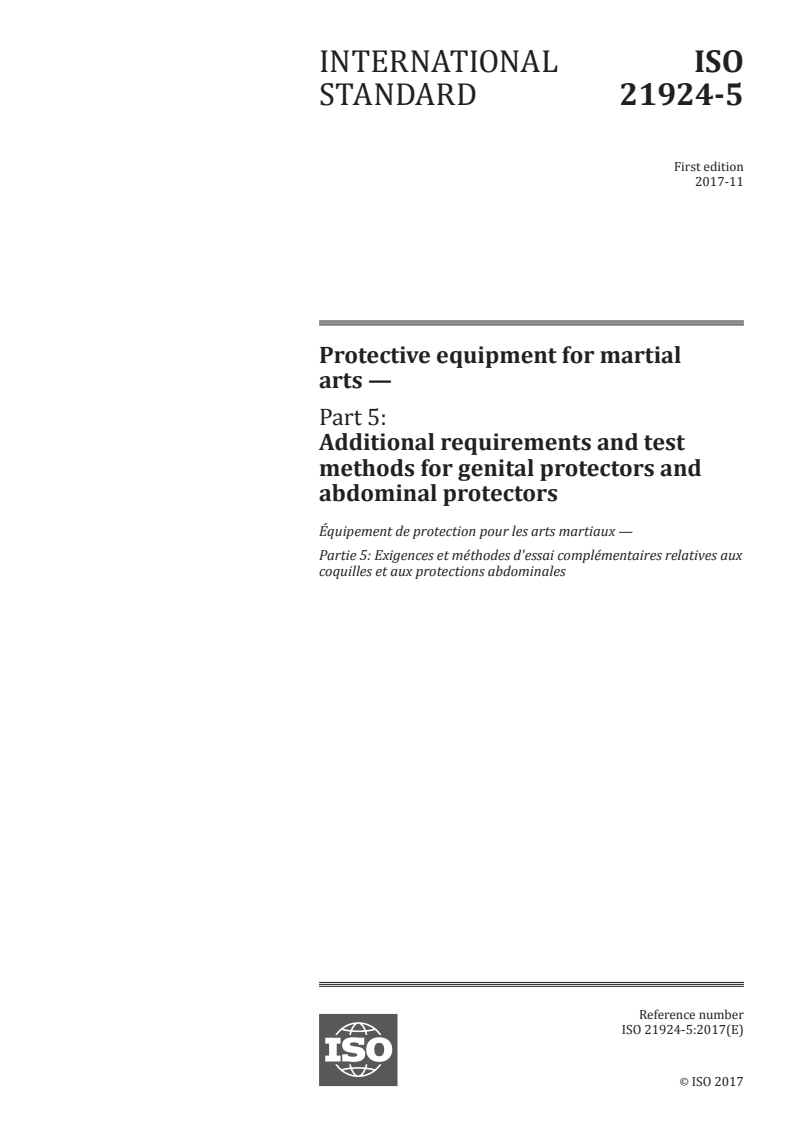

INTERNATIONAL ISO
STANDARD 21924-5
First edition
2017-11
Protective equipment for martial
arts —
Part 5:
Additional requirements and test
methods for genital protectors and
abdominal protectors
Équipement de protection pour les arts martiaux —
Partie 5: Exigences et méthodes d'essai complémentaires relatives aux
coquilles et aux protections abdominales
Reference number
ISO 21924-5:2017(E)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 21924-5:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 21924-5:2017(E)

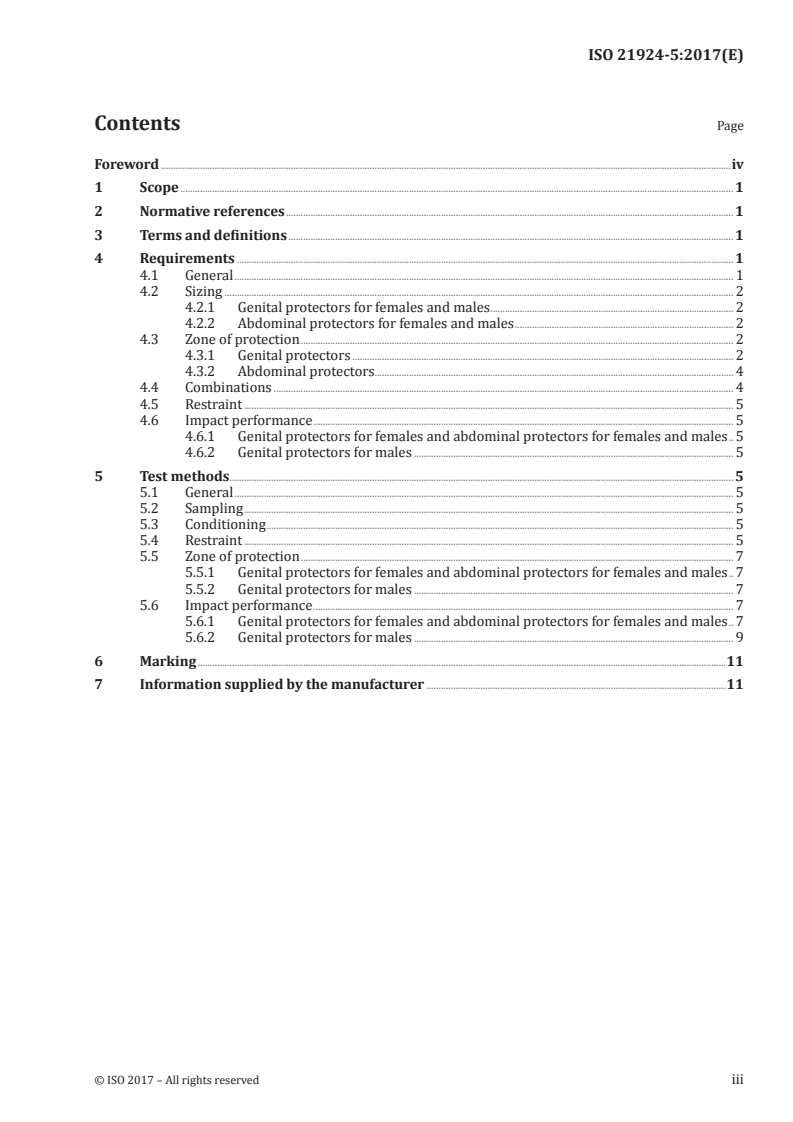

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Requirements .......................................................................................................................................................................................................... 1

4.1 General ........................................................................................................................................................................................................... 1

4.2 Sizing ............................................................................................................................................................................................................... 2

4.2.1 Genital protectors for females and males ................................................................................................... 2

4.2.2 Abdominal protectors for females and males ......................................................................................... 2

4.3 Zone of protection ................................................................................................................................................................................ 2

4.3.1 Genital protectors ........................................................................................................................................................... 2

4.3.2 Abdominal protectors.................................................................................................................................................. 4

4.4 Combinations ........................................................................................................................................................................................... 4

4.5 Restraint ....................................................................................................................................................................................................... 5

4.6 Impact performance ........................................................................................................................................................................... 5

4.6.1 Genital protectors for females and abdominal protectors for females and males .. 5

4.6.2 Genital protectors for males .................................................................................................................................. 5

5 Test methods ............................................................................................................................................................................................................. 5

5.1 General ........................................................................................................................................................................................................... 5

5.2 Sampling ....................................................................................................................................................................................................... 5

5.3 Conditioning .............................................................................................................................................................................................. 5

5.4 Restraint ....................................................................................................................................................................................................... 5

5.5 Zone of protection ................................................................................................................................................................................ 7

5.5.1 Genital protectors for females and abdominal protectors for females and males .. 7

5.5.2 Genital protectors for males .................................................................................................................................. 7

5.6 Impact performance ........................................................................................................................................................................... 7

5.6.1 Genital protectors for females and abdominal protectors for females and males .. 7

5.6.2 Genital protectors for males .................................................................................................................................. 9

6 Marking .......................................................................................................................................................................................................................11

7 Information supplied by the manufacturer ..........................................................................................................................11

© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 21924-5:2017(E)

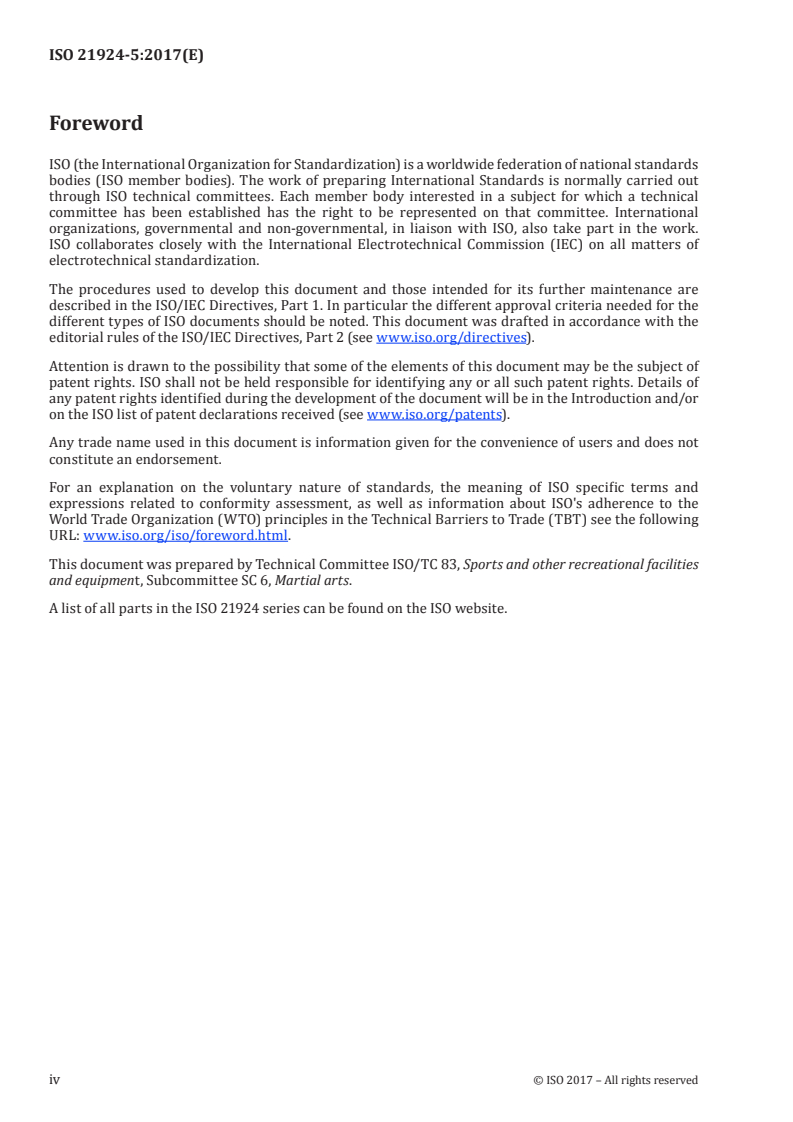

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www.iso.org/iso/foreword.html.

This document was prepared by Technical Committee ISO/TC 83, Sports and other recreational facilities

and equipment, Subcommittee SC 6, Martial arts.
A list of all parts in the ISO 21924 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 21924-5:2017(E)
Protective equipment for martial arts —
Part 5:
Additional requirements and test methods for genital
protectors and abdominal protectors
1 Scope

This document specifies additional requirements and test methods for genital protectors and

abdominal protectors used in unarmed martial arts such as taekwondo, karate, kick-boxing and similar

disciplines.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 21924-1:2017, Protective equipment for martial arts — Part 1: General requirements and test methods

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 21924 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at http://www.iso.org/obp
— IEC Electropedia: available at http://www.electropedia.org/
3.1
genital protector
device worn to protect genitalia from impacts
3.2
abdominal protector
device worn to protect the abdomen below the waist from impacts
4 Requirements
4.1 General

The general requirements for genital protectors and abdominal protectors shall be the same as those

given in ISO 21924-1.
Edges of hard materials shall be covered with soft padding materials.

Genital protectors for females shall be so designed that they adapt to the body shape of the wearer.

Abdominal protectors and genital protectors may be used as a single piece or in combination (see 4.4).

© ISO 2017 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 21924-5:2017(E)
4.2 Sizing
4.2.1 Genital protectors for females and males

A sizing system shall be used to define genital protectors as small (S), medium (M), large (L) or extra

large (XL). If additional sizes are available, their size declaration shall be related to this sizing system.

4.2.2 Abdominal protectors for females and males

Abdominal protectors shall be sized in relation of the size of the users in accordance with Table 1.

Table 1 — Sizing of abdominal protectors in relation to the size of the user
Dimensions in centimetres
Size Body height
Females Males
S <152 <164
M 152 to 164 164 to 176
L 164 to 176 176 to 188
XL >176 >188
Dimensions shall be graded linearly in case of additional sizes.
4.3 Zone of protection
4.3.1 Genital protectors
4.3.1.1 Genital protectors for females

The dimensions of the zone of protection of genital protectors for females shall be as given in Figure 1

and Table 2. Dimensions shall be graded linearly in case of additional sizes.
Figure 1 — Zone of protection of genital protectors for females
2 © ISO 2017 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 21924-5:2017(E)
Table 2 — Dimensions of the zone of protection of genital protectors for females
Dimensions in millimetres
Size l l l
1 2 3
min. min. min.
S 25 150 15
M 35 170 19
L 45 190 23
XL 55 210 27
4.3.1.2 Genital protectors for males

The minimum volume protected by the genital protector shall be as given in Figure 2 and Table 3.

Dimensions shall be gra
...

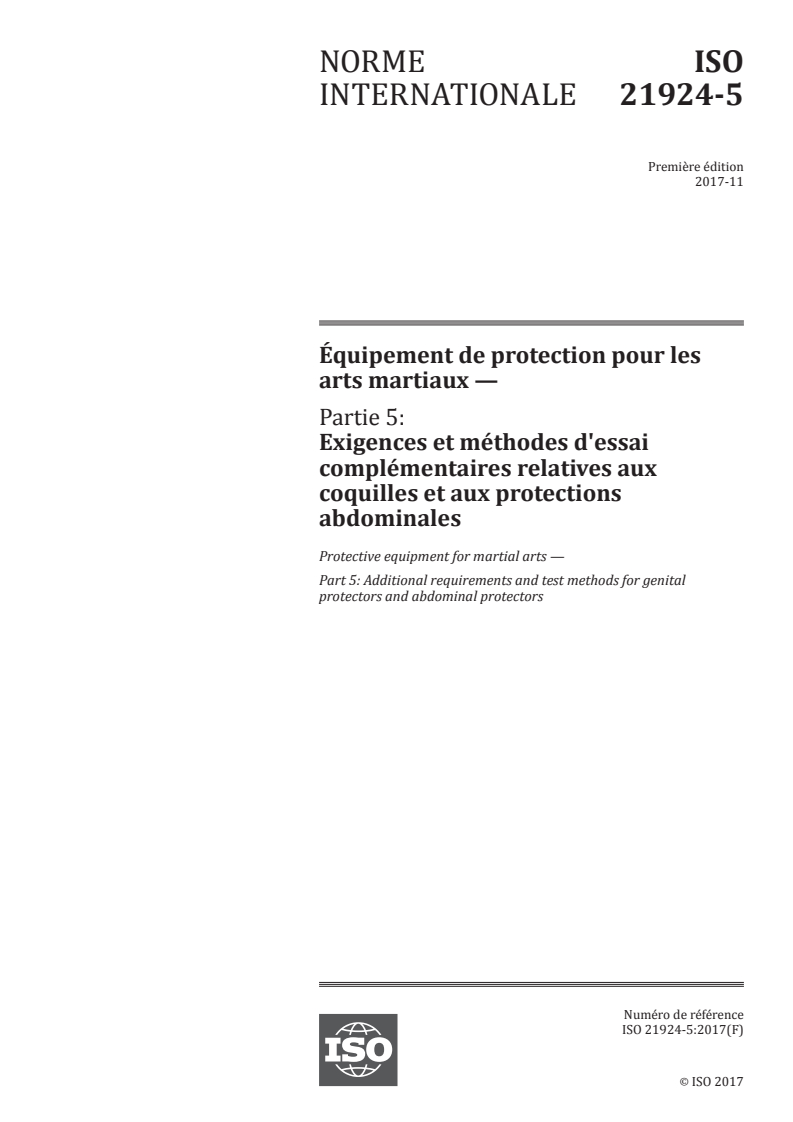

NORME ISO
INTERNATIONALE 21924-5
Première édition
2017-11
Équipement de protection pour les
arts martiaux —
Partie 5:
Exigences et méthodes d'essai
complémentaires relatives aux
coquilles et aux protections
abdominales
Protective equipment for martial arts —
Part 5: Additional requirements and test methods for genital
protectors and abdominal protectors
Numéro de référence
ISO 21924-5:2017(F)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 21924-5:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 21924-5:2017(F)

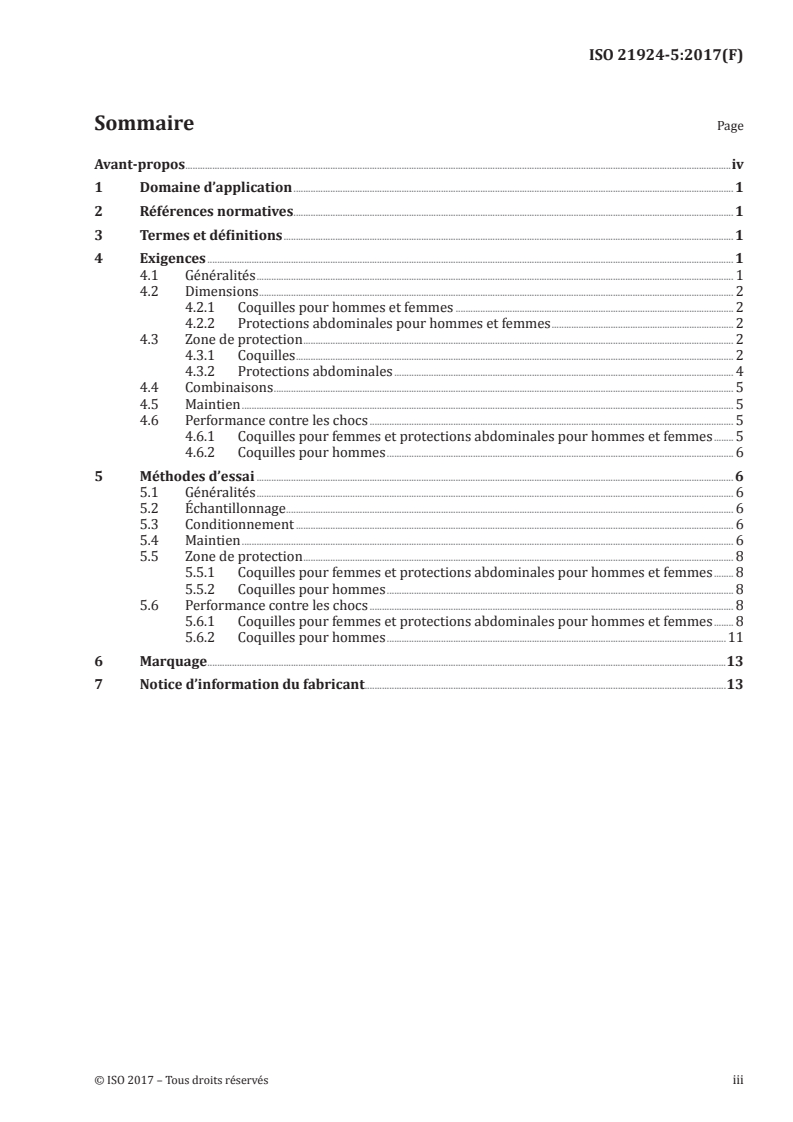

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Exigences ...................................................................................................................................................................................................................... 1

4.1 Généralités .................................................................................................................................................................................................. 1

4.2 Dimensions ................................................................................................................................................................................................. 2

4.2.1 Coquilles pour hommes et femmes ................................................................................................................. 2

4.2.2 Protections abdominales pour hommes et femmes .......................................................................... 2

4.3 Zone de protection ............................................................................................................................................................................... 2

4.3.1 Coquilles .................................................................................................................................................................................. 2

4.3.2 Protections abdominales .......................................................................................................................................... 4

4.4 Combinaisons ........................................................................................................................................................................................... 5

4.5 Maintien ........................................................................................................................................................................................................ 5

4.6 Performance contre les chocs .................................................................................................................................................... 5

4.6.1 Coquilles pour femmes et protections abdominales pour hommes et femmes ........ 5

4.6.2 Coquilles pour hommes ............................................................................................................................................. 6

5 Méthodes d’essai .................................................................................................................................................................................................. 6

5.1 Généralités .................................................................................................................................................................................................. 6

5.2 Échantillonnage ...................................................................................................................................................................................... 6

5.3 Conditionnement .................................................................................................................................................................................. 6

5.4 Maintien ........................................................................................................................................................................................................ 6

5.5 Zone de protection ............................................................................................................................................................................... 8

5.5.1 Coquilles pour femmes et protections abdominales pour hommes et femmes ........ 8

5.5.2 Coquilles pour hommes ............................................................................................................................................. 8

5.6 Performance contre les chocs .................................................................................................................................................... 8

5.6.1 Coquilles pour femmes et protections abdominales pour hommes et femmes ........ 8

5.6.2 Coquilles pour hommes ..........................................................................................................................................11

6 Marquage ...................................................................................................................................................................................................................13

7 Notice d’information du fabricant ...................................................................................................................................................13

© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 21924-5:2017(F)

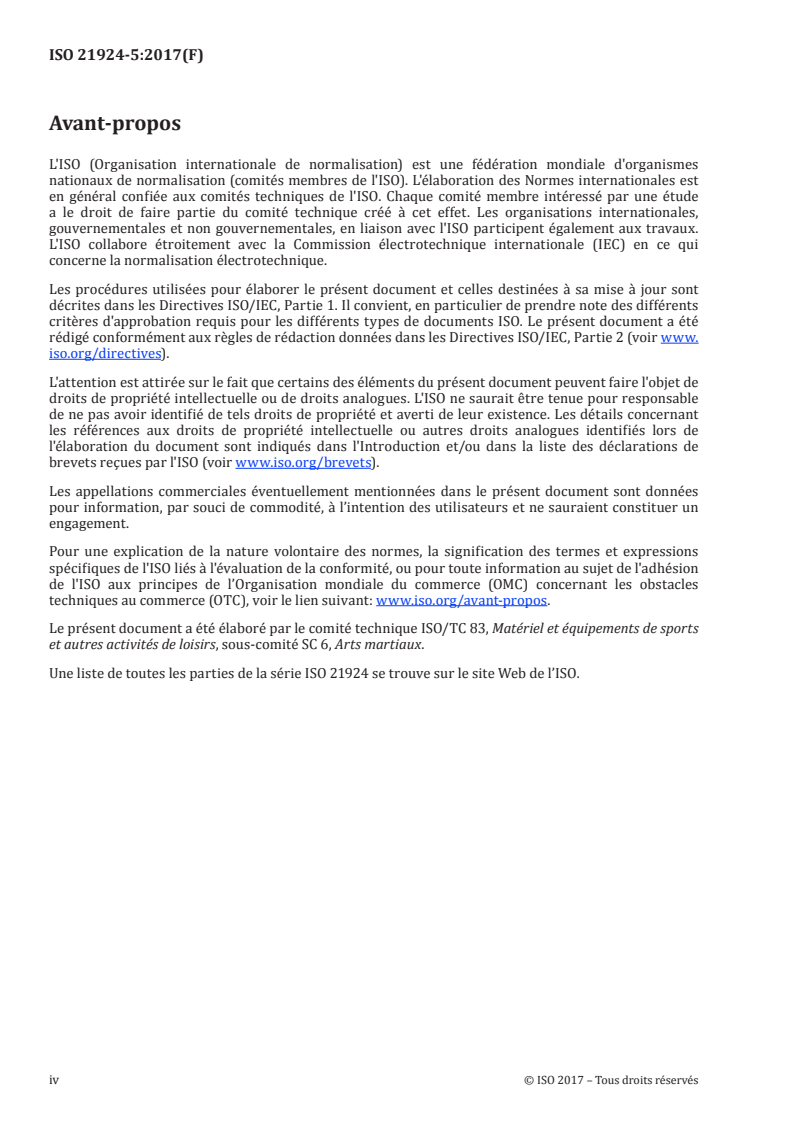

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.

Le présent document a été élaboré par le comité technique ISO/TC 83, Matériel et équipements de sports

et autres activités de loisirs, sous-comité SC 6, Arts martiaux.

Une liste de toutes les parties de la série ISO 21924 se trouve sur le site Web de l’ISO.

iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 21924-5:2017(F)
Équipement de protection pour les arts martiaux —
Partie 5:
Exigences et méthodes d'essai complémentaires relatives
aux coquilles et aux protections abdominales
1 Domaine d’application

Le présent document spécifie les exigences et les méthodes d’essais complémentaires relatives aux

coquilles et aux protections abdominales utilisées dans les arts martiaux à mains nues comme le

taekwondo, le karaté, le kickboxing et d’autres disciplines similaires.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).

ISO 21924-1:2017, Équipement de protection pour les arts martiaux — Partie 1: Exigences et méthodes

d’essai generals
3 Termes et définitions

Pour les besoins du présent document, les termes et les définitions de l'ISO 21924 ainsi que les suivants,

s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
3.1
coquille
dispositif porté afin de protéger les parties génitales contre les chocs
3.2
protection abdominale

dispositif porté afin de protéger la partie de l’abdomen située sous la ceinture contre les chocs

4 Exigences
4.1 Généralités

Les exigences générales relatives aux coquilles et aux protections abdominales doivent être les mêmes

que celles données dans l’ISO 21924-1.
Les bords des matériaux durs doivent être recouverts d’un rembourrage doux.
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 21924-5:2017(F)

Les coquilles pour femmes doivent être conçues afin de s’adapter à la forme du corps des femmes qui les

portent.

Les protections abdominales et les coquilles peuvent être employées seules ou en combinaison (voir 4.4).

4.2 Dimensions
4.2.1 Coquilles pour hommes et femmes

Un système de tailles doit permettre de classer les coquilles en petites (S), moyennes (M), grandes (L)

ou très grandes (XL). Si d’autres tailles sont disponibles, leur déclaration doit être en relation avec ce

système de tailles.
4.2.2 Protections abdominales pour hommes et femmes

Les tailles des protections abdominales doivent être fonction de la stature des utilisateurs conformément

au Tableau 1.

Tableau 1 — Tailles des protections abdominales en fonction de la stature de l’utilisateur

Dimensions en centimètres
Taille Stature
Femmes Hommes
S <152 <164
M de 152 à 164 de 164 à 176
L de 164 à 176 de 176 à 188
XL >176 >188

Les dimensions correspondant aux tailles supplémentaires doivent être linéairement définies.

4.3 Zone de protection
4.3.1 Coquilles
4.3.1.1 Coquilles pour femmes

Les dimensions de la zone de protection des coquilles pour femmes doivent être comme indiquées à la

Figure 1 et dans le Tableau 2. Les dimensions correspondant aux tailles supplémentaires doivent être

linéairement définies.
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 21924-5:2017(F)
Figure 1 — Zone de protection des coquilles pour femmes
Tableau 2 — Dimensions de la zone de protection des coquilles pour femmes
Dimensions en millimètres
Taille l l l
1 2 3
min. min. min.
S 25 150 15
M 35 170 19
L 45 190 23
XL 55 210 27
4.3.1.2 Coquilles pour hommes

Le volume minimal protégé par la coquille doit être conforme aux valeurs données à la Figure 2 et dans

le Tableau 3. Les dimensions correspondant aux tailles supplémentaires doivent être linéairement

définies.
© ISO 2017 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 21924-5:2017(F)
Taille S.
Taille M.
Taille L.
Taille XL.
Figure 2 — Volume minimal protégé par
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
