INTERNATIONAL ISO
STANDARD 3747
Third edition
2010-12-01
Acoustics — Determination of sound
power levels and sound energy levels
of noise sources using sound pressure —
Engineering/survey methods for use in
situ in a reverberant environment
Acoustique — Détermination des niveaux de puissance acoustique et
des niveaux d'énergie acoustique émis par les sources de bruit à partir
de la pression acoustique — Méthode d'expertise et de contrôle pour
une utilisation in situ en environnement réverbérant
Reference number
ISO 3747:2010(E)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 3747:2010(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3747:2010(E)
Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.2
3 Terms and definitions .2
4 Test environment.6
5 Instrumentation and measurement equipment .6
6 Location, installation and operation of noise source under test .7
7 Measurement procedure.8
8 Calculation of sound power levels and sound energy levels.11
9 Measurement uncertainty.15
10 Information to be recorded.18
11 Test report.20
Annex A (normative) Evaluation of the excess of sound pressure level at a given distance .21
Annex B (informative) Recommendations for the location of the reference sound source and the
microphones, if only one position is used for the reference sound source.22
Annex C (normative) Sound power level and sound energy level under reference meteorological
conditions .27
Annex D (normative) Calculation of A-weighted sound power levels and A-weighted sound
energy levels from octave-band levels .29
Annex E (informative) Guidance on the development of information on measurement uncertainty.31
Bibliography.42
© ISO 2010 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3747:2010(E)

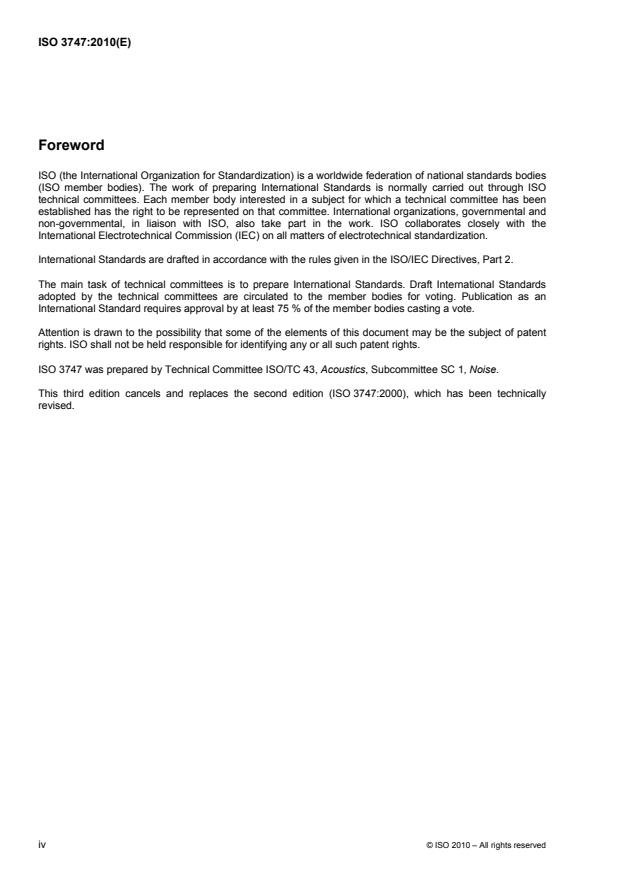

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3747 was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 1, Noise.
This third edition cancels and replaces the second edition (ISO 3747:2000), which has been technically
revised.
iv © ISO 2010 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 3747:2010(E)
Introduction
[2]
This International Standard is one of the series ISO 3741 to ISO 3747, which specify various methods for
determining the sound power levels and sound energy levels of noise sources including machinery, equipment
and their sub-assemblies. The selection of one of the methods from the series for use in a particular
application depends on the purpose of the test to determine the sound power level or sound energy level and
[1] [1]
on the facilities available. General guidelines to assist in the selection are provided in ISO 3740 . ISO 3740
to ISO 3747 give only general principles regarding the operating and mounting conditions of the machinery or
equipment for the purposes of the test. It is important that test codes be established for individual kinds of
noise source, in order to give detailed requirements for mounting, loading, and operating conditions under
which the sound power levels or sound energy levels are to be obtained.
The method given in this International Standard is based on a comparison of the sound pressure levels in
octave frequency bands of a noise source under test with those of a calibrated reference sound source;
A-weighted sound power levels or sound energy levels may be calculated from the octave-band levels. The
method is applied where the noise source is found in situ and as such is suitable for larger pieces of stationary
equipment which, due to their manner of operation or installation, cannot readily be moved.
The method specified in this International Standard permits the determination of the sound power level and
the sound energy level in octave bands from which the A-weighted value is calculated.
This International Standard describes a method giving results of either ISO 12001:1996, accuracy grade 2
(engineering grade) or ISO 12001:1996, accuracy grade 3 (survey grade), depending on the extent to which
the requirements concerning the test environment are met. For applications where greater accuracy is
[2] [5] [17]-[19]
required, reference can be made to ISO 3741 , ISO 3744 or an appropriate part of ISO 9614 . If the
relevant criteria for the measurement environment specified in this International Standard are not met, it might
[17]-[19]
be possible to refer to another standard from this series, or to an appropriate part of ISO 9614 .
© ISO 2010 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 3747:2010(E)
Acoustics — Determination of sound power levels and sound
energy levels of noise sources using sound pressure —
Engineering/survey methods for use in situ in a reverberant
environment
1 Scope
1.1 General
This International Standard specifies a method for determining the sound power level or sound energy level of
a noise source by comparing measured sound pressure levels emitted by a noise source (machinery or
equipment) mounted in situ in a reverberant environment, with those from a calibrated reference sound source.
The sound power level (or, in the case of noise bursts or transient noise emission, the sound energy level)
produced by the noise source, in frequency bands of width one octave, is calculated using those
measurements. The sound power level or sound energy level with frequency A-weighting applied is calculated
using the octave-band levels.
1.2 Types of noise and noise sources
The method specified in this International Standard is suitable for all types of noise (steady, non-steady,
fluctuating, isolated bursts of sound energy, etc.) defined in ISO 12001. The method is primarily applicable to
sources which emit broad-band noise. It can, however, also be used for sources which emit narrow-band
noise or discrete tones, although there is a possibility that the measurement reproducibility is then degraded.
The noise source under test can be a device, machine, component or sub-assembly, especially one which is
non-movable.
1.3 Test environment
The test environment that is applicable for measurements made in accordance with this International Standard
is a room where the sound pressure level at the microphone positions depends mainly on reflections from the
room surfaces (see 4.1). In measurements of ISO 12001:1996, accuracy grade 2 (engineering grade),
background noise in the test environment is low compared to that of the noise source or reference sound
source (see 4.2).
1.4 Measurement uncertainty
Information is given on the uncertainty of the sound power levels and sound energy levels determined in
accordance with this International Standard, for measurements made in octave bands and for A-weighted
frequency calculations performed on them. The uncertainty conforms with that of either ISO 12001:1996,
accuracy grade 2 (engineering grade) or ISO 12001:1996, accuracy grade 3 (survey grade), depending on the
extent to which the requirements concerning the test environment are met.
© ISO 2010 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 3747:2010(E)
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 5725 (all parts), Accuracy (trueness and precision) of measurement methods and results
ISO 6926, Acoustics — Requirements for the performance and calibration of reference sound sources used
for the determination of sound power levels
ISO 12001:1996, Acoustics — Noise emitted by machinery and equipment — Rules for the drafting and
presentation of a noise test code
ISO/IEC Guide 98-3, Uncertainty of measurement — Part 3: Guide to the expression of uncertainty in
measurement (GUM:1995)
IEC 60942:2003, Electroacoustics — Sound calibrators
IEC 61260:1995, Electroacoustics — Octave-band and fractional-octave-band filters
IEC 61672-1:2002, Electroacoustics — Sound level meters — Part 1: Specifications
3 Terms and definitions
For the purposes of this document, the following definitions apply.
3.1
sound pressure
p
difference between instantaneous pressure and static pressure
[22]
NOTE 1 Adapted from ISO 80000-8:2007 , 8-9.2.
NOTE 2 Sound pressure is expressed in pascals.
3.2
sound pressure level
L
p
ten times the logarithm to the base 10 of the ratio of the square of the sound pressure, p, to the square of a
reference value, p , expressed in decibels:
0
2
p
L = 10 lg dB (1)
p
2
p
0
where the reference value, p , is 20 µPa
0
[21]
[ISO/TR 25417:2007 , 2.2]
NOTE 1 If specific frequency and time weightings as specified in IEC 61672-1 and/or specific frequency bands are
applied, this is indicated by appropriate subscripts; e.g. L denotes the A-weighted sound pressure level.
pA
[22]
NOTE 2 This definition is technically in accordance with ISO 80000-8:2007 , 8-22.
2 © ISO 2010 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 3747:2010(E)
3.3
time-averaged sound pressure level
L
p,T
ten times the logarithm to the base 10 of the ratio of the time average of the square of the sound pressure, p,
during a stated time interval of duration, T (starting at t and ending at t ), to the square of a reference value,
1 2
p , expressed in decibels
0
t
⎡⎤
2
1
2
⎢⎥
pt()dt
∫
⎢⎥
T
t
⎢ 1 ⎥
L = 10 lg dB (2)
pT,
⎢ ⎥
2
p
0
⎢⎥
⎢⎥
⎢⎥
⎣⎦
where the reference value, p , is 20 μPa
0
NOTE 1 In general, the subscript “T ” is omitted since time-averaged sound pressure levels are necessarily determined
over a certain measurement time interval.
NOTE 2 Time-averaged sound pressure levels are often A-weighted, in which case they are denoted by L , which is
pA,T
usually abbreviated to L .
pA
[21]
NOTE 3 Adapted from ISO/TR 25417:2007 , 2.3.
3.4
single event time-integrated sound pressure level
L
E
ten times the logarithm to the base 10 of the ratio of the integral of the square of the sound pressure, p, of an
isolated single sound event (burst of sound or transient sound) over a stated time interval T (starting at t and
1
ending at t ) to a reference value, E , expressed in decibels
2 0
t
⎡⎤2
2
⎢⎥
pt()dt
∫
⎢⎥
t
⎢⎥1
L = 10 lg dB (3)
E
⎢⎥
E
0
⎢⎥
⎢⎥
⎢⎥
⎣⎦
2 −10 2
where the reference value, E , is (20 µPa) s = 4 × 10 Pa s
0
NOTE 1 This quantity can be obtained by L + 10 lg(T /T ) dB, where T = 1 s.
0
p,T 0
NOTE 2 When used to measure sound immission, this quantity is usually called “sound exposure level” (see
[21]
ISO/TR 25417:2007 ).
3.5
measurement time interval
T
portion or a multiple of an operational period or operational cycle of the noise source under test for which the
time-averaged sound pressure level is determined
NOTE Measurement time interval is expressed in seconds.
3.6
comparison method
method by which the sound power level or sound energy level of a noise source under test is determined from
a comparison of the sound pressure levels produced by the source under test with those of a reference sound
source of known sound power output, when both sources are operated in the same environment
© ISO 2010 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 3747:2010(E)
3.7
reverberant sound field
that portion of the sound field in the test room over which the influence of sound received directly from the
source is negligible
3.8
reference sound source
sound source meeting specified requirements
NOTE For the purposes of this International Standard, the requirements are those specified in ISO 6926:1999,
Clause 5.
3.9
calibration position
position, well-defined relative to reflecting surfaces, in which the reference sound source has been calibrated
3.10
excess of sound pressure level at a given distance
ΔL
f
difference, at a given distance, between the sound pressure level of a sound source in a given room and the
sound pressure level that would be expected in a free sound field, expressed in decibels
[20]
NOTE This term and its definition differ from that given in ISO 14257:2001 , 3.6, which relates to an average
difference over a given distance range.
3.11
frequency range of interest
for general purposes, the frequency range of octave bands with nominal mid-band frequencies from 125 Hz to
8 000 Hz
NOTE For special purposes, the frequency range can be extended or reduced, provided that the test environment,
reference sound source, and instrument specifications are satisfactory for use over the modified frequency range. Any
change to the frequency range of interest is clearly indicated in the test report. Measurements are not valid if the
A-weighted levels are predominantly determined by high or low frequencies outside the frequency range of interest.
3.12
reference box
hypothetical right parallelepiped terminating on the floor of the test environment on which the noise source
under test is located, that just encloses the source including all the significant sound-radiating components
and any test table on which the source is mounted
3.13
measurement distance
d
m
distance from the nearest point of the reference box to a microphone position
NOTE Measurement distance is expressed in metres.
3.14
background noise
noise from all sources other than the noise source under test
NOTE Background noise includes contributions from airborne sound, noise from structure-borne vibration, and
electrical noise in the instrumentation.
4 © ISO 2010 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 3747:2010(E)
3.15
background noise correction
K
1
correction applied to the measured octave-band sound pressure levels at each microphone position to
account for the influence of background noise
NOTE 1 Background noise correction is expressed in decibels.
NOTE 2 The background noise correction is frequency dependent; the correction in the case of a frequency band is
denoted K , where f denotes the relevant mid-band frequency.
1f
3.16
sound power
P
through a surface, product of the sound pressure, p, and the component of the particle velocity, u , at a point
n
on the surface in the direction normal to the surface, integrated over that surface
[22]
[ISO 80000-8:2007 , 8-16]
NOTE 1 Sound power is expressed in watts.
NOTE 2 The quantity relates to the rate per time at which airborne sound energy is radiated by a source.
3.17
sound power level
L
W
ten times the logarithm to the base 10 of the ratio of the sound power of a source, P, to a reference value, P ,
0
expressed in decibels
P
L = 10 lg dB (4)
W
P
0
where the reference value, P , is 1 pW
0
NOTE 1 If a specific frequency weighting as specified in IEC 61672-1 and/or specific frequency bands are applied, this
should be indicated by appropriate subscripts; e.g. L denotes the A-weighted sound power level.
WA
[22]
NOTE 2 This definition is technically in accordance with ISO 80000-8:2007 , 8-23.
[21]
[ISO/TR 25417:2007 , 2.9]
3.18
sound energy
J
integral of the sound power, P, over a stated time interval of duration T (starting at t and ending at t )
1 2
t
2
J = Pt()dt (5)
∫
t
1
NOTE 1 Sound energy is expressed in joules.
NOTE 2 The quantity is particularly relevant for non-stationary, intermittent sound events.
[21]
[ISO/TR 25417:2007 , 2.10]
© ISO 2010 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 3747:2010(E)
3.19
sound energy level
L
J
ten times the logarithm to the base 10 of the ratio of the sound energy, J, to a reference value, J , expressed
0
in decibels
J
L = 10 lg dB (6)
J
J
0
where the reference value, J , is 1 pJ
0
NOTE If a specific frequency weighting as specified in IEC 61672-1 and/or specific frequency bands are applied, this
should be indicated by appropriate subscripts; e.g. L denotes the A-weighted sound energy level.
JA
[21]
[ISO/TR 25417:2007 , 2.11]
4 Test environment
4.1 Criterion for acoustic adequacy of test environment
The test environment is where the noise source under test is found in situ, i.e. either where the source is built
or where it normally operates. The method of test specified in this International Standard is for application in a
reverberant sound field. The test environment shall therefore be sufficiently reverberant to cause the directivity
of the source under test to have an insignificant influence on the sound pressure levels measured according to
7.5 and 7.6. The indicator, excess of sound pressure level at a given distance, ΔL , shall be determined in
f
accordance with Annex A, and shall have a magnitude of at least 7 dB in regions where the requirement for a
reverberant sound field is fulfilled. This indicator serves as the parameter by which to assess the
measurement uncertainty, see Clause 9.
4.2 Criterion for background noise
At each microphone position, the octave-band sound pressure levels due to background noise shall be at
least 6 dB and preferably more than 15 dB below the octave-band sound pressure levels from the noise
source under test and from the reference sound source.
NOTE If it is necessary to make measurements where the difference between the sound pressure levels of the
[7] [17] [18]
background noise and the sources is less than 6 dB, ISO 3746 , ISO 9614-1 or ISO 9614-2 can be used.
5 Instrumentation and measurement equipment
5.1 General
The instrumentation system, including the microphones and cables, shall meet the requirements of
IEC 61672-1:2002, class 1, and the filters shall meet the requirements of IEC 61260:1995, class 1. The
reference sound source shall meet the requirements given in ISO 6926.
5.2 Calibration
Before and after each series of measurements, a sound calibrator meeting the requirements of
IEC 60942:2003, class 1 shall be applied to each microphone to verify the calibration of the entire
measurement system at one or more frequencies within the frequency range of interest. Without any
adjustment, the difference between the readings before and after each series of measurements shall be less
than or equal to 0,5 dB. If this value is exceeded, the results of the series of measurements shall be discarded.
6 © ISO 2010 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 3747:2010(E)
The calibration of the sound calibrator, the compliance of the instrumentation system with the requirements of
IEC 61672-1, and the compliance of the reference sound source with the requirements of ISO 6926, shall be
verified at intervals in a laboratory making calibrations traceable to appropriate standards.
Unless national regulations dictate otherwise, it is recommended that the sound calibrator should be calibrated
at intervals not exceeding 1 year, the reference sound source should be calibrated at intervals not exceeding
2 years, and the compliance of the instrumentation system with the requirements of IEC 61672-1 should be
verified at intervals not exceeding 2 years.
6 Location, installation and operation of noise source under test
6.1 Source location and installation
Since the test procedure is designed for use in situ, the installation and location of the noise source under test
have to be those where the source is found. However, the sound power or sound energy emitted by a source
can be affected by the manner of installation and its location, for instance, relative to nearby walls or other
reflecting surfaces.
Many small sound sources, although themselves poor radiators of low-frequency sound, can, as a result of the
method of mounting, radiate more low-frequency sound when their vibrational energy is transmitted to
surfaces large enough to be efficient radiators. In such cases, resilient mountings should if practicable be
interposed between the noise source under test and the supporting structure, so that the transmission of
vibration to the support and the reaction on the source are both minimized. In this case, the mounting base
should be rigid (i.e. have a sufficiently high mechanical impedance) to prevent it from vibrating excessively
and radiating sound. Such resilient mounts should not be used if the noise source under test is not resiliently
mounted in typical usage.
Coupling conditions, e.g. between prime movers and driven machines, can exert considerable influence on
the sound radiation of the noise source under test. It may be appropriate to use a flexible coupling, but similar
considerations apply to these as to resilient mounts.
6.2 Auxiliary equipment
If practicable, all auxiliary equipment necessary for the operation of the noise source under test, but which is
not an integral part of the source itself, including any electrical conduits, piping, air ducts, etc., connected to
the source under test, shall be located outside the test environment. If this is impractical, care shall be taken
to minimize any sound radiated into the test environment from such equipment. The noise source under test
shall be taken to include all significant sources of sound emission, including auxiliary equipment which cannot
either be removed or adequately quietened, and the reference box (see 7.2) shall be extended appropriately.
6.3 Operation of source during test
The sound power or sound energy emitted by a source can be affected by the load applied, the running speed,
and the conditions under which it is operating. The source shall be tested, wherever possible, under
conditions that are reproducible and representative of the noisiest operation in typical usage. The
specifications given in a noise test code, if any exists, shall be followed, but in the absence of a noise test
code one or more of the following modes of operation shall be selected for the test(s):
a) source under specified load and conditions;
b) source under full load [if different from a)];
c) source under no load (idling);
d) source at maximum operating speed under defined conditions;
e) source operating under conditions corresponding to maximum sound generation representative of normal
use;
© ISO 2010 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO 3747:2010(E)
f) source with simulated loading, under defined conditions;
g) source undergoing a characteristic work cycle under defined conditions.
The source shall be stabilized in the desired operating condition, with any power source or transmission
system running at a stable temperature, prior to the start of measurements for sound power level or sound
energy level determination. The load, speed, and operating conditions shall either be held constant during the
test, or varied through a defined cycle in a controlled manner.
If the sound power or sound energy emission depends on secondary operating parameters, e.g. the type of
material being processed, the design of cutting tool, or the humidity, those parameters shall be selected, as
far as is practicable, that give the smallest variations and that are typical of normal use. If simulated loading
conditions are used, they shall be chosen such that the sound power levels or sound energy levels of the
source under test are representative of normal use.
7 Measurement procedure
7.1 General
For determination of either the sound power level of a noise source emitting stationary noise or the sound
energy level of a source which emits bursts of noise, two sets of measurements of sound pressure levels shall
be made in the test environment, first with the noise source under test operating and then with the reference
sound source operating; in some circumstances (see 7.3.1) the measurements with the reference sound
source have to be repeated for different locations of the source. The specifications given in a noise test code,
if any exists, shall be followed, but in the absence of a noise test code the procedures described hereafter
shall be followed for the test(s).
7.2 Characterization of noise source under test
A preliminary aural examination of the noise emitted by the source under test shall be made to determine
whether sound emitted from one component predominates. If so, the geometric centre of that component shall
be assumed to be the acoustic centre of the source for the purpose of the test (see 7.3.2), and a reference
box shall be delineated which just encloses that component and terminates on the floor on which the source
under test is mounted. If no component appears to emit sound more than any other, any component which
clearly emits no sound shall be excluded from consideration, the acoustic centre of the source shall be taken
to be the geometric centre of the remainder, and the reference box shall be delineated accordingly.
Preliminary measurements shall be used to determine whether the sound emitted by the source is too
directional for the method of this International Standard to be applied. The source directivity shall be evaluated
by measuring sound pressure levels of the source (at intervals of 2 m or less along a given side for a large
source) at a dista
...
NORME ISO
INTERNATIONALE 3747
Troisième édition
2010-12-01
Acoustique — Détermination des niveaux
de puissance acoustique et des niveaux
d'énergie acoustique émis par les
sources de bruit à partir de la pression
acoustique — Méthode d'expertise et de
contrôle pour une utilisation in situ en
environnement réverbérant
Acoustics — Determination of sound power levels and sound energy
levels of noise sources using sound pressure — Engineering/survey
methods for use in situ in a reverberant environment
Numéro de référence
ISO 3747:2010(F)
©
ISO 2010
---------------------- Page: 1 ----------------------
ISO 3747:2010(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3747:2010(F)
Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives.2
3 Termes et définitions .2
4 Environnement d'essai .6
5 Appareillage et dispositif de mesure.6
6 Emplacement, installation et fonctionnement de la source de bruit en essai.7
7 Méthode de mesure.8
8 Calcul des niveaux de puissance acoustique et des niveaux d'énergie acoustique.12
9 Incertitude de mesure .16
10 Informations à enregistrer.20
11 Informations à consigner dans le rapport d'essai .21
Annexe A (normative) Évaluation de l'amplification du niveau de pression acoustique à une
distance donnée .22
Annexe B (informative) Recommandations pour l'emplacement de la source sonore de référence
et des microphones, si seulement une position est utilisée pour la source sonore de
référence .23
Annexe C (normative) Niveau de puissance acoustique et niveau d'énergie acoustique dans les
conditions météorologiques de référence.28
Annexe D (normative) Calcul des niveaux de puissance acoustique pondérés A et des niveaux
d'énergie acoustique pondérés A à partir des niveaux par bande d'octave.30
Annexe E (informative) Lignes directrices pour l'élaboration de données sur l'incertitude de
mesure.32
Bibliographie.43
© ISO 2010 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3747:2010(F)

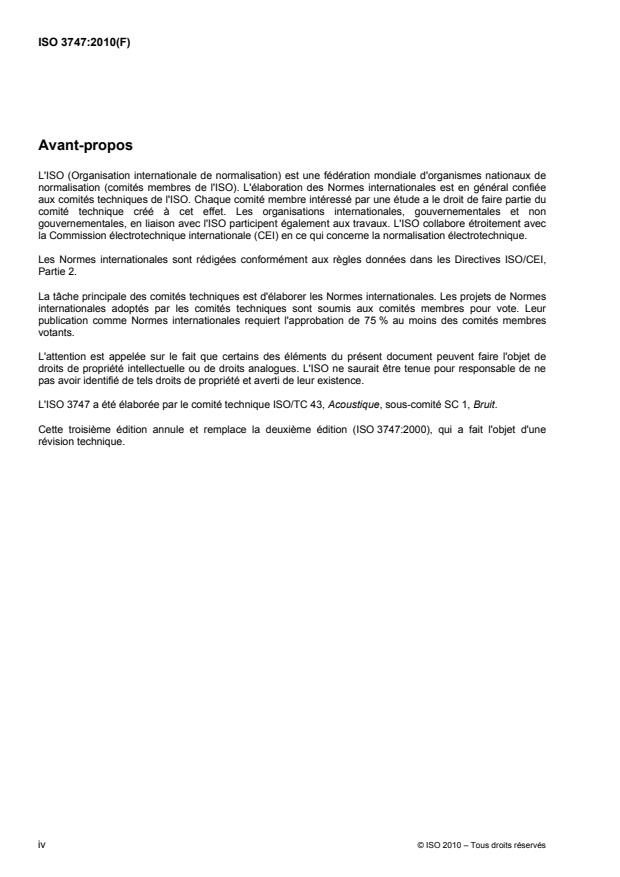

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 3747 a été élaborée par le comité technique ISO/TC 43, Acoustique, sous-comité SC 1, Bruit.
Cette troisième édition annule et remplace la deuxième édition (ISO 3747:2000), qui a fait l'objet d'une
révision technique.
iv © ISO 2010 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 3747:2010(F)
Introduction
[2]
La présente Norme internationale fait partie de la série ISO 3741 à ISO 3747 qui regroupe des normes
spécifiant diverses méthodes de détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par des sources de bruit telles que les machines, équipements et leurs sous-ensembles. Le
choix de l'utilisation de l'une des méthodes de la série pour une application particulière dépend de l'objectif
visé par la détermination du niveau de puissance acoustique ou du niveau d'énergie acoustique, et des
[1]
installations disponibles. L'ISO 3740 fournit des lignes directrices permettant de faciliter ce choix. La série
[1]
ISO 3740 à ISO 3747 n'indique que des principes généraux concernant les conditions de montage et de
fonctionnement de la machine ou de l'équipement pour les besoins de l'essai. Il est important d'établir des
codes d'essai pour les types spécifiques de sources de bruit fournissant des exigences détaillées relatives
aux conditions de montage, de charge et de fonctionnement dans lesquelles les niveaux de puissance
acoustique ou les niveaux d'énergie acoustique doivent être obtenus.
La méthode indiquée dans la présente Norme internationale repose sur la comparaison des niveaux de
pression acoustique par bande d'octave d'une source de bruit en essai avec ceux d'une source sonore de
référence étalonnée; les niveaux de puissance acoustique ou d'énergie acoustique pondérés A peuvent être
calculés à partir des niveaux par bande d'octave. La méthode s'applique lorsque la source de bruit se trouve
in situ et de ce fait convient pour des équipements fixes de grandes dimensions qui, en raison de leur mode
de fonctionnement ou de leur installation, ne peuvent pas être déplacés facilement.
La méthode spécifiée dans la présente Norme internationale permet la détermination du niveau de puissance
acoustique et du niveau d'énergie acoustique par bandes d'octave à partir desquelles la valeur pondérée A
est calculée.
La présente Norme internationale décrit une méthode conduisant à des résultats de la classe de précision
expertise (classe 2) ou de la classe de précision contrôle (classe 3) telles que définies dans l'ISO 12001:1996,
en fonction du degré de conformité avec les exigences relatives à l'environnement d'essai. Pour les
[2] [5]
applications où une précision supérieure est exigée, il peut être fait référence à l'ISO 3741 , à l'ISO 3744
ou à la partie appropriée de l'ISO 9614. Si les critères applicables à l'environnement de mesure spécifiés dans
la présente Norme internationale ne sont pas satisfaits, il est possible de faire référence à une autre norme de
[17]-[19]
la présente série ou à une partie appropriée de l'ISO 9614 .
© ISO 2010 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 3747:2010(F)
Acoustique — Détermination des niveaux de puissance
acoustique et des niveaux d'énergie acoustique émis par les
sources de bruit à partir de la pression acoustique — Méthode
d'expertise et de contrôle pour une utilisation in situ en
environnement réverbérant
1 Domaine d'application
1.1 Généralités
La présente Norme internationale spécifie une méthode de détermination du niveau de puissance acoustique
ou du niveau d'énergie acoustique d'une source de bruit en comparant les niveaux de pression acoustique
mesurés émis par une source de bruit (machine ou équipement) montée in situ dans un environnement
réverbérant, à ceux d'une source sonore de référence étalonnée. Le niveau de puissance acoustique (ou,
dans le cas d'impulsions sonores ou d'émissions sonores transitoires, le niveau d'énergie acoustique) produit
par la source de bruit, par bandes de fréquences d'une largeur égale à une octave, est calculé en utilisant ces
mesurages. Le niveau de puissance acoustique ou le niveau d'énergie acoustique avec la pondération
fréquentielle A appliquée sont calculés au moyen des niveaux par bande d'octave.
1.2 Types de bruit et sources sonores
La méthode spécifiée dans la présente Norme internationale est applicable à tous les types de bruit (stable,
non stable, fluctuant, impulsions acoustiques isolées, etc.) définis dans l'ISO 12001. Elle s'applique
principalement aux sources qui émettent un bruit à large bande. Cependant, elle peut également s'appliquer
aux sources qui émettent un bruit à bande étroite ou des sons purs, bien que la reproductibilité du mesurage
puisse s'en trouver réduite.
La source de bruit en essai peut être un dispositif, une machine, un composant ou un sous-ensemble, en
particulier ceux ne pouvant pas être déplacés.
1.3 Environnement d'essai
L'environnement d'essai applicable aux mesurages réalisés conformément à la présente Norme internationale
est une salle dans laquelle le niveau de pression acoustique aux différentes positions de microphone dépend
principalement des réflexions par les surfaces de la salle (voir 4.1). Dans les mesurages de classe de
précision expertise (classe 2) telle que spécifiée dans l'ISO 12001:1996, le bruit de fond dans l'environnement
d'essai est faible par comparaison avec celui de la source de bruit ou de la source sonore de référence (voir
4.2).
1.4 Incertitude de mesure
Des informations sont données sur l'incertitude associée aux niveaux de puissance acoustique et aux niveaux
d'énergie acoustique déterminés conformément à la présente Norme internationale, pour des mesurages
effectués dans des bandes d'octave, ainsi que pour les niveaux pondérés A calculés à partir de ces mesures.
L'incertitude est conforme à la classe de précision expertise (classe 2) ou à la classe de précision contrôle
(classe 3) telles que définies dans l'ISO 12001:1996, en fonction du degré de conformité aux exigences
relatives à l'environnement d'essai.
© ISO 2010 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 3747:2010(F)
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 5725 (toutes parties), Exactitude (justesse et fidélité) des résultats et méthodes de mesure
ISO 6926, Acoustique — Prescriptions relatives aux performances et à l'étalonnage des sources sonores de
référence pour la détermination des niveaux de puissance sonore
ISO 12001:1996, Acoustique — Bruits émis par les machines et équipements — Règles pour la préparation et
la présentation d'un code d'essai acoustique
Guide ISO/CEI 98-3, Incertitude de mesure — Partie 3: Guide pour l'expression de l'incertitude de mesure
(GUM:1995)
IEC 60942:2003, Électroacoustique — Calibreurs acoustiques
IEC 61260:1995, Électroacoustique — Filtres de bande d'octave et de bande d'une fraction d'octave
IEC 61672-1:2002, Électroacoustique — Sonomètres — Partie 1: Spécifications
3 Termes et définitions
Pour les besoins du présent document, les définitions suivantes s'appliquent.
3.1
pression acoustique
p
différence entre la pression instantanée et la pression statique
[22]
NOTE 1 Adapté de l’ISO 80000-8:2007 , 8-9.2.
NOTE 2 La pression acoustique est exprimée en pascals.
3.2
niveau de pression acoustique
L
p
dix fois le logarithme décimal du rapport du carré de la pression acoustique, p, au carré d'une valeur de
référence, p , exprimé en décibels:
0
2
p
L = 10lg dB (1)
p
2
p
0
où la valeur de référence, p , est égale à 20 µPa
0
[21]
[ISO/TR 25417:2007 , 2.2]
NOTE 1 Si des pondérations fréquentielles et temporelles telles que celles définies dans la CEI 61672-1 et/ou des
bandes de fréquences spécifiques sont appliquées, cela est indiqué au moyen des indices appropriés; p. ex. L désigne
pA
le niveau de pression acoustique pondéré A.
[22]
NOTE 2 Cette définition est techniquement conforme à l'ISO 80000-8:2007 , 8-22.
2 © ISO 2010 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 3747:2010(F)
3.3
niveau de pression acoustique temporel moyen
L
p,T
dix fois le logarithme décimal du rapport de la moyenne de temps du carré de la pression acoustique, p,
moyenné dans le temps sur une durée déterminée, T (commençant à t et se terminant à t ), au carré d'une
1 2
valeur de référence, p , exprimé en décibels
0
t
⎡⎤
2
1
2
⎢⎥
pt()dt
∫
⎢⎥
T
t
1
⎢⎥
(2)
L = 10 lg dB
pT,
⎢⎥2
p
0
⎢⎥
⎢⎥
⎢⎥
⎣⎦
où la valeur de référence, p , est égale à 20 µPa
0
NOTE 1 En général, l'indice «T» est omis car les niveaux de pression acoustique temporels moyens sont
nécessairement déterminés sur une certaine durée de mesurage.
NOTE 2 Les niveaux de pression acoustique temporels moyens sont souvent pondérés A, auquel cas ils sont notés
L , qui est généralement abrégé en L .
pA,T pA
[21]
NOTE 3 Adapté de l'ISO/TR 25417:2007 , 2.3.
3.4
niveau de pression acoustique d'un événement élémentaire moyenné dans le temps
L
E
dix fois le logarithme décimal du rapport de l'intégrale du carré de la pression acoustique, p, d'un évènement
sonore élémentaire (impulsion acoustique ou son transitoire) sur une durée déterminée T (commençant à t et
1
se terminant à t ) à une valeur de référence, E , exprimé en décibels
2 0
t
⎡⎤
2
2
⎢⎥
pt()dt
∫
⎢⎥
t
⎢⎥1
L = 10lg dB (3)
E
⎢⎥
E
0
⎢⎥
⎢⎥
⎢⎥
⎣⎦
2 −10 2
où la valeur de référence, E , est égale à (20 µPa) s = 4 × 10 Pa s
0
T
NOTE 1 Cette grandeur peut être obtenue par L +10lg dB , où T = 1 s.
pT, 0
T
0
NOTE 2 Lorsqu'elle sert à mesurer les nuisances sonores, cette grandeur est généralement appelée «niveau
[21]
d'exposition sonore» (voir l'ISO/TR 25417:2007 .
3.5
durée de mesurage
T
fraction ou multiple d'une période ou d'un cycle de fonctionnement de la source de bruit en essai sur lequel le
niveau de pression acoustique temporel moyen est déterminé
NOTE La durée de mesurage est exprimée en secondes.
3.6
méthode de comparaison
méthode selon laquelle le niveau de puissance acoustique ou le niveau d'énergie acoustique d'une source de
bruit en essai est déterminé en comparant les niveaux de pression acoustique produits par la source en essai
à ceux d'une source sonore de référence de puissance acoustique connue, les deux sources étant utilisées
dans le même environnement
© ISO 2010 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 3747:2010(F)
3.7
champ acoustique réverbéré
partie du champ acoustique existant dans la salle d'essai dans laquelle l'influence du son reçu directement de
la source est négligeable
3.8
source sonore de référence
source sonore satisfaisant à des exigences spécifiées
NOTE Pour les besoins de la présente Norme internationale, les exigences sont celles spécifiées dans
l'ISO 6926:1999, Article 5.
3.9
position étalonnée
position bien définie par rapport aux surfaces réfléchissantes, dans laquelle la source sonore de référence a
été étalonnée
3.10
amplification du niveau de pression acoustique à une distance donnée
ΔL
f
différence, à une distance donnée, entre le niveau de pression acoustique d'une source sonore dans une
salle donnée et le niveau de pression acoustique attendu en champ libre, exprimée en décibels
[20]
NOTE Ce terme et sa définition diffèrent de ceux donnés dans l'ISO 14257:2001 , 3.6, qui se rapporte à une
différence moyenne sur une gamme de distances donnée.
3.11
domaine de fréquences représentatif
pour des applications courantes, domaine de fréquences des bandes d'octave de fréquences médianes
comprises entre 125 Hz et 8 000 Hz
NOTE Pour des applications spéciales, le domaine de fréquences peut être étendu ou réduit, sous réserve que les
spécifications relatives à l'environnement d'essai, à la source sonore de référence et aux instruments de mesure soient
remplies pour une utilisation dans le domaine de fréquences modifié. Toutes modifications apportées au domaine de
fréquences représentatif sont à indiquer clairement dans le rapport d'essai. Les mesures ne sont pas valables si les
niveaux pondérés A sont principalement déterminés à des fréquences hautes ou basses situées en dehors du domaine de
fréquences représentatif.
3.12
parallélépipède de référence
parallélépipède rectangle fictif limité par le plancher de l'environnement d'essai sur lequel est située la source
de bruit en essai, qui entoure la source au plus près, y compris tous les éléments à émission sonore
importante et toute table d'essai sur laquelle la source est montée
3.13
distance de mesurage
d
m
distance entre le point le plus proche d'un parallélépipède de référence et la position de microphone
NOTE La distance de mesurage est exprimée en mètres.
3.14
bruit de fond
bruit émis par l'ensemble des sources autres que la source de bruit en essai
NOTE Le bruit de fond inclut différentes composantes: bruit aérien, bruit émis par des vibrations de structure et bruit
électrique des instruments de mesure.
4 © ISO 2010 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 3747:2010(F)
3.15
correction de bruit de fond
K
1
correction appliquée aux niveaux de pression acoustique par bande d'octave mesurés à chaque position de
microphone pour tenir compte de l'influence du bruit de fond
NOTE 1 La correction de bruit de fond est exprimée en décibels.
NOTE 2 La correction de bruit de fond est fonction de la fréquence; la correction dans le cas d'une bande de
fréquences est notée K f, où f est la fréquence médiane correspondante.
1
3.16
puissance acoustique
P
à travers une surface, produit de la pression acoustique, p, et de la composante de la vitesse particulaire, u ,
n
en un point de la surface, dans la direction normale à celle-ci, intégré sur cette surface
[22]
[ISO 80000-8:2007 , 8-16]
NOTE 1 La puissance acoustique est exprimée en watts.
NOTE 2 La grandeur représente l'énergie sonore aérienne rayonnée par une source divisée par le temps.
3.17
niveau de puissance acoustique
L
W
dix fois le logarithme décimal du rapport de la puissance acoustique d'une source, P, à une valeur de
référence, P , exprimé en décibels
0
P
L = 10lg dB (4)
W
P
0
où la valeur de référence, P , est égale à 1 pW
0
NOTE 1 Si une pondération fréquentielle spécifique définie dans la CEI 61672-1 et/ou des bandes de fréquences
spécifiques sont utilisées, il convient de l'indiquer au moyen des indices appropriés; par exemple L indique le niveau de
WA
puissance acoustique pondéré A.
[22]
NOTE 2 Cette définition est techniquement conforme à l'ISO 80000-8:2007 , 8-23.
[21]
[ISO/TR 25417:2007 , 2.9]
3.18
énergie acoustique
J
intégrale de la puissance acoustique, P, sur un intervalle de temps déterminé T (commençant à t et se
1
terminant à t )
2
t
2
J = Pt()dt (5)
∫
t
1
NOTE 1 L'énergie acoustique est exprimée en joules.
NOTE 2 Cette grandeur est particulièrement pertinente pour les évènements acoustiques non stationnaires et
intermittents.
[21]
[ISO/TR 25417:2007 , 2.10]
© ISO 2010 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 3747:2010(F)
3.19
niveau d'énergie acoustique
L
J
dix fois le logarithme décimal du rapport de l'énergie acoustique d'une source, J, à une valeur de référence,
J , exprimé en décibels
0
J
L = 10lg dB (6)
J
J
0
où la valeur de référence, J , est égale à 1 pJ
0
NOTE Si une pondération fréquentielle spécifique définie dans la CEI 61672-1 et/ou des bandes de fréquences
spécifiques sont utilisées, il convient de l'indiquer au moyen des indices appropriés; par exemple L indique le niveau
JA
d'énergie acoustique pondéré A.
[21]
[ISO/TR 25417:2007 , 2.11]
4 Environnement d'essai
4.1 Critère d'aptitude acoustique de l'environnement d'essai
L'environnement d'essai est celui où se trouve la source de bruit en essai in situ, c'est-à-dire là où est
construite la source ou là où elle est normalement utilisée. La méthode d'essai spécifiée dans la présente
Norme internationale est applicable en champ acoustique réverbéré. L'environnement d'essai doit, par
conséquent, être suffisamment réverbérant pour que la directivité de la source en essai n'ait qu'une influence
négligeable sur les niveaux de pression acoustique mesurés conformément à 7.5 et 7.6. L'indicateur,
l'amplification du niveau de pression acoustique à une distance donnée, ΔL, doit être déterminé
f
conformément à l'Annexe A, et doit avoir une amplitude d'au moins 7 dB dans les régions où l'exigence d'un
champ acoustique réverbéré est satisfaite. Cet indicateur sert de paramètre pour l'évaluation de l'incertitude
de mesure (voir l'Article 9).
4.2 Critère de bruit de fond
À chaque position de microphone, les niveaux de pression acoustique par bande d'octave dus au bruit de
fond doivent être inférieurs d'au moins 6 dB, et de préférence d'au moins 15 dB, aux niveaux de pression
acoustique par bande d'octave de la source de bruit en essai et de la source sonore de référence.
NOTE S'il est nécessaire d'effectuer des mesurages lorsque la différence entre les niveaux de pression acoustique
[7] [17] [18]
du bruit de fond et des sources est inférieure à 6 dB, l'ISO 3746 , l'ISO 9614-1 ou l'ISO 9614-2 peuvent être
utilisées.
5 Appareillage et dispositif de mesure
5.1 Généralités
L'appareillage, microphone et câbles inclus, doit satisfaire aux exigences des appareils de classe 1 selon la
CEI 61672-1:2002. Les filtres utilisés doivent satisfaire aux exigences des appareils de classe 1 selon la
CEI 61260:1995. La source sonore de référence doit satisfaire aux exigences de l'ISO 6926.
6 © ISO 2010 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 3747:2010(F)
5.2 Étalonnage
Avant et après chaque série de mesurages, un calibreur acoustique de précision conforme à la classe 1 selon
la CEI 60942:2003 doit être appliqué à chaque microphone afin de contrôler l'étalonnage de l'ensemble de la
chaîne de mesure, à une ou plusieurs fréquences prises dans le domaine de fréquences représentatif. Sans
aucun ajustement, la différence entre les lectures au début et à la fin de chaque série de mesurages doit être
inférieure ou égale à 0,5 dB. Si la différence dépasse 0,5 dB, les résultats de la série de mesurages doivent
être rejetés.
L'étalonnage du calibreur acoustique, la conformité de l'appareillage avec les exigences de la CEI 61672-1 et
la conformité de la source sonore de référence avec les exigences de l'ISO 6926 doivent être vérifiés
périodiquement dans un laboratoire effectuant des étalonnages traçables conformément aux normes
appropriées.
Sauf indications contraires dans les réglementations nationales, il est recommandé d'étalonner le calibreur
acoustique à intervalles inférieurs à 1 an, la source sonore de référence à intervalles inférieurs à 2 ans et la
conformité de l'appareillage aux exigences de la CEI 61672-1 à intervalles inférieurs à 2 ans.
6 Emplacement, installation et fonctionnement de la source de bruit en essai
6.1 Emplacement et installation de la source
Comme le mode opératoire d'essai est prévu pour une utilisation in situ, l'installation et l'emplacement de la
source de bruit en essai doivent être ceux où se trouve la source. Toutefois, la puissance acoustique et
l'énergie acoustique émises par une source peuvent être affectées par sa méthode d'installation ou son
emplacement, par exemple à proximité de murs ou d'autres surfaces réfléchissantes.
De nombreuses sources de petite taille, bien que faiblement rayonnantes en elles-mêmes dans les basses
fréquences, peuvent émettre davantage dans les basses fréquences, du fait du mode de montage, lorsque
leur énergie vibratoire est transmise à des surfaces de dimensions suffisantes pour devenir des éléments
rayonnants efficaces. Il convient dans ce cas, dans la mesure du possible, d'intercaler des éléments
élastiques entre la source de bruit en essai et la structure porteuse, de sorte que la transmission des
vibrations au support, de même que la réaction sur la source, soient toutes deux minimisées. Il convient alors
que le socle de montage soit rigide (c'est-à-dire qu’il possède une impédance mécanique suffisamment
élevée) pour éviter qu'il n’émette des vibrations ou rayonnements acoustiques excessifs. Il convient de ne pas
utiliser ce type de montage élastique lorsque, pour une utilisation type, le montage de la source de bruit en
essai n'est pas élastique.
Les conditions de couplage, par exemple entre moteur primaire et machine entraînée, peuvent influer
considérablement sur le rayonnement acoustique de la source de bruit en essai. Il peut s'avérer approprié
d'utiliser un couplage élastique, mais des considérations similaires à celles des montages élastiques
s'appliquent.
6.2 Équipement auxiliaire
Dans la mesure du possible, l'ensemble des équipements auxiliaires nécessaires au fonctionnement de la
source de bruit en essai mais n'en faisant pas partie intégrante, y compris toutes les lignes électriques, les
tuyauteries, les conduits d'air, etc. raccordés à la source en essai, doivent être situés hors de l'environnement
d'essai. Si cela est impossible, il faut prendre soin de minimiser tout son rayonné dans l'environnement
d'essai par ledit équipement. La source de bruit en essai doit inclure toutes les sources significatives
d'émission sonore, y compris les équipements auxiliaires qui ne peuvent pas être retirés ou dont l'émission
sonore ne peut pas être réduite suffisamment, et le parallélépipède de référence (voir 7.2) doit être étendu de
manière appropriée.
© ISO 2010 – Tous droits réservés 7
---------------------- Page: 12 ----------------------
ISO 3747:2010(F)
6.3 Fonctionnement de la source pendant l'essai
La puissance acoustique ou l'énergie acoustique émise par une source peut dépendre de la charge
appliquée, de la vitesse et des conditions de fonctionnement. Dans la mesure du possible, la source doit être
soumise à l'essai dans des conditions reproductibles et représentatives du fonctionnement le plus bruyant en
utilisation normale. Le cas échéant, les spécifications données dans un code d'essai acoustique doivent être
respectées mais, en l'absence d'un tel code, un ou plusieurs des modes de fonctionnement suivants doivent
être choisis pour
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
