Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 24253-2
First edition
2015-03-15
Crop protection equipment — Spray
deposition test for field crop —
Part 2:
Measurement in a crop
Matériel de protection des cultures — Essais de dépôt de la
pulvérisation sur les grandes cultures —
Partie 2: Mesurage dans une culture
Reference number
ISO 24253-2:2015(E)
©
ISO 2015

---------------------- Page: 1 ----------------------
ISO 24253-2:2015(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2015
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2015 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 24253-2:2015(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Test method . 1
4.1 Principle . 1
4.2 Test area . 2
4.3 Monitoring of meteorological conditions . 2
4.4 Acceptable meteorological conditions for field measurement of spray deposition . 2
4.5 Tracers. 3
4.6 Collectors . 3
4.7 Spray liquid . 3
5 Test procedure . 4
5.1 General . 4
5.2 Sampling spray deposition on the canopy . 7
5.2.1 Spray flux on top of crop canopy . 7
5.2.2 Inside canopy . 8
5.3 Sampling spray deposition to the ground underneath canopy . 9
5.4 Drop distribution/spray coverage (optional) . 9
6 Test report . 9
6.1 Data related to the spraying system . 9
6.1.1 Sprayer working condition . 9
6.1.2 Sprayer boom .10
6.1.3 Nozzles and liquid distribution .10
6.1.4 Air flow distribution (for air-assisted sprayers) .10
6.2 Data related to the field .11
6.3 Data related to the crop .11
6.4 Data related to the spray liquid .11
7 Expression of results .11
Annex A (informative) Examples of collectors for canopy and ground measurements .13
Annex B (informative) Fluorimetry and deposition calculation .14
Annex C (informative) Reference collector system .16
Annex D (informative) Specifying air assistance on boom sprayers .18
Annex E (informative) Calculations and expression of the spray distribution results .19
Bibliography .21
© ISO 2015 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 24253-2:2015(E)

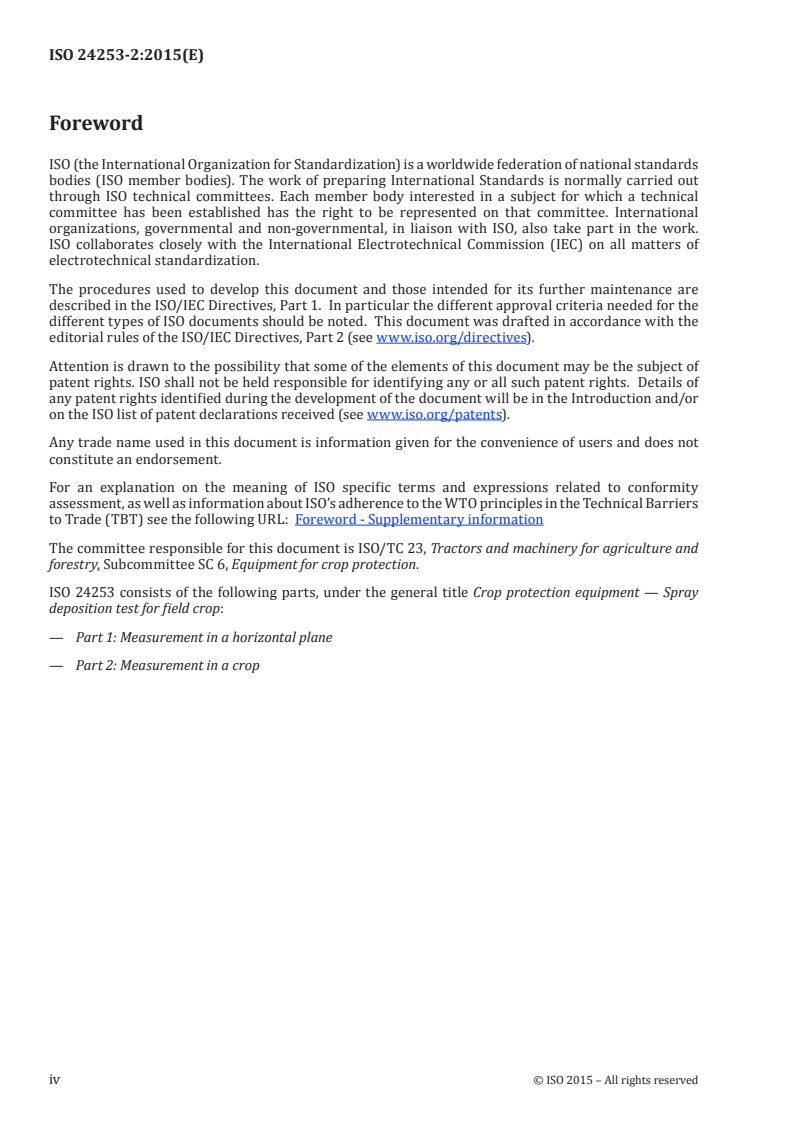

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 23, Tractors and machinery for agriculture and
forestry, Subcommittee SC 6, Equipment for crop protection.
ISO 24253 consists of the following parts, under the general title Crop protection equipment — Spray
deposition test for field crop:
— Part 1: Measurement in a horizontal plane
— Part 2: Measurement in a crop
iv © ISO 2015 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 24253-2:2015(E)

Introduction
Efficacy of plant protection products (PPP), their safety to the crop and the environment may be much
influenced by spraying efficiency. The dose of the active ingredient and its variation that is retained on
target surfaces in a downward directed (boom) spray application such as ground surface need to be
measured in a manner that is both accurate and precise.
The location, numbers, and sampling structures used to monitor sprayed depositions need to be defined
in a standard manner to enable results from different experiments to be compared.
A test can be set up to quantify or to describe the in-field situation or for machine comparison.
A spray system can be compared with a reference system.
This International Standard does not deal with the deposition of spray outside the treatment zone, in
crop canopy nor that lost as airborne spray drift. However, the combination of this part of ISO 24253 with
[4]
the protocol for field measurements of spray drift as given in ISO 22866 when measured at the same
time may result in a possible evaluation of spray mass balance. On the other hand, its combination with
[2]
the measuring of sprayer boom movements in the field (see ISO 14131 ) can also be used to evaluate
the spray deposition and its variation in the field as a result of the boom movement.
Spray deposition from horizontal boom sprayers with downward directed application is affected by
nozzle parameters, boom height, boom steadiness, sprayer speed, meteorological conditions, and other
sprayer additional devices such as air assistance. These dynamic factors can all be elements of a test to
determine the quantity and the variation in spray deposition.
© ISO 2015 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 24253-2:2015(E)
Crop protection equipment — Spray deposition test for
field crop —
Part 2:
Measurement in a crop
1 Scope
This part of ISO 24253 specifies a method for field measurements to determine the quantity and
distribution of spray in a field crop, treated by horizontal boom sprayers with downward directed
application. This International Standard can be used for nursery trees and small size bush crops (young
currants) when sprayed with boom sprayers.
NOTE When interested in the spray deposition over width of the crop canopy, it is advised to use ISO 22522.
This part of ISO 24253 allows flexibility in the arrangement of field tests, but specifies standardized
measurement procedures that are useful to be able to compare the results from different field
experiments or to compare with laboratory tests, such as that specified in ISO 5682-2.
This International Standard is not intended for use in or for a regulatory framework.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 24253-1, Crop protection equipment — Spray deposition tests for field crop — Part 1: Measurement in
a horizontal plane
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 24253-1 apply.
4 Test method
4.1 Principle
A spray deposition test comprises the measurement of spray deposition immediately available on all the
target surfaces, on the top of such planting structures, at designated points within, and on the ground
underneath the vegetation (crop or weed), represented by collectors. This spray deposition measurement
can utilize a dye or other readily measurable tracer to simulate a plant protection product.
2
Spray depositions are assessed quantitatively (such as spray volume in μl/cm ) and/or qualitatively
2
(such as spray drop distribution, drops/cm , coverage, median drop size). The variation in spray
deposition is quantified.
Spray deposition values used to quantify mean deposition and deposition variation of the spray liquid
applied by the tested sprayer to quantify degree of penetration within, and over plant structures (crop
canopy) are assessed using spray deposition collectors [artificial collector (see Annex A) or plant
material, e.g. leaf, ear, fruit] at different heights.
© ISO 2015 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 24253-2:2015(E)

4.2 Test area
The test shall be performed in a uniformly developed area of a cropped zone. There shall be a minimum
distance of 1,5 m between the sampling place and the edge of the cropped zone. Since there are influences
from boom movement (boom ends) and other disturbances such as, air turbulences around the tractor,
and the sprayer (centre of the machine), measurements shall be taken on both sides of the sprayer and
at different distances along the spray boom (see 5.3).
The length of the test area shall ensure the output of the intended spray volume over the sampling area.
The test area shall therefore have a track length before and after the sampling area assuring that the
sprayer has reached even intended output flow considering sprayer size and forward speed.
NOTE With rate control in manual mode, a minimum track length of 10 m is suggested for travelling speeds
of up to 2 m/s and 20 m for travelling speeds up to 4 m/s. With the rate controller in automatic mode, the track
length has to be adapted also considering the system reaction time.
Details of the spraying and sampling layout shall be fully reported with the test results.
In identifying the place of the test area, take notice of surrounding vegetation on the wind profile. The
test area should be at least 10 times the height of the vegetation away from the surrounding vegetation
or constructions.
Details of the test area and surroundings shall be specified in the test report (Figure 1).
4.3 Monitoring of meteorological conditions
Monitoring of the meteorological conditions shall be made at the time and the place of the test. The
maximum error of measurements shall be as follows:
— for wind speed: 0,1 m/s for wind speed up to and including 1 m/s and 0,2 m/s for wind speed over
1 m/s;
— for temperature: 0,5 °C, recorded in the shade;
— for humidity: 5 % of the relative humidity.
Measurements shall be made at (2 ± 0,1) m height above ground surface or at (1 ± 0,1) m above crop
canopy when crop canopy is higher than 1 m. Measurements of wind (direction and velocity) shall be
made at a frequency of at least 1 Hz (every 1 s) sampling rate.
The instruments should be calibrated prior to their use according to instrument instructions.
4.4 Acceptable meteorological conditions for field measurement of spray deposition
Average wind speed during spraying shall not be higher than local recommendation or practice and
preferably below 2 m/s, at the measuring height specified in 4.3. The wind speed shall be stable during
the test (the standard deviation shall not exceed ±1 m/s).
For wind speeds above 2 m/s, the wind direction should be within ±30 ° of the mean wind direction.
Temperature shall be between 5 °C and 35 °C.
Temperature inversions affect deposition measurements and need to be reported (preferably by using
of 3D anemometer alternatively by cloud cover or measurements of temperature at two heights).
2 © ISO 2015 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 24253-2:2015(E)

4.5 Tracers
Tracers shall be safe for their intended use. See the environmental and operator safety data sheets for
the suitability for this purpose.
NOTE 1 Local Pesticide Regulatory Bodies ought to be able to comment on the use of suitable candidate
products and their restrictions for this purpose.
NOTE 2 Spray deposition measurement on plant material is influenced by the outside structure (hairiness,
waxy layer, etc.) or the penetration of the spray liquid into the plant tissue.
The tracers shall be stable in field conditions and with a good recovery (at least >90 %; preferably >95 %)
from all kind of collectors (see Annex A and 4.6) used in the test.
NOTE 3 For further information on sunlight stability of fluorescent tracers, see Herbst, 2006 and Stallinga et
[4][5]
al., 2012.
Examples of usable tracers are the following:
— metal ions (recommended for several applications on the same target);
— food dyes:
— tartrazine (E102);
— fluorescent dyes:
— brilliant sulfo flavine;
— sodium fluorescein.
4.6 Collectors
Collectors are used to sample spray deposition on ground surface. The recovery of the sprayed tracer
from the collectors shall be determined prior to the experiment.
The artificial collectors used shall provide for a good recovery (at least >90 %; preferably >95 %).
Examples of artificial collectors which can be used are given in Annex A. How to quantify tracer recovery
from the collector is described in Annex B.
Background emission from the artificial collectors is to be determined (see Annex B). The average
reading of the blank artificial collectors should not be higher than 0,1 % of the average reading of
the sprayed collectors. Accuracy of the measuring device, artificial collector types, and background
emission from artificial collectors shall be recorded and chosen to obtain a coefficient of variation of the
background emission lower than 10 % (of at least 10 collectors; see Annex B). This can be determined by
analysing with the procedure (diluting volume, shaking time, fluorimeter settings) 10 clean collectors
for background value and calculate the mean and the coefficient of variation of the measured values of
the collectors.
Care shall be taken to ensure that the sampling collectors used to verify the applied dose and volume
rate do not saturate. This shall be checked before the tests.
4.7 Spray liquid
The spray liquid shall be representative of liquids typically used in the application of plant protection
products. Tap water or standard tank mix is often used in spray drift measurements (see ISO 22866).
A standard tank mix can be achieved by the addition of a water-soluble non-ionic surfactant at rates
typically from 0,005 % to 0,5 % v/v, following manufacturers recommendation.
The type and concentration of additives shall be specified in the test report.
© ISO 2015 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 24253-2:2015(E)

5 Test procedure
5.1 General
A test can be set up to quantify or to describe the in-field situation, or it can be a defined situation
(specific track) for machine comparison. In a comparison test if mounted or trailed sprayers are used,
preferably the same tractor configuration shall be used. Tractor type should be reported in the test
report.
The test area for the deposition measurement is to be marked in the field. To quantify the amount and
the variation of total spray deposition coming onto crop canopy and ground surface underneath the
crop canopy, spray deposition is to be measured
— on top of the canopy (flux coming into the canopy),
— inside the canopy, and
— on ground surface underneath the canopy.
The collectors are placed generally in the centre area at each side of the spray boom between 1,5 m from
the end of the boom and the sprayer (vehicle wheel), at least at three places according to Figure 1. For
special purposes like sprayer boom movement effect, place collectors underneath the tip of the boom;
for the wake effect, place collectors, e.g. close to the sprayer. When placing collectors across the boom,
the place of the collectors shall represent both the area “under” the nozzle positions and ‘between’ the
nozzle positions.
4 © ISO 2015 – All rights reserved

---------------------- Page: 9 ----------------------
ISO 24253-2:2015(E)

h
D
F
e
e
W
e
e
E
S
B
L
Key
W working width
h height of the surrounding vegetation
e edge distance from end of boom or sprayer
CA-L central area under left half boom
CA-R central area under right half boom
F field
D distance between vegetation and test area, D > 10 × h
T test area
S – L left sampling area
S – R right sampling area
L track length
B start length
S sampling area length
E stop length
Figure 1 — Schematic presentation of field layout, test area and sampling areas under the (left
and right) centre of the spray boom.
Each measurement shall involve sampling spray depositions quantitatively (5.2, 5.3) or qualitatively (5.4)
on top of the canopy (5.2.1), within the canopy (5.2.2) and on the ground (5.3) underneath (Figure 2).
Make at least three measurements at the same collector positions or at different places after each other.
© ISO 2015 – All rights reserved 5

---------------------- Page: 10 ----------------------
ISO 24253-2:2015(E)

Key
1 filter collector; on top of crop canopy, on ground surface underneath the crop (top of ridge) and between
ridges
2 water sensitive paper: on ground surface underneath the crop (top of ridge) and between ridges
3 water sensitive paper: on top and bottom side of leaves at three leaf levels
4 chromatography paper: on top and bottom side of leaves at three leaf levels
U upper
M middle
L lower
Figure 2 — Example of layout of the collectors for the measurement of spray deposition in a
potato crop
Depending on height, the canopy may be divided in segments such as upper, middle, and lower part of
the canopy (Figure 2). To quantify spray depositions, samples such as, leaves, stems, or appropriate
collectors (Annex A) can be used and shall be carefully sampled after spraying. Typical sampling
strategies for cereals are e.g., flag leaf, second leaf, third leaf, head, stem upper part, and stem lower
part. Whereas for e.g., potatoes top leaves, middle of plant height leaves, and near soil surface height
leaves can be taken and for strawberries the whole pant leaf area, the flowers, and the fruits are often
sampled.
The leaf surface area of single leaves can be measured using leaf area scanners or special measuring
devices quantifying the projected leaf tissue area (flat surface area). The total leaf tissue surface area
is the upper and bottom side of the leaf together, so measured projected leaf area shall be doubled to
present total surface of the leaf. The total leaf area is the sum of all the leaves in the upper, middle, or
lower leaf level. To characterize a crop canopy in the field in general, a square meter of plants is cut above
ground surface and taken to the laboratory to measure leaf area. The amount of leaf area is presented
as unit area leaf per leaf level (upper, middle, lower) and as sum of all leaf levels per unit area ground
2 2 6
(general m /m ). The one-sided leaf tissue area per unit of ground area is called the Leaf Area Index
2 2
(LAI, m /m ). The total amount of single sided leaf area can also be expressed relative to the total dry
2
weight [after drying at (60 to 80) °C for 48 h] of leaf (m /kg) and is called the Specific Leaf Area (SLA).
The total one-sided leaf area per unit of leaf layer volume (upper, middle, lower) can also be presented
and is called the Leaf Area Density (LAD). The sum of the leaf areas of the LADs per leaf layer per unit of
ground area is the LAI.
Note that due to variation of crop stand in the field, the sampling of leaf area from only one square meter
may lead to wrong estimates of the total leaf area in the field and therefore in mass balance of spray
deposition.
6 © ISO 2015 – All rights reserved

---------------------- Page: 11 ----------------------
ISO 24253-2:2015(E)

The test shall be performed with the rate control in manual mode unless the rate control in itself is
being tested. Sprayer speed and nozzle output (l/min) over the test area shall be directly measured and
recorded in the test report. Information from the rate control (such as volume, speed, pressure) shall
preferably be recorded or visually checked and specified in the test report.
The presentation of spray deposition result can be done on
— a relative basis e.g. as percentage of dose applied (comparing distribution on leaf to on a collector
placed on the ground), or
2
— an absolute basis, e.g. μl (spray liquid)/cm or l (spray liquid on the total crop canopy)/ha.
NOTE 1 Scaling up limited number of sample values to a complete ‘mass balance’ makes it critical to know
target structure factors, e.g. leaf area index, although scaling up will always result in some error.
Spray deposition measurements shall be differentiated between natural collectors (leaves, stems, fruits)
and artificial collectors attached to the areas of interest.
Natural collectors can be a cluster of leaves or fruitlets, but area of interest can also be the stem and
flowers of the plant. The number of leaves or fruitlets of each sample shall be that to allow a representative
random sampling from the whole zone. The positions and the number of leaves or parts of the different
sample zones shall be reported. For fruitlets spray, deposition can also be related to the weight of the
fruit. A sample shall be of at least four leaves per measuring place, at least three measuring places shall
be identified per sample area of interest. The single leaf is the smallest unit for analysis.
Artificial collectors (4.6 and Annex A) shall be used to determine the ground depositions and in
addition, can be used for assessments of the spray liquid that is sprayed onto the natural collectors.
Other structures such as horizontally presented pipe cleaners can be more appropriate for air assisted
methods, as vertically placed pipe cleaners are more appropriate to mimic grassy weeds and tend to
catch smaller drops better. Care will be needed to ensure that the artificial collectors do not saturate,
especially when used to verify the applied dose and volume rate (at the top of crop canopy 5.2.1).
NOTE 2 Beware of differences in results from natural and artificial collectors because of differences in nature
of the surface (waxiness, roughness, etc.).
Procedures for handling samples from the plant(s) or collectors prior to and post exposure to spray that
minimize the risk of cross-contamination shall be established. It might therefore be necessary to use
other types of collectors to be placed on ground level (5.3) between the plants than on top of the crop
canopy structure (5.2.1). The potential for cross-contamination of collectors is especially to be taken
account of for collectors placed on ground level in the crop canopy structure both when placing and
removing collectors.
The potential for tracer degradation shall be monitored during a trial using clean samples from the
plant(s) or collectors and those loaded with a measured volume of the tracer solution.
The results of all deposition measurements shall be statistically evaluated in accordance with the
analysis of variance, ANOVA, 10 %.
5.2 Sampling spray deposition on the canopy
5.2.1 Spray flux on top of crop canopy
2
On the top of the crop canopy, horizontal flat collectors with a total collecting area of at least 1000 cm
shall be placed in each end of test area (Figure 2) for measuring sprayer output and total spray flux
(spray dose or spray volume) coming into the canopy.
2
NOTE 1 The measured spray deposition is presented as % of sprayed volume or µl/cm per unit ground area.
NOTE 2 Measurements from air-assisted sprayers might not produce an accurate result and measurements
are not appropriate for spray released within the canopy, e.g. drop legs.
© ISO 2015 – All rights reserved 7

---------------------- Page: 12 ----------------------
ISO 24253-2
...

NORME ISO
INTERNATIONALE 24253-2
Première édition
2015-03-15
Matériel de protection des cultures —
Essais de dépôt de la pulvérisation sur
les grandes cultures —
Partie 2:
Mesurage dans une culture
Crop protection equipment — Spray deposition test for field crop —
Part 2: Measurement in a crop
Numéro de référence
ISO 24253-2:2015(F)
©
ISO 2015

---------------------- Page: 1 ----------------------
ISO 24253-2:2015(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2015 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 24253-2:2015(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Méthode d’essai . 1
4.1 Principe . 1
4.2 Zone d’essai . 2
4.3 Surveillance des conditions météorologiques . 2
4.4 Conditions météorologiques acceptables pour le mesurage au champ du dépôt
de pulvérisation. 3
4.5 Traceurs . 3
4.6 Collecteurs . 3
4.7 Bouillie de pulvérisation . 4
5 Mode opératoire de l’essai . 4
5.1 Généralités . 4
5.2 Échantillonnage du dépôt de pulvérisation sur le couvert . 8
5.2.1 Flux de pulvérisation au sommet du couvert végétal . 8
5.2.2 À l’intérieur du couvert . 8
5.3 Échantillonnage du dépôt de pulvérisation sur le sol au-dessous du couvert . 9
5.4 Répartition des gouttes/couverture de pulvérisation (facultatif) .10
6 Rapport d’essai .10
6.1 Données relatives au système de pulvérisation .10
6.1.1 Condition de fonctionnement du pulvérisateur .10
6.1.2 Rampe du pulvérisateur .10
6.1.3 Buses et distribution du liquide .11
6.1.4 Distribution du débit d’air (pour les pulvérisateurs à jet porté) .11
6.2 Données relatives au champ .11
6.3 Données relatives à la culture .11
6.4 Données relatives à la bouillie de pulvérisation .12
7 Expression des résultats.12
Annexe A (informative) Exemples de collecteurs pour les mesurages sur le couvert et le sol .14
Annexe B (informative) Fluorimétrie et calcul du dépôt .15
Annexe C (informative) Système de collecteurs de référence .17
Annexe D (informative) Spécification du système à jet porté sur les pulvérisateurs à rampes .19
Annexe E (informative) Calculs et expression des résultats relatifs à la répartition de
la pulvérisation .20
Bibliographie .22
© ISO 2015 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 24253-2:2015(F)

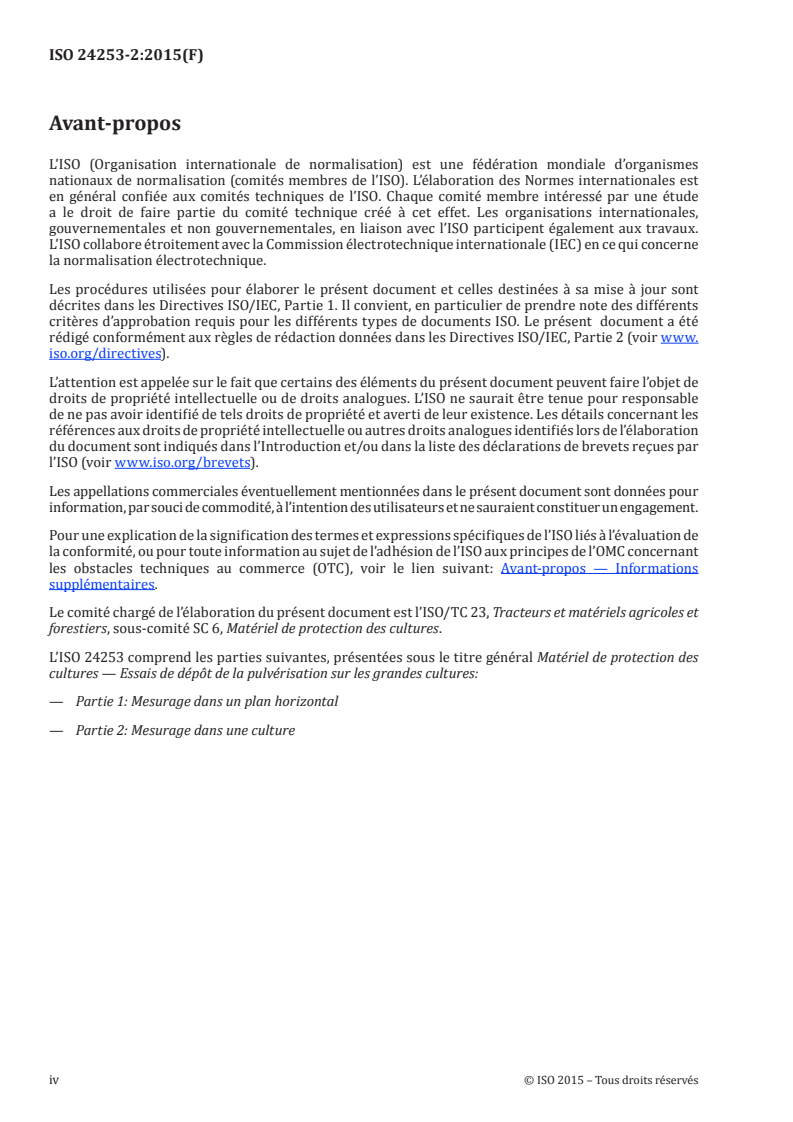

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 23, Tracteurs et matériels agricoles et
forestiers, sous-comité SC 6, Matériel de protection des cultures.
L’ISO 24253 comprend les parties suivantes, présentées sous le titre général Matériel de protection des
cultures — Essais de dépôt de la pulvérisation sur les grandes cultures:
— Partie 1: Mesurage dans un plan horizontal
— Partie 2: Mesurage dans une culture
iv © ISO 2015 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 24253-2:2015(F)

Introduction
L’efficacité des produits phytopharmaceutiques (PPP) et leur sécurité vis-à-vis des cultures et de
l’environnement peuvent être fortement influencées par l’efficacité de la pulvérisation. La quantité
de matière active et son homogénéité de répartition sur les surfaces cibles dans une application de
pulvérisation dirigée vers le bas (rampe), telles que la surface du sol, doivent être mesurées de manière
exacte et précise.
L’emplacement, le nombre et les structures d’échantillonnage utilisés pour surveiller les dépôts de
pulvérisation doivent être définis de manière normalisée afin de pouvoir comparer les résultats de
différents essais.
Un essai peut être mis au point pour quantifier ou décrire la situation au champ ou pour comparer des
machines entre elles.
Un système de pulvérisation peut être comparé à un système de référence.
La présente Norme internationale ne traite pas du dépôt de pulvérisation à l’extérieur de la zone de
traitement, qu’il s’agisse de pertes au niveau du couvert végétal ou de pertes dues à la dérive aérienne du
jet. Toutefois, la combinaison de la présente partie de l’ISO 24253 avec le protocole de mesurage de la dérive
[4]
du jet au champ donné dans l’ISO 22866, lorsqu’elle est mesurée en même temps, peut conduire à une
évaluation possible du bilan massique de la pulvérisation. Par ailleurs, sa combinaison avec le mesurage
[2]
des mouvements des rampes du pulvérisateur dans le champ (voir l’ISO 14131 ) peut aussi être utilisée
pour évaluer le dépôt de pulvérisation et sa variation dans le champ du fait du mouvement des rampes.
Le dépôt de pulvérisation issu des pulvérisateurs à rampes horizontales avec application dirigée
vers le bas est affecté par les paramètres des buses, la hauteur des rampes, la stabilité des rampes, la
vitesse du pulvérisateur, les conditions météorologiques et les autres dispositifs supplémentaires du
pulvérisateur tels que le jet porté. Ces facteurs dynamiques peuvent tous être des éléments d’un essai
visant à déterminer la quantité et la variation du dépôt de pulvérisation.
© ISO 2015 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 24253-2:2015(F)
Matériel de protection des cultures — Essais de dépôt de la
pulvérisation sur les grandes cultures —
Partie 2:
Mesurage dans une culture
1 Domaine d’application
La présente partie de l’ISO 24253 spécifie une méthode pour des mesurages de dépôts au champ
permettant de déterminer la quantité et la dispersion du dépôt de pulvérisation sur une culture traitée
par des pulvérisateurs à rampes horizontales avec application dirigée vers le bas. La présente Norme
internationale peut être utilisée pour des arbres de pépinière et des arbres fruitiers de petite taille
(jeunes groseilliers) lorsqu’ils sont soumis à la pulvérisation au moyen de pulvérisateurs à rampes.
NOTE Lorsque l’étude porte sur le dépôt de pulvérisation sur la largeur du couvert végétal, il est conseillé
d’utiliser l’ISO 22522.
La présente partie de l’ISO 24253 offre une certaine souplesse dans l’organisation des essais au champ, mais
spécifie des procédures de mesurage normalisées qui sont utiles pour comparer les résultats de différents
essais sur le terrain ou de comparer avec des essais en laboratoire, tels que ceux décrits dans ISO 5682-2.
La présente Norme internationale n’est pas destinée à être utilisée dans ou pour un cadre réglementaire.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables
à l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence (y compris les éventuels
amendements) s’applique.
ISO 24253-1,Matériel de protection des cultures — Essais de dépôt de la pulvérisation sur les grandes
cultures — Partie 1: Mesurage sur un plan horizontal.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 24253-1 s’appliquent.
4 Méthode d’essai
4.1 Principe
Un essai de mesurage du dépôt par pulvérisation comprend le mesurage du dépôt de pulvérisation
immédiatement disponible sur toutes les surfaces cibles, au sommet de la canopée, en des points désignés
à l’intérieur de celle-ci et sur le sol à la base de la végétation (culture ou mauvaises herbes), représentés
par des collecteurs. Ce mesurage du dépôt de pulvérisation peut utiliser un colorant ou un autre traceur
facilement mesurable pour simuler un produit phytopharmaceutique.
2
Les dépôts de pulvérisation sont évalués quantitativement (par exemple volume appliqué, μl/cm )
2
et/ou qualitativement (par exemple distribution des gouttes pulvérisées, gouttes/cm , couverture,
taille moyenne des gouttes). La variation du dépôt de pulvérisation est quantifiée.
© ISO 2015 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 24253-2:2015(F)

Les valeurs de dépôt de pulvérisation peuvent être utilisées soit pour quantifier le dépôt moyen soit
pour quantifier la variation du dépôt à différentes hauteurs. Dans ce dernier cas, il s’agit de quantifier
le degré de pénétration dans et sur les structures végétales. Des collecteurs de dépôt de pulvérisation
[collecteur artificiel (voir l’Annexe A) ou matériel végétal, par exemple feuille, épi, fruit] sont alors
installés à différentes hauteurs.
4.2 Zone d’essai
L’essai doit être effectué dans une surface uniformément développée d’une zone cultivée. Il doit y avoir
une distance minimale de 1,5 m entre le lieu d’échantillonnage et la bordure de la zone cultivée. Dans
la mesure où il existe des influences dues aux mouvements de la rampe (extrémités de la rampe) et à
d’autres éléments perturbateurs, tels que les turbulences d’air autour du tracteur et du pulvérisateur
(centre de la machine), les mesurages doivent être effectués des deux côtés du pulvérisateur et à
différentes distances le long de la rampe de pulvérisation (voir 5.3).
La longueur de la zone d’essai doit garantir l’application du volume prévu sur la zone d’échantillonnage. La
zone d’essai doit donc avoir une longueur de piste avant et après la zone d’échantillonnage pour s’assurer
que le pulvérisateur a atteint le débit régulier prévu en tenant compte de la taille du pulvérisateur et de
la vitesse d’avancement.
NOTE Pour une régulation du débit en mode manuel, une longueur de piste minimale de 10 m est préconisée
pour des vitesses d’avancement atteignant 2 m/s et de 20 m pour des vitesses d’avancement atteignant 4 m/s.
Lorsque le régulateur de débit est en mode automatique, la longueur de piste doit être également adaptée en
tenant compte du temps de réaction du système.
Les détails relatifs au schéma de pulvérisation et d’échantillonnage doivent être entièrement consignés
dans le rapport avec les résultats d’essai.
Lors de l’identification de l’emplacement de la zone d’essai, prendre connaissance de la végétation
environnante et de son impact sur le profil du vent. Il convient que la zone d’essai soit séparée de la
végétation ou des constructions environnantes par une distance égale à au moins 10 fois la hauteur de
la végétation.
Les détails de la zone d’essai et des alentours doivent être spécifiés dans le rapport d’essai (Figure 1).
4.3 Surveillance des conditions météorologiques
Les conditions météorologiques doivent être relevées sur le lieu de l’essai au moment des applications.
L’erreur maximale sur les mesurages doit être comme suit:
— pour la vitesse du vent: 0,1 m/s pour une vitesse du vent inférieure ou égale à 1 m/s et 0,2 m/s pour
une vitesse du vent supérieure à 1 m/s;
— pour la température: 0,5 °C, enregistrée à l’ombre;
— pour l’humidité: 5 % de l’humidité relative.
Les mesurages doivent être effectués à une hauteur de (2 ± 0,1) m au-dessus de la surface du sol ou à
une hauteur de (1 ± 0,1) m au-dessus du couvert végétal lorsque celui-ci a une hauteur supérieure à 1 m.
Pour le vent (direction et vitesse), ceux-ci doivent être effectués à une fréquence d’échantillonnage d’au
moins 1 Hz (toutes les 1 s).
Il convient d’étalonner les appareils de mesure avant de les utiliser conformément aux instructions
d’utilisation.
2 © ISO 2015 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 24253-2:2015(F)

4.4 Conditions météorologiques acceptables pour le mesurage au champ du dépôt de
pulvérisation
La vitesse moyenne pendant la pulvérisation du vent ne doit pas être supérieure à la recommandation ou
à la pratique locale et doit être, de préférence, inférieure à 2 m/s à la hauteur de mesurage spécifiée en
4.3. La vitesse du vent doit être stable durant l’essai (l’écart-type ne doit pas dépasser ± 1 m/s).
Pour des vitesses du vent supérieures à 2 m/s, il convient que la direction du vent se situe à ± 30° de
l’orientation moyenne du vent.
La température doit être comprise entre 5 °C et 35 °C.
Le phénomène d’inversion thermique a une incidence sur les mesurages du dépôt de pulvérisation et
doit être vérifié (de préférence à l’aide d’un anémomètre 3D si le test a lieu en situation de couverture
nuageuse ou par la mesure de la température à deux hauteurs).
4.5 Traceurs
Les traceurs doivent être sans danger pour l’usage prévu. Pour l’aptitude à l’emploi des traceurs, se
reporter aux fiches de données de sécurité pour l’environnement et l’opérateur.
NOTE 1 Les organismes locaux réglementant l’usage des pesticides peuvent faire des observations sur le choix
de produits adaptés et sur les restrictions associées à cet usage.
NOTE 2 Le mesurage du dépôt de pulvérisation sur le matériel végétal est influencé par la structure externe
(pilosité, couche cireuse, etc.) ou par la pénétration du liquide de pulvérisation dans le tissu végétal.
Les traceurs doivent être stables dans les conditions de terrain et offrir un bon taux de récupération
(au moins 90 %; de préférence > 95 %) quel que soit le type de collecteur (voir Annexe A et 4.6) utilisé
lors de l’essai.
NOTE 3 Pour de plus amples informations concernant la stabilité à la lumière du soleil des traceurs fluorescents,
[4][5]
voir Herbst, 2006 et Stallinga et al., 2012.
Exemples de traceurs pouvant être utilisés:
— les ions métalliques (recommandés pour plusieurs applications sur la même cible);
— les colorants alimentaires:
— tartrazine (E102);
— les colorants fluorescents:
— sulfoflavine brillante;
— fluorescéine de sodium.
4.6 Collecteurs
Les collecteurs sont utilisés pour prélever le dépôt de pulvérisation sur la surface du sol. Le taux de
récupération, par les collecteurs, du traceur pulvérisé doit être déterminé avant l’essai.
Les collecteurs artificiels utilisés doivent assurer un bon taux de récupération (au moins 90%; de préférence
> 95%). L’Annexe A fournit des exemples de collecteurs artificiels pouvant être utilisés. L’Annexe B décrit
la manière de procéder pour quantifier le taux de récupération du traceur par le collecteur.
L’émission de fond des collecteurs artificiels doit être déterminée (voir l’Annexe B). Il convient que
l’indication moyenne des collecteurs artificiels témoins ne soit pas supérieure à 0,1 % de l’indication
moyenne des collecteurs soumis à la pulvérisation. L’exactitude de l’appareil de mesure, les types de
collecteurs artificiels et l’émission de fond des collecteurs artificiels doivent être consignés et choisis
de manière à obtenir un coefficient de variation de l’émission de fond inférieur à 10 % (pour au moins
© ISO 2015 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 24253-2:2015(F)

10 collecteurs; voir l’Annexe B). Cela peut être effectué en analysant, selon le mode opératoire (volume
de dilution, temps d’agitation, réglages du fluorimètre), dix collecteurs propres pour déterminer la
valeur du bruit de fond et pour calculer la moyenne et le coefficient de variation des valeurs mesurées
sur les collecteurs.
Il faut s’assurer que les collecteurs d’échantillonnage utilisés pour vérifier la dose ou le volume appliqué
ne saturent pas. Cette vérification doit être effectuée avant les essais.
4.7 Bouillie de pulvérisation
La bouillie de pulvérisation doit être représentative des bouillies généralement utilisées dans l’application
de produits phytopharmaceutiques. De l’eau du robinet ou un mélange standard sont souvent utilisés
dans les mesurages de la dérive du jet (voir l’ISO 22866). Un mélange standard peut être obtenu par
l’ajout d’un agent tensioactif non ionique hydrosoluble à des taux généralement compris entre 0,005 %
et 0,5 % en volume, en suivant les recommandations des fabricants.
Le type et la concentration des additifs doivent être spécifiés dans le rapport d’essai.
5 Mode opératoire de l’essai
5.1 Généralités
Un essai peut être mis au point pour quantifier ou décrire la situation au champ ou pour comparer
des machines dans le cadre d’une situation définie (piste spécifique). Dans un essai comparatif si des
pulvérisateurs portés ou traînés sont utilisés, il est préférable que la même configuration de tracteur
soit utilisée. Il convient que le type de tracteur soit enregistré dans le rapport d’essai.
La zone d’essai utilisée pour le mesurage du dépôt doit être marquée dans le champ. Pour quantifier la
quantité et la variation du dépôt total de pulvérisation parvenant sur le couvert végétal et sur la surface
du sol sous le couvert végétal, le dépôt de pulvérisation doit être mesuré:
— au sommet du couvert (flux pénétrant dans le couvert),
— à l’intérieur du couvert, et
— sur la surface du sol sous le couvert.
Les collecteurs sont en général placés dans la zone centrale de chaque côté de la rampe de pulvérisation
à une distance de 1,5 m de l’extrémité de la rampe et le pulvérisateur (roue du véhicule), en au moins
trois emplacements conformément à la Figure 1. Pour des usages spéciaux, tels que pour l’effet du
mouvement de la rampe du pulvérisateur, placer des collecteurs sous l’extrémité de la rampe, ou les
mesures de l’effet de sillage, placer les collecteurs, par exemple, à proximité du pulvérisateur. Lorsque
des collecteurs sont placés perpendiculairement à la rampe, leur emplacement doit représenter à la fois
la surface située «sous» la position des buses et «entre» la position des buses.
4 © ISO 2015 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 24253-2:2015(F)

h
D
F
e
e
W
e
e
E
S
B
L
Légende
W largeur de travail
h hauteur de la végétation environnante
e distance du bord par rapport à l’extrémité de la rampe ou du pulvérisateur
CA-L zone centrale située sous la moitié gauche de la rampe
CA-R zone centrale située sous la moitié droite de la rampe
F champ
D distance entre la végétation et la zone d’essai, D > 10 × h
T zone d’essai
S – L zone d’échantillonnage gauche
S – R zone d’échantillonnage droite
L longueur de piste
B longueur de départ
S longueur de la zone d’échantillonnage
E longueur d’arrêt
Figure 1 — Représentation schématique de la configuration du champ, de la zone d’essai et des
zones d’échantillonnage sous la partie centrale (gauche et droite) de la rampe de pulvérisation.
Chaque mesurage doit impliquer l’échantillonnage de dépôts de pulvérisation quantitativement (5.2,
5.3) ou qualitativement (5.4) au sommet du couvert (5.2.1), dans le couvert (5.2.2) et sur la surface du sol
(5.3) sous le couvert (Figure 2). Effectuer au moins trois mesurages aux mêmes positions des collecteurs
ou à des endroits différents l’un après l’autre.
© ISO 2015 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO 24253-2:2015(F)

Légende
1 collecteur filtrant: au sommet du couvert, sur la surface du sol sous le couvert (sommet de billon) et entre
billons
2 papier hydrosensible: sur la surface du sol sous le couvert (sommet de billon) et entre billons
3 papier hydrosensible: sur les faces supérieure et inférieure des feuilles, à trois niveaux de feuilles
4 papier pour chromatographie: sur les faces supérieure et inférieure des feuilles, à trois niveaux de hauteur
des feuilles
U supérieur
M intermédiaire
L inférieur
Figure 2 — Exemple de disposition des collecteurs pour le mesurage du dépôt de pulvérisation
dans une culture de pommes de terre
En fonction de la hauteur, le couvert peut être divisé en segments tels que des niveaux supérieur,
intermédiaire et inférieur de hauteur du couvert (Figure 2). Pour quantifier les dépôts de pulvérisation,
des échantillons tels que des feuilles, des tiges ou des collecteurs appropriés (Annexe A) peuvent
être utilisés; ceux-ci doivent être soigneusement prélevés après la pulvérisation. Les stratégies
d’échantillonnage types pour les céréales suivent, par exemple, l’ordre suivant: feuille supérieure,
deuxième feuille, troisième feuille, épi, partie supérieure de la tige et partie inférieure de la tige. Tandis
que pour les pommes de terre, il est possible de prélever les feuilles supérieures, les feuilles à mi-hauteur
et les feuilles proches du sol et, pour les fraises, les feuilles, les fleurs et les fruits sont souvent prélevés.
La surface foliaire peut être mesurée à l’aide d’analyseurs de surfaces foliaires ou de dispositifs de
mesurage spéciaux quantifiant la surface projetée de tissu foliaire (surface plane). Étant donné que la
surface du tissu foliaire correspond à la face supérieure et à la face inférieure de la feuille, la surface
foliaire projetée doit être multipliée par deux pour représenter la surface foliaire totale. La surface foliaire
totale est la somme de toutes les feuilles au niveau de hauteur des feuilles supérieur, intermédiaire ou
inférieur. Pour caractériser un couvert végétal dans le champ en général, un mètre carré de végétation
est coupé au-dessus de la surface du sol et transporté au laboratoire pour mesurer la surface foliaire.
La valeur de la surface foliaire est présentée sous forme d’unité de surface des feuilles par niveau de
hauteur des feuilles (supérieur, intermédiaire, supérieur) et de somme de tous les étages de feuilles par
2 2
unité de surface de sol (général m /m ). La surface du tissu foliaire sur une face par unité de surface
[6] 2 2
de sol est appelée indice foliaire (LAI, m /m ). La valeur totale de la surface foliaire sur une face peut
être également exprimée par rapport au poids sec total [après séchage à une température comprise
2
entre (60 et 80) °C pendant 48 h] de feuille (m /kg) et est appelée surface foliaire spécifique (SLA). La
surface foliaire totale sur une face par unité de volume de couches de feuilles (supérieure, intermédiaire,
inférieure) peut être également présentée et est appelée densité de la surface foliaire (LAD). L’indice
foliaire est la somme des surfaces foliaires de densités de surfaces foliaires par couche de feuilles par
unité de surface de sol.
6 © ISO 2015 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO 24253-2:2015(F)

Il convient de noter qu’en raison de la variation de présentation dans le champ, l’échantillonnage d’une
surface foliaire effectué dans seulement un mètre carré peut conduire à des estima
...

© ISO 2015 – Tous droits réservés
ISO/TC 23/SC 6
Date:  2014‐08‐09
ISO 24253-2:2015(F)
ISO/TC 23/SC 6/GT
Secrétariat:  AFNOR
Matériel de protection des cultures — Essais de dépôt de la pulvérisation
sur les grandes cultures — Partie 2: Mesurage dans une culture
Crop protection equipment — Spray deposit test for field crop — Part 2: Measurement in a crop
Type du document:  Norme internationale
Sous-type du document:
Stade du document:  (50) Approbation
Langue du document:  F

---------------------- Page: 1 ----------------------
ISO 24253-2:2015(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le
droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet
de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails
concernant les références aux droits de propriété intellectuelle ou autres droits analogues identifiés
lors de l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations
de brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à l'évaluation
de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux principes de l'OMC
concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant‐propos —
Informations supplémentaires.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 23, Tracteurs et matériels agricoles
et forestiers, sous‐comité SC 6, Matériel de protection des cultures.
L'ISO 24253 comprend les parties suivantes, présentées sous le titre général Matériel de protection des
cultures — Essais de dépôt de la pulvérisation sur les grandes cultures:
— Partie 1: Mesurage dans un plan horizontal
— Partie 2: Mesurage dans une culture
© ISO 2015 – Tous droits réservés ii

---------------------- Page: 2 ----------------------
ISO 24253-2:2015(F)
Introduction
L'efficacité des produits phytopharmaceutiques (PPP) et leur sécurité vis‐à‐vis des cultures et de
l'environnement peuvent être fortement influencées par la répartition du dépôtl'efficacité de la
pulvérisation. La quantité de matière active et son homogénéité de répartition sur desles surfaces cibles
dans une application de pulvérisation dirigée vers le bas (rampe), telles que celles présentées par les
plantes ‐ ou de surfaces non cibles telles que le la surface du sol ‐ doit, doivent être mesuréemesurées
de manière exacte et précise.
L'emplacement, le nombre et les structures d'échantillonnage utilisés pour surveiller les dépôts de
pulvérisation doivent être définis de manière normalisée afin de pouvoir comparer les résultats de
différents essais.
Les mesures des dépôts de pulvérisation peuvent se rapporter à la fois à la quantité déposée en tant que
fraction du volume appliqué (dose) et à la répartition de la pulvérisation sur différentes parties d'une
structure végétale et sur la surface du sol; cette dernière pouvant être directement exposée à la
pulvérisation ou se trouver sous le couvert foliaire.
Un essai peut être mis au point pour quantifier ou décrire la situation au champ ou pour comparer des
machines entre elles.
Un système de pulvérisation peut être comparé à un système de référence.
La présente Norme internationale ne traite pas du dépôt de pulvérisation à l'extérieur de la zone de
traitement, ni desqu’il s’agisse de pertes au niveau du couvert végétal ou de pertes dues à la dérive
aérienne du jet. Toutefois, la combinaison de la présente partie de l'ISO 24253 avec le protocole de
[4]
mesurage de la dérive du jet au champ donné dans l'ISO 22866,, lorsqu'elle est mesurée en même
temps, peut conduire à une évaluation possible du bilan massique de la pulvérisation. Par ailleurs, sa
combinaison avec le mesurage des mouvements des rampes du pulvérisateur dans le champ (voir
[2]
l'ISO 14131) ) peut aussi être utilisée pour quantifierévaluer le dépôt de pulvérisation et sa variation
dans le champ à l'intérieur du couvert du fait du mouvement des rampes.
Le dépôt de pulvérisation issu des pulvérisateurs à rampes horizontales avec application dirigée vers le
bas est affecté par les paramètres des buses, la hauteur des rampes, la stabilité des rampes, la vitesse du
pulvérisateur, les conditions météorologiques et les autres dispositifs supplémentaires du pulvérisateur
tels que le jet porté. Ces facteurs dynamiques peuvent tous être des éléments d'un essai visant à
déterminer la quantité et la variation du dépôt de pulvérisation.
© ISO 2015 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO 24253-2:2015(F)

Matériel de protection des cultures — Essais de dépôt de la
pulvérisation sur les grandes cultures — Partie 2: Mesurage
dans une culture
1 Domaine d'application
La présente partie de l'ISO 24253 spécifie une méthode pour des mesurages de dépôts au champ
permettant de déterminer la quantité et la dispersion du dépôt de pulvérisation sur une culture traitée
par des pulvérisateurs à rampes horizontales avec application dirigée vers le bas. La présente Norme
internationale peut être utilisée pour des arbres de pépinière et des arbres fruitiers de petite taille
(jeunes groseilliers) lorsqu'ils sont soumis à la pulvérisation au moyen de pulvérisateurs à rampes.
NOTE Lorsque l'étude porte sur le dépôt de pulvérisation sur la largeur du couvert végétal, il est conseillé
d'utiliser l'ISO 22522.
La présente partie de l'ISO 24253 offre une certaine souplesse dans l'organisation des essais au champ,
mais spécifie des procédures de mesurage normalisées qui sont utiles pour comparer les résultats de
différents essais sur le terrain ou de comparer avec des essais en laboratoire, tels que ceux décrits dans
ISO 5682‐2.
La présente Norme internationale n'est pas destinée à être utilisée dans ou pour un cadre
réglementaire.
2 Références normatives
Les documents ci‐après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence (y compris les éventuels
amendements) s'applique.
1
ISO 24253‐1 , Matériel de protection des cultures — Essais de dépôt de la pulvérisation sur les grandes
cultures — Partie 1: Mesurage sur un plan horizontal.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 24253‐1
s'appliquent.

1
En cours d'élaboration
© ISO 2015 – Tous droits réservés
1

---------------------- Page: 4 ----------------------
ISO 24253-2:2015(F)
4 Méthode d'essai
4.1 Principe
Un essai de mesurage du dépôt par pulvérisation comprend le mesurage du dépôt de pulvérisation
immédiatement disponible sur toutes les surfaces cibles, au sommet de la canopée, en des points
désignés à l'intérieur de celle‐ci et sur le sol à la base de la végétation (culture ou mauvaises herbes),
représentés par des collecteurs. Ce mesurage du dépôt de pulvérisation peut utiliser un colorant ou un
autre traceur facilement mesurable pour simuler un produit phytopharmaceutique.
2
Les dépôts de pulvérisation sont évalués quantitativement (par exemple volume appliqué, μl/cm)
2
et/ou qualitativement (par exemple distribution des gouttes pulvérisées, gouttes/cm, couverture, taille
moyenne des gouttes). La variation du dépôt de pulvérisation est quantifiée.
Les valeurs de dépôt de pulvérisation peuvent être utilisées soit pour quantifier le dépôt moyen soit
pour quantifier la variation du dépôt à différentes hauteurs. Dans ce dernier cas, il s’agit de quantifier le
degré de pénétration dans et sur les structures végétales. Des collecteurs de dépôt de pulvérisation
[collecteur artificiel (voir l'Annexe A) ou matériel végétal, par exemple feuille, épi, fruit] sont alors
installés à différentes hauteurs.
4.2 Zone d'essai
L'essai doit être effectué dans une surface uniformément développée d'une zone cultivée. Il doit y avoir
une distance minimale de 1,5 m entre le lieu d'échantillonnage et la bordure de la zone cultivée. Dans la
mesure où il existe des influences dues aux mouvements de la rampe (extrémités de la rampe) et à
d'autres éléments perturbateurs, tels que les turbulences d’air autour du tracteur et du pulvérisateur
(centre de la machine), les mesurages doivent être effectués des deux côtés du pulvérisateur et à
différentes distances le long de la rampe de pulvérisation (voir 5.3).
La longueur de la zone d'essai doit garantir l'application du volume prévu sur la zone d'échantillonnage.
La zone d'essai doit donc avoir une longueur de piste avant et après la zone d'échantillonnage pour
s'assurer que le pulvérisateur a atteint le débit régulier prévu en tenant compte de la taille du
pulvérisateur et de la vitesse d’avancement.
NOTE Pour une régulation du débit en mode manuel, une longueur de piste minimale de 10 m est préconisée
pour des vitesses d'avancement atteignant 2 m/s et de 20 m pour des vitesses d'avancement atteignant 4 m/s.
Lorsque le régulateur de débit est en mode automatique, la longueur de piste doit être également adaptée en
tenant compte du temps de réaction du système.
Les détails relatifs au schéma de pulvérisation et d'échantillonnage doivent être entièrement consignés
dans le rapport avec les résultats d'essai.
Lors de l'identification de l'emplacement de la zone d'essai, prendre connaissance de la végétation
environnante et de son impact sur le profil du vent. Il convient que la zone d'essai soit séparée de la
végétation ou des constructions environnantes par une distance égale à au moins 10 fois la hauteur de
la végétation.
Les détails de la zone d'essai et des alentours doivent être spécifiés dans le rapport d'essai (Figure 1).
4.3 Surveillance des conditions météorologiques
Les conditions météorologiques doivent être relevées sur le lieu de l'essai au moment des applications.
L'erreur maximale sur les mesurages doit être comme suit:
© ISO 2015 – Tous droits réservés
2

---------------------- Page: 5 ----------------------
ISO 24253-2:2015(F)
— pour la vitesse du vent: 0,1 m/s pour une vitesse du vent inférieure ou égale à 1 m/s et 0,2 m/s
pour une vitesse du vent supérieure à 1 m/s;
— pour la température: 0,5 °C, enregistrée à l'ombre;
— pour l'humidité: 5 % de l'humidité relative.
Les mesurages doivent être effectués à une hauteur de (2 ± 0,1) m au‐dessus de la surface du sol ou à
une hauteur de (1 ± 0,1) m au‐dessus du couvert végétal lorsque celui‐ci a une hauteur supérieure à
1 m. Pour le vent (direction et vitesse), ceux‐ci doivent être effectués à une fréquence d'échantillonnage
d'au moins 1 Hz (toutes les 1 s).
Il convient d'étalonner les appareils de mesure avant de les utiliser conformément aux instructions
d'utilisation.
4.4 Conditions météorologiques acceptables pour le mesurage au champ du dépôt de
pulvérisation
La vitesse moyenne pendant la pulvérisation du vent ne doit pas être supérieure à la recommandation
ou à la pratique locale et doit être, de préférence, inférieure à 2 m/s à la hauteur de mesurage spécifiée
en 4.3. La vitesse du vent doit être stable durant l'essai (l'écart‐type ne doit pas dépasser ± 1 m/s).
Pour des vitesses du vent supérieures à 2 m/s, il convient que la direction du vent se situe à ± 30° de
l’orientation moyenne du vent.
La température doit être comprise entre 5 °C et 35 °C.
Le phénomène d’inversion thermique a une incidence sur les mesurages du dépôt de pulvérisation et
doit être vérifié (de préférence à l'aide d'un anémomètre 3D si le test a lieu en situation de couverture
nuageuse ou par la mesure de la température à deux hauteurs).
4.5 Traceurs
Les traceurs doivent être sans danger pour l'usage prévu. Pour l'aptitude à l'emploi des traceurs, se
reporter aux fiches de données de sécurité pour l'environnement et l'opérateur.
NOTE 1 Les organismes locaux réglementant l'usage des pesticides peuvent faire des observations sur le choix
de produits adaptés et sur les restrictions associées à cet usage.
NOTE 2 Le mesurage du dépôt de pulvérisation sur le matériel végétal est influencé par la structure externe
(pilosité, couche cireuse, etc.) ou par la pénétration du liquide de pulvérisation dans le tissu végétal.
Les traceurs doivent être stables dans les conditions de terrain et offrir un bon taux de récupération (au
moins 90 %; de préférence > 95 %) quel que soit le type de collecteur (voir Annexe A et 4.6) utilisé lors
de l'essai.
NOTE 3 Pour de plus amples informations concernant la stabilité à la lumière du soleil des traceurs
[4][5]
fluorescents, voir Herbst, 2006 et Stallinga et al., 2012.
Exemples de traceurs pouvant être utilisés:
— les ions métalliques (recommandés pour plusieurs applications sur la même cible);
— les colorants alimentaires:
© ISO 2015 – Tous droits réservés
3

---------------------- Page: 6 ----------------------
ISO 24253-2:2015(F)
— tartrazine (E102);
— les colorants fluorescents:
— sulfoflavine brillante;
— fluorescéine de sodium.
4.6 Collecteurs
Les collecteurs sont utilisés pour prélever le dépôt de pulvérisation sur la surface du sol. Le taux de
récupération, par les collecteurs, du traceur pulvérisé doit être déterminé avant l'essai.
Les collecteurs artificiels utilisés doivent assurer un bon taux de récupération (au moins 90%; de
préférence > 95%). L'Annexe A fournit des exemples de collecteurs artificiels pouvant être utilisés.
L'Annexe B décrit la manière de procéder pour quantifier le taux de récupération du traceur par le
collecteur.
L'émission de fond des collecteurs artificiels doit être déterminée (voir l'Annexe B). Il convient que
l'indication moyenne des collecteurs artificiels témoins ne soit pas supérieure à 0,1 % de l'indication
moyenne des collecteurs soumis à la pulvérisation. L'exactitude de l'appareil de mesure, les types de
collecteurs artificiels et l'émission de fond des collecteurs artificiels doivent être consignés et choisis de
manière à obtenir un coefficient de variation de l'émission de fond inférieur à 10 % (pour au moins
10 collecteurs; voir l'Annexe B). Cela peut être effectué en analysant, selon le mode opératoire (volume
de dilution, temps d'agitation, réglages du fluorimètre), dix collecteurs propres pour déterminer la
valeur du bruit de fond et pour calculer la moyenne et le coefficient de variation des valeurs mesurées
sur les collecteurs.
Il faut s'assurer que les collecteurs d'échantillonnage utilisés pour vérifier la dose ou le volume appliqué
ne saturent pas. Cette vérification doit être effectuée avant les essais.
4.7 Bouillie de pulvérisation
La bouillie de pulvérisation doit être représentative des bouillies généralement utilisées dans
l'application de produits phytopharmaceutiques. De l'eau du robinet ou un mélange standard sont
souvent utilisés dans les mesurages de la dérive du jet (voir l'ISO 22866). Un mélange standard peut
être obtenu par l'ajout d'un agent tensioactif non ionique hydrosoluble à des taux généralement
compris entre 0,005 % et 0,5 % en volume, en suivant les recommandations des fabricants.
Le type et la concentration des additifs doivent être spécifiés dans le rapport d'essai.
5 Mode opératoire de l’essai
5.1 Généralités
Un essai peut être mis au point pour quantifier ou décrire la situation au champ ou pour comparer des
machines dans le cadre d’une situation définie (piste spécifique). Dans un essai comparatif si des
pulvérisateurs portés ou traînés sont utilisés, il est préférable que la même configuration de tracteur
soit utilisée. Il convient que le type de tracteur soit enregistré dans le rapport d’essai.
La zone d'essai utilisée pour le mesurage du dépôt doit être marquée dans le champ. Pour quantifier la
quantité et la variation du dépôt total de pulvérisation parvenant sur le couvert végétal et sur la surface
du sol sous le couvert végétal, le dépôt de pulvérisation doit être mesuré:
© ISO 2015 – Tous droits réservés
4

---------------------- Page: 7 ----------------------
ISO 24253-2:2015(F)
— au sommet du couvert (flux pénétrant dans le couvert),
— à l'intérieur du couvert, et
— sur la surface du sol sous le couvert.
Les collecteurs sont en général placés dans la zone centrale de chaque côté de la rampe de pulvérisation
à une distance de 1,5 m de l'extrémité de la rampe et le pulvérisateur (roue du véhicule), en au moins
trois emplacements conformément à la Figure 1. Pour des usages spéciaux, tels que pour l'effet du
mouvement de la rampe du pulvérisateur, placer des collecteurs sous l'extrémité de la rampe, ou les
mesures de l'effet de sillage, placer les collecteurs, par exemple, à proximité du pulvérisateur. Lorsque
des collecteurs sont placés perpendiculairement à la rampe, leur emplacement doit représenter à la fois
la surface située «sous» la position des buses et «entre» la position des buses.
h
D
F
e
e
W
e
e
E
S
B
L

© ISO 2015 – Tous droits réservés
5

---------------------- Page: 8 ----------------------
ISO 24253-2:2015(F)
h
D
F
e
e
W
e
e
E
S
B
L

Légende
W largeur de travail
h hauteur de la végétation environnante
e distance du bord par rapport à l'extrémité de la rampe ou du pulvérisateur
zone centrale située sous la moitié gauche de la rampe
CA‐L zone centrale située sous la moitié gauche de la rampe
CA‐LR zone centrale située sous la moitié droite de la rampe
CA‐RF champ
FD distance entre la végétation et la zone d'essai, D > 10*h10h
DT zone d'essai
TS – L zone d'échantillonnage gauche
S – zone d'échantillonnage droite
L
R
S – longueur de piste
R
L
LB longueur de départ
BS longueur de la zone d'échantillonnage
SE longueur d'arrêt
E hauteur de la végétation environnante
h largeur de travail
© ISO 2015 – Tous droits réservés
6

---------------------- Page: 9 ----------------------
ISO 24253-2:2015(F)
Figure 1 — Représentation schématique de la configuration du champ, de la zone d'essai et des
zones d'échantillonnage sous la partie centrale (gauche et droite) de la rampe de pulvérisation.
Chaque mesurage doit impliquer l'échantillonnage de dépôts de pulvérisation quantitativement (5.2,
5.3) ou qualitativement (5.4) au sommet du couvert (5.2.1), dans le couvert (5.2.2) et sur la surface du
sol (5.3) sous le couvert (Figure 2). Effectuer au moins trois mesurages aux mêmes positions des
collecteurs ou à des endroits différents l'un après l'autre.


Légende
1 collecteur filtrant: au sommet du couvert, sur la surface du sol sous le couvert (sommet de billon) et entre billons
2 papier hydrosensible: sur la surface du sol sous le couvert (sommet de billon) et entre billons
3 papier hydrosensible: sur les faces supérieure et inférieure des feuilles, à trois niveaux de feuilles
4 papier pour chromatographie: sur les faces supérieure et inférieure des feuilles, à trois niveaux de hauteur des feuilles
U supérieur
M intermédiaire
L inférieur
Figure 2 — Exemple de disposition des collecteurs pour le mesurage du dépôt de pulvérisation
dans une culture de pommes de terre
© ISO 2015 – Tous droits réservés
7

---------------------- Page: 10 ----------------------
ISO 24253-2:2015(F)
En fonction de la hauteur, le couvert peut être divisé en segments tels que des niveaux supérieur,
intermédiaire et inférieur de hauteur du couvert (Figure 2). Pour quantifier les dépôts de pulvérisation,
des échantillons tels que des feuilles, des tiges ou des collecteurs appropriés (Annexe A) peuvent être
utilisés; ceux‐ci doivent être soigneusement prélevés après la pulvérisation. Les stratégies
d'échantillonnage types pour les céréales suivent, par exemple, l'ordre suivant: feuille supérieure,
deuxième feuille, troisième feuille, épi, partie supérieure de la tige et partie inférieure de la tige. Tandis
que pour les pommes de terre, il est possible de prélever les feuilles supérieures, les feuilles à mi‐
hauteur et les feuilles proches du sol et, pour les fraises, les feuilles, les fleurs et les fruits sont souvent
prélevés.
La surface foliaire peut être mesurée à l'aide d'analyseurs de surfaces foliaires ou de dispositifs de
mesurage spéciaux quantifiant la surface projetée de tissu foliaire (surface plane). Étant donné que la
surface du tissu foliaire correspond à la face supérieure et à la face inférieure de la feuille, la surface
foliaire projetée doit être multipliée par deux pour représenter la surface foliaire totale. La surface
foliaire totale est la somme de toutes les feuilles au niveau de hauteur des feuilles supérieur,
intermédiaire ou inférieur. Pour caractériser un couvert végétal dans le champ en général, un mètre
carré de végétation est coupé au‐dessus de la surface du sol et transporté au laboratoire pour mesurer
la surface foliaire. La valeur de la surface foliaire est présentée sous forme d'unité de surface des feuilles
par niveau de hauteur des feuilles (supérieur, intermédiaire, supérieur) et de somme de tous les étages
2 2
/m). La surface du tissu foliaire sur une face par unité
de feuilles par unité de surface de sol (général m
[6] 2 2
de surface de sol est appelée indice foliaire (LAI, m/m). La valeur totale de la surface foliaire sur une
face peut être également exprimée par rapport au poids sec total [après séchage à une température
2
comprise entre (60 et 80) °C pendant 48 h] de feuille (m/kg) et est appelée surface foliaire spécifique
(SLA). La surface foliaire totale sur une face par unité de volume de couches de feuilles (supérieure,
intermédiaire, inférieure) peut être également présentée et est appelée densité de la surface foliaire
(LAD). L'indice foliaire est la somme des surfaces foliaires de densités de surfaces foliaires par couche
de feuilles par unité de surface de sol.
Il convient de noter qu'en raison de la variation de présentation dans le champ, l'échantillonnage d'une
surface foliaire effectué dans seulement un mètre carré peut conduire à des estimations erronées de la
surface foliaire dans le champ et donc à des estimations erronées dans le bilan massique du dépôt de
pulvérisation.
L'essai doit être effectué avec le régulateur de débit en mode manuel, sauf si le régulateur de débit est
lui‐même soumis à essai. La vitesse du pulvérisateur et le débit des buses (l/min) dans la zone d'essai
doivent être directement mesurés et consignés dans le rapport d'essai. Les informations fournies par le
régulateur de débit (par exemple, volume, vitesse, pression) doivent, de préférence, être consignées ou
vérifiées visuellement et spécifiées dans le rapport d'essai.
La présentation du résultat relatif au dépôt de pulvérisation peut être effectuée comme suit:
— sur une base relative, par exemple en pourcentage de la dose appliquée (en comparant la
répartition sur la feuille à la répartition sur un collecteur placé sur le sol); ou
2
— sur une base absolue, par exemple en μl (de liquide de pulvérisation)/cm ou en l (de liquide de
pulvérisation sur la totalité du couvert végétal)/ha.
NOTE 1 L'augmentation de l'échelle d'un nombre limité de valeurs d'échantillons jusqu'à un « bilan massique »
complet rend indispensable la détermination des facteurs de la structure cible, par exemple l'indice foliaire, bien
que l'on sache que l'augmentation de l'échelle introduit toujours une certaine erreur.
Pour les mesurages du dépôt de pulvérisation, il est nécessaire de faire la distinction entre les
collecteurs naturels (feuilles, tiges, fruits) et les collecteurs artificiels fixés sur les surfaces étudiées.
© ISO 2015 – Tous droits réservés
8

---------------------- Page: 11 ----------------------
ISO 24253-2:2015(F)
Les échantillons naturels peuvent être un bouquet de feuilles ou une grappe de fruits, mais la zone
étudiée peut aussi être la tige et les fleurs de la plante. Le nombre de feuilles ou de fruits de chaque
échantillon doit permettre un échantillonnage aléatoire représentatif de l'ensemble de la zone. Les
positions et le nombre de feuilles ou de parties des différentes zones d'échantillonnage doivent être
consignés dans le rapport. En ce qui concerne les fruits, le dépôt de pulvérisation peut aussi être
rapporté au poids du fruit. Un échantillon doit comporter au moins quatre feuilles par emplacement de
mesurage; au moins trois emplacements de mesurage doivent être identifiés par surface
d'échantillonnage étudiée. La feuille simple est la plus petite unité pour l'analyse.
Des collecteurs artificiels (4.6 et Annexe A) doivent être utilisés pour déterminer les dépôts sur le sol;
ces collecteurs peuvent, en plus, être utilisés pour les évaluations du liquide de pulvérisation appliqué
sur les collecteurs naturels. D'autres structures, telles que des cure‐pipes positionnés horizontalement,
peuvent être plus appropriées pour les méthodes à jet porté car les cure‐pipes positionnés
verticalement sont plus appropriés pour simuler les mauvaises herbes graminées et ont tendance à
mieux capter des gouttes plus petites. Il faut s'assurer que les collecteurs artificiels ne saturent pas,
notamment lorsqu'ils sont utilisés pour vérifier la dose appliquée et le débit‐volume (sommet du
couvert végétal, voir 5.2.1).
NOTE 2 Faire attention aux différences entre les résultats fournis par les collecteurs naturels et ceux fournis
par les collecteurs artificiels, à cause des différences dans la nature de la surface (aspect cireux, état de surface,
etc.).
Afin de réduire autant que possible le risque de contamination croisée, il est nécessaire d'établir des
modes opératoires pour la manipulation des échantillons provenant des plantes ou des collecteurs
avant et après l'exposition à la pulvérisation. Il peut donc être nécessaire d'utiliser d'autres types de
collecteurs devant être placés au niveau du sol (5.3) entre les plantes et au sommet de la structure du
couvert végétal (5.2.1). Le risque potentiel de contamination croisée des collecteurs est notamment pris
en compte pour les collecteurs placés au niveau du sol dans la structure du couvert végétal, aussi bien
lors de la mise en place que du retrait des collecteurs.
Le risque potentiel de dégradation du traceur doit être contrôlé lors d'un essai en utilisant des
échantillons propres de plante(s) ou de collecteurs ainsi que ceux comprenant un volume mesuré de la
solution de traceur.
Les résultats de tous les mesurages du dépôt doivent être évalués statistiquement conformément à
l'analyse de la variance (ANOVA au seuil de 10 %).
5.2 Échantillonnage du dépôt de pulvérisation sur le couvert
5.2.1 Flux de pulvérisation au sommet du couvert végétal
Au sommet du couvert végétal, des collecteurs plats et horizontaux offrant une surface totale de collecte
2
d'au moins 1000 cm doivent être placés à chaque extrémité de la zone d'essai (Figure 2) afin de
mesurer le débit du pulvérisateur et le flux de pulvérisation total (dose ou volume de pulvérisation)
pénétrant dans le couvert végétal.
NOTE 1 Le dépôt de pulvérisation mesuré est présenté sous forme de pourcentage de volume appliqué ou
2
µl/cm par unité de surface de sol.
NOTE 2 Il est possible que les mesurages effectués avec des pulvérisateurs à jet porté ne produisent pas des
résultats exacts et que les mesurages ne soient pas appropriés pour la pulvérisation à l'intérieur du couvert, par
exemple à l’aide de pendillards.
© ISO 2015 – Tous droits réservés
9

---------------------- Page: 12 ----------------------
ISO 24253-2:2015(F)
5.2.2 À l'intérieur du couvert
5.2.2.1 Généralités
Après la pulvérisation, le dépôt de pulvérisation à l'intérieur du couvert peut être mesuré en
échantillonnant les feuilles et les tiges ou en récupérant des collecteurs artificiels fixés avant la
pulvérisation entre les feuilles et les tiges, à différents niveaux (supérieur, intermédiaire et inférieur) de
hauteur.
5.2.2.2 Feuilles et tiges
Les feuilles et tiges sont recueillies, placées dans un récipient adapté et conservées au frais et à l'abri de
la lumière jusqu'au moment de l'analyse. Pour déterminer le dépôt de pulvérisation, les échantillons
sont lavés avec une quantité connue de solvant (par exemple, eau déminéralisée) et la surface projetée
des feuilles est mesurée (fluorimétrie, etc., voir Annexe B). Pour calculer le dépôt par unité de surface
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
