Standards Content (sample)

INTERNATIONAL ISO
STANDARD 15877-3
Second edition
2009-03-15
Plastics piping systems for hot and cold
water installations — Chlorinated
poly(vinyl chloride) (PVC-C) —
Part 3:
Fittings
Systèmes de canalisations en plastique pour les installations d’eau
chaude et froide — Poly(chlorure de vinyle) chloré (PVC-C) —
Partie 3: Raccords
Reference number
ISO 15877-3:2009(E)
ISO 2009
---------------------- Page: 1 ----------------------
ISO 15877-3:2009(E)
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but

shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In

the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

COPYRIGHT PROTECTED DOCUMENT
© ISO 2009

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2009 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 15877-3:2009(E)
Contents Page

Foreword............................................................................................................................................................ iv

Introduction ....................................................................................................................................................... vi

1 Scope ..................................................................................................................................................... 1

2 Normative references ........................................................................................................................... 1

3 Terms, definitions and symbols.......................................................................................................... 2

3.1 Terms and definitions........................................................................................................................... 2

3.2 Symbols ................................................................................................................................................. 3

4 Material characteristics........................................................................................................................ 3

4.1 General................................................................................................................................................... 3

4.2 Fitting material ...................................................................................................................................... 3

4.3 Evaluation of σ -values .................................................................................................................... 3

LPL

4.4 Thermal stability ................................................................................................................................... 7

4.5 Metallic material .................................................................................................................................... 8

4.6 Influence on water intended for human consumption...................................................................... 9

5 General characteristics ........................................................................................................................ 9

5.1 Appearance ........................................................................................................................................... 9

5.2 Opacity................................................................................................................................................... 9

6 Geometrical characteristics................................................................................................................. 9

6.1 General................................................................................................................................................... 9

6.2 Dimensions of fittings .......................................................................................................................... 9

6.3 Dimensions of sockets....................................................................................................................... 16

6.4 Dimensions of flange adaptors and flanges .................................................................................... 18

6.5 Dimensions of metallic fittings.......................................................................................................... 20

7 Mechanical characteristics ................................................................................................................ 20

7.1 Resistance to internal pressure ........................................................................................................ 20

7.2 Determination of free lengths............................................................................................................ 21

7.3 Derivation of the hydrostatic test pressure .....................................................................................22

8 Performance requirements ................................................................................................................ 23

9 Adhesives ............................................................................................................................................ 23

10 Sealing rings ....................................................................................................................................... 23

11 Marking ................................................................................................................................................ 24

11.1 General................................................................................................................................................. 24

11.2 Minimum required marking................................................................................................................ 24

11.3 Additional marking ............................................................................................................................. 24

Bibliography ..................................................................................................................................................... 25

© ISO 2009 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 15877-3:2009(E)

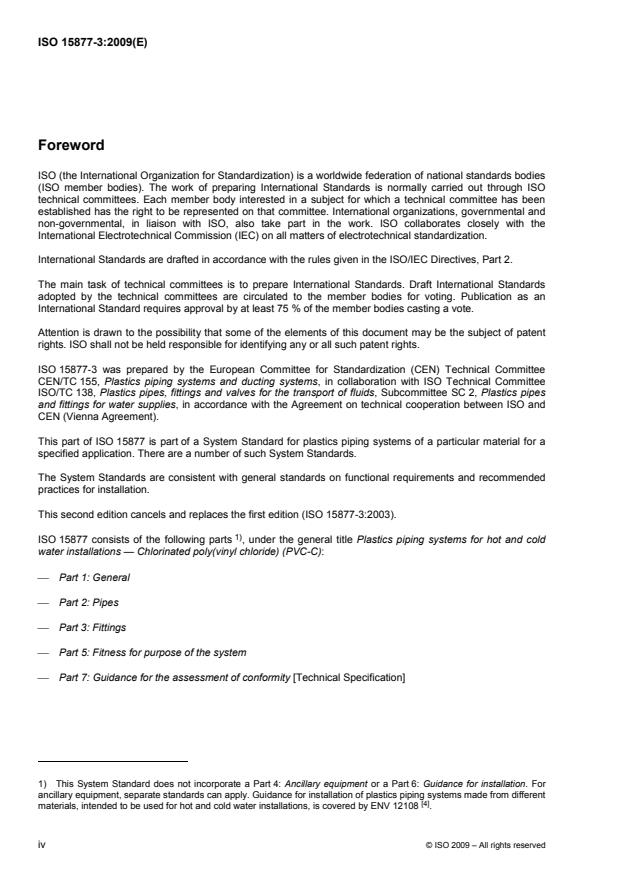

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 15877-3 was prepared by the European Committee for Standardization (CEN) Technical Committee

CEN/TC 155, Plastics piping systems and ducting systems, in collaboration with ISO Technical Committee

ISO/TC 138, Plastics pipes, fittings and valves for the transport of fluids, Subcommittee SC 2, Plastics pipes

and fittings for water supplies, in accordance with the Agreement on technical cooperation between ISO and

CEN (Vienna Agreement).

This part of ISO 15877 is part of a System Standard for plastics piping systems of a particular material for a

specified application. There are a number of such System Standards.

The System Standards are consistent with general standards on functional requirements and recommended

practices for installation.
This second edition cancels and replaces the first edition (ISO 15877-3:2003).
1)

ISO 15877 consists of the following parts , under the general title Plastics piping systems for hot and cold

water installations — Chlorinated poly(vinyl chloride) (PVC-C):
⎯ Part 1: General
⎯ Part 2: Pipes
⎯ Part 3: Fittings
⎯ Part 5: Fitness for purpose of the system
⎯ Part 7: Guidance for the assessment of conformity [Technical Specification]

1) This System Standard does not incorporate a Part 4: Ancillary equipment or a Part 6: Guidance for installation. For

ancillary equipment, separate standards can apply. Guidance for installation of plastics piping systems made from different

[4]

materials, intended to be used for hot and cold water installations, is covered by ENV 12108 .

iv © ISO 2009 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 15877-3:2009(E)

At the date of publication of this part of ISO 15877, System Standards Series for piping systems of other

plastics materials used for the same application are the following:

ISO 15874 (all parts), Plastics piping systems for hot and cold water installations — Polypropylene (PP)

ISO 15875 (all parts), Plastics piping systems for hot and cold water installations ― Crosslinked polyethylene

(PE-X)

ISO 15876 (all parts), Plastics piping systems for hot and cold water installations ― Polybutylene (PB)

2)

ISO 22391:— (all parts), Plastics piping systems for hot and cold water installations ― Polyethylene of

raised temperature resistance (PE-RT)

2) To be published. (Revisions of ISO 22391-1:2007, ISO 22391-2:2007, ISO 22391-3:2007, ISO 22391-5:2007.)

© ISO 2009 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 15877-3:2009(E)
Introduction

The System Standard, of which this is Part 3, specifies the requirements for a piping system when made from

chlorinated poly(vinyl chloride) (PVC-C). The piping system is intended to be used for hot and cold water

installations and for heating system installations.

In respect of potential adverse effects on the quality of water intended for human consumption caused by the

product covered by this part of ISO 15877, the following are relevant.

a) This part of ISO 15877 provides no information as to whether the product may be used without restriction

in any of the Member States of the EU or EFTA.

b) It should be noted that, while awaiting the adoption of verifiable European criteria, existing national

regulations concerning the use and/or the characteristics of this product remain in force.

Requirements and test methods for materials and components, other than fittings, are specified in ISO 15877-

1 and ISO 15877-2. Characteristics for fitness for purpose (mainly for joints) are covered in ISO 15877-5.

ISO/TS 15877-7 gives guidance for the assessment of conformity.
This part of ISO 15877 specifies the characteristics of the fittings.
vi © ISO 2009 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 15877-3:2009(E)
Plastics piping systems for hot and cold water installations —
Chlorinated poly(vinyl chloride) (PVC-C) —
Part 3:
Fittings
1 Scope

This part of ISO 15877 specifies the characteristics of fittings made from chlorinated poly(vinyl chloride) (PVC-

C) for piping systems intended to be used for hot and cold water installations within buildings for the

conveyance of water, whether or not intended for human consumption (domestic systems) and for heating

systems under design pressures and temperatures according to the class of application (see Table 1 of

ISO 15877-1:2009).

This part of ISO 15877 covers a range of service conditions (application classes) and design pressure classes.

For values of T , T and T in excess of those in Table 1 of ISO 15877-1:2009, this part of ISO 15877

D max mal
does not apply.

NOTE 1 It is the responsibility of the purchaser or specifier to make the appropriate selections from these aspects,

taking into account their particular requirements and any relevant national regulations and installation practices or codes.

It also specifies the parameters for the test methods referred to in this part of ISO 15877.

In conjunction with the other parts of ISO 15877, it is applicable to PVC-C fittings, their joints and joints with

components of PVC-C, other plastics and non-plastics materials intended to be used for hot and cold water

installations.
This part of ISO 15877 is applicable to fittings of the following types:
⎯ fittings for solvent cement joints;
⎯ mechanical fittings;
⎯ fittings with incorporated inserts.
NOTE 2 Fittings made from PVC-C are manufactured by injection-moulding.
2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced

document (including any amendments) applies.

ISO 228-1, Pipe threads where pressure-tight joints are not made on the threads ― Part 1: Dimensions,

tolerances and designation

ISO 580, Plastics piping and ducting systems — Injection-moulded thermoplastics fittings ― Methods for

visually assessing the effects of heating

ISO 1167-1, Thermoplastics pipes, fittings and assemblies for the conveyance of fluids ― Determination of

the resistance to internal pressure ― Part 1: General method
© ISO 2009 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 15877-3:2009(E)

ISO 1167-2, Thermoplastics pipes, fittings and assemblies for the conveyance of fluids ― Determination of

the resistance to internal pressure ― Part 2: Preparation of pipe test pieces

ISO 2536, Unplasticized polyvinyl chloride (PVC) pressure pipes and fittings, metric series ― Dimensions of

flanges

ISO 3126, Plastics piping systems ― Plastics components ― Determination of dimensions

ISO 7686, Plastics pipes and fittings ― Determination of opacity

ISO 9080, Plastics piping and ducting systems ― Determination of the long-term hydrostatic strength of

thermoplastics materials in pipe form by extrapolation

ISO 15877-1:2009, Plastics piping systems for hot and cold water installations ― Chlorinated poly(vinyl

chloride) (PVC-C) ― Part 1: General

ISO 15877-2:2009, Plastics piping systems for hot and cold water installations ― Chlorinated poly(vinyl

chloride) (PVC-C) ― Part 2: Pipes

ISO 15877-5, Plastics piping systems for hot and cold water installations ― Chlorinated poly(vinyl chloride)

(PVC-C) ― Part 5: Fitness for purpose of the system

EN 681-1, Elastomeric seals ― Material requirements for pipe joint seals used in water and drainage

applications ― Part 1: Vulcanized rubber

EN 727, Plastics piping and ducting systems ― Thermoplastics pipes and fittings ― Determination of Vicat

softening temperature (VST)

EN 1254-3, Copper and copper alloys ― Plumbing fittings ― Part 3: Fittings with compression ends for use

with plastics pipes
EN 10088-1, Stainless steels ― Part 1: List of stainless steels

EN 10226-1, Pipe threads where pressure tight joints are made on the threads ― Part 1: Taper external

threads and parallel internal threads ― Dimensions, tolerances and designation
3 Terms, definitions and symbols

For the purposes of this document, the terms, definitions and symbols given in ISO 15877-1 and the following

apply:
3.1 Terms and definitions
3.1.1
fitting for solvent cement joints

fitting in which the joint with the pipe or another component is made by means of an adhesive

3.1.2 Mechanical fittings
3.1.2.1
compression fitting

fitting in which the joint is made by the compression of a ring or sleeve on the outside wall of the pipe with or

without additional sealing elements and with internal support
3.1.2.2
flanged fitting

fitting in which the pipe connection consists of two mating flanges, which are mechanically pressed together

and sealed by the compression of an elastomeric sealing element between them
2 © ISO 2009 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 15877-3:2009(E)
3.1.2.3
flat seat union fitting

fitting in which the pipe connection consists primarily of two components, at least one of which normally

incorporates a flat sealing surface, which are mechanically pressed together by means of a screwed nut or

similar and sealed by the compression of an elastomeric sealing element between them

3.1.2.4
fitting with incorporated inserts

fitting in which the joint is made by means of connecting threads or other outlets, inserted in the injection-

moulded fitting body, combined with at least one solvent cement socket injection-moulded fitting body,

combined with at least one solvent cement socket
3.2 Symbols
d inside diameter of the socket at entry
d inside diameter of the socket at shoulder
d nominal diameter of the socket
d nominal diameter of the spigot
L socket length
l free length
r bending radius
Z laying length (Z-length)
α nominal angle of fitting
4 Material characteristics
4.1 General

The PVC-C material from which the fittings are made shall conform to this part of ISO 15877 and to the

relevant requirements of ISO 15877-1.
4.2 Fitting material

The material from which the fittings are made shall be a chlorinated poly(vinyl chloride) (PVC-C) resin to which

are added those additives that are needed to facilitate the manufacture of fittings conforming to this part of

ISO 15877.

When tested in accordance with the test method as specified in Table 1 or Table 2, as applicable, using the

indicated parameters, test pieces shall withstand the hydrostatic (hoop) stress without bursting or leakage.

4.3 Evaluation of σ -values
LPL

The fitting material should be evaluated in accordance with ISO 9080 or equivalent, where an internal

pressure test is made in accordance with ISO 1167-1 and ISO 1167-2 to find the σ -values. The σ -

LPL LPL

values thus determined shall be at least as high as the corresponding values of the reference curves given in

Figure 1 and Figure 2 over the complete range of times.
© ISO 2009 – All rights reserved 3
---------------------- Page: 9 ----------------------
ISO 15877-3:2009(E)

NOTE 1 One equivalent way of evaluation is to calculate the σ -values for each temperature (e.g. for 20 °C, 60 °C

LPL
and 90 °C) individually.

Equation (1) and Equation (2) shall be used to determine the design stress, σ , in the fitting material (see

Annex A of ISO 15877-2:2009), as well as the values of the hydrostatic stress, σ , of the fitting material

corresponding to the temperature and time control points given in Table 16 and Table 17.

25 985 47 143,18
logt=−121,699− × logσ+ + 63,035 11× logσ (1)
15 253 29 245,14
logt=− 72,662 4− × logσ+ + 35,54× logσ (2)

NOTE 2 The reference curves in Figure 1 for PVC-C Type I in the temperature range of 10 °C to 90 °C are derived

from Equation (1)

NOTE 3 The reference curves in Figure 2 for PVC-C Type II in the temperature range of 10 °C to 95 °C are derived

from Equation (2)

NOTE 4 Resistance to T of PVC-C Type I material is verified by testing in accordance with Annex A of

mal
ISO 15877-1:2009.

To demonstrate conformance to the reference lines, pipe samples shall be tested at the following

temperatures and at various hoop stresses such that, at each of the temperatures given, at least three failure

times fall in each of the following time intervals:
PVC-C Type I: Temperatures 20 °C; 60 °C to 70 °C; 90 °C;

PVC-C Type I: Time intervals 10 h to 100 h, 100 h to 1 000 h,1 000 h to 8 760 h and above 8 760 h;

PVC-C Type II: Temperatures 20 °C; 60 °C to 70 °C; 95 °C;

PVC-C Type II: Time intervals 10 h to 100 h, 100 h to 1 000 h, 1 000 h to 8 760 h and above 8 760 h;

In tests lasting more than 8 760 h, once no failure is reached at a stress and time at least on or above the

reference line, any time after that can be considered as the failure time. Testing should be carried out in

accordance with ISO 1167-1.

Design coefficients used for fitting materials are found in Annex A of ISO 15877-2:2009. Conformance to the

reference lines should be demonstrated by plotting the individual experimental results on the graph. At least

97,5 % of them should lie on or above the reference line.
4 © ISO 2009 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 15877-3:2009(E)
Key
X1 time to fracture, expressed in hours
X2 time to fracture, expressed in years
Y hydrostatic stress, expressed in megapascals

Figure 1 — Reference curves for the expected hydrostatic strength of PVC-C Type I fitting material

© ISO 2009 – All rights reserved 5
---------------------- Page: 11 ----------------------
ISO 15877-3:2009(E)
Key
X1 time to fracture, expressed in hours
X2 time to fracture, expressed in years
Y hydrostatic stress, expressed in megapascals

Figure 2 — Reference curves for the expected hydrostatic strength of PVC-C Type II fitting material

6 © ISO 2009 – All rights reserved
---------------------- Page: 12 ----------------------
ISO 15877-3:2009(E)
4.4 Thermal stability

When tested in accordance with the test methods specified in Table 1 or Table 2, as applicable, using the

indicated parameters, the material in tubular form shall have physical characteristics conforming to the

requirements given in Table 1 or Table 2, as applicable.
Table 1 — Thermal stability of PVC-C Type I
Characteristic Requirements Test parameters Test method
Vicat softening VST W 103 °C Shall conform to EN 727 EN 727
temperature (VST)
Effects of Test temperature (150 ± 2) °C Method A of
heating Heating time for: ISO 580
e u 3 mm (15 ± 1) min Air oven
3 mm < e u 10 mm (30 ± 1) min
10 mm < e u 20 mm (60 ± 1) min
Number of test pieces 3
Thermal stability No bursting or Sampling procedure ISO 1167-1
by hydrostatic leakage during the Type of end caps Types A or B
pressure testing test period Orientation of test piece Vertical
Diameter d u 50 mm
Free length l W 3d
0 n
Type of test Water-in-air
Test temperature 90 °C
Hydrostatic (hoop) stress 2,85 MPa
Test period 17520 h
Preparation of test pieces Shall conform to 7.1.2
Number of test pieces 3

The fitting shall not show any crack, delamination, blister or sign of weld-line splitting.

No surface damage in the area of any injection point shall penetrate deeper than 20 % of the wall thickness, e, at any point. Outside

the area of any injection point, no surface damage shall occur. For sprue gating, the area of the injection point shall be calculated using

a radius R = 0,3d . For fittings moulded by end-gating techniques, e.g. ring or diaphragm methods, the gating area shall be a cylindrical

portion with a length of L = 0,3d (see Figure 3). Any cracks or delamination in the wall of the fitting adjacent to the injection area,

parallel to the axis of the fitting, shall not penetrate to a depth in axial direction of more than 20 % of the nominal diameter.

c [3]
The sampling procedure is not specified. For guidance, see ISO/TS 15877-7 .
© ISO 2009 – All rights reserved 7
---------------------- Page: 13 ----------------------
ISO 15877-3:2009(E)
Table 2 — Thermal Stability of PVC-C Type II
Characteristic Requirements Test parameters Test method
Vicat softening VST W 115 °C Shall conform to EN 727 EN 727
temperature (VST)
Effects of Test temperature (150 ± 2) °C Method A of
heating Heating time for: ISO 580
e u 3 mm (15 ± 1) min Air oven
3 mm < e u 10 mm (30 ± 1) min
10 mm < e u 20 mm (60 ± 1) min
Number of test pieces 3
Thermal stability No bursting or Sampling procedure ISO 1167-1
by hydrostatic leakage during the Type of end caps Types A or B
pressure testing test period Orientation of test piece Vertical
Diameter d u 50 mm
Free length l W 3d
0 n
Type of test Water-in-air
Test temperature 100°C
Hydrostatic (hoop) stress 2,14 MPa
Test period 8760 h
Preparation of test pieces Shall conform to 7.1.2
Number of test pieces 3

The fitting shall not show any crack, delamination, blister or sign of weld-line splitting.

No surface damage in the area of any injection point shall penetrate deeper than 20 % of the wall thickness, e, at any point. Outside

the area of any injection point, no surface damage shall occur. For sprue gating, the area of the injection point shall be calculated using

a radius R = 0,3d . For fittings moulded by end-gating techniques, e.g. ring or diaphragm methods, the gating area shall be a cylindrical

portion with a length of L = 0,3d (see Figure 3). Any cracks or delamination in the wall of the fitting adjacent to the injection area,

parallel to the axis of the fitting, shall not penetrate to a depth in axial direction of more than 20 % of the nominal diameter.

c [3]
The sampling procedure is not specified. For guidance, see ISO/TS 15877-7 .
a) sprue-gate b) diaphragm-gate c) ring-gate
Figure 3 — Injection gating areas
4.5 Metallic material

Metallic material for fittings intended to be used with components conforming to ISO 15877 shall conform to

the requirements given in EN 1254-3 or EN 10088-1, as applicable.
8 © ISO 2009 – All rights reserved
---------------------- Page: 14 ----------------------
ISO 15877-3:2009(E)
4.6 Influence on water intended for human consumption
The material from which the fittings are made shall conform to ISO 15877-1.
5 General characteristics
5.1 Appearance

When viewed without magnification, the internal and external surfaces of fittings shall be smooth, clean and

free from scoring, cavities and other surface defects to an extent that would prevent conformance with this

part of ISO 15877. The material shall not contain visible impurities. Slight variations in the appearance of the

colour shall be permitted.
Each end of a fitting shall be square to its axis.
5.2 Opacity

PVC-C fittings that are declared to be opaque shall not transmit more than 0,2 % of visible light when tested in

accordance with ISO 7686.
6 Geometrical characteristics
6.1 General
Dimensions shall be measured in accordance with ISO 3126.

NOTE Figure 4 to Figure 10 cover schematic sketches only, to indicate the relevant dimensions. They do not

necessarily represent the manufactured components.
6.2 Dimensions of fittings
6.2.1 Nominal diameter(s)

The nominal diameter(s), d , of a fitting shall correspond to and be designated by the nominal outside

diameter(s) of the pipe(s) conforming to ISO 15877-2 for which they are designed.

6.2.2 Wall thicknesses

The wall thickness, e, of the fitting body shall conform to Table 3 in relation to the pipe series S.

NOTE Compared with the wall thickness of the corresponding pipe conforming to ISO 15877-2, the wall thickness, e,

of the fitting body is increased by the factor 1,35.
© ISO 2009 – All rights reserved 9
---------------------- Page: 15 ----------------------
ISO 15877-3:2009(E)
Table 3 — Wall thicknesses of fitting bodies
Dimensions in millimetres
Nominal Pipe series
diameter
S 6,3 S 5 S 4
Minimum wall thickness
d e
n min
12 1,9 1,9 1,9
14 1,9 1,9 2,2
16 1,9 2,1 2,5
20 2,1 2,6 3,2
25 2,6 3,2 3,8
32 3,3 4,0 4,9
40 4,1 5,0 6,1
50 5,0 6,3 7,6
63 6,4 7,9 9,6
75 7,6 9,2 11,4
90 9,1 11,1 13,7
110 11,0 13,5 16,7
125 12,5 15,4 18,9
140 14,0 17,2 21,2
160 16,0 19,8 24,2
The values are rounded up to the first place of the decimals (i.e. the
nearest 0,1 mm).
6.2.3 Angles
The preferred nominal angle, α , of non-straight fittings is 45° and 90°.
6.2.4 Threads

Threads used for jointing shall conform to EN 10226-1. Where a thread is used as a fastening thread for

jointing an assembly (e.g. union nuts), it shall conform to ISO 228-1 except that these requirements need not

apply to the threads used by the manufacturer to join component parts of a fitting together.

6.2.5 Laying lengths (Z-lengths)

For the following types of injection-moulded fittings, the Z-lengths shall be calculated using one of the

Equations (3) to (11), as applicable, where α is the angle of the fitting and r is the bending radius:

a) 90° elbow (see Figure 4 and Table 4) Z= + 1 (3)
⎛ α⎞
...

NORME ISO
INTERNATIONALE 15877-3
Deuxième édition
2009-03-15
Systèmes de canalisations en plastique
pour les installations d'eau chaude et
froide — Poly(chlorure de vinyle) chloré
(PVC-C) —
Partie 3:
Raccords
Plastics piping systems for hot and cold water installations —
Chlorinated poly(vinyl chloride) (PVC-C) —
Part 3: Fittings
Numéro de référence
ISO 15877-3:2009(F)
ISO 2009
---------------------- Page: 1 ----------------------
ISO 15877-3:2009(F)
PDF – Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info

du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir

l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,

veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2009

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2009 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 15877-3:2009(F)
Sommaire Page

Avant-propos..................................................................................................................................................... iv

Introduction ....................................................................................................................................................... vi

1 Domaine d'application.......................................................................................................................... 1

2 Références normatives ........................................................................................................................ 1

3 Termes, définitions et symboles......................................................................................................... 2

3.1 Termes et définitions............................................................................................................................ 2

3.2 Symboles ............................................................................................................................................... 3

4 Caractéristiques de la matière............................................................................................................. 3

4.1 Généralités ............................................................................................................................................ 3

4.2 Matière du raccord................................................................................................................................ 3

4.3 Évaluation des valeurs σ ................................................................................................................ 4

LPL

4.4 Stabilité thermique................................................................................................................................ 7

4.5 Matière métallique................................................................................................................................. 9

4.6 Influence sur l'eau destinée à la consommation humaine ............................................................... 9

5 Caractéristiques générales.................................................................................................................. 9

5.1 Aspect .................................................................................................................................................... 9

5.2 Opacité................................................................................................................................................... 9

6 Caractéristiques géométriques ........................................................................................................... 9

6.1 Généralités ............................................................................................................................................ 9

6.2 Dimensions des raccords .................................................................................................................... 9

6.3 Dimensions des emboîtures.............................................................................................................. 16

6.4 Dimensions des adaptateurs à brides et des brides....................................................................... 18

6.5 Dimensions des raccords métalliques .............................................................................................20

7 Caractéristiques mécaniques............................................................................................................ 20

7.1 Résistance à la pression interne....................................................................................................... 20

7.2 Détermination des longueurs libres ................................................................................................. 21

7.3 Détermination de la pression hydrostatique d'essai ...................................................................... 22

8 Exigences de performance ................................................................................................................ 23

9 Colles ................................................................................................................................................... 23

10 Bagues d'étanchéité ........................................................................................................................... 23

11 Marquage ............................................................................................................................................. 24

11.1 Généralités .......................................................................................................................................... 24

11.2 Marquage minimal exigé .................................................................................................................... 24

11.3 Marquage supplémentaire ................................................................................................................. 24

Bibliographie .................................................................................................................................................... 25

© ISO 2009 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 15877-3:2009(F)

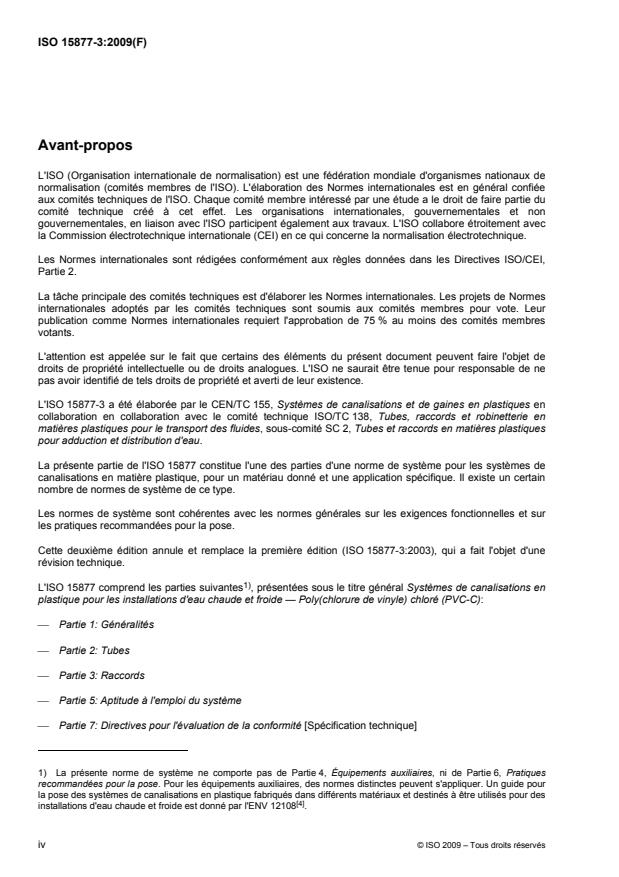

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne

pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 15877-3 a été élaborée par le CEN/TC 155, Systèmes de canalisations et de gaines en plastiques en

collaboration en collaboration avec le comité technique ISO/TC 138, Tubes, raccords et robinetterie en

matières plastiques pour le transport des fluides, sous-comité SC 2, Tubes et raccords en matières plastiques

pour adduction et distribution d'eau.

La présente partie de l'ISO 15877 constitue l'une des parties d'une norme de système pour les systèmes de

canalisations en matière plastique, pour un matériau donné et une application spécifique. Il existe un certain

nombre de normes de système de ce type.

Les normes de système sont cohérentes avec les normes générales sur les exigences fonctionnelles et sur

les pratiques recommandées pour la pose.

Cette deuxième édition annule et remplace la première édition (ISO 15877-3:2003), qui a fait l'objet d'une

révision technique.

L'ISO 15877 comprend les parties suivantes , présentées sous le titre général Systèmes de canalisations en

plastique pour les installations d'eau chaude et froide — Poly(chlorure de vinyle) chloré (PVC-C):

⎯ Partie 1: Généralités
⎯ Partie 2: Tubes
⎯ Partie 3: Raccords
⎯ Partie 5: Aptitude à l'emploi du système

⎯ Partie 7: Directives pour l'évaluation de la conformité [Spécification technique]

1) La présente norme de système ne comporte pas de Partie 4, Équipements auxiliaires, ni de Partie 6, Pratiques

recommandées pour la pose. Pour les équipements auxiliaires, des normes distinctes peuvent s'appliquer. Un guide pour

la pose des systèmes de canalisations en plastique fabriqués dans différents matériaux et destinés à être utilisés pour des

[4]
installations d'eau chaude et froide est donné par l'ENV 12108 .
iv © ISO 2009 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 15877-3:2009(F)

À la date de publication de la présente partie de l'ISO 15877, la série de normes de système pour les

systèmes de canalisations en d'autres matières plastiques utilisées pour la même application sont les

suivantes:

ISO 15874 (toutes les parties), Systèmes de canalisations en plastique pour les installations d'eau chaude et

froide — Polypropylène (PP)

ISO 15875 (toutes les parties), Systèmes de canalisations en plastique pour les installations d'eau chaude et

froide — Polyéthylène réticulé (PE-X)

ISO 15876 (toutes les parties), Systèmes de canalisations en plastique pour les installations d'eau chaude et

froide — Polybutène (PB)

ISO 22391:— (toutes les parties), Systèmes de canalisations en plastique pour les installations d'eau

chaude et froide — Polyéthylène de meilleure résistance à la température (PE-RT)

2) À publier. (Révision de l'ISO 22391-1:2007, de l'ISO 22391-2:2007, de l'ISO 22391-3:2007, de l'ISO 22391-5:2007)

© ISO 2009 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 15877-3:2009(F)
Introduction

La norme de système, dont ceci est la Partie 3, spécifie les exigences pour un système de canalisations en

poly(chlorure de vinyle) chloré (PVC-C). Le système de canalisations est destiné aux installations d'eau

chaude et froide et aux installations des systèmes de chauffage.

Pour tenir compte des éventuels effets défavorables sur la qualité de l'eau destinée à la consommation

humaine, causés par le produit relevant de l'ISO 15877

a) la présente partie de l'ISO 15877 ne fournit pas d'information sur les possibles restrictions d'utilisation du

produit dans chacun des états membres de l'UE ou de l'EFTA,

b) il doit être noté que, dans l'attente de l'adoption de critères européens vérifiables, les réglementations

nationales existantes relatives à l'utilisation et aux caractéristiques du produit restent en vigueur.

Les exigences et les méthodes d'essai pour les matières et les composants, autres que les raccords, sont

spécifiées dans l'ISO 15877-1 et l'ISO 15877-2. Les caractéristiques d'aptitude à l'emploi (principalement pour

les assemblages) sont traitées dans l'ISO 15877-5. L'ISO/TS 15877-7 donne des directives pour l'évaluation

de la conformité.
La présente partie de l'ISO 15877 spécifie les caractéristiques des raccords.
vi © ISO 2009 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 15877-3:2009(F)
Systèmes de canalisations en plastique pour les installations
d'eau chaude et froide — Poly(chlorure de vinyle) chloré
(PVC-C) —
Partie 3:
Raccords
1 Domaine d'application

La présente partie de l'ISO 15877 spécifie les caractéristiques des raccords en poly(chlorure de vinyle) chloré

(PVC-C) pour les systèmes de canalisations destinés aux installations d'eau chaude et froide à l'intérieur des

bâtiments pour le transport de l'eau, destinée ou non à la consommation humaine (systèmes domestiques) et

aux systèmes de chauffage, à des pressions et à des températures de service correspondant à la classe

d'application (voir l'ISO 15877-1:2009, Tableau 1).

La présente partie de l'ISO 15877 couvre une gamme de conditions de service (classes d'application) et de

pression de service. Lorsque les valeurs de T , T et T dépassent celles données dans

D max mal

l'ISO 15877-1:2009, Tableau 1, la présente partie de l'ISO 15877 ne s'applique pas.

NOTE 1 L'acheteur a la responsabilité de réaliser une sélection convenable de ces aspects, en prenant en compte les

exigences particulières et les règles d'installation des réglementations nationales.

Elle spécifie également les paramètres d'essai pour les méthodes d'essai auxquelles il est fait référence dans

la présente partie de l'ISO 15877.

Conjointement avec les autres parties de l'ISO 15877, elle s'applique aux raccords en PVC-C, à leurs

assemblages et aux assemblages avec des composants faits en PVC-C ou en d'autres matériaux, plastiques

ou non plastiques, pouvant être utilisés pour des installations d'eau chaude et froide.

La présente partie de l'ISO 15877 s'applique aux raccords répondant aux types suivants:

⎯ raccords pour assemblages collés au solvant;
⎯ raccords mécaniques;
⎯ raccords avec inserts incorporés.
NOTE 2 Les raccords en PVC-C sont fabriqués par moulage par injection.
2 Références normatives

Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les

références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du

document de référence s'applique (y compris les éventuels amendements).

ISO 228-1, Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions,

tolérances et désignation

ISO 580, Systèmes de canalisations et de gaines en plastiques — Raccords thermoplastiques moulés par

injection — Méthodes d'essai pour estimer visuellement les effets de la chaleur
© ISO 2009 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 15877-3:2009(F)

ISO 1167-1, Tubes, raccords et assemblages en matières thermoplastiques pour le transport des fluides —

Détermination de la résistance à la pression interne — Partie 1: Méthode générale

ISO 1167-2, Tubes, raccords et assemblages en matières thermoplastiques pour le transport des fluides —

Détermination de la résistance à la pression interne — Partie 2: Préparation des éprouvettes tubulaires

ISO 2536, Tubes et raccords sous pression en polychlorure de vinyle (PVC) non plastifié, série métrique —

Dimensions des brides

ISO 3126, Systèmes de canalisations en plastiques — Composants en plastiques — Détermination des

dimensions
ISO 7686, Tubes et raccords en matières plastiques — Détermination de l'opacité

ISO 9080, Systèmes de canalisations et de gaines en matières plastiques — Détermination de la résistance

hydrostatique à long terme des matières thermoplastiques sous forme de tubes par extrapolation

ISO 15877-1:2009, Systèmes de canalisations en plastique pour les installations d'eau chaude et froide —

Poly(chlorure de vinyle) chloré (PVC-C) — Partie 1: Généralités

ISO 15877-2:2009, Systèmes de canalisations en plastique pour les installations d'eau chaude et froide —

Poly(chlorure de vinyle) chloré (PVC-C) — Partie 2: Tubes

ISO 15877-5, Systèmes de canalisations en plastique pour les installations d'eau chaude et froide —

Poly(chlorure de vinyle) chloré (PVC-C) — Partie 5: Aptitude à l'emploi du système

EN 681-1, Garnitures d'étanchéité en caoutchouc — Spécification des matériaux pour garnitures d'étanchéité

pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation — Partie 1: Caoutchouc

vulcanisé

EN 727, Systèmes de canalisations et de gaines plastiques — Tubes et raccords thermoplastiques —

Détermination de la température de ramollissement Vicat (VST)

EN 1254-3, Cuivre et alliages de cuivre — Raccords — Partie 3: Raccords à compression pour tuyaux en

plastique
EN 10088-1, Aciers inoxydables — Partie 1: Liste des aciers inoxydables

EN 10226-1, Filetage de tuyauterie pour raccordement avec étanchéité par le filetage — Partie 1: Filetages

extérieurs coniques et filetages intérieurs cylindriques — Dimensions, tolérances et désignation

3 Termes, définitions et symboles

Pour les besoins du présent document, les termes, définitions et symboles donnés dans l'ISO 15877-1

s'appliquent, ainsi que les suivants.
3.1 Termes et définitions
3.1.1
raccord pour assemblages collés au solvant

raccord dans lequel l'assemblage avec le tube ou un autre composant est réalisé par collage

2 © ISO 2009 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 15877-3:2009(F)
3.1.2 Raccords mécaniques
3.1.2.1
raccord par compression

raccord dans lequel l'assemblage est réalisé par la compression d'une bague ou d'un manchon sur la paroi

extérieure du tube, avec ou sans élément d'étanchéité et avec un support interne
3.1.2.2
raccord à bride

raccord dans lequel l'assemblage des tubes est réalisé par deux brides mécaniquement pressées l'une contre

l'autre et dont l'étanchéité est assurée par la compression d'un joint en élastomère situé entre elles

3.1.2.3
raccord à joint plat

raccord dans lequel l'assemblage des tubes est réalisé essentiellement par deux composants, dont l'un au

moins comporte une surface d'étanchéité plane et qui sont mécaniquement comprimés l'un contre l'autre par

un écrou ou autre et dont l'étanchéité est assurée par la compression d'un joint en élastomère entre eux

3.1.2.4
raccord à inserts incorporés

raccord dans lequel l'assemblage est réalisé au moyen de filetages ou autres jonctions intégrés dans le corps

du raccord moulé par injection, associés, au minimum, à un corps de raccord injecté par moulage avec une

emboîture collée, associé au minimum à une emboîture collée
3.2 Symboles
d diamètre intérieur de l'emboîture au niveau de l'entrée
d diamètre intérieur de l'emboîture au niveau de la butée
d diamètre nominal de l'emboîture
d diamètre nominal du bout mâle
L longueur de l'emboîture
l longueur libre
r rayon de courbure
Z longueur de pose (longueur Z)
α angle du raccord
4 Caractéristiques de la matière
4.1 Généralités

La matière PVC-C à partir de laquelle sont fabriqués les raccords doit être conforme à la présente partie de

l'ISO 15877 ainsi qu'aux exigences de l'ISO 15877-1.
4.2 Matière du raccord

La matière avec laquelle sont fabriqués les raccords doit être une résine de poly(chlorure de vinyle) chloré

(PVC-C), dans laquelle des additifs ont été ajoutés pour faciliter la fabrication des raccords selon la présente

partie de l'ISO 15877.
© ISO 2009 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 15877-3:2009(F)

Lors d'essais réalisés conformément aux méthodes d'essai spécifiées dans le Tableau 1 ou dans le Tableau 2,

selon le cas, en utilisant les paramètres indiqués, les éprouvettes doivent résister à la contrainte hydrostatique

(de paroi) sans éclatement ni fuite.
4.3 Évaluation des valeurs σ
LPL

Il convient que la matière des raccords soit évaluée conformément à l'ISO 9080 ou toute norme équivalente

qui inclut des essais de pression interne réalisés selon l'ISO 1167-1 et l'ISO 1167-2, et ce dans le but de

déterminer les valeurs σ . Les valeurs σ ainsi évaluées, doivent être égales ou supérieures, pour la

LPL LPL

gamme complète de temps, aux valeurs données par les courbes de référence de la Figure 1 et de la Figure 2.

NOTE 1 Une méthode équivalente d'évaluation consiste à déterminer séparément la valeur σ pour chacune des

LPL
températures (par exemple 20 °C, 60 °C et 90 °C).

Les Équations (1) et (2) doivent être utilisées pour la détermination de la contrainte de dimensionnement, σ ,

de la matière du raccord (voir l'ISO 15877-2:2009, Annexe A), ainsi que les valeurs de la contrainte

hydrostatique, σ , de la matière du raccord aux températures et durée données dans les Tableaux 16 et 17.

25 985 47 143,18
logt=− 121,699− × logσ+ + 63,035 11× logσ (1)
15 253 29 245,14
logt=− 72,662 4− × logσ+ + 35,54× logσ (2)

NOTE 2 Les courbes de référence de la Figure 1 pour un PVC-C de Type I données pour la gamme de température de

10 °C à 90 °C sont calculées à l'aide de l'Équation (1).

NOTE 3 Les courbes de référence de la Figure 2 pour un PVC-C de Type II données pour la gamme de température

de 10 °C à 95 °C sont calculées à l'aide de l'Équation (2).

NOTE 4 La résistance de la matière PVC-C de Type I, à la température T , est vérifiée par l'essai donné dans

mal
l'ISO 15877-1:2009, Annexe A.

Pour démontrer la conformité aux courbes de référence, il convient de tester les échantillons de tubes aux

températures suivantes et à différentes contraintes hydrostatiques de paroi telles que, pour chacune des

températures données, au moins trois tenues tombent dans les intervalles de temps suivants:

PVC-C Type I: Températures 20 °C; 60 °C à 70 °C; 90 °C;

PVC-C Type I: Intervalles de temps 10 h à 100 h, 100 h à 1 000 h, 1 000 h à 8 760 h et au-dessus de

8 760 h;
PVC-C Type II: Températures 20 °C; 60 °C à 70 °C; 95 °C;

PVC-C Type II: Intervalles de temps 10 h à 100 h, 100 h à 1 000 h, 1 000 h à 8 760 h et au-dessus de

8 760 h.

Pour les essais qui durent plus de 8 760 h, si aucune défaillance n'est atteinte à une contrainte et un temps

au moins sur ou au-dessus de la ligne de référence, n'importe quel temps ultérieur peut être considéré

comme la tenue. Il convient de réaliser les essais conformément à l'ISO 1167-1.

Les coefficients de calcul utilisés pour les matières de raccords se trouvent dans

l'ISO 15877-2:2008, Annexe A. Il convient de démontrer la conformité aux courbes de référence en relevant

les résultats expérimentaux individuels sur le diagramme. Il convient qu'au moins 97,5 % d'entre eux soient

sur ou au-dessus de la courbe de référence.
4 © ISO 2009 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 15877-3:2009(F)
Légende
X1 durée avant rupture, en heures
X2 durée avant rupture, en années
Y contrainte hydrostatique, en mégapascals
Figure 1 — Courbes de référence de la contrainte hydrostatique prévue
pour la matière de raccords en PVC-C de Type I
© ISO 2009 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO 15877-3:2009(F)
Légende
X1 durée avant rupture, en heures
X2 durée avant rupture, en années
Y contrainte hydrostatique, en mégapascals
Figure 2 — Courbes de référence de la contrainte hydrostatique prévue
pour la matière de raccords en PVC-C de Type II
6 © ISO 2009 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 15877-3:2009(F)
4.4 Stabilité thermique

Lors des essais effectués conformément aux méthodes d'essai spécifiées dans le Tableau 1 ou dans le

Tableau 2, selon le cas, à l'aide des paramètres indiqués, la matière sous forme tubulaire doit présenter des

caractéristiques physiques conformes aux exigences indiquées dans le Tableau 1 ou dans le Tableau 2, selon

le cas.
Tableau 1 — Stabilité thermique d'un PVC-C de Type I
Caractéristique Exigences Paramètres d'essai Méthode d'essai
Température VST W 103 °C Doit être conforme à l'EN 727 EN 727
de ramollissement
Vicat (VST)
Effets de la chaleur Température d'essai (150 ± 2) °C Méthode A de
Temps d'échauffement pour: l'ISO 580,
e u 3 mm (15 ± 1) min Étuve à air
3 mm < e u 10 mm (30 ± 1) min
10 mm < e u 20 mm (60 ± 1) min
Nombre d'éprouvettes 3
Stabilité thermique Pas d'éclatement Procédure d'échantillonnage ISO 1167-1
par l'essai ni fuite pendant Type d'embout Types a) ou b)
de pression la période d'essai Orientation de l'éprouvette Verticale
hydrostatique Diamètre d u 50 mm
Longueur libre l W 3d
0 n
Type d'essai Eau dans l'air
Température d'essai 90 °C
Contrainte hydrostatique 2,85 MPa
(de paroi)
Durée d'essai 17 520 h
Préparation des éprouvettes Doit être conforme à
7.1.2
Nombre d'éprouvettes 3

Le raccord ne doit présenter aucune fissure, délamination, cloque ou signe de séparation au niveau de la ligne de soudure.

Aucun défaut de surface ne doit pénétrer au-delà de 20 % de l'épaisseur de paroi, e, en aucun point de la zone du point d'injection.

En dehors de la zone du point d'injection, aucune dégradation de l'état de surface ne doit se produire. Pour la carotte de coulée, la

surface du point d'injection doit être calculée en utilisant un rayon R = 0,3 d . Pour les raccords moulés par des techniques

d'alimentation en bout, par exemple suivant la méthode annulaire ou à diaphragme, la zone d'alimentation est définie comme une partie

cylindrique de longueur L = 0,3 d (voir Figure 3). Toute fissure ou délamination dans la paroi du raccord contiguë à la zone d'injection

et parallèle à l'axe du raccord ne doit pas pénétrer dans le sens axial jusqu'à une profondeur supérieure à 20 % du diamètre nominal.

c [3]

La procédure d'échantillonnage est libre. Pour les directives, voir l'ISO/TS 15877-7 .

© ISO 2009 – Tous droits réservés 7
---------------------- Page: 13 ----------------------
ISO 15877-3:2009(F)
Tableau 2 — Stabilité thermique d'un PVC-C de Type II
Caractéristique Exigence Paramètres d'essai Méthode d'essai
Température de VST W 115 °C Doit être conforme à l'EN 727 EN 727
ramollissement
Vicat (VST)
Effets de la chaleur Température d'essai (150 ± 2) °C Méthode A de
Temps d'échauffement pour: l'ISO 580,
e u 3 mm (15 ± 1) min Étuve à air
3 mm < e u 10 mm (30 ± 1) min
10 mm < e u 20 mm (60 ± 1) min
Nombre d'éprouvettes 3
Stabilité thermique Pas d'éclatement Procédure d'échantillonnage ISO 1167-1
par l'essai de ni fuite pendant Type d'embout Types a) ou b)
pression la période d'essai Orientation de l'éprouvette Verticale
hydrostatique Diamètre d u 50 mm
Longueur libre l W 3d
0 n
Type d'essai Eau dans l'air
Température d'essai 100 °C
Contrainte hydrostatique 2,14 MPa
(de paroi)
Durée d'essai 8760 h
Préparation des éprouvettes Doit être conforme
à 7.1.2
Nombre d'éprouvettes 3

Le raccord ne doit présenter aucune fissure, délamination, cloque ou signe de séparation au niveau de la ligne de soudure.

Aucun défaut de surface ne doit pénétrer au-delà de 20 % de l'épaisseur de paroi, e, en aucun point de la zone du point d'injection.

En dehors de la zone du point d'injection, aucune dégradation de l'état de surface ne doit se produire. Pour la carotte de coulée, la

surface du point d'injection doit être calculée en utilisant un rayon R = 0,3 d . Pour les raccords moulés par des techniques

d'alimentation en bout, par exemple suivant la méthode annulaire ou à diaphragme, la zone d'alimentation est définie comme une partie

cylindrique de longueur L = 0,3 d (voir Figure 3). Toute fissure ou délamination dans la paroi du raccord contiguë à la zone d'injection

et parallèle à l'axe du raccord ne doit pas pénétrer dans le sens axial jusqu'à une profondeur supérieure à 20 % du diamètre nominal.

c [3]

La procédure d'échantillonnage est libre. Pour les directives, voir l'ISO/TS 15877-7 .

a) Attaque en descente b) Attaque en diaphragme c) Attaque annulaire
Figure 3 — Zones d'entrée d'injection
8 © ISO 2009 – Tous droits réservés
---------------------- Page: 14 ----------------------
ISO 15877-3:2009(F)
4.5 Matière métallique

Les métaux employés dans les raccords destinés à être utilisés avec des composants conformes à

l'ISO 15877 doivent être conformes aux exigences spécifiées dans l'EN 1254-3 ou dans l'EN 10088-1, selon

le cas.
4.6 Influence sur l'eau destinée à la consommation humaine

La matière à partir de laquelle sont fabriqués les raccords doit être conforme à l'ISO 15877-1.

5 Caractéristiques générales
5.1 A
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
