INTERNATIONAL STANDARD ISO 14723:2009(E)
Petroleum and natural gas industries — Pipeline transportation
systems — Subsea pipeline valves
1 Scope
This International Standard specifies requirements and gives recommendations for the design, manufacturing,
testing and documentation of ball, check, gate and plug valves for subsea application in offshore pipeline
systems meeting the requirements of ISO 13623 for the petroleum and natural gas industries.
This International Standard is not applicable to valves for pressure ratings exceeding PN 420 (Class 2500).
2 Conformance
2.1 Rounding
Except as otherwise required by this International Standard, to determine conformance with the specified
requirements, observed or calculated values shall be rounded to the nearest unit in the last right-hand place of
figures used in expressing the limiting value, in accordance with the rounding method of ISO 31-0:1992,
Annex B, Rule A.
2.2 Compliance to standard
A quality system should be applied to assist compliance with the requirements of this International Standard.
NOTE ISO/TS 29001 gives sector-specific guidance on quality management systems.
The manufacturer shall be responsible for complying with all of the applicable requirements of this
International Standard. It shall be permissible for the purchaser to make any investigation necessary in order
to be assured of compliance by the manufacturer and to reject any material that does not comply.
3 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 7-1, Pipe threads where pressure-tight joints are made on the threads — Part 1: Dimensions, tolerances
and designation
ISO 31-0:1992, Quantities and Units — Part 0: General Principles
ISO 148-1, Metallic materials — Charpy pendulum impact test — Part 1: Test method
ISO 228-1, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions,
tolerances and designation
ISO 5208:2008, Industrial valves — Pressure testing of metallic valves
© ISO 2009 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 14723:2009(E)
ISO 9606 (all parts), Qualification test of welders — Fusion welding
ISO 9712, Non-destructive testing — Qualification and certification of personnel
ISO 10474, Steel and steel products — Inspection documents
ISO 15156 (all parts), Petroleum and natural gas industries — Materials for use in H S-containing
2
environments in oil and gas production
ISO 15607, Specification and qualification of welding procedures for metallic materials — General rules
ISO 15609 (all parts), Specification and qualification of welding procedures for metallic materials — Welding
procedure specification
ISO 15614-1, Specification and qualification of welding procedures for metallic materials — Welding
procedure test — Part 1: Arc and gas welding of steels and arc welding of nickel alloys
1)
ASME B1.20.1, Pipe Threads, General Purpose (Inch)
ASME B16.5, Pipe Flanges and Flanged Fittings
ASME B16.10, Face-to-Face and End-to-End Dimensions of Valves
ASME B16.34-2004, Valves Flanged, Threaded, and Welding End
ASME B16.47-2006, Large Diameter Steel Flanges: NPS 26 Through NPS 60
ASME B31.4-2006, Pipeline Transportation Systems for Liquid Hydrocarbons and Other Liquids
ANSI/ASME B31.8-2007, Gas Transmission and Distribution Piping Systems
ASME Boiler and Pressure Vessel Code, BPVC Section V:2007, Nondestructive Examination (BPVC)
ASME Boiler and Pressure Vessel Code, BPVC Section VIII, Division 1:2007, Rules for Construction of
Pressure Vessels (BPVC)
ASME Boiler and Pressure Vessel Code, BPVC Section VIII, Division 2 :2004, Alternative Rules (BPVC)
ASME Boiler and Pressure Vessel Code, BPVC Section IX, Welding and Brazing — Qualifications (BPVC)
2)
ASNT SNT-TC-1A , Recommended Practice No. SNT-TC-1A — Non-Destructive Testing
3)
ASTM A320/A320M, Standard Specification for Alloy-Steel and Stainless Steel Bolting Materials for Low-
Temperature Service
ASTM A370, Standard Test Methods and Definitions for Mechanical Testing of Steel Products
ASTM A578/A578M-07, Standard Specification for Straight-Beam Ultrasonic Examination of Rolled Steel
Plates for Special Applications
ASTM A609/A609M-02, Standard Practice for Castings, Carbon, Low-Alloy, and Martensitic Stainless Steel
Ultrasonic Examination Thereof
ASTM E562, Standard Test Method for Determining Volume Fraction by Systematic Manual Point Count
1) American Society of Mechanical Engineers, 345 East 47th Street, NY 10017-2392, USA.
2) American Society of Non-Destructive Testing, PO box 28518, 1711 Arlingate Lane, Columbus, OH 43228-0518, USA.
3) American Society for Testing and Materials, 100 Barr Harbor Drive, West Conshohocken, PA 19428-2959, USA.
2 © ISO 2009 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 14723:2009(E)
4)
AWS QC1 , Standard for AWS Certification of Welding Inspectors
EN 287 (all parts), Qualification test of welders — Fusion welding
EN 1092-1, Flanges and their joints — Circular flanges for pipes, valves, fittings and accessories, PN
designated — Part 1: Steel flanges
EN 10204:2004, Metallic materials — Types of inspection documents
5)
MSS SP-44, Steel Pipeline Flanges
MSS SP-55, Quality Standard for Steel Castings for Valves, Flanges and Fittings and Other Piping
Components — Visual Method for Evaluation of Surface Irregularities
NACE TM0284, Standard Test Method — Evaluation of Pipeline and Pressure Vessel Steels for Resistance to
Hydrogen-Induced Cracking
4 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
4.1
ASME rating class
numerical pressure design class defined in ASME B16.34 and used for reference purposes
NOTE The ASME rating class is designated by the word “Class” followed by a number.
[ISO 14313:2007, 4.1]
4.2
bi-directional valve
valve designed for blocking the fluid in both downstream and upstream directions
[ISO 14313:2007, 4.2]
4.3
bleed
drain or vent
[ISO 14313:2007, 4.3]
4.4
block valve
gate, plug or ball valve that blocks flow into the downstream conduit when in the closed position
NOTE Valves are either single- or double-seated, bi-directional or uni-directional.
[ISO 14313:2007, 4.4]
4.5
breakaway thrust
breakaway torque
maximum thrust or torque required to operate a valve at maximum pressure differential
[ISO 14313:2007, 4.5]
4) The American Welding Society, 550 NW LeJeune Road, Miami, FL 33126, USA.
5) Manufacturers Standardization Society of the Valve & Fittings Industry Inc., 127 Park Street N.E., Vienna, VA 22180,
USA.
© ISO 2009 – All rights reserved 3
---------------------- Page: 9 ----------------------
ISO 14723:2009(E)
4.6
by agreement
agreed between manufacturer and purchaser
[ISO 14313:2007, 4.6]
4.7
double-block-and-bleed valve
DBB
single valve with two seating surfaces that in the closed position provides a seal against pressure from both
ends of the valve with a means of venting/bleeding the cavity between the seating surfaces
[ISO 14313:2007, 4.7]
4.8
double-isolation-and-bleed valve
DIB
single valve with two seating surfaces, each of which in the closed position provides a seal against pressure
from a single source, with a means of venting/bleeding the cavity between the seating surfaces
NOTE This feature can be provided in one direction or in both directions.
[ISO 14313:2007, 4.8]
4.9
drive train
all parts of a valve drive between the operator and the obturator, including the obturator but excluding the
operator
[ISO 14313:2007, 4.9]
4.10
flow coefficient
K
v
volumetric flow rate of water at a temperature between 5 °C (40 °F) and 40 °C (104 °F) passing through a
valve and resulting in a pressure loss of 0,2 MPa (1 bar, 14,7 psi)
NOTE 1 K is expressed in SI units of cubic metres per hour.
v
NOTE 2 K is related to the flow rate coefficient, C , expressed in USC units of US gallons per minute at 15,6 °C (60 °F)
v v
resulting in a 1 psi pressure drop as given by Equation (1):
C
v
K = (1)
v
1,156
[ISO 14313:2007, 4.10]
4.11
full-opening valve
valve with an unobstructed opening not smaller than the internal bore of the end connections
[ISO 14313:2007, 4.11]
4.12
handwheel
wheel consisting of a rim connected to a hub, for example by spokes, and used to operate manually a valve
requiring multiple turns
[ISO 14313:2007, 4.12]
4 © ISO 2009 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 14723:2009(E)
4.13
locking device
part or an arrangement of parts for securing a valve in the open and/or closed position
[ISO 14313:2007, 4.13]
4.14
manual actuator
manual operator
wrench (lever) or handwheel with or without a gearbox
[ISO 14313:2007, 4.14]
4.15
maximum pressure differential
MPD
maximum difference between the upstream and downstream pressure across the obturator at which the
obturator may be operated
[ISO 14313:2007, 4.15]
4.16
nominal pipe size
NPS
numerical imperial designation of size, which is common to components in piping systems of any one size
NOTE Nominal pipe size is designated by the abbreviation “NPS” followed by a number.
[ISO 14313:2007, 4.16]
4.17
nominal pressure class
PN
numerical pressure design class used for reference purposes
NOTE Nominal pressure class is designated by the abbreviation “PN” followed by a number.
[ISO 14313:2007, 4.17]
4.18
nominal size
DN
numerical metric designation of size that is common to components in piping systems of any one size
NOTE Nominal size is designated by the abbreviation “DN” followed by a number.
[ISO 14313:2007, 4.18]
4.19
obturator
closure member
part of a valve, such as a ball, clapper, disc, gate or plug that is positioned in the flow stream to permit or
prevent flow
[ISO 14313:2007, 4.19]
4.20
operator
device (or assembly) for opening or closing a valve
[ISO 14313:2007, 4.20]
© ISO 2009 – All rights reserved 5
---------------------- Page: 11 ----------------------
ISO 14723:2009(E)
4.21
packing gland
component used to compress the stem packing
[ISO 14313:2007, 4.21]
4.22
piggability
capability of a valve to permit the unrestricted passage of a pig
[ISO 14313:2007, 4.23]
4.23
pipe pup
transition piece
piece(s) of pipe or forged material, welded to the valve to prevent valve-seal damage from girth welding, for
matching of valve material to pipeline strength properties, or to provide a valve end matching the pipeline
dimensions
4.24
position indicator
device to show the position of the valve obturator
[ISO 14313:2007, 4.22]
4.25
powered operator
powered actuator
electric, hydraulic or pneumatic device bolted or otherwise attached to the valve for powered opening and
closing of the valve
[ISO 14313:2007, 4.24]
4.26
pressure cap
cap designed to contain internal pressure in the event of seal leakage or to prevent ingress due to hyperbaric
pressure
NOTE A pressure cap may also be used for protection; see 4.36.
4.27
pressure class
numerical pressure design class expressed in accordance with either the nominal pressure (PN) class or the
ASME rating class
NOTE In this International Standard, the pressure class is stated by the PN class, followed by the ASME rating class
in parentheses.
[ISO 14313:2007, 4.25]
4.28
pressure-containing parts
parts whose failure to function as intended results in a release of contained fluid into the environment
[ISO 14313:2007, 4.26]
4.29
pressure-controlling parts
parts, such as seat and obturator, intended to prevent or permit the flow of fluids
[ISO 14313:2007, 4.27]
6 © ISO 2009 – All rights reserved
---------------------- Page: 12 ----------------------
ISO 14723:2009(E)
4.30
process-wetted parts
parts exposed directly to the pipeline fluid
[ISO 14313:2007, 4.28]
4.31
reduced-opening valve
valve with the opening through the obturator smaller than at the end connection(s)
[ISO 14313:2007, 4.29]
4.32
remote-operated vehicle
ROV
underwater vehicle operated remotely from a surface vessel or installation
4.33
seating surfaces
contact surfaces of the obturator and seat which ensure valve sealing
[ISO 14313:2007,4.30]
4.34
shaft
part of a check valve that conne
...
NORME ISO
INTERNATIONALE 14723
Deuxième édition
2009-06-15
Industries du pétrole et du gaz naturel —
Systèmes de transport par conduites —
Vannes de conduites immergées
Petroleum and natural gas industries — Pipeline transportation
systems — Subsea pipeline valves
Numéro de référence
ISO 14723:2009(F)
©
ISO 2009
---------------------- Page: 1 ----------------------
ISO 14723:2009(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2012
Publié en Suisse
ii © ISO 2009 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 14723:2009(F)
Sommaire Page
Avant-propos . v
Introduction . vi
1 Domaine d'application . 1
2 Conformité . 1
2.1 Arrondissement . 1
2.2 Conformité à la norme . 1
3 Références normatives . 1
4 Termes et définitions . 3
5 Symboles et termes abrégés . 8
5.1 Symboles . 8
5.2 Abréviations . 8
6 Types et configurations des vannes . 9
6.1 Types de vanne . 9
6.2 Configurations de vannes . 10
7 Conception . 25
7.1 Codes et calculs de conception . 25
7.2 Pression et température nominales . 25
7.3 Décharge de la cavité . 26
7.4 Pression et charges externes . 26
7.5 Dimensions . 26
7.6 Dimensions face à face et bout à bout . 27
7.7 Fonctionnement de la vanne . 38
7.8 Raclage . 39
7.9 Extrémités de la vanne . 39
7.10 Bipasses, drains et évents . 40
7.11 Volants et clés . 41
7.12 Dispositifs de blocage . 41
7.13 Position de l'obturateur . 41
7.14 Indicateurs de position . 41
7.15 Butées de fin de course . 42
7.16 Interface ROV . 42
7.17 Injection de produit d'étanchéité . 42
7.18 Levage . 42
7.19 Interface vanne-actionneurs . 42
7.20 Trains d'entraînement . 43
7.21 Rétention de la tige . 44
7.22 Protecteur de tige/arbre . 44
7.23 Verrouillage hydraulique . 44
7.24 Corrosion/érosion . 44
7.25 Performances hyperbares . 45
7.26 Documents de conception . 45
7.27 Revue des documents de conception . 45
8 Matériaux . 45
8.1 Spécification des matériaux . 45
8.2 Compatibilité avec le service . 46
8.3 Pièces forgées . 46
8.4 Limites de composition . 46
8.5 Exigences relatives à l'essai de ténacité . 47
© ISO 2009 – Tous droits réservés iii

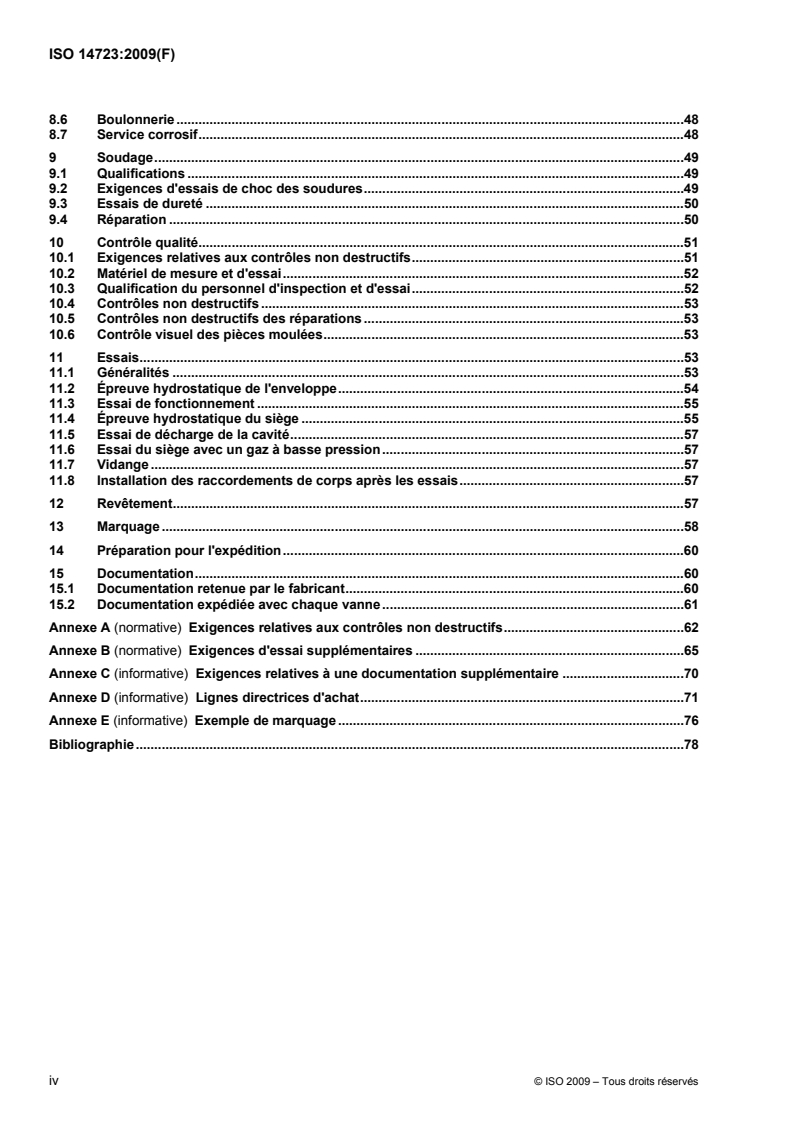

---------------------- Page: 3 ----------------------
ISO 14723:2009(F)
8.6 Boulonnerie .48
8.7 Service corrosif .48
9 Soudage .49
9.1 Qualifications .49
9.2 Exigences d'essais de choc des soudures .49
9.3 Essais de dureté .50
9.4 Réparation .50
10 Contrôle qualité .51
10.1 Exigences relatives aux contrôles non destructifs .51
10.2 Matériel de mesure et d'essai .52
10.3 Qualification du personnel d'inspection et d'essai .52
10.4 Contrôles non destructifs .53
10.5 Contrôles non destructifs des réparations .53
10.6 Contrôle visuel des pièces moulées .53
11 Essais .53
11.1 Généralités .53
11.2 Épreuve hydrostatique de l'enveloppe .54
11.3 Essai de fonctionnement .55
11.4 Épreuve hydrostatique du siège .55
11.5 Essai de décharge de la cavité .57
11.6 Essai du siège avec un gaz à basse pression .57
11.7 Vidange .57
11.8 Installation des raccordements de corps après les essais .57
12 Revêtement .57
13 Marquage .58
14 Préparation pour l'expédition .60
15 Documentation .60
15.1 Documentation retenue par le fabricant .60
15.2 Documentation expédiée avec chaque vanne .61
Annexe A (normative) Exigences relatives aux contrôles non destructifs .62
Annexe B (normative) Exigences d'essai supplémentaires .65
Annexe C (informative) Exigences relatives à une documentation supplémentaire .70
Annexe D (informative) Lignes directrices d'achat .71
Annexe E (informative) Exemple de marquage .76
Bibliographie .78
iv © ISO 2009 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 14723:2009(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 14723 a été élaborée par le comité technique ISO/TC 67, Matériel, équipement et structures en mer
pour les industries pétrolière, pétrochimique et du gaz naturel, sous-comité SC 2, Systèmes de transport par
conduites.
Cette deuxième édition annule et remplace la première édition (ISO 14723:2001), qui a fait l'objet d'une
révision technique.
© ISO 2009 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 14723:2009(F)
Introduction
La présente Norme internationale est fondée sur l'ISO 14313. Elle a été élaborée dans le but de traiter des
exigences particulières propres aux vannes de conduites immergées.
Il convient que les utilisateurs de la présente Norme internationale soient conscients que des exigences
autres ou différentes peuvent être nécessaires pour des applications particulières. La présente Norme
internationale n'est pas destinée à interdire à un fournisseur d'offrir ou à l'entreprise d'accepter, d'autres
solutions techniques pour une application particulière. Ceci est d'autant plus vrai lorsque la technologie est
innovante ou en cours de développement. Lorsqu'une solution de remplacement est proposée, il convient que
le fabricant identifie tous les écarts par rapport à la présente Norme internationale et en fournisse les détails.
vi © ISO 2009 – Tous droits réservés
---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 14723:2009(F)
Industries du pétrole et du gaz naturel — Systèmes de transport
par conduites — Vannes de conduites immergées
1 Domaine d'application
La présente Norme internationale spécifie les exigences et donne des recommandations pour la conception,
la fabrication, les essais et la documentation des vannes à boisseau sphérique, des clapets de retenue, des
robinets-vannes et des vannes à boisseau pour application sous-marine dans des systèmes de conduites en
mer satisfaisant aux exigences de l'ISO 13623 pour les industries du pétrole et du gaz naturel.
La présente Norme internationale n'est pas applicable aux vannes ayant une pression nominale supérieure à
PN 420 (Classe 2500).
2 Conformité
2.1 Arrondissement
Sauf exigence contraire de la présente Norme internationale, pour déterminer la conformité aux exigences
spécifiées, les valeurs observées ou calculées doivent être arrondies à l'unité la plus proche dans la partie
droite des chiffres utilisés pour exprimer la valeur limite, conformément à la méthode d'arrondissement de
l'ISO 31-0:1992, Annexe B, Règle A.
2.2 Conformité à la norme
Il convient de mettre en œuvre un système qualité pour faciliter la mise en conformité aux exigences de la
présente Norme internationale.
NOTE L'ISO/TS 29001 donne des recommandations sur les systèmes de management de la qualité spécifiques au
secteur.
Le fabricant doit être responsable de la conformité à toutes les exigences applicables de la présente Norme
internationale. L'acheteur doit être autorisé à effectuer toutes les recherches nécessaires pour s'assurer que
le fabricant s'y conforme et à refuser tout produit non conforme.
3 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 7-1, Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation
ISO 31-0:1992, Grandeurs et unités — Partie 0: Principes généraux
ISO 148-1, Matériaux métalliques — Essai de flexion par choc sur éprouvette Charpy — Partie 1: Méthode
d'essai
© ISO 2009 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 14723:2009(F)
ISO 228-1, Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation
ISO 5208:2008, Robinetterie industrielle — Essais sous pression des appareils de robinetterie
ISO 9606 (toutes les parties), Qualification des soudeurs — Soudage par fusion
ISO 9712, Essais non destructifs — Qualification et certification du personnel
ISO 10474, Aciers et produits sidérurgiques — Documents de contrôle
ISO 15156 (toutes les parties), Industrie du pétrole et du gaz naturel — Matériaux pour utilisation dans des
environnements contenant de l'hydrogène sulfuré (H2S) dans la production de pétrole et de gaz
ISO 15607, Descriptif et qualification d'un mode opératoire de soudage pour les matériaux métalliques —
Règles générales
ISO 15609 (toutes les parties), Descriptif et qualification d'un mode opératoire de soudage pour les matériaux
métalliques — Descriptif d'un mode opératoire de soudage
ISO 15614-1, Descriptif et qualification d'un mode opératoire de soudage pour les matériaux métalliques —
Épreuve de qualification d'un mode opératoire de soudage — Partie 1: Soudage à l'arc et aux gaz des aciers
et soudage à l'arc des nickels et alliages de nickel
1)
ASME B1.20.1, Pipe Threads, General Purpose (Inch)
ASME B16.5, Pipe Flanges and Flanged Fittings
ASME B16.10, Face-to-Face and End-to-End Dimensions of Valves
ASME B16.34-2004, Valves Flanged, Threaded, and Welding End
ASME B16.47-2006, Large Diameter Steel Flanges: NPS 26 Through NPS 60
ASME B31.4-2006, Pipeline Transportation Systems for Liquid Hydrocarbons and Other Liquids
ANSI/ASME B31.8-2007, Gas Transmission and Distribution Piping Systems
ASME Boiler and Pressure Vessel Code, BPVC Section V:2007, Nondestructive Examination (BPVC)
ASME Boiler and Pressure Vessel Code, BPVC Section VIII, Division 1:2007, Rules for Construction of
Pressure Vessels (BPVC)
ASME Boiler and Pressure Vessel Code, BPVC Section VIII, Division 2:2004, Alternative Rules (BPVC)
ASME Boiler and Pressure Vessel Code, BPVC Section IX, Welding and Brazing — Qualifications (BPVC)
2)
ASNT SNT-TC-1A , Recommended Practice No. SNT-TC-1A — Non-Destructive Testing
3)
ASTM A320/A320M, Standard Specification for Alloy-Steel and Stainless Steel Bolting Materials for Low-
Temperature Service
ASTM A370, Standard Test Methods and Definitions for Mechanical Testing of Steel Products
ASTM A578/A578M-07, Standard Specification for Straight-Beam Ultrasonic Examination of Rolled Steel
Plates for Special Applications
1)
American Society of Mechanical Engineers, 345 East 47th Street, NY 10017-2392, USA.
2)
American Society of Non-Destructive Testing, PO box 28518, 1711 Arlingate Lane, Columbus, OH 43228-0518, USA.
3) American Society for Testing and Materials, 100 Barr Harbor Drive, West Conshohocken, PA 19428-2959, USA.
2 © ISO 2009 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 14723:2009(F)
ASTM A609/A609M-02, Standard Practice for Castings, Carbon, Low-Alloy, and Martensitic Stainless Steel
Ultrasonic Examination Thereof
ASTM E562, Standard Test Method for Determining Volume Fraction by Systematic Manual Point Count
4)
AWS QC1 , Standard for AWS certification of welding inspectors
EN 287 (toutes les parties), Épreuve de qualification des soudeurs — Soudage par fusion — Partie 1: Aciers
EN 1092-1, Brides et leurs assemblages — Brides circulaires pour tubes, appareils de robinetterie, raccords
et accessoires, désignées PN — Partie 1: Brides en acier
EN 10204:2004, Produits métalliques — Types de documents de contrôle
5)
MSS SP-44, Steel pipeline flanges
MSS SP-55, Quality standard for steel castings, flanges, fittings and other piping components — Visual
method for evaluation of surface irregularities
NACE TM0284, Standard Test Method — Evaluation of Pipeline and Pressure Vessel Steels for Resistance to
Hydrogen-Induced Cracking
4 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
4.1
classe nominale ASME
classe de pression numérique théorique définie dans l'ASME B16.34 et utilisée aux fins de référence
NOTE La classe nominale ASME est désignée par le terme «Classe» suivi d'un nombre.
[ISO 14313:2007, 4.1]
4.2
vanne bidirectionnelle
vanne conçue pour bloquer le fluide aussi bien dans la direction aval qu'amont
[ISO 14313:2007, 4.2]
4.3
purge
drain ou évent
[ISO 14313:2007, 4.3]
4.4
vanne de sectionnement
vanne à boisseau sphérique ou robinet-vanne qui arrête l'écoulement dans le conduit aval lorsqu'il est en
position fermée
NOTE Les vannes sont des vannes à siège simple ou double, bidirectionnelles ou unidirectionnelles.
[ISO 14313:2007, 4.4]
4) The American Welding Society, 550 NW LeJeune Road, Miami, FL 33126, USA.
5) Manufacturers Standardization Society of the Valve & Fittings Industry Inc., 127 Park Street N.E., Vienna, VA 22180, USA.
© ISO 2009 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 14723:2009(F)
4.5
poussée de mise en mouvement
[couple de] mise en mouvement
poussée [couple] requis(e) pour ouvrir une vanne avec une pression différentielle maximale
[ISO 14313:2007, 4.5]
4.6
par accord
convenu entre le fabricant et l'acheteur
[ISO 14313:2007, 4.6]
4.7
dispositif double de sectionnement et de purge
DBB
vanne unique ayant deux surfaces de portée qui, en position fermée, assurent l'étanchéité à la pression aux
deux extrémités de la vanne par un dispositif de mise à l'air libre/purge de la cavité comprise entre les
surfaces de portée
[ISO 14313:2007, 4.7]
4.8
dispositif double d'isolement et de purge
DIB
vanne unique ayant deux surfaces de portée qui, en position fermée, assurent chacune l'étanchéité à la
pression d'une seule source par un dispositif de mise à l'air libre/purge de la cavité comprise entre les
surfaces de portée
NOTE Ce dispositif peut être prévu dans une seule direction ou dans les deux directions.
[ISO 14313:2007, 4.8]
4.9
train d'entraînement
ensemble des éléments du mécanisme d'entraînement d'une vanne compris entre l'actionneur et l'obturateur,
obturateur compris mais actionneur exclus
[ISO 14313:2007, 4.9]
4.10
coefficient de débit
K
v
débit volumique d'eau à une température comprise entre 5 °C (40 °F) et 40 °C (104 °F) traversant une vanne
et entraînant une perte de charge de 100 kPa (14,7 psi)
NOTE 1 K est exprimé en unités SI de mètres cubes par heure.
v
NOTE 2 La relation entre K et le coefficient de débit, C , en gallons américains par minute à 15,6 °C (60 °F) entraînant
v v
une perte de charge de 1 psi, est donnée par l'Équation (1):
C
v
K (1)
v
1,156
[ISO 14313:2007, 4.10]
4 © ISO 2009 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 14723:2009(F)
4.11
vanne à passage intégral
vanne dont l'ouverture libre n'est pas inférieure à l'alésage intérieur des raccordements d'extrémité
[ISO 14313:2007, 4.11]
4.12
volant (de manœuvre)
roue constituée d'une jante reliée à un moyeu, par exemple par des rayons, et utilisée pour manœuvrer
manuellement une vanne nécessitant plusieurs tours
[ISO 14313:2007, 4.12]
4.13
dispositif de blocage
pièce ou ensemble de pièces permettant d'immobiliser une vanne en position ouverte et/ou fermée
[ISO 14313:2007, 4.13]
4.14
actionneur manuel
dispositif de commande manuel
clé (levier) ou volant avec ou sans boîte de vitesses
[ISO 14313:2007, 4.14]
4.15
pression différentielle maximale
MPD
différence maximale entre la pression en amont et la pression en aval de l'obturateur à laquelle l'obturateur
peut être manœuvré
[ISO 14313:2007, 4.15]
4.16
diamètre nominal de tuyau
NPS
désignation numérique anglo-saxonne de dimension commune aux éléments dans des systèmes de
tuyauteries de toute dimension
NOTE Le diamètre nominal de tuyau est désigné par l'abréviation «NPS» suivie d'un nombre.
[ISO 14313:2007, 4.16]
4.17
classe de pression nominale
PN
classe de pression numérique théorique telle que définie dans l'ISO 7268 et utilisée aux fins de référence
NOTE La classe de pression nominale (PN) est désignée par l'abréviation «PN» suivie d'un nombre.
[ISO 14313:2007, 4.17]
4.18
dimension nominale
DN
désignation métrique numérique de dimension commune aux éléments dans des systèmes de tuyauteries de
toute dimension
NOTE La dimension nominale est désignée par l'abréviation «DN» suivie d'un nombre.
[ISO 14313:2007, 4.18]
© ISO 2009 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO 14723:2009(F)
4.19
obturateur
élément de fermeture
pièce d'une vanne, telle que sphère, clapet, disque, tiroir ou boisseau, qui est placée dans le circuit
d'écoulement pour permettre ou empêcher l'écoulement
[ISO 14313:2007, 4.19]
4.20
actionneur
dispositif (ou ensemble) permettant d'ouvrir ou de fermer une vanne
[ISO 14313:2007, 4.20]
4.21
boîte à garniture
composant utilisé pour comprimer la garniture de tige
[ISO 14313:2007, 4.21]
4.22
aptitude au raclage
aptitude d'une vanne à permettre le libre passage d'un racleur
[ISO 14313:2007, 4.23]
4.23
tube court
raccord de réduction
tronçon(s) de tuyau ou de matériau forgé, soudé à la vanne afin d'éviter une détérioration du joint de la vanne
lors du soudage de contour, pour adapter le matériau de la vanne aux caractéristiques de résistance de la
conduite ou pour adapter l'extrémité de la vanne aux dimensions de la conduite
4.24
indicateur de position
dispositif indiquant la position de l'obturateur de la vanne
[ISO 14313:2007, 4.22]
4.25
dispositif de commande à énergie auxiliaire
actionneur à énergie auxiliaire
dispositif électrique, hydraulique ou pneumatique boulonné ou fixé autrement sur la vanne pour ouvrir et
fermer mécaniquement la vanne
[ISO 14313:2007, 4.24]
4.26
capuchon de pression
capuchon conçu pour contenir la pression interne en cas de fuite au niveau du joint d'étanchéité ou pour
empêcher l'entrée due à une pression hyperbare
NOTE Un capuchon de pression peut également être utilisé à des fins de protection; voir 4.36.
4.27
classe de pression
classe de pression numérique théorique exprimée conformément à la classe de pression nominale (PN) ou à
la classe nominale ASME
6 © ISO 2009 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 14723:2009(F)
NOTE Dans la présente Norme internationale, la classe de pression est indiquée par la classe PN, suivi de la classe
nominale ASME entre parenthèses.
[ISO 14313:2007, 4.25]
4.28
pièces sous pression
pièces dont l'incapacité à fonctionner comme prévu entraîne une libération du fluide interne dans
l'environnement
[ISO 14313:2007, 4.26]
4.29
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
