ISO 12643-3:2023

Graphic technology — Safety requirements for graphic technology equipment and systems — Part 3: Binding and finishing equipment and systems

This document provides safety requirements specific to binding and finishing equipment and systems. It provides additional safety requirements for the design and construction of new equipment used to convert printed or blank substrates into cut, folded, collated, assembled, bound, or otherwise finished product. This document is applicable to processes for preparing substrate for the printing process. It is also applicable to a wide range of equipment used in the binding and finishing process.

Technologie graphique — Exigences de sécurité pour les systèmes et l'équipement de technologie graphique — Partie 3: Systèmes et équipement de reliure et de finissage

Le présent document décrit les exigences de sécurité applicables aux systèmes et équipements de reliure et de finissage. Il fournit des exigences de sécurité supplémentaires pour la conception et la construction de nouveaux équipements employés dans le façonnage de substrats vierges ou imprimés en un produit coupé, plié, assemblé, relié ou fini selon toute autre méthode. Le présent document peut également s'appliquer aux processus de préparation du substrat pour le procédé d'impression. Il s'applique aussi à une grande diversité d'équipements utilisés dans les processus de reliure et de finissage.

General Information

• Status: Published
• Publication Date: 29-Nov-2023
• ICS: 37.100.10 - Reproduction equipment
• Technical Committee: ISO/TC 130 - Graphic technology
• Drafting Committee: ISO/TC 130/WG 5 - Ergonomics - Safety
• Current Stage: 6060 - International Standard published
• Start Date: 30-Nov-2023
• Due Date: 06-Sep-2021
• Completion Date: 30-Nov-2023

Relations

• Revises: ISO 12643-3:2010 - Graphic technology — Safety requirements for graphic technology equipment and systems — Part 3: Binding and finishing equipment and systems
• Effective Date: 05-Nov-2015

Standards Content (Sample)

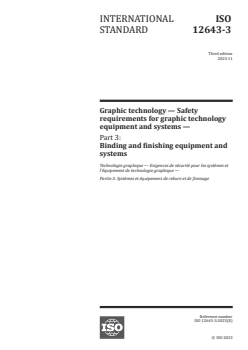

INTERNATIONAL ISO
STANDARD 12643-3
Third edition
2023-11
Graphic technology — Safety
requirements for graphic technology
equipment and systems —
Part 3:
Binding and finishing equipment and
systems
Technologie graphique — Exigences de sécurité pour les systèmes et
l'équipement de technologie graphique —
Partie 3: Systèmes et équipement de reliure et de finissage
Reference number
ISO 12643-3:2023(E)
© ISO 2023

---------------------- Page: 1 ----------------------
ISO 12643-3:2023(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
  © ISO 2023 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 12643-3:2023(E)
Contents Page
Foreword .v
Introduction .vii
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Significant hazards . 4
5 Guarding of significant hazards . 4
5.1 General . 4
5.2 Interlocks . 5
5.2.1 Interlocking with guard locking . 5
5.2.2 Exception for machine motion at inching speed . 6
5.2.3 Exception for machine motion at production speed . 6
5.3 Guarding of hoppers and hopper feeders . 6
5.3.1 Manually loaded hoppers . 6
5.3.2 Guarding of automatically fed hoppers . 6
5.3.3 Protection of unused hoppers and hopper feeders . 7
5.3.4 Separating elements on hopper feeders . 7
5.4 Guarding on binding and finishing machines . 7
5.4.1 Hand-fed riveting, eyeletting and attaching machines . 7
5.4.2 Hand-fed flat- and saddle-stitching machines . 7
5.4.3 Gang stitchers and drum stitchers .
...

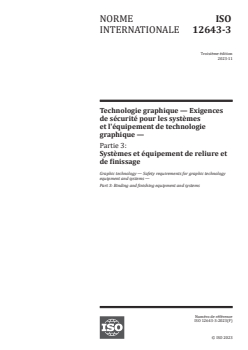

NORME ISO
INTERNATIONALE 12643-3
Troisième édition
2023-11
Technologie graphique — Exigences
de sécurité pour les systèmes
et l'équipement de technologie
graphique —
Partie 3:
Systèmes et équipement de reliure et
de finissage
Graphic technology — Safety requirements for graphic technology
equipment and systems —
Part 3: Binding and finishing equipment and systems
Numéro de référence
ISO 12643-3:2023(F)
© ISO 2023

---------------------- Page: 1 ----------------------
ISO 12643-3:2023(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
  © ISO 2023 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 12643-3:2023(F)

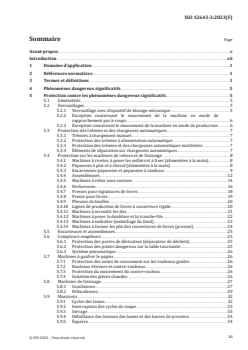

Sommaire Page
Avant-propos .v
Introduction .vii
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 1
4 Phénomènes dangereux significatifs . 5
5 Protection contre les phénomènes dangereux significatifs . 5
5.1 Généralités . 5
5.2 Verrouillages . 5
5.2.1 Verrouillage avec dispositif de blocage mécanique . 5
5.2.2 Exception concernant le mouvement de la machine en mode de
rapprochement par à-coups . 6
5.2.3 Exception concernant le mouvement de la machine en mode de production . 6
5.3 Protection des trémies et des chargeuses automatiques . 7
5.3.1 Trémies à chargement manuel . 7
5.3.2 Protection des trémies à alimentation automatique . 7
5.3.3 Protection des trémies et des chargeuses automatiques inutilisées . 7
5.3.4 Éléments de séparation sur chargeuses automatiques . 7
5.4 Protection sur les machines de reliure et de finissage . 8
5.4.1 Machines à riveter, à poser les œillets et à fixer (alimentées à la main) . 8
5.4.2 Piqueuses à plat et à cheval (alimentées à la main) . 8
5.4.3 Encarteuses-piqueuses et piqueuses à tambour . 9
5.4.4 Assembleuses .
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 12643-3
ISO/TC 130
Graphic technology — Safety
Secretariat: SAC
requirements for graphic technology
Voting begins on:
2023-08-23 equipment and systems —
Voting terminates on:
Part 3:
2023-10-18
Binding and finishing equipment and
systems
Technologie graphique — Exigences de sécurité pour les systèmes et
l'équipement de technologie graphique —
Partie 3: Systèmes et équipement de reliure et de finissage
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 12643-3:2023(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. © ISO 2023

---------------------- Page: 1 ----------------------
ISO/FDIS 12643-3:2023(E)
FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 12643-3
ISO/TC 130
Graphic technology — Safety
Secretariat: SAC
requirements for graphic technology
Voting begins on:
equipment and systems —
Voting terminates on:
Part 3:
Binding and finishing equipment and
systems
Technologie graphique — Exigences de sécurité pour les systèmes et
l'équipement de technologie graphique —
Partie 3: Systèmes et équipement de reliure et de finissage
COPYRIGHT PROTECTED DOCUMENT
© ISO 2023
ISO/CEN PARALLEL PROCESSING
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
RECIPIENTS OF THIS DRAFT ARE INVITED TO
ISO copyright office
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
CP 401 • Ch. de Blandonnet 8
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
CH-1214 Vernier, Geneva
DOCUMENTATION.
Phone: [phone]
IN ADDITION TO THEIR EVALUATION AS
Reference number
Email: [e-mail]
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 12643-3:2023(E)
Website: www.iso.org
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
Published in Switzerland
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
ii
  © ISO 2023 – All rights reserved
NATIONAL REGULATIONS. © ISO 2023

---------------------- Page: 2 ----------------------
ISO/FDIS 12643-3:2023(E)
Contents Page
Foreword .v
Introduction .vii
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Significant hazards . 4
5 Guarding of significant hazards . 4
5.1 General . 4
5.2 Interlocks . 5
5.2.1 Interlocking with guard locking .
...
