ISO 15013:2022

Plastics - Extruded sheets of polypropylene (PP) - Requirements and test methods

This document specifies the requirements and test methods for solid flat extruded sheets of polypropylene homopolymers (PP‑H) and polypropylene copolymers (PP‑B and PP‑R) without fillers or reinforcing materials. This document applies to PP sheet in rolled form. It applies only to thicknesses of 0,5 mm to 40 mm.

Plastiques — Plaques extrudées en polypropylène (PP) — Exigences et méthodes d'essai

Le présent document spécifie les exigences et les méthodes d’essai relatives aux plaques compactes et planes, extrudées en polypropylène homopolymère (PP-H) et polypropylène copolymère (PP-B et PP-R) sans adjonction de charges ni de renforts. Le présent document s’applique aux plaques en PP enroulées en rouleaux. Elle s’applique uniquement aux plaques d’épaisseur comprise entre 0,5 mm et 40 mm.

General Information

• Status: Published
• Publication Date: 24-Feb-2022
• ICS: 83.140.10 - Films and sheets
• Technical Committee: ISO/TC 61/SC 11 - Products
• Drafting Committee: ISO/TC 61/SC 11/WG 3 - Plastics films and sheeting
• Current Stage: 6060 - International Standard published
• Start Date: 25-Feb-2022
• Due Date: 11-Oct-2022
• Completion Date: 25-Feb-2022

Relations

• Revises: ISO 15013:2007 - Plastics - Extruded sheets of polypropylene (PP) - Requirements and test methods
• Effective Date: 10-Jul-2021

Overview

ISO 15013:2022 - "Plastics - Extruded sheets of polypropylene (PP) - Requirements and test methods" specifies requirements and test methods for solid flat extruded polypropylene sheets (homopolymers PP‑H and copolymers PP‑B and PP‑R) without fillers or reinforcement. The standard applies to sheets in rolled form with thicknesses from 0.5 mm to 40 mm and covers appearance, dimensional tolerances, mechanical and thermal properties, behaviour on heating, physiological considerations and required test methods.

Key topics and technical requirements

• Material scope: Unfilled PP extrusion compounds (additives such as stabilizers, colorants and impact modifiers permitted; unknown additives not allowed). Reference designation system: ISO 19069‑1.
• Appearance: Sheets must be substantially free from bubbles, voids, cracks, sharp grooves and similar defects; colorants must be homogeneously distributed.
• Dimensional tolerances
  • Thickness: tolerance per sheet |Δh| ≤ (0.08 mm + 0.03 × h) where h is nominal thickness.
  • Length/width: tolerances increase with nominal size (specific table in the standard); for rolled sheets the minimum length is the nominal length.
  • Rectangularity: diagonal-length-difference limits defined in Annex A.
  • Bow (rolled form): maximum bow 20 mm per 10 m length.
• Mechanical & thermal properties (Table 2): sets minimum average values by PP group for:
  • Tensile stress at yield (e.g., many PP‑H groups ≥ 30 MPa; PP‑R groups ≥ 20 MPa)
  • Tensile strain at yield (minimum values vary, e.g., ≥ 7–12 % depending on group)
  • Modulus of elasticity in tension (ranges from ≥ ~700 to ≥ 1,200 MPa)
  • Charpy notched impact strength (group-dependent, e.g., ≥ 4–15 kJ/m2)
  • Melt mass‑flow rate (MFR) and heat resistance (heat‑age days at specified temperatures range by group, e.g., 20–100+ days)
• Behaviour on heating / shrinkage
  • General applications: maximum shrinkage in extrusion direction < 3%.
  • Thermoforming applications: maximum shrinkage specified by nominal thickness (e.g., 0.5 mm → 60 %, 1 mm → 50 %, 2 mm → 42 %, 4 mm → 34 %, etc.).
• Test methods & specimen preparation: references standard test procedures and specimen conditioning (e.g., conditioning at 23 °C for ≥16 h per ISO 291). Referenced test methods include tensile (ISO 527‑2), Charpy impact (ISO 179‑1/2), MFR (ISO 1133‑1), shrinkage (ISO 11501) and others.

Applications and users

ISO 15013:2022 is used by:

• Manufacturers and extruders of PP sheet for product specifications and quality control
• Material engineers and product designers selecting PP sheet for thermoforming, packaging, industrial panels and consumer goods
• Test laboratories verifying compliance with mechanical, thermal and shrinkage criteria
• Buyers and specifiers requiring clear tolerances and performance limits for rolled PP sheet
• Conformity assessors and regulatory bodies concerned with physiological behaviour and safety

Related standards

Normative references include ISO 179‑1/2, ISO 291, ISO 527‑2, ISO 1133‑1, ISO 2818, ISO 4577, ISO 11501 and ISO 19069‑1 - consult ISO 15013:2022 for the complete list and test-method cross‑references.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 15013
Third edition
2022-02
Plastics — Extruded sheets of
polypropylene (PP) — Requirements
and test methods
Plastiques — Plaques extrudées en polypropylène (PP) — Exigences
et méthodes d'essai
Reference number
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Material. 1
5 Requirements . 2
5.1 Appearance . 2
5.2 Dimensional tolerances . 2
5.2.1 Thickness . 2
5.2.2 Length and width . . 2
5.2.3 Rectangularity . 3
5.2.4 Bow of sheets in rolled form . 3
5.3 Properties . 3
5.3.1 Mechanical and thermal properties . 3
5.3.2 Behaviour on heating . 4
5.3.3 Physiological behaviour . 4
6 Test methods . 4
6.1 Test specimens. 4
6.1.1 Preparation of test specimens . 4
6.1.2 Conditioning . 4
6.1.3 Testing . 4
6.2 Delivery condition . 4
6.3 Appearance . 5
6.4 Dimensions . 5
6.4.1 Thickness, h . 5
6.4.2 Length, l, and width, b . . . 5
6.4.3 Rectangularity . 5
6.4.4 Bow of sheets in rolled form . 5
6.5 Tensile stress at yield, σ , and tensile strain at yield, ε . 5
y y
6.6 Modulus of elasticity in tension, E . 5
t
6.7 Charpy impact strength of notched specimens, a . 5
cn
6.8 Melt mass-flow rate (MFR) . 6
6.9 Heat resistance . 6
6.10 Determination of shrinkage on heating . 6
7 Designation and order specification . 7
7.1 Example for sheets . 7
7.2 Example for sheets in rolled form . 8
8 Marking . . 8
Annex A (normative) Requirements for rectangularity . 9
iii

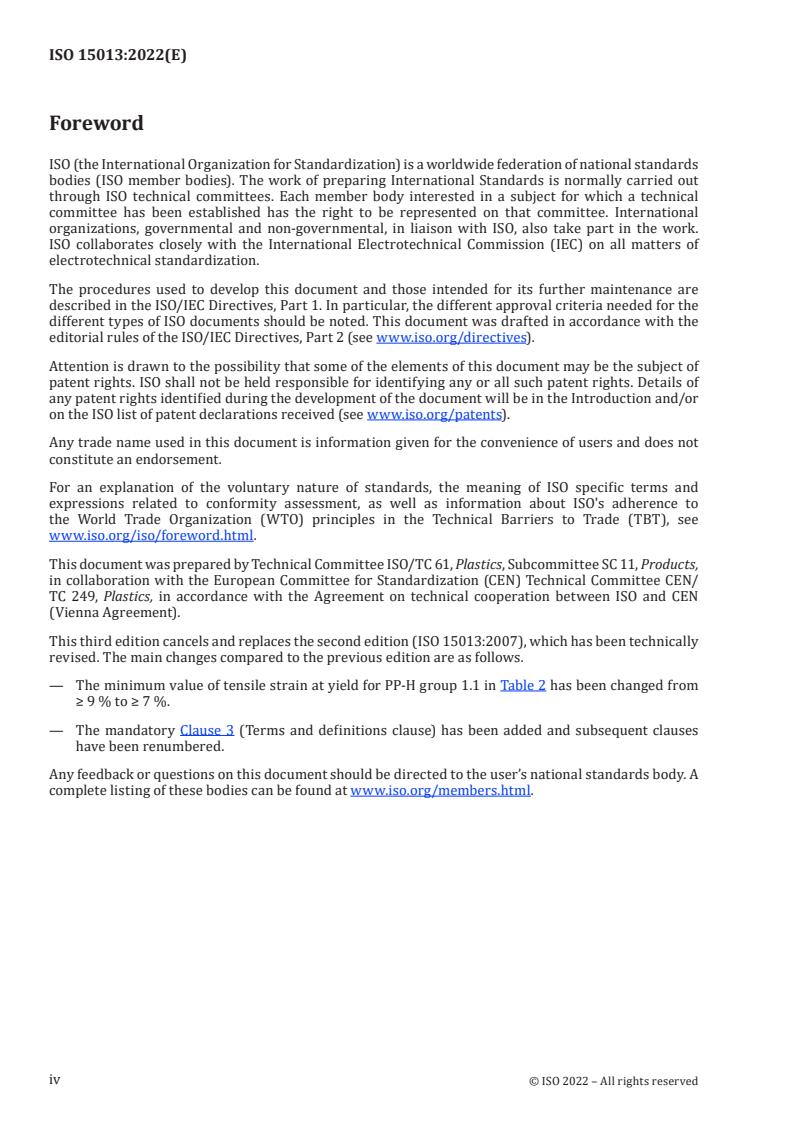

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 11, Products,
in collaboration with the European Committee for Standardization (CEN) Technical Committee CEN/
TC 249, Plastics, in accordance with the Agreement on technical cooperation between ISO and CEN
(Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 15013:2007), which has been technically
revised. The main changes compared to the previous edition are as follows.
— The minimum value of tensile strain at yield for PP-H group 1.1 in Table 2 has been changed from
≥ 9 % to ≥ 7 %.
— The mandatory Clause 3 (Terms and definitions clause) has been added and subsequent clauses
have been renumbered.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
INTERNATIONAL STANDARD ISO 15013:2022(E)
Plastics — Extruded sheets of polypropylene (PP) —
Requirements and test methods
1 Scope
This document specifies the requirements and test methods for solid flat extruded sheets of
polypropylene homopolymers (PP-H) and polypropylene copolymers (PP-B and PP-R) without fillers or
reinforcing materials. This document applies to PP sheet in rolled form. It applies only to thicknesses of
0,5 mm to 40 mm.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 179-1, Plastics — Determination of Charpy impact properties — Part 1: Non-instrumented impact test
ISO 179-2, Plastics — Determination of Charpy impact properties — Part 2: Instrumented impact test
ISO 291, Plastics — Standard atmospheres for conditioning and testing
ISO 527-2, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and
extrusion plastics
ISO 1133-1, Plastics — Determination of the melt mass-flow rate (MFR) and melt volume-flow rate (MVR)
of thermoplastics — Part 1: Standard method
ISO 2818, Plastics — Preparation of test specimens by machining
ISO 4577, Plastics — Polypropylene and propylene-copolymers — Determination of thermal oxidative
stability in air — Oven method
ISO 11501, Plastics — Film and sheeting — Determination of dimensional change on heating
ISO 19069-1, Plastics — Polypropylene (PP) moulding and extrusion materials — Part 1: Designation
system and basis for specifications
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Material
Sheets shall consist of PP extrusion compounds as specified in ISO 19069-1, without fillers or reinforcing
materials. The extrusion compounds can contain additives such as processing aids, stabilizers, flame
...

NORME ISO
INTERNATIONALE 15013
Troisième édition
2022-02
Plastiques — Plaques extrudées en
polypropylène (PP) — Exigences et
méthodes d'essai
Plastics — Extruded sheets of polypropylene (PP) — Requirements
and test methods
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Matière . . 2
5 Exigences . 2
5.1 Aspect . 2
5.2 Tolérances dimensionnelles . 2
5.2.1 Épaisseur . 2
5.2.2 Longueur et largeur . 2
5.2.3 Rectangularité . 3
5.2.4 Cambrage des plaques en rouleau. 3
5.3 Propriétés . 3
5.3.1 Propriétés mécaniques et thermiques . 3
5.3.2 Comportement après traitement thermique . 4
5.3.3 Comportement physiologique . 4
6 Méthodes d’essai . 4
6.1 Éprouvettes . 4
6.1.1 Préparation des éprouvettes . 4
6.1.2 Conditionnement . 5
6.1.3 Essais . 5
6.2 Conditions de livraison . 5
6.3 Aspect . 5
6.4 Dimensions . 5
6.4.1 Épaisseur, h. 5
6.4.2 Longueur, l, et largeur, b . . 5
6.4.3 Rectangularité . 6
6.4.4 Cambrage des plaques en rouleau. 6
6.5 Contrainte au seuil d’écoulement, σ , et allongement au seuil d’écoulement, ε . 6
y y
6.6 Module d’élasticité en traction, E . 6
t
6.7 Résistance au choc Charpy des éprouvettes entaillées, a . 6
cn
6.8 Indice de fluidité à chaud en masse (MFR) . 6
6.9 Stabilité thermique . 6
6.10 Détermination du retrait après chauffage . 6
7 Désignation et spécification des commandes . 8
7.1 Exemple pour des plaques . 8
7.2 Exemple pour des plaques en rouleau . 8
8 Marquage . 8
Annexe A (normative) Exigences pour la rectangularité .10
iii

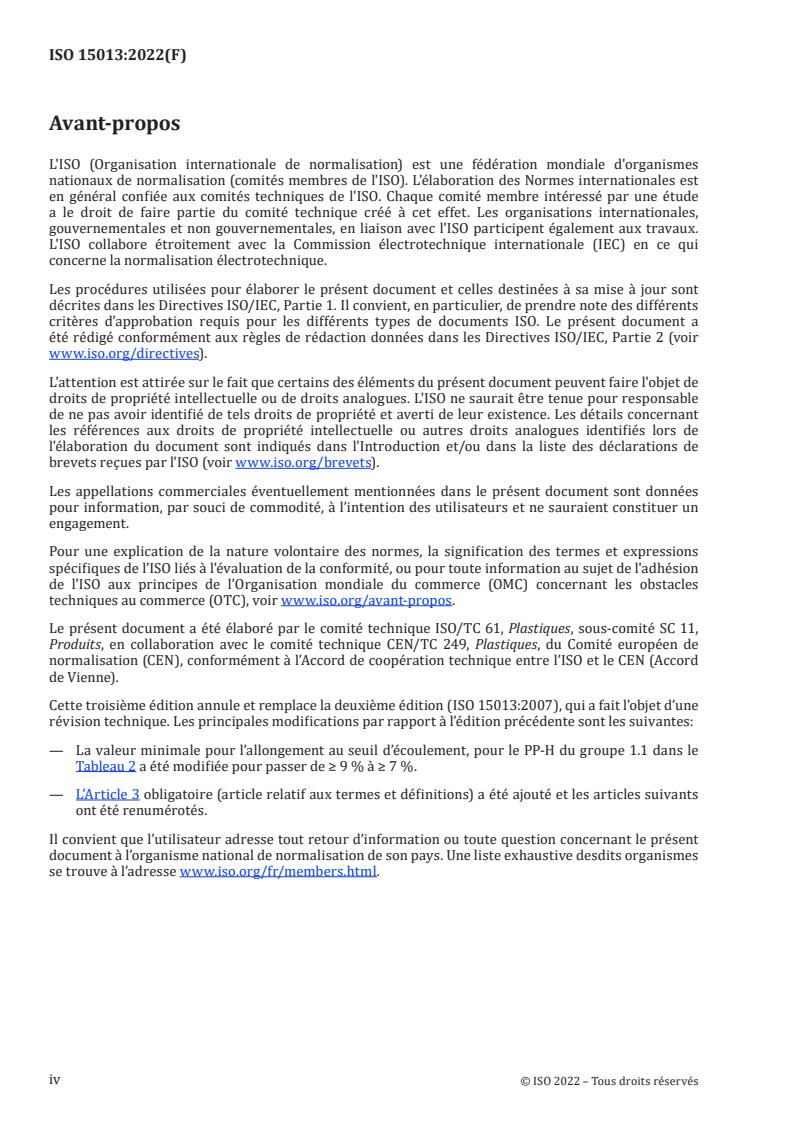

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 11,
Produits, en collaboration avec le comité technique CEN/TC 249, Plastiques, du Comité européen de
normalisation (CEN), conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord
de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 15013:2007), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— La valeur minimale pour l’allongement au seuil d’écoulement, pour le PP-H du groupe 1.1 dans le
Tableau 2 a été modifiée pour passer de ≥ 9 % à ≥ 7 %.
— L’Article 3 obligatoire (article relatif aux termes et définitions) a été ajouté et les articles suivants
ont été renumérotés.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
NORME INTERNATIONALE ISO 15013:2022(F)
Plastiques — Plaques extrudées en polypropylène (PP) —
Exigences et méthodes d'essai
1 Domaine d’application
Le présent document spécifie les exigences et les méthodes d’essai relatives aux plaques compactes et
planes, extrudées en polypropylène homopolymère (PP-H) et polypropylène copolymère (PP-B et PP-R)
sans adjonction de charges ni de renforts. Le présent document s’applique aux plaques en PP enroulées
en rouleaux. Elle s’applique uniquement aux plaques d’épaisseur comprise entre 0,5 mm et 40 mm.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 179-1, Plastiques — Détermination des caractéristiques au choc Charpy — Partie 1: Essai de choc non
instrumenté
ISO 179-2, Plastiques — Détermination des caractéristiques au choc Charpy — Partie 2: Essai de choc
instrumenté
ISO 291, Plastiques — Atmosphères normales de conditionnement et d'essai
ISO 527-2, Plastiques — Détermination des propriétés en traction — Partie 2: Conditions d'essai des
plastiques pour moulage et extrusion
ISO 1133-1, Plastiques — Détermination de l’indice de fluidité à chaud des thermoplastiques, en masse
(MFR) et en volume (MVR) — Partie 1: Méthode normale
ISO 2818, Plastiques — Préparation des éprouvettes par usinage
ISO 4577, Plastiques — Polypropylène et copolymères de propylène — Détermination de la stabilité à
l'oxydation à chaud dans l'air — Méthode à l'étuve
ISO 11501, Plastiques — Film et feuille — Détermination de la variation dimensionnelle après chauffage
ISO 19069-1, Plastiques — Matériaux polypropylène (PP) pour moulage et extrusion — Partie 1: Système
de désignation et base de spécification
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Matière
Les plaques doivent être fabriquées à partir de compositions de PP pour extrusion, telles que spécifiées
dans l’ISO 19069-1, sans adjonction de charges ou de renforts. Les compositions à extruder peuvent
contenir des additifs tels que des agents facilitant la transformation, des stabilisants, des ignifugeants,
des modificateurs choc et des matières colorantes. Les compositions et les additifs non identifiés ne
doivent pas être utilisés.
NOTE Des conditions légales peuvent entraîner un choix spécifique de matière à extruder (voir 5.3.3).
5 Exigences
5.1 Aspect
Les plaques doivent être largement exemptes de bulles d’air ouvertes ou fermées, de fissures,
...
