ISO 9374-4:1989

Cranes - Information to be provided - Part 4: Jib cranes

Specifies information to be provided by a purchaser in enquiring for or ordering a jib crane and by a manufacturer in tendering for or supplying this crane. Annex A gives a format for information to be provided by the purchaser.

Appareils de levage à charge suspendue — Informations à fournir — Partie 4: Grues à flèche

Dvigala - Potrebni podatki - 4. del: Ročična dvigala

General Information

• Status: Published
• Publication Date: 11-Oct-1989
• ICS: 53.020.20 - Cranes
• Technical Committee: ISO/TC 96/SC 8 - Jib cranes
• Drafting Committee: ISO/TC 96/SC 8 - Jib cranes
• Current Stage: 9599 - Withdrawal of International Standard
• Start Date: 22-Aug-2024
• Completion Date: 13-Dec-2025
• Ref Project: SIST ISO 9374-4:1997 - Cranes -- Information to be provided -- Part 4: Jib cranes

Relations

• Revised: ISO 9374-4:2024 - Cranes - Information to be provided - Part 4: Jib cranes
• Effective Date: 06-Jun-2022

Overview

ISO 9374-4:1989 - "Cranes - Information to be provided - Part 4: Jib cranes" specifies the information that a purchaser must supply when enquiring for or ordering a jib crane, and the information a manufacturer must give when tendering or supplying a jib crane. The standard ensures that the crane design, selection and installation match the intended service, site constraints and operating conditions. Annex A provides a purchaser’s format (checklist/template) for the required data.

Key topics and technical requirements

ISO 9374-4 focuses on practical specification data rather than design methods. Important technical topics include:

• Data to be provided by the purchaser

  • Required lifting capacities (main and auxiliary hoists), maximum load and corresponding radii, and maximum outreach.
  • Hook vertical travel: heights above and below rail level.
  • Number of cranes and installation location.
  • Rail information (rail centres, rail type) and required clearances.
  • Electrical supply details: voltage, phases, frequency, conductor arrangement, presence and earthing of neutral, power feeding system (reel or collector), cable length.
  • Materials and type of load, lifting gear or hook/device.
  • Climatic and ambient conditions (temperature range, wind, precipitation, pollution, saline atmosphere).
  • Special service conditions (explosive atmospheres, galvanizing/hot dip processes, termite protection, power variation >6 %, physical obstructions).
  • Required operating speeds (normal/slow) for hoist(s), trolley traverse, crane travel, slewing, and luffing; duty cycles (e.g., duration at maximum radius).

• Data to be provided by the manufacturer

  • Technical specifications, certificates and installation/testing information to facilitate site installation and commissioning.
  • Dimensional data and the cotes illustrated in the standard (clearance/oversail, heights, bogie spacing, distances R, J, K, E, etc.; see figures referenced in the standard).
  • Rated wheel and rail loads, limit switch arrangements and any special protective features.

Applications and users

ISO 9374-4 is intended for:

• Purchasing departments drafting enquiries and orders for jib cranes.
• Crane manufacturers preparing tenders and technical offers.
• Engineers and installers who need consistent, complete site and crane data for safe installation and commissioning.
• Asset owners and maintenance planners specifying operational limits, environment-related protections and electrical requirements.

Using ISO 9374-4 reduces ambiguity in specifications, helps match crane selection to service conditions, and supports safe, compliant installation.

Related standards

• ISO 7363 - Cranes and lifting appliances: technical characteristics and acceptance documents.
• ISO 4301-1 / ISO 4301-4 - Crane classification (general and jib-crane specific), referenced for duty classification and mechanism selection.

Keywords: ISO 9374-4, jib crane specification, crane information to be provided, crane clearances, crane classification, lifting capacity, electrical supply, crane purchase checklist.

Standards Content (Sample)

SLOVENSKI STANDARD
01-november-1997
'YLJDOD3RWUHEQLSRGDWNLGHO5RþLþQDGYLJDOD
Cranes -- Information to be provided -- Part 4: Jib cranes
Appareils de levage à charge suspendue -- Informations à fournir -- Partie 4: Grues à
flèche
Ta slovenski standard je istoveten z: ISO 9374-4:1989
ICS:
53.020.20 Dvigala Cranes
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

INTERNATIONAL
Is0
STANDARD 9374-4
First edition
1989-10-15
- Information to be provided -
Cranes
Part4: .
Jib cranes
Apparels de levage ;i charge suspendue - Informations ;i fournir -
Partie 4 : Grues 21 flkche
Reference number
IS0 9374-4 : 1989 (E)
IS0 9374-4 : 1989 (E)

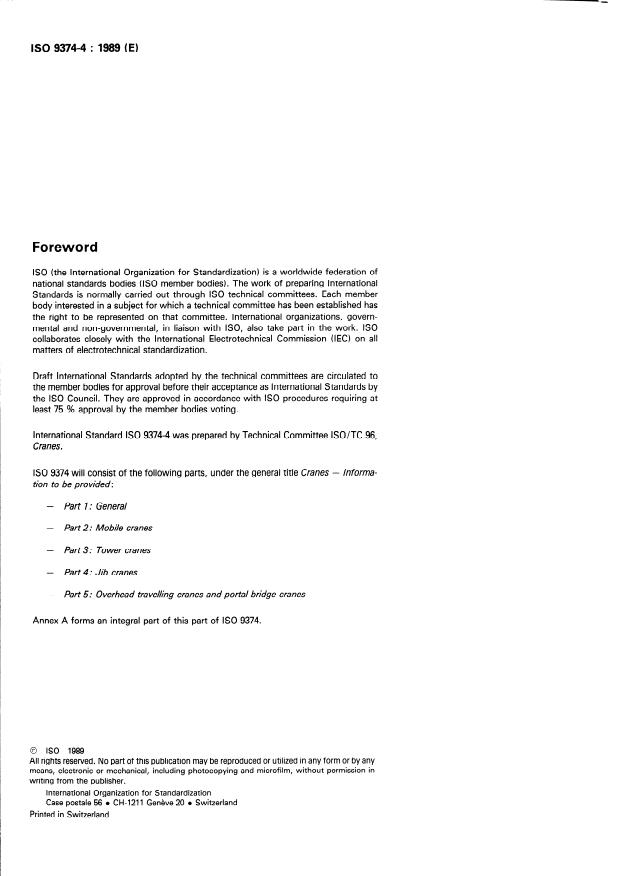

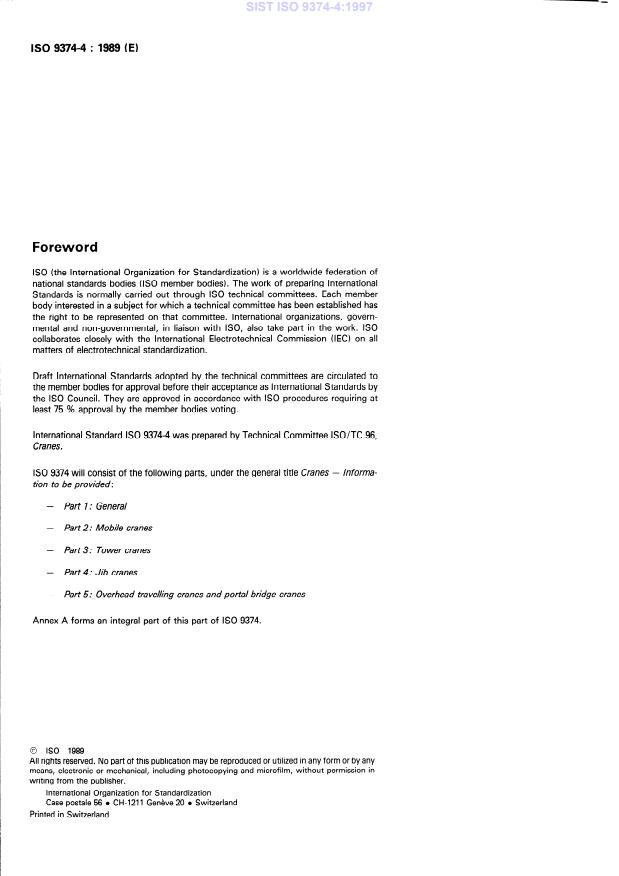

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 9374-4 was prepared by Technical Committee ISO/TC 96,
Cranes.
IS0 9374 will consist of the following parts, under the general title Cranes - lnforma-
tion to be provided:
- Part 7: General
- Part 2: Mobile cranes
- Part 3: Tower cranes
- Part 4: Jib cranes
- Part 5: Overhead travelling cranes and portal bridge cranes
Annex A forms an integral part of this part of IS0 9374.
0 IS0 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
IS0 9374-4 : 1989 (E)
INTERNATIONAL STANDARD
Cranes - Information to be provided -
Part 4 :
Jib cranes
1 Scope
3 Information to be provided by the
purchaser with enquiry or order
This part of IS0 9374 specifies information to be provided
The purchaser shall provide the information given in annex A to
a) by a purchaser in enquiring for or ordering a jib crane;
enable the crane manufacturer to offer or to supply the most
and
suitable jib crane and equipment to satisfy the duty
requirements and service conditions, including clearance
b) by a manufacturer in tendering for or supplying a jib
requirements based on figure 1.
crane.
2 Normative references
The following standards contain provisions which, through
4 Information to be provided by the
reference in this text, constitute provisions of this part of
manufacturer
IS0 9374. At the time of publication, the editions indicated
were valid. All standards are subject to revision, and parties to
agreements based on this part of IS0 9374 are encouraged to
investigate the possibility of applying the most recent editions
4.1 Technical information
of the standards indicated below. Members of IEC and IS0
maintain registers of currently valid International Standards.
The manufacturer shall provide technical information and test
certificates for the crane to facilitate its installation, testing and
I SO 4301-I : 1986, Cranes and lifting appliances - Classifi-
use in accordance with IS0 7363 and as appropriate for the ap-
cation - Part 7: General.
pliance.
IS0 4301-4 : 1989, Cranes and related equipment - Classifi-
cation - Part 4: Jib cranes.
4.2 Dimensions
IS0 7363 : 1986, Cranes and lifting appliances - Technical
characteristics and acceptance documents.
The manufacturer shall g ive the dimensions shown in figure 2.

IS0 9374-4 : 1989 (E)
D
I
I
Tail clearance
J
I
a\-
I
I
cu
tl
%

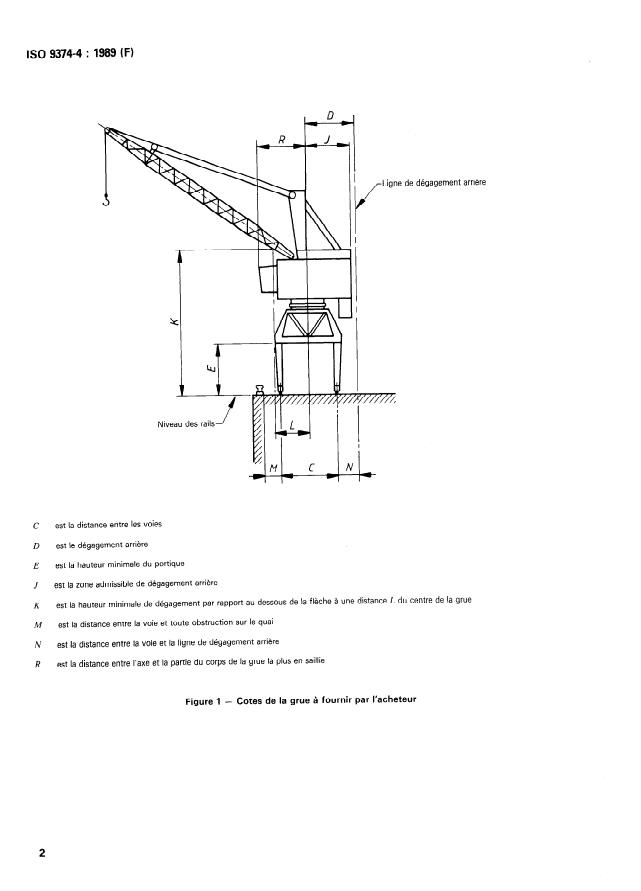

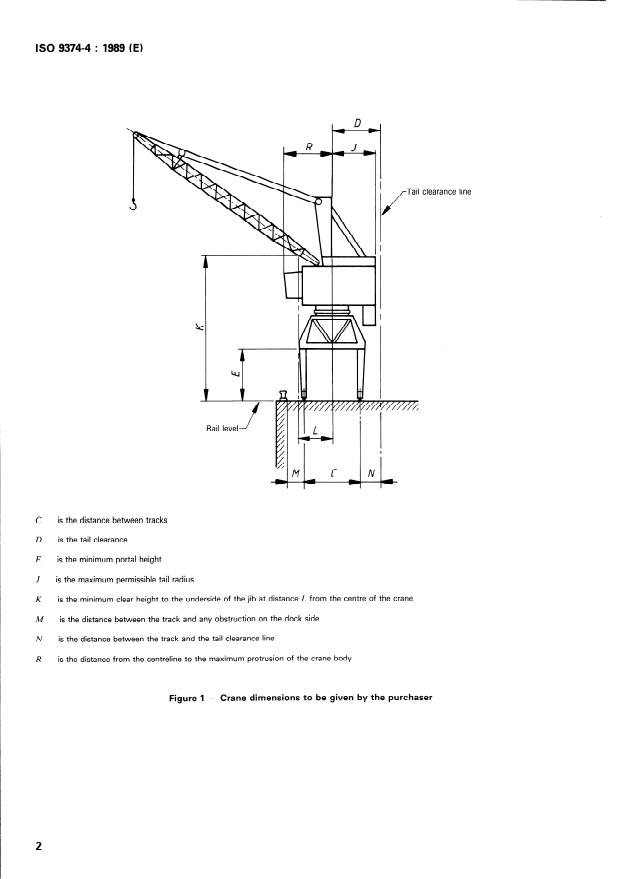

is the distance between tracks
c
D is the tail clearance
E is the minimum portal height
J is the maximum permissible tail radius
K is the minimum clear height to the underside of the jib at distance L from the centre of the crane
A4
is the distance between the track and any obstruction on the dock side
N is the distance between the track and the tail clearance line
R is the distance from the centreline to the maximum protrusion of the crane body
Figure 1 - Crane dimensions to be given by the purchaser
IS0 9374-4 : 1989 (El
Tail clearance line
Y
Rail level’
A is the maximum radius of the jib
B is the minimum radius of the jib
F is the width under the portal
G is the maximum hook height above rail level
H is the maximum distance of the hook below rail level
P is the distance between bogie centres
is the distance across the bogies
Q
NOTE - See figure 1 for the definitions of the other dimensions to be given.
Figure 2 - Crane dimensions to be given by the manufacturer
IS0 9374-4 : 1989 (E)
Annex A
(normative)
Format for information to be provided by purchaser with enquiry or order
Purchase enquiry or order form
Nameofcompany: .
...........................................................................................................
Address:
................................................................................
Nameofpersonwhomaybecontacted:
Telephonenumber: .
(town) (country)
Crane to be installed in : . .
...

INTERNATIONAL
Is0
STANDARD 9374-4
First edition
1989-10-15
- Information to be provided -
Cranes
Part4: .
Jib cranes
Apparels de levage ;i charge suspendue - Informations ;i fournir -
Partie 4 : Grues 21 flkche
Reference number
IS0 9374-4 : 1989 (E)
IS0 9374-4 : 1989 (E)
Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 9374-4 was prepared by Technical Committee ISO/TC 96,
Cranes.
IS0 9374 will consist of the following parts, under the general title Cranes - lnforma-
tion to be provided:
- Part 7: General
- Part 2: Mobile cranes
- Part 3: Tower cranes
- Part 4: Jib cranes
- Part 5: Overhead travelling cranes and portal bridge cranes
Annex A forms an integral part of this part of IS0 9374.
0 IS0 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
IS0 9374-4 : 1989 (E)
INTERNATIONAL STANDARD
Cranes - Information to be provided -
Part 4 :
Jib cranes
1 Scope
3 Information to be provided by the
purchaser with enquiry or order
This part of IS0 9374 specifies information to be provided
The purchaser shall provide the information given in annex A to
a) by a purchaser in enquiring for or ordering a jib crane;
enable the crane manufacturer to offer or to supply the most
and
suitable jib crane and equipment to satisfy the duty
requirements and service conditions, including clearance
b) by a manufacturer in tendering for or supplying a jib
requirements based on figure 1.
crane.
2 Normative references
The following standards contain provisions which, through
4 Information to be provided by the
reference in this text, constitute provisions of this part of
manufacturer
IS0 9374. At the time of publication, the editions indicated
were valid. All standards are subject to revision, and parties to
agreements based on this part of IS0 9374 are encouraged to
investigate the possibility of applying the most recent editions
4.1 Technical information
of the standards indicated below. Members of IEC and IS0
maintain registers of currently valid International Standards.
The manufacturer shall provide technical information and test
certificates for the crane to facilitate its installation, testing and
I SO 4301-I : 1986, Cranes and lifting appliances - Classifi-
use in accordance with IS0 7363 and as appropriate for the ap-
cation - Part 7: General.
pliance.
IS0 4301-4 : 1989, Cranes and related equipment - Classifi-
cation - Part 4: Jib cranes.
4.2 Dimensions
IS0 7363 : 1986, Cranes and lifting appliances - Technical
characteristics and acceptance documents.
The manufacturer shall g ive the dimensions shown in figure 2.

IS0 9374-4 : 1989 (E)
D
I
I
Tail clearance
J
I
a\-
I
I
cu
tl
%
is the distance between tracks
c
D is the tail clearance
E is the minimum portal height
J is the maximum permissible tail radius
K is the minimum clear height to the underside of the jib at distance L from the centre of the crane
A4
is the distance between the track and any obstruction on the dock side
N is the distance between the track and the tail clearance line
R is the distance from the centreline to the maximum protrusion of the crane body
Figure 1 - Crane dimensions to be given by the purchaser
IS0 9374-4 : 1989 (El
Tail clearance line
Y
Rail level’
A is the maximum radius of the jib
B is the minimum radius of the jib
F is the width under the portal
G is the maximum hook height above rail level
H is the maximum distance of the hook below rail level
P is the distance between bogie centres
is the distance across the bogies
Q
NOTE - See figure 1 for the definitions of the other dimensions to be given.
Figure 2 - Crane dimensions to be given by the manufacturer
IS0 9374-4 : 1989 (E)
Annex A
(normative)
Format for information to be provided by purchaser with enquiry or order
Purchase enquiry or order form
Nameofcompany: .
...........................................................................................................
Address:
................................................................................
Nameofpersonwhomaybecontacted:
Telephonenumber: .
(town) (country)
Crane to be installed in : . .
Numberofcranesrequired: .
Rated lifting capacity
a) Main hoist
Maximumloadandradiusatthatload:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . t at:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . m
Maximum outreach and load at that outreach : . . . . . . . . . . . . . . . . . . . . . . . . . .
...

NORME ISO
INTERNATIONALE 9374-4
Première édition
1989-10-15
Appareils de levage à charge suspendue -
Informations à fournir -
Partie 4 :
Grues à flèche
Cranes - Information to be provided -
Part 4 : Jib cranes
Numéro de référence
ISO 9374-4 : 1989 (FI
1s0 9374-4 : 1989 (FI

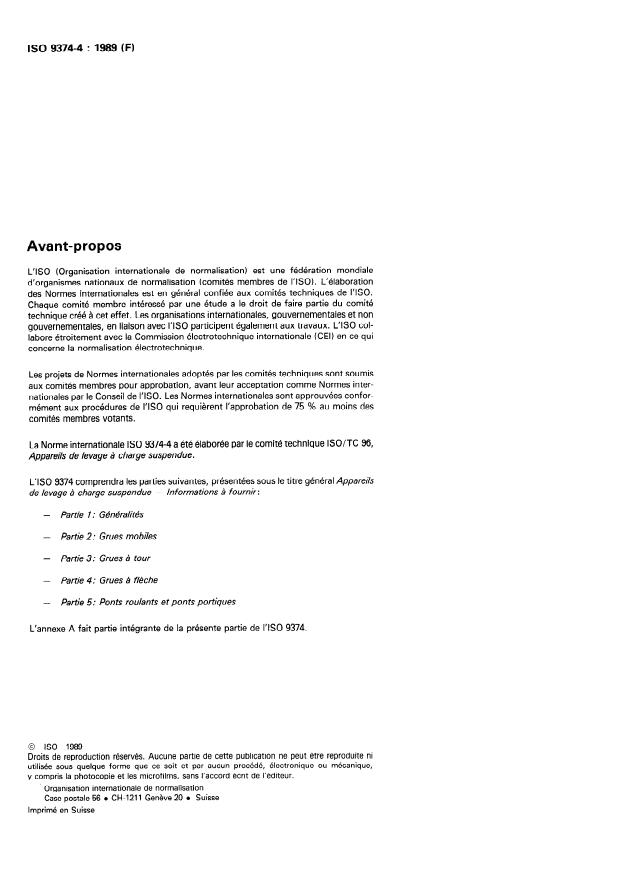

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 9374-4 a été élaborée par le comité technique ISO/TC 96,
Appareils de levage à charge suspendue.
L’ISO 9374 comprendra les parties suivantes, présentées sous le titre généra Appareils
de levage à charge suspendue - Informations à fournir
-
Partie I : Généralités
-
Partie 2: Grues mobiles
- Partie 3: Grues à tour
-
Partie 4: Grues à flèche
-
Partie 5: Ponts roulants et ponts portiques
L’annexe A fait partie intégrante de la présente partie de I’ISO 9374.
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ISO 9374-4 : 1989 (F)
NORME INTERNATIONALE
Appareils de levage à charge suspendue -
Informations à fournir -
Partie 4 :
Grues à flèche
1 Domaine d’application ISO 7363 : 1986, Grues et appareils de levage - Caractéristi-
ques techniques et documents d’acceptation.
La présente partie de I’ISO 9374 prescrit les informations
devant être fournies par
3 Informations devant être fournies par
a) un acheteur lancant un appel d’offres pour une grue à
l’acheteur lors d’un appel d’offres ou d’une
flèche, ou lors de la commande d’un tel équipement, et
commande
b) par un constructeur proposant ou fournissant une grue
L’acheteur doit fournir les informations indiquées dans l’annexe
à flèche.
afin de permettre au constructeur de grues de proposer ou de
fournir la grue à flèche et l’équipement les mieux adaptés pour
répondre aux exigences de service et aux conditions d’utilisa-
2 Références normatives
tion, y compris aux exigences de dégagement en relation avec
la figure 1.
Les normes suivantes contiennent des dispositions qui, par
suite de la référence qui en est faite, constituent des disposi-
tions valables pour la présente partie de I’ISO 9374. Au moment
4 Informations à fournir par le constructeur
de la publication, les éditions indiquées étaient en vigueur.
Toute norme est sujette à révision et les parties prenantes des
4.1 Informations techniques
accords fondés sur la présente partie de I’ISO 9374 sont invi-
tées à rechercher la possibilité d’appliquer les éditions les plus
Le constructeur doit fournir les informations techniques et les
récentes des normes indiquées ci-après. Les membres de la CEI
certificats relatifs à la grue afin de faciliter son installation, les
et de I’ISO possèdent le registre des Normes internationales en
essais et son utilisation conformément à I’ISO 7363 et compte
vigueur à un moment donné.
tenu du type d’installation.
IS 0 4301- 1 : 1986, Grues et appareils de levage - Classifica-
tion - Partie 7 : Généralités.
4.2 Cotes
ISO 4301-4 : 1989, Grues et équipements correspondants -
Le constructeur doit indiquer les cotes représentées à la
Classification - Partie 4: Grues à flèche.
figure 2.
ISO 9374-4 : 1989 0
I
Ligne de dégagement arrière
J
c est la distance entre les voies
D est le dégagement arrière
est la hauteur minimale du portique
E
J est la zone admissible de dégagement arrière
K est la hauteur minimale de dégagement par rapport au-dessous de la flèche à une distance L du centre de la grue
M est la distance entre la voie et toute obstruction sur le quai
N est la distance entre la voie et la ligne de dégagement arrière
R est la distance entre l’axe et la partie du corps de la grue la plus en saillie
Figure 1 - Cotes de la grue à fournir par l’acheteur
1s0 9374-4 : 1989 (FI
Ligne de
dégagement arrière
Niveau des rails
est le dégagement maximal de la flèche
A
est le dégagement minimal de la flèche
B
F est la largeur sous le portique
est la hauteur maximale du crochet au-dessus du niveau des rails
G
est la distance maximale du crochet au-dessous du niveau des rails
H
est la distance entre les axes des bogies
P
est la distance entre les bords externes des bogies
Q
NOTE - Voir la figure 1 pour la définition des autres cotes à fournir.
Cotes de la grue à fournir par le constructeur
Figure 2 -
ISO 9374-4 : 1989 (F)
Annexe A
(normative)
Présentation des informations devant être fournies par un acheteur lors d’un
appel d’offres ou d’une commande
Formule d’appel d’offres ou de commande
Nomdelasociété: .
Adresse: .
Nomdelapersonneàcontacter: .
Numérodetéléphone: .
........................................... (pays)
Grue à installer à : . (ville)
.........................................................................................
Nombredegruesnécessaires:
Charge nominale admissible
a) Levage principal
à : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . m
Charge maximale et rayon à cette charge: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . t
avec : . . . . . . . . . . . . . . . . . . . . . . . .
...

NORME ISO
INTERNATIONALE 9374-4
Première édition
1989-10-15
Appareils de levage à charge suspendue -
Informations à fournir -
Partie 4 :
Grues à flèche
Cranes - Information to be provided -
Part 4 : Jib cranes
Numéro de référence
ISO 9374-4 : 1989 (FI
1s0 9374-4 : 1989 (FI
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 9374-4 a été élaborée par le comité technique ISO/TC 96,
Appareils de levage à charge suspendue.
L’ISO 9374 comprendra les parties suivantes, présentées sous le titre généra Appareils
de levage à charge suspendue - Informations à fournir
-
Partie I : Généralités
-
Partie 2: Grues mobiles
- Partie 3: Grues à tour
-
Partie 4: Grues à flèche
-
Partie 5: Ponts roulants et ponts portiques
L’annexe A fait partie intégrante de la présente partie de I’ISO 9374.
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ISO 9374-4 : 1989 (F)
NORME INTERNATIONALE
Appareils de levage à charge suspendue -
Informations à fournir -
Partie 4 :
Grues à flèche
1 Domaine d’application ISO 7363 : 1986, Grues et appareils de levage - Caractéristi-
ques techniques et documents d’acceptation.
La présente partie de I’ISO 9374 prescrit les informations
devant être fournies par
3 Informations devant être fournies par
a) un acheteur lancant un appel d’offres pour une grue à
l’acheteur lors d’un appel d’offres ou d’une
flèche, ou lors de la commande d’un tel équipement, et
commande
b) par un constructeur proposant ou fournissant une grue
L’acheteur doit fournir les informations indiquées dans l’annexe
à flèche.
afin de permettre au constructeur de grues de proposer ou de
fournir la grue à flèche et l’équipement les mieux adaptés pour
répondre aux exigences de service et aux conditions d’utilisa-
2 Références normatives
tion, y compris aux exigences de dégagement en relation avec
la figure 1.
Les normes suivantes contiennent des dispositions qui, par
suite de la référence qui en est faite, constituent des disposi-
tions valables pour la présente partie de I’ISO 9374. Au moment
4 Informations à fournir par le constructeur
de la publication, les éditions indiquées étaient en vigueur.
Toute norme est sujette à révision et les parties prenantes des
4.1 Informations techniques
accords fondés sur la présente partie de I’ISO 9374 sont invi-
tées à rechercher la possibilité d’appliquer les éditions les plus
Le constructeur doit fournir les informations techniques et les
récentes des normes indiquées ci-après. Les membres de la CEI
certificats relatifs à la grue afin de faciliter son installation, les
et de I’ISO possèdent le registre des Normes internationales en
essais et son utilisation conformément à I’ISO 7363 et compte
vigueur à un moment donné.
tenu du type d’installation.
IS 0 4301- 1 : 1986, Grues et appareils de levage - Classifica-
tion - Partie 7 : Généralités.
4.2 Cotes
ISO 4301-4 : 1989, Grues et équipements correspondants -
Le constructeur doit indiquer les cotes représentées à la
Classification - Partie 4: Grues à flèche.
figure 2.
ISO 9374-4 : 1989 0
I
Ligne de dégagement arrière
J
c est la distance entre les voies
D est le dégagement arrière
est la hauteur minimale du portique
E
J est la zone admissible de dégagement arrière
K est la hauteur minimale de dégagement par rapport au-dessous de la flèche à une distance L du centre de la grue
M est la distance entre la voie et toute obstruction sur le quai
N est la distance entre la voie et la ligne de dégagement arrière
R est la distance entre l’axe et la partie du corps de la grue la plus en saillie
Figure 1 - Cotes de la grue à fournir par l’acheteur
1s0 9374-4 : 1989 (FI
Ligne de
dégagement arrière
Niveau des rails
est le dégagement maximal de la flèche
A
est le dégagement minimal de la flèche
B
F est la largeur sous le portique
est la hauteur maximale du crochet au-dessus du niveau des rails
G
est la distance maximale du crochet au-dessous du niveau des rails
H
est la distance entre les axes des bogies
P
est la distance entre les bords externes des bogies
Q
NOTE - Voir la figure 1 pour la définition des autres cotes à fournir.
Cotes de la grue à fournir par le constructeur
Figure 2 -
ISO 9374-4 : 1989 (F)
Annexe A
(normative)
Présentation des informations devant être fournies par un acheteur lors d’un
appel d’offres ou d’une commande
Formule d’appel d’offres ou de commande
Nomdelasociété: .
Adresse: .
Nomdelapersonneàcontacter: .
Numérodetéléphone: .
........................................... (pays)
Grue à installer à : . (ville)
.........................................................................................
Nombredegruesnécessaires:
Charge nominale admissible
a) Levage principal
à : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . m
Charge maximale et rayon à cette charge: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . t
avec : . . . . . . . . . . . . . . . . . . . . . . . .
...
