ISO 1628-6:1990

Plastics — Determination of viscosity number and limiting viscosity number — Part 6: Methyl methacrylate polymers

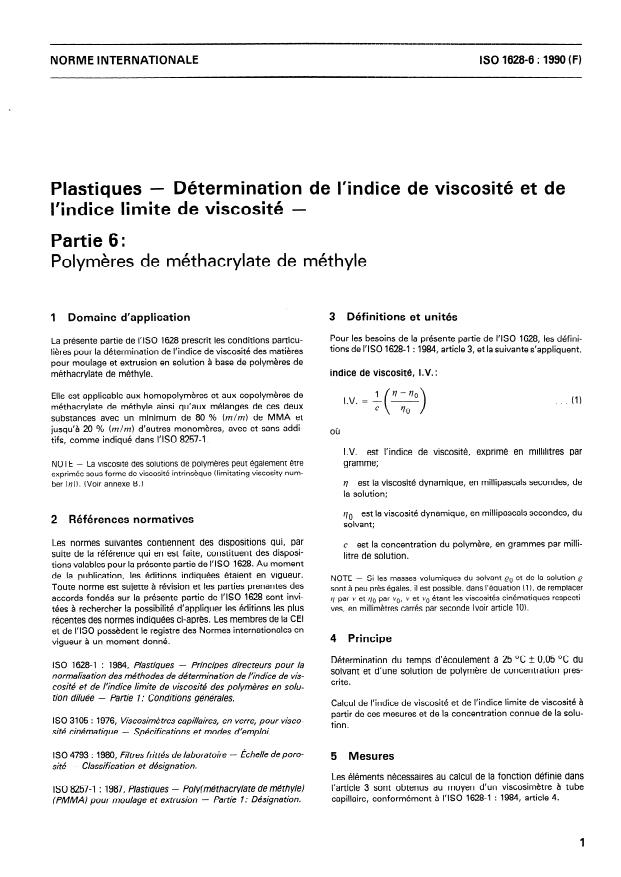

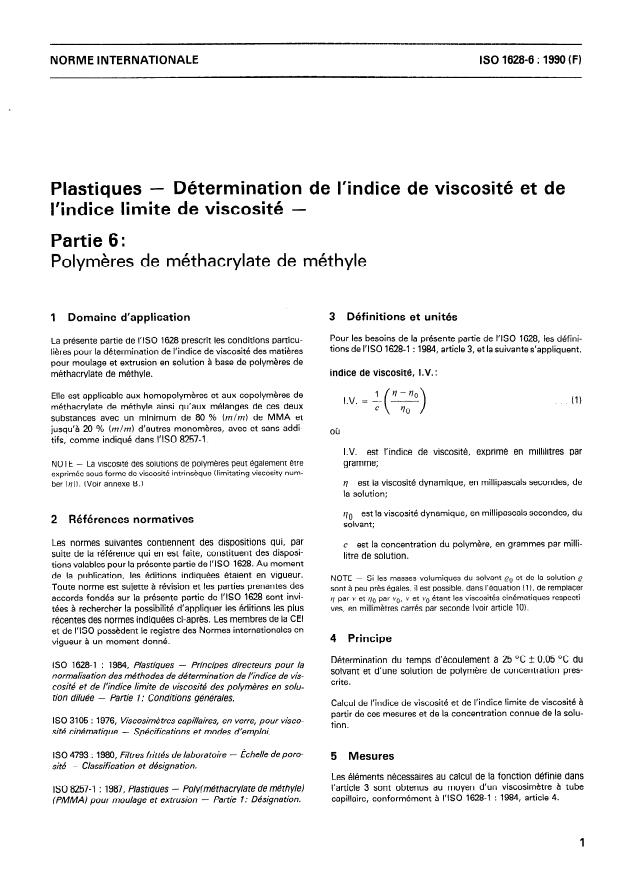

Plastiques — Détermination de l'indice de viscosité et de l'indice limite de viscosité — Partie 6: Polymères de méthacrylate de méthyle

La présente partie de l'ISO 1628 prescrit les conditions particulières pour la détermination de l'indice de viscosité des matières pour moulage et extrusion en solution à base de polymères de méthacrylate de méthyle. Elle est applicable aux homopolymères et aux copolyméres de méthacrylate de méthyle ainsi qu'aux mélanges de ces deux substances avec un minimum de 80 % (m/m) de MMA et jusqu'à 20 % (m/m) d'autres monomères, avec et sans additifs, comme indiqué dans l'ISO 8257-1. NOTE -- La viscosité des solutions de polymères peut également être exprimée sous forme de viscosité intrinsèque (limitating viscosity number [η]). (Voir annexe B.)

Polimerni materiali - Določanje viskoznostnega števila in mejnega viskoznostnega števila - 6. del: Metilmetakrilatni polimeri

General Information

• Status: Published
• Publication Date: 31-Jan-1990
• ICS: 83.080.20 - Thermoplastic materials
• Technical Committee: ISO/TC 61/SC 9 - Thermoplastic materials
• Drafting Committee: ISO/TC 61/SC 9 - Thermoplastic materials
• Current Stage: 9093 - International Standard confirmed
• Start Date: 04-Oct-2023
• Completion Date: 14-Feb-2026
• Ref Project: SIST ISO 1628-6:1996 - Plastics -- Determination of viscosity number and limiting viscosity number -- Part 6: Methyl methacrylate polymers

Relations

• Revises: ISO 1233:1975 - Plastics — Determination of viscosity number of methyl methacrylate polymers and copolymers in dilute solution
• Effective Date: 15-Apr-2008

Overview

ISO 1628-6:1990 specifies test conditions for determining the viscosity number (I.V.) and limiting (intrinsic) viscosity of methyl methacrylate polymers (PMMA). It covers homopolymers, copolymers and blends containing at least 80% methyl methacrylate (MMA) by mass, intended for molding and extrusion. The standard defines required apparatus, solvent, concentrations, temperature control and calculation approach (including Hagenbach kinetic-energy corrections) for accurate viscosity-number determination.

Key topics and technical requirements

• Scope: PMMA homopolymers and copolymers (≥80% MMA) with or without additives as per ISO 8257-1.
• Solvent: Analytical-grade chloroform, stabilized with <1% ethanol, stored in a dark bottle.
• Solution concentration: 2.6 g polymer per litre (example prep: 0.26 g ±0.005 g in 100 mL flask).
• Viscometers: Ubbelohde capillary viscometers are specified as reference:
  • Type OC: capillary dia. 0.36 mm, reservoir 2 mL.
  • Type Ml (micro): capillary dia. 0.40 mm, reservoir 0.75 mL.
  • Other ISO 3105 viscometers may be used if equivalent results are demonstrated.
• Temperature control: 25 °C ± 0.05 °C bath for measurements.
• Measurement procedure: introduce solvent/solution through a fritted glass funnel (max pore 40 µm, class P40 per ISO 4793), perform 3–5 flow-time determinations for solvent and solution; repeat if variation exceeds thresholds (0.2 s for OC, 0.03 s for Ml).
• Calculations: viscosity number is calculated from measured flow times, solvent viscosity and density, polymer concentration and includes kinetic-energy (Hagenbach) corrections as described in ISO 1628-1 and annex A of this part.
• Calibration: Annex A recommends calibrating the viscometer using standard liquids (examples given: n-undecane, dichloromethane, trichloroethylene, tetrachloroethylene) and provides kinematic viscosity and density reference values for these standards.
• Intrinsic viscosity: Annex B outlines how to estimate intrinsic viscosity [η] from a single-concentration measurement using the provided relation.

Applications and who uses it

• Quality control and acceptance testing for PMMA resins used in injection molding and extrusion.
• Material characterization in R&D when comparing molecular weight-related properties (viscosity correlates with molecular weight).
• Raw-material suppliers and compounders validating batches against product specifications.
• Testing and certification laboratories requiring a standardized method for viscosity number and intrinsic viscosity measurement of MMA-based polymers.
• Useful for formulation engineers, polymer chemists and regulatory/compliance teams.

Related standards

• ISO 1628-1 - General principles for viscosity-number methods
• ISO 3105 - Glass capillary viscometers specifications
• ISO 8257-1 - PMMA designation for molding and extrusion
• ISO 4793 - Laboratory fritted filters (porosity classification)

Keywords: ISO 1628-6, PMMA, methyl methacrylate polymers, viscosity number, intrinsic viscosity, Ubbelohde viscometer, chloroform solvent, polymer testing, plastics characterization.

Standards Content (Sample)

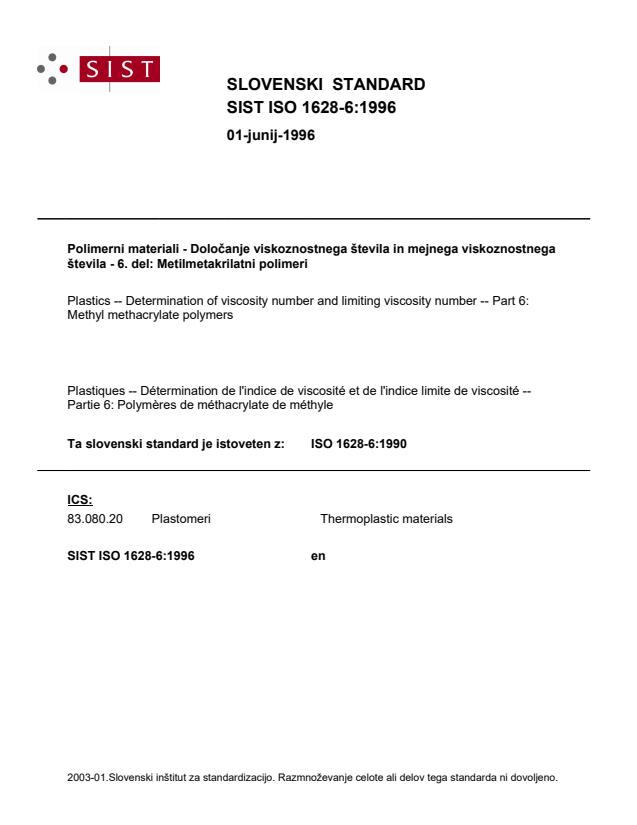

SLOVENSKI STANDARD
01-junij-1996
3ROLPHUQLPDWHULDOL'RORþDQMHYLVNR]QRVWQHJDãWHYLODLQPHMQHJDYLVNR]QRVWQHJD
ãWHYLODGHO0HWLOPHWDNULODWQLSROLPHUL
Plastics -- Determination of viscosity number and limiting viscosity number -- Part 6:
Methyl methacrylate polymers
Plastiques -- Détermination de l'indice de viscosité et de l'indice limite de viscosité --
Partie 6: Polymères de méthacrylate de méthyle
Ta slovenski standard je istoveten z: ISO 1628-6:1990
ICS:
83.080.20 Plastomeri Thermoplastic materials
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

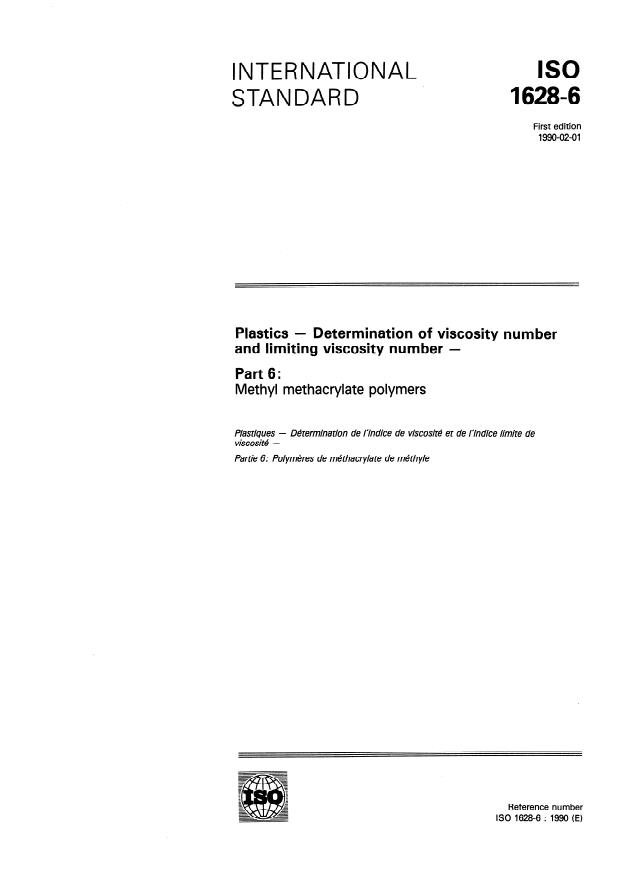

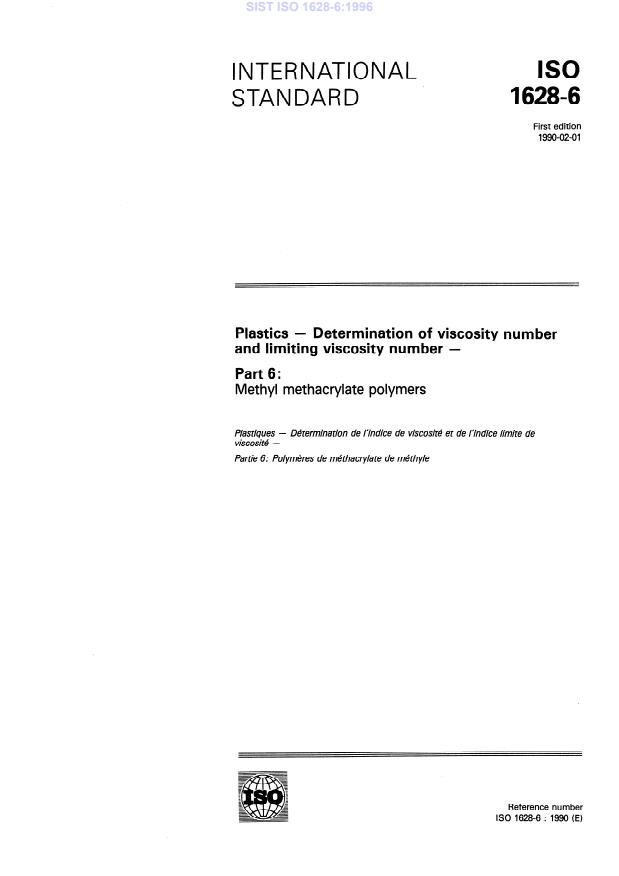

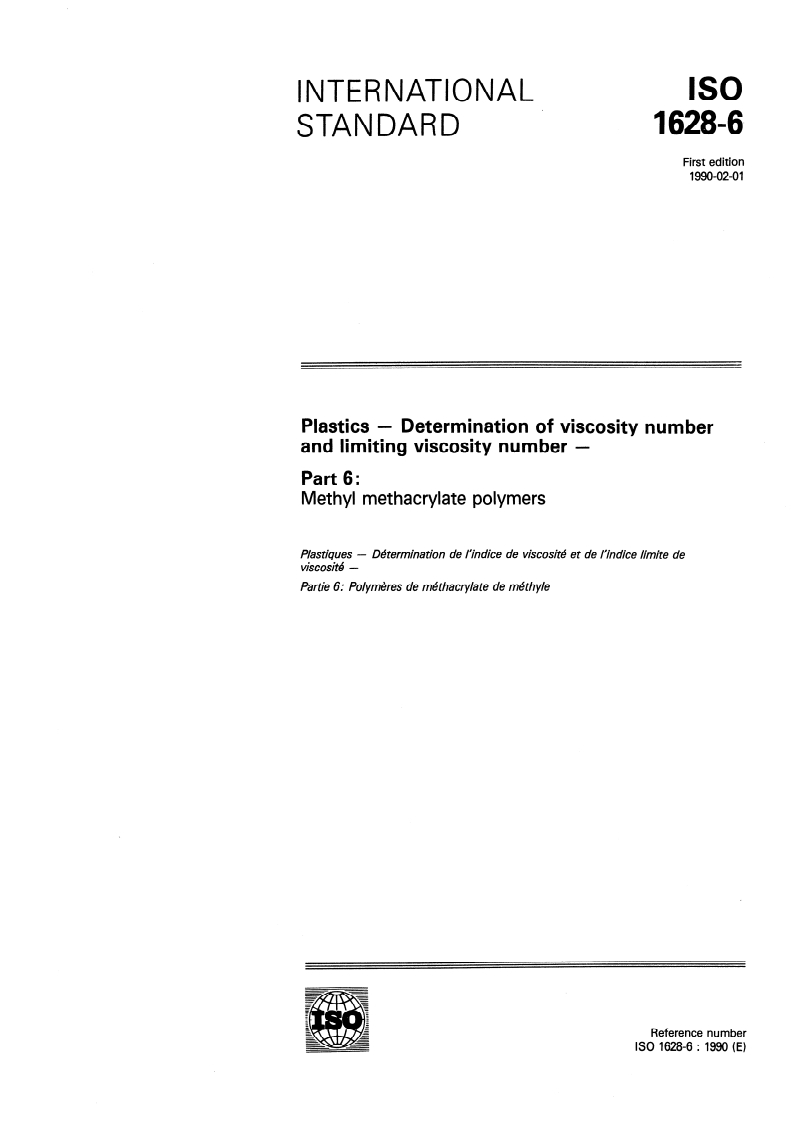

ISO
INTERNATIONAL
1628-6.
STANDARD .
First edition
1990-02-01
Plastics - Determination of viscosity number
and limiting viscosity number -
Part 6:
Methyl methacrylate polymers
Hastiques - Dt2 termination de l’indice de viscosittS et de l’indice limite de
viscositb -
Partie 6: Polymkres de mbhacrylate de m&h yle
Reference number
ISO 1628-6 : 1990 (El
ISOl628-6:199O(E)

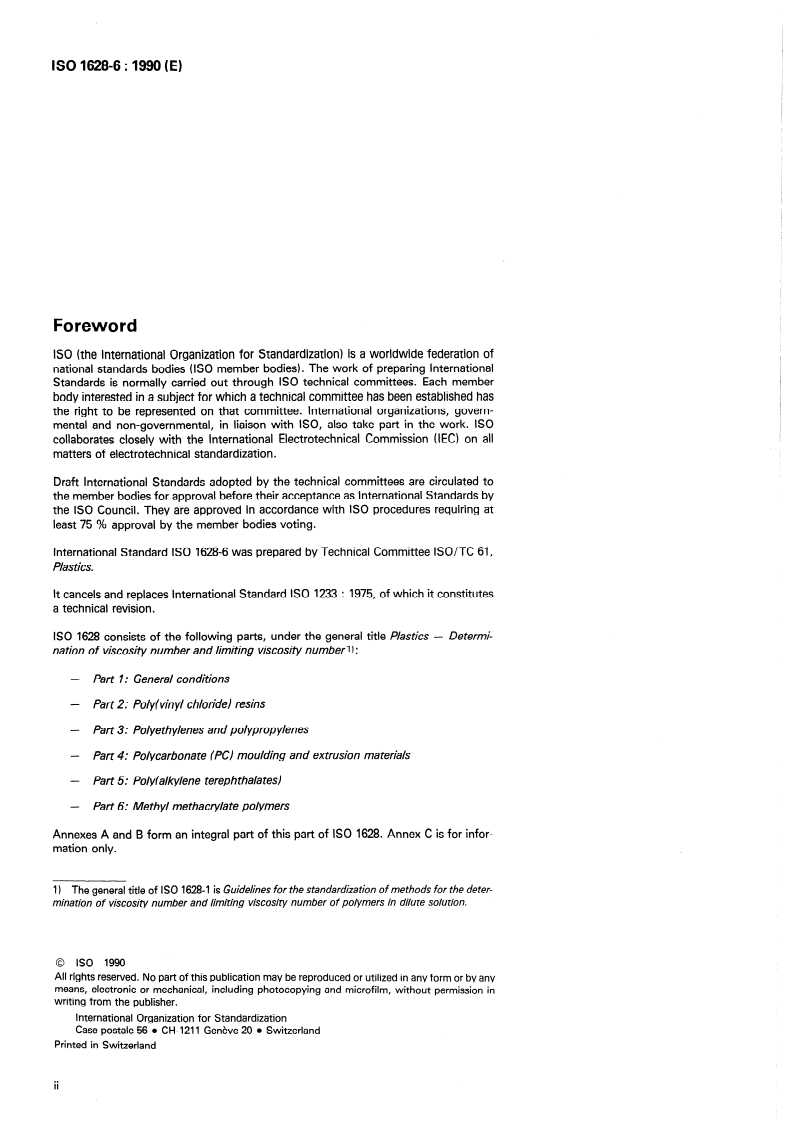

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bedies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 1628-6 was prepared by Technical Committee ISO/TC 61,
Plastics.
lt cancels and replaces International Standard ISO 1233 : 1975, of which it constitutes
a technical revision.
ISO 1628 consists of the following Parts, under the general title Plastics - Determi-
nation of viscosity number and limiting viscosity number 1) :
- Part 1: General conditions
- Part 2: Polyfvinyl chloride) resins
- Part 3: Polyeth ylenes and polyprop ylenes
- Part 4: Polycarbonate (PC) moulding and extrusion materials
- Part 5: Poly(alkylene tereph thala tes)
- Part 6: Methyl methacrylate polymers
Annexes A and B form an integral part of this part of ISO 1628. Annex C is for infor-
mation only.
the Standardkation of methods for the deter-
1) The general title of ISO 1628-1 is Guide/i.es for
number of polymers in dilute solution.
mination of viscosity number and limiting viscosity
0 ISO 1990
All rights reserved. No patt of this publication may be reproduced or utilized in any form or by any
means, electronie or mechanical, including photocopying and microfilm, without Permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii

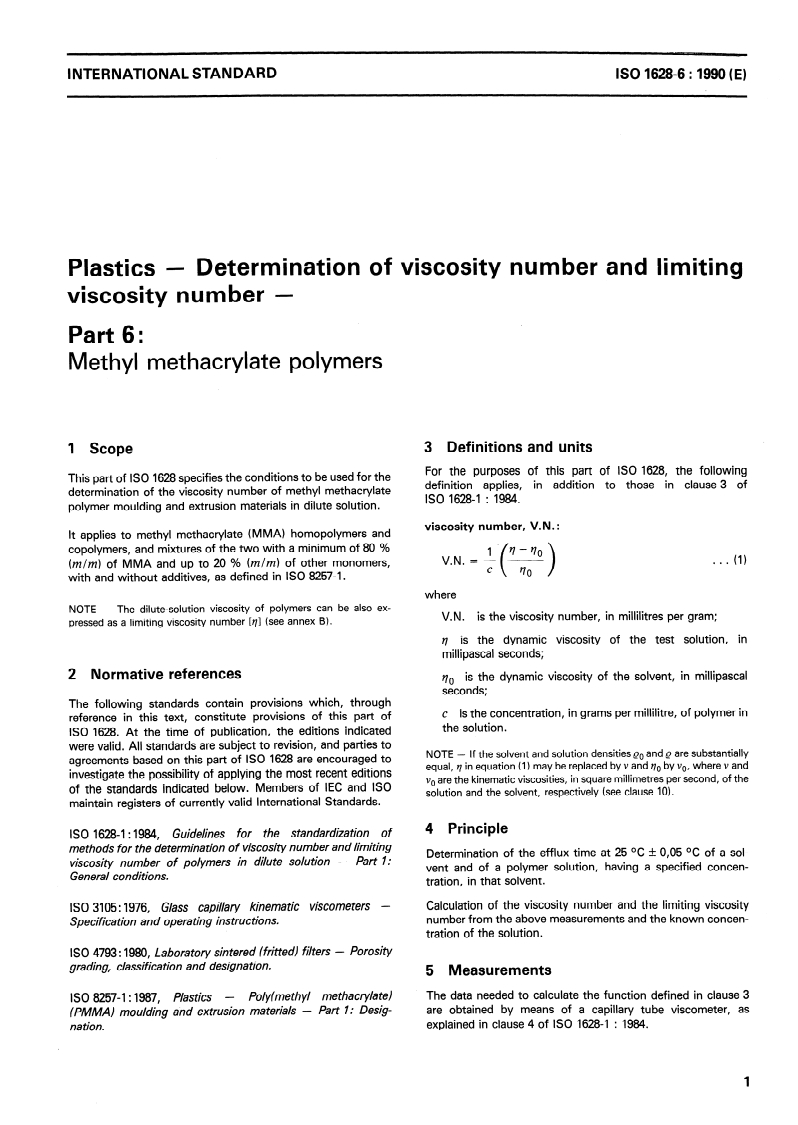

INTERNATIONAL STANDARD
ISO 1628-6 : 1990 (E)
Plastics - Determination of viscosity number and limiting
viscosity number -
Part 6:
Methyl methacrylate Polymers
1 Scope
3 Definitions and units
For the purposes of this part of ISO 1628, the following
This patt of ISO 1628 specifies the conditions to be used for the
definition applies, in addition to those in clause 3 of
determination of the viscosity number of methyl methacrylate
ISO 1628-1 : 1984.
polymer moulding and extrusion materials in dilute solution.
viscosity number, V. N. :
lt applies to methyl methacrylate (MMA) homopolymers and
copolymers, and mixtures of the two with a minimum of 80 %
r - f-70
V.N. = - -
(mlm) of MMA and up to 20 % (mlm) of other monomers, . . . (1)
C
( VO >
with and without additives, as defined in ISO 8257-1.
where
NOTE - The dilute-Solution viscosity of Polymers tan be also ex-
V. N. is the viscosity number, in millilitres per gram;
pressed as a limiting viscosity number [VI (sec annex 6).
q is the dynamic viscosity of the test Solution, in
millipascal seconds;
2 Normative references
q. is the dynamic viscosity of the solvent, in millipascal
seconds;
The following Standards contain provisions which, through
c
is the concentration, in grams per millilitre, of polymer in
reference in this text, constitute provisions of this part of
the Solution.
ISO 1628. At the time of publication, the editions indicated
were valid. All Standards are subject to revision, and Parties to
NOTE - If the solvent and Solution densities eo and Q are substantially
agreements based on this part of ISO 1628 are encouraged to
equal, q in equation (1) may be replaced by v and ylo by vo, where v and
investigate the possibility of applying the most recent editions
v. are the kinematic viscosities, in Square millimetres per second, of the
of the Standards indicated below. Members of IEC and ISO
solution and the solvent, respectively (sec clause IO).
maintain registers of currently valid International Standards.
4 Principle
ISO 1628-1 : 1984, Guidelines for the standardization of
methods for the determination of viscosity number and limiting
Determination of the efflux time at 25 OC + 0,05 OC of a sol-
viscosity number of Polymers in dilute Solution - Part 7:
vent and of a polymer Solution, having a specified concen-
General conditions.
tration, in that solvent.
I S 0 3105 : 1976, Glass capillary kinema tic viscometers - Calculation of the viscosity number and the limiting viscosity
number from the above measurements and the known concen-
Specifica tion and Opera ting instructions.
tration of the Solution.
ISO 4793 : 1980, Laboratory sintered (fritted) filters - Porosity
grading, classifica tion and designa tion.
5 Measurements
ISO 8257-1: 1987, Plastics - Polyfmethyl methacrylate) The data needed to calculate the function defined in clause 3
(PMMA) moulding and extrusion materials - Part 1: Desig- are obtained by means of a capillary tube viscometer, as
explained in clause 4 of ISO 1628-1 : 1984.
na tion.

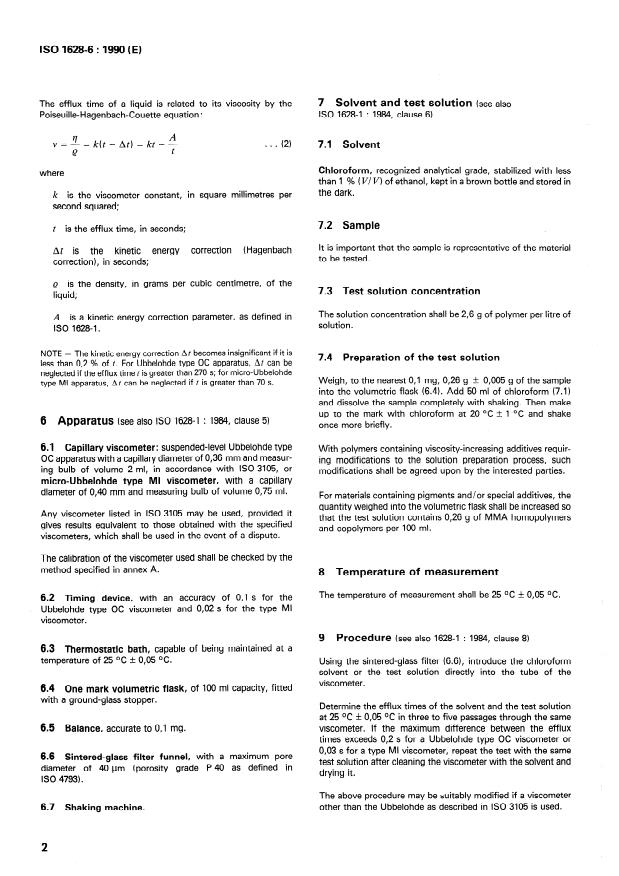

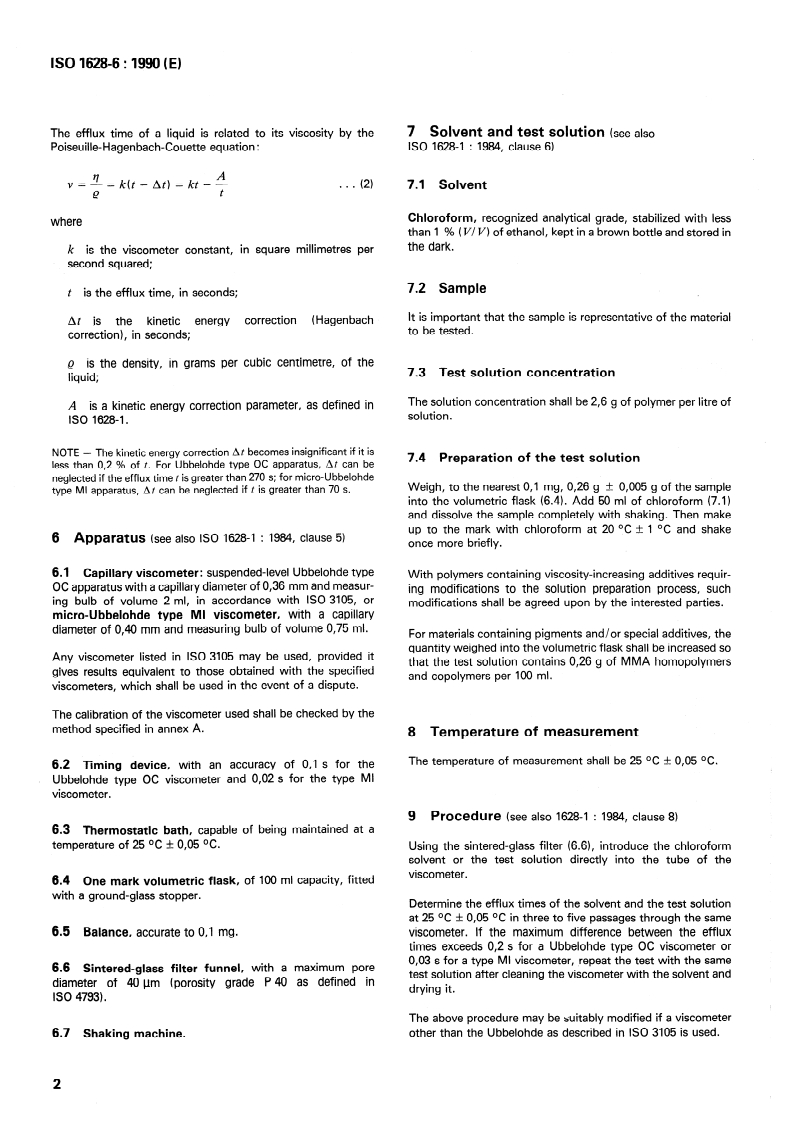

ISO 1628-6 : 1990 (E)
7 Solvent and test solution (sec also
The efflux time of a liquid is related to its viscosity by the
ISO 1628-1 : 1984, clause 6)
Poiseuille-Hagenbach-Couette equation :
A
= !!- = k(t - At) = kt - -
V . . . (2) 7.1 Solvent
t
e
Chloroform, recognized analytical grade, stabilized with less
than 1 % (V/ V) of ethanol, kept in a brown bottle and stored in
the dark.
Square millimetres
k is the viscometer constant, in
Per
second squared;
7.2 Sample
t is the efflux time, in seconds;
lt is important that the Sample is representative of the material
At .is the kinetic energy correction (Hagenbach
to be tested.
correction), in seconds;
Q is the density, in grams per cubic centimetre, of the
7.3 Test solution concentration
liquid;
The Solution concentration be 2,6 g of polymer per litre of
A is a kinetic energy correction Parameter, as defined in
Solution.
ISO 1628-1.
NOTE - The kinetic energy correction At becomes insignificant if it is
7.4 Preparation of the test solution
less than 0,2 % of t. For Ubbelohde type OC apparatus, At tan be
neglected if the efflux time t is greater than 270 s; for micro-Ubbelohde
Weigh, to the nearest 0,l mg, 0,26 g +
...

ISO
INTERNATIONAL
1628-6.
STANDARD .
First edition
1990-02-01
Plastics - Determination of viscosity number
and limiting viscosity number -
Part 6:
Methyl methacrylate polymers
Hastiques - Dt2 termination de l’indice de viscosittS et de l’indice limite de
viscositb -
Partie 6: Polymkres de mbhacrylate de m&h yle
Reference number
ISO 1628-6 : 1990 (El
ISOl628-6:199O(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bedies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 1628-6 was prepared by Technical Committee ISO/TC 61,
Plastics.
lt cancels and replaces International Standard ISO 1233 : 1975, of which it constitutes
a technical revision.
ISO 1628 consists of the following Parts, under the general title Plastics - Determi-
nation of viscosity number and limiting viscosity number 1) :
- Part 1: General conditions
- Part 2: Polyfvinyl chloride) resins
- Part 3: Polyeth ylenes and polyprop ylenes
- Part 4: Polycarbonate (PC) moulding and extrusion materials
- Part 5: Poly(alkylene tereph thala tes)
- Part 6: Methyl methacrylate polymers
Annexes A and B form an integral part of this part of ISO 1628. Annex C is for infor-
mation only.
the Standardkation of methods for the deter-
1) The general title of ISO 1628-1 is Guide/i.es for
number of polymers in dilute solution.
mination of viscosity number and limiting viscosity
0 ISO 1990
All rights reserved. No patt of this publication may be reproduced or utilized in any form or by any
means, electronie or mechanical, including photocopying and microfilm, without Permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
INTERNATIONAL STANDARD
ISO 1628-6 : 1990 (E)
Plastics - Determination of viscosity number and limiting
viscosity number -
Part 6:
Methyl methacrylate Polymers
1 Scope
3 Definitions and units
For the purposes of this part of ISO 1628, the following
This patt of ISO 1628 specifies the conditions to be used for the
definition applies, in addition to those in clause 3 of
determination of the viscosity number of methyl methacrylate
ISO 1628-1 : 1984.
polymer moulding and extrusion materials in dilute solution.
viscosity number, V. N. :
lt applies to methyl methacrylate (MMA) homopolymers and
copolymers, and mixtures of the two with a minimum of 80 %
r - f-70
V.N. = - -
(mlm) of MMA and up to 20 % (mlm) of other monomers, . . . (1)
C
( VO >
with and without additives, as defined in ISO 8257-1.
where
NOTE - The dilute-Solution viscosity of Polymers tan be also ex-
V. N. is the viscosity number, in millilitres per gram;
pressed as a limiting viscosity number [VI (sec annex 6).
q is the dynamic viscosity of the test Solution, in
millipascal seconds;
2 Normative references
q. is the dynamic viscosity of the solvent, in millipascal
seconds;
The following Standards contain provisions which, through
c
is the concentration, in grams per millilitre, of polymer in
reference in this text, constitute provisions of this part of
the Solution.
ISO 1628. At the time of publication, the editions indicated
were valid. All Standards are subject to revision, and Parties to
NOTE - If the solvent and Solution densities eo and Q are substantially
agreements based on this part of ISO 1628 are encouraged to
equal, q in equation (1) may be replaced by v and ylo by vo, where v and
investigate the possibility of applying the most recent editions
v. are the kinematic viscosities, in Square millimetres per second, of the
of the Standards indicated below. Members of IEC and ISO
solution and the solvent, respectively (sec clause IO).
maintain registers of currently valid International Standards.
4 Principle
ISO 1628-1 : 1984, Guidelines for the standardization of
methods for the determination of viscosity number and limiting
Determination of the efflux time at 25 OC + 0,05 OC of a sol-
viscosity number of Polymers in dilute Solution - Part 7:
vent and of a polymer Solution, having a specified concen-
General conditions.
tration, in that solvent.
I S 0 3105 : 1976, Glass capillary kinema tic viscometers - Calculation of the viscosity number and the limiting viscosity
number from the above measurements and the known concen-
Specifica tion and Opera ting instructions.
tration of the Solution.
ISO 4793 : 1980, Laboratory sintered (fritted) filters - Porosity
grading, classifica tion and designa tion.
5 Measurements
ISO 8257-1: 1987, Plastics - Polyfmethyl methacrylate) The data needed to calculate the function defined in clause 3
(PMMA) moulding and extrusion materials - Part 1: Desig- are obtained by means of a capillary tube viscometer, as
explained in clause 4 of ISO 1628-1 : 1984.
na tion.
ISO 1628-6 : 1990 (E)
7 Solvent and test solution (sec also
The efflux time of a liquid is related to its viscosity by the
ISO 1628-1 : 1984, clause 6)
Poiseuille-Hagenbach-Couette equation :
A
= !!- = k(t - At) = kt - -
V . . . (2) 7.1 Solvent
t
e
Chloroform, recognized analytical grade, stabilized with less
than 1 % (V/ V) of ethanol, kept in a brown bottle and stored in
the dark.
Square millimetres
k is the viscometer constant, in
Per
second squared;
7.2 Sample
t is the efflux time, in seconds;
lt is important that the Sample is representative of the material
At .is the kinetic energy correction (Hagenbach
to be tested.
correction), in seconds;
Q is the density, in grams per cubic centimetre, of the
7.3 Test solution concentration
liquid;
The Solution concentration be 2,6 g of polymer per litre of
A is a kinetic energy correction Parameter, as defined in
Solution.
ISO 1628-1.
NOTE - The kinetic energy correction At becomes insignificant if it is
7.4 Preparation of the test solution
less than 0,2 % of t. For Ubbelohde type OC apparatus, At tan be
neglected if the efflux time t is greater than 270 s; for micro-Ubbelohde
Weigh, to the nearest 0,l mg, 0,26 g + 0,005 g of the Sample
type MI apparatus, At tan be neglected if f is greater than 70 s.
into the volumetric flask (6.4). Add 50 ml of chloroform (7.1)
and dissolve the Sample completely with shaking. Then make
up to the mark with chloroform at 20 OC + 1 OC and Shake
6 Apparatus (see also ISO 1628-1 : 1984, clause 5)
once more briefly.
6.1 Capillary viscometer : suspended-level Ubbelohde type
W
...

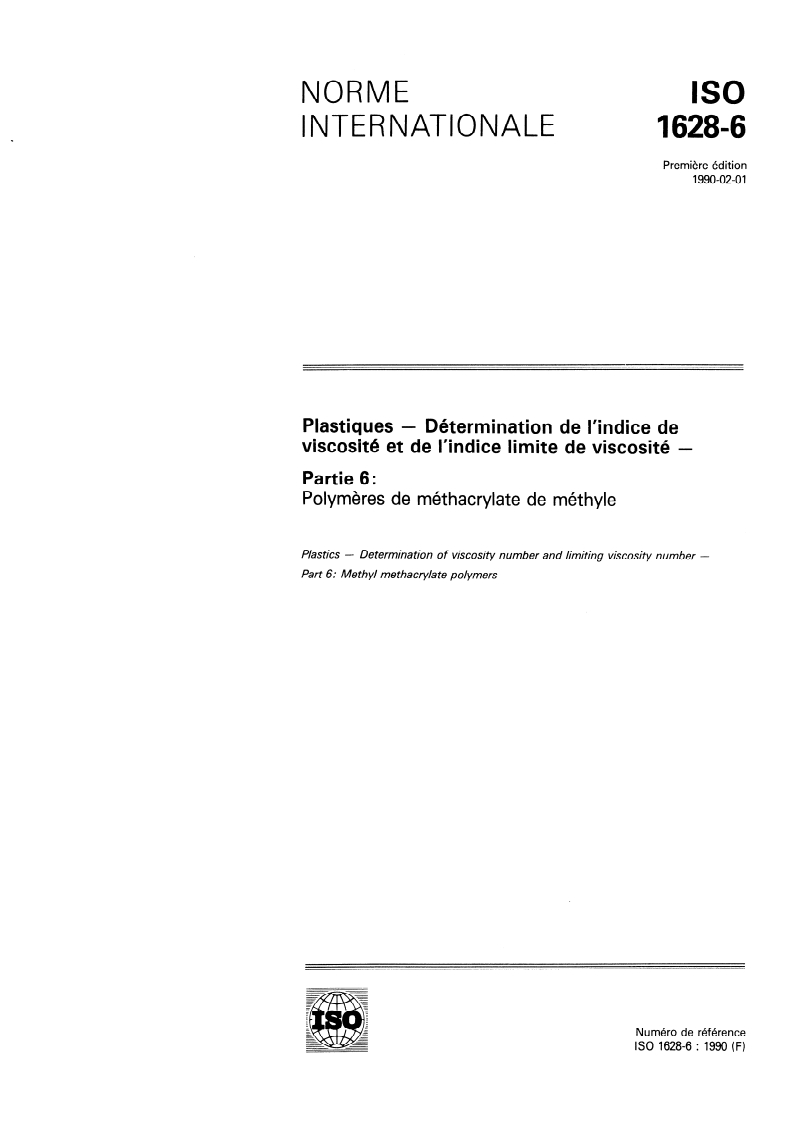

NORME
ISO
INTERNATIONALE 1628-6
Première édition
1990-02-01
Plastiques - Détermination de l’indice de
viscosité et de l’indice limite de viscosité -
Partie 6:
Polymères de méthacrylate de méthyle
Plastics - Determination of viscosity number and limiting viscosity number -
Part 6: Methyl methacrylate polymers
Numéro de référence
ISO 1628-6 : 1990 (F)

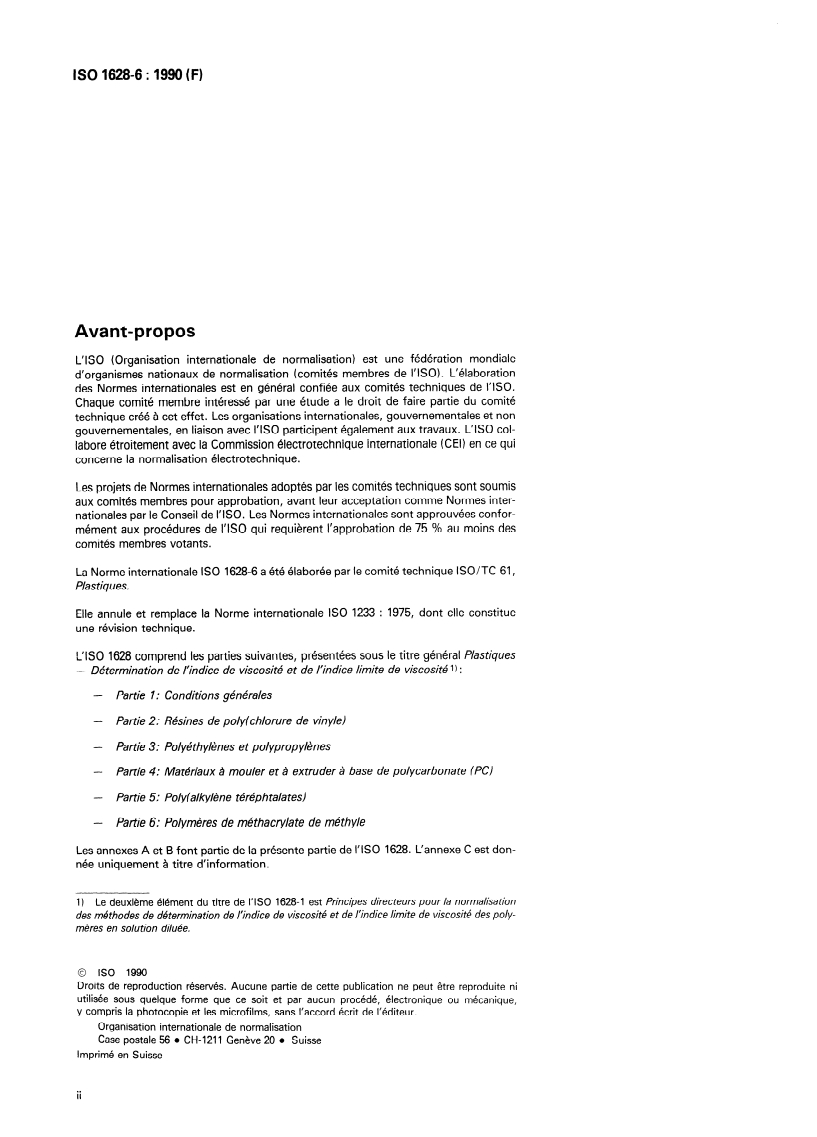

ISO1628-6:1990(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CE11 en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 1628-6 a été élaborée par le comité technique ISO/TC 61,
P/as tiques.
Elle annule et remplace la Norme internationale ISO 1233 : 1975, dont elle constitue
une révision technique.
L’ISO 1628 comprend les parties suivantes, présentées sous le titre général Plastiques
-
Détermination de l’indice de viscosité et de l’indice limite de viscosité 1) :
- Partie 1: Conditions générales
- Partie 2: Résines de polykhlorure de vinyle)
- Partie 3: Polyéthylènes et polyprop y/ènes
-
Partie 4: Matériaux à mouler et à extruder à base de polycarbonate (PC)
- Partie 5: Poly(aJkylène téréph tala tes)
- Partie 6: Polymères de méthacryla te de méth yJe
Les annexes A et B font partie de la présente partie de I’ISO 1628. L’annexe C est don-
née uniquement à titre d’information.
1) Le deuxième élément du titre de I’ISO 1628-l est Principes directeurs pour /a normakation
des méthodes de détermination de l’indice de viscosité et de l’indice limite de viscosité des poly-
mères en solution diluée.
0 ISO 1990
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii

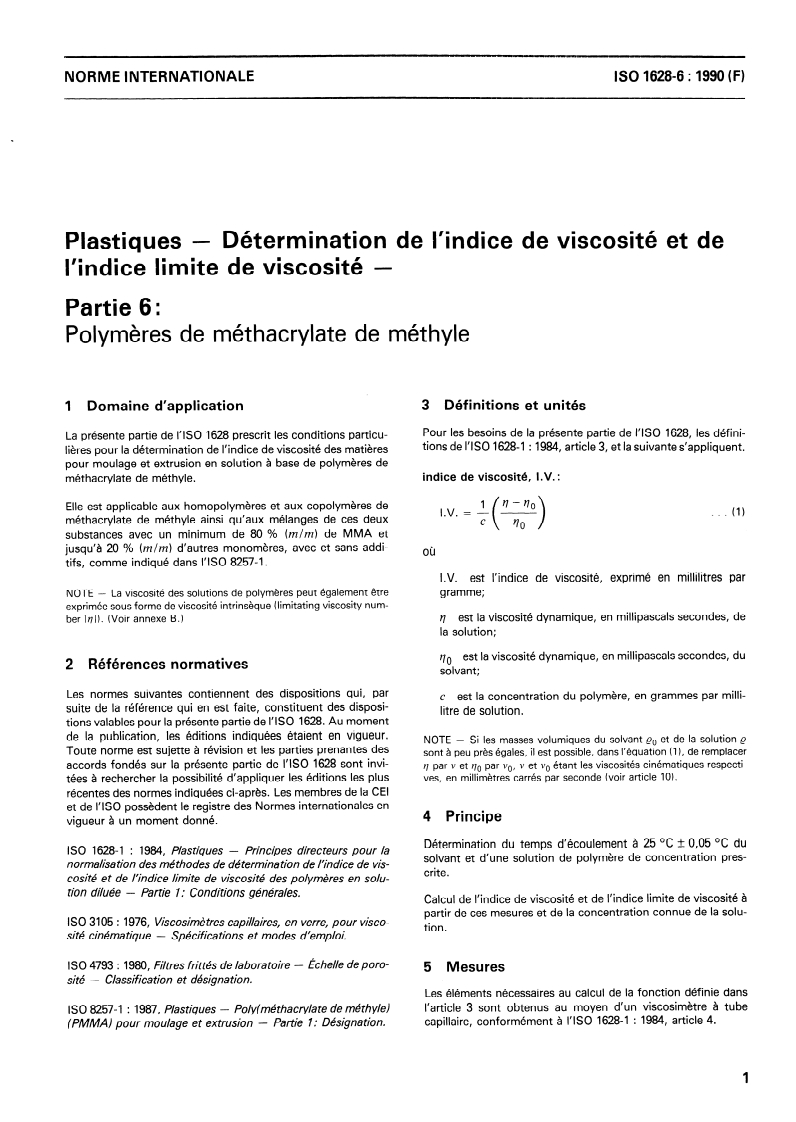

NORME INTERNATIONALE ISO 1628-6 : 1990 (FI
Plastiques - Détermination de l’indice de viscosité et de
l’indice limite de viscosité -
Partie 6:
Polymères de méthacrylate de méthyle
1 Domaine d’application 3 Définitions et unités
Pour les besoins de la présente partie de I’ISO 1628, les défini-
La présente partie de I’ISO 1628 prescrit les conditions particu-
tions de I’ISO 1628-1 : 1984, article 3, et la suivante s’appliquent.
lières pour la détermination de l’indice de viscosité des matières
pour moulage et extrusion en solution à base de polymères de
méthacrylate de méthyle. indice de viscosité, I.V. :
f? - zl()
Elle est applicable aux homopolymères et aux copolymères de
I.V. = - - . . .
(1)
méthacrylate de méthyle ainsi qu’aux mélanges de ces deux
c
VO
( >
substances avec un minimum de 80 % (mlm) de MMA et
jusqu’à 20 % (mlm) d’autres monomères, avec et sans addi-
où
tifs, comme indiqué dans I’ISO 8257-l.
I.V. est l’indice de viscosité, exprimé en millilitres par
gramme;
NOTE - La viscosité des solutions de polymères peut également être
exprimée sous forme de viscosité intrinsèque (limitating viscosity num-
y~ est la viscosité dynamique, en millipascals secondes, de
ber [VI). (Voir annexe 6.1
la solution;
vo est la viscosité dynamique, en millipascals secondes, du
2 Références normatives
solvant:
Les normes suivantes contiennent des dispositions qui, par
c est la concentration du polymère, en grammes par milli-
suite de la référence qui en est faite, constituent des disposi-
litre de solution.
tions valables pour la présente partie de I’ISO 1628. Au moment
de la publication, les éditions indiquées étaient en vigueur.
NOTE - Si les masses volumiques du solvant e. et de la solution Q
Toute norme est sujette à révision et les parties prenantes des
sont à peu près égales, il est possible, dans l’équation ( 11, de remplacer
accords fondés sur la présente partie de I’ISO 1628 sont invi- q par v et vo par vo, v et vo étant les viscosités cinématiques respecti-
tées à rechercher la possibilité d’appliquer les éditions les plus ves, en millimètres carrés par seconde (voir article 101,
récentes des normes indiquées ci-après. Les membres de la CEI
et de I’ISO possèdent le registre des Normes internationales en
4 Principe
vigueur à un moment donné.
Détermination du temps d’écoulement à 25 OC + 0,05 OC du
ISO 1628-1 : 1984, Plastiques - Principes directeurs pour la
solvant et d’une solution de polymère de concentration pres-
normalisation des méthodes de de termina tion de l’indice de vis-
crite.
cosité et de l’indice limite de viscosité des polymères en solu-
tion diluée - Partie 7: Conditions générales.
Calcul de l’indice de viscosité et de l’indice limite de viscosité à
partir de ces mesures et de la concentration connue de la solu-
ISO 3105 : 1976, Viscosimètres capillaires, en verre, pour visco-
tion.
sité cinématique - Spécifications et modes d’emploi.
ISO 4793 : 1980, Filtres frit-tés de laboratoire - Échelle de poro-
5 Mesures
sité - Classification et désignation.
Les éléments nécessaires au calcul de la fonction définie dans
l’article 3 sont obtenus au moyen d’un viscosimètre à tube
ISO 8257-l : 1987, Plastiques - Poly(méthacrylate de méthyle)
capillaire, conformément à I’ISO 1628-1 : 1984, article 4.
(PMMA) pour moulage et extrusion - Partie 1: Désignation=

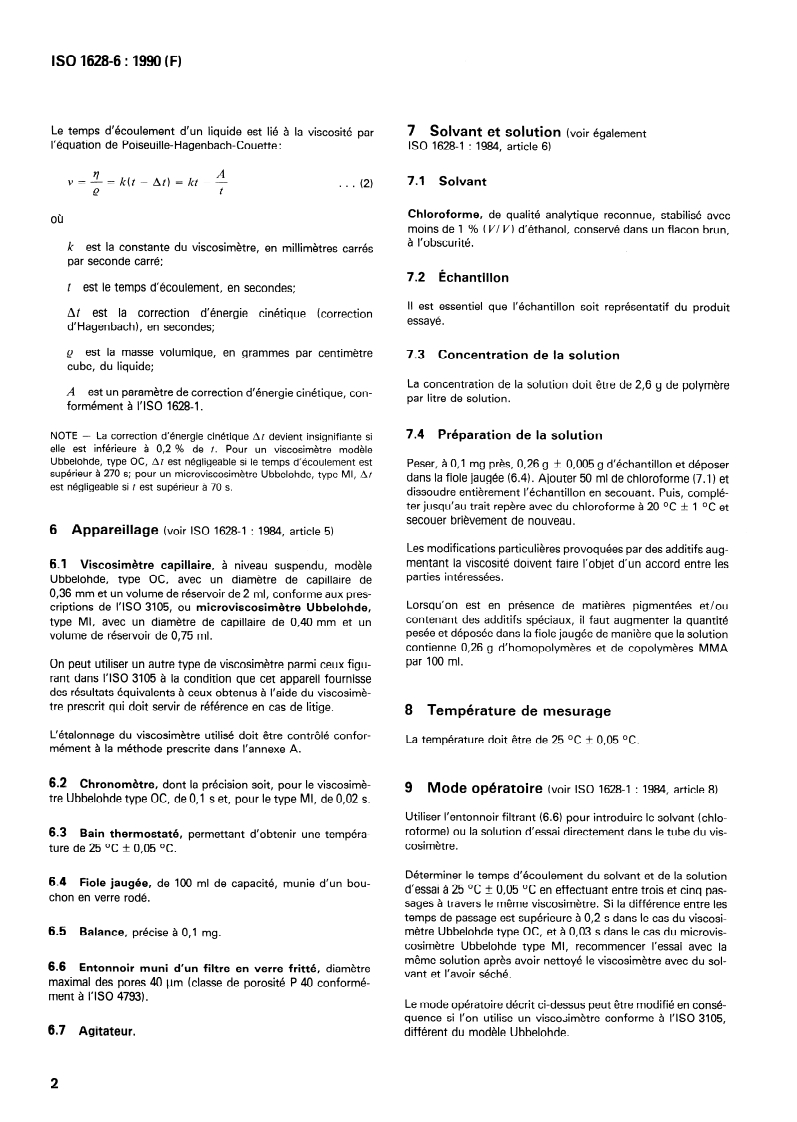

ISO 1628-6: 1990 (F)
Le temps d’écoulement d’un liquide est lié à la viscosité par
7 Solvant et solution (voir également
l’équation de Poiseuille-Hagenbach-Couette :
ISO 1628-1 : 1984, article 6)
A
V = -? = k(t - ht) = kt - - 7.1 Solvant
. . .
t
Q
Chloroforme, de qualité analytique reconnue, stabilisé avec
où
moins de 1 % (V/ V) d’éthanol, conservé dans un flacon brun,
à l’obscurité.
k est la constante du viscosimètre, en millimètres carrés
par seconde carré;
7.2 Échantillon
t est le temps d’écoulement, en secondes;
II est essentiel que l’échantillon soit représentatif du produit
At est la correction d’énergie cinétique (correction
essayé.
d’Hagenbach), en secondes;
Q est la masse volumique, en grammes par centimètre
7.3 Concentration de la solution
cube, du liquide;
La concentration de la solution doit être de 2,6 g de polymère
A est un paramètre de correction d’énergie cinétique, con-
par litre de solution.
formément à I’ISO 1628-1.
7.4 Préparation de la solution
NOTE - La correction d’énergie cinétique ht devient insignifiante si
elle est inférieure à 0,2 % de t. Pour un viscosimètre modèle
Ubbelohde, type OC, ht est négligeable si le temps d’écoulement est
Peser, à 0,l mg près, 0,26 g + 0,005 g d’échantillon et déposer
supérieur à 270 s; pour un microviscosimètre Ubbelohde, type Ml, ht
dans la fiole jaugée (6.4). Ajouter 50 ml de chloroforme (7.1) et
est négligeable si t est supérieur à 70 s.
dissoudre entièrement l’échantillon en secouant. Puis, complé-
ter jusqu’au trait repère avec du chloroforme à 20 OC ir 1 OC et
secouer brièvement de nouveau.
6 Appareillage (voir ISO 1628-1 : 1984, article 5)
Les modifications particulières provoquées par des additifs aug-
mentant la viscosité doivent faire l’objet d’un accord entre les
6.1 Viscosimètre capillaire, à niveau suspendu, modèle
parties intéressées.
Ubbelohde, type OC, avec un diamètre de capi
...

NORME
ISO
INTERNATIONALE 1628-6
Première édition
1990-02-01
Plastiques - Détermination de l’indice de
viscosité et de l’indice limite de viscosité -
Partie 6:
Polymères de méthacrylate de méthyle
Plastics - Determination of viscosity number and limiting viscosity number -
Part 6: Methyl methacrylate polymers
Numéro de référence
ISO 1628-6 : 1990 (F)
ISO1628-6:1990(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CE11 en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 1628-6 a été élaborée par le comité technique ISO/TC 61,
P/as tiques.
Elle annule et remplace la Norme internationale ISO 1233 : 1975, dont elle constitue
une révision technique.
L’ISO 1628 comprend les parties suivantes, présentées sous le titre général Plastiques
-
Détermination de l’indice de viscosité et de l’indice limite de viscosité 1) :
- Partie 1: Conditions générales
- Partie 2: Résines de polykhlorure de vinyle)
- Partie 3: Polyéthylènes et polyprop y/ènes
-
Partie 4: Matériaux à mouler et à extruder à base de polycarbonate (PC)
- Partie 5: Poly(aJkylène téréph tala tes)
- Partie 6: Polymères de méthacryla te de méth yJe
Les annexes A et B font partie de la présente partie de I’ISO 1628. L’annexe C est don-
née uniquement à titre d’information.
1) Le deuxième élément du titre de I’ISO 1628-l est Principes directeurs pour /a normakation
des méthodes de détermination de l’indice de viscosité et de l’indice limite de viscosité des poly-
mères en solution diluée.
0 ISO 1990
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
NORME INTERNATIONALE ISO 1628-6 : 1990 (FI
Plastiques - Détermination de l’indice de viscosité et de
l’indice limite de viscosité -
Partie 6:
Polymères de méthacrylate de méthyle
1 Domaine d’application 3 Définitions et unités
Pour les besoins de la présente partie de I’ISO 1628, les défini-
La présente partie de I’ISO 1628 prescrit les conditions particu-
tions de I’ISO 1628-1 : 1984, article 3, et la suivante s’appliquent.
lières pour la détermination de l’indice de viscosité des matières
pour moulage et extrusion en solution à base de polymères de
méthacrylate de méthyle. indice de viscosité, I.V. :
f? - zl()
Elle est applicable aux homopolymères et aux copolymères de
I.V. = - - . . .
(1)
méthacrylate de méthyle ainsi qu’aux mélanges de ces deux
c
VO
( >
substances avec un minimum de 80 % (mlm) de MMA et
jusqu’à 20 % (mlm) d’autres monomères, avec et sans addi-
où
tifs, comme indiqué dans I’ISO 8257-l.
I.V. est l’indice de viscosité, exprimé en millilitres par
gramme;
NOTE - La viscosité des solutions de polymères peut également être
exprimée sous forme de viscosité intrinsèque (limitating viscosity num-
y~ est la viscosité dynamique, en millipascals secondes, de
ber [VI). (Voir annexe 6.1
la solution;
vo est la viscosité dynamique, en millipascals secondes, du
2 Références normatives
solvant:
Les normes suivantes contiennent des dispositions qui, par
c est la concentration du polymère, en grammes par milli-
suite de la référence qui en est faite, constituent des disposi-
litre de solution.
tions valables pour la présente partie de I’ISO 1628. Au moment
de la publication, les éditions indiquées étaient en vigueur.
NOTE - Si les masses volumiques du solvant e. et de la solution Q
Toute norme est sujette à révision et les parties prenantes des
sont à peu près égales, il est possible, dans l’équation ( 11, de remplacer
accords fondés sur la présente partie de I’ISO 1628 sont invi- q par v et vo par vo, v et vo étant les viscosités cinématiques respecti-
tées à rechercher la possibilité d’appliquer les éditions les plus ves, en millimètres carrés par seconde (voir article 101,
récentes des normes indiquées ci-après. Les membres de la CEI
et de I’ISO possèdent le registre des Normes internationales en
4 Principe
vigueur à un moment donné.
Détermination du temps d’écoulement à 25 OC + 0,05 OC du
ISO 1628-1 : 1984, Plastiques - Principes directeurs pour la
solvant et d’une solution de polymère de concentration pres-
normalisation des méthodes de de termina tion de l’indice de vis-
crite.
cosité et de l’indice limite de viscosité des polymères en solu-
tion diluée - Partie 7: Conditions générales.
Calcul de l’indice de viscosité et de l’indice limite de viscosité à
partir de ces mesures et de la concentration connue de la solu-
ISO 3105 : 1976, Viscosimètres capillaires, en verre, pour visco-
tion.
sité cinématique - Spécifications et modes d’emploi.
ISO 4793 : 1980, Filtres frit-tés de laboratoire - Échelle de poro-
5 Mesures
sité - Classification et désignation.
Les éléments nécessaires au calcul de la fonction définie dans
l’article 3 sont obtenus au moyen d’un viscosimètre à tube
ISO 8257-l : 1987, Plastiques - Poly(méthacrylate de méthyle)
capillaire, conformément à I’ISO 1628-1 : 1984, article 4.
(PMMA) pour moulage et extrusion - Partie 1: Désignation=
ISO 1628-6: 1990 (F)
Le temps d’écoulement d’un liquide est lié à la viscosité par
7 Solvant et solution (voir également
l’équation de Poiseuille-Hagenbach-Couette :
ISO 1628-1 : 1984, article 6)
A
V = -? = k(t - ht) = kt - - 7.1 Solvant
. . .
t
Q
Chloroforme, de qualité analytique reconnue, stabilisé avec
où
moins de 1 % (V/ V) d’éthanol, conservé dans un flacon brun,
à l’obscurité.
k est la constante du viscosimètre, en millimètres carrés
par seconde carré;
7.2 Échantillon
t est le temps d’écoulement, en secondes;
II est essentiel que l’échantillon soit représentatif du produit
At est la correction d’énergie cinétique (correction
essayé.
d’Hagenbach), en secondes;
Q est la masse volumique, en grammes par centimètre
7.3 Concentration de la solution
cube, du liquide;
La concentration de la solution doit être de 2,6 g de polymère
A est un paramètre de correction d’énergie cinétique, con-
par litre de solution.
formément à I’ISO 1628-1.
7.4 Préparation de la solution
NOTE - La correction d’énergie cinétique ht devient insignifiante si
elle est inférieure à 0,2 % de t. Pour un viscosimètre modèle
Ubbelohde, type OC, ht est négligeable si le temps d’écoulement est
Peser, à 0,l mg près, 0,26 g + 0,005 g d’échantillon et déposer
supérieur à 270 s; pour un microviscosimètre Ubbelohde, type Ml, ht
dans la fiole jaugée (6.4). Ajouter 50 ml de chloroforme (7.1) et
est négligeable si t est supérieur à 70 s.
dissoudre entièrement l’échantillon en secouant. Puis, complé-
ter jusqu’au trait repère avec du chloroforme à 20 OC ir 1 OC et
secouer brièvement de nouveau.
6 Appareillage (voir ISO 1628-1 : 1984, article 5)
Les modifications particulières provoquées par des additifs aug-
mentant la viscosité doivent faire l’objet d’un accord entre les
6.1 Viscosimètre capillaire, à niveau suspendu, modèle
parties intéressées.
Ubbelohde, type OC, avec un diamètre de capi
...
