ISO 1947:1973
(Main)System of cone tolerances for conical workpieces from C = 1:3 to 1:500 and lengths from 6 to 630 mm
System of cone tolerances for conical workpieces from C = 1:3 to 1:500 and lengths from 6 to 630 mm
Système de tolérances de conicité pour pièces coniques de conicité C = 1:3 à 1:500 et de longueur 6 à 630 mm
General Information
Standards Content (Sample)
,e=*

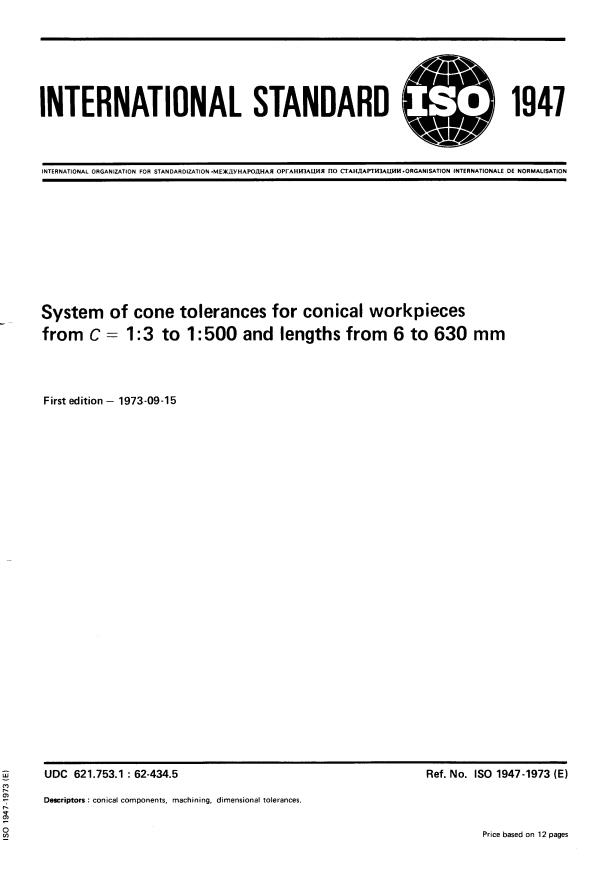

INTERNATIONAL STANDARD @ ‘ai& 1947
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION MEXAYHAPOnHAR OPiAHHJAUWR no CTAHMPTH3AUHH.ORGANISATlON INTERNATIONALE DE NORMALISATION
System of cone tolerances for conical workpieces
L
from C = 1:3 to 1:500 and lengths from 6 to 630 mm
First edition - 1973-09-15
UDC 621.753.1 : 62-434.5 Ref. No. IS0 1947-1973 (E)
Descriptors : conical components, machining, dimensional tolerances.
Price based on 12 pages
FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
International Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the IS0 Council.
International Standard IS0 1947 was drawn up by Technical Committee ISO/TC 3,
Limits and fits, and circulated to the Member Bodies in April 1970.
It has been approved by the Member Bodies of the following countries :
Austria Greece South Africa, Rep. of
Belgium Hungary Spain
Brazil India Sweden
Ireland Switzerland
Canada
Chile Israel Thailand
Czechoslovakia Italy United Kingdom
Egypt, Arab Rep. of Japan U.S.S.R.
Germany Portugal
The Member Bodies of the following countries expressed disapproval of the
document on technical grounds :
Australia
France
O Intemational Organization for Standardization, 1973 0 '
Printed in Switzerland
ii

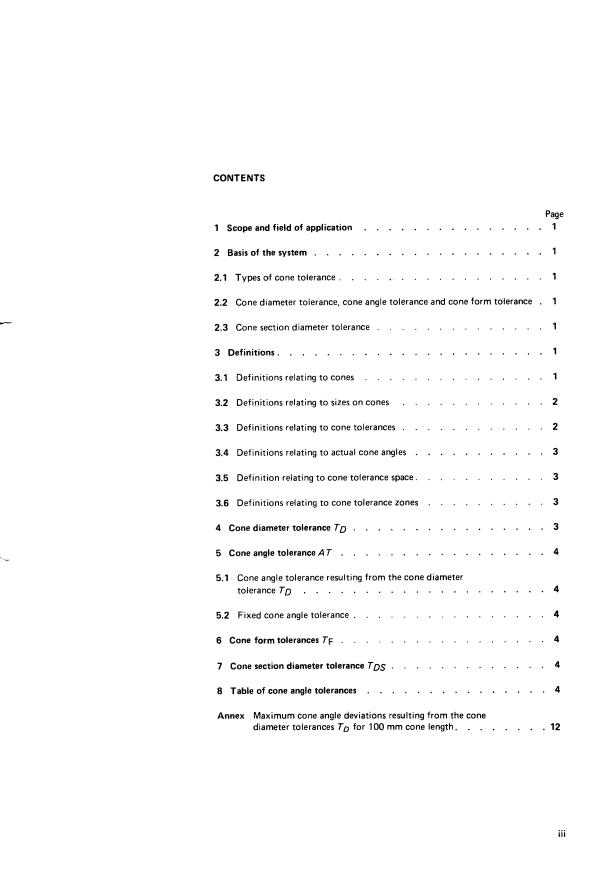

CONTENTS
Page
1 Scope and field of application . 1
2 Basis of the system . 1
2.1 Types of cone tolerance . 1
2.2 Cone diameter tolerance. cone angle tolerance and cone form tolerance . 1
2.3 Cone section diameter tolerance . 1
3 Definitions . 1
3.1 Definitions relating to cones . 1
3.2 Definitions relating to sizes on cones . 2
3.3 Definitions relating to cone tolerances . 2
3.4 Definitions relating to actual cone angles . 3
3.5 Definition relating to cone tolerance space . 3
3.6 Definitions relating to cone tolerance zones . 3
4 Cone diameter tolerance TD . 3
5 Cone angle tolerance A T . 4
5.1 Cone angle tolerance resulting from the cone diameter
tolerance TD . 4
5.2 Fixed cone angle tolerance . 4
6 Cone form tolerances TF . 4
7 Cone section diameter tolerance TDS . 4
8 Table of cone angle tolerances . 4
Annex Maximum cone angle deviations resulting from the cone
diameter tolerances To for 100 mm cone length . 12
iii
INTERNATIONAL STANDARD IS0 1947-1973 (E)
System of cone tolerances for conical workpieces
from c = l:3 to 1:500 and lengths from 6 to 630 mm
2.2 Cone diameter tolerance, cone angle tolerance and
1 SCOPE AND FIELD OF APPLICATION
cone form tolerance
This International Standard specifies a cone tolerance
system which applies to rigid conical workpieces for which
Normal cases will be handled by application of the cone
the length of the generator can be considered as practically
diameter tolerance To only. It includes the two tolerances
equal to the basic cone length; this applies in the case of
of the types b) and c). This means that the deviations of
cones having a rate of taper C = 1 :3 to 1 :500.')
these two types may, in principle, utilize the whole
tolerance space given by the cone diameter tolerance T,,.
The appropriate tolerances of this International Standard
can also be used for prismatic workpieces, for example
In case of stronger requirements, the cone angle tolerance
wedges.
and the cone form tolerance may be reduced within the
cone diameter tolerance To by means of supplementary
For the system of cone fits, see IS0 . . . .*)
instructions. In this case likewise, no point on the conical
surface is permitted to lie outside the limit cones given
For dimensioning and tolerancing cones on drawings, see
by To.
IS0 3040, Technical drawings - Dimensions and
toierancing cones. 3)
In practice, all types of tolerance generally exist at the same
time and, as far as normal cases are concerned, each
For general information on tolerances of form and of
tolerance may occupy a part of the cone diameter
position, see ISO/R 1101, Tolerances of form and of
tolerance To only in such a way that no point on the
position - Part I : Generalities, symbols, indications on
conical surface lies outside the tolerance space. In other
drawings.
words, no point on the conical surface is permitted to lie
For cone tolerances for rolling bearings, see ISO/R 492,
outside the limit cones.
Rolling bearings - Radial bearings - Tolerances.
2.3 Cone section diameter tolerance
The verification of cones will be the subject of a future
If for functional reasons the cone diameter tolerance is
document.
required in a defined section, then the cone diameter
tolerance TDS (tolerance type d)) must be indicated. In this
2 BASIS OF THE SYSTEM
case, it is also necessary to indicate the cone angle
tolerance.
2.1 Types of cone tolerance
If general tolerances for the cone angle are specified, for
example in an international document, and if it is referred
The following four types of tolerance provide the basis of
to this tolerance, then it is not necessary to indicate special
the cone tolerance system :
cone angle tolerances.
a) cone diameter tolerance T,,, valid for all cone
diameters within the cone length L ;
3 DEFINITIONS
b) cone angle tolerance AT, given in angular or linear
dimensions (AT, or AT,,);
3.1 DEFINITIONS RELATING TO CONES
c) cone form tolerance T, (tolerances for the
straightness of the generator and for the roundness of 3.1.1 cone : A conical surface or a conical workpiece (see
Figure 1). defined by its geometrical dimensions.
the section);
In the absence of any indication concerning the geometrical
d) cone section diameter tolerance Tos, given for the
cone diameter in a defined section. It is valid for the form, "cone" is understood to mean a straight circular cone
cone diameter of this section only. or truncated cone.
1) For cones of 1 : 3 up to 1 : 500, the length of the generator and the cone length may be regarded as equal, since these lengths give
differences in cone angle tolerances of less than 2 %.
2) in preparation.
3) At present at the stage of draft.
IS0 1947-1973 (E)
3.2.3 actual cone diameter da : The distance between two
3.1.2 conical surface: A surface of revolution which is
parallel tangents to the intersection line of the surface of
formed by rotating a straight line (generator) around an
axis with the straight line intersecting this axis at the apex the actual cone with a defined plane normal to the cone
(see Figure 1). axis (see Figure 5).
The parts of this infinite conical surface are also known as
3.2.4 limit cone diameters: The diameters of the limit
conical surfaces or cones. Similarly, “cone” is also the
cones in each section in a plane normal to the axis (see
abbreviated designation of a truncated cone.
Figure 8).
3.1.3 conical workpiece: A workpiece ’or portion of a
3.2.5 basic cone length L : The distance in the axial
workpiece the main part of which is a conical surface (see
a cone (see
direction between two limiting ends of
Figures 2 and 3).
Figures 4 and 6).
3.1.4 external cone : A cone which limits the outside form 3.2.6 basic cone angle a : The angle formed by the two
of a conical feature of a workpiece (see Figures 2 and 6). generators of the basic cone in a section in the axial plane
(see Figure 7).
3.1.5 internal cone: A cone which limits the inside form
3.2.7 limit cone angles : The largest and the smallest cone
of a conical feature of a workpiece (see Figures 3 and 6).
angles resulting from the basic cone angle a and the@-,
position and magnitude of the cone angle tolerance (see
3.1.6 basic cone : The geometrically ideal conical surface
Figure 10). )
which is given by its geometrical dimensions. These are
either
32.8 cone generating angle al2 : The angle contained
a) a basic cone diameter, the basic cone length and the between a generator and the cone axis (see Figure 7).
basic rate of taper or the basic cone angle, or
The generating angle is equal to half the basic cone angle a.
b) two basic cone diameters and the basic cone lengtn
(see Figure 4).
3.2.9 rate of taper C : The ratio of the difference between
the cone diameters D and d to the cone length L.
3.1.7 actual cone : That cone the conical surface of which
D-d a
has been found by measurement (see Figure 5).
c=-- - 2 tan -
L 2
3.1.8 limit cones: The geometrically ideal coaxial The rate of taper is often indicated by the expressions 1 : x
surfaces, having the same basic cone angle, which result or l/x and “Cone 1 : x” for short. For example, C = 1 : 20
from the basic cone and the cone diameter tolerances. The means that a diameter difference D - d of 1 mm occurs an
difference between the largest and the smallest cone axial distance L of 20 mm between the cone diameters D
diameters is the same in all sections normal to the cone axis and d.
(see Figure 8).
a3 DEFINITIONS RELATING TO CONE TOLERANCES
The surfaces of the limit cones may be made to coincide by
axial displacement.
3.3.1 cone tolerance system: A system containing the
cone diameter tolerances, the cone angle tolerances and the
3.1.9 wr: The line of intersection of the conical
tolerances on the cone form of the generator and the
surface with a section in the axial plane (see Figures 1
circumferential line of the section normal to the cone axis.
and 6).
3.3.2 cone diameter tolerance T . The difference
o.
DEFINITIONS RELATING TO SIZES ON CONES
between the largest and smallest permissible cone diameters
in any section, i.e. between the limit cones (see Figure 8).
3.2.1 COMI diametw: The distance between two parallel
lines tangent to the intersection of the circular conical
3.3.3 cone angie tolerance A TI) : The difference between
surface with a plane normal to the cone axis.
the largest and smallest permissible cone angles (see
Figures 10 and 15).
3.2.2 basic cone diameters are as follows : (see Figure 4)
3.3.4 cone form tolerances T, :
a) the largest cone diameter D, or
b) the smallest cone diameter d, or
3.3.4.1 tolerance on the straightness of the generator:
The distance between two parallel, straight lines between
c) the cone diameter d, at a place determined by its
position in the axial direction. which the actual generator must lie (see Figure 8).
1) AT = angle tolerance.
IS0 1947-1973 (E)
3.6.2 tolerance zone for the cone angle: A fan-shaped
The actual value for the error on straightness is taken as the
zone within the limit cone angles.
distance between two parallel straight lines touching the
actual generator, and so placed that the distance between
The inclination of the limit cones can be indicated by plus,
them is a minimum.
minus or plus/minus for the cone angle tolerances (see
Figure 12). For the indication of plus/minus, the values can
3.3.4.2 tolerance on the roundness of the section: The
be different.
distance between two coplanar concentric circles in a
section normal to the axis between which the actual cone
3.6.3 tolerance zone for the straightness of the generator :
section must be situated (see Figure 9).
In a graphic representation, that zone (band), situated in
The actual value for the error on roundness is taken as the
any axial plane section and disposed on each side of the
distance between two coplanar concentric circles which
cone axis, which is determined by the form tolerance of the
touch the actual line of any section normal to the axis.
generators (see Figure 8).
As this zone is smaller than that referred to in 3.6.1, it only
3.3.5 cone section diameter tolerance Tps : The
applies if the tolerance on the straightness of the generator
difference between the largest and smallest permissible cone
is reduced with respect to the cone diameter tolerance
diameters in a defined section (see Figure 17).
zone. The actual generator has to be situated anywhere
within a tolerance zone given by the tolerance for the
3.4 DEFINITIONS RELATING TO ACTUAL CONE ANGLES
straightness.
3.4.1 actual cone angle: In any axial plane section, the
3.6.4 tolerance zone for the roundness of the section : In
angle between the two pairs of parallel straight lines that
a graphic representation, the zone lying in a section normal
enclose the form errors of the two generators in such a way
to the cone axis and formed by concentric circles (see
that the maximum distance between them is the least
Figure 9).
possible value (see Figure 11 1.
As this zone is narrower than that referred to in 3.6.1, it
For a given cone, there is not only one actual cone angle;
only applies if the tolerance for the roundness of the
for cones having deviations of roundness, the actual cone
section is reduced with respect to the cone diameter
angle will be different in different axial planes (see a, and
tolerance zone. The contour has to be situated anywhere
a2 in Figure 11).
within a tolerance zone given by the tolerance for the
roundness of the section.
3.4.2 average actual cone angle : The arithmetical average
value of the actual cone angle measured in accordance with
3.4.1 in several equally distributed axial plane sections.
3.6.5 cone section diameter tolerance zone : The tolerance
zone for the cone diameter in a defined section.
Amongst the axial planes chosen, one at least shall cover
the greatest deviation of roundness from the circle line of
It appears in that case if the cone diameter tolerance is
the cone diameter.
indicated for a fixed diameter only.
3.5 DEFINITION RELATING TO CONE TOLERANCE SPACE
3.5.1 cone tolerance space: For the conical surface, the
4 CONE DIAMETER TOLERANCE TD
space between the two limit cones.
Cone tolerance space includes all the tolerances referred to
In general, the choice of the cone diameter tolerance TD is
in 3.3. It may be represented by tolerance zones in two
based on the large cone diameter D. It is selected from the
plane sections (see Figures 8 and 9).
IS0 standard IT tolerances and applies over the w
...
NORME INTERNATIONALE 1947
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION *MEX.L!YHAPOLIHAR OPiAHMMUMR no CTAHAAFTH3AiIHH -0RGANISAT1ON INTERNATIONALE DE NORMALISATION
I
Système de tolérances de conicité pour pieces coniques de
L
conicité C = 1:3 a 1:500 et de longueur 6 a 630 mm
Première édition - 1973-09-15
CDU 621.753.1 : 62-434.5 Réf. NO : IS0 1947-1973 (F)
Descripteurs : pièce conique, usinage, tolérance de dimension.
Prix basé sur 12 pages
AVANT-PROPOS
IS0 (Organisation Internationale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I'ISO.
La Norme Internationale IS0 1947 a été établie par le Comité Technique ISO/TC 3,
Ajustements, et soumise aux Comités Membres en avril 1970.
Elle a été approuvée par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d' Espagne Portugal
Allemagne Grèce Royaume-Uni
Autriche Hongrie Suède
Inde Suisse
Belgique
Irlande Tchécoslovaquie
Brésil
Israël Thaïlande
Canada
Chili Italie U.R.S.S.
Egypte, Rép. arabe d' Japon
Les Comités Membres des pays suivants ont désapprouvé le document pour des
raisons techniques :
Australie
France
Q Orgmnirrtion Intarutionale da Normalisation, 1973 O
Imprimé en Suisse

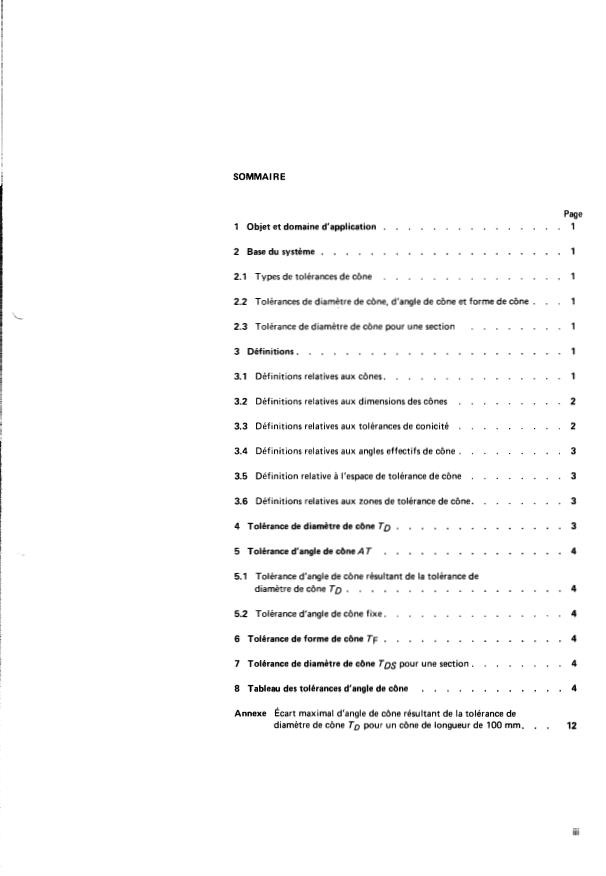

SOMMAI RE
Page
1 Objet et domaine d'application . 1
2 Basedusystème . 1
2.1 Types de tolérances de cône . 1
2.2 Tolérances de diamètre de cône. d'angle de cône et forme de cône . 1
L-
2.3 Tolérance de diamètre de cône pour une section . 1
3 Définitions . 1
3.1 Définitions relatives aux cônes . 1
3.2 Définitions relatives aux dimensions des cônes . 2
3.3 Définitions relatives aux tolérances de conicité . 2
3.4 Définitions relatives aux angles effectifs de cône . 3
3.5 Définition relative à I'espacede tolérance decône . 3
3.6 Définitions relativesaux zonesde tolerancede cône . 3
4 Tolérance de diamètre de cône TD . 3
5 Tolérance d'angle de cône AT . 4
5.1 Tolérance d'angle de cône résultant de la tolerance de
diamètre de cône TD . 4
5.2 Tolérance d'angle de cône fixe . 4
6 Tolérance de forme de cône TF . 4
7 Tolérance de diamètre decône TDS pour une section . 4
8 Tableau des tolérances d'angle de cône . 4
Annexe
Écart maximal d'angle de cône résultant de la tolérance de
diamètre de cône T, pour un cône de longueur de 100 rnm .
I
iii
IS0 1947-1973 (F)
NORME INTERNATIONALE
Système de tolérances de conicité pour pieces coniques de
conicité C = 1:3 a 1:500 et de longueur 6 a 630 mm
1 OBJET ET DOMAINE D'APPLICATION 2.2 Tolérances de diamètre de cône, d'angle de cône et de
forme de cône
La présente Norme Internationale spécifie un système de
tolérances de conicité s'appliquant aux pièces coniques Les cas normaux seront traités en appliquant seulement la
rigides, dont la longueur de la génératrice peut être tolérance de diamètre de cône T,. Elle inclut les deux
considérée comme pratiquement égale à la longueur tolérances des types b) etc). C'est-à-dire que les écarts de
nominale du cône, c'est-à-dire, pour des cônes de conicité ces deux types peuvent en principe utiliser la totalité de
l'espace de tolérance résultant de la tolérance de diamètre
C= 1:3à 1:500.')
de cône To.
Les tolérances appropriées de la présente Norme
En cas d'exigences plus grandes, la tolérance d'angle de
Internationale peuvent également être utilisées pour des
cône et la tolérance de forme de cône peuvent être réduites
pièces prismatiques (par exemple, coins de calage).
à l'intérieur de la tolérance de diamètre de cône To par des
Pour le système d'ajustements coniques, voir IS0 .*)
indications supplémentaires. En ce cas, aucun point sur la
surface conique ne doit être situé en dehors des cônes
Pour la cotation et le tolérancement des éléments coniques
limites donnés par To.
sur les dessins, voir IS0 3040, Dessins techniques -
Cotation et tolérancement des éléments coniques. 3,
En fait, tous les types de tolérances coexistent
généralement dans les cas normaux; chaque tolérance ne
Pour toutes indications générales concernant les tolérances
peut donc utiliser qu'une partie de la tolérance de diamètre
de forme et de position, voir ISO/R 1101, Tolérances de
de cône To et cela de manière à ce qu'aucun point de la
forme et tolérances de position - Première partie :
surface du cône ne se trouve en dehors de l'espace de
Généralités, s ymboles, indications sur les dessins.
tolérance. Autrement dit, aucun point sur la surface
Pour les tolérances de conicité des roulements, voir conique ne doit être situé en dehors des cônes limites.
ISO/R 492, Roulements - Roulements radiaux -
2.3 Tolérance de diamètre de cône pour une section
Tolérances.
Si, pour des impératifs fonctionnels, une tolérance de
La vérification des cônes fera l'objet d'un document
diamètre de cône dans une section donnée doit être
ultérieur.
prescrite, indiquer alors la tolérance de diamètre de cône
Tus (type d) et également la tolérance d'angle de cône.
2 BASE DU SYSTÈME
Si des tolérances générales d'angle de cône sont prescrites,
2.1 Types de tolérances de cône
par exemple dans un document international, il n'est pas
nécessaire d'indiquer des tolérances d'angle de cône
Les quatre types de tolérances suivants sont à la base du
spéci a I e s.
système de tolérances de cône :
a) tolérance de diamètre de cône To, valable pour tous
les diamètres de cône pour une longueur de cône L.
3 DÉFINTIONS
b) tolérance d'angle de cône AT donnée en valeurs
3.1 DEFINITIONS RELATIVES AUX CÔNES
angulaires ou linéaires (A Ta ou AT,).
c) tolérance de forme T, (tolérances de rectitude de la 3.1.1 cône : Surface conique ou pièce conique (voir
génératrice et de circularité de la section). Figure 1). définie par ses dimensions géométriques.
d) tolérance de diamètre de cône TDs pour une section Sans autre indication de forme géométrique, on entend par
définie. Elle est valable seulement pour le diamètre de le mot ((cône, un cône ou un tronc de cône de révolution
cône de cette section. droit.
1) Pour les cônes de conicité 1 :3 à 1 :500, la longueur de la &nératrice et la longueur du cône peuvent être considérées comme égales, car elles
conduiraient a une différence de tolérances d'angle de cône inférieure à 2 %.
2) En préparation.
3) Actuellement au stade de projet.
IS0 1947-1973 (FI
3.2.3 diamètre effectif de cône da : Distance entre deux
3.1.2 surface conique : Surface de révolution engendrée
droites parallèles tangentes à l'intersection de la surface du
par la rotation d'une droite (génératrice) autour d'un axe, la
cône effectif par un plan défini normal à l'axe du cône (voir
droite coupant l'axe en un point appelé sommet du cône
Figure 5).
(voir Figure 1).
Les portions de cette surface conique infinie sont également
3.2.4 diamètres limites de cône : Diamètre des cônes
ou cônes. De même, tcônen est
appelées surfaces coniques
limites dans chaque section droite du cône (voir Figure 8).
la désignation abrégée d'un tronc de cône.
3.2.5 longueur nominale de cône L : Distance axiale entre
3.1.3 pih conique : Pièce ou partie de pièce dont
les deux extrémités d'un cône (voir Figures 4 et 6).
l'élément principal est une surface conique (voir Figures 2
et 3).
3.2.6 angle nominal de cône a : Angle formé par les deux
génératrices du cône théorique situées dans une section
3.1.4 cône mâle : Cône qui limite la forme extérieure
plane axiale (voir Figure 7).
d'une pièce conique (voir Figures 3 et 6).
3.2.7 angles limites de cône : Plus grand et plus petit
3.1.5 cône femlle : Cône qui limite la forme intérieure
angles de cône résultant de l'angle nominal de cône a et de
d'une pièce conique (voir Figures 3 et 6).
la position et de la grandeur de la tolérance d'angle de cône
(voir Figure 10).
3.1.6 cône théorique : Surface conique géométriquement
idéale, donnée par ses dimensions nominales.
3.2.8 angle générateur de côneal2 : angle compris entre
Celles-ci sont une génératrice et l'axe du cône (voir Figure 7).
a) soit un diamètre nominal de cône, la longueur L'angle générateur de cône est égal à la moitié de l'angle
nominale de cône et la conicité nominale ou l'angle nominal de cône a.
nominal de cône,
3.2.9 conicité C : Rapport de la différence des diamètres
b) soit les deux diamètres nominaux de cône et la de cône D et d à la longueur nominale de cône L, selon la
longueur nominale de cône (voir Figure 4).
for mule
D -d a
c=-- - 2 tan-
3.1.7 cône effectif: Cône, dont la surface conique est
L 2
déterminée par mesurage (voir Figure 5).
La conicité C est souvent donnée sous la forme 1 :x ou llx
et se lit en abrégé ctconicité l:x>. Ainsi la
21.8 cônes limites : Surfaces coniques coaxiales,
notation C = 1:20 indique que, pour une distance axiale L
géométriquement idéales, ayant le même angle nominal de
de 20 mm entre les sections de diamètre D et d, la
cône, résultant du cône théorique et des tolérances de
différence de diamètre D - d est de 1 mm.
diamétre de cône. La différence entre le plus grand et le
plus petit diamètre de cône est constante dans toutes les
33 DEFINITIONS RELATIVES AUX TOLERANCES DE
sectiuns droites du cône (voir Figure 8).
CONICITE
Les surfaces limites coniques peuvent être amenées en
coincidence par déplacement axial.
3.3.1 système de tolérances de conicité: Système
comprenant la tolérance de diamètre de cône, la tolérance
3.1.9 génératrice : Intersection d'une surface conique par
d'angle de cône et les tolérances de forme de la génératrice
un plan axial (voir Figures 1 et 6). d'une section droite du cône.
et de circularité
3.2 DÉFINITIONS RELATIVES AUX DIMENSIONS DES
3.3.2 tolérance de diamètre de cône T, : Différence entre
CONES le plus grand et le plus petit diamètre de cône admissibles
d'une section droite quelconque (voir Figure 8). c'est-à-dire
entre les diamètres des cônes limites.
3.2.1 diamètre de cône : Distance entre deux droites
parallèles tangentes à l'intersection de la surface circulaire
3.3.3 tolérance d'angle de cbne AT') : Différence entre le
conique par un plan normal à l'axe du cône.
plus grand et le plus petit angle de cône admissibles (voir
3.2.2 diad nominal de cône (voir Figure 4) : on utilise
Figures 10et 15).
comme tel :
3.3.4 tolérance de forme de c&ne T, :
a) soit le grand diamètre de cône O,
b) soit le petit diamètre de cône d,
3.3.4.1 tolérance de rectitude d'une génératrice : Distance
entre deux droites parallèles entre lesquelles doit se situer la
c) soit le diamètre de cône d, à un endroit défini par sa
position axiale. 8).
génératrice effective (voir Figure
1) AT=toIéranœ d'angle.
IS0 1947-1973 (F)
circularité et de rectitude qui toutes peuvent utiliser la zone
Prendre comme valeur réelle de l'erreur de rectitude la
totale de tolérance de cône. En général, chacun de ces
distance entre les deux droites parallèles tangentes à la
écarts particuliers n'utilise qu'une partie de la zone de
génératrice effective et telle qu'elle soit minimale.
tolérance de diamètre du cône.
3.3.4.2 tolérance de circularité d'une section : Dans une
3.6.2 zone de tolérance d'angle de cône : Zone en éventail
section droite du cône, distance entre deux cercles
à l'intérieur des angles limites de cône.
coplanaires concentriques entre lesquels doit se trouver la
section effective du cône (voir Figure 9).
La pente des cônes limites peut être indiquée en plus, en
moins ou en plus et moins de la tolérance d'angle de cône
Prendre comme valeur réelle de l'erreur de circularité la
(voir Figure 12). Pour l'indication en plus et moins, les
distance entre les deux cercles concentriques tangents au
valeurs peuvent être différentes.
pourtour réel d'une section droite quelconque.
3.6.3 zone de tolérance de rectitude de la génératrice :
3.3.5 Tolérance de diamètre de cône pour une
Dans une représentation graphique, zone (ou bande) située
section TDS : Différence entre le plus grand et le plus petit
dans une section plane axiale quelconque, disposée de part
diamètre de cône admissible d'une section définie (voir
et d'autre de l'axe du cône, et déterminée par la tolérance
Figure 17).
de forme des génératrices (voir Figure 8).
3.4 DÉFINITIONS RELATIVES AUX ANGLES EFFECTIFS DU
Cette zone étant plus étroite que celle mentionnée en 3.6.1,
CON E
elle ne s'applique que si la tolérance de rectitude de la
génératrice est réduite par rapport à la zone de tolérance de
3.4.1 angle effectif de cône : Pour une section plane axiale diamètre de cône. La génératrice effective doit se situer
quelconque, angle compris entre deux paires de droites
n'importe où dans une zone de tolérance donnée par la
parallèles enveloppant les erreurs de forme des deux
tolérance de rectitude.
génératrices de telle manière que la distance maximale entre
celles-ci soit la plus petite possible (voir Figure 11 1. 3.6.4 zone de tolérance de circularité de cône : Dans une
représentation graphique, zone située dans une section
Pour un cône donné, il n'existe pas qu'un seul angle effectif
droite du cône et formée de cercles concentriques (voir
de cône; pour les cônes ayant des écarts de circularité,
Figure 9).
l'angle effectif de cône sera variable d'une section axiale à
une autre (voir a, et (Y* de la Figure 11). Cette zone étant plus étroite que celle mentionnée en 3.6.1,
elle ne s'applique que si la tolérance de circularité de cône
3.4.2 angle moyen effectif de cône : Moyenne arith-
est réduite par rapport à la zone de tolérance de diamètre
métique des angles effectifs de cône déterminés suivant
de cône. Le contour doit se situer n'importe où dans une
3.4.1, dans plusieurs sections planes axiales également
zone de tolérance donnée par la tolérance de circularité.
distribuées.
3.6.5 zone de tolérance de diamètre de cône pour une
Parmi les sections planes axiales choisies, l'une au moins
section : Zone de tolérance de diamètre de cône d'une
doit tenir compte du plus grand écart de c
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
