ISO 28139:2019

Equipment for crop protection — Knapsack combustion engine-driven airblast sprayers — Safety and environmental requirements and test methods

This document specifies safety requirements and their verification, environmental requirements and related test methods, and minimum performance limits, for the design and construction of knapsack combustion engine-driven airblast sprayers as defined in 3.9. It describes methods for the elimination or reduction of hazards arising from their use. In addition, it specifies the type of information on safe working practices to be provided by the manufacturer. It addresses general operating parameters as well as the potential deposition of spray droplets under specified controlled conditions. This document deals with all significant hazards, hazardous situations and events, excepting those arising from vibration transmitted to the back of the operator. It is applicable to knapsack combustion engine-driven airblast sprayers when they are used as intended and under the conditions foreseeable by the manufacturer (see Table A.1). It is not applicable to: — hydraulic pressure sprayers; — thermal sprayers; — cold foggers; — sprayers adapted for the application of dry material. It is not applicable to knapsack combustion engine-driven airblast sprayers manufactured before the date of its publication. The requirements of this document applies to products manufactured 18 months after publication.

Matériel de protection des cultures — Atomiseurs portés à dos motorisés — Exigences de sécurité et environnementales et méthodes d'essai

Le présent document spécifie les exigences de sécurité et leur vérification, les exigences environnementales et les méthodes d'essai associées, ainsi que les limites de performance minimales pour la conception et la fabrication des atomiseurs portés à dos motorisés tels que définis en 3.9. Il décrit les méthodes d'élimination ou de réduction des phénomènes dangereux dus à leur utilisation. En outre, il spécifie le type d'informations à fournir par le fabricant en ce qui concerne les pratiques d'utilisation sûre. Il traite des paramètres de fonctionnement général ainsi que du dépôt éventuel de gouttes pulvérisées dans des conditions maîtrisées et spécifiées. Le présent document traite de tous les phénomènes dangereux, situations dangereuses et événements dangereux significatifs, à l'exception des phénomènes dangereux résultant des vibrations transmises au dos de l'opérateur. Il est applicable aux atomiseurs portés à dos motorisés, lorsqu'ils sont utilisés normalement et dans les conditions prévisibles établies par le fabricant (voir Tableau A.1). Il n'est pas applicable aux: — atomiseurs à pression de liquide; — atomiseurs thermiques; — atomiseurs à froid; — atomiseurs adaptés pour une application de matière sèche. Il n'est pas applicable aux atomiseurs portés à dos motorisés qui ont été fabriqués avant sa date de publication. Les exigences du présent document s'appliquent aux produits fabriqués 18 mois après sa publication.

General Information

• Status: Published
• Publication Date: 09-Dec-2019
• ICS: 65.060.40 - Plant care equipment
• Technical Committee: ISO/TC 23/SC 6 - Equipment for crop protection
• Drafting Committee: ISO/TC 23/SC 6/WG 5 - Portable sprayers
• Current Stage: 6060 - International Standard published
• Start Date: 10-Dec-2019
• Due Date: 30-Sep-2018
• Completion Date: 10-Dec-2019

Relations

• Revises: ISO 28139:2009 - Agricultural and forestry machinery — Knapsack combustion-engine-driven mistblowers — Safety requirements
• Effective Date: 11-Oct-2014
• Revises: ISO 10988:2011 - Equipment for crop protection — Knapsack motorized air-assisted sprayers — Test methods and performance limits
• Effective Date: 11-Oct-2014

Standards Content (Sample)

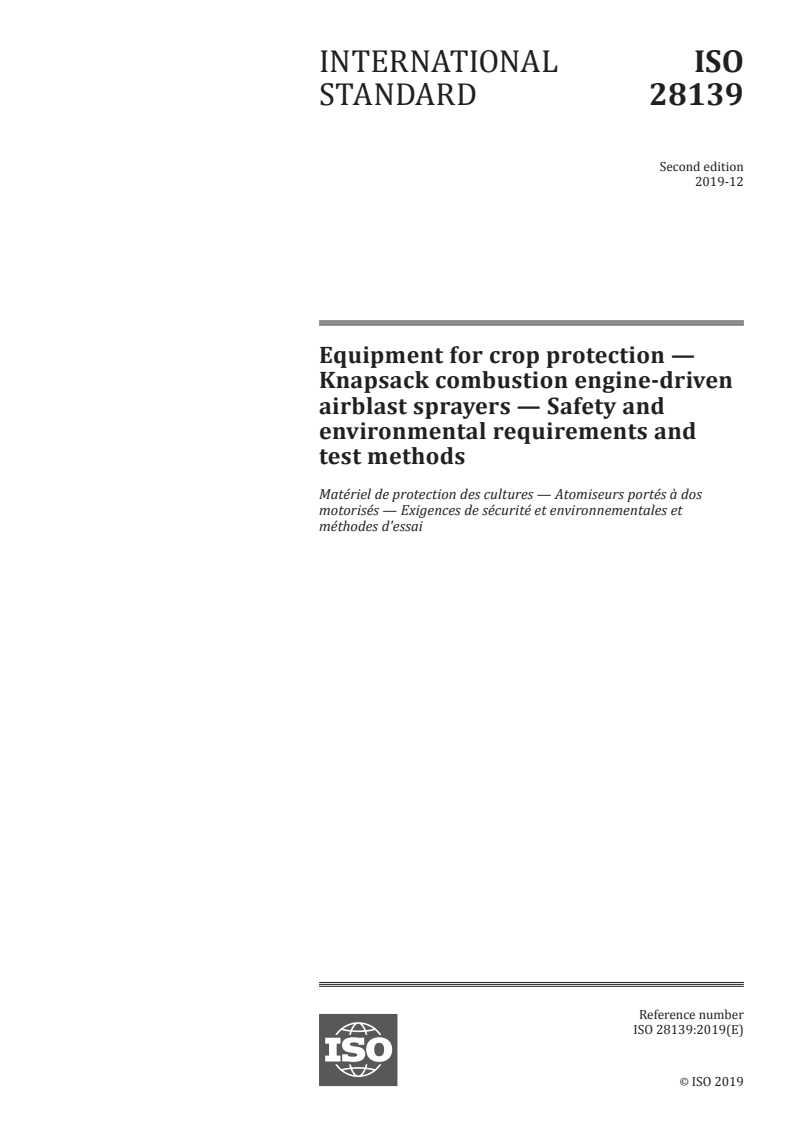

INTERNATIONAL ISO
STANDARD 28139
Second edition
2019-12
Equipment for crop protection —
Knapsack combustion engine-driven
airblast sprayers — Safety and
environmental requirements and
test methods
Matériel de protection des cultures — Atomiseurs portés à dos
motorisés — Exigences de sécurité et environnementales et
méthodes d'essai
Reference number
ISO 28139:2019(E)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO 28139:2019(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 28139:2019(E)

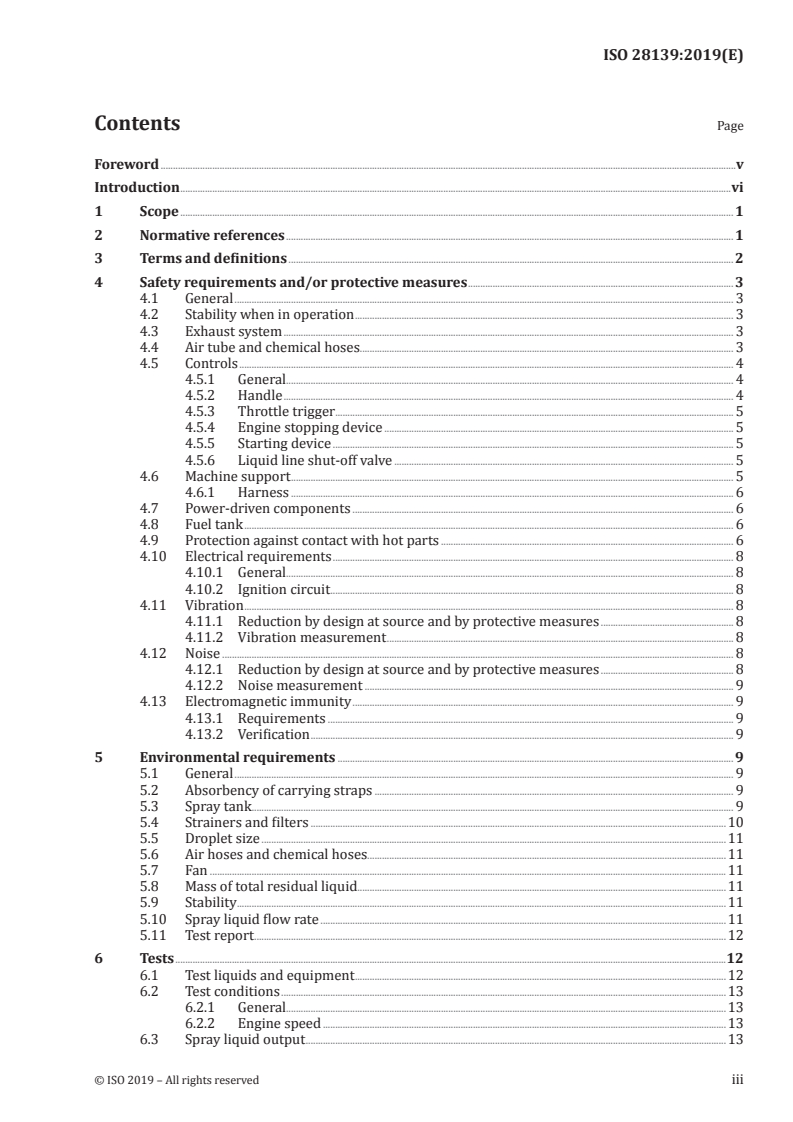

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Safety requirements and/or protective measures . 3
4.1 General . 3
4.2 Stability when in operation . 3
4.3 Exhaust system . 3
4.4 Air tube and chemical hoses. 3
4.5 Controls . 4
4.5.1 General. 4
4.5.2 Handle . 4
4.5.3 Throttle trigger . . . 5
4.5.4 Engine stopping device . 5
4.5.5 Starting device . 5
4.5.6 Liquid line shut-off valve . 5
4.6 Machine support . 5
4.6.1 Harness . 6
4.7 Power-driven components . 6
4.8 Fuel tank . 6
4.9 Protection against contact with hot parts . 6
4.10 Electrical requirements . 8
4.10.1 General. 8
4.10.2 Ignition circuit . 8
4.11 Vibration . 8
4.11.1 Reduction by design at source and by protective measures . 8
4.11.2 Vibration measurement . 8
4.12 Noise . 8
4.12.1 Reduction by design at source and by protective measures . 8
4.12.2 Noise measurement . 9
4.13 Electromagnetic immunity . 9
4.13.1 Requirements . 9
4.13.2 Verification . 9
5 Environmental requirements . 9
5.1 General . 9
5.2 Absorbency of carrying straps . 9
5.3 Spray tank . 9
5.4 Strainers and filters .10
5.5 Droplet size .11
5.6 Air hoses and chemical hoses.11
5.7 Fan .11
5.8 Mass of total residual liquid.11
5.9 Stability .11
5.10 Spray liquid flow rate .11
5.11 Test report .12
6 Tests .12
6.1 Test liquids and equipment .12
6.2 Test conditions .13
6.2.1 General.13
6.2.2 Engine speed .13
6.3 Spray liquid output .13
© ISO 2019 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 28139:2019(E)

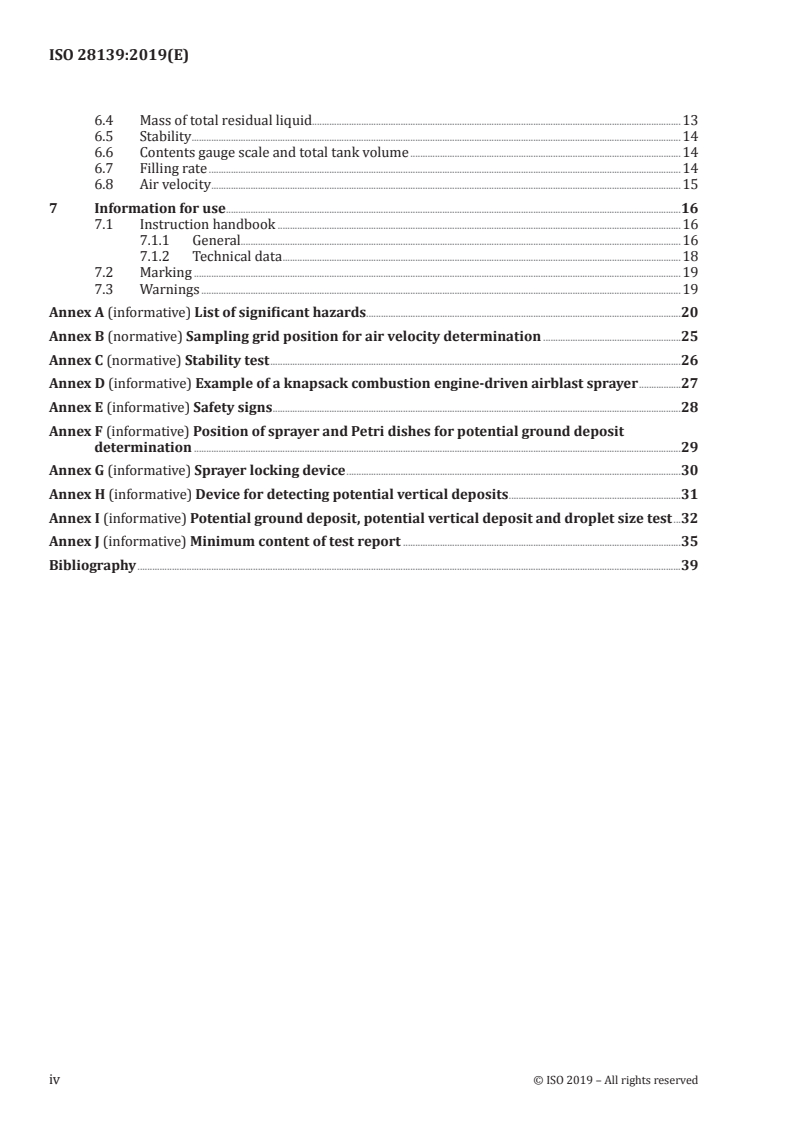

6.4 Mass of total residual liquid.13
6.5 Stability .14
6.6 Contents gauge scale and total tank volume .14
6.7 Filling rate .14
6.8 Air velocity .15
7 Information for use .16
7.1 Instruction handbook .16
7.1.1 General.16
7.1.2 Technical data .18
7.2 Marking .19
7.3 Warnings .19
Annex A (informative) List of significant hazards.20
Annex B (normative) Sampling grid position for air velocity determination .25
Annex C (normative) Stability test .26
Annex D (informative) Example of a knapsack combustion engine-driven airblast sprayer .27
Annex E (informative) Safety signs .28
Annex F (informative) Position of sprayer and Petri dishes for potential ground deposit
determination .29
Annex G (informative) Sprayer locking device .30
Annex H (informative) Device for detecting potential vertical deposits .31
Annex I (informative) Potential ground deposit, potential vertical deposit and droplet size test .32
Annex J (informative) Minimum content of test report .35
Bibliography .39
iv © ISO 2019 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 28139:2019(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture
and forestry, Subcommittee SC 6, Equipment for crop protection.
This second edition of ISO 28139 cancels and replaces ISO 28139:2009 and ISO 10988:2011, which have
been technically revised. The main changes compared to the previous edition are as follows:
— addition of environmental requirements;
— addition of environmental tests;
— exclusion of ergonomics;
— general update to the state of the art.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
© ISO 2019 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO 28139:2019(E)

Introduction
The structure of safety standards in the field of machinery is as follows:
a) type-A standards (basic standards) giving basic concepts, principles for design, and general aspects
that can be applied to machinery;
b) type-B standards (generic safety standards) dealing with one safety aspect or one type of
safeguards that can be used across a wide range of machinery:
— type-B1 standards on particular safety aspects (e.g. safety distances, surface temperature, noise),
— type-B2 standards on safeguards (e.g. two-hand control devices, interlocking devices, pressure
sensitive devices, guards);
c) type-C standards (machinery safety standards) dealing with detailed safety requirements for a
particular machine or group of machines.
This document is a type-C standard as stated in ISO 12100.
This document is of relevance, in particular, for the following stakeholder groups representing the
market players with regard to machinery safety:
— machine manufacturers (small, medium and large enterprises);
— health and safety bodies (regulators, accident prevention organizations, market surveillance, etc.).
Others can be affected by the level of machinery safety achieved with the means of the document by the
above-mentioned stakeholder groups:
— machine users/employers (small, medium and large enterprises);
— machine users/employees (e.g. trade unions, organizations for people with special needs);
— service providers, e.g. for maintenance (small, medium and large enterprises);
— consumers (in case of machinery intended for use by consumers).
The above-mentioned stakeholder groups have been given the possibility to participate at the drafting
process of this document.
The machinery concerned and the extent to which hazards, hazardous situations or hazardous events
are covered are indicated in the Scope of this document.
When requirements of this type-C standard are different from those which are stated in type-A or B
standards, the requirements of this type-C standard take precedence over the requirements of the
other standards for machines that have been designed and built according to the requirements of this
type-C standard.
vi © ISO 2019 – All rights reserved

---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 28139:2019(E)
Equipment for crop protection — Knapsack combustion
engine-driven airblast sprayers — Safety and
environmental requirements and test methods
1 Scope
This document specifies safety requirements and their verification, environmental requirements and
related test methods, and minimum performance limits, for the design and construction of knapsack
combustion engine-driven airblast sprayers as defined in 3.9.
It describes methods for the elimination or reduction of hazards arising from their use. In addition, it
specifies the type of information on safe working practices to be provided by the manufacturer.
It addresses general operating parameters as well as the potential deposition of spray droplets under
specified controlled conditions.
This document deals with all significant hazards, hazardous situations and events, excepting those
arising from vibration transmitted to the back of the operator.
It is applicable to knapsack combustion engine-driven airblast sprayers when they are used as intended
and under the conditions foreseeable by the manufacturer (see Table A.1).
It is not applicable to:
— hydraulic pressure sprayers;
— thermal sprayers;
— cold foggers;
— sprayers adapted for the application of dry material.
It is not applicable to knapsack combustion engine-driven airblast sprayers manufactured before the
date of its publication. The requirements of this document applies to products manufactured 18 months
after publication.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3767-5, Tractors, machinery for agriculture and forestry, powered lawn and garden equipment —
Symbols for operator controls and other displays — Part 5: Symbols for manual portable forestry machines
ISO 3864-1, Graphical symbols — Safety colours and safety signs — Part 1: Design principles for safety
signs and safety markings
ISO 5681, Equipment for crop protection — Vocabulary
ISO 9357:1990, Equipment for crop protection — Agricultural sprayers — Tank nominal volume and filling
hole diameter
ISO 11684, Tractors, machinery for agriculture and forestry, powered lawn and garden equipment — Safety
signs and hazard pictorials — General principles
© ISO 2019 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO 28139:2019(E)

ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction
ISO 13857:2008, Safety of machinery — Safety distances to prevent hazard zones being reached by upper
and lower limbs
ISO 14982:1998, Agricultural and forestry machinery — Electromagnetic compatibility — Test methods
and acceptance criteria
ISO 19732, Equipment for crop protection — Sprayer filters — Colour coding for identification
ISO 19932-1, Equipment for crop protection — Knapsack sprayers — Part 1: Safety and environmental
requirements
ISO 19932-2:—, Equipment for crop protection — Knapsack sprayers — Part 2: Test methods
ISO 22867, Forestry and gardening machinery — Vibration test code for portable hand-held machines with
internal combustion engine — Vibration at the handles
ISO 22868:2011, Forestry and gardening machinery — Noise test code for portable hand-held machines
with internal combustion engine — Engineering method (Grade 2 accuracy)
IEC 61032:1997, Protection of persons and equipment by enclosures — Probes for verification
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 12100, ISO 5681, ISO 19932-1
and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
harness
adjustable strap(s) used to suspend the machine from the operator
3.2
engine stopping device
control fitted to the machine which stops the engine
3.3
throttle trigger
throttle control
device, usually a lever, activated by the operator’s hand or finger, for controlling the engine speed
3.4
throttle lock
device for temporarily setting the throttle in a partially open position
3.5
throttle trigger lockout
device that prevents unintentional activation of the throttle trigger (3.3)
3.6
air tube
tube for the air flow between the fan and the nozzle
2 © ISO 2019 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 28139:2019(E)

3.7
normal operation
use of the machine that is reasonably foreseeable and which is consistent with such activities as
distribution of chemicals, starting, stopping, fuelling, filling with chemicals and emptying
3.8
throttle limiting device
manually activated device allowing different maximum positions of the throttle provided to facilitate
operation of the engine over a long working period
3.9
knapsack airblast sprayer
self-contained appliance carried on the operator’s back by means of shoulder straps in which spray is
produced by the action a high velocity air stream on the spray mixture
4 Safety requirements and/or protective measures
4.1 General
The machinery shall comply with the safety requirements and/or protective measures of this clause.
In addition, the machine shall be designed according to the principles of ISO 12100 for relevant but not
significant hazards which are not dealt with by this document. (See Annex A for a list of significant
hazards and hazardous situations and Annex D for a functional representation of the machine.)
Wearing parts (such as nozzles, filters, anti-drip valves, valves, diaphragms) specified in the instruction
handbook shall be changeable without special tools, unless provided with the sprayer, by an operator
wearing appropriate PPE (at least protective gloves) and without contamination of the operator and the
environment.
Compliance shall be checked by inspection and function test.
4.2 Stability when in operation
The centre of gravity of the upright sprayer shall not be located at a horizontal distance greater than
150 mm from the back support of the harness with fuel and spray tanks filled to their nominal volume
and with the equipment ready for use.
Compliance shall be checked by measurement as described in ISO 19932-2:—, 5.3.4.
4.3 Exhaust system
The engine exhaust outlet shall be located so as to direct exhaust emissions away from the operator in
the normal operating position.
Compliance shall be checked by inspection and functional testing.
4.4 Air tube and chemical hoses
The air tube shall be fitted with a handle on which a throttle trigger complying with 4.5.3 and an engine
stopping device complying with 4.5.4 are mounted.
To adjust the flow of chemicals to the nozzle, an on-off valve shall be fitted such that it can be easily
reached by the operator in the working position.
The minimum length of the air tube from the middle of the hand grip to the extremity of the air tube
shall be 500 mm as shown in Figure 1.
© ISO 2019 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO 28139:2019(E)

Dimensions in millimetres
Figure 1 — Length of the air tube
The air tube shall not be detachable without the use of a tool. This requirement does not apply to
machines where detached air tube does not allow the moving elements to be reached in accordance
with ISO 13857:2008, Table 4.
Compliance shall be checked by inspection, functional testing and measurement.
4.5 Controls
4.5.1 General
All controls shall be designed to be operable by an operator wearing appropriate protective gloves.
Compliance shall be checked by functional testing.
Where the purpose of a control might not be obvious to the user, the control's function, direction and/or
method of operation shall be clearly identified by a durable label or mark. Compliance shall be checked
by inspection.
Detailed instructions on the operation of the control(s) shall be provided in the instruction handbook.
Operations when applying plant protection products (PPP) shall be possible wearing appropriate
personal protective equipment (PPE).
Compliance shall be checked by inspection.
4.5.2 Handle
The length of the gripping surface of the handle shall be at least 100 mm.
Compliance shall be checked by measurement.
4 © ISO 2019 – All rights reserved

---------------------- Page: 10 ----------------------
ISO 28139:2019(E)

4.5.3 Throttle trigger
The machine shall be fitted with a throttle trigger that, when released, automatically reverts to the
idling position and is retained in that position by the automatic engagement of a throttle trigger lockout
device (see 3.5).
Two or more independent motions are required to engage the throttle lock.
The throttle trigger shall be positioned so that it can be pressed and released with a hand holding the
handle on which the throttle trigger is mounted while wear
...

NORME ISO
INTERNATIONALE 28139
Deuxième édition
2019-12
Matériel de protection des
cultures — Atomiseurs portés à dos
motorisés — Exigences de sécurité
et environnementales et méthodes
d'essai
Equipment for crop protection — Knapsack combustion engine-
driven airblast sprayers — Safety and environmental requirements
and test methods
Numéro de référence
ISO 28139:2019(F)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO 28139:2019(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 28139:2019(F)

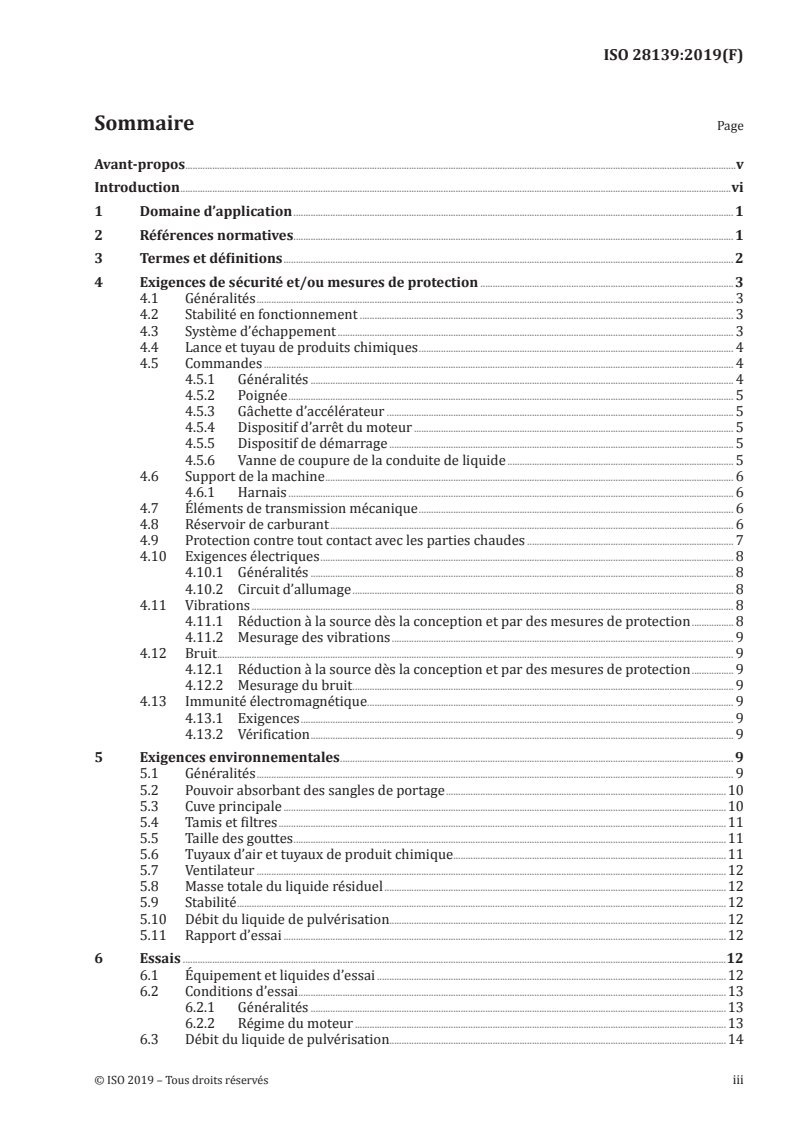

Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Exigences de sécurité et/ou mesures de protection . 3
4.1 Généralités . 3
4.2 Stabilité en fonctionnement . 3
4.3 Système d’échappement . 3
4.4 Lance et tuyau de produits chimiques . 4
4.5 Commandes . 4
4.5.1 Généralités . 4
4.5.2 Poignée . 5
4.5.3 Gâchette d’accélérateur . 5
4.5.4 Dispositif d’arrêt du moteur . 5
4.5.5 Dispositif de démarrage . 5
4.5.6 Vanne de coupure de la conduite de liquide . 5
4.6 Support de la machine . 6
4.6.1 Harnais . 6
4.7 Éléments de transmission mécanique . 6
4.8 Réservoir de carburant . 6
4.9 Protection contre tout contact avec les parties chaudes . 7
4.10 Exigences électriques . 8
4.10.1 Généralités . 8
4.10.2 Circuit d’allumage . 8
4.11 Vibrations . 8
4.11.1 Réduction à la source dès la conception et par des mesures de protection . 8
4.11.2 Mesurage des vibrations . 9
4.12 Bruit . 9
4.12.1 Réduction à la source dès la conception et par des mesures de protection . 9
4.12.2 Mesurage du bruit. 9
4.13 Immunité électromagnétique . 9
4.13.1 Exigences . 9
4.13.2 Vérification . 9
5 Exigences environnementales . 9
5.1 Généralités . 9
5.2 Pouvoir absorbant des sangles de portage .10
5.3 Cuve principale .10
5.4 Tamis et filtres .11
5.5 Taille des gouttes .11
5.6 Tuyaux d’air et tuyaux de produit chimique .11
5.7 Ventilateur .12
5.8 Masse totale du liquide résiduel .12
5.9 Stabilité .12
5.10 Débit du liquide de pulvérisation.12
5.11 Rapport d’essai .12
6 Essais .12
6.1 Équipement et liquides d’essai .12
6.2 Conditions d’essai .13
6.2.1 Généralités .13
6.2.2 Régime du moteur .13
6.3 Débit du liquide de pulvérisation.14
© ISO 2019 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 28139:2019(F)

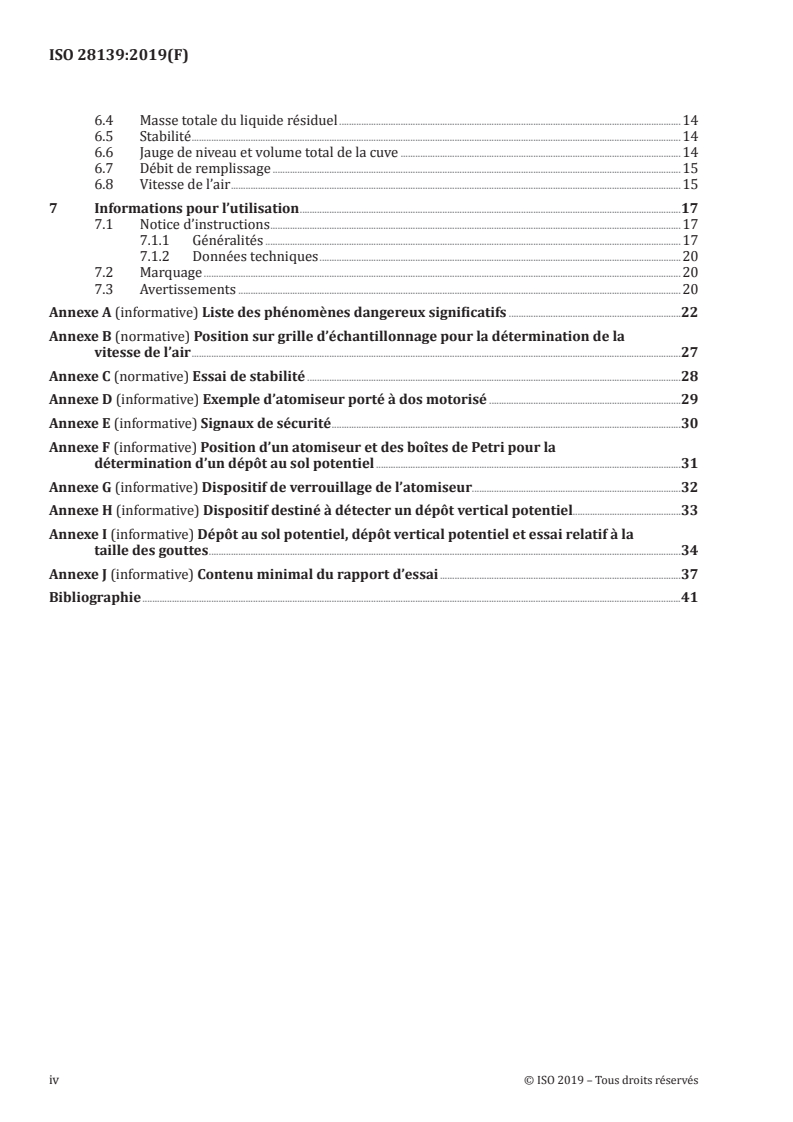

6.4 Masse totale du liquide résiduel .14
6.5 Stabilité .14
6.6 Jauge de niveau et volume total de la cuve .14
6.7 Débit de remplissage .15
6.8 Vitesse de l’air .15
7 Informations pour l’utilisation .17
7.1 Notice d’instructions .17
7.1.1 Généralités .17
7.1.2 Données techniques .20
7.2 Marquage .20
7.3 Avertissements .20
Annexe A (informative) Liste des phénomènes dangereux significatifs .22
Annexe B (normative) Position sur grille d’échantillonnage pour la détermination de la
vitesse de l’air .27
Annexe C (normative) Essai de stabilité .28
Annexe D (informative) Exemple d’atomiseur porté à dos motorisé .29
Annexe E (informative) Signaux de sécurité .30
Annexe F (informative) Position d’un atomiseur et des boîtes de Petri pour la
détermination d’un dépôt au sol potentiel .31
Annexe G (informative) Dispositif de verrouillage de l’atomiseur.32
Annexe H (informative) Dispositif destiné à détecter un dépôt vertical potentiel.33
Annexe I (informative) Dépôt au sol potentiel, dépôt vertical potentiel et essai relatif à la
taille des gouttes .34
Annexe J (informative) Contenu minimal du rapport d’essai .37
Bibliographie .41
iv © ISO 2019 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 28139:2019(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et
forestiers, sous-comité SC 6, Matériel de protection des cultures.
Cette deuxième édition annule et remplace l’ISO 28139:2009 et l’ISO 10988:2011, qui ont fait l’objet
d’une révision technique. Les principales modifications par rapport à l’édition précédente sont les
suivantes:
— ajout d’exigences environnementales;
— ajout d’essais environnementaux;
— exclusion des aspects ergonomiques;
— mise à jour générale reflétant l’état actuel de la technique.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2019 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 28139:2019(F)

Introduction
La structure des normes de sécurité applicables aux machines est la suivante:
a) normes de type A (normes fondamentales de sécurité) contenant des notions fondamentales, des
principes de conception et des aspects généraux relatifs aux machines;
b) normes de type B (normes génériques de sécurité) traitant d’un aspect de la sécurité ou d’un moyen
de protection valable pour une large gamme de machines:
— normes de type B1 traitant d’aspects particuliers de la sécurité (par exemple distances de
sécurité, température superficielle, bruit);
— normes de type B2 traitant de moyens de protection (par exemple commandes bimanuelles,
dispositifs de verrouillage, dispositifs sensibles à la pression, protecteurs);
c) normes de type C (normes de sécurité par catégorie de machines) traitant des exigences de sécurité
détaillées s’appliquant à une machine particulière ou à un groupe de machines particulier.
Le présent document est une norme de type C tel que stipulé dans l’ISO 12100.
Le présent document concerne, en particulier, les groupes de parties prenantes suivants qui
représentent les acteurs du marché en matière de sécurité des machines:
— fabricants de machines (petites, moyennes et grandes entreprises);
— organismes de santé et de sécurité (autorités réglementaires, organismes de prévention des risques
professionnels, surveillance du marché, etc.).
D’autres partenaires peuvent être concernés par le niveau de sécurité des machines atteint à l’aide du
document par les groupes de parties prenantes mentionnés ci-dessus:
— utilisateurs de machines/employeurs (petites, moyennes et grandes entreprises);
— utilisateurs de machines/salariés (par exemple syndicats de salariés, organisations représentant
des personnes ayant des besoins particuliers);
— prestataires de services, par exemple sociétés de maintenance (petites, moyennes et grandes
entreprises);
— consommateurs (dans le cas de machines destinées à être utilisées par des consommateurs).
Les groupes de parties prenantes mentionnés ci-dessus ont eu la possibilité de participer au processus
d’élaboration du présent document.
Les machines concernées et l’étendue des phénomènes, situations et événements dangereux couverts
sont indiquées dans le Domaine d’application du présent document.
Lorsque des exigences de la présente norme de type C diffèrent de celles mentionnées dans des normes de
type A ou de type B, les exigences de la présente norme de type C prévalent sur celles des autres normes,
pour les machines conçues et fabriquées conformément aux exigences de la présente norme de type C.
vi © ISO 2019 – Tous droits réservés

---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 28139:2019(F)
Matériel de protection des cultures — Atomiseurs
portés à dos motorisés — Exigences de sécurité et
environnementales et méthodes d'essai
1 Domaine d’application
Le présent document spécifie les exigences de sécurité et leur vérification, les exigences
environnementales et les méthodes d’essai associées, ainsi que les limites de performance minimales
pour la conception et la fabrication des atomiseurs portés à dos motorisés tels que définis en 3.9.
Il décrit les méthodes d’élimination ou de réduction des phénomènes dangereux dus à leur utilisation.
En outre, il spécifie le type d’informations à fournir par le fabricant en ce qui concerne les pratiques
d’utilisation sûre.
Il traite des paramètres de fonctionnement général ainsi que du dépôt éventuel de gouttes pulvérisées
dans des conditions maîtrisées et spécifiées.
Le présent document traite de tous les phénomènes dangereux, situations dangereuses et événements
dangereux significatifs, à l’exception des phénomènes dangereux résultant des vibrations transmises
au dos de l’opérateur.
Il est applicable aux atomiseurs portés à dos motorisés, lorsqu’ils sont utilisés normalement et dans les
conditions prévisibles établies par le fabricant (voir Tableau A.1).
Il n’est pas applicable aux:
— atomiseurs à pression de liquide;
— atomiseurs thermiques;
— atomiseurs à froid;
— atomiseurs adaptés pour une application de matière sèche.
Il n’est pas applicable aux atomiseurs portés à dos motorisés qui ont été fabriqués avant sa date de
publication. Les exigences du présent document s’appliquent aux produits fabriqués 18 mois après sa
publication.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 3767-5, Tracteurs, matériels agricoles et forestiers, matériel à moteur pour jardins et pelouses —
Symboles pour les commandes de l'opérateur et autres indications — Partie 5: Symboles pour le matériel
forestier portatif à main
ISO 3864-1, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 1: Principes de
conception pour les signaux de sécurité et les marquages de sécurité
ISO 5681, Matériel de traitement phytopharmaceutique — Vocabulaire
ISO 9357:1990, Matériel de traitement agropharmaceutique — Pulvérisateurs agricoles — Volume nominal
du réservoir et diamètre du trou de remplissage
© ISO 2019 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 28139:2019(F)

ISO 11684, Tracteurs et matériels agricoles et forestiers, matériels à moteur pour jardins et pelouses —
Signaux de sécurité et de danger — Principes généraux
ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du risque
ISO 13857:2008, Sécurité des machines — Distances de sécurité empêchant les membres supérieurs et
inférieurs d'atteindre les zones dangereuses
ISO 14982:1998, Machines agricoles et forestières — Compatibilité électromagnétique — Méthodes d'essai
et critères d'acceptation
ISO 19732, Matériel de protection des cultures — Filtres de pulvérisateur — Code de couleur pour
l'identification
ISO 19932-1, Matériel de protection des cultures — Pulvérisateurs à dos — Partie 1: Exigences
environnementales et de sécurité
ISO 19932-2:—, Matériel de protection des cultures — Pulvérisateurs à dos — Partie 2: Méthodes d’essai
ISO 22867, Machines forestières et machines de jardin — Code d'essai des vibrations pour machines
portatives tenues à la main à moteur à combustion interne — Vibrations au niveau des poignées
ISO 22868:2011, Machines forestières et machines de jardin — Code d'essai acoustique pour machines
portatives tenues à la main à moteur à combustion interne — Méthode d'expertise (classe de précision 2)
IEC 61032:1997, Protection des personnes et des matériels par les enveloppes — Calibres d’essai pour la
vérification
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 12100, l’ISO 5681, l’ISO 19932-1
ainsi que les suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
3.1
harnais
une ou plusieurs sangles réglables, utilisées par l’opérateur pour soutenir la machine
3.2
dispositif d’arrêt du moteur
commande équipant la machine pour arrêter le moteur
3.3
gâchette d’accélérateur
commande d’accélérateur
dispositif, généralement un levier, actionné par la main ou le doigt de l’opérateur, afin de réguler la
vitesse du moteur
3.4
blocage de l’accélérateur
dispositif destiné à mettre temporairement le papillon des gaz en position d’ouverture partielle
2 © ISO 2019 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 28139:2019(F)

3.5
dispositif de blocage de la gâchette d’accélérateur
dispositif empêchant une activation involontaire de la gâchette d’accélérateur (3.3)
3.6
lance
tube permettant la projection de l’air entre le ventilateur et la buse
3.7
fonctionnement normal
usage de la machine qui est raisonnablement prévisible dans le cadre des activités telles que la
distribution des produits chimiques, le démarrage, l’arrêt, l’alimentation en carburant, le remplissage
en produits chimiques et la vidange
3.8
limiteur d’accélération
dispositif activé manuellement permettant le réglage de l’accélérateur sur différentes positions
maximales et destiné à faciliter le fonctionnement du moteur pendant une période d’utilisation longue
3.9
atomiseur porté à dos
appareil autonome porté sur le dos de l’opérateur au moyen de bretelles, dans lequel le jet est produit
par l’action d’un flux d’air à grande vitesse sur la bouillie
4 Exigences de sécurité et/ou mesures de protection
4.1 Généralités
Les machines doivent être conformes aux exigences de sécurité et/ou mesures de protection du présent
article. En outre, la machine doit être conçue conformément aux principes établis de l’ISO 12100 pour
les phénomènes dangereux pertinents mais non significatifs qui ne sont pas couverts par le présent
document. (Voir Annexe A pour la liste des phénomènes dangereux significatifs et l’Annexe D pour une
représentation fonctionnelle de la machine.)
Les pièces soumises à usure (telles que les buses, les filtres, les antigouttes, les clapets, les membranes)
spécifiées dans la notice d’instructions doivent être facilement remplaçables par un opérateur portant
des gants de protection appropriés, sans risque de contamination pour l’opérateur et l’environnement
et sans nécessiter l’utilisation d’outils spéciaux, à moins que ces derniers ne soient fournis avec
l’atomiseur.
La conformité doit être vérifiée par inspection et essai de fonctionnement.
4.2 Stabilité en fonctionnement
Le centre de gravité de l’atomiseur en position verticale ne doit pas être situé à une distance horizontale
de plus de 150 mm par rapport à la surface d’appui dorsale du harnais, avec la cuve principale et le
réservoir de carburant remplis à leur volume nominal et l’équipement prêt à l’emploi.
La conformité doit être vérifiée par mesurage tel que décrit dans l’ISO 19932-2:—, 5.3.4.
4.3 Système d’échappement
En position normale de fonctionnement, la sortie de l’échappement du moteur doit être placée de sorte
que les émissions de gaz d’échappement ne soient pas dirigées vers l’opérateur.
La conformité doit être vérifiée par inspection et essai de fonctionnement.
© ISO 2019 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO 28139:2019(F)

4.4 Lance et tuyau de produits chimiques
La lance doit être dotée d’une poignée sur laquelle sont montés une gâchette d’accélérateur conforme à
4.5.3 et un dispositif d’arrêt du moteur conforme à 4.5.4.
Afin de régler le débit des produits chimiques vers la buse, un robinet marche/arrêt doit être prévu,
monté de sorte que l’opérateur puisse facilement l’atteindre en position
...
