ISO 9974-3:1996

Connections for general use and fluid power - Ports and stud ends with ISO 261 threads with elastomeric or metal-to-metal sealing - Part 3: Stud ends with metal-to-metal sealing (type B)

Specifies dimensions, performance requirements and test procedures for heavy-duty (S series), light-duty (L series) and extra-light-duty (LL series) stud ends with ISO 261 threads and metal-to-metal sealing. It also specifies the designation of these stud ends.

Raccordements pour applications générales et transmissions hydrauliques et pneumatiques — Orifices et éléments mâles à filetage ISO 261 et joint en élastomère ou étanchéité métal sur métal — Partie 3: Éléments mâles avec étanchéité métal sur métal (type B)

La présente partie de l'ISO 9974 prescrit les dimensions, les performances et les méthodes d'essai des éléments mâles de série lourde (série S), de série légère (série L) et de série extrêmement légère (série LL) à filetage ISO 261 avec, étanchéité métal sur métal. Elle spécifie également la désignation de ces éléments mâles. Il est conseillé de ne pas utiliser ces éléments mâles pour des applications de transmissions hydrauliques étanches parce qu'ils peuvent fuir s'ils sont réutilisés.Les éléments mâles conformes à la présente partie de l'ISO 9974 peuvent être utilisés, jusqu'à des pressions d'utilisation de 10 MPa (100 bar) pour la série LL, 25 MPa (250 bar) pour la série L et 40 MPa (400 bar) pour la série S. La pression d'utilisation admissible dépend de la dimension de l'élément mâle, des matériaux, de la conception, des conditions d'utilisation, des applications, etc.Seule l'ISO 6149 est valable pour les orifices et éléments mâles filetés utilisés dans les nouvelles conceptions de circuits de transmissions hydrauliques. Les orifices et éléments mâles normalisés dans l'ISO 1179, l'ISO 9974 et l'ISO 11926 ne sont pas utilisables dans ce cas.La conformité aux spécifications dimensionnelles de la présente partie de l'ISO 9974 ne garantit pas les performances nominales. Il incombe à chaque fabricant de procéder à des essais suivant les spécifications normalisées pour vérifier que les composants conformes à la présente partie de l'ISO 9974 présentent les caractéristiques nominales de fonctionnement.

General Information

• Status: Published
• Publication Date: 17-Apr-1996
• ICS: 23.100.40 - Piping and couplings
• Technical Committee: ISO/TC 131/SC 4 - Connectors and similar products and components
• Drafting Committee: ISO/TC 131/SC 4/WG 1 - Ports and connector stud ends
• Current Stage: 9093 - International Standard confirmed
• Start Date: 15-May-2024
• Completion Date: 13-Dec-2025

Overview

ISO 9974-3:1996 defines stud ends with metal-to-metal sealing (type B) for ports and stud ends using ISO 261 threads intended for general use and fluid power. The standard specifies dimensions, designation, performance requirements and test procedures for three duty series: extra-light (LL), light (L) and heavy (S). It also includes a normative test data form (Annex A) and an informative bibliography (Annex B).

Key topics and technical requirements

• Threading and dimensions: Stud ends follow ISO 261 general-purpose metric screw thread sizes and the dimensional tables provided in the standard.
• Duty series and working pressures: Design guidance and permissible working pressures depend on series and size (example ranges given in the standard: LL, L and S series ratings).
• Metal-to-metal sealing: Sealing is achieved by a machined metal sealing face; this causes sealing-face damage on assembly so re-use is not recommended - they may leak if re-used and are not suitable for leak-free hydraulic designs when re-used.
• Materials and hardness: Typical materials specified include low-carbon steel (plated) for stud ends and hardened, unplated test blocks (around 45–50 HRC) for qualification testing.
• Performance tests:
  • Burst pressure test - verifies burst-to-working pressure ratio (test samples and pressure rise rate defined).
  • Cyclic endurance (impulse) test - verifies resistance to pressure cycling (1,000,000 cycle requirement for qualifying samples).
  • Qualification torques and thread lubrication - test assembly torques and lubrication media (hydraulic oil VG32) are specified.
• Designation & identification: Standard prescribes a naming convention (e.g., “Stud end IS0 9974-3 - M10 x 1.5 S”) and an identification statement for literature and test reports.

Applications

• Used in fluid power systems (hydraulic and pneumatic) and general pressurized piping where metal-to-metal face sealing is acceptable.
• Typical applications: tube fittings, hose fittings, valves and other connectors where threaded stud ends connect to ports with ISO 261 threads.
• Not recommended for new hydraulic designs that require guaranteed leak-free re-assembly; other ISO parts (e.g., ISO 6149) are preferred for new hydraulic designs.

Who should use this standard

• Mechanical and hydraulic designers, fittings manufacturers, quality engineers and test laboratories specifying or qualifying stud ends with metal-to-metal sealing.
• Procurement and certification teams needing consistent design, test and designation rules for ISO 261-threaded stud ends.

Related standards

• ISO 9974-1, ISO 9974-2 (other parts of the series)
• ISO 261 (metric screw threads)
• ISO 8434 series, DIN 3852-1 (equivalent stud ends), ISO 6803 (impulse testing) - see Annex B bibliography for full cross-references.

Keywords: ISO 9974-3, metal-to-metal sealing, ISO 261 threads, stud ends, fluid power, hydraulic fittings, burst pressure, impulse test, cyclic endurance.

Standards Content (Sample)

INTERNATIONAL
STANDARD
First edition
1996-04-15
Connections for general use and fluid
power - Ports and stud ends with IS0 261
threads with elastomeric or metal-to-metal
sealing -
Part 3:
Stud ends with metal-to-metal sealing (type B)
Raccordemen ts pour applications g&&ales et transmissions h ydrauliques
et pneumatiques - Orifices et &men ts msles ;i filetage IS0 26 1 et joint
en blastomkre ou 6tanchbit4 m&al sur m&al -
Partie 3: i%ments males avec 6tanchMG m&al sur m&al (type B)
Reference number
IS0 9974-3:1996(E)
IS0 9974=3:1996(E)

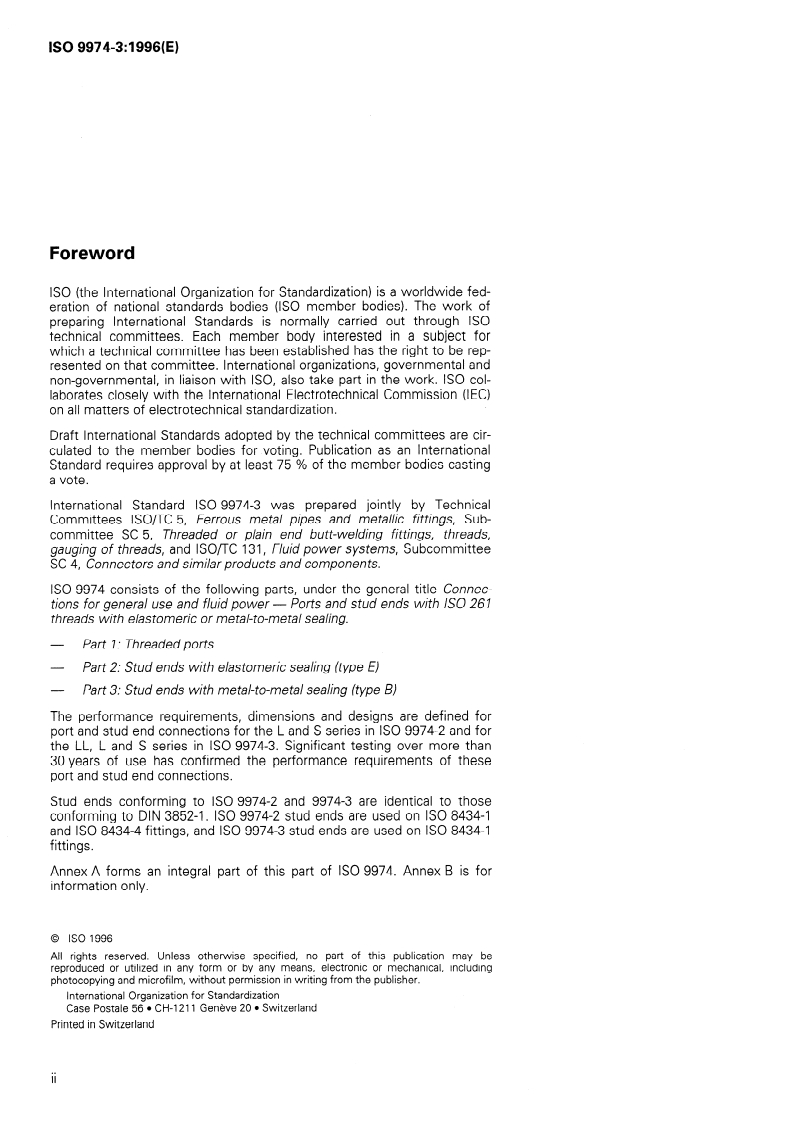

Foreword
IS0 (the International Organization for Standardization) is a worldwide fed-
eration of national standards bodies ( IS0 member bodies). The work of
preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be rep-
resented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. IS0 col-
laborates closely with the International Electrotechnical Commission (IEC)
on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are cir-
culated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 9974-3 was prepared jointly by Technical
Committees lSO/TC 5, ferrous metal pipes and metallic fittings, Sub-
committee SC 5, Threaded or plain end butt-we/ding fittings, threads,
gauging of threads, and ISO/TC 131, Fluid power systems, Subcommittee
SC 4, Connectors and similar products and components.
IS0 9974 consists of the following parts, under the general title Connec-
tions for general use and fluid power - Ports and stud ends with IS0 261
threads with elastomeric or metal-to-metal sealing.
- Part I: Threaded ports
Part 2: Stud ends with elastomeric sealing (type E)
Part 3: Stud ends with metal-to-metal sealing (type B)
The performance requirements, dimensions and designs are defined for
port and stud end connections for the L and S series in IS0 9974-Z and for
the LL, L and S series in IS0 9974-3. Significant testing over more than
30 years of use has confirmed the performance requirements of these
port and stud end connections.
Stud ends conforming to IS0 9974-2 and 9974-3 are identical to those
conforming to DIN 3852-l. IS0 9974-2 stud ends are used on IS0 8434-l
and IS0 8434-4 fittings, and IS0 9974-3 stud ends are used on IS0 8434-l
fittings.
Annex A forms an integral part of this part of IS0 9974. Annex B is for
information only.
0 IS0 1996
All rights reserved. Unless otherwise specified, no part of this publication may be
reproduced or utilized in any form or by any means, electronic or mechanical, including
photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
IS0 9974=3:1996(E)
0 IS0

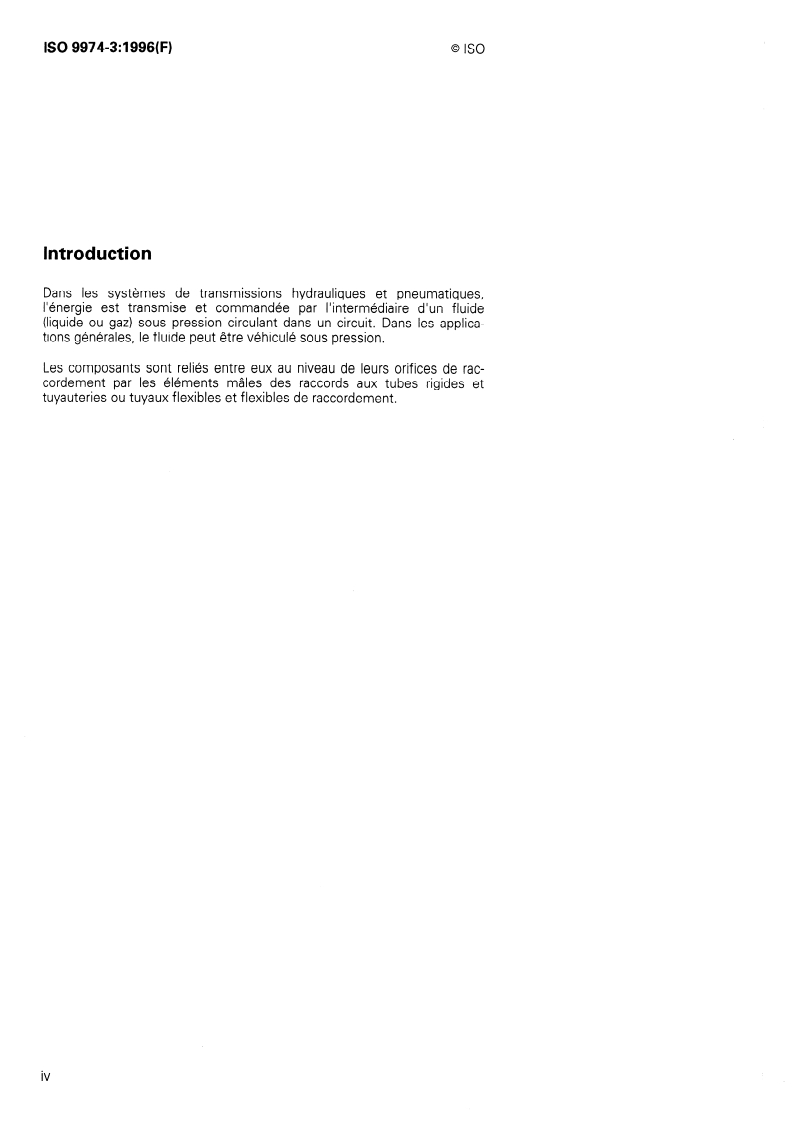

Introduction
In fluid power systems, power is transmitted and controlled through a fluid
(liquid or gas) under pressure within an enclosed circuit. In general appli-
cations, a fluid may be conveyed under pressure.
Components are co nnected through their th readed ports by stud ends on
fluid conductor fittin gs to tubes and pipes or to hose fittings a nd hoses.

This page intentionally left blank

INTERNATIONAL STANDARD @ IS0 IS0 9974=3:1996(E)
Connections for general use and fluid power - Ports and stud
ends with IS0 261 threads with elastomeric or metal-to-metal
sealing -
Part 3:
Stud ends with metal-to-metal sealing (type B)
1 Scope 2 Normative references
The following standards contain provisions which,
This part of IS0 9974 specifies dimensions, perform-
through reference in this text, constitute provisions of
ance requirements and test procedures for heavy-duty
this part of IS0 9974. At the time of publication, the
(S series), light-duty (L series) and extra-light-duty
editions indicated were valid. All standards are subject
(LL series) stud ends with IS0 261 threads and metal-
to-metal sealing. It also specifies the designation of to revision, and parties to agreements based on this
these stud ends. These stud ends should not be used part of IS0 9974 are encouraged to investigate the
for leak-free hydraulic fluid power applications be- possibility of applying the most recent editions of the
cause they may leak if re-used. standards indicated below. Members of IEC and IS0
maintain registers of currently valid International Stan-
dards.
Stud ends in accordance with this part of IS0 9974
may’ be used at working pressures up to IO MPa
IS0 261:- 21, IS0 general-purpose metric screw
(I 00 bar 1)) for the LL series, 25 MPa (250 bar) for the
threads - General plan.
L series and 40 MPa (400 bar) for the S series. The
permissible working pressure depends upon the stud
IS0 3448: 1992, Industrial liquid lubricants - IS0 vis-
end size, materials, design, working conditions, appli-
cosity classification.
cation, etc.
IS0 4759-l :I 978, Tolerances for fasteners - Part 1:
For threaded ports and stud ends specified in new Bolts, screws and nuts with thread diameters be-
designs in hydraulic fluid power applications, only
tween I,6 (inclusive) and 750 mm (inclusive) and
IS0 6149 is to be used. Threaded ports and stud
product grades A, B and C.
ends in accordance with IS0 1179, IS0 9974 and
IS0 11926 are not to be used for new designs in
IS0 5598: 1985, Fluid power systems and components
hydraulic fluid power applications.
- Vocabulary.
IS0 6508: 1986, Metallic materjals - Hardness test -
Conformance to the dimensional information in this
Rockwelltest(scalesA-B-C-D-E-F-G-H-K).
part of IS0 9974 does not guarantee rated perform-
ance. Each manufacturer should perform testing
according to the specification contained in this part of IS0 6803:1994, Rubber or plastics hoses and hose
IS0 9974 to assure that components comply with the assemblies
- Hydraulic pressure impulse test with-
performance ratings. out flexing.
I) 1 bar = 0,l MPa = 105 Pa; 1 MPa = 1 N/mm2
2) To be published. (Revision of IS0 261 :I 973)

0 IS0
IS0 9974=3:1996(E)
7.12 Materials
3 Definitions
Test blocks shall be unplated and hardened to 45 HRC
For the purposes of this part of IS0 9974, the defi-
to 50 HRC (see IS0 6508). Stud ends shall be made
nitions given in IS0 5598 apply.
from low carbon steel and plated.
7.1.3 Procedure
4 Dimensions
7.1.3.1 Thread lubrication
Stud ends shall conform to the dimensions shown in
For testing only, threads and contact surfaces shall be
figure 1 and given in table 1. Hex tolerances across
lubricated with hydraulic oil with a viscosity of VG 32
flats shall be in accordance with IS0 4759-1, product
in accordance with IS0 3448 prior to the application of
grade C.
torque.
7.1.3.2 Stud end torque
Test stud ends after application of the torques given in
5 Requirements
table 3.
7.1.3.3 Pressure rise rate
5.1 Working pressure
During the burst test, the rate of pressure rise shall
Stud ends made of low carbon steel shall be designed
not exceed 138 MPa/min (1 380 bar/min).
for use at the working pressures given in table 2.
7.1.4 Test report
5.2 Performance
Test results and conditions shall be reported on the
test data form given in annex A.
Stud ends made of low carbon steel shall meet at
least the burst and impulse pressures given in table 2,
when tested in accordance with clause 7.
7.2 Cyclic endurance (impulse) test
7.2.1 Principle
6 Metal-to-metal sealing
Test six samples at their respective impulse press-
ures.
The machined seal edge is compressed during as-
sembly. This causes damage to the sealing face of the
port. Safe re-assembly is not possible. A high surface
7.2.2 Materials
pressure shall also be obtained, otherwise leakage is
possible.
Use the same materials as those given in 7.12.
7.2.3 Procedures
7 Test methods
7.2.3.1 Thread lubrication
burst test shall
Parts used for the cyclic endurance or
Apply lubricant as specified in 7.1.3.1.
to stock.
not be tested f urther, used or returned
7.2.3.2 Stud end torques
Apply torque as specified in 7.1.3.2.
7.1 Burst pressure test
7.2.3.3 Cycle and pressure rise rate
7.1.1 Principle
The cycle rate shall be uniform between 0,5 Hz and
Test three samples to confirm that stud ends in ac-
I,3 Hz and shall conform to the wave pattern shown
cordance with this part of IS0 9974 meet or exceed a
in IS0 6803, except that the pressure rise rate shall be
ratio of 4:l between the relevant burst and working
adjusted accordingly.
pressures.
IS0 9974=3:1996(E)
Surface roughness in micrometres
s (width acres s flats)
Ra 3,2
d
Thread ( dq x P)
F
- ,
Figure 1 - Stud end with metal-to-metal sealing (type B)
Table 1 - Dimensions of stud ends with metal-to-metal sealing (type B)
Dimensions in millimetres
Y S W
d5 d9 dl0 dll L4 L5 L6
Thread
LL series L series S series
Ml x PI
+03
nom!) toI.*) nom?) to
...

ISO
NORME
INTERNATIONALE 9974-3
Première édition
1996-04-I 5
Raccordements pour applications
générales et transmissions hydrauliques
et pneumatiques - Orifices et éléments
mâles à filetage ISO 261 et joint en
élastomère ou étanchéité métal sur
métal -
Partie 3:
Éléments mâles avec étanchéité métal sur
métal (type B)
Connections for general use and fluid power - Ports and stud ends with
ISO 267 threads with elastomeric or metal-to-metal sealing -
Part 3: Stud ends with metal-to-metal sealing (type t3)
Numéro de référence
ISO 9974-3: 1996(F)

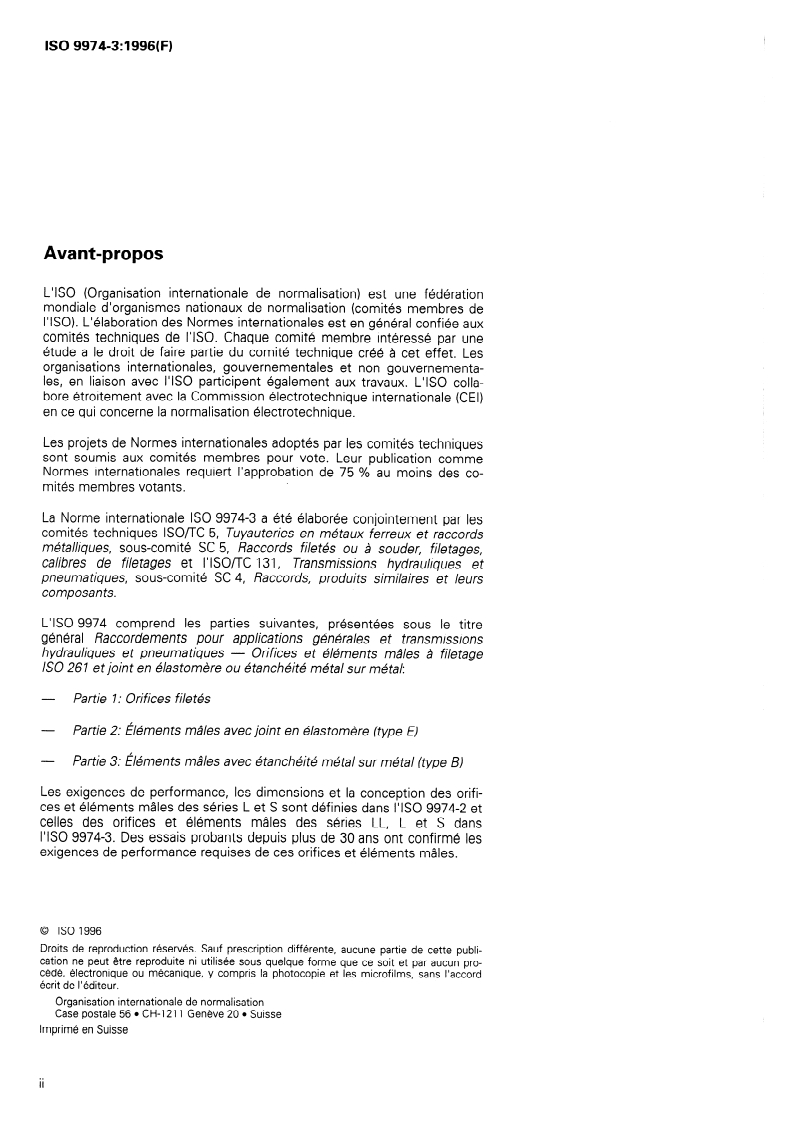

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementa-
les, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
.
mités membres votants.
La Norme internationale ISO 9974-3 a été élaborée conjointement par les
comités techniques ISO/TC 5, Tuyauteries en métaux ferreux et raccords
métalliques, sous-comité SC 5, Raccords filetés ou à souder, filetages,
calibres de filetages et l’lSO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 4, Raccords, produits similaires et leurs
composants.
L’ISO 9974 comprend les parties suivantes, présentées sous le titre
général Raccordements pour applications générales et transmissions
hydrauliques et pneuma tiques - Orifices et éléments mâles à filetage
ISO 267 et joint en élastomère ou étanchéité métal sur métal:
- Partie 7 : Orifices filetés
- Partie 2: Éléments mâles avec joint en élastomère (type E)
- Partie 3: Éléments mâles avec étanchéité métal sur métal (type B)
Les exigences de performance, les dimensions et la conception des orifi-
ces et éléments mâles des séries L et S sont définies dans I’ISO 9974-2 et
celles des orifices et éléments mâles des séries LL, L et S dans
I’ISO 9974-3. Des essais probants depuis plus de 30 ans ont confirmé les
exigences de performance requises de ces orifices et éléments mâles.
0 ISO 1996
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
@ ISO ISO 9974=3:1996(F)
Les éléments mâles conformes à I’ISO 9974-2 et I’ISO 9974-3 sont iden-
tiques à ceux en conformité avec la DIN 3852-l. Les éléments mâles
ISO 9974-2 sont utilisés avec les raccords ISO 8434-l et ISO 8434-4, et
les éléments mâles ISO 9974-3 sont utilisés avec les raccords ISO 8434-l.
L’annexe A fait partie intégrante de la présente partie de I’ISO 9974. L’an-
nexe B est donnée uniquement à titre d’information.

ISO 9974=3:1996(F) @ ISO
Introduction
Dans les systèmes de transmissions hydrauliques et pneumatiques,
l’énergie est transmise et commandée par l’intermédiaire d’un fluide
(liquide ou gaz) sous pression circulant dans un circuit. Dans les applica-
tions générales, le fluide peut être véhiculé sous pression.
Les composants sont reliés entre eux au niveau de leurs orifices de rac-
cordement par les éléments mâles des raccords aux tubes rigides et
tuyauteries ou tuyaux flexibles et flexibles de raccordement.

NORME INTERNATIONALE @ ISO ISO 9974-3: 1996(F)
Raccordements pour applications générales et transmissions
hydrauliques et pneumatiques - Orifices et éléments mâles à
filetage ISO 261 et joint en élastomère ou étanchéité métal sur
métal -
Partie 3:
Éléments mâles avec étanchéité métal sur métal (type B)
1 Domaine d’application 2 Références normatives
Les normes suivantes contiennent des dispositions
La présente partie de I’ISO 9974 prescrit les dimen-
sions, les performances et les méthodes d’essai des qui, par suite de la référence qui en est faite, consti-
éléments mâles de série lourde (série S), de série tuent des dispositions valables pour la présente partie
légère (série L) et de série extrêmement légère (sé- de I’ISO 9974. Au moment de la publication, les édi-
rie LL) à filetage ISO 261 avec étanchéité métal sur tions indiquées étaient en vigueur. Toute norme est
métal. Elle spécifie également la désignation de ces sujette à révision et les parties prenantes des accords
éléments mâles. II est conseillé de ne pas utiliser ces fondés sur la présente partie de I’ISO 9974 sont invi-
éléments mâles pour des applications de transmis- tées à rechercher la possibilité d’appliquer les éditions
sions hydrauliques étanches parce qu’ils peuvent fuir les plus récentes des normes indiquées ci-après. Les
s’ils sont réutilisés. membres de la CEI et de I’ISO possèdent le registre
des Normes internationales en vigueur à un moment
Les éléments mâles conformes à la présente partie de
donné.
I’ISO 9974 peuvent être utilisés jusqu’à des pressions
d’utilisation de 10 MPa (100 bar Il) pour la série LL,
ISO 261:- *), Fietages métriques ISO pour usages
25 MPa (250 bar) pour la série L et 40 MPa (400 bar)
généraux - Vue d’ensemble.
pour la série S. La pression d’utilisation admissible dé-
pend de la dimension de l’élément mâle, des maté-
ISO 3448: 1992, Lubrifiants liquides industriels - Clas-
riaux, de la conception, des conditions d’utilisation,
sification ISO selon la viscosité.
des applications, etc.
ISO 4759-l :1978, Tolérances pour éléments de fixa-
Seule I’ISO 6149 est valable pour les orifices et élé-
- Partie 7: Boulons, vis et écrous de diamètre de
tion
ments mâles filetés utilisés dans les nouvelles con-
filetage compris entre 1,6 (inclus) et 750 mm (inclus)
ceptions de circuits de transmissions hydrauliques.
et de niveaux de finition A, B et C.
Les orifices et éléments mâles normalisés dans
I’ISO 1179, I’ISO 9974 et I’ISO 11926 ne sont pas
ISO 5598: 1985, Transmissions hydrauliques et pneu-
utilisables dans ce cas.
matiques - Vocabulaire.
La conformité aux spécifications dimensionnelles de
ISO 6508: 1986, Matériaux métalliques - Essai de du-
la présente partie de I’ISO 9974 ne garantit pas les
- Essai Rockwell (échelles A - B - C - D - E - F -
reté
performances nominales. II incombe à chaque fabri-
G-H-K).
cant de procéder à des essais suivant les spécifica-
tions normalisées pour vérifier que les composants
ISO 6803:1994, Tuyaux et flexibles en caoutchouc ou
conformes à la présente partie de I’ISO 9974 présen-
en plastique - Essai d’impulsions de pression hydrau-
tent les caractéristiques nominales de fonctionne-
lique sans flexions.
ment.
1) 1 bar = 0,l MPa = 105 Pa; 1 MPa = 1 N/mm*
2) À publier. (Révision de I’ISO 261 :1973)
7.1 Essai d’éclatement sous pression
3 Définitions
Pour les besoins de la présente partie de I’ISO 9974,
7.1.1 Principe
les définitions données dans I’ISO 5598 s’appliquent.
Soumission à essai de trois échantillons confirmant
que les éléments mâles conformes à la présente partie
de I’ISO 9974 ont un rapport de la pression d’éclate-
ment à la pression d’utilisation égal ou supérieur à 4:l.
4 Dimensions
7.12 Matériaux
Les éléments mâles doivent avoir des dimensions
conformes à celles données à la figure 1 et dans le ta- Les blocs d’essai doivent être non revêtus et trempés
bleau 1. Les tolérances des cotes surplats doivent être à une dureté de 45 HRC à 50 HRC (voir ISO 6508). Les
conformes au niveau de finition C de I’ISO 4759-l. éléments mâles doivent être en acier à bas carbone et
être revêtus.
7.1.3 Mode opératoire
5 Prescriptions
7.1.3.1 Lubrification des filetages
Pour les essais uniquement, lubrifier les filetages et
5.1 Pression d’utilisation
les surfaces de contact avec une huile hydraulique de
viscosité VG 32 conformément à I’ISO 3448 avant
Les éléments mâles en acier à bas carbone doivent
d’appliquer le couple.
être conçus pour fonctionner aux pressions d’utili-
sation données dans le tableau 2.
7.1.3.2 Couple sur éléments mâles
Essayer les éléments mâles après application des
couples donnés dans le tableau 3.
5.2 Performances
Les éléments mâles en acier à bas carbone doivent
7.1.3.3 Vitesse de montée en pression
supporter au minimum les pressions d’éclatement et
d’impulsion données dans le tableau 2, appliquées au
Durant l’essai d’éclatement, la vitesse de montée
cours d’essais conformes à l’article 7.
en pression ne doit pas dépasser 138 MPa/min
(1 380 bar/min).
7.1 A Rapport d’essai
6 Étanchéité métal sur métal
Les résultats et conditions d’essai doivent être consi-
gnés sur le formulaire d’essai donné dans l’annexe A.
Le bord du joint usiné est comprimé pendant
l’assemblage, ce qui provoque des détériorations sur
la face d’étanchéité de l’orifice. Un deuxième assem-
blage sûr n’est pas possible. De plus, une tension su-
(par impu Ision
7.2 Essai d’endurance cyclique
perficielle élevée doit être obtenue, sinon une fuite est
possible.
7.2.1 Principe
Soumission à essai de six échantillons à leur pression
d’impulsion respective.
7 Méthodes d’essai
7.2.2 Matériaux
Les pièces utilisées pour l’essai d’éclatement ou
d’endurance cyclique ne doivent pas être employées à
Utiliser les mêmes matériaux qu’en 7.1.2.
d’autres usages ou essais ni retournées au stock.
ISO 9974=3:1996(F)
Rugosité de surface en micromètres
s (cote surplats)
Figure 1 - Élément mâle avec étanchéité métal sur métal (type B)
Tableau 1 - Dimensions des éléments mâles avec étanchéité métal sur métal (type B)
Dimensions en millimètres
r S W
d5 d9 40 dl1 L4 L5 L6
Filetage
Série LL Série L Série S
(dl x PI
+ 0,3
nom?) t01.2) nom?) fol.*) nom?) fol?) -;* , -;5 -;* I + 0,2 min. 0
I
8 12
3 + 0,14 - - - - 12 11 6,4
M8xl 0
1,5 2 1
0 o 8 14
485 + 0,18 4 + 0,18 - - 14 13 8,4
MlOxl
9,7 12 17
MlZx1,5 - - 6 +0,18 4 + 0,18 17 16
7 +022 5 +018 19 18 Il,7 12 2
Ml4x1,5 - -
0' 0'
22 61
+022 7 +022 21 20 13,7 12
Ml6xl,5 - - g
0' 0'
3 12
+027 8 + 0,22 23 22 15,7 12 25
Ml8x1,5 - - 11
o' 0
o' 27
- - 10 +022 25 24 17,7 14
MZOx1,53) - -
12 + 0,27 27 26 19,7 14 27
M22x1,5 - - 14 + 0,27
o 0
or 32
+027 - - 31 30 23,7 16
M26x1,5 - - 18
16 +027 o' 32 30,5 24 16 32
M27x2 - - - -
of o' 41
+033 20 +033 39 37 30 18 4 116
M33x2 - - 23
ot o' 49 47 39 20 50
M42x2 - - 30 +033 25 +033
of of 45 22 55
M48x2 - - 36 + 0 39 32 + 0 39 55 53
1) Diamètre nominal maximal.
2) Tolérance correspondant à la tolérance HI3 conformément à I’ISO 286-2.
3) Pour les applications de mesurage.
ISO 9974-3: 1996(F)
Tableau 2 - Pressions des éléments mâles avec étanchéité métal sur métal (type B)
Pression d’utilisation Pression d’essai
Série Filetage Éclatement Impulsion 1)
MPa MPa MPa
bar) bar) (bar)
M8xl 10 (133)
(100) 40 (400) 13,3
LL
(133)
10 (100) 40 (400) 13,3
MlOxl
100 (1 000) 33,2 (332)
MlOxl 25 (250)
100 (1 000) 33,2 (332)
MlZx1,5 25 (250)
(1 000) 33,2 (332)
M14x1,5 25 (250) 100
(1 000) 33,2 (332)
M16x1,5 25 (250) 100
100 (1 000) 33,2
M18x1,5 25 (250) (332)
L
64 (640) 21,3 (213)
M22 x 1,5 16 (160)
64 (640) 21,3 (213)
M26x1,5 16 (160)
(133)
10 (100) 40 (400) 13,3
M33x2
uoo
...
