INTERNATIONAL ISO
STANDARD 20633
First edition
2015-11-01
Infant formula and adult
nutritionals — Determination of
vitamin E and vitamin A by normal
phase high performance liquid
chromatography
Formules infantiles et produits nutritionnels pour adultes —
Détermination de la teneur en vitamine E et de la teneur en vitamine A
par chromatographie liquide à haute performance en phase normale
Reference number
ISO 20633:2015(E)
©
ISO 2015
---------------------- Page: 1 ----------------------
ISO 20633:2015(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 20633:2015(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Terms and definitions . 1
3 Principle . 1
4 Reagents and materials . 2
5 Apparatus . 6
6 Procedure. 7
6.1 Sample preparation . 7
6.1.1 General. 7
6.1.2 Dry blended powder samples . 7
6.1.3 Wet blended powder samples . 7
6.1.4 Liquid samples . 7
6.1.5 Sample extraction . 7
6.2 HPLC analysis . 7
6.2.1 General. 7
6.2.2 Detector settings . 8
6.2.3 Pump gradient elution cycle . 8
7 System suitability. 8
8 Calculations. 8
Annex A (informative) Examples of chromatograms .10
Annex B (informative) Precision data .16
Annex C (informative) Comparison between AOAC 2012.10, EN 12822 and EN 12823-1 .19
Bibliography .23
© ISO 2015 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 20633:2015(E)

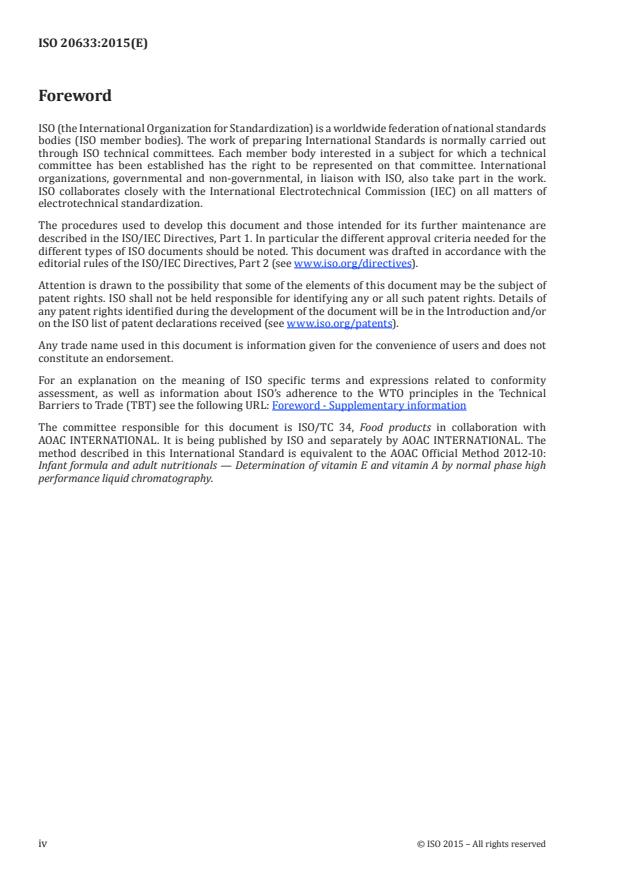

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 34, Food products in collaboration with
AOAC INTERNATIONAL. It is being published by ISO and separately by AOAC INTERNATIONAL. The
method described in this International Standard is equivalent to the AOAC Official Method 2012-10:
Infant formula and adult nutritionals — Determination of vitamin E and vitamin A by normal phase high
performance liquid chromatography.
iv © ISO 2015 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 20633:2015(E)
Infant formula and adult nutritionals — Determination
of vitamin E and vitamin A by normal phase high
performance liquid chromatography
WARNING — The use of this International Standard can involve hazardous materials, operations
and equipment. This International Standard does not purport to address all the safety problems
associated with its use. It is the responsibility of the user of this International Standard to
establish appropriate safety and health practices and determine the applicability of regulatory
limitations prior to use.
1 Scope
This International Standard specifies a method for the simultaneous quantitative determination of
vitamin E (α-tocopherol and α-tocopheryl acetate) and vitamin A (13-cis and all-trans isomers of retinyl
palmitate and retinyl acetate) present in all forms of infant and adult formulas (powders, ready-to-feed
liquids and liquid concentrates).
Retinol is not used for fortification purposes and therefore is not addressed in this method. The innate
amount in products is insignificant.
Stereoisomers of vitamin E, α-tocopherol and α-tocopheryl acetate, are not differentiated in this method.
2 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
2.1
adult nutritional
nutritionally complete, specially formulated food, consumed in liquid form, which may constitute the
sole source of nourishment, made from any combination of milk, soy, rice, whey, hydrolysed protein,
starch and amino acids, with and without intact protein
2.2
infant formula
breast-milk substitute specially manufactured to satisfy, by itself, the nutritional requirements of
infants during the first months of life up to the introduction of appropriate complementary feeding
[SOURCE: Codex Standard 72-1981]
3 Principle
This procedure utilizes the proteolytic enzyme, papain, to hydrolyze the hydrophilic protein coating of
fat micelles in milk or soy-based infant formulations in an aqueous solution. The hydrophobic contents
of the micelles are then extracted quantitatively into iso-octane in a single extraction. The extract is
analysed by normal phase HPLC using an analytical column with gradient elution. Quantification
of α-tocopherol and α-tocopheryl acetate is done using fluorescence detection with excitation and
emission wavelengths at 280 nm and 310 nm. Retinyl palmitate (cis and trans) and retinyl acetate (cis
and trans) are quantified using UV detection at 325 nm.
© ISO 2015 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 20633:2015(E)
4 Reagents and materials
During the analysis, unless otherwise stated, use only reagents of recognized analytical grade and
distilled or demineralized water or water of equivalent purity.
4.1 Methyl-t-butyl ether, also known as tert-butylmethylether, HPLC grade.
4.2 n-Hexane, HPLC grade.
4.3 Ethanol, HPLC grade.
4.4 Methanol, HPLC grade.
4.5 Iso-octane (2,2,4-trimethylpentane), HPLC grade.
1)
4.6 Papain (from Carica papaya), ≥ 3 U/mg, Sigma 76220 or equivalent.
1)
4.7 Hydroquinone, Sigma H9003 or equivalent.
4.8 Glacial acetic acid, analytical reagent grade.
4.9 Anhydrous sodium acetate.
4.10 Dilute hydrochloric acid solution.
Dilute 100 ml of a hydrochloric acid solution with a mass fraction of 36 % to 200 ml with water.
4.11 Papain solution, mass concentration ρ = 20 g/l.
Dissolve 100 mg hydroquinone and 4 g anhydrous sodium acetate in approximately 80 ml of water in
a 100 ml one-mark volumetric flask (5.11). Adjust the pH to 5,0 with dilute hydrochloric acid solution
(4.10). Add 2 g of papain and make up to volume. Prepare fresh prior to use.
4.12 Acidified methanol solution.
Add 20 ml of glacial acetic acid to 1 l of methanol and mix. Prepare fresh on the day of use.
4.13 HPLC mobile phase A.
n-Hexane, filtered and degassed for 15 min in an ultrasonic bath.
4.14 HPLC mobile phase B.
Mix 750 ml of n-hexane with 250 ml of methyl-t-butyl ether. Add 3 ml of methanol, filter and degas for
15 min in an ultrasonic bath.
4.15 Standard substances
4.15.1 Retinyl palmitate reference standard, primary reference standard. The standard shall contain
antioxidant. CAS 78-81-2.
1) This is an example of a suitable product available commercially. This information is given for the convenience
of users of this document and does not constitute an endorsement by ISO of the product named. Equivalent products
may be used if they can be shown to lead to the same results.
2 © ISO 2015 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 20633:2015(E)
4.15.2 Retinyl acetate reference standard, primary reference standard. CAS 127-47-9.
4.15.3 α-tocopheryl acetate reference standard, primary reference standard. CAS 7695-91-2
4.15.4 α-tocopherol reference standard, primary reference standard. CAS 10191-41-0.
4.16 Standard solutions
4.16.1 Retinyl palmitate stock standard solution.
Weigh to the nearest 0,01 mg, approximately 70 mg of retinyl palmitate (4.15.1) into a 50 ml volumetric
flask (5.11). Dissolve in and dilute to volume with iso-octane (4.5).
4.16.2 Retinyl acetate stock standard solution.
Weigh, to the nearest 0,01 mg, approximately 35 mg of retinyl acetate (4.15.2) into a 50 ml volumetric
flask (5.11). Dissolve in and dilute to volume with ethanol (4.3).
4.16.3 α-tocopheryl acetate stock standard solution.
Weigh, to the nearest 0,01 mg, approximately 180 mg of α-tocopheryl acetate (4.15.3) into a 50 ml
volumetric flask (5.11). Dissolve in and dilute to volume with iso-octane.
4.16.4 α-tocopherol stock standard solution.
Weigh, to the nearest 0,01 mg, approximately 100 mg of α-tocopherol (4.15.4) into a 50 ml volumetric
flask (5.11). Dissolve in and dilute to volume with iso-octane.
NOTE The above stock standard solutions are stable in a refrigerator at 4 °C to 8 °C for up to 7 days.
4.16.5 Combined working standard solution 1.
Transfer by pipette 4 ml of retinyl palmitate stock standard solution (4.16.1), 4 ml of retinyl acetate
stock standard solution (4.16.2), 7 ml of α-tocopheryl acetate stock standard solution (4.16.3) and
20 ml of α-tocopherol stock standard solution (4.16.4), into a 50 ml volumetric flask (5.11) and dilute to
volume with iso-octane. Prepare this solution freshly prior to use.
4.16.6 Combined working standard solution 2.
Transfer by pipette 8 ml of combined working standard solution 1 (4.16.5) into a 100 ml volumetric
flask (5.11) and dilute to volume with iso-octane. Prepare this solution freshly prior to use.
4.16.7 Calibration standard solutions
Into separate 50 ml volumetric flasks (5.11), transfer by pipette 0,5 ml, 2 ml, 4 ml, 8 ml, 16 ml and 32 ml
of combined working standard solution 2 (4.16.6), and dilute to volume with iso-octane. These solutions
are used to construct a multipoint calibration curve. Prepare these solutions daily prior to use.
NOTE For routine testing and depending on the concentration range of the analytes in the test samples, a
3 or 4 point standard curve can be used, provided the ranges are within the lowest and highest points of the 6
point curve listed above.
© ISO 2015 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 20633:2015(E)
4.17 Stock standard purity determinations
4.17.1 Spectrometric purity of retinyl palmitate stock solution
Pipet 1 ml of retinyl palmitate stock standard solution (4.16.1) into a 100 ml volumetric flask (5.11)
and make up to volume with ethanol. Determine the absorption at 325 nm, zeroed against ethanol in a
1 cm quartz cell. Repeat the reading a further two times, rinsing the sample cuvette with the solution
before each reading. Calculate the average absorbance reading. Calculate the spectrometric purity as a
decimal, SP , of retinyl palmitate using Formula (1):
RP
A 50 100
SP =× ××10 (1)
RP
975 m 1
st
where
A is the average absorbance reading;
975 is the extinction coefficient of retinyl palmitate at 325 nm (see Reference [1]);
m is the mass of the reference standard in mg.
st
4.17.2 Spectrometric purity of retinyl acetate stock solution
Pipet 1 ml of retinyl acetate stock standard solution (4.16.2), into a 100 ml volumetric flask (5.11) and
make up to volume with ethanol. Determine the absorption at 325 nm, zeroed against ethanol in a
1 cm quartz cell. Repeat the reading a further two times, rinsing the sample cuvette with the solution
before each reading. Calculate the average absorbance reading. Calculate the spectrometric purity as a
decimal, SP , of retinyl acetate using Formula (2):
RA
A 50 100
SP =× ××10 (2)
RA
1560 m 1
st
where
A is the average absorbance reading;
1 560 is the extinction coefficient of retinyl acetate at 325 nm (see Reference [1]);
m is the mass of the reference standard in mg.
st
4.17.3 Spectrometric purity of α-tocopheryl acetate stock solution
Pipet 3 ml of α-tocopheryl acetate stock standard solution (4.16.3), into a 100 ml volumetric flask (5.11)
and make up to volume with ethanol. Determine the absorption at 284 nm, zeroed against ethanol in a
1 cm quartz cell. Repeat the reading a further two times, rinsing the sample cuvette with the solution
before each reading. Calculate the average absorbance reading. Calculate the spectrometric purity as a
decimal, SP , of α-tocopheryl acetate using Formula (3):
TA
A 50 100
SP =× ××10 (3)
TA
43,6 m 3
st
where
A is the average absorbance reading;
43,6 is the extinction coefficient of α-tocopheryl acetate at 284 nm (see Reference [1]);
m is the mass of the reference standard in mg.
st
4 © ISO 2015 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 20633:2015(E)
4.17.4 Spectrometric purity of α-tocopherol stock solution
Pipet 3 ml of α-tocopherol stock standard solution (4.16.4), into a 100 ml volumetric flask (5.11) and
make up to volume with ethanol. Determine the absorption at 292 nm, zeroed against ethanol in a
1 cm quartz cell. Repeat the reading a further two times, rinsing the sample cuvette with the solution
before each reading. Calculate the average absorbance reading. Calculate the spectrometric purity as a
decimal, SP , of α-tocopherol using Formula (4):
T
A 50 100
SP =× ××10 (4)
T
75,8 m 3
st
where
A is the average absorbance reading;
75,8 is the extinction coefficient of α-tocopherol at 292 nm (see Reference [1]);
m is the mass of the reference standard in mg.
st
4.17.5 Chromatographic purity of stock standard solutions
Prepare each stock standard solution separately as follows.
Into four separate 100 ml volumetric flasks (5.11) transfer by pipette 1 ml of each of the stock
standard solutions, retinyl palmitate (4.16.1), retinyl acetate (4.16.2), α-tocopheryl acetate (4.16.3) and
α-tocopherol (4.16.4). Label each flask with the individual analyte names. Mix and dilute each to volume
with iso-octane.
Into four separate labelled 2 ml auto sampler vials transfer by auto pipettor, 60 µl of retinyl palmitate
solution 30 µl of retinyl acetate solution, 100 µl of α-tocopheryl acetate solution and 400 µl of
α-tocopherol. Fill vial with iso-octane to approximately 2 ml.
Vortex briefly and inject into the liquid chromatography system according to the method parameters
described in 6.2. Analyse retinyl palmitate and retinyl acetate by UV at 325 nm. For α-tocopheryl
acetate, analyse by UV at 284 nm and for α-tocopherol, analyse at 292 nm.
Calculate the chromatographic purity (CP) as a decimal for each peak of interest after integration of all
the peaks appearing on each chromatogram, using Formula (5):
Area of peak of interest
CP= (5)
Total peak area excluding solveent
Quantify the retinyl palmitate/acetate reference standard against the trans peak in the
chromatogram only.
4.17.6 Calculation of the concentrations of the calibration standard solutions
Calculate the concentration, ρ , of each vitamin in the working standard solutions from the stock
w
solution concentration using the appropriate dilution factor as shown in Formula (6) to Formula (9)
in µg/ml for retinyl palmitate (RP) and retinyl acetate (RA) and mg/ml for α-tocopherol (T) and
α-tocopheryl acetate (TA).
mV4 8
st a
ρ =×SP CP ×× ×× ×1000 (6)
WRPRPRP
50 50 100 50
V
m
4 8 a
st
ρ =×SP CP ×× ×× ×1000 (7)
WRARARA
50 50 100 50
© ISO 2015 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO 20633:2015(E)
mV
7 8
st a
ρ =×SP CP ×× ×× (8)
WTATATA
50 50 100 50
mV20 8
st a
ρ =×SP CP ×× ×× (9)
WT TT
50 50 100 50
where
V is 0,5 ml, 2 ml, 4 ml, 8 ml, 16 ml and 32 ml respectively for the calibration levels;
a
m i
...
NORME ISO
INTERNATIONALE 20633
Première édition
2015-11-01
Formules infantiles et produits
nutritionnels pour adultes —
Détermination de la teneur en
vitamine E et de la teneur en vitamine
A par chromatographie liquide à haute
performance en phase normale
Infant formula and adult nutritionals — Determination of
vitamin E and vitamin A by normal phase high performance liquid
chromatography
Numéro de référence
ISO 20633:2015(F)
©
ISO 2015
---------------------- Page: 1 ----------------------
ISO 20633:2015(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 20633:2015(F)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Termes et définitions . 1
3 Principe . 1
4 Réactifs et matériaux . 2
5 Appareillage . 6
6 Mode opératoire. 7
6.1 Préparation de l’échantillon . 7
6.1.1 Généralités . 7
6.1.2 Échantillons de poudre mélangés à sec . 7
6.1.3 Échantillons de poudre issus d’un mélange par voie humide . 7
6.1.4 Échantillons liquides . 7
6.1.5 Extraction des échantillons . 8
6.2 Analyse par CLHP . 8
6.2.1 Généralités . 8
6.2.2 Paramètres du détecteur . 8
6.2.3 Cycle d’élution à gradient de la pompe . 8
7 Adéquation du système . 9
8 Calculs . 9
Annexe A (informative) Exemples de chromatogrammes .11
Annexe B (informative) Données de fidélité .17
Annexe C (informative) Comparaison entre l’AOAC 2012.10, l’EN 12822 et l’EN 12823-1 .21
Bibliographie .25
© ISO 2015 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 20633:2015(F)

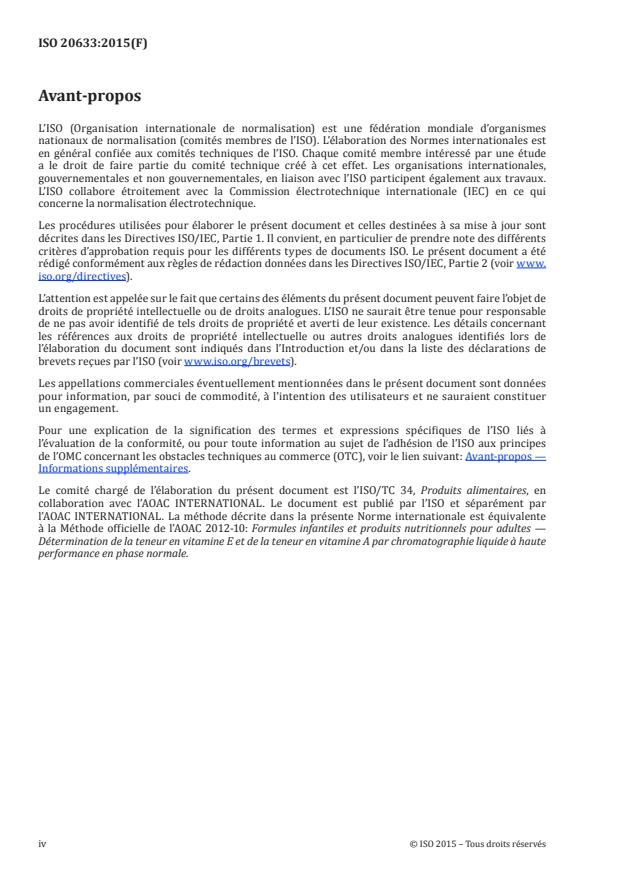

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 34, Produits alimentaires, en
collaboration avec l’AOAC INTERNATIONAL. Le document est publié par l’ISO et séparément par
l’AOAC INTERNATIONAL. La méthode décrite dans la présente Norme internationale est équivalente
à la Méthode officielle de l’AOAC 2012-10: Formules infantiles et produits nutritionnels pour adultes —
Détermination de la teneur en vitamine E et de la teneur en vitamine A par chromatographie liquide à haute
performance en phase normale.
iv © ISO 2015 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 20633:2015(F)
Formules infantiles et produits nutritionnels pour
adultes — Détermination de la teneur en vitamine E et de
la teneur en vitamine A par chromatographie liquide à
haute performance en phase normale
AVERTISSEMENT — L’utilisation de la présente Norme internationale peut impliquer des
matériaux, des opérations et des équipements dangereux. La présente Norme internationale
n’a pas pour but d’aborder tous les problèmes de sécurité liés à son utilisation. Avant d’utiliser
la présente Norme internationale, il incombe à l’utilisateur d’établir des pratiques appropriées
de sécurité et de protection de la santé et de déterminer l’applicabilité des restrictions
réglementaires.
1 Domaine d’application
La présente Norme internationale spécifie une méthode de dosage simultané de la vitamine E
(α-tocophérol et acétate d’α-tocophéryle) et de la vitamine A (isomères 13-cis et tout-trans du palmitate
de rétinyle et de l’acétate de rétinyle) présentes dans toutes les formes de formules infantiles et pour
adultes (poudres, liquides prêts à servir et liquides concentrés).
Le rétinol n’est pas utilisé à des fins d’enrichissement et n’est donc pas abordé dans cette méthode. Sa
quantité présente naturellement dans les produits n’est pas significative.
Les stéréoisomères de la vitamine E, α-tocophérol et acétate d’α-tocophéryle, ne sont pas différenciés
dans la présente méthode.
2 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
2.1
produit nutritionnel pour adultes
aliment complet sur le plan nutritionnel, spécialement formulé, consommé sous forme liquide, pouvant
constituer la seule source d’alimentation, constitué de n’importe quelle combinaison de lait, soja, riz,
lactosérum, protéine hydrolysée, amidon et acides aminés, avec et sans protéine intacte
2.2
formule infantile
substitut du lait maternel spécialement fabriqué pour satisfaire, par lui-même, les besoins nutritionnels
des nourrissons pendant les premiers mois de la vie jusqu’à l’introduction d’une alimentation
complémentaire appropriée
[SOURCE: Norme Codex 72-1981]
3 Principe
Ce mode opératoire utilise l’enzyme protéolytique papaïne pour hydrolyser le revêtement protéique
hydrophile des micelles de matière grasse dans le lait ou les formules infantiles à base de soja en solution
aqueuse. Le contenu hydrophobe des micelles est ensuite extrait quantitativement dans l’iso-octane,
en une seule extraction. L’extrait est analysé par CLHP en phase normale en utilisant une colonne
analytique avec élution en gradient. La quantification de l’α-tocophérol et l’acétate d’α-tocophéryle est
effectuée en utilisant la détection en fluorescence, avec des longueurs d’onde d’excitation et d’émission
© ISO 2015 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 20633:2015(F)
de 280 nm et de 310 nm. Le palmitate de rétinyle (cis et trans) et l’acétate de rétinyle (cis et trans) sont
quantifiés par détection dans l’UV à 325 nm.
4 Réactifs et matériaux
Au cours de l’analyse, sauf indication contraire, utiliser uniquement des réactifs de qualité analytique
reconnue et de l’eau distillée ou déminéralisée ou de l’eau de pureté équivalente.
4.1 Éther de méthyl-t-butyle, également désigné par tert-butylméthyléther, qualité CLHP.
4.2 n-Hexane, qualité CLHP.
4.3 Éthanol, qualité CLHP.
4.4 Méthanol, qualité CLHP.
4.5 Iso-octane (2,2,4-triméthylpentane), qualité CLHP.
1)
4.6 Papaïne (de Carica papaya), ≥ 3 U/mg, Sigma 76220 ou l’équivalent.
1)
4.7 Hydroquinone, Sigma H9003 ou l’équivalent.
4.8 Acide acétique glacial, qualité réactif analytique.
4.9 Acétate de sodium anhydre.
4.10 Solution diluée d’acide chlorhydrique.
Diluer 100 ml de solution d’acide chlorhydrique de fraction massique 36 % à 200 ml avec de l’eau.
4.11 Solution de papaïne, concentration massique ρ = 20 g/l.
Dissoudre 100 mg d’hydroquinone et 4 g d’acétate de sodium anhydre dans environ 80 ml d’eau dans une
fiole jaugée de 100 ml à un trait (5.11). Ajuster le pH à 5,0 avec une solution diluée d’acide chlorhydrique
(4.10). Ajouter 2 g de papaïne et compléter au volume. Préparer une solution fraîche avant utilisation.
4.12 Solution de méthanol acidifiée.
Ajouter 20 ml d’acide acétique glacial à 1 l de méthanol et mélanger. Préparer une solution fraîche le
jour de l’utilisation.
4.13 Phase mobile de CLHP A.
n-Hexane, filtré et dégazé pendant 15 min dans un bain à ultrasons.
4.14 Phase mobile de CLHP B.
Mélanger 750 ml de n-hexane avec 250 ml d’éther méthyl-t-butylique. Ajouter 3 ml de méthanol, filtrer
et dégazer pendant 15 min dans un bain à ultrasons.
1) Ceci est un exemple de produit approprié disponible dans le commerce. Cette information est donnée par souci
de commodité à l’intention des utilisateurs du présent document et ne saurait constituer un engagement de l’ISO à
l’égard de ces produits. Des produits équivalents peuvent être utilisés s’il est démontré qu’ils conduisent aux mêmes
résultats.
2 © ISO 2015 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 20633:2015(F)
4.15 Substances étalons
4.15.1 Étalon de référence de palmitate de rétinyle, étalon de référence primaire. L’étalon doit
contenir un antioxydant. CAS 78-81-2.
4.15.2 Étalon de référence d’acétate de rétinyle, étalon de référence primaire. CAS 127-47-9.
4.15.3 Étalon de référence d’acétate d’α-tocophéryle, étalon de référence primaire. CAS 7695-91-2.
4.15.4 Étalon de référence d’α-tocophérol, étalon de référence primaire. CAS 10191-41-0.
4.16 Solutions étalons
4.16.1 Solution étalon mère de palmitate de rétinyle.
Peser, à 0,01 mg près, environ 70 mg de palmitate de rétinyle (4.15.1) dans une fiole jaugée de 50 ml
(5.11). Dissoudre et diluer au volume avec de l’iso-octane (4.5).
4.16.2 Solution étalon mère d’acétate de rétinyle.
Peser, à 0,01 mg près, environ 35 mg d’acétate de rétinyle (4.15.2) dans une fiole jaugée de 50 ml (5.11).
Dissoudre et diluer au volume avec de l’éthanol (4.3).
4.16.3 Solution étalon mère d’acétate d’α-tocophéryle.
Peser, à 0,01 mg près, environ 180 mg d’acétate d’α-tocophéryle (4.15.3) dans une fiole jaugée de 50 ml
(5.11). Dissoudre et diluer au volume avec de l’iso-octane.
4.16.4 Solution étalon mère d’α-tocophérol.
Peser, à 0,01 mg près, environ 100 mg d’α-tocophérol (4.15.4) dans une fiole jaugée de 50 ml (5.11).
Dissoudre et diluer au volume avec de l’iso-octane.
NOTE Les solutions étalons mères ci-dessus sont stables au réfrigérateur à une température comprise entre
4 °C et 8 °C pendant 7 jours.
4.16.5 Solution étalon de travail combinée 1.
Transférer à l’aide d’une pipette 4 ml de solution étalon mère de palmitate de rétinyle (4.16.1), 4 ml de
solution étalon mère d’acétate de rétinyle (4.16.2), 7 ml de solution étalon mère d’acétate d’α tocophéryle
(4.16.3) et 20 ml de solution étalon mère d’α-tocophérol (4.16.4), dans une fiole jaugée de 50 ml (5.11) et
diluer au volume avec de l’iso-octane. Préparer une solution fraîche avant utilisation.
4.16.6 Solution étalon de travail combinée 2.
Transférer à l’aide d’une pipette 8 ml de solution étalon de travail combinée 1 (4.16.5) dans une fiole jaugée
de 100 ml (5.11) et diluer au volume avec de l’iso-octane. Préparer une solution fraîche avant utilisation.
4.16.7 Solutions d’étalonnage
Dans des fioles jaugées de 50 ml séparées (5.11), transférer à l’aide d’une pipette 0,5 ml, 2 ml, 4 ml, 8 ml,
16 ml et 32 ml de solution étalon de travail combinée 2 (4.16.6) et diluer au volume avec de l’iso‑octane.
© ISO 2015 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 20633:2015(F)
Ces solutions sont utilisées pour construire une courbe d’étalonnage multipoints. Préparer ces solutions
quotidiennement avant utilisation.
NOTE Pour les essais de routine, et selon la plage de concentration des analytes dans les échantillons pour
essai, une courbe d’étalonnage à 3 ou 4 points peut être utilisée, à condition que les plages soient situées entre les
points le plus bas et le plus élevé de la courbe à 6 points indiquée ci-dessus.
4.17 Détermination de la pureté de chaque solution étalon mère
4.17.1 Pureté spectrométrique de la solution mère de palmitate de rétinyle
Prélever, à l’aide d’une pipette, 1 ml de la solution étalon mère de palmitate de rétinyle (4.16.1),
l’introduire dans une fiole jaugée de 100 ml (5.11) et compléter au volume avec de l’éthanol. Déterminer
l’absorption à 325 nm, après avoir établi le zéro sur une cellule en quartz de 1 cm contenant de l’éthanol.
Répéter la mesure deux autres fois, en rinçant la cuve d’échantillon avec la solution avant chaque
mesure. Calculer la mesure d’absorbance moyenne. Calculer la pureté spectrométrique à une décimale,
SP , du palmitate de rétinyle en utilisant la Formule (1):
RP
A 50 100
SP =× ××10 (1)
RP
975 m 1
st
où
A est la mesure d’absorbance moyenne;
975 est le coefficient d’extinction du palmitate de rétinyle à 325 nm (voir Référence [1]);
m est la masse de l’étalon de référence en mg.
st
4.17.2 Pureté spectrométrique de la solution mère d’acétate de rétinyle
Prélever, à l’aide d’une pipette, 1 ml de la solution étalon mère d’acétate de rétinyle (4.16.2), l’introduire
dans une fiole jaugée de 100 ml (5.11) et compléter au volume avec de l’éthanol. Déterminer l’absorption
à 325 nm, après avoir établi le zéro sur une cellule en quartz de 1 cm contenant de l’éthanol. Répéter la
mesure deux autres fois, en rinçant la cuve d’échantillon avec la solution avant chaque mesure. Calculer
la mesure d’absorbance moyenne. Calculer la pureté spectrométrique à une décimale, SP , de l’acétate
RA
de rétinyle en utilisant la Formule (2):
A 50 100
SP =× ××10 (2)
RA
1560 m 1
st
où
A est la mesure d’absorbance moyenne;
1 560 est le coefficient d’extinction de l’acétate de rétinyle à 325 nm (voir Référence [1]);
m est la masse de l’étalon de référence en mg.
st
4.17.3 Pureté spectrométrique de la solution mère d’acétate d’α-tocophéryle
Prélever, à l’aide d’une pipette, 3 ml de la solution étalon mère d’acétate d’α-tocophéryle (4.16.3),
l’introduire dans une fiole jaugée de 100 ml (5.11) et compléter au volume avec de l’éthanol. Déterminer
l’absorption à 284 nm, après avoir établi le zéro sur une cellule en quartz de 1 cm contenant de l’éthanol.
Répéter la mesure deux autres fois, en rinçant la cuve d’échantillon avec la solution avant chaque
4 © ISO 2015 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 20633:2015(F)
mesure. Calculer la mesure d’absorbance moyenne. Calculer la pureté spectrométrique à une décimale,
SP , de l’acétate d’α-tocophéryle en utilisant la Formule (3):
TA
A 50 100
SP =× ××10 (3)
TA
43,6 m 3
st
où
A est la mesure d’absorbance moyenne;
43,6 est le coefficient d’extinction de l’acétate d’α-tocophéryle à 284 nm (voir Référence [1]);
m est la masse de l’étalon de référence en mg.
st
4.17.4 Pureté spectrométrique de la solution mère d’α-tocophérol
Prélever, à l’aide d’une pipette, 3 ml de solution étalon mère d’α-tocophérol (4.16.4), les introduire dans
une fiole jaugée de 100 ml (5.11) et compléter au volume avec de l’éthanol. Déterminer l’absorption à
292 nm, après avoir établi le zéro sur une cellule en quartz de 1 cm contenant de l’éthanol. Répéter
la mesure deux autres fois, en rinçant la cuve d’échantillon avec la solution avant chaque mesure.
Calculer la mesure d’absorbance moyenne. Calculer la pureté spectrométrique à une décimale, SP , de
T
l’α‑tocophérol en utilisant la Formule (4):
A 50 100
SP =× ××10 (4)
T
75,8 m 3
st
où
A est la mesure d’absorbance moyenne;
75,8 est le coefficient d’extinction de l’α-tocophérol à 292 nm (voir Référence [1]);
m est la masse de l’étalon de référence en mg.
st
4.17.5 Pureté chromatographique des solutions étalons mères
Préparer chaque solution étalon mère séparément de la manière suivante.
Dans quatre fioles jaugées de 100 ml séparées (5.11), transférer à l’aide d’une pipette 1 ml de chacune
des solutions étalons mères, palmitate de rétinyle (4.16.1), acétate de rétinyle (4.16.2), acétate
d’α‑tocophéryle (4.16.3) et α-tocophérol (4.16.4). Étiqueter chaque fiole avec les noms des analytes
individuels. Mélanger et diluer chaque analyte au volume avec de l’iso-octane.
Dans quatre flacons pour échantillonneur automatique de 2 ml étiquetés séparés, transférer à l’aide
d’un dispositif de pipetage automatique, 60 µl de solution de palmitate de rétinyle, 30 µl de solution
d’acétate de rétinyle, 100 µl de solution d’acétate d’α-tocophéryle et 400 µl d’α-tocophérol. Remplir le
flacon d’iso-octane jusqu’à environ 2 ml.
Mélanger brièvement au vortex et injecter dans le système de chromatographie liquide selon les
paramètres de la méthode décrits en 6.2. Analyser le palmitate de rétinyle et l’acétate de rétinyle
dans l’UV à 325 nm. Pour l’acétate d’α-tocophérol, analyser dans l’UV à 284 nm et pour l’α-tocophéryle,
analyser à 292 nm.
© ISO 2015 – Tous droits réservés 5
---------------------- Page: 9 ----------------------
ISO 20633:2015(F)
Calculer la pureté chromatographique (CP) sous la forme d’une valeur décimale pour chaque pic d’intérêt
après intégration de tous les pics apparaissant sur chaque chromatogramme, en utilisant la Formule (5):
Surface du pic d'intérêt
CP= (5)
Surface totale des pics en exclluant le solvant
Quantifier l’étalon de référence palmitate/acétate de rétinyle par rapport au pic trans du
chromatogramme uniquement.
4.17.6 Calcul des concentrations des solutions d’étalonnage
Calculer la concentration, ρ , de chaque vitamine dans les solutions étalons de travail à partir de la
w
concentration de la solution mère, en utilisant le facteur de dilution approprié comme indiqué dans la
Formule (6) à la Formule (9) en µg/ml pour le palmitate de rétinyle (RP) et l’acétate de rétinyle (RA) et
en mg/ml pour l’α-tocophérol (T) et l’acétate d’α-tocophéryle (TA).
mV
4 8
st a
ρ =×SP CP ×× ×× ×1000 (6)
WRPRPRP
50 50 100 50
V
m 4 8
a
st
ρ =×SP CP ×× ×× ×1000 (7)
WRARARA
50 50 100 50
mV7 8
st a
ρ =×SP CP ×× ×× (8)
WTATATA
50 50 100 50
mV20 8
st a
ρ =×SP CP ×× ×× (9)
WT TT
50 50 100 50
où
V est respectivement de 0,5 ml, 2 ml, 4 ml, 8 ml, 16 ml et 32 ml pour les niveaux d’étalonnage;
a
m est la masse de l’étalon de référence en mg;
st
SP est la pureté spectrométrique UV;
CP est la pureté chromatographique sous la forme d’une valeur décimale;
1 000 est le facteur de conversion des mg/ml en µg/ml.
5 Appareillage
Verrerie et équipement de laboratoire habituels et, en particulier, les éléments suivants:
5.1 Système de CLHP, composé d’une pompe, d’un échantillonneur automatique, d’un détecteur UV
programmable fonctionnant à 325 nm pour la vitamine A et d’un détecteur fluorimétrique à une longueur
d’onde d’excitation de 280 nm et une longueur d’onde d’émission de 310 nm pour la vitamine E.
2)
5.2 Colonne de CLHP, colonne analytique en phase normale, par exemple Agilent Zorbax® NH
2
(5 µm, 150 mm x 4,6 mm) ou l’équivalent.
5.3 Bain-marie, réglé à 37 °C ± 2 °C.
2) Ceci est un exemple de produit approprié disponible dans le commerce. Cette information est donnée par souci
de commodité à l’intention des utilisateurs du présent document et ne saurait constituer un engagement de l’ISO à
l’égard de ces produits. Des produits équivalents peuvent être utilisés s’il est démontré qu’ils conduisent aux mêmes
résultats.
6 © ISO 2015 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 20633:2015(F)
5.4 Centrifugeuse, avec adaptateurs pour tubes de centrifugation de 50 ml, pouvant tourner à 4 000 rpm.
5.5 Spectromètre UV-VIS, avec cellules en quartz de 1 cm.
5.6 Balance analytique, ayant une précision de 4 décimales.
5.7 Flacons de CLHP ambres, capacité 2 ml, avec capuchons en plastique et joints en
polytétrafluoroéthylène (PTFE).
5.8 Tubes de centrifugation jetables, capacité 50 ml.
5.9 Agitateur mécanique de laboratoire pour tubes à essai.
5.10 Bain sonicateur (bain à ultrasons).
5.11 Fioles jaugées à un trait, capacité 50 ml et 100 ml.
5.12 Appareil de filtration sous vide, avec membrane en nylon de 0,45 µm.
5.13 Bouteilles de laboratoire en verre, capacité 250 ml, 1 l et 2 l.
5.14 Dispositifs de pipetage et embouts.
6 Mode opératoire
6.1 Préparation de l’échantillon
6.1.1 Généralités
Si la matrice des échantillons de poudre n’est pas connue, supposer qu’elle est non homogène et
procéder selon 6.1.2.
6.1.2 Échantillons de poudre mélangés à sec
Pour les échantillons de poudre mélangés à sec/non homogènes, peser exactement environ 25,0 g
(m ), dans une bouteille de 250 ml (5.13). Dissoudre en utilisant de l’eau chaude (environ 40 °C
1
à 45 °C), refroidir et ajouter 200 g d’eau. Noter la masse finale (m ). Peser exactement environ 5,0 g
2
(m ) d’échantillon reconstitué dans un tube de centrifugation à bouchon à vis. Calculer la masse de
3
l’échantillon (équivalent poudre), m , en utilisant la Formule (10):
s
()mm×
13
m = (10)
s
m
2
6.1.3 Échantillons de poudre issus d’un mélange par voie humide
Pour les échantillons de poudre homogènes issus d’un mélange par voie humide, peser exactement
environ 0,525 g dans un tube de centrifugation de 50 ml avec bouchon à vis. Ajouter 5 ml d’eau chaude à
environ 40 °C et agiter pour dissoudre.
6.1.4 Échantillons liquides
Pour les échantillons prêts à servir ou les produits liquides concentrés, peser exactement environ 5,0 g
(m ) d’échantillon homogénéisé dans un tube de centrifugation de 50 ml avec bouchon à vis.
3
© ISO 2015 – Tous droits réservés 7
---------------------- Page: 11 ----------------------
ISO 20633:2015(F)
6.1.5 Extraction des échantillons
Aux solutions pesées ci-dessus, ajouter 5 ml de solution de papaïne (4.11). Mélanger chaque échantillon
afin de le disperser, boucher et placer les tubes au bain-marie à 37 °C ± 2 °C pendant 20 min à 25 min.
Sortir les échantillons du bain-marie et refroidir. Placer au congélateur pendant environ 5 min ou
réfrigérer pendant environ 20 min. Ajouter 20 ml de méthanol acidifié (4.12) à chaque tube d’échantillon
et agiter les tubes pendant 10 min, de préférence avec un agitateur mécanique.
Pipeter avec précision 10 ml d’iso-octane dans chaque tube d’échantillon. Fermer hermétiquement pour
éviter les fuites et agiter les tubes pendant 10 min, de préférence en utilisant un agitateur mécanique.
Centrifuger pendant 10 min à 4 000 rpm pour obtenir une couche claire d’iso-octane. Transférer une
aliquote de la couche claire d’iso-octane dans des flacons ambrés pour analyse par CLHP.
6.2 Analyse par CLHP
6.2.1 Généralités
La séparation et la quantification se sont révélées satisfaisantes avec l’utilisation des conditions
expérimentales suivantes:
3)
Colonne: Agilent Zorbax® NH (5 µm, 150 mm × 4,6 mm);
2
Phase mobile A: n-hexane;
Phase mobile B: mélange de 750 ml de n-hexane, 250 ml d’éther méthyl-t-butylique et 3 ml de méthanol;
Débit: 1,5 ml/min;
Volume d’injection: 50 µl;
Four pour colonne: 40 °C ± 2 °C;
Durée d’analyse: 20 min.
Des exemples de chromatogrammes typiques sont donnés dans l’Annexe A.
6.2.2 Paramètres du détecteur
Régler le détecteur à réseau de photodiodes (PDA)/UV sur 325 nm pour le palmitate de rétinyle et
l’acétate de rétinyle. Régler le détecteur fluorimétrique sur une longueur d’onde d’excitation de 280 nm
et des longueurs d’onde d’émission de 310 nm pour l’acétate d’α-tocophéryle et l’α-tocophérol.
6.2.3 Cycle d’élution à gradient de la pompe
Le cycle d’élution à gradient de la pompe est fourni dans le Tableau 1.
3) Ceci est un exemple de produit approprié disponible dans le commerce. Cette information est donnée par souci
de commodité à l’intention des utilisateurs du présent document et ne saurait constituer un engagement de l’ISO à
l’égard de ces produits. Des produits équivalents peuvent être utilisés s’il est démontré qu’ils conduisent aux mêmes
résultats.
8 © ISO 2015 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 20633:2015(F)
Tableau 1 — Cycle d’élution à gradient de la pompe
Temps Débit
% phase mobile A % phase mobile B
min ml/min
0 1,5 95 5
3,0 1,5 95 5
12,0 1,5 5 95
14,0 1,5 5 95
15,0 1,5 95 5
20,0 1,5 95 5
7 Adéquation du système
Lors de l’exécution de la présente méthode, il convient de vérifier la résolution entre le palmitate de
rétinyle cis et trans et entre l’acétate de rétinyle cis et trans; dans l’étalon de référence, il convient
qu’elle soit > 1,5.
8 Calculs
Identifier les isomères tout-trans et cis de l’acétate et du palmitate de rétinyle, les pics de l’α-tocophérol
et de l’acétate d’α-tocophéryle sur le chromatogramme de l’échantillon par comparaison avec le temps
de rétention des pics correspondants dans la solution étalon.
Calculer la concentration, w, de l’échantillon en µg/100 g pour le palmitate de rétinyle ou l’acétate
de rétinyle et en mg/100 g pour l’acétate d’α-tocophéryle ou l’α-tocophérol (poudre ou liquide)
conformément à la Formule (11):
()AI− 100
s
w= ××V (11)
iso
S m
s
où
A est la surface ou la hauteur du pic du palmitate/de l’acétate de rétinyle (13-cis plus tous-trans)
ou de l’α-tocophérol ou de l’acétate d’α-tocophéryle dans la solution d’échantillon pour essai;
I est l’ordonnée à l’origine de la courbe d’étalonnage pour chaque analyte;
S est la pente de la courb
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
