ISO 5017:2013
(Main)Dense shaped refractory products — Determination of bulk density, apparent porosity and true porosity
Dense shaped refractory products — Determination of bulk density, apparent porosity and true porosity
ISO 5017:2013 specifies a method for the determination of the bulk density, apparent porosity and true porosity of dense shaped refractory products.
Produits réfractaires façonnés denses — Détermination de la masse volumique apparente, de la porosité ouverte et de la porosité totale
L'ISO 5017:2013 spécifie une méthode de détermination de la masse volumique apparente, de la porosité ouverte et de la porosité totale des produits réfractaires façonnés denses.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 5017
Third edition
2013-01-15
Dense shaped refractory products —
Determination of bulk density,
apparent porosity and true porosity
Produits réfractaires façonnés denses — Détermination de la masse
volumique apparente, de la porosité ouverte et de la porosité totale
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the
address below or ISO’s member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Apparatus and materials. 2
6 Number and shape of test pieces . 3
7 Procedure. 3
7.1 Determination of mass of dry test piece (m ) . 3
7.2 Soaking of test piece . 3
7.3 Determination of apparent mass of immersed test piece (m ) . 4
7.4 Determination of mass of soaked test piece (m ) . 4
7.5 Determination of density of immersion liquid . 4
8 Expression of results . 4
9 Test report . 5
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International
Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 5017 was prepared by Technical Committee ISO/TC 33, Refractories.
This third edition cancels and replaces the second edition (ISO 5017:1998), which has been
technically revised.
iv © ISO 2013 – All rights reserved
INTERNATIONAL STANDARD ISO 5017:2013(E)
Dense shaped refractory products — Determination of
bulk density, apparent porosity and true porosity
1 Scope
This International Standard specifies a method for the determination of the bulk density, apparent
porosity and true porosity of dense shaped refractory products.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 758, Liquid chemical products for industrial use — Determination of density at 20 °C
ISO 5018, Refractory materials — Determination of true density
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
bulk density
ρ
b
ratio of the mass of the dry material of a porous body to its bulk volume, expressed in grams per cubic
centimetre or in kilograms per cubic metre
3.2
bulk volume
V
b
sum of the volumes of the solid material, the open pores and the closed pores in a porous body
Note 1 to entry: The roughness of the surface limits the accuracy of definition of the bulk volume and consequently,
that of the bulk density. Also, the concept of bulk density becomes less precise when the volume of the sample
diminishes below certain limits or when its texture (size of pores and grains) is too coarse.
3.3
true density
ρ
t
ratio of the mass of the dry material of a porous body to its true volume, expressed in grams per cubic
centimetre or in kilograms per cubic metre, determined in accordance with ISO 5018
3.4
true volume
volume of the solid material in a porous body
3.5
open pores
those pores that are penetrated by the immersion liquid in the test described
Note 1 to entry: These pores are, in principle, all those that are connected with the atmosphere, either directly
or via one another. Here also the roughness of the surface imposes a limit to the accuracy of the definition of the
volume of the open pores.
3.6
closed pores
those pores that are not penetrated by the immersion liquid in the test described
3.7
apparent porosity
π
a
ratio of the total volume of the open pores in a porous body to its bulk volume, expressed as a percentage
of the bulk volume
3.8
closed porosity
π
f
ratio of the total volume of the closed pores in a porous body to its bulk volume, expressed as a percentage
of the bulk volume
3.9
true porosity
π
t
the ratio of the total volume of the open and closed pores to the bulk volume of the material, expressed
as a percentage
Note 1 to entry: Consequently, the true porosity is the sum of the apparent porosity and the closed porosity.
3.10
dense shaped refractory product
product having a true porosity of less than 45 % (V/V)
4 Principle
4.1 The following are determined by weighing:
the mass of a dry test piece;
its apparent mass when immersed in a liquid with which it has been impregnated under vacuum;
its mass in air while still soaked with the liquid.
From these values and from the true density of the material, determined by the
...
NORME ISO
INTERNATIONALE 5017
Troisième édition
2013-01-15
Produits réfractaires façonnés
denses — Détermination de la masse
volumique apparente, de la porosité
ouverte et de la porosité totale
Dense shaped refractory products — Determination of bulk density,
apparent porosity and true porosity
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage et matériaux . 2
6 Nombre et forme des éprouvettes . 3
7 Mode opératoire. 3
7.1 Détermination de la masse de l’éprouvette sèche, m .
1 3
7.2 Immersion de l’éprouvette . 4
7.3 Détermination de la masse apparente de l’éprouvette immergée, m .
2 4
7.4 Détermination de la masse de l’éprouvette imbibée, m .
3 4
7.5 Détermination de la masse volumique du liquide pour immersion . 4
8 Expression des résultats. 5
9 Rapport d’essai . 5
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives
ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de
Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour vote.
Leur publication comme Normes internationales requiert l’approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO 5017 a été élaborée par le comité technique ISO/TC 33, Matériaux réfractaires.
Cette troisième édition annule et remplace la deuxième édition (ISO 5017:1998), qui a fait l’objet d’une
révision technique.
iv © ISO 2013 – Tous droits réservés
NORME INTERNATIONALE ISO 5017:2013(F)
Produits réfractaires façonnés denses — Détermination de
la masse volumique apparente, de la porosité ouverte et de
la porosité totale
1 Domaine d’application
La présente Norme internationale spécifie une méthode de détermination de la masse volumique
apparente, de la porosité ouverte et de la porosité totale des produits réfractaires façonnés denses.
2 Références normatives
Les documents de référence suivnats sont indispensables à l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence (y compris les éventuels amendements) s’applique.
ISO 758, Produits chimiques liquides à usage industriel — Détermination de la masse volumique à 20 °C
ISO 5018, Produits réfractaires — Détermination de la masse volumique absolue
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
masse volumique apparente
ρ
b
rapport de la masse de la matière sèche d’un corps poreux à son volume apparent, exprimé en grammes
par centimètre cube ou en kilogrammes par mètre cube
3.2
volume apparent
V
b
somme des volumes de la matière solide, des pores ouverts et des pores fermés dans un corps poreux
Note 1 à l’article: La rugosité de surface limite l’exactitude de la définition du volume apparent et, par conséquent,
celle de la masse volumique apparente. C’est pourquoi la notion de masse volumique apparente devient moins
précise lorsque le volume d’échantillon diminue en dessous de certaines limites ou lorsque sa texture (taille des
pores et des grains) est trop grossière.
3.3
masse volumique absolue
ρ
t
rapport de la masse de la matière sèche d’un corps poreux à son volume réel, exprimé en grammes par
centimètre cube ou en kilogrammes par mètre cube, déterminé conformément à l’ISO 5018
3.4
volume réel
volume d’un corps solide dans un corps poreux
3.5
pores ouverts
pores qui sont pénétrés par le liquide pour immersion dans l’essai décrit
Note 1 à l’article: Ces pores sont, en principe, tous ceux qui communiquent avec l’atmosphère, soit directement,
soit de proche en proche. Ici encore, la rugosité de surface impose une limite à l’exactitude de la définition du
volume des pores ouverts.
3.6
pores fermés
pores qui ne sont pas pénétrés par le liquide pour immersion dans l’essai décrit
3.7
porosité ouverte
π
a
rapport du volume total des pores ouverts dans un corps poreux à son volume apparent, exprimé en
pourcentage du volume apparent
3.8
porosité fermée
π
f
rapport du volume total des pores fermés dans un corps poreux à son volume apparent, exprimé en
pourcentage du volume apparent
3.9
porosité totale
π
t
rapport du volume total des pores ouverts et des pores fermés au volume apparent du produit, exprimé
en pourcentage
Note 1 à l’article: Par conséquent, la porosité totale est la somme de la porosité ouverte et de la porosité fermée.
3.10
produit réfractaire façonné dense
produit ayant une porosité totale inférieure à 45 % (fraction volumique)
4 Principe
4.1 Les éléments suivants sont déterminés par pesée:
— la masse de l’éprouvette sèche;
— la masse apparente de l’éprouvette après immersion dans un liquide avec lequel elle a été
imprégnée sous vide;
— la masse à l’air libre de l’éprouvette alors qu’elle est encore imbibée de liquide.
À partir de ces valeurs et de la masse volumique absolue du matériau, déterminée par la méthode
spécifiée dans l’ISO 5018, la masse volumique apparente, la porosité ouverte et la porosité totale sont
déterminées par calcul.
4.2 Dans la mesure où les pesées sont réalisées dans l’air et non sous vide, la fidélité des résultats ne
nécessite aucune correction.
5 Appareillage et matériaux
5.1 Étuve, pouvant être contrôlée à 150 °C ±
...

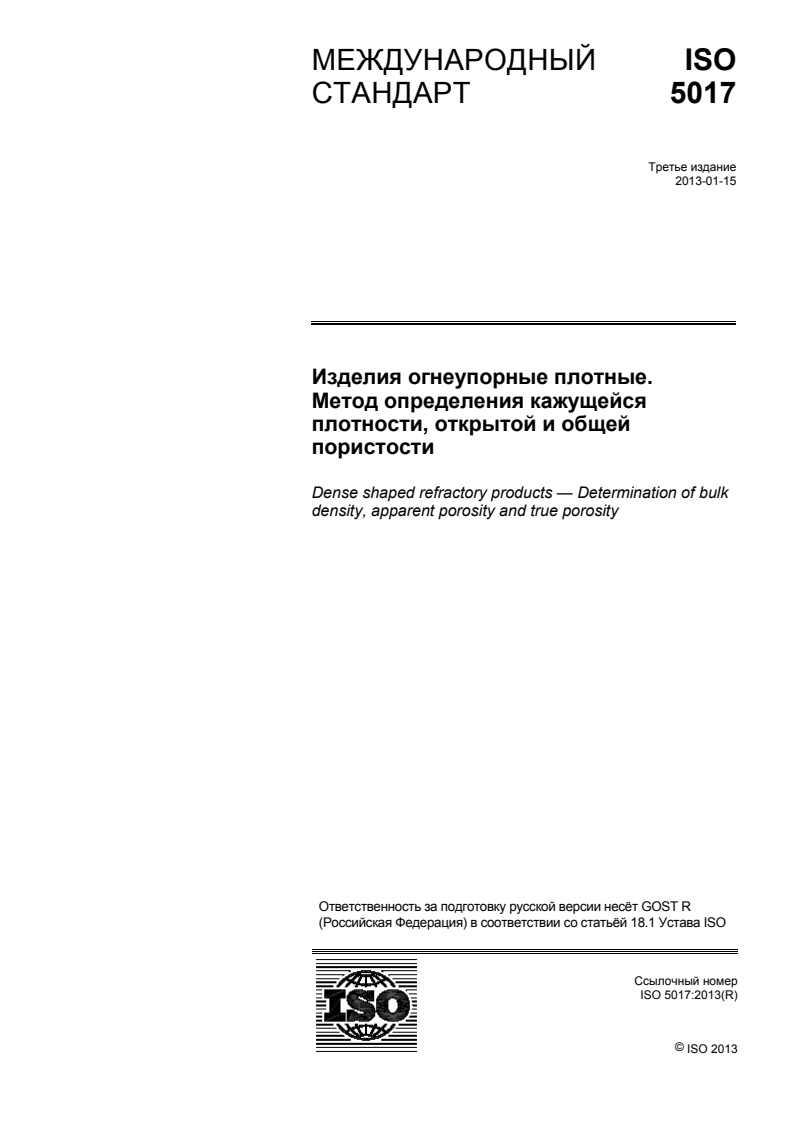

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 5017
Третье издание
2013-01-15
Изделия огнеупорные плотные.
Метод определения кажущейся
плотности, открытой и общей
пористости
Dense shaped refractory products — Determination of bulk
density, apparent porosity and true porosity
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
©
ISO 2013
Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на интегрированные шрифты и они не будут установлены на компьютере, на котором ведется редактирование. В
случае загрузки настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение
лицензионных условий фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe - торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованные для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.
ДОКУМЕНТ ЗАЩИЩЁН АВТОРСКИМ ПРАВОМ
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO, которое должно быть получено после запроса о разрешении, направленного по
адресу, приведенному ниже, или в комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2013 – Все права сохраняются

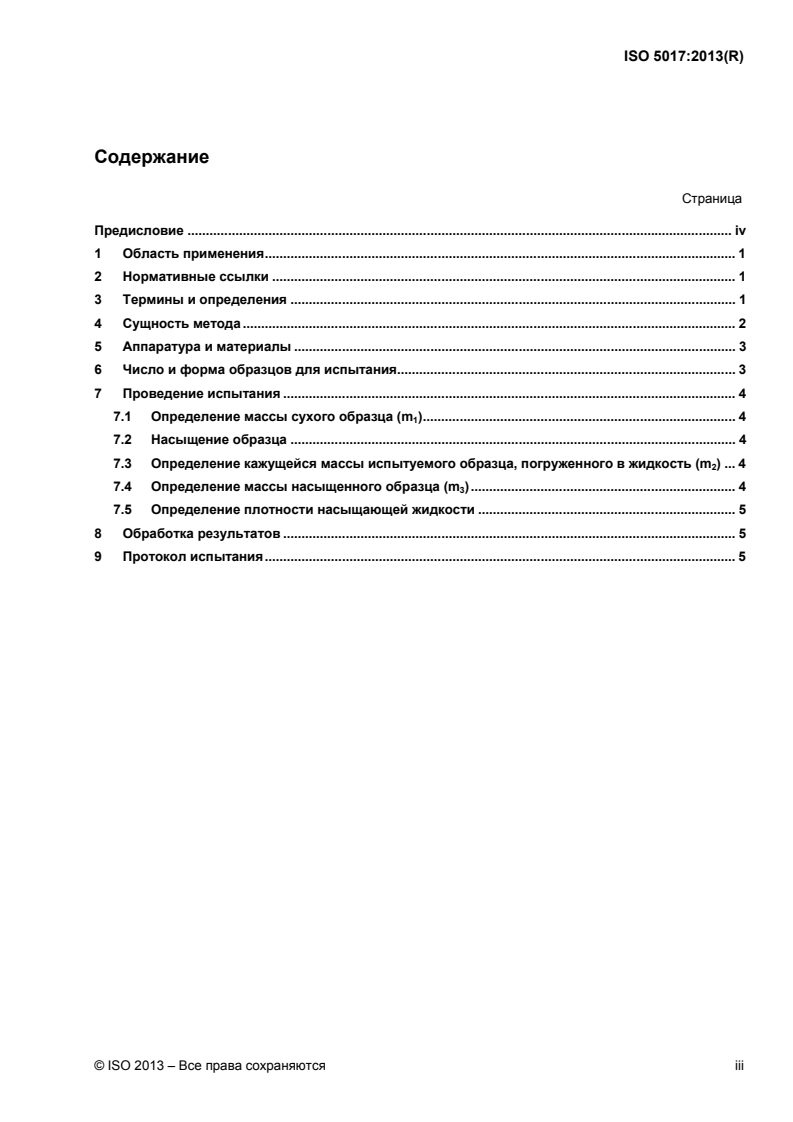

Содержание
Страница
Предисловие . iv
1 Область применения.1
2 Нормативные ссылки . 1
3 Термины и определения . 1
4 Сущность метода . 2
5 Аппаратура и материалы . 3
6 Число и форма образцов для испытания. 3
7 Проведение испытания . 4
7.1 Определение массы сухого образца (m ). 4
7.2 Насыщение образца . 4
7.3 Определение кажущейся массы испытуемого образца, погруженного в жидкость (m ) . 4
7.4 Определение массы насыщенного образца (m ). 4
7.5 Определение плотности насыщающей жидкости . 5
8 Обработка результатов . 5
9 Протокол испытания.5
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией
национальных организаций по стандартизации (комитетов-членов ISO). Разработка
международных стандартов обычно осуществляется техническими комитетами ISO. Каждый
член ISO, заинтересованный в деятельности, для которой был создан технический комитет,
имеет право быть представленным в этом комитете. Международные организации,
правительственные и неправительственные, имеющие связи с ISO, также принимают участие в
работах. ISO непосредственно сотрудничает с Международной электротехнической комиссией
(IEC) по всем вопросам электротехнической стандартизации.
Международные стандарты разрабатываются в соответствии с правилами, приведенными в
Директивах ISO/IEC, Часть 2.
Проекты международных стандартов, принятые техническими комитетами, рассылаются
членам комитета на голосование. Их опубликование в качестве международных стандартов
требует одобрения, по меньшей мере, 75 % членов, принимающих участие в голосовании.
ISO 5017 разработан Техническим комитетом ISO/ТC 33, Огнеупоры.
Это третье издание отменяет и заменяет собой второе издание (ISO 5017:1998), пересмотренное
техническим комитетом
iv © ISO 2013 – Все права сохраняются
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 5017:2013(R)
Изделия огнеупорные плотные. Метод определения
кажущейся плотности, открытой и общей пористости
1 Область применения
Настоящий международный стандарт устанавливает метод определения кажущейся плотности,
открытой и общей пористости для плотных огнеупорных изделий.
2 Нормативные ссылки
Перечисленные ниже стандарты, на которые имеются ссылки в тексте, содержат положения,
используемые в настоящем международном стандарте. К моменту публикации указанные стандарты
были действующими. В настоящее время все стандарты пересматриваются, поэтому следует
пользоваться наиболее поздними изданиями. Члены IEC и ISO получают перечни действующих в
настоящее время международных стандартов.
ISO 758, Продукты химические жидкие технические. Определение плотности при 20 ºС
ISO 5018, Материалы огнеупорные. Метод определения истинной плотности
3 Термины и определения
В настоящем документе применяют следующие определения.
3.1
кажущаяся плотность
bulk density
ρ
b
отношение массы высушенного образца пористого изделия к его общему объему, выраженное в г/см
или кг/м
3.2
общий объем
bulk volume
V
b
сумма объемов твердого материала, открытых и закрытых пор в пористом изделии
ПРИМЕЧАНИЕ 1 Шероховатость поверхности ограничивает точность определения общего объема и,
соответственно, кажущейся плотности. Кроме того, точность определения кажущейся плотности снижается, если
объем образца становится ниже определенного значения или когда его структура (размер пор и зерен) слишком
грубая.
3.3
истинная плотность
true density
ρ
t
отношение массы высушенного образца пористого изделия к его (образца) истинному объему,
3 3
определенному в соответствии с ISO 5018, выраженное в г/см или кг/м
3.4
истинный объем
true volume
объем твердого материала в пористом изделии
3.5
открытые поры
open pores
поры, в которые при описываемом испытании проникает насыщающая жидкость
ПРИМЕЧАНИЕ 1 Открытые поры – это, в принципе, поры, сообщающиеся с атмосферой, либо
непосредственно, либо одна через другую. Здесь шероховатость поверхности так же ограничивает точность
определения объема открытых пор.
3.6
закрытые поры
closed pores
поры, в которые в описываемом испытании не проникает насыщающая жидкость
3.7
открытая пористость
apparent porosity
π
a
отношение объема открытых пор в пористом изделии к его общему объему, выраженное в процентах
от его общего объема
3.8
закрытая пористость
closed porosity
π
f
отношение объема закрытых пор в пористом изделии к его общему объему, выраженное в процентах
от его общего объема
3.9
общая пористость
true porosity
π
t
отношение объема открытых и закрытых пор к общему объему материала, выраженное в процентах
ПРИМЕЧАНИЕ 1 Следовательно, общая пористость – это сумма открытой пористости и закрытой пористости.
3.10
Плотные огнеупорные изделия
изделия, имеющие общую пористость менее 45 % (V/V)
4 Сущность метода
4.1 Взвешиванием определяют следующее:
массу высушенного испытуемого образца;
кажущуюся массу, при его погружении в жидкость, которой он был насыщен под вакуумом;
м
...
МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 5017
Третье издание
2013-01-15
Изделия огнеупорные плотные.
Метод определения кажущейся
плотности, открытой и общей
пористости
Dense shaped refractory products — Determination of bulk
density, apparent porosity and true porosity
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
©
ISO 2013
Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на интегрированные шрифты и они не будут установлены на компьютере, на котором ведется редактирование. В
случае загрузки настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение
лицензионных условий фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe - торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованные для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.
ДОКУМЕНТ ЗАЩИЩЁН АВТОРСКИМ ПРАВОМ
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO, которое должно быть получено после запроса о разрешении, направленного по
адресу, приведенному ниже, или в комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2013 – Все права сохраняются
Содержание
Страница
Предисловие . iv
1 Область применения.1
2 Нормативные ссылки . 1
3 Термины и определения . 1
4 Сущность метода . 2
5 Аппаратура и материалы . 3
6 Число и форма образцов для испытания. 3
7 Проведение испытания . 4
7.1 Определение массы сухого образца (m ). 4
7.2 Насыщение образца . 4
7.3 Определение кажущейся массы испытуемого образца, погруженного в жидкость (m ) . 4
7.4 Определение массы насыщенного образца (m ). 4
7.5 Определение плотности насыщающей жидкости . 5
8 Обработка результатов . 5
9 Протокол испытания.5
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией
национальных организаций по стандартизации (комитетов-членов ISO). Разработка
международных стандартов обычно осуществляется техническими комитетами ISO. Каждый
член ISO, заинтересованный в деятельности, для которой был создан технический комитет,
имеет право быть представленным в этом комитете. Международные организации,
правительственные и неправительственные, имеющие связи с ISO, также принимают участие в
работах. ISO непосредственно сотрудничает с Международной электротехнической комиссией
(IEC) по всем вопросам электротехнической стандартизации.
Международные стандарты разрабатываются в соответствии с правилами, приведенными в
Директивах ISO/IEC, Часть 2.
Проекты международных стандартов, принятые техническими комитетами, рассылаются
членам комитета на голосование. Их опубликование в качестве международных стандартов
требует одобрения, по меньшей мере, 75 % членов, принимающих участие в голосовании.
ISO 5017 разработан Техническим комитетом ISO/ТC 33, Огнеупоры.
Это третье издание отменяет и заменяет собой второе издание (ISO 5017:1998), пересмотренное
техническим комитетом
iv © ISO 2013 – Все права сохраняются
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 5017:2013(R)
Изделия огнеупорные плотные. Метод определения
кажущейся плотности, открытой и общей пористости
1 Область применения
Настоящий международный стандарт устанавливает метод определения кажущейся плотности,
открытой и общей пористости для плотных огнеупорных изделий.
2 Нормативные ссылки
Перечисленные ниже стандарты, на которые имеются ссылки в тексте, содержат положения,
используемые в настоящем международном стандарте. К моменту публикации указанные стандарты
были действующими. В настоящее время все стандарты пересматриваются, поэтому следует
пользоваться наиболее поздними изданиями. Члены IEC и ISO получают перечни действующих в
настоящее время международных стандартов.
ISO 758, Продукты химические жидкие технические. Определение плотности при 20 ºС
ISO 5018, Материалы огнеупорные. Метод определения истинной плотности
3 Термины и определения
В настоящем документе применяют следующие определения.
3.1
кажущаяся плотность
bulk density
ρ
b
отношение массы высушенного образца пористого изделия к его общему объему, выраженное в г/см
или кг/м
3.2
общий объем
bulk volume
V
b
сумма объемов твердого материала, открытых и закрытых пор в пористом изделии
ПРИМЕЧАНИЕ 1 Шероховатость поверхности ограничивает точность определения общего объема и,
соответственно, кажущейся плотности. Кроме того, точность определения кажущейся плотности снижается, если
объем образца становится ниже определенного значения или когда его структура (размер пор и зерен) слишком
грубая.
3.3
истинная плотность
true density
ρ
t
отношение массы высушенного образца пористого изделия к его (образца) истинному объему,
3 3
определенному в соответствии с ISO 5018, выраженное в г/см или кг/м
3.4
истинный объем
true volume
объем твердого материала в пористом изделии
3.5
открытые поры
open pores
поры, в которые при описываемом испытании проникает насыщающая жидкость
ПРИМЕЧАНИЕ 1 Открытые поры – это, в принципе, поры, сообщающиеся с атмосферой, либо
непосредственно, либо одна через другую. Здесь шероховатость поверхности так же ограничивает точность
определения объема открытых пор.
3.6
закрытые поры
closed pores
поры, в которые в описываемом испытании не проникает насыщающая жидкость
3.7
открытая пористость
apparent porosity
π
a
отношение объема открытых пор в пористом изделии к его общему объему, выраженное в процентах
от его общего объема
3.8
закрытая пористость
closed porosity
π
f
отношение объема закрытых пор в пористом изделии к его общему объему, выраженное в процентах
от его общего объема
3.9
общая пористость
true porosity
π
t
отношение объема открытых и закрытых пор к общему объему материала, выраженное в процентах
ПРИМЕЧАНИЕ 1 Следовательно, общая пористость – это сумма открытой пористости и закрытой пористости.
3.10
Плотные огнеупорные изделия
изделия, имеющие общую пористость менее 45 % (V/V)
4 Сущность метода
4.1 Взвешиванием определяют следующее:
массу высушенного испытуемого образца;
кажущуюся массу, при его погружении в жидкость, которой он был насыщен под вакуумом;
м
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
