INTERNATIONAL ISO
STANDARD 3744
Third edition
2010-10-01
Acoustics — Determination of sound
power levels and sound energy levels of
noise sources using sound pressure —
Engineering methods for an essentially
free field over a reflecting plane
Acoustique — Détermination des niveaux de puissance et d'énergie
acoustiques émis par les sources de bruit à partir de la pression
acoustique — Méthodes d'expertise pour des conditions approchant
celles du champ libre sur plan réfléchissant
Reference number
©
ISO 2010
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.2
3 Terms and definitions .2
4 Test environment.8
5 Instrumentation .11
6 Definition, location, installation, and operation of noise source under test.12
7 Reference box and measurement surface.14
8 Determination of sound power levels and sound energy levels .18
9 Measurement uncertainty.26
10 Information to be recorded.29
11 Test report.31
Annex A (normative) Qualification procedures for the acoustic environment .32
Annex B (normative) Microphone arrays on a hemispherical measurement surface .37
Annex C (normative) Microphone arrays on a parallelepiped measurement surface .44
Annex D (informative) Microphone arrays on a cylindrical measurement surface.55
Annex E (normative) Calculation of A-weighted sound power levels and A-weighted sound
energy levels from frequency band levels.59
Annex F (normative) Alternative microphone array on a hemispherical measurement surface for
direct measurements of A-weighted sound pressure levels .61
Annex G (normative) Sound power level and sound energy level under reference meteorological
conditions.64
Annex H (informative) Guidelines on the development of information on measurement uncertainty .66
Bibliography.77

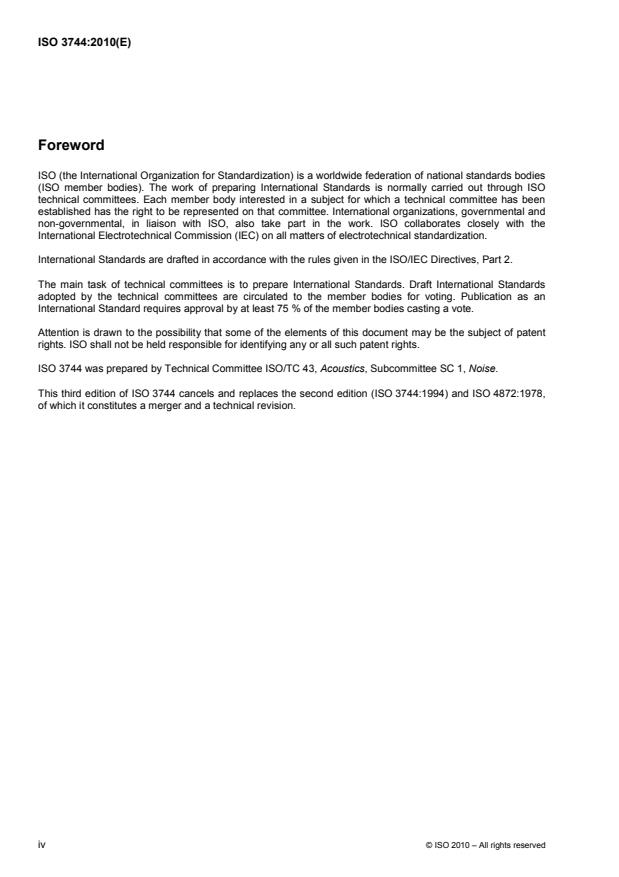

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3744 was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 1, Noise.
This third edition of ISO 3744 cancels and replaces the second edition (ISO 3744:1994) and ISO 4872:1978,
of which it constitutes a merger and a technical revision.
iv © ISO 2010 – All rights reserved
Introduction
[2] [6]
This International Standard is one of the series ISO 3741 to ISO 3747 , which specify various methods for
determining the sound power levels and sound energy levels of noise sources including machinery, equipment
[1]
and their sub-assemblies. General guidelines to assist in the selection are provided in ISO 3740 . The
selection depends on the environment of the available test facility and on the precision of the sound power
level or sound energy level values required. It may be necessary to establish a noise test code (see
ISO 12001) for the individual noise source in order to select the appropriate sound measurement surface and
[2] [6]
microphone array from among those allowed in each member of the ISO 3741 to ISO 3747 series, and to
give requirements on test unit mounting, loading and operating conditions under which the sound power levels
or sound energy levels are to be obtained. The sound power emitted by a given source into the test
environment is calculated from the mean square sound pressure that is measured over a hypothetical
measurement surface enclosing the source, and the area of that surface. The sound energy for a single sound
event is calculated from this sound power and the time over which it existed.
The methods specified in this International Standard permit the determination of the sound power level and
the sound energy level in frequency bands optionally with frequency A-weighting applied.
[2]
For applications where greater accuracy is required, reference can be made to ISO 3745, ISO 3741 or
[13]-[15]
ISO 9614 . If the relevant criteria for the measurement environment specified in this International
[13]-[15]
Standard are not met, it might be possible to refer to another standard from this series, or to ISO 9614 .
This International Standard describes methods of accuracy grade 2 (engineering grade) as defined in
ISO 12001, when the measurements are performed in a space that approximates an acoustically free field
over a reflecting plane. Such an environment can be found in a specially designed room, or within industrial
buildings or outdoors. Ideally, the test source should be mounted on a sound-reflecting plane located in a
large open space. For sources normally installed on the floor of machine rooms, corrections are defined to
account for undesired reflections from nearby objects, walls and the ceiling, and for the residual background
noises that occur there.
INTERNATIONAL STANDARD ISO 3744:2010(E)
Acoustics — Determination of sound power levels and sound
energy levels of noise sources using sound pressure —
Engineering methods for an essentially free field over a
reflecting plane
1 Scope
1.1 General
This International Standard specifies methods for determining the sound power level or sound energy level of
a noise source from sound pressure levels measured on a surface enveloping the noise source (machinery or
equipment) in an environment that approximates to an acoustic free field near one or more reflecting planes.
The sound power level (or, in the case of noise bursts or transient noise emission, the sound energy level)
produced by the noise source, in frequency bands or with A-weighting applied, is calculated using those
measurements.
NOTE Differently shaped measurement surfaces can yield differing estimates of the sound power level of a given
noise source and an appropriately drafted noise test code (see ISO 12001) gives detailed information on the selection of
the surface.
1.2 Types of noise and noise sources
The methods specified in this International Standard are suitable for all types of noise (steady, non-steady,
fluctuating, isolated bursts of sound energy, etc.) defined in ISO 12001.
This International Standard is applicable to all types and sizes of noise source (e.g. stationary or slowly
moving plant, installation, machine, component or sub-assembly), provided the conditions for the
measurements can be met.
NOTE It is possible that the conditions for measurements given in this International Standard are impracticable for
very tall or very long sources such as chimneys, ducts, conveyors and multi-source industrial plants. A noise test code for
the determination of noise emission of specific sources can provide alternative methods in such cases.
1.3 Test environment
The test environments that are applicable for measurements made in accordance with this International
Standard can be located indoors or outdoors, with one or more sound-reflecting planes present on or near
which the noise source under test is mounted. The ideal environment is a completely open space with no
bounding or reflecting surfaces other than the reflecting plane(s) (such as that provided by a qualified hemi-
anechoic chamber), but procedures are given for applying corrections (within limits that are specified) in the
case of environments that are less than ideal.
1.4 Measurement uncertainty
Information is given on the uncertainty of the sound power levels and sound energy levels determined in
accordance with this International Standard, for measurements made in limited bands of frequency and with
frequency A-weighting applied. The uncertainty conforms to ISO 12001:1996, accuracy grade 2 (engineering
grade).
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3382-2, Acoustics — Measurement of room acoustic parameters — Part 2: Reverberation time in ordinary
rooms
ISO 3745, Acoustics — Determination of sound power levels and sound energy levels of noise sources using
sound pressure — Precision methods for anechoic test rooms and hemi- anechoic test rooms
ISO 5725 (all parts), Accuracy (trueness and precision) of measurement methods and results
ISO 6926, Acoustics — Requirements for the performance and calibration of reference sound sources for the
determination of sound power levels
ISO 12001:1996, Acoustics — Noise emitted by machinery and equipment — Rules for the drafting and
presentation of a noise test code
ISO/IEC Guide 98-3, Uncertainty in measurement — Part 3: Guide to the expression of uncertainty in
measurement (GUM:1995)
IEC 60942:2003, Electroacoustics — Sound calibrators
IEC 61260:1995, Electroacoustics — Octave-band and fractional-octave-band filters
IEC 61672-1:2002, Electroacoustics — Sound level meters — Part 1: Specifications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
sound pressure
p
difference between instantaneous pressure and static pressure
[21]
NOTE 1 Adapted from ISO 80000-8:2007 , 8-9.2.
NOTE 2 Sound pressure is expressed in pascals.
3.2
sound pressure level
L
p
ten times the logarithm to the base 10 of the ratio of the square of the sound pressure, p, to the square of a
reference value, p , expressed in decibels
p
L = 10 lg dB (1)
p
p
where the reference value, p , is 20 µPa
[20]
[ISO/TR 25417:2007 , 2.2]
2 © ISO 2010 – All rights reserved
NOTE 1 If specific frequency and time weightings as specified in IEC 61672-1 and/or specific frequency bands are
applied, this is indicated by appropriate subscripts; e.g. L denotes the A-weighted sound pressure level.
pA
[21]
NOTE 2 This definition is technically in accordance with ISO 80000-8:2007 , 8-22.
3.3
time-averaged sound pressure level
L
p,T
ten times the logarithm to the base 10 of the ratio of the time average of the square of the sound pressure, p,
during a stated time interval of duration, T (starting at t and ending at t ), to the square of a reference value,
1 2
p , expressed in decibels
t
⎡⎤2
⎢⎥
pt()dt
∫
⎢⎥
T
t
⎢⎥1
L = 10 lg dB (2)
pT,
⎢⎥2
p
⎢⎥
⎢⎥
⎢⎥
⎣⎦
where the reference value, p , is 20 µPa
NOTE 1 In general, the subscript “T” is omitted since time-averaged sound pressure levels are necessarily determined
over a certain measurement time interval.
NOTE 2 Time-averaged sound pressure levels are often A-weighted, in which case they are denoted by L , which is
pA,T
usually abbreviated to L .
pA
[20]
NOTE 3 Adapted from ISO/TR 25417:2007 , 2.3.
3.4
single event time-integrated sound pressure level
L
E
ten times the logarithm to the base 10 of the ratio of the integral of the square of the sound pressure, p, of an
isolated single sound event (burst of sound or transient sound) over a stated time interval T (starting at t and
ending at t ), to a reference value, E , expressed in decibels
2 0
t
⎡⎤
⎢⎥
pt()dt
∫
⎢⎥
t
⎢⎥1
L = 10 lg dB (3)
E
⎢⎥
E
⎢⎥
⎢⎥
⎢⎥
⎣⎦
2 −10 2
where the reference value, E , is (20 µPa) s = 4 × 10 Pa s
⎡⎤
T
NOTE 1 This quantity can be obtained by L +10 lg dB , where T = 1 s.
⎢⎥
pT,
T
⎣⎦
NOTE 2 When used to measure sound immission, this quantity is usually called “sound exposure level”
[20]
(see ISO/TR 25417:2007 ).
3.5
measurement time interval
T
portion or a multiple of an operational period or operational cycle of the noise source under test for which the
time-averaged sound pressure level is determined
NOTE Measurement time interval is expressed in seconds.
3.6
acoustic free field
sound field in a homogeneous, isotropic medium free of boundaries
NOTE In practice, an acoustic free field is a field in which the influence of reflections at the boundaries or other
disturbing objects is negligible over the frequency range of interest.
3.7
acoustic free field over a reflecting plane
acoustic free field in the half-space above an infinite reflecting plane in the absence of any other obstacles
3.8
reflecting plane
sound reflecting planar surface on which the noise source under test is located
3.9
frequency range of interest
for general purposes, the frequency range of octave bands with nominal mid-band frequencies from 125 Hz to
8 000 Hz (including one-third octave bands with mid-band frequencies from 100 Hz to 10 000 Hz)
NOTE For special purposes, the frequency range can be extended or reduced, provided that the test environment
and instrument specifications are satisfactory for use over the modified frequency range. Changes to the frequency range
of interest are included in the test report.
3.10
reference box
hypothetical right parallelepiped terminating on the reflecting plane(s) on which the noise source under test is
located, that just encloses the source including all the significant sound radiating components and any test
table on which the source is mounted
NOTE If required, the smallest possible test table can be used for compatibility with emission sound pressure
[18]
measurements at bystander positions in accordance with, for example, ISO 11201 .
3.11
characteristic source dimension
d
O
distance from the origin of the co-ordinate system to the farthest corner of the reference box
NOTE Characteristic source dimension is expressed in metres.
3.12
measurement distance
d
distance from the reference box to a parallelepiped measurement surface
NOTE Measurement distance is expressed in metres.
3.13
measurement radius
r
radius of a hemispherical, half-hemispherical or quarter-hemispherical measurement surface
NOTE Measurement radius is expressed in metres.
4 © ISO 2010 – All rights reserved
3.14
measurement surface
hypothetical surface of area, S, on which the microphone positions are located at which the sound pressure
levels are measured, enveloping the noise source under test and terminating on the reflecting plane(s) on
which the source is located
3.15
background noise
noise from all sources other than the noise source under test
NOTE Background noise includes contributions from airborne sound, noise from structure-borne vibration, and
electrical noise in the instrumentation.
3.16
background noise correction
K
correction applied to the mean (energy average) of the time-averaged sound pressure levels over all the
microphone positions on the measurement surface, to account for the influence of background noise
NOTE 1 Background noise correction is expressed in decibels.
NOTE 2 The background noise correction is frequency dependent; the correction in the case of a frequency band is
denoted K , where f denotes the relevant mid-band frequency, and that in the case of A-weighting is denoted K .
1f 1A
3.17
environmental correction
K
correction applied to the mean (energy average) of the time-averaged sound pressure levels over all the
microphone positions on the measurement surface, to account for the influence of reflected or absorbed
sound
NOTE 1 Environmental correction is expressed in decibels.
NOTE 2 The environmental correction is frequency dependent; the correction in the case of a frequency band is
denoted K , where f denotes the relevant mid-band frequency, and that in the case of A-weighting is denoted K .
2f 2A
NOTE 3 In general, the environmental correction depends on the area of the measurement surface and usually K
increases with S.
3.18
surface time-averaged sound pressure level
L
p
mean (energy average) of the time-averaged sound pressure levels over all the microphone positions, or
traverses, on the measurement surface, with the background noise correction, K , and the environmental
correction, K , applied
NOTE Surface time-averaged sound pressure level is expressed in decibels.
3.19
surface single event time-integrated sound pressure level
L
E
mean (energy average) of the single event time-integrated sound pressure levels at all the microphone
positions, or traverses, on the measurement surface, with the background noise correction, K , and the
environmental correction, K , applied
NOTE Surface single event time-integrated sound pressure level is expressed in decibels.
3.20
sound power
P
through a surface, product of the sound pressure, p, and the component of the particle velocity, u , at a point
n
on the surface in the direction normal to the surface, integrated over that surface
[21]
[ISO 80000-8:2007 , 8-16]
NOTE 1 Sound power is expressed in watts.
NOTE 2 The quantity relates to the rate per time at which airborne sound energy is radiated by a source.
3.21
sound power level
L
W
ten times the logarithm to the base 10 of the ratio of the sound power of a source, P, to a reference value, P ,
expressed in decibels
P
L = 10 lg dB (4)
W
P
where the reference value, P , is 1 pW
NOTE 1 If a specific frequency weighting as specified in IEC 61672-1 and/or specific frequency bands are applied, this
is indicated by appropriate subscripts; e.g. L denotes the A-weighted sound power level.
WA
[21]
NOTE 2 This definition is technically in accordance with ISO 80000-8:2007 , 8-23.
[20]
[ISO/TR 25417:2007 , 2.9]
3.22
sound energy
J
integral of the sound power, P, over a stated time interval of duration T (starting at t and ending at t )
1 2
t
J = Pt()dt (5)
∫
t
NOTE 1 Sound energy is expressed in joules.
NOTE 2 The quantity is particularly relevant for non-stationary, intermittent sound events.
[20]
[ISO/TR 25417:2007 , 2.10]
3.23
sound energy level
L
J
ten times the logarithm to the base 10 of the ratio of the sound energy, J, to a reference value, J , expressed
in decibels
J
L = 10 lg dB (6)
J
J
where the reference value, J , is 1 pJ
6 © ISO 2010 – All rights reserved
NOTE If a specific frequency weighting as specified in IEC 61672-1 and/or specific frequency bands are applied, this
is indicated by appropriate subscripts; e.g. L denotes the A-weighted sound energy level.
JA
[20]
[ISO/TR 25417:2007 , 2.11]
3.24
apparent directivity index
*
D
Ii
measure of the extent to which a noise source under test radiates sound in the direction of the ith microphone
position on a measurement surface, relative to the mean sound radiation over the measurement surface
*
⎡⎤
′
D=−LL −K (7)
Iipi(ST) p(ST) 1
⎣⎦
where
L is the background noise-corrected time-averaged (or single event time-integrated) sound
pi(ST)
pressure level for the ith microphone position on the measurement surface, with the noise
source under test (ST) in operation, in decibels;
L′ is the mean (energy average) time-averaged (or single event time-integrated) sound pressure
p(ST)
level over all the microphone positions on the measurement surface for the noise source under
test, in decibels;
K is the background noise correction, in decibels.
NOTE 1 Apparent directivity index is expressed in decibels.
NOTE 2 The apparent directivity index is determined using measured sound pressure levels from the noise source
under test corrected for background noise, but with no corrections for the influence of the acoustic environment.
3.25
apparent surface sound pressure level non-uniformity index
*
V
I
measure of the variability of measured sound pressure levels over the measurement surface
N
M
*
⎡⎤
VL=−L (8)
∑ pi(ST) pav
Ι ⎣⎦
N − 1
M
i=1
where
L is the background noise-corrected time-averaged (or single event time-integrated) sound
pi(ST)
pressure level for the ith microphone position on the measurement surface, with the noise
source under test (ST) in operation, in decibels;
L is the arithmetic average of the background noise-corrected time-averaged (or single event
pav
time-integrated) sound pressure levels over all the microphone positions on the measurement
surface for the noise source under test, in decibels;
N is the number of microphone positions.
M
NOTE 1 Apparent surface sound pressure level non-uniformity index is expressed in decibels.
*
NOTE 2 When V is determined over the specific measurement surface given by the measurement radius, r, or
I
* *
measurement distance, d, the value is denoted V or V , respectively.
Ir Id
NOTE 3 The apparent surface sound pressure level non-uniformity index is determined using measured sound
pressure levels from the noise source under test, corrected for background noise, but with no corrections for the influence
of the acoustic environment.
4 Test environment
4.1 General
The test environments that are applicable for measurements in accordance with this International Standard
are:
a) a laboratory room or a flat outdoor area which is adequately isolated from background noise (see 4.2) and
which provides an acoustic free field over a reflecting plane;
b) a room or a flat outdoor area which is adequately isolated from background noise (see 4.2) and in which
an environmental correction can be applied to allow for a limited contribution from the reverberant field to
the sound pressures on the measurement surface.
Environmental conditions having an adverse effect on the microphones used for the measurements
(e.g. strong electric or magnetic fields, wind, impingement of air discharge from the noise source being tested,
high or low temperatures) shall be avoided. The instructions of the manufacturer of the measuring
instrumentation regarding adverse environmental conditions shall be followed.
In an outdoor area, care shall be taken to minimize the effects of adverse meteorological conditions
(e.g. temperature, humidity, wind, precipitation) on the sound propagation and on sound generation over the
frequency range of interest or on the background noise during the course of the measurements.
When a reflecting surface is not a ground plane or is not an integral part of a test room surface, particular care
should be exercised to ensure that the plane does not radiate any appreciable sound due to vibrations.
4.2 Criteria for background noise
4.2.1 Relative criteria
4.2.1.1 General
The time-averaged sound pressure level of the background noise measured and averaged (see 8.2.2) over
the microphone positions, or traverses, on the measurement surface, shall be at least 6 dB, and preferably
more than 15 dB, below the corresponding uncorrected time-averaged sound pressure level of the noise
source under test when measured in the presence of this background noise. For measurements in frequency
bands, this requirement shall be met in each frequency band within the frequency range of interest.
If this requirement is met, the background noise criteria of this International Standard are satisfied.
NOTE 1 A similar criterion is applied to single event sound pressure levels: the measurement time interval for the time
average is the same as the measurement time interval associated with the single event.
NOTE 2 The noise associated with the microphone traversing mechanism, if one is used for the measurements, is
considered to be part of the background noise. In such cases, the background noise is measured with the traversing
mechanism operating.
4.2.1.2 Frequency band measurements
The requirements of 4.2.1.1 may not be achievable in all frequency bands, even when the background noise
levels in the test room are extremely low and well controlled. Therefore, any band within the frequency range
of interest in which the A-weighted sound power level or sound energy level of the noise source under test is
at least 15 dB below the highest A-weighted band sound power level may be excluded from the frequency
range of interest for the purposes of determining compliance with the criteria for background noise.
8 © ISO 2010 – All rights reserved
4.2.1.3 A-weighted measurements
If the A-weighted sound power level or sound energy level is to be determined from frequency band levels and
reported, the following steps shall be followed to determine whether this quantity meets the background noise
criteria of this International Standard:
a) the A-weighted sound power level or sound energy level is computed in accordance with the procedures
in this International Standard using the data from every frequency band within the frequency range of
interest;
b) the computation is repeated, but excluding those bands for which ∆L < 6 dB.
p
If the difference between these two levels is less than 0,5 dB, the A-weighted sound power level or sound
energy level determined from the data for all bands may be considered as conforming to the background
noise criteria of this International Standard.
NOTE If it is necessary to make measurements where the difference between the sound pressure levels of the
[13] [14]
background noise and the source together with the background noise is less than 6 dB, ISO 9614-1 or ISO 9614-2
can be used to give results of accuracy grade 2.
4.2.2 Absolute criteria
If it can be demonstrated that the background noise levels in the test room at the time of the measurements
are less than or equal to those given in Table 1 for all bands within the frequency range of interest, the
measurements can be taken as having met the background noise requirements of this International Standard,
even if the 6 dB requirement (see 4.2.1.1) is not met for all bands. It can be assumed that the source emits
little or no measurable noise in these frequency bands, and that the data reported represent an upper bound
to the sound power level in these bands.
In the case where some of the measured (either time-averaged or single event time-integrated) levels from the
source under test are less than or equal to those given in Table 1, the frequency range of interest may be
restricted to a contiguous range of frequencies that includes both the lowest and highest frequencies at which
the sound pressure level from the noise source exceeds the corresponding value in Table 1. In such cases,
the applicable frequency range of interest shall be reported.
4.2.3 Statement of non-conformity with criteria
If neither the relative criteria of 4.2.1 nor the absolute criteria in 4.2.2 are met, the report shall clearly state that
the background noise requirements of this International Standard have not been met, and, in the case of
frequency band measurements, shall identify the particular frequency bands that do not meet the criteria.
Furthermore, the report shall not state or imply that the measurements have been made “in full conformity”
with this International Standard.
Table 1 — Maximum background noise levels in test room for absolute criteria
One-third-octave mid-band Maximum band sound
frequency pressure level
Hz dB
50 44
63 38
80 32
100 27
125 22
160 16
200 13
250 11
315 9
400 8
500 7
630 7
800 7
1 000 7
1 250 7
1 600 7
2 000 7
2 500 8
3 150 8
4 000 8
5 000 8
6 300 8
8 000 12
10 000 14
12 500 11
16 000 46
20 000 46
4.3 Criterion for acoustic adequacy of test environment
4.3.1 General
A test room shall provide a measurement surface that lies inside a sound field that is essentially free of
undesired sound reflections from the room boundaries or nearby objects (apart from the floor).
As far as is practicable, the test environment shall be free from reflecting objects other than the reflecting
plane(s).
10 © ISO 2010 – All rights reserved
NOTE 1 An object in the proximity of the noise source under test can be considered to be sound reflecting if its width
(e.g. diameter of a pole or supporting member) exceeds one-tenth of its distance from the reference box.
The reflecting plane(s) shall extend at least 0,5 m beyond the projection of the measurement surface on the
plane(s). The sound absorption coefficient of the reflecting plane(s) shall be less than 0,1 over the frequency
range of interest.
NOTE 2 Smooth concrete or smooth sealed asphalt surface(s) are generally satisfactory.
Annex A specifies procedures for determining the magnitude of the environmental correction, K , to account
for deviations of the test environment from the ideal condition. Measurements in accordance with this
International Standard are only valid where K u 4 dB (see 4.3.2, Reference [25]).
2A
[3][4] [6] [13] [14]
NOTE 3 If the environmental correction K exceeds 4 dB, ISO 3743 , ISO 3747 , ISO 9614-1 or ISO 9614-2
2A
[5]
can be used for results of accuracy grade 2, or ISO 3746 can be used for results of accuracy grade 3.
NOTE 4 In some specific cases, the horizontal testing plane cannot be reflecting (e.g. lawnmowers, some types of
earth-moving machines). In such cases, a relevant noise test code describes in detail the nature of the plane on which the
noise source is mounted and indicates the possible consequences on the measurement uncertainty.
The environmental correction, K , is assumed to be zero for measurements made in hemi-anechoic rooms
which meet the requirements of ISO 3745.
For an outdoor space which consists of a hard, flat ground surface, such as asphalt or concrete, with no
sound-reflecting objects within a distance from the noise source equal to 10 times the greatest distance from
the geometric centre of the source to the lowest measurement points, it shall be assumed that the
environmental correction K is less than 0,5 dB and can be neglected.
4.3.2 Criterion for environmental correction
The environmental correction, K , shall first be determined without reference to frequency band data, using
2A
one of the procedures of Annex A. Then:
a) if K > 4 dB, this International Standard is not applicable (see 4.3.1);
2A
b) if K u 4 dB, measurements may be made in accordance with this International Standard, either in
2A
frequency bands or A-weighted, using measurement surfaces described in Annexes B, C and D — in
addition, for direct measurement of A-weighted sound pressure levels, the alternative microphone array
described in Annex F may be used.
Where it is decided to make measurements in frequency bands, the relevant environmental correction K shall
be determined in each band over the frequency range of interest in accordance with A.2 or A.3.4 and all
measurements to determine L or L of a noise source shall be made in frequency bands. L or L shall be
W J WA JA
calculated using the frequency-band levels, see Annex E.
5 Instrumentation
5.1 General
The instrumentation system, including the microphones, cables and windscreen, if used, shall meet the
requirements of IEC 61672-1:2002, class 1, and the filters shall meet the requirements of IEC 61260:1995,
class 1.
5.2 Calibration
Before and after each series of measurements, a sound calibrator meeting the requirements of
IEC 60942:2003, class 1 shall be applied to each microphone to verify the calibration of the entire measuring
system at one or more frequencies within the frequency range of interest. Without any adjustment, the
difference between the readings made before and after each series of measurements shall be less than or
equal to 0,5 dB. If this value is exceeded, the results of the series of measurements shall be discarded.
The calibration of the sound calibrator, the compliance of the instrumentation system with the requirements of
IEC 61672-1, the compliance of the filter set with the requirements of IEC 61260, and, if used, the compliance
of the reference sound source with the requirements of ISO 6926, shall be verified at intervals in a laboratory
making calibrations traceable to appropriate standards.
Unless national regulations dictate otherwise, it is recommended that the sound calibrator should be calibrated
at intervals not exceeding 1 year, the reference sound source should be calibrated at intervals not exceeding
2 years, the compliance of the instrumentation system with the requirements of IEC 61672-1 should be
verified at intervals not exceeding 2 years, and the compliance of the filter set with the requirements of
IEC 61260 should be verified at intervals not exceeding 2 years.
6 Definition, location, installation, and operation of noise source under test
6.1 General
The manner in which the noise source under test is installed and operated may have a significant influence on
the sound power or sound energy emitted by a noise source. This clause specifies conditions that are
intended to minimize variations in the noise emission due to the installation and operating conditions of the
noise source under test. Relevant instructions of a noise test code, if any exists for the family of machinery or
equipment to which the noise source under test belongs, shall be followed. The same installation, mounting
and operating conditions of the noise source under test shall be used for the determination of emission sound
pressure levels and sound power levels. A noise test code for the noise source under test, if any exists,
describes the installation, mounting and operating conditions in detail.
Particularly for large machines, it is necessary to decide which components, sub-assemblies, auxiliary
equipment, power sources, etc., constitute integral parts of the noise source.
6.2 Auxiliary equipment
Care shall be taken to ensure that any electrical conduits, piping or air ducts connected to the noise source
under test do not radiate significant amounts of sound energy into the test environment.
If practical, all auxiliary equipment necessary for the operation of the noise source under test that is not a part
of it shall be located outside the test environment. If this is impractical, care shall be taken to minimise any
sound radiated into the test environment from such equipment. The noise source under test shall be taken to
include all significant sources of sound emission, including auxiliary equipment which cannot either be
removed or adequately quietened, and the reference box (see 7.1) shall be extended appropriately.
6.3 Noise source location
The noise source to be tested shall be installed with respect to, or driven on, the reflecting plane or planes, as
if it were in normal use. The noise source shall be located at a sufficient distance from any reflecting wall or
ceiling or any reflecting object so that the requirements given in Annex A are satisfied on the measurement
surface.
Typical installation conditions for some machines involve two or more reflecting surfaces (e.g. an appliance
installed against a wall), or free space (e.g. a hoist), or an opening in an otherwise reflecting plane (so that
radiation may occur on both sides of the vertical plane). Detailed information on installation conditions should
be based on the general requirements of this International Standard and on the relevant noise test code, if
one exists.
12 © ISO 2010 – All rights reserved
6.4 Mounting of the noise source
6.4.1 General
In many cases, the sound power or sound energy emitted by a source is affected by support or mounting
conditions. Whenever a typical mounting condition exists for the noise source under test, that condition shall
be used or simulated, if feasible.
Mounting conditions specified or recommended by the manufacturer of the noise source under test shall be
used unless otherwise specified in any relevant noise test code. If a typical mounting condition does not exist,
or cannot be utilized for the test, or if there are several alternative possibilities, care shall be taken to ensure
that the mounting arrangement does not induce a variability in the sound output of the source which is atypical.
Precautions shall be taken to reduce any sound radiation from the structure on which the noise source is
mounted.
Many small noise sources, although themselves poor radiators of low-frequency sound, can, as a result of the
method of mounting, radiate more low-frequency sound when their vibrational energy is transmitted to
surfaces large enough to be efficient radiators. In such cases, resilient mounting shall be interposed, if
possible, between the noise source under test and the supporting structure, so that the transmission of
vibration to the support and the reaction of the source are both minimized. In this case, the mounting base
should be rigid (i.e. have a sufficiently high mechanical impedance) to prevent it from vibrating excessively
and radiating sound. However, resilient mounts shall be used only if the noise source under test is resiliently
mounted in typical field installations.
Coupling conditions, e.g. between prime movers and driven machines, can exert a considerable influence on
the sound radiation of the noise source under test. It may be appropriate to use a flexible coupling, but similar
considerations apply to these as to resilient mounts.
6.4.2 Hand-held machinery and equipment
Such machinery and equipment shall be suspended or guided by hand, so that no structure-borne sound is
transmitted via any attachment that does not belong to the noise source under test. If the noise source under
test requires a support for its operation during testing, the support structure shall be small, considered to be a
part of the noise source under test, and comply with the requirements of the relevant noise test code, if any
exists.
6.4.3 Base-mounted, wall-mounted, and tabletop machinery and equipment
Such machinery and equipment shall be placed on a reflecting (acoustically hard) plane (floor or wall).
Base-mounted machinery or equipment intended exclusively for mounting in front of a wall shall be installed
on an acoustically hard surface in front of an acoustically hard wall. Tabletop machinery or equipment shall be
placed on the floor at least 1,5 m from any wall of the room, unless a table or stand is required for operation in
accordance with the noise test code for the machinery or equipment under test. The table or stand shall be at
least 1,5 m from any absorptive surface of the test room. Such machinery or equipment shall be placed at the
centre of the top of a standard test table.
[18]
NOTE An example of a test table is given in ISO 11201 .
6.5 Installation and mounting conditions for moving noise sources
The sound power emitted by a moving noise source is determined with the source traversing a defined
segment of a straight path. The wheels, tracks or other supports on which the source runs, together with the
suspension system, shall be the same for the purpose of test as in normal use.
6.6 Operation of source during test
The sound power or sound energy emitted by a source, whether stationary or moving, can be affected by the
load applied, the running speed, and the conditions under which it is operating. The source shall be tested,
wherever possible, under conditions that are reproducible and representative of the noisiest oper
...
NORME ISO
INTERNATIONALE 3744
Troisième édition
2010-10-01
Acoustique — Détermination des niveaux
de puissance acoustique et des niveaux
d'énergie acoustique émis par les
sources de bruit à partir de la pression
acoustique — Méthodes d'expertise pour
des conditions approchant celles du
champ libre sur plan réfléchissant
Acoustics — Determination of sound power levels and sound energy
levels of noise sources using sound pressure — Engineering methods
for an essentially free field over a reflecting plane
Numéro de référence
©
ISO 2010
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2011
Publié en Suisse
ii © ISO 2010 – Tous droits réservés
Sommaire Page
Avant-propos . iv
Introduction . v
1 Domaine d'application . 1
2 Références normatives . 2
3 Termes et définitions . 2
4 Environnement d'essai . 8
5 Appareillage . 12
6 Définition, emplacement, installation et fonctionnement de la source de bruit en essai . 12
7 Parallélépipède de référence et surface de mesure . 15
8 Détermination des niveaux de puissance acoustique et des niveaux d'énergie acoustique . 19
9 Incertitude de mesure . 27
10 Informations à enregistrer . 31
11 Rapport d'essai . 32
Annexe A (normative) Méthodes de qualification de l'environnement acoustique . 33
Annexe B (normative) Réseaux microphoniques sur une surface de mesure hémisphérique . 38
Annexe C (normative) Réseaux microphoniques sur une surface de mesure parallélépipédique . 45
Annexe D (informative) Réseaux microphoniques sur une surface de mesure cylindrique . 56
Annexe E (normative) Calcul des niveaux de puissance acoustique pondérés A et des niveaux
d'énergie acoustique pondérés A à partir des niveaux par bande de fréquences . 61
Annexe F (normative) Autre réseau microphonique possible sur une surface de mesure
hémisphérique pour des mesurages directs des niveaux de pression acoustique
pondérés A . 63
Annexe G (normative) Niveau de puissance acoustique et niveau d'énergie acoustique dans les
conditions météorologiques de référence . 66
Annexe H (informative) Lignes directrices pour l'élaboration de données sur l'incertitude de
mesure . 68
Bibliographie . 79

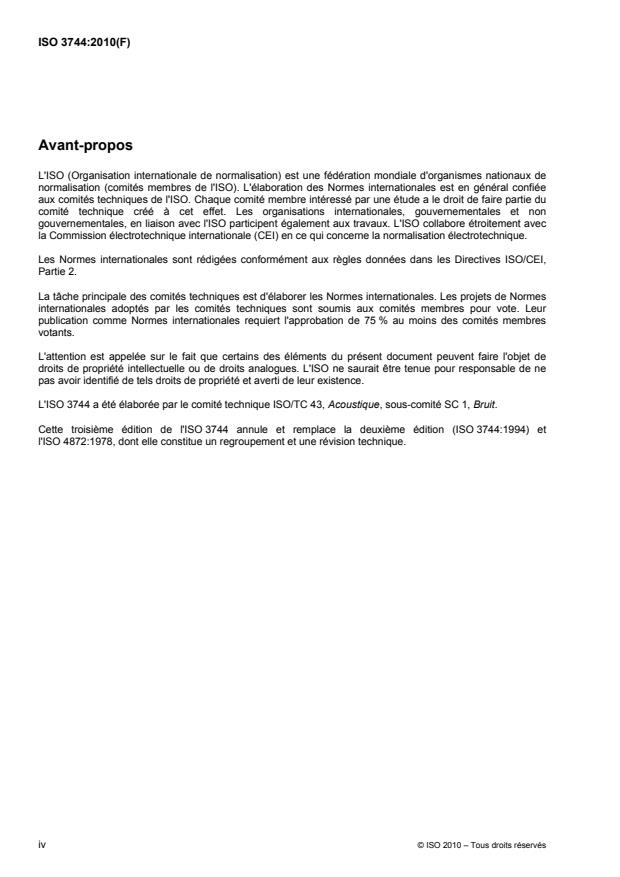

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 3744 a été élaborée par le comité technique ISO/TC 43, Acoustique, sous-comité SC 1, Bruit.
Cette troisième édition de l'ISO 3744 annule et remplace la deuxième édition (ISO 3744:1994) et
l'ISO 4872:1978, dont elle constitue un regroupement et une révision technique.
iv © ISO 2010 – Tous droits réservés
Introduction
[2] [6]
La présente Norme internationale fait partie de la série ISO 3741 à ISO 3747 qui regroupe des normes
spécifiant diverses méthodes de détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par des sources de bruit telles que les machines, équipements et leurs sous-ensembles.
[1]
L'ISO 3740 donne des lignes directrices générales pour aider au choix de la méthode. Ce choix dépend de
l'environnement du site d'essai disponible et de la précision requise pour les valeurs du niveau de puissance
acoustique ou du niveau d'énergie acoustique. Il peut être nécessaire d'établir un code d'essai (voir
l'ISO 12001) pour la source de bruit individuelle afin de choisir la surface de mesure des niveaux sonores et le
réseau microphonique appropriés parmi les surfaces et les réseaux admis dans chacune des normes de la
[2] [6]
série ISO 3741 à ISO 3747 , et de donner les exigences relatives aux conditions de montage, de charge et
de fonctionnement de la source en essai dans lesquelles les niveaux de puissance acoustique ou les niveaux
d'énergie acoustique doivent être obtenus. La puissance acoustique émise par une source donnée dans
l'environnement d'essai est calculée à partir de la pression acoustique quadratique moyenne mesurée sur une
surface de mesure fictive entourant la source, et de l'aire de cette surface. L'énergie sonore d'un événement
élémentaire unique émis par une machine est calculée à partir de cette puissance acoustique et de la durée
de l'événement.
Les méthodes spécifiées dans la présente Norme internationale permettent la détermination du niveau de
puissance acoustique et du niveau d'énergie acoustique par bandes de fréquences et/ou avec la pondération
fréquentielle A appliquée.
[2]
Pour des applications nécessitant une plus grande précision, se référer à l'ISO 3745, à l'ISO 3741 ou à la
[13]-[15]
partie appropriée de l'ISO 9614 . Si les critères applicables à l'environnement de mesure spécifiés dans
la présente Norme internationale ne sont pas satisfaits, il peut s'avérer possible de faire référence à une autre
[13]-15]
norme de la présente série ou à une partie appropriée de l'ISO 9614 .
La présente Norme internationale fournit des méthodes de classe de précision 2 (classe expertise), telle que
définie dans l'ISO 12001, lorsque les mesurages sont effectués dans un espace approchant les conditions du
champ acoustique libre sur plan réfléchissant. Un tel environnement peut être rencontré dans une salle
spécialement conçue à cette fin, dans des bâtiments industriels ou en plein air. Idéalement, il convient de
monter la source en essai sur un plan acoustique réfléchissant situé dans une zone bien dégagée. Pour des
sources normalement installées sur le sol de salles des machines, des corrections sont définies pour tenir
compte des réflexions parasites par les objets situés à proximité, les parois et le plafond, et des bruits de fond
résiduels qui s'y produisent.
NORME INTERNATIONALE ISO 3744:2010(F)
Acoustique — Détermination des niveaux de puissance
acoustique et des niveaux d'énergie acoustique émis par les
sources de bruit à partir de la pression acoustique — Méthodes
d'expertise pour des conditions approchant celles du champ
libre sur plan réfléchissant
1 Domaine d'application
1.1 Généralités
La présente Norme internationale spécifie des méthodes de détermination du niveau de puissance acoustique
ou du niveau d'énergie acoustique émis par une source de bruit à partir des niveaux de pression acoustique
mesurés sur une surface entourant la source de bruit (machine ou équipement), dans des conditions
approchant celles du champ acoustique libre au voisinage d'un ou de plusieurs plans réfléchissants. Le
niveau de puissance acoustique (ou, dans le cas d'impulsions sonores ou d'émissions sonores transitoires, le
niveau d'énergie acoustique) produit par la source de bruit, par bandes de fréquences ou avec la
pondération A appliquée, est calculé en utilisant ces mesures.
NOTE Des surfaces de mesurage de formes différentes peuvent produire des estimations différentes du niveau de
puissance acoustique d'une source de bruit donnée. Un code d'essai acoustique rédigé de façon appropriée (voir
l'ISO 12001) apporte des informations détaillées sur le choix de la surface.
1.2 Types de bruit et sources sonores
Les méthodes spécifiées dans la présente Norme internationale sont applicables à tous les types de bruit
(stable, non stable, fluctuant, impulsions acoustiques isolées, etc.) définis dans l'ISO 12001.
La présente Norme internationale s'applique à tous les types de sources de bruit, quelles que soient leurs
dimensions (par exemple installation, dispositif, machine, composant, sous-ensemble fixe ou se déplaçant
lentement), sous réserve de pouvoir satisfaire les conditions de mesurage.
NOTE Dans le cas de sources particulièrement hautes ou longues (cheminées, conduits, convoyeurs, installations
industrielles comprenant plusieurs sources), les conditions de mesure prescrites dans la présente Norme internationale
peuvent s'avérer impraticables. Dans ce cas, un code d'essai acoustique pour la détermination de l'émission sonore d'un
type spécifique de sources peut fournir d'autres méthodes.
1.3 Environnement d'essai
Les environnements d'essai qui sont applicables aux mesurages réalisés conformément à la présente Norme
internationale peuvent être en salle ou en plein air, comprendre un ou plusieurs plans acoustiques
réfléchissants sur lesquels ou à proximité desquels est montée la source de bruit en essai. L'environnement
idéal est un espace complètement libre, dépourvu de surfaces limites ou réfléchissantes autres que le ou les
plans réfléchissants (tels que ceux d'une salle semi-anéchoïque qualifiée), mais des méthodes sont fournies
pour appliquer des corrections (dans des limites spécifiées) lorsque ces environnements ne correspondent
pas à ces conditions idéales.
1.4 Incertitude de mesure
Des informations sont données sur l'incertitude associée aux niveaux de puissance acoustique et aux niveaux
d'énergie acoustique déterminés conformément à la présente Norme internationale pour des mesurages
effectués dans des bandes de fréquences limitées et avec la pondération fréquentielle A. L'incertitude est
conforme à celle de la classe de précision 2 (classe expertise) définie dans l'ISO 12001:1996.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 3382-2, Acoustique — Mesurage des paramètres acoustiques des salles — Partie 2: Durée de
réverbération des salles ordinaires
ISO 3745, Acoustique — Détermination des niveaux de puissance acoustique émis par les sources de bruit à
partir de la pression acoustique — Méthodes de laboratoire pour les salles anéchoïques et semi-anéchoïques
ISO 5725 (toutes les parties), Exactitude (justesse et fidélité) des résultats et méthodes de mesure
ISO 6926, Acoustique — Prescriptions relatives aux performances et à l'étalonnage des sources sonores de
référence pour la détermination des niveaux de puissance acoustique
ISO 12001:1996, Acoustique — Bruits émis par les machines et équipements — Règles pour la préparation et
la présentation d'un code d'essai acoustique
Guide ISO/CEI 98-3, Incertitude de mesure — Partie 3: Guide pour l'expression de l'incertitude de mesure
(GUM:1995)
CEI 60942:2003, Électroacoustique — Calibreurs acoustiques
CEI 61260:1995, Électroacoustique — Filtres de bande d'octave et de bande d'une fraction d'octave
CEI 61672-1:2002, Électroacoustique — Sonomètres — Partie 1: Spécifications
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
pression acoustique
p
différence entre la pression instantanée et la pression statique
[21]
NOTE 1 Adapté de l'ISO 80000-8:2007 , 8-9.2
NOTE 2 La pression acoustique est exprimée en pascals.
2 © ISO 2010 – Tous droits réservés
3.2
niveau de pression acoustique
L
p
dix fois le logarithme décimal du rapport du carré de la pression acoustique, p, au carré d'une valeur de
référence, p , exprimé en décibels
p
L 10lg dB (1)
p
p
où la valeur de référence, p , est égale à 20 µPa
[20]
[ISO/TR 25417:2007 , 2.2]
NOTE 1 Si des pondérations fréquentielles et temporelles telles que celles définies dans la CEI 61672-1 et/ou des
bandes de fréquences spécifiques sont appliquées, cela est indiqué au moyen d'indices appropriés; par exemple, L
pA
désigne le niveau de pression acoustique pondéré A.
[21]
NOTE 2 Cette définition est techniquement conforme à l'ISO 80000-8:2007 , 8-22.
3.3
niveau de pression acoustique temporel moyen
L
p,T
dix fois le logarithme décimal du rapport de la moyenne temporelle du carré de la pression acoustique, p, sur
un intervalle de temps donné, T (commençant à t et se terminant à t ), au carré d'une valeur de référence, p ,
1 2 0
exprimé en décibels
t
2
pt()dt
T
t
1
L 10lg dB (2)
pT,
p
où la valeur de référence, p , est 20 µPa
NOTE 1 En général, l'indice «T» est omis car les niveaux de pression acoustique temporels moyens sont
nécessairement déterminés sur une certaine durée de mesurage.
NOTE 2 Les niveaux de pression acoustique temporels moyens sont souvent pondérés A, auquel cas ils sont notés
L , qui est généralement abrégé en L .
pA,T pA
[20]
NOTE 3 Adapté de l'ISO/TR 25417:2007 , 2.3
3.4
niveau de pression acoustique intégré dans le temps d'un événement élémentaire
L
E
dix fois le logarithme décimal du rapport de l'intégrale du carré de la pression acoustique, p, d'un événement
acoustique élémentaire isolé (impulsion sonore ou son transitoire) sur un intervalle de temps donné, T
(commençant à t et se terminant à t ), à une valeur de référence, E , exprimé en décibels
1 2 0
t
2
pt()dt
t
1
L 10lg dB (3)
E
E
2 10 2
où la valeur de référence, E , est (20 µPa) s 4 10 Pa s
T
NOTE 1 Cette grandeur peut être obtenue par L 10lg dB , où T 1 s.
pT,
T
0
NOTE 2 Lorsqu'elle sert à mesurer les nuisances sonores, cette grandeur est généralement appelée «niveau
[20]
d'exposition sonore» (voir l'ISO/TR 25417:2007 ).
3.5
durée de mesurage
T
fraction ou multiple d'une phase ou d'un cycle de fonctionnement de la source de bruit en essai sur lequel le
niveau de pression acoustique temporel moyen est déterminé
NOTE La durée de mesurage est exprimée en secondes.
3.6
champ acoustique libre
champ acoustique qui s'établit dans un milieu homogène, isotrope et illimité
NOTE En pratique, un champ acoustique libre est un champ dans lequel les réflexions par les limites et autres objets
perturbateurs ont une influence négligeable dans le domaine de fréquences représentatif.
3.7
champ libre sur plan réfléchissant
champ acoustique libre qui s'établit dans le demi-espace situé au-dessus d'un plan réfléchissant de
dimensions infinies en l'absence de tout autre obstacle
3.8
plan réfléchissant
surface plane réfléchissant le son, sur laquelle est située la source de bruit en essai
3.9
domaine de fréquences représentatif
pour des applications courantes, domaine de fréquences des bandes d'octave de fréquences médianes
comprises entre 125 Hz et 8 000 Hz (comprenant les bandes d'un tiers d'octave de fréquences médianes
comprises entre 100 Hz et 10 000 Hz)
NOTE Pour des applications spéciales, le domaine peut être étendu ou réduit, sous réserve que les spécifications
relatives à l'environnement et aux instruments de mesure soient remplies pour une utilisation dans le domaine modifié.
Les modifications apportées au domaine de fréquences représentatif sont clairement indiquées dans le rapport d'essai.
Pour les sources qui émettent des sons principalement à des fréquences hautes ou basses, le domaine représentatif peut
être étendu à ces fréquences.
3.10
parallélépipède de référence
parallélépipède rectangle fictif limité par le(les) plan(s) réfléchissant(s) sur lequel(lesquels) est placée la
source de bruit en essai, qui entoure la source au plus près, y compris tout élément à rayonnement
acoustique significatif et toute table d'essai sur laquelle la source est montée
NOTE Si nécessaire, la table d'essai la plus petite possible, pour assurer la compatibilité avec les mesurages de
[18]
pression acoustique d'émission aux positions d'assistant, peut être utilisée conformément, par exemple, à l'ISO 11201 .
3.11
dimension caractéristique de la source
d
O
distance séparant l'origine du système de coordonnées de l'angle le plus éloigné du parallélépipède de
référence
NOTE La dimension caractéristique de la source est exprimée en mètres.
4 © ISO 2010 – Tous droits réservés
3.12
distance de mesurage
d
distance séparant le parallélépipède de référence d'une surface de mesure parallélépipédique
NOTE La distance de mesurage est exprimée en mètres.
3.13
rayon de mesurage
r
rayon d'une surface de mesure hémisphérique, semi-hémisphérique ou d'un quart d'hémisphère
NOTE Le rayon de mesurage est exprimé en mètres.
3.14
surface de mesure
surface fictive d'aire S, entourant la source de bruit en essai et sur laquelle sont situées les positions
microphoniques où les niveaux de pression acoustique sont mesurés; elle est limitée par un ou plusieurs
plans réfléchissants sur lesquels est placée la source
3.15
bruit de fond
bruit émis par l'ensemble des sources autres que la source de bruit en essai
NOTE Le bruit de fond inclut différentes composantes: bruit aérien, bruit émis par des vibrations de structure et bruit
électrique des instruments de mesure.
3.16
correction de bruit de fond
K
correction appliquée à la moyenne (moyenne énergétique) des niveaux de pression acoustique temporels
moyens sur l'ensemble des positions de microphone sur la surface de mesure pour tenir compte de l'influence
du bruit de fond
NOTE 1 La correction de bruit de fond est exprimée en décibels.
NOTE 2 La correction de bruit de fond est fonction de la fréquence; la correction dans le cas d'une bande de
fréquences est notée K , où f est la fréquence médiane correspondante, et elle est notée K dans le cas d'une
1f 1A
pondération A.
3.17
correction d'environnement
K
correction appliquée à la moyenne (moyenne énergétique) des niveaux de pression acoustique temporels
moyens sur l'ensemble des positions de microphone sur la surface de mesure pour tenir compte de l'influence
de l'absorption ou de la réflexion acoustique
NOTE 1 La correction d'environnement est exprimée en décibels.
NOTE 2 La correction d'environnement est fonction de la fréquence; la correction dans le cas d'une bande de
fréquences est notée K , où f est la fréquence médiane correspondante, et elle est notée K dans le cas d'une
2f 2A
pondération A.
NOTE 3 La correction d'environnement dépend habituellement de l'aire de la surface de mesure et K augmente
généralement avec S.
3.18
niveau de pression acoustique surfacique temporel moyen
L
p
moyenne (moyenne énergétique) des niveaux de pression acoustique temporels moyens sur l'ensemble des
positions de microphone ou des trajets microphoniques sur la surface de mesure, à laquelle ont été
appliquées la correction de bruit de fond K et la correction d'environnement K
1 2
NOTE Le niveau de pression acoustique surfacique temporel moyen est exprimé en décibels.
3.19
niveau de pression acoustique surfacique intégré dans le temps d'un événement élémentaire
L
E
moyenne (moyenne énergétique) des niveaux de pression acoustique intégrés dans le temps d'un événement
élémentaire sur l'ensemble des positions de microphone ou des trajets microphoniques sur la surface de
mesure, à laquelle ont été appliquées la correction de bruit de fond K et la correction d'environnement K
1 2
NOTE Le niveau de pression acoustique surfacique intégré dans le temps d'un événement élémentaire est exprimé
en décibels.
3.20
puissance acoustique
P
à travers une surface, produit de la pression acoustique, p, et de la composante de la vitesse particulaire, u ,
n
en un point de la surface dans la direction normale à celle-ci, intégré sur cette surface
[21]
, 8-16]
[ISO 80000-8:2007
NOTE 1 La puissance acoustique est exprimée en watts.
NOTE 2 Cette grandeur représente l'énergie sonore aérienne rayonnée par une source par unité de temps.
3.21
niveau de puissance acoustique
L
W
dix fois le logarithme décimal du rapport de la puissance acoustique d'une source, P, à une valeur de
référence, P , exprimé en décibels
P
L 10lg dB (4)
W
P
où la valeur de référence, P , est 1 pW
NOTE 1 Si une pondération fréquentielle spécifique telle que définie dans la CEI 61672-1 et/ou des bandes de
fréquences spécifiques sont utilisées, cela est indiqué au moyen d'indices appropriés; par exemple, L indique le niveau
WA
de puissance acoustique pondéré A.
[21]
NOTE 2 Cette définition est techniquement conforme à l'ISO 80000-8:2007 . 8-23.
[20]
[ISO/TR 25417:2007 , 2.9]
6 © ISO 2010 – Tous droits réservés
3.22
énergie acoustique
J
intégrale de la puissance acoustique, P, sur un intervalle de temps déterminé T (commençant à t et se
terminant à t )
t
J Pt()dt (5)
t
NOTE 1 L'énergie acoustique est exprimée en joules.
NOTE 2 Cette grandeur est particulièrement pertinente pour les événements acoustiques non stationnaires et
intermittents.
[20]
[ISO/TR 25417:2007 , 2.10]
3.23
niveau d'énergie acoustique
L
J
dix fois le logarithme décimal du rapport de l'énergie acoustique, J, d'une source à une valeur de référence, J ,
exprimé en décibels
J
L 10lg dB (6)
J
J
où la valeur de référence, J , est 1 pJ
NOTE Si une pondération fréquentielle spécifique telle que définie dans la CEI 61672-1 et/ou des bandes de
fréquences spécifiques sont utilisées, cela est indiqué au moyen des indices appropriés; par exemple, L indique le
JA
niveau d'énergie acoustique pondéré A.
[20]
[ISO/TR 25417:2007 , 2.11]
3.24
indice de directivité apparent
*
D
Ii
mesure du degré de rayonnement d'une source de bruit en essai dans la direction de la position i du
microphone sur la surface de mesure, par rapport au rayonnement acoustique moyen sur cette surface
*
DL LK (7)
Iipi(ST) p(ST) 1
où
L est le niveau de pression acoustique (temporel moyen ou intégré dans le temps d'un
pi(ST)
événement élémentaire) corrigé du bruit de fond, mesuré à la position i du microphone sur la
surface de mesure, la source de bruit en essai (ST) étant en fonctionnement, en décibels;
L est le niveau moyen (moyenne énergétique) de pression acoustique (temporel moyen ou
p(ST)
intégré dans le temps d'un événement élémentaire) sur l'ensemble des positions de microphone
sur la surface de mesure pour la source de bruit en essai, en décibels;
K est la correction de bruit de fond, en décibels.
NOTE 1 L'indice de directivité apparent est exprimé en décibels.
NOTE 2 L'indice de directivité apparent est déterminé en utilisant les niveaux de pression acoustique mesurés à partir
de la source de bruit en essai corrigés du bruit de fond mais non corrigés de l'environnement acoustique.
3.25
indice de non-uniformité du niveau de pression acoustique surfacique apparent
*
V
I
mesure de la variabilité des niveaux de pression acoustique mesurés sur la surface de mesure
N
M
* 2
VL [L] (8)
I pi(ST) pav
N 1
M
i1
où
L est le niveau de pression acoustique (temporel moyen ou intégré dans le temps d'un
pi(ST)
événement élémentaire) corrigé du bruit de fond, mesuré à la position i du microphone sur la
surface de mesure, la source de bruit en essai (ST) étant en fonctionnement, en décibels;
L est la moyenne arithmétique des niveaux de pression acoustique (moyen ou intégré dans le
pav
temps d'un événement élémentaire) corrigés du bruit de fond, sur l'ensemble des positions de
microphone sur la surface de mesure pour la source de bruit en essai, en décibels;
N est le nombre de positions de microphone.
M
NOTE 1 L'indice de non-uniformité du niveau de pression acoustique surfacique apparent est exprimé en décibels.
*
NOTE 2 Quand V est déterminé sur la surface de mesure spécifique donnée par le rayon de mesurage, r, ou la
I
* *
distance de mesurage, d, la valeur est notée respectivement V ou V .
Ir Id
NOTE 3 L'indice de non-uniformité du niveau de pression acoustique surfacique apparent est déterminé en utilisant les
niveaux de pression acoustique mesurés à partir de la source de bruit en essai, corrigés du bruit de fond mais non
corrigés de l'environnement acoustique.
4 Environnement d'essai
4.1 Généralités
Les environnements d'essai qui sont applicables aux mesurages conformément à la présente Norme
internationale sont les suivants:
a) une salle de laboratoire ou une surface plane en plein air convenablement isolée du bruit de fond (voir
4.2) et qui fournit un champ acoustique libre sur plan réfléchissant;
b) une salle ou une surface plane en plein air convenablement isolée du bruit de fond (voir 4.2) et à laquelle
une correction d'environnement peut être appliquée pour tenir compte d'une contribution limitée du
champ réverbéré aux pressions acoustiques sur la surface de mesure.
Les conditions d'environnement ayant un effet défavorable sur les microphones utilisés pour les mesurages
(par exemple, champs électriques ou magnétiques intenses, vent, échappements gazeux de la source de
bruit en essai, températures très élevées ou très basses) doivent être évitées. Les instructions du
constructeur relatives à l'utilisation des instruments de mesure dans des conditions d'environnement
défavorables doivent être suivies.
En plein air, il faut prendre soin de minimiser les effets des conditions météorologiques défavorables (par
exemple, température, humidité, vent, précipitations) sur la propagation du son et sur l'émission sonore dans
le domaine de fréquences représentatif ou sur le bruit de fond au cours des mesurages.
Lorsqu'une surface réfléchissante n'est pas plane ou qu'elle ne fait pas partie intégrante d'une surface de la
salle d'essai, il convient de prendre un soin particulier pour s'assurer que le plan ne rayonne aucun son
appréciable provoqué par des vibrations.
8 © ISO 2010 – Tous droits réservés
4.2 Critères de bruit de fond
4.2.1 Critères relatifs de bruit de fond
4.2.1.1 Généralités
Le niveau temporel moyen de pression acoustique du bruit de fond mesuré et moyenné (voir 8.2.2) sur les
positions de microphone ou les trajets microphoniques, sur la surface de mesure, doit être au moins de 6 dB,
et de préférence de plus de 15 dB, en dessous du niveau temporel moyen de pression acoustique non corrigé
de la source de bruit en essai lorsqu'elle est mesurée en présence de ce bruit de fond. Pour les mesurages
effectués par bandes de fréquences, cette exigence doit être satisfaite pour chaque bande de fréquences
dans le domaine de fréquences représentatif.
Si cette exigence est satisfaite, les critères de bruit de fond de la présente Norme internationale sont satisfaits.
NOTE 1 Le même critère s'applique aux niveaux de pression acoustique d'un événement élémentaire: la durée de
mesurage pour la moyenne temporelle est la même que la durée de mesurage associée à l'événement élémentaire.
NOTE 2 Le bruit associé au mécanisme de déplacement du microphone, si utilisé pour les mesurages, est considéré
comme faisant partie du bruit de fond. Dans ce cas, le mécanisme de déplacement est en fonctionnement lors du
mesurage du bruit de fond.
4.2.1.2 Critères relatifs pour les mesurages par bandes de fréquences
Il peut être difficile de satisfaire aux exigences de 4.2.1.1 dans toutes les bandes de fréquences, même si les
niveaux de bruit de fond dans la salle d'essai sont extrêmement faibles et bien contrôlés. Par conséquent,
toute bande comprise dans le domaine de fréquences représentatif, dans laquelle le niveau de puissance
acoustique pondéré A de la source de bruit en essai est au moins inférieur de 15 dB au niveau de puissance
acoustique par bande de fréquences pondéré A le plus élevé, peut être exclue du domaine de fréquences
représentatif pour les besoins de la détermination de la conformité aux critères de bruit de fond.
4.2.1.3 Critères relatifs pour les mesurages pondérés A
Si le niveau pondéré A de puissance acoustique est à déterminer à partir des niveaux par bande de
fréquences et à enregistrer dans le rapport d'essai, les étapes suivantes doivent être respectées pour
déterminer si cette grandeur satisfait aux critères de bruit de fond de la présente Norme internationale ou non:
a) Le niveau de puissance acoustique pondéré A est calculé conformément aux méthodes énoncées dans
la présente Norme internationale en utilisant les données de chaque bande du domaine de fréquences
représentatif;
b) le calcul est répété mais en excluant les bandes pour lesquelles ΔL est inférieur à 6 dB.
p
Si la différence entre ces deux niveaux est inférieure à 0,5 dB, le niveau de puissance acoustique pondéré A
déterminé à l'aide des données de toutes les bandes peut être considéré comme conforme aux critères de
bruit de fond de la présente Norme internationale.
NOTE S'il est nécessaire d'effectuer des mesurages lorsque la différence entre les niveaux de pression acoustique
[13] [14]
du bruit de fond et de la source avec le bruit de fond est inférieure à 6 dB, l'ISO 9614-1 ou l'ISO 9614-2 peut être
utilisée pour obtenir des résultats de précision de classe 2.
4.2.2 Critères absolus de bruit de fond
S'il peut être démontré que les niveaux de bruit de fond dans la salle d'essai au moment des mesurages sont
inférieurs ou égaux à ceux indiqués dans le Tableau 1 dans toutes les bandes du domaine de fréquences
représentatif, il peut être considéré que les mesurages satisfont aux exigences de bruit de fond de la présente
Norme internationale, même si l'exigence des 6 dB (voir 4.2.1.1) n'est pas satisfaite dans toutes les bandes. Il
peut être considéré que la source émet un bruit difficilement ou non mesurable dans ces bandes de
fréquences et que les données relevées représentent une limite supérieure du niveau de puissance
acoustique dans ces bandes.
Dans le cas où certains des niveaux mesurés (le niveau temporel moyen ou le niveau intégré dans le temps
d'un événement élémentaire) à partir de la source en essai sont inférieurs ou égaux à ceux indiqués dans le
Tableau 1, le domaine de fréquences représentatif peut être restreint à un domaine de fréquences contiguës
qui inclut la fréquence la plus basse et la fréquence la plus haute auxquelles le niveau de pression acoustique
de la source de bruit dépasse la valeur correspondante donnée dans le Tableau 1. Dans ce cas, le domaine
de fréquences représentatif doit être indiqué.
4.2.3 Indication de non-conformité aux critères de bruit de fond
Si ni le critère relatif de 4.2.1, ni le critère absolu de 4.2.2 ne sont satisfaits, le rapport doit mentionner
clairement que les exigences de bruit de fond de la présente Norme internationale n'ont pas été satisfaites et,
dans le cas de mesurages par bandes de fréquences, il doit identifier les bandes de fréquences particulières
qui ne satisfont pas aux critères. En outre, le rapport ne doit pas mentionner ou suggérer que les mesurages
ont été réalisés «en totale conformité» avec la présente Norme internationale.
Tableau 1 — Niveaux de bruit de fond maximaux absolus dans la salle d'essai
Fréquence médiane de la Niveau de pression acoustique
bande d'un tiers d'octave maximal dans la bande
Hz dB
50 44
63 38
80 32
100 27
125 22
160 16
200 13
250 11
315 9
400 8
500 7
630 7
800 7
1 000 7
1 250 7
1 600 7
2 000 7
2 500 8
3 150 8
4 000 8
5 000 8
6 300 8
8 000 12
10 000 14
12 500 11
16 000 46
20 000 46
10 © ISO 2010 – Tous droits réservés
4.3 Critère d'aptitude acoustique de l'environnement d'essai
4.3.1 Généralités
Une salle d'essai doit fournir une surface de mesure située dans un champ acoustique ne générant
pratiquement pas de réflexions sonores indésirables par les limites de la salle ou les objets placés à proximité
(mis à part le sol).
Dans la mesure du possible, l'environnement d'essai ne doit contenir aucun objet réfléchissant autre que le ou
les plans réfléchissants.
NOTE 1 Un objet à proximité de la source de bruit en essai peut être considéré comme acoustiquement réfléchissant
si sa largeur (par exemple, le diamètre d'un poteau ou d'un élément porteur) dépasse un dixième de la distance qui le
sépare du parallélépipède de référence.
Le ou les plans réfléchissants doivent s'étendre au moins 0,5 m au-delà de la projection de la surface de
mesure sur le ou les plans. Le coefficient d'absorption acoustique du ou des plans réfléchissants doit être
inférieur à 0,1 dans le domaine de fréquences représentatif.
NOTE 2 Les surfaces lisses en béton ou en asphalte à pores fermés conviennent en général.
L'Annexe A décrit des méthodes de détermination de la correction d'environnement, K , permettant de rendre
compte des écarts de l'environnement d'essai par rapport aux conditions idéales. Conformément à la présente
Norme internationale, les mesurages ne sont valables que si K 4 dB (voir 4.3.2, Référence [25]).
2A
[3][4] [6] [13]
NOTE 3 Si la correction d'environnement K dépasse 4 dB, l'ISO 3743 , l'ISO 3747 , l'ISO 9614-1 ou
2A
[14] [5]
l'ISO 9614-2 peut être utilisée pour obtenir des résultats de précision de classe 2, ou l'ISO 3746 peut être utilisée
pour obtenir des résultats de précision de classe 3.
NOTE 4 Dans certains cas spécifiques, le plan d'essai horizontal ne peut pas être réfléchissant (par exemple, les
tondeuses à gazon, certains types d'engins de terrassement). Dans ce cas, le code d'essai acoustique pertinent décrit en
détail la nature du plan sur lequel la source de bruit est montée et indique les conséquences possibles sur l'incertitude de
mesure.
La correction d'environnement, K , est supposée égale à zéro pour les mesurages effectués dans des salles
semi-anéchoïques qui satisfont aux exigences de l'ISO 3745.
Pour un espace en plein air constitué d'une surface dure et plane, comme de l'asphalte ou du béton,
dépourvue d'objets réfléchissants situés à une distance de la source de bruit égale à 10 fois la plus grande
distance entre le centre géométrique de la source et les points de mesurage les plus bas, il doit être supposé
que la correction d'environnement K est inférieure à 0,5 dB et peut être négligée.
4.3.2 Critères pour la correction d'environnement
La correction d'environnement, K , doit être déterminée tout d'abord sans référence aux données par
2A
bandes de fréquences, à l'aide de l'une des méthodes de l'Annexe A. Alors:
a) si K 4 dB, la présente Norme internationale n'est pas applicable (voir 4.3.1);
2A
b) si K 4 dB, les mesurages peuvent être effectués conformément à la présente Norme internationale,
2A
soit dans les bandes de fréquences, soit pondérés A. Les surfaces de mesurage pouvant être utilisées
sont celles décrites en Annexes B, C et D. De plus, pour le mesurage direct des niveaux de pression
acoustique pondérés A, il est possible d'utiliser le réseau de microphones alternatif décrit en Annexe F.
Lorsqu'il est décidé d'effectuer les mesurages par bandes de fréquences, les corrections d'environnement
respectives K doivent être déterminées dans chaque bande du domaine de fréquences représentatif
conformément à A.2 ou A.3.4 et tous les mesurages permettant de déterminer L ou L d'une source de bruit
W J
doivent être effectués par bandes de fréquences. L ou L doivent être calculés à l'aide des niveaux par
WA JA
bandes de fréquences (voir l'Annexe E).
5 Appareillage
5.1 Généralités
L'appareillage, microphone, câbles et écran antivent (le cas échéant) inclus, doit satisfaire aux exigences des
appareils de classe 1 selon la CEI 61672-1:2002. Les filtres utilisés doivent satisfaire aux exigences des
appareils de classe 1 selon la CEI 61260:1995.
5.2 Étalonnage
Avant et après chaque série de mesurages, un calibreur acoustique de précision conforme à la classe 1 selon
la CEI 60942:2003 doit être appliqué à chaque microphone afin de contrôler l'étalonnage de l'ensemble de la
chaîne de mesure, à une ou plusieurs fréquences prises dans le domaine de fréquences représentatif. Sans
aucun ajustement, la différence entre les lectures au début et à la fin de chaque série de mesurages doit être
inférieure ou égale à 0,5 dB. Si cette valeur dépasse 0,5 dB, les résultats de la série de mesurages doivent
être rejetés.
L'étalonnage du calibreur acoustique, la conformité de l'appareillage aux exigences de la CEI 61672-1, la
conformité du filtre aux exigences de la CEI 61260 et, le cas échéant, la conformité de la source sonore de
référence aux exigences de l'ISO 6926 doivent être vérifiés périodiquement dans un laboratoire effectuant des
étalonnages conformément aux normes appropriées dans des conditions de traçabilité.
Sauf prescriptions contraires dans les réglementations nationales, il est recommandé d'étalonner le calibreur
acoustique à intervalles inférieurs à 1 an, d'étalonner la source sonore de référence à intervalles inférieurs à
2 ans, de vérifier la conformité de l'appareillage aux exigences de la CEI 61672-1 à intervalles inférieurs à
2 ans et de vérifier la conformité du filtre aux exigences de la CEI 61260 à intervalles inférieurs à 2 ans.
6 Définition, emplacement, installation et fonctionnement de la source de bruit en
essai
6.1 Généralités
Les conditions d'installation et de fonctionnement de la source de bruit en essai peuvent avoir une influence
notable sur la puissance acoustique ou l'énergie acoustique émise par cette même source. Le présent article
spécifie les conditions qui permettent de réduire au minimum les variations d'émission sonore liées aux
conditions d'installation et de fonctionnement de la source en essai. Il faut suivre les instructions pertinentes
données dans le code d'essai, s'il existe, pour la famille de machines ou d'équipements à laquelle la source
en essai appartient. Les mêmes conditions d'installation, de montage et de fonctionnement de la source de
bruit en essai doivent être utilisées pour la détermination des niveaux de pression acoustique d'émission et
des niveaux de puissance acoustique. S'il existe, le code d'essai acoustique pertinent pour la source de bruit
en essai décrit en détail les conditions d'installation, de montage et de fonctionnement.
Il est nécessaire, notamment pour les machines de grandes dimensions, de spécifier quels composants,
sous-ensembles, équipements auxiliaires, sources d'énergie, etc. font partie intégrante de la source de bruit
en essai.
6.2 Équipements auxiliaires
Il faut s'assurer que les lignes électriques, les tuyauteries ou les conduits d'air connectés à la source de bruit
en essai ne rayonnent pas dans l'environnement d'essai des quantités notables d'énergie acoustique.
Il faut installer, si possible, l'ensemble des équipements auxiliaires nécessaires au fonctionnement de la
source de bruit en essai, mais n'en faisant pas partie intégrante, hors de l'environnement d'essai. Si cela est
impossible, il faut prendre soin de minimiser tout son rayonné dans l'environnement d'essai par ledit
équipement. La source de bruit en essai doit inclure toutes les sources significatives d'émission sonore, y
12 © ISO 2010 – Tous droits réservés
compris les équipements auxiliaires qui ne peuvent pas être retirés ou dont l'émission sonore ne peut pas être
réduite suffisamment et le parallélépipède de référence (voir 7.1) doit être étendu de manière appropriée.
6.3 Emplacement de la source sonore
La source de bruit en essai doit être installée par rapport au(x) plan(s) réfléchissant(s), ou déplacée, comme
elle le serait en utilisation normale. La source de bruit doit être située à une distance suffisante de toute paroi
ou plafond réfléchissant ou tout objet réfléchissant pour que les exigences définies à l'Annexe A soient
satisfaites sur la surface de mesure.
Pour certaines machines, les conditions types d'installation sont caractérisées par la présence de deux
surfaces réfléchissantes ou plus (cas des appareils normalement installés contre un mur, par exemple) ou par
un espace libre (engins de levage, par exemple) ou par une ouverture dans un plan réfléchissant
(rayonnement possible des deux côtés du plan vertical). Il convient alors de définir les conditions d'installation
en s'appuyant sur les exigences générales définies dans la présente Norme internationale et sur le code
d'essai acoustique spécifique pertinent s'il existe.
6.4 Montage de la source de bruit
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
