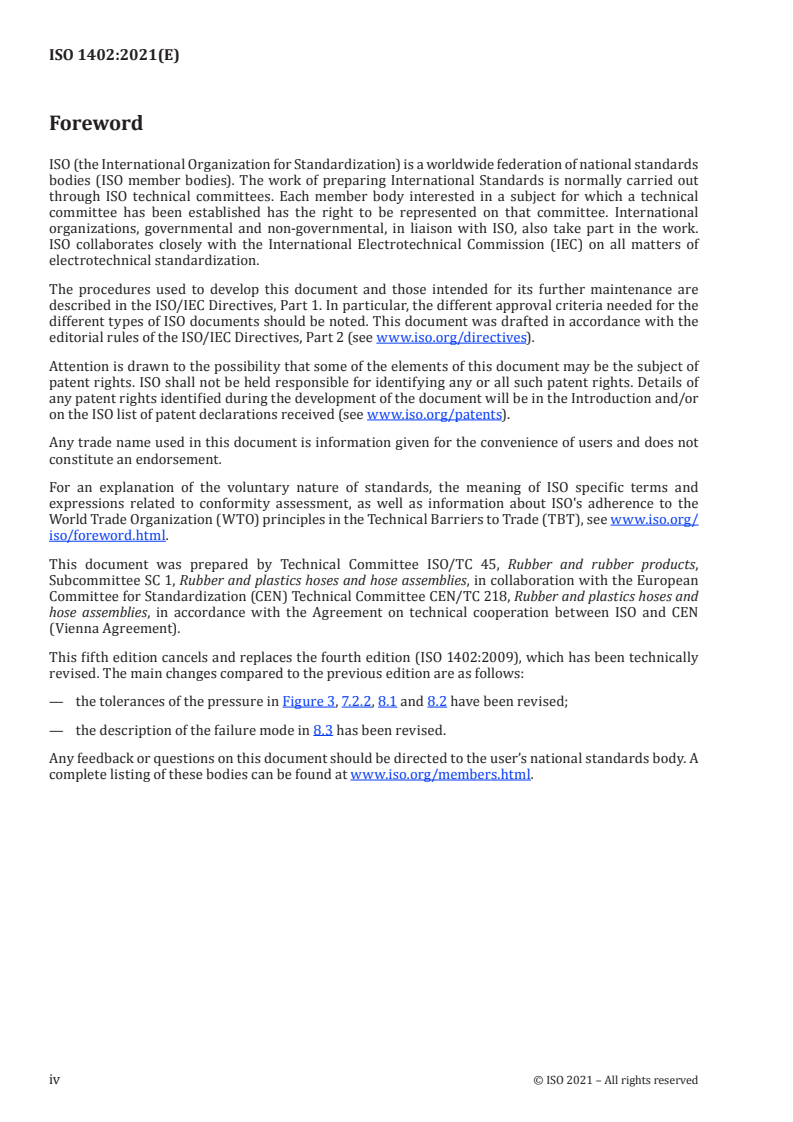

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 1, Rubber and plastics hoses and hose assemblies, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 218, Rubber and plastics hoses and
hose assemblies, in accordance with the Agreement on technical cooperation between ISO and CEN
(Vienna Agreement).
This fifth edition cancels and replaces the fourth edition (ISO 1402:2009), which has been technically
revised. The main changes compared to the previous edition are as follows:
— the tolerances of the pressure in Figure 3, 7.2.2, 8.1 and 8.2 have been revised;
— the description of the failure mode in 8.3 has been revised.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 1402:2021(E)
Rubber and plastics hoses and hose assemblies —
Hydrostatic testing
1 Scope
This document specifies methods for the hydrostatic testing of rubber and plastics hoses and hose
assemblies, including methods for the determination of dimensional stability.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 7751, Rubber and plastics hoses and hose assemblies — Ratios of proof and burst pressure to maximum
working pressure
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 General
Unless otherwise specified, all tests shall be carried out at standard temperature in accordance with
ISO 23529.
5 Apparatus
5.1 Pressure source, capable of applying pressure at the rate specified in 7.2.2, up to the required test
pressure.
5.2 Calibrated pressure gauge or pressure transducer with digital readout, chosen for each test
so that the test pressure is between 15 % and 85 % of the full-scale reading.
In the interest of accuracy, calibrated pressure gauges or pressure transducers with digital readouts shall
be checked at frequent intervals and the fitting of restrictors is recommended to minimize shock damage.
5.3 Dimensional equipment, sliding vernier callipers or micrometre, length measuring tape,
circumferential measuring tape (π tape).
© ISO 2021 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 1402:2021(E)

6 Test pieces
6.1 Hose assemblies
When hose assemblies are to be tested, the manufactured assembly length shall be used for the test.
6.2 Hoses
The hydrostatic pressure and burst tests shall be carried out on a hose test piece with a minimum free
length, excluding end fittings and end reinforcements, of 600 mm when deformation is to be measured
and 300 mm when it is not. When a longer test length is required for a particular hose type or size, it
must be specified in the individual hose product specification.
6.3 Number of test pieces
At least two test pieces shall be tested.
7 Application of hydrostatic pressure
7.1 General
Water or another liquid suitable for the hose under test shall be used as the test medium.
WARNING — Hoses and hose assemblies pressurized by liquids can fail in a potentially
dangerous manner. For this reason, the test shall be performed in a suitable enclosure. Also,
the use of air and other gases as test media shall be avoided because of the risk to operators. In
special cases, where such media are required for the tests, strict safety measures are imperative.
Furthermore, it is stressed that, even when a liquid is used as the test medium, it is essential
that all air is expelled from the test piece because of the risk of injury to the operator due to the
sudden expansion of trapped air released when the hose bursts.
7.2 Procedure
7.2.1 Fill the test piece with test liquid, expelling all air, and connect to the test equipment. Close the
valve and apply the hydrostatic pressure at a uniform rate of increase. Measure the pressure using a
calibrated pressure gauge or pressure transducer with a digital readout (5.2).
IMPORTANT — It is important to allow unrestricted movement of the free or plugged end of the
test piece during the test.
7.2.2 The rate of pressure increase shall be constant and chosen to reach the f
...

NORME ISO
INTERNATIONALE 1402
Cinquième édition
2021-04
Tuyaux et flexibles en caoutchouc et
en plastique — Essais hydrostatiques
Rubber and plastics hoses and hose assemblies — Hydrostatic testing
Numéro de référence
ISO 1402:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 1402:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 1402:2021(F)

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Généralités . 1
5 Appareillage . 1
6 Éprouvettes . 2
6.1 Flexibles . 2
6.2 Tuyaux . 2
6.3 Nombre d'éprouvettes . 2
7 Application de la pression hydrostatique . 2
7.1 Généralités . 2
7.2 Mode opératoire . 2
8 Essais de pression hydrostatique . 3
8.1 Essai de maintien de la pression d'épreuve . 3
8.2 Mesurage de la déformation sous pression . 3
8.2.1 Mode opératoire général . 3
8.2.2 Variation de longueur à la pression d'essai spécifiée . 3
8.2.3 Variation du diamètre extérieur à la pression d'essai spécifiée, mesurée
approximativement au milieu du flexible. 4
8.2.4 Torsion à la pression d'essai spécifiée . 5
8.2.5 Flambage à la pression d'essai spécifiée . 5
8.3 Essai de pression de rupture . 6
8.4 Essai d'étanchéité . 6
8.4.1 Éprouvettes . 6
8.4.2 Mode opératoire . 6
8.4.3 Critères de défaillance . 6
9 Rapport d'essai . 6
Bibliographie .10
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 1402:2021(F)

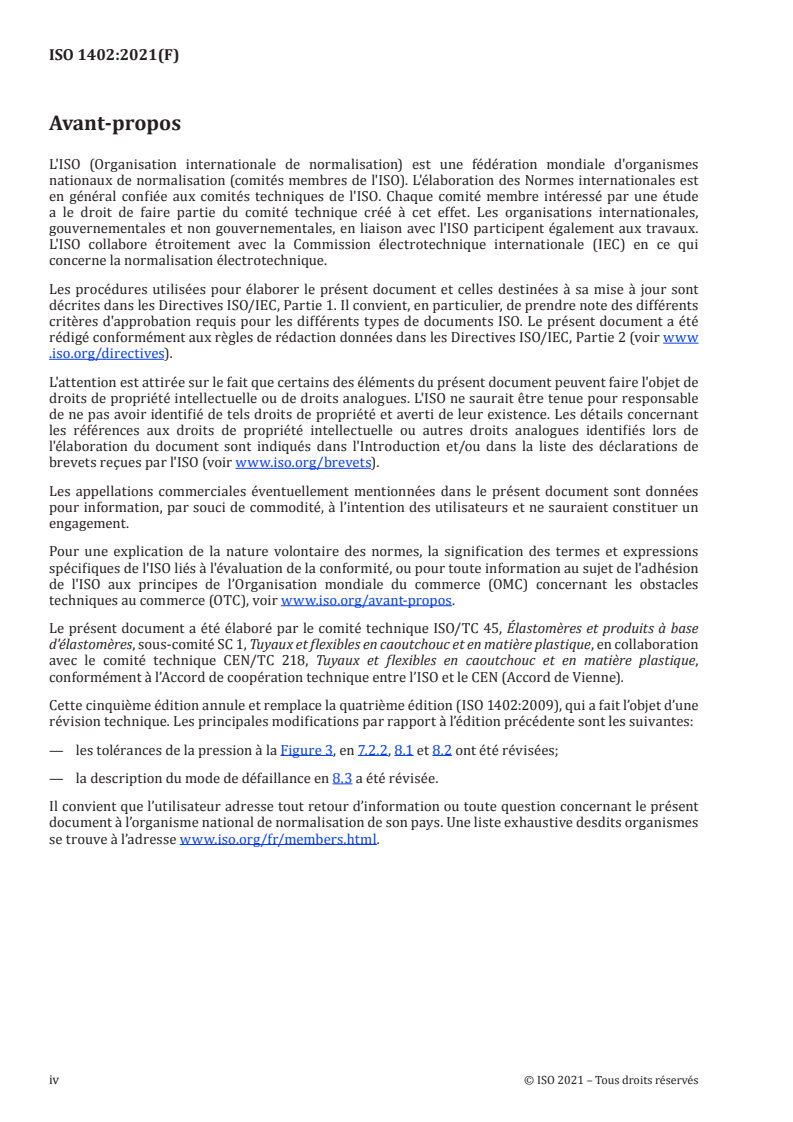

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique, en collaboration
avec le comité technique CEN/TC 218, Tuyaux et flexibles en caoutchouc et en matière plastique,
conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette cinquième édition annule et remplace la quatrième édition (ISO 1402:2009), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les tolérances de la pression à la Figure 3, en 7.2.2, 8.1 et 8.2 ont été révisées;
— la description du mode de défaillance en 8.3 a été révisée.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 1402:2021(F)
Tuyaux et flexibles en caoutchouc et en plastique — Essais
hydrostatiques
1 Domaine d'application
Le présent document spécifie des méthodes d'essais hydrostatiques pour les tuyaux et flexibles en
caoutchouc et en plastique, y compris des méthodes de détermination de la stabilité dimensionnelle.
2 Références normatives
Les documents suivants sont référencés dans le texte de sorte qu'une partie ou la totalité de leur
contenu constitue les exigences du présent document. Pour les références datées, seule l'édition citée
s'applique. Pour les références non datées, la dernière édition du document de référence s'applique (y
compris les éventuels amendements).
ISO 7751, Tuyaux et flexibles en caoutchouc et en plastique — Rapports des pressions d'épreuve et de
rupture à la pression maximale de service
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions données dans l’ISO 8330 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Généralités
Sauf spécification contraire, tous les essais doivent être réalisés à température normale conformément
à l'ISO 23529.
5 Appareillage
5.1 Source de pression, capable d'appliquer une pression à la vitesse de montée en pression spécifiée
en 7.2.2, jusqu'à la pression d'essai requise.
5.2 Manomètre étalonné ou capteur de pression à affichage numérique, choisi pour chaque essai
de manière que la pression d'essai soit comprise entre 15 % et 85 % de la valeur à pleine échelle.
Dans un souci de précision, les manomètres étalonnés ou les capteurs à affichage numérique doivent
être vérifiés à intervalles réguliers et l'installation d'amortisseurs est recommandée pour limiter l'effet
des chocs.
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 1402:2021(F)

5.3 Équipement dimensionnel, pied à coulisse ou micromètre, mètre ruban, mètre ruban de mesure
de circonférence (ruban π).
6 Éprouvettes
6.1 Flexibles
Lorsque des flexibles sont soumis à essai, la longueur de fabrication du flexible doit être utilisée pour
l'essai.
6.2 Tuyaux
Les essais de pression hydrostatique et de rupture doivent être réalisés sur une éprouvette de tuyau
ayant une longueur libre minimale, hors embouts et renforts, de 600 mm lorsque la déformation doit
être mesurée et de 300 mm dans le cas contraire. Lorsqu'une longueur d'essai supérieure est nécessaire
pour une dimension ou un type particulier de tuyau, elle doit être spécifiée dans la spécification de
produit individuelle du tuyau.
6.3 Nombre d'éprouvettes
Au moins deux éprouvettes doivent être soumises à essais.
7 Application de la pression hydrostatique
7.1 Généralités
De l'eau ou tout autre liquide adapté au tuyau soumis à essai doit être utilisé comme milieu d'essai.
AVERTISSEMENT — La destruction des tuyaux et flexibles pressurisés par des liquides est
potentiellement dangereuse. Pour cette raison, l'essai doit être réalisé dans une enceinte
appropriée. L'emploi d'air ou de tout autre gaz comme milieu d'essai doit également être évité à
cause des risques encourus par les opérateurs. Dans des cas particuliers, lorsque de tels milieux
sont nécessaires aux essais, des mesures strictes de sécurité doivent être impérativement
prises. De plus, quand un liquide est utilisé comme milieu d'essai, il est impératif que tout l'air
soit purgé de l'éprouvette soumise à essai en raison des risques de blessures encourus par les
opérateurs dus à la dilation soudaine de l'air emprisonné, lors de la rupture du tuyau.
7.2 Mode opératoire
7.2.1 Remplir l'éprouvette de liquide d'essai, purger l'air et connecter au matériel d'essai. Fermer la
vanne et augmenter la pression hydrostatique à une vitesse uniforme de montée en pression. Mesurer la
pression à l'aide d'un manomètre étalonné ou d'un capteur de pression avec un affichage numérique (5.2).
IMPORTANT — Il est important de ne pas entraver les mouvements de l'extrémité libre ou
obstruée de l'éprouvette pendant l'essai.
7.2.2 La vitesse de montée en pression doit être constante et choisie de façon à atteindre la pression
finale après une période comprise entre 30 s et 60 s pour les tuyaux de diamètre intérieur nominal
inférieur ou égal à 50 mm. Pour les tuyaux de diamètre intérieur nominal supérieur à 50 mm et inférieur
ou égal à 250 mm, le temps nécessaire pour atteindre la pression finale doit
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 1402
ISO/TC 45/SC 1
Rubber and plastics hoses and hose
Secretariat: DIN
assemblies — Hydrostatic testing
Voting begins on:
2021­01­22
Tuyaux et flexibles en caoutchouc et en plastique — Essais
hydrostatiques
Voting terminates on:
2021­03­19
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 1402:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 1402:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 1402:2021(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General . 1
5 Apparatus . 1
6 Test pieces . 2
6.1 Hose assemblies . 2
6.2 Hoses . 2
6.3 Number of test pieces . 2
7 Application of hydrostatic pressure . 2
7.1 General . 2
7.2 Procedure . 2
8 Hydrostatic pressure tests . 2
8.1 Proof pressure hold test . 2
8.2 Measurement of deformation under pressure . 3
8.2.1 General procedure . 3
8.2.2 Change in length at the specified test pressure . 3
8.2.3 Change in external diameter at the specified test pressure, measured at
the approximate middle of the hose assembly . 4
8.2.4 Twisting at the specified test pressure . 5
8.2.5 Warping at the specified test pressure . 5
8.3 Burst pressure test . 5
8.4 Leakage test . 6
8.4.1 Test pieces . 6
8.4.2 Procedure . 6
8.4.3 Criteria for failure . 6
9 Test report . 6
Bibliography . 9
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 1402:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 1, Rubber and plastics hoses and hose assemblies, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 218, Rubber and plastics hoses and
hose assemblies, in accordance with the Agreement on technical cooperation between ISO and CEN
(Vienna Agreement).
This fifth edition cancels and replaces the fourth edition (ISO 1402:2009), which has been technically
revised. The main changes compared to the previous edition are as follows:
— the tolerances of the pressure in Figure 3, 7.2.2, 8.1 and 8.2 have been revised;
— the description of the failure mode in 8.3 has been revised.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 1402:2021(E)
Rubber and plastics hoses and hose assemblies —
Hydrostatic testing
1 Scope
This document specifies methods for the hydrostatic testing of rubber and plastics hoses and hose
assemblies, including methods for the determination of dimensional stability.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 7751, Rubber and plastics hoses and hose assemblies — Ratios of proof and burst pressure to maximum
working pressure
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 General
Unless otherwise specified, all tests shall be carried out at standard temperature in accordance with
ISO 23529.
5 Apparatus
5.1 Pressure source, capable of applying pressure at the rate specified in 7.2.2, up to the required test
pressure.
5.2 Calibrated pressure gauge or pressure transducer with digital readout, chosen for each test
so that the test pressure is between 15 % and 85 % of the full­scale reading.
In the interest of accuracy, calibrated pressure gauges or pressure transducers with digital readouts shall
be checked at frequent intervals and the fitting of restrictors is recommended to minimize shock damage.
5.3 Dimensional equipment, sliding vernier callipers or micrometre, length measuring tape,
circumferential measuring tape (π tape).
© ISO 2021 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO/FDIS 1402:2021(E)

6 Test pieces
6.1 Hose assemblies
When hose assemblies are to be tested, the manufactured assembly length shall be used for the test.
6.2 Hoses
The hydrostatic pressure and burst tests shall be carried out on a hose test piece with a minimum free
length, excluding end fittings and end reinforcements, of 600 mm when deformation is to be measured
and 300 mm when it is not. When a longer test length is required for a particular hose type or size, it
must be specified in the individual hose product specification.
6.3 Number of test pieces
At least two test pieces shall be tested.
7 Application of hydrostatic pressure
7.1 General
Water or another liquid suitable for the hose under test shall be used as the test medium.
WARNING — Hoses and hose assemblies pressurized by liquids can fail in a potentially
dangerous manner. For this reason, the test shall be performed in a suitable enclosure. Also,
the use of air and other gases as test media shall be avoided because of the risk to operators. In
special cases, where such media are required for the tests, strict safety measures are imperative.
Furthermore, it is stressed that, even when a liquid is used as the test medium, it is essential
that all air is expelled from the test piece because of the risk of injury to the operator due to the
sudden expansion of trapped air released when the hose bursts.
7.2 Procedure
7.2.1 Fill the test piece with test liquid, expelling all air, and connect to the test equipment. Close the
valve and apply the hydrostatic pressure at a uniform rate of increase. Meas
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 1402
ISO/TC 45/SC 1
Tuyaux et flexibles en caoutchouc et
Secrétariat: DIN
en plastique — Essais hydrostatiques
Début de vote:
2021-01-22
Rubber and plastics hoses and hose assemblies — Hydrostatic testing
Vote clos le:
2021-03-19
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 1402:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 1402:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 1402:2021(F)

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Généralités . 1
5 Appareillage . 1
6 Éprouvettes . 2
6.1 Flexibles . 2
6.2 Tuyaux . 2
6.3 Nombre d'éprouvettes . 2
7 Application de la pression hydrostatique . 2
7.1 Généralités . 2
7.2 Mode opératoire . 2
8 Essais de pression hydrostatique . 3
8.1 Essai de maintien de la pression d'épreuve . 3
8.2 Mesurage de la déformation sous pression . 3
8.2.1 Mode opératoire général . 3
8.2.2 Variation de longueur à la pression d'essai spécifiée . 3
8.2.3 Variation du diamètre extérieur à la pression d'essai spécifiée, mesurée
approximativement au milieu du flexible. 4
8.2.4 Torsion à la pression d'essai spécifiée . 5
8.2.5 Flambage à la pression d'essai spécifiée . 5
8.3 Essai de pression de rupture . 6
8.4 Essai d'étanchéité . 6
8.4.1 Éprouvettes . 6
8.4.2 Mode opératoire . 6
8.4.3 Critères de défaillance . 6
9 Rapport d'essai . 6
Bibliographie .10
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 1402:2021(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique, en collaboration
avec le Comité Européen pour la Normalisation (CEN) Comité technique CEN/TC 218, Tuyaux et flexibles
en caoutchouc et en matière plastique, conformément à l’Accord de coopération technique entre l’ISO et
le CEN (Accord de Vienne).
Cette sixième édition annule et remplace la cinquième édition (ISO 1402:2009), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les tolérances de la pression dans la Figure 3, aux 7.2.2, 8.1 et 8.2 ont été révisées;
— la description du mode de défaillance en 8.3 a été révisée.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 1402:2021(F)
Tuyaux et flexibles en caoutchouc et en plastique — Essais
hydrostatiques
1 Domaine d'application
Le présent document spécifie des méthodes d'essais hydrostatiques pour les tuyaux et flexibles en
caoutchouc et en plastique, y compris des méthodes de détermination de la stabilité dimensionnelle.
2 Références normatives
Les documents suivants sont référencés dans le texte de sorte qu'une partie ou la totalité de leur
contenu constitue les exigences du présent document. Pour les références datées, seule l'édition citée
s'applique. Pour les références non datées, la dernière édition du document de référence s'applique (y
compris les éventuels amendements).
ISO 7751, Tuyaux et flexibles en caoutchouc et en plastique — Rapports des pressions d'épreuve et de
rupture à la pression maximale de service
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions données dans l’ISO 8330 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Généralités
Sauf spécification contraire, tous les essais doivent être réalisés à température normale conformément
à l'ISO 23529.
5 Appareillage
5.1 Source de pression, capable d'appliquer une pression à la vitesse de montée en pression spécifiée
en 7.2.2, jusqu'à la pression d'essai requise.
5.2 Manomètre étalonné ou capteur de pression à affichage numérique, choisi pour chaque essai
de manière que la pression d'essai soit comprise entre 15 % et 85 % de la valeur à pleine échelle.
Dans un souci de précision, les manomètres étalonnés ou les capteurs à affichage numérique doivent
être vérifiés à intervalles réguliers et l'installation d'amortisseurs est recommandée pour limiter l'effet
des chocs.
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO/FDIS 1402:2021(F)

5.3 Équipement dimensionnel, pied à coulisse ou micromètre, mètre ruban, mètre ruban de mesure
de circonférence (ruban π).
6 Éprouvettes
6.1 Flexibles
Lorsque des flexibles sont soumis à essai, la longueur de fabrication du flexible doit être utilisée pour
l'essai.
6.2 Tuyaux
Les essais de pression hydrostatique et de rupture doivent être réalisés sur une éprouvette de tuyau
ayant une longueur libre minimale, hors embouts et renforts, de 600 mm lorsque la déformation doit
être mesurée et de 300 mm dans le cas contraire. Lorsqu'une longueur d'essai supérieure est nécessaire
pour une dimension ou un type particulier de tuyau, elle doit être spécifiée dans la spécification de
produit individuelle du tuyau.
6.3 Nombre d'éprouvettes
Au moins deux éprouvettes doivent être soumises à essais.
7 Application de la pression hydrostatique
7.1 Généralités
De l'eau ou tout autre liquide adapté au tuyau soumis à essai doit être utilisé comme milieu d'essai.
AVERTISSEMENT — La destruction des tuyaux et flexibles pressurisés par des liquides est
potentiellement dangereuse. Pour cette raison, l'essai doit être réalisé dans une enceinte
appropriée. L'emploi d'air ou de tout autre gaz comme milieu d'essai doit également être évité à
cause des risques encourus par les opérateurs. Dans des cas particuliers, lorsque de tels milieux
sont nécessaires aux essais, des mesures strictes de sécurité doivent être impérativement
prises. De plus, quand un liquide est utilisé comme milieu d'essai, il est impératif que tout l'air
soit purgé de l'éprouvette soumise à essai en raison des risques de blessures encourus par les
opérateurs dus à la dilation soudaine de l'air emprisonné, lors de la rupture du tuyau.
7.2 Mode opératoire
7.2.1 Remplir l'éprouvette de liquide d'essai, purger l'air et connecter au matériel d'essai. Fermer la
vanne et augmenter la pression hydrostatique à une vitesse uniforme de montée en pression. Mesurer la
pression à l'aide d'un manomètre étalonné ou d'un capteur de pression avec un affichage numérique (5.2).
IMPORTANT — Il est important de ne pas entraver les mouvements de l'extrémité libre ou
obstruée de l'éprouvette pendant l'essai.
7.2
...
